1 xpc1 CV Mecánica de Suelos Caracterización de un sitio ago-dic 2003

2 xpc2 OBJETIVOS DE LA CARACTERIZACIÓN DEFINIR TODAS LAS CONDICIONES DEL SUELOS ESTABLECER PARÁMETROS DE DISEÑO GEOTÉCNICO PREVER PROBLEMAS CONSTRUCTIVOS

3 xpc3 INFORMACIÓN BÁSICA GEOLOGÍA PROPIEDADES DE LOS GEOMATERIALES ESFUERZOS IN-SITU AGUA SUBTERRÁNEA

4 xpc4 FUENTES DE INFORMACIÓN RECONOCIMIENTO DEL SITIO EXPLORACIÓN DE CAMPO PRUEBAS DE CAMPO (IN-SITU) PRUEBAS DE LABORATORIO LA CONFIABILIDAD GENERALMENTE AUMENTA PARA LOS ÚLTIMOS MÉTODOS

5 xpc5 SE DEBE CONSIDERAR COMPONENTES CRÍTICOS MODO DE CARGA (LATERAL, TENSIÓN, ETC.) TIPO DE CIMENTACIÓN CARACTERÍSTICAS DEL DISEÑO (PARA CONCURSO, DURANTE CONST.)

6 xpc6 DESARROLLAR UN PROGRAMA DE EXPLORACIÓN ÓPTIMO UN PROGRAMA ÓPTIMO DEBE CONTEMPLAR: DEMANDAS DE LA ESTRUCTURA Y LA CIMENTACIÓN EL NIVEL DESEADO DE CONFIABILIDAD EFECTIVIDAD EN COSTO

7 xpc7 PARA LOGRAR ESTA META DEFINIR OPCIONES DE CIMENTACIÓN ESTABLECER UN NIVEL MÍNIMO DE CONFIABILIDAD EVALUAR LA INVERSIÓN DE EXPLORACIÓN VS. AHORRO EN DISEÑO DE CIMENTACIÓN

8 xpc8 MODELO CUALITATIVO LA INVERSIÓN AUMENTA CON EL NIVEL DE EXPLORACIÓN Y CON MÉTODOS INEFICIENTES EL COSTO DE LA OBRA DISMINUYE CON EL NIVEL DE EXPLORACIÓN SE DEBEN COMBINAR PARA OPTIMIZAR EL DISEÑO

9 xpc9 COSTO DE EXPLORACIÓN NIVEL DE EXPLORACIÓN Mayor eficiencia COSTO OBRA VS NIVEL DE EXPLORACIÓN

10 xpc10 COSTO VS NIVEL DE EXPLORACIÓN COSTO DE LA OBRA NIVEL DE EXPLORACIÓN Mayor confiabilidad

11 xpc11 COSTO TOTAL VS NIVEL DE EXPLORACIÓN COSTO TOTAL NIVEL DE EXPLORACIÓN Mayor confiabilidad Niveles óptimos De exploración

12 xpc12 CONSIDERE EXTREMOS DETERMINAR TODOS LOS PARAMETROS CON EXACTITUD (MUY CARO) ASUMIR LAS PEORES CONDICIONES (ESTRUCTURAS SOBREDISEÑADAS)

13 xpc13 CARACTERIZACIÓN APROPIADA DEL SITIO EVALUACIÓN PRELIMINAR INVESTIGACIÓN DETALLADA FLEXIBILIDAD PARA HACER MODIFICACIONES DURANTE LA CONSTRUCCIÓN COMUNICACIÓN ENTRE PERSONAL DE CONSTRUCCIÓN Y DE DISEÑO

14 xpc14 RECONOCIMIENTO DEL SITIO SE UTILIZA PARA OBTENER DATOS PRELIMINARES DE: SELECCIÓN DEL SITIO/RUTA LOCALIZACIÓN DE ESTRUCTURAS ESTIMAR TIPO DE CIMENTACIONES PLANEAR EXPLORACIÓN DE CAMPO HACER ESTIMACIONES INICIALES DE COSTOS

15 xpc15 RECONOCIMIENTO DEL SITIO PERMITEN AL INGENIERO OBTENER RÁPIDA Y ECONÓMICAMENTE UNA GRAN CANTIDAD DE INFORMACIÓN SOBRE LAS CONDICIONES GENERALES DE UN SITIO

16 xpc16 CATEGORÍAS GEOLOGÍA REGIONAL TOPOGRAFÍA MEDICIONES REMOTAS LEVANTAMIENTOS AEREOS LEVANTAMIENTOS TERRESTRES

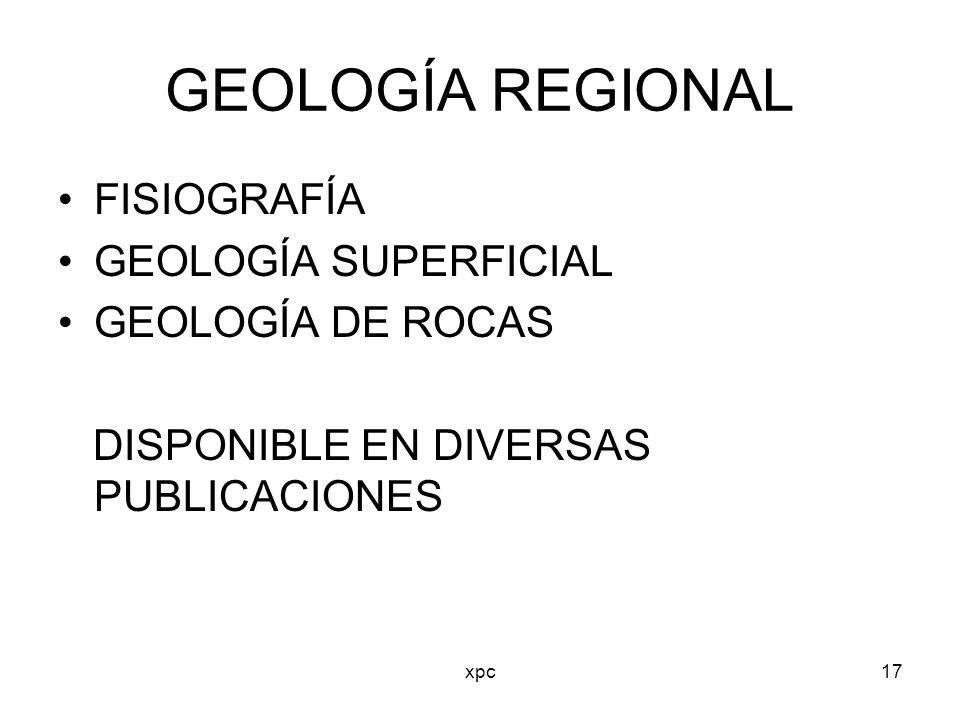

17 xpc17 GEOLOGÍA REGIONAL FISIOGRAFÍA GEOLOGÍA SUPERFICIAL GEOLOGÍA DE ROCAS DISPONIBLE EN DIVERSAS PUBLICACIONES

18 xpc18 EJEMPLOS ZONAS DE INUNDACIONES SUELOS COLAPSABLES CALIZAS NEGRAS SUELOS CÁRSTICOS

19 xpc19 FUENTES DE INFORMACIÓN BASES DE DATOS PUBLICADAS ORGANISMOS FEDERALES, ESTATALES Y LOCALES ASOCIACIONES PROYECTOS ANTERIORES BIBLIOGRAFÍA

20 xpc20 TOPOGRAFÍA ELEVACIONES PENDIENTES DEPÓSITOS DE AGUA POBLACIONES INFORMACIÓN DISPONIBLE EN INEGI

21 xpc21 FOTOGRAFIAS AÉREAS TOPOGRAFÍA PATRONES DE DRENAJE FACTORES DE EROSIÓN VEGETACIÓN ASENTAMIENTOS HUMANOS

22 xpc22 LEVANTAMIENTOS OBSERVACIONES DIRECTAS AÉREOS EN LUGARES REMOTOS POR TIERRA O AGUA SIEMPRE SE DEBE HACER

23 xpc23 BENEFICIOS DEL RECONICIMIENTO DEL SITIO PREDICCIÓN DE CONDICIONES PROBABLES PLANEACIÓN MÁS CONFIABLE DE ESTRUCTURAS LINEALES (CARRETERAS, LÍNEAS DE TRANSMISIÓN, ETC) Y PUNTUALES OPTIMIZACIÓN DEL PROGRAMA DE EXPLORACIÓN
