1 TEMA 3 CONVECCION Universidad de Los Andes Facultad de Ingeniería
Transferencia de Calor TEMA CONVECCION Prof. Franz Raimundo

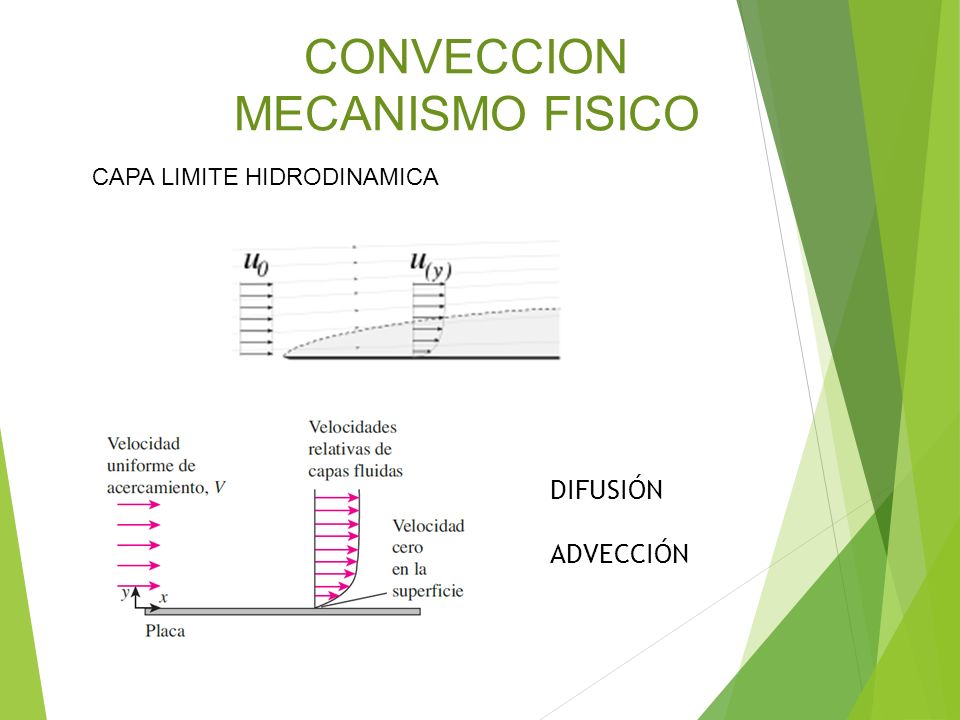

2 CONVECCION MECANISMO FISICO DIFUSIÓN ADVECCIÓN
CAPA LIMITE HIDRODINAMICA DIFUSIÓN ADVECCIÓN

3 TIPOS DE CONVECCION a) Convección forzada b) Convección libre
c) Cambio de fase

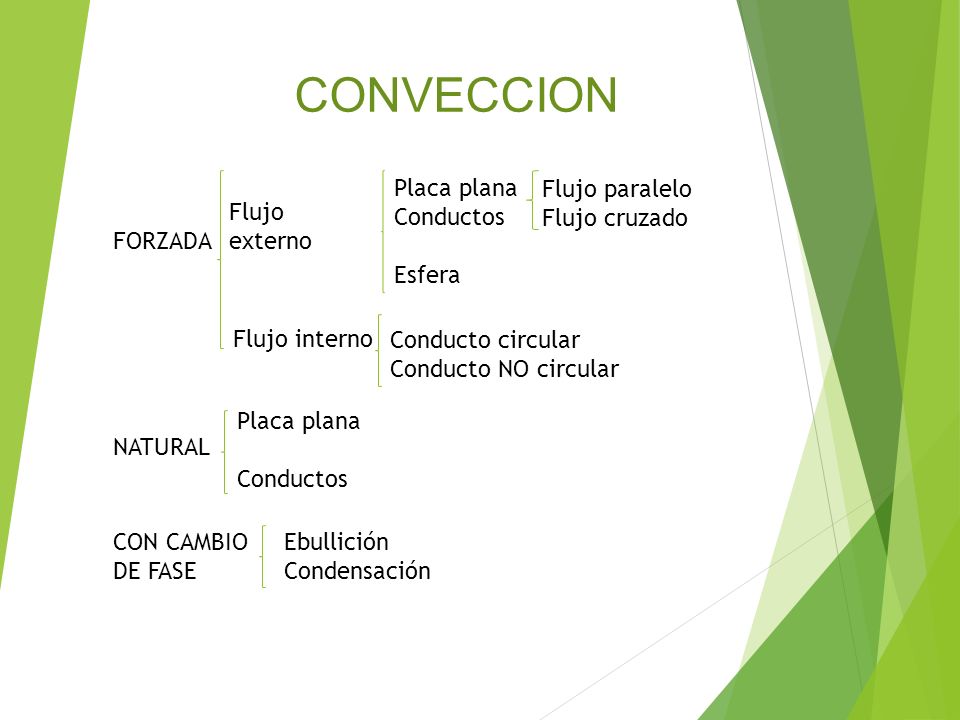

4 CONVECCION Placa plana Conductos Esfera Flujo paralelo Flujo cruzado
Flujo externo FORZADA Flujo interno Conducto circular Conducto NO circular Placa plana Conductos NATURAL CON CAMBIO DE FASE Ebullición Condensación

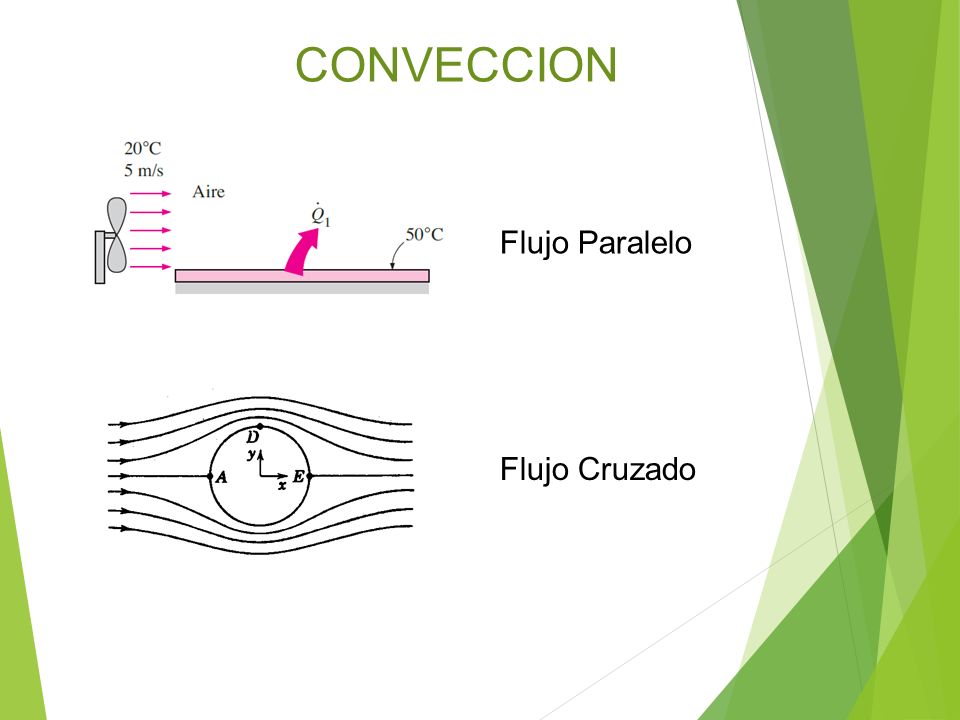

5 CONVECCION Flujo Paralelo Flujo Cruzado

6 TIPO DE FLUJO LAMINAR TURBULENTO FLUJO COMPLETAMENTE DESARROLLADO
PLACA PLANA FLUJO PARALELO

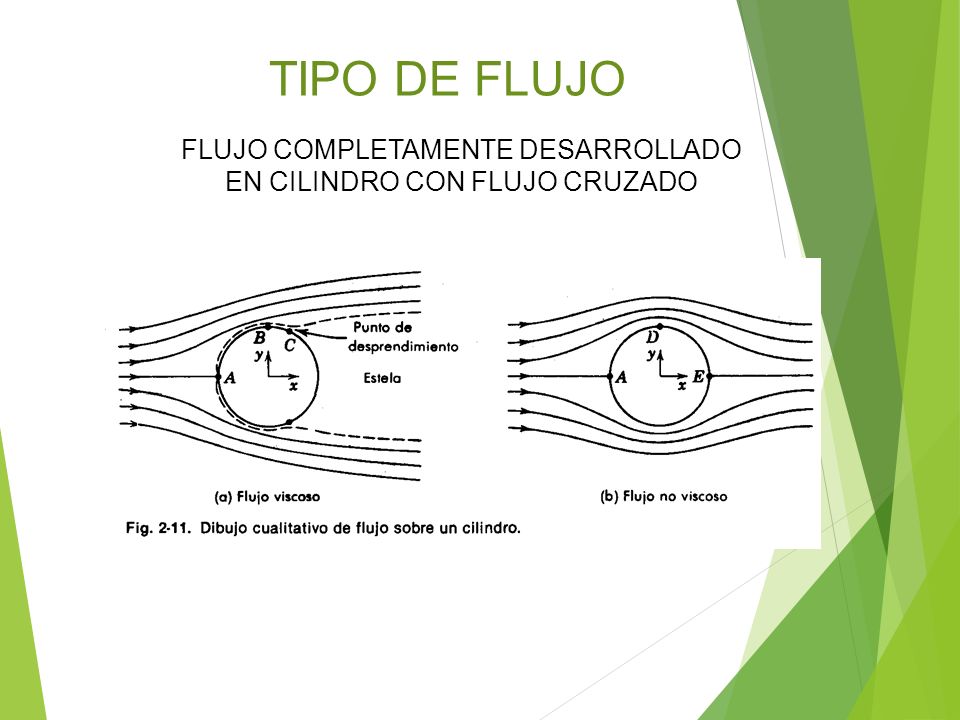

7 TIPO DE FLUJO FLUJO COMPLETAMENTE DESARROLLADO
EN CILINDRO CON FLUJO CRUZADO

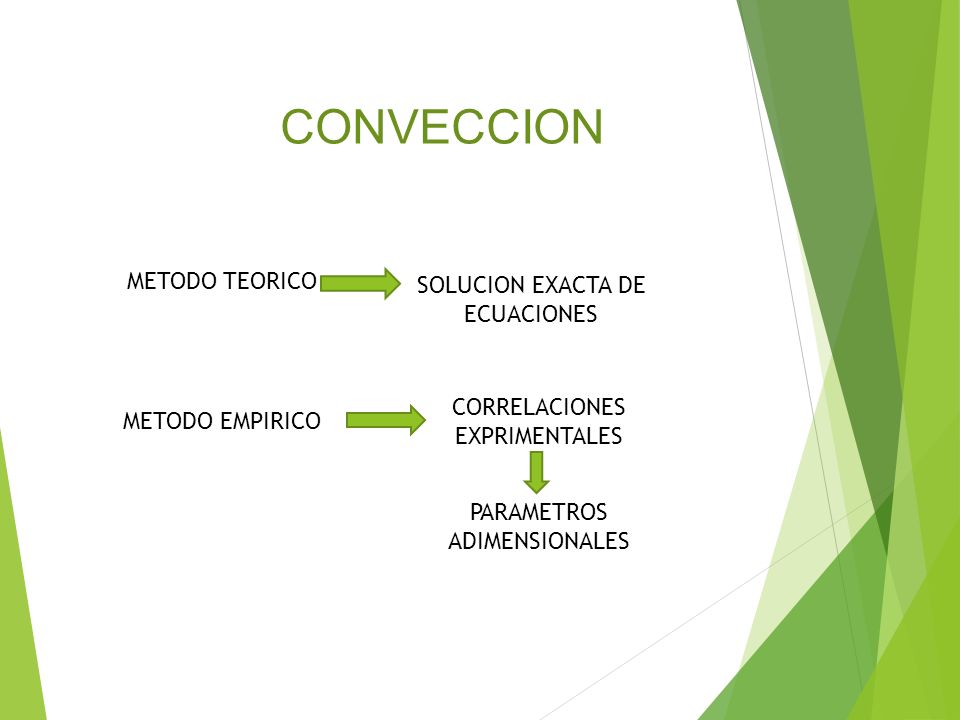

8 CONVECCION METODO TEORICO SOLUCION EXACTA DE ECUACIONES CORRELACIONES
EXPRIMENTALES METODO EMPIRICO PARAMETROS ADIMENSIONALES

9 ECUACIONES PARA CAPA LIMITE HIDRODINAMICA
Cantidad de movimiento Conservación de la masa

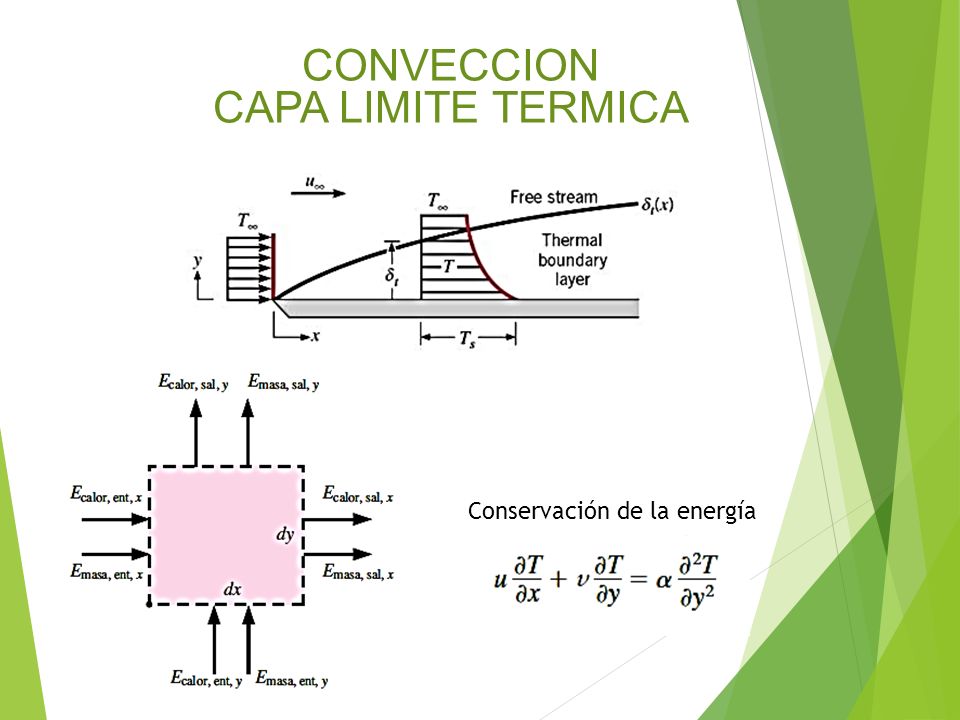

10 CONVECCION CAPA LIMITE TERMICA Conservación de la energía

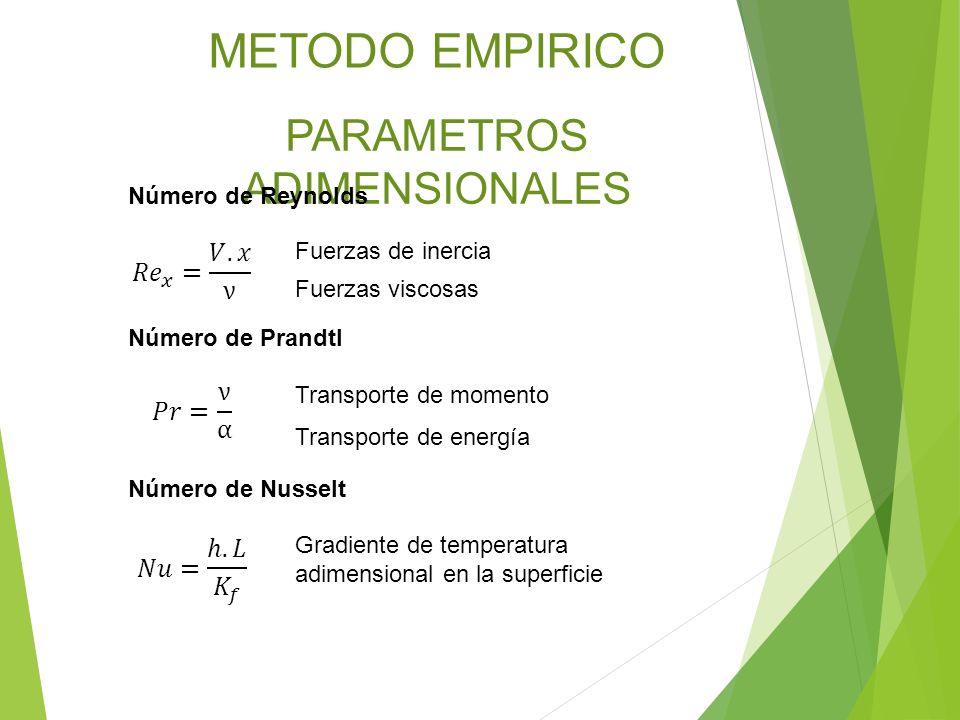

11 PARAMETROS ADIMENSIONALES
METODO EMPIRICO PARAMETROS ADIMENSIONALES Número de Reynolds 𝑅𝑒 𝑥 = 𝑉.𝑥 ν Fuerzas de inercia Fuerzas viscosas Número de Prandtl 𝑃𝑟= ν α Transporte de momento Transporte de energía Número de Nusselt 𝑁𝑢= ℎ.𝐿 𝐾 𝑓 Gradiente de temperatura adimensional en la superficie

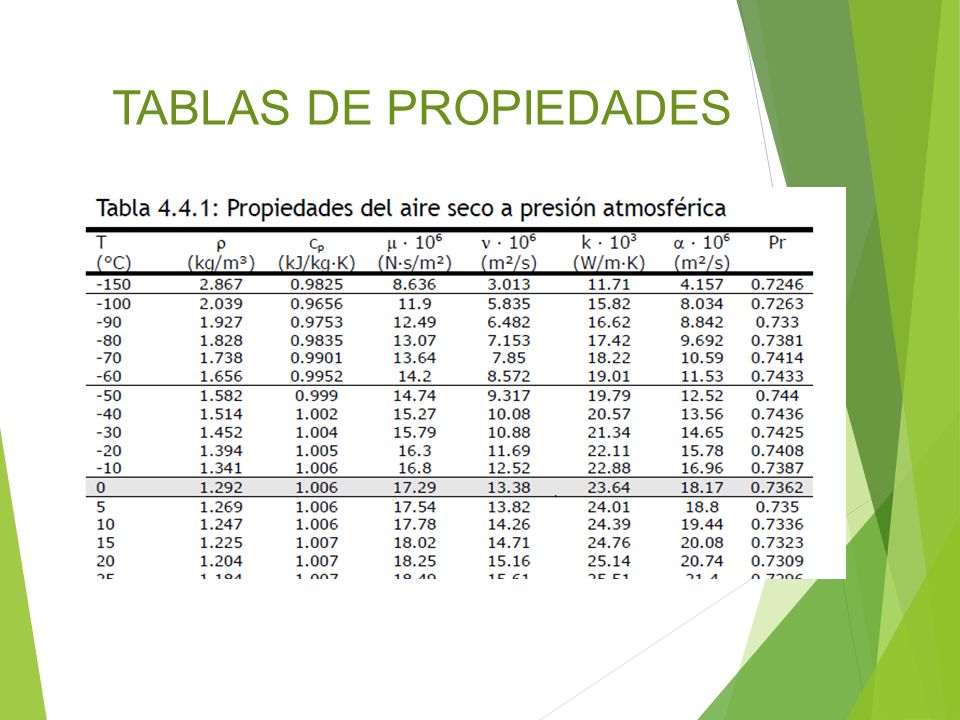

12 TABLAS DE PROPIEDADES

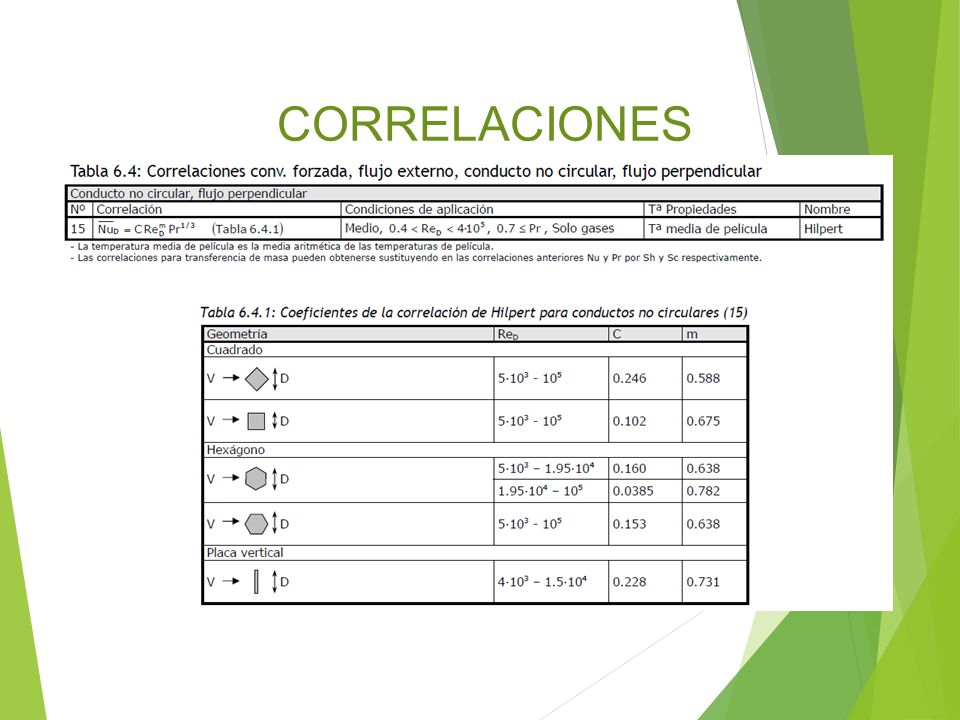

13 CORRELACIONES

14 CORRELACIONES

15 CORRELACIONES
