1 A.M. GUALBA S.L. Martí Joan de Gualba GUALBA antoni güell

2 Control y Neutralización de Olores

3 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 3 Sistema NEUSOL DV vs Nebulización

4 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 4 Nebulización Consiste en emitir a la atmósfera / ambiente pequeñas gotas (<30 µ) de líquido que permanecen en suspensión. El líquido formado por agua + producto neutralizante en base a aceites esenciales, captura y neutraliza (por varias vías) los malos olores. Los sistemas más comunes de nebulización empleados por A.M. GUALBA S.L. son: Equipos de alta presión: Bar Equipos neumáticos: aire comprimido a 3-5 Bar Atomiser

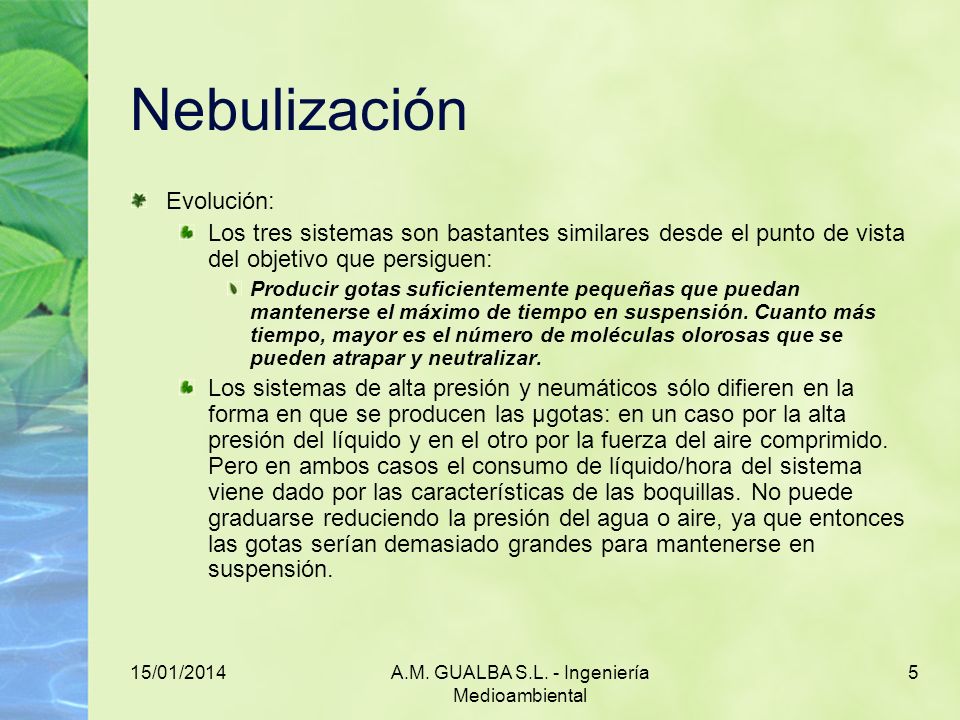

5 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 5 Nebulización Evolución: Los tres sistemas son bastantes similares desde el punto de vista del objetivo que persiguen: Producir gotas suficientemente pequeñas que puedan mantenerse el máximo de tiempo en suspensión. Cuanto más tiempo, mayor es el número de moléculas olorosas que se pueden atrapar y neutralizar. Los sistemas de alta presión y neumáticos sólo difieren en la forma en que se producen las µgotas: en un caso por la alta presión del líquido y en el otro por la fuerza del aire comprimido. Pero en ambos casos el consumo de líquido/hora del sistema viene dado por las características de las boquillas. No puede graduarse reduciendo la presión del agua o aire, ya que entonces las gotas serían demasiado grandes para mantenerse en suspensión.

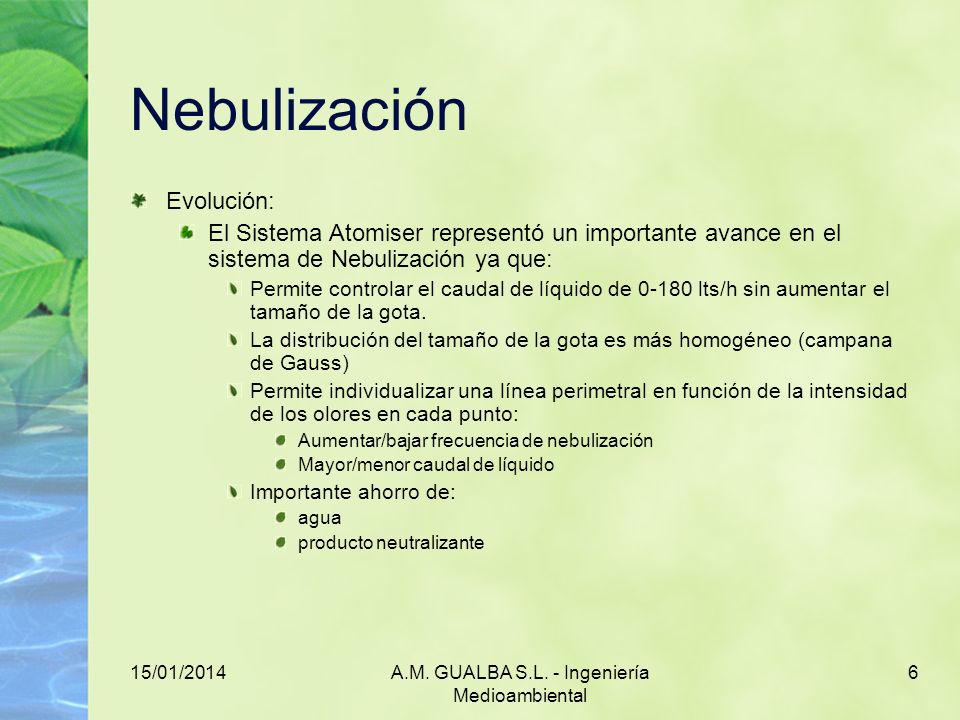

6 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 6 Nebulización Evolución: El Sistema Atomiser representó un importante avance en el sistema de Nebulización ya que: Permite controlar el caudal de líquido de lts/h sin aumentar el tamaño de la gota. La distribución del tamaño de la gota es más homogéneo (campana de Gauss) Permite individualizar una línea perimetral en función de la intensidad de los olores en cada punto: Aumentar/bajar frecuencia de nebulización Mayor/menor caudal de líquido Importante ahorro de: agua producto neutralizante

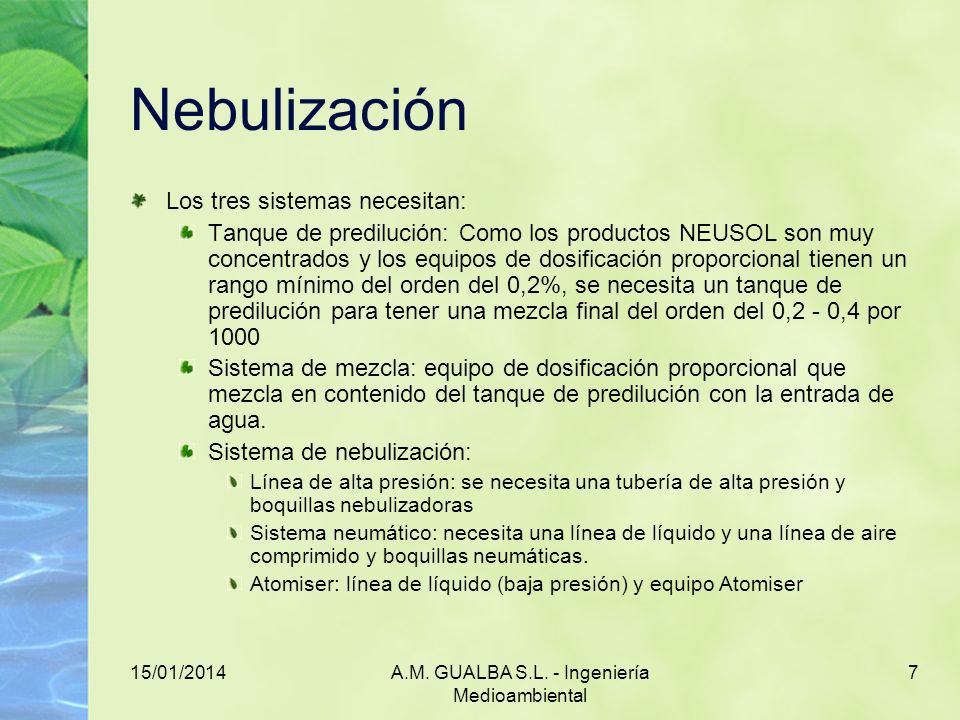

7 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 7 Nebulización Los tres sistemas necesitan: Tanque de predilución: Como los productos NEUSOL son muy concentrados y los equipos de dosificación proporcional tienen un rango mínimo del orden del 0,2%, se necesita un tanque de predilución para tener una mezcla final del orden del 0,2 - 0,4 por 1000 Sistema de mezcla: equipo de dosificación proporcional que mezcla en contenido del tanque de predilución con la entrada de agua. Sistema de nebulización: Línea de alta presión: se necesita una tubería de alta presión y boquillas nebulizadoras Sistema neumático: necesita una línea de líquido y una línea de aire comprimido y boquillas neumáticas. Atomiser: línea de líquido (baja presión) y equipo Atomiser

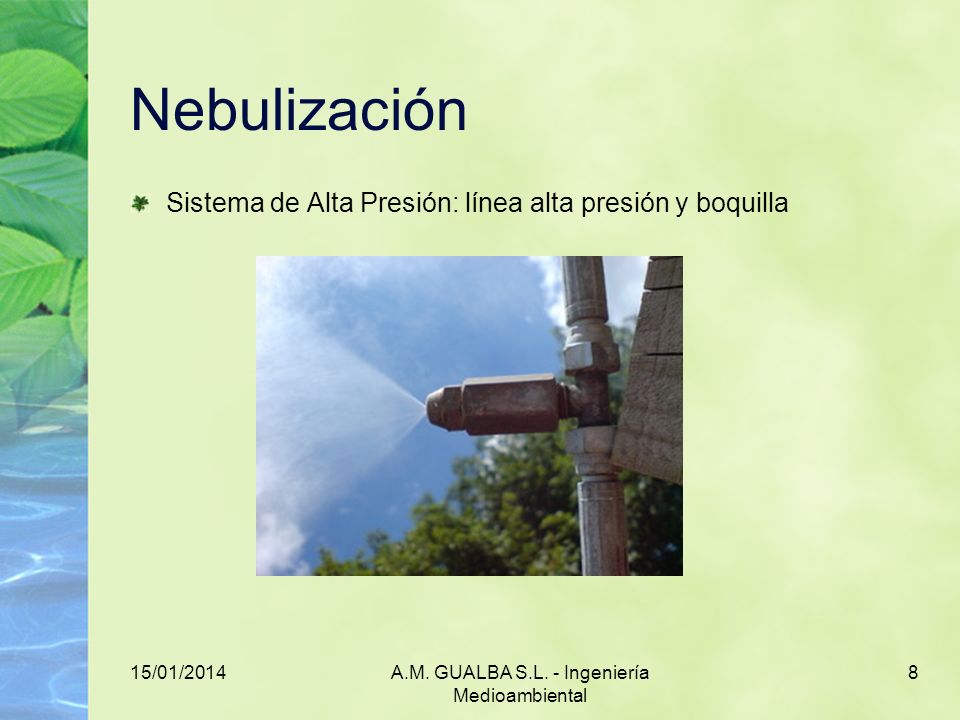

8 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 8 Nebulización Sistema de Alta Presión: línea alta presión y boquilla

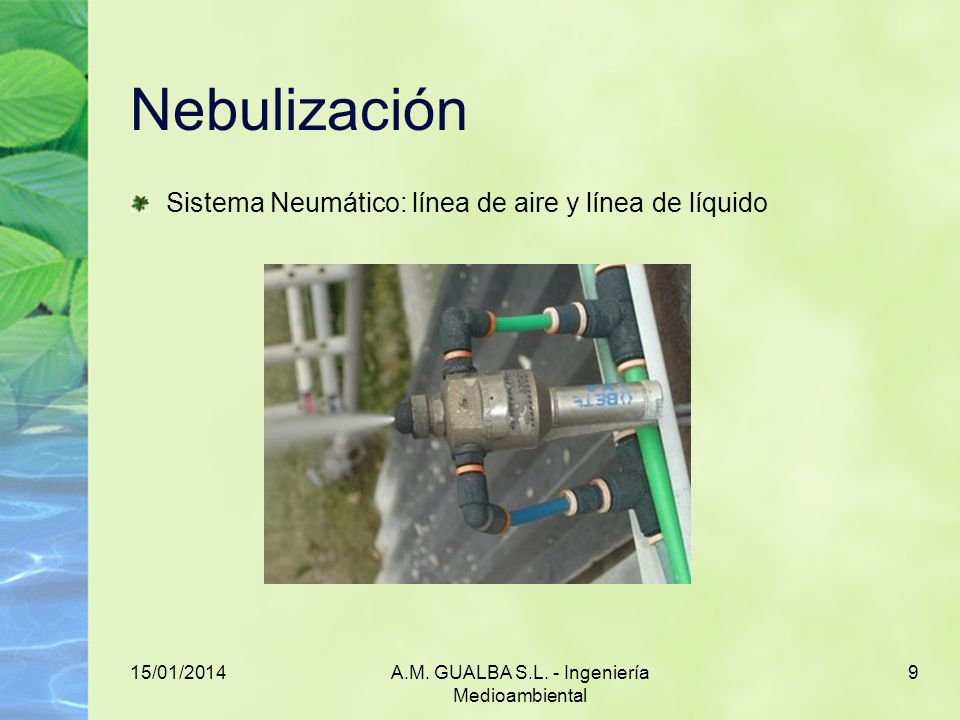

9 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 9 Nebulización Sistema Neumático: línea de aire y línea de líquido

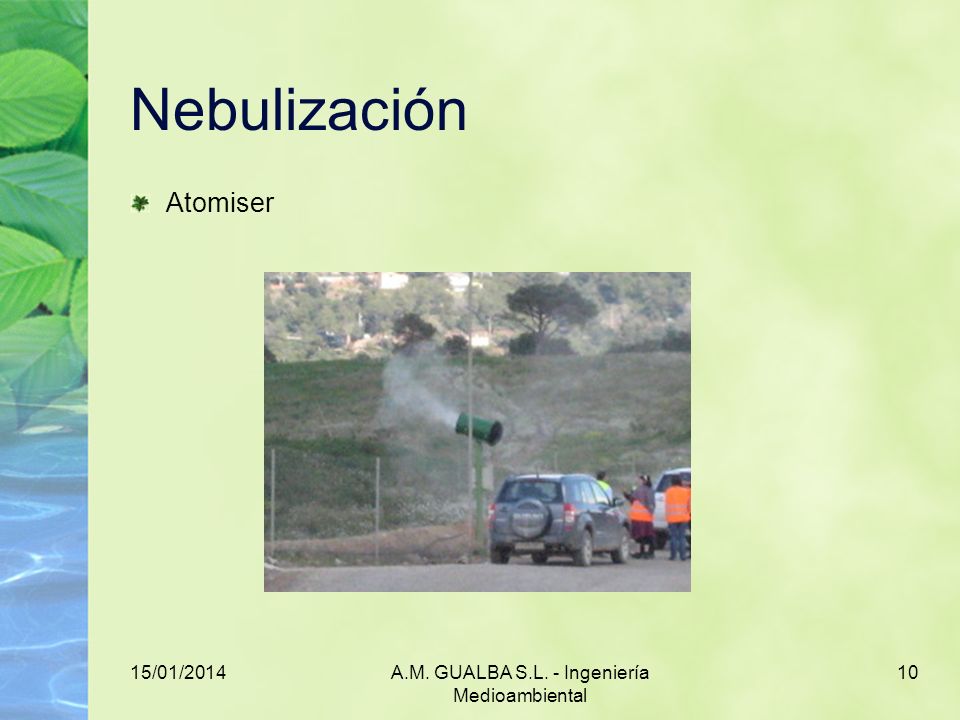

10 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 10 Nebulización Atomiser

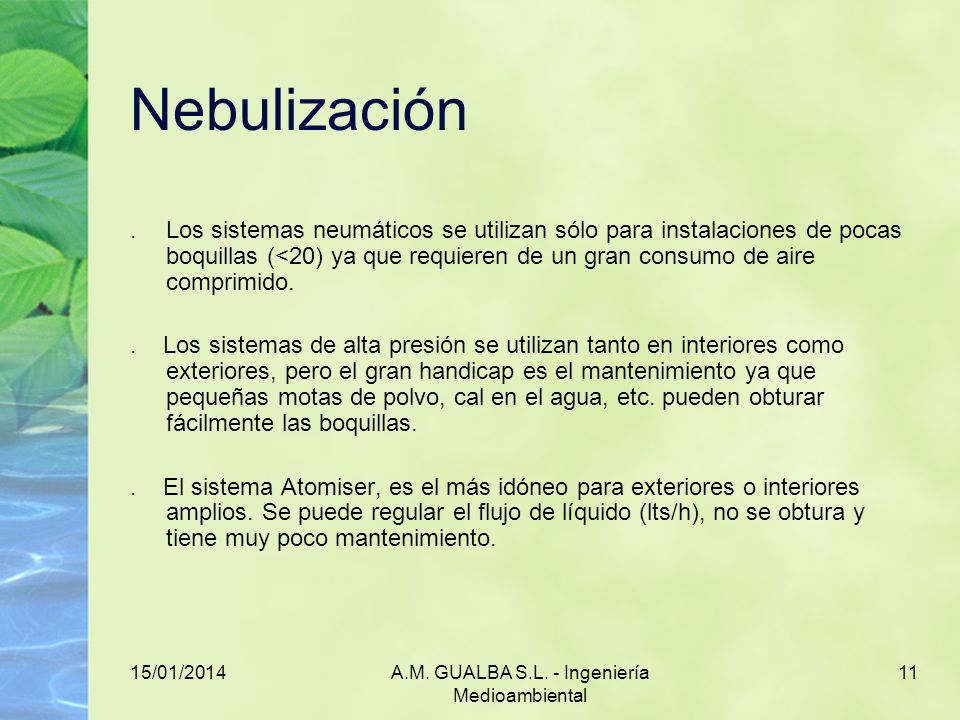

11 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 11 Nebulización.Los sistemas neumáticos se utilizan sólo para instalaciones de pocas boquillas (<20) ya que requieren de un gran consumo de aire comprimido.. Los sistemas de alta presión se utilizan tanto en interiores como exteriores, pero el gran handicap es el mantenimiento ya que pequeñas motas de polvo, cal en el agua, etc. pueden obturar fácilmente las boquillas.. El sistema Atomiser, es el más idóneo para exteriores o interiores amplios. Se puede regular el flujo de líquido (lts/h), no se obtura y tiene muy poco mantenimiento.

12 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 12 Nebulización Los sistemas de nebulización necesitan agua y el consumo puede ser importante para instalaciones grandes: - Neumático: 3-5 lts/h por boquilla. - Alta presión: 5-7 lts/h por boquilla. Un sistema con 200 boquillas necesita unos lts/h - Atomiser: regulable de 0 a 180 lts/h. Se suele trabajar con unos 90 lts/h En determinadas situaciones el agua no es un problema, pero en zonas aisladas en donde debe transportarse sí que puede serlo.

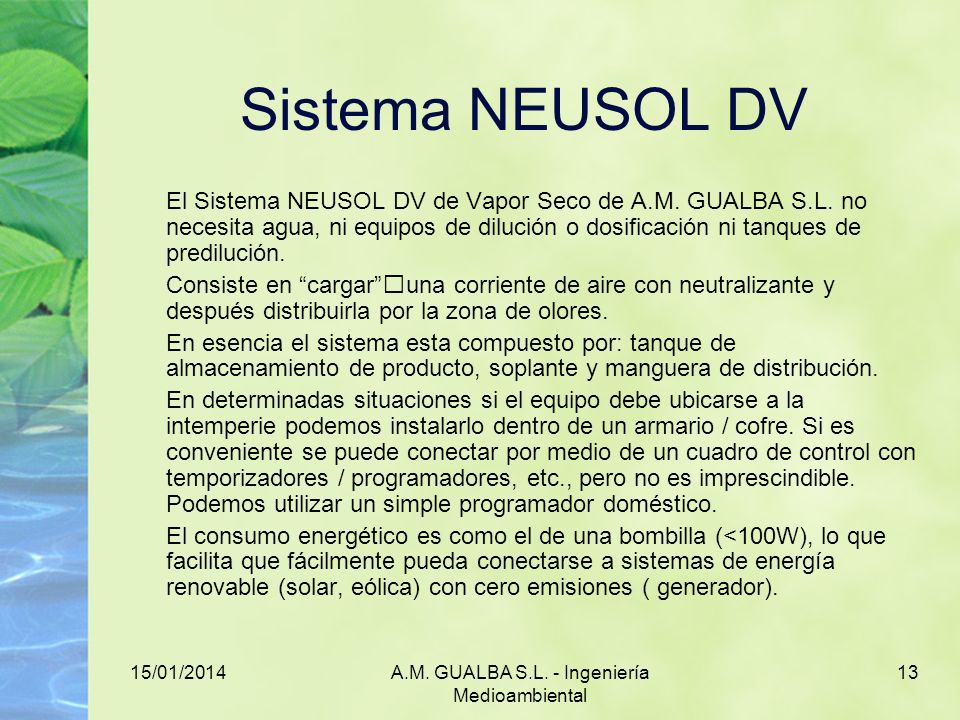

13 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 13 Sistema NEUSOL DV El Sistema NEUSOL DV de Vapor Seco de A.M. GUALBA S.L. no necesita agua, ni equipos de dilución o dosificación ni tanques de predilución. Consiste en cargaruna corriente de aire con neutralizante y después distribuirla por la zona de olores. En esencia el sistema esta compuesto por: tanque de almacenamiento de producto, soplante y manguera de distribución. En determinadas situaciones si el equipo debe ubicarse a la intemperie podemos instalarlo dentro de un armario / cofre. Si es conveniente se puede conectar por medio de un cuadro de control con temporizadores / programadores, etc., pero no es imprescindible. Podemos utilizar un simple programador doméstico. El consumo energético es como el de una bombilla (<100W), lo que facilita que fácilmente pueda conectarse a sistemas de energía renovable (solar, eólica) con cero emisiones ( generador).

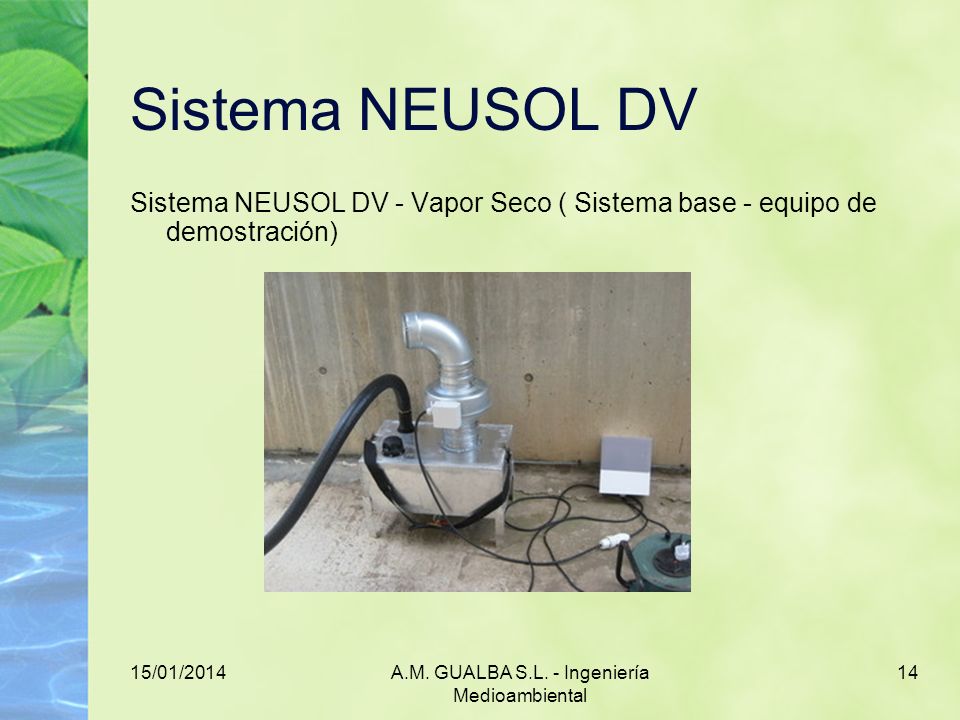

14 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 14 Sistema NEUSOL DV Sistema NEUSOL DV - Vapor Seco ( Sistema base - equipo de demostración)

15 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 15 Comparativa sistemas para un perímetro de 200 mts Alta presiónAtomiserDV Boquillas(equipos) 6543 H2O lts/hora % producto0,04% NEUSOL FCG 100% NEUSOL Dry H MantenimientoLimpieza boquillas, mantenimiento bomba Nulo

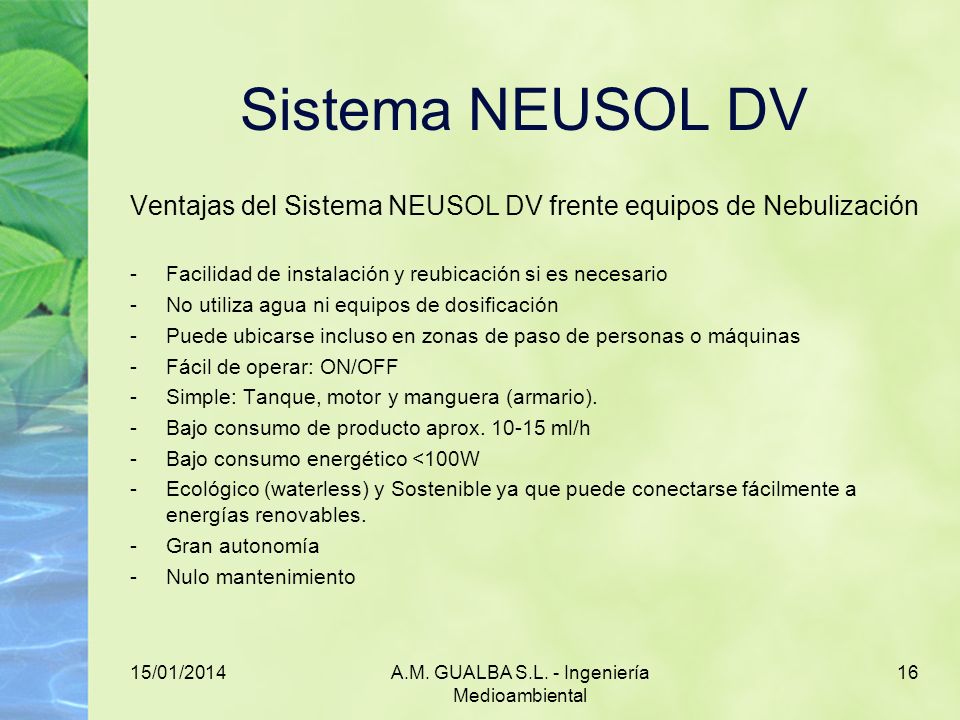

16 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 16 Sistema NEUSOL DV Ventajas del Sistema NEUSOL DV frente equipos de Nebulización -Facilidad de instalación y reubicación si es necesario -No utiliza agua ni equipos de dosificación -Puede ubicarse incluso en zonas de paso de personas o máquinas -Fácil de operar: ON/OFF -Simple: Tanque, motor y manguera (armario). -Bajo consumo de producto aprox ml/h -Bajo consumo energético <100W -Ecológico (waterless) y Sostenible ya que puede conectarse fácilmente a energías renovables. -Gran autonomía -Nulo mantenimiento

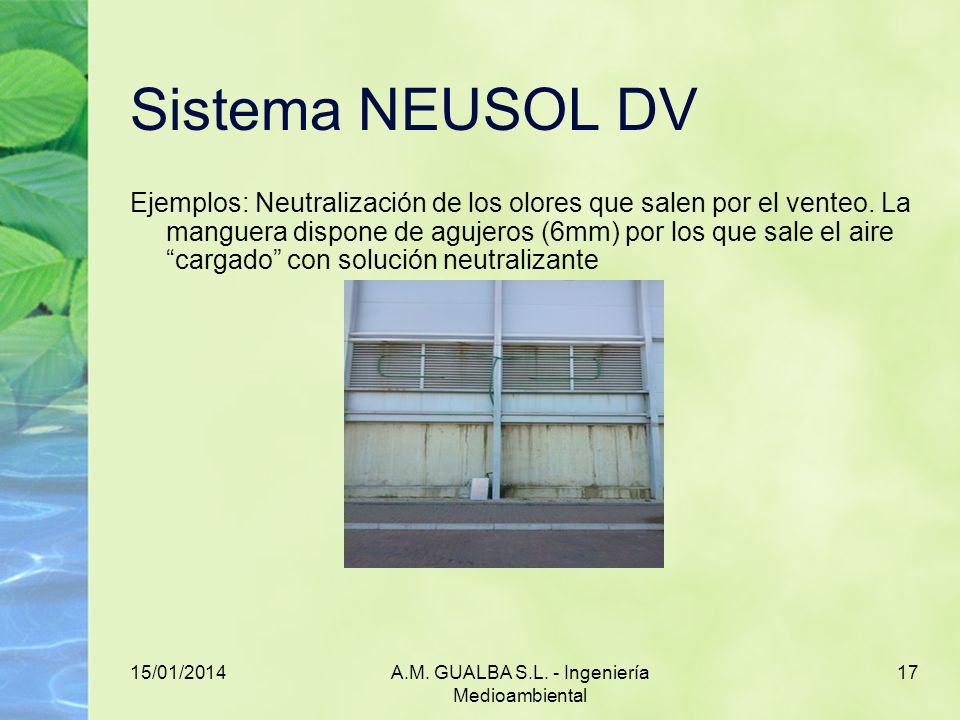

17 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 17 Sistema NEUSOL DV Ejemplos: Neutralización de los olores que salen por el venteo. La manguera dispone de agujeros (6mm) por los que sale el aire cargado con solución neutralizante

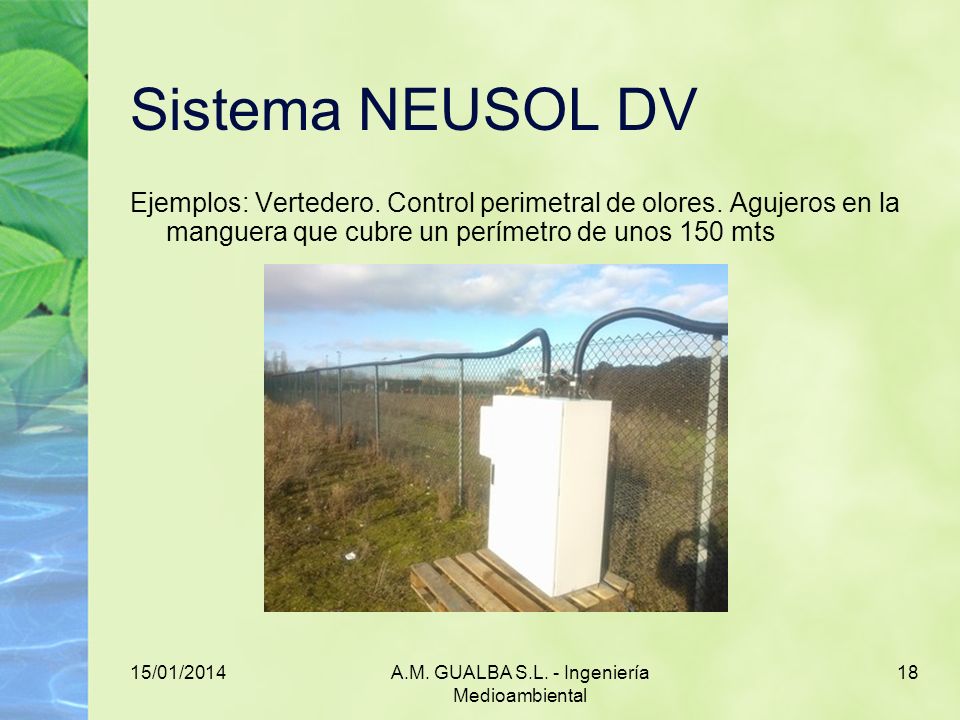

18 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 18 Sistema NEUSOL DV Ejemplos: Vertedero. Control perimetral de olores. Agujeros en la manguera que cubre un perímetro de unos 150 mts

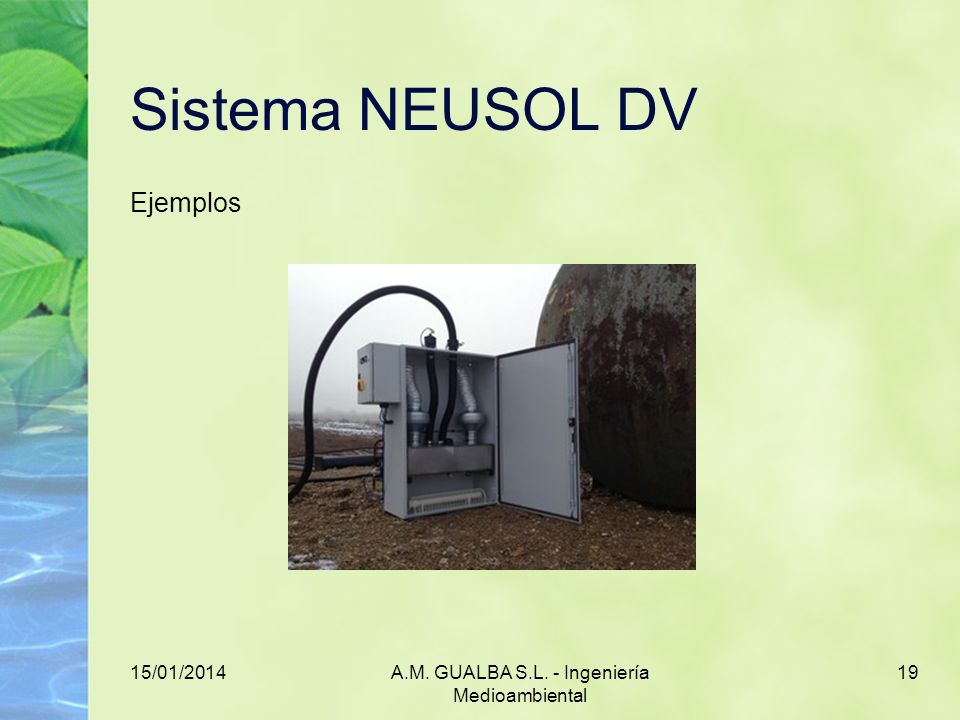

19 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 19 Sistema NEUSOL DV Ejemplos

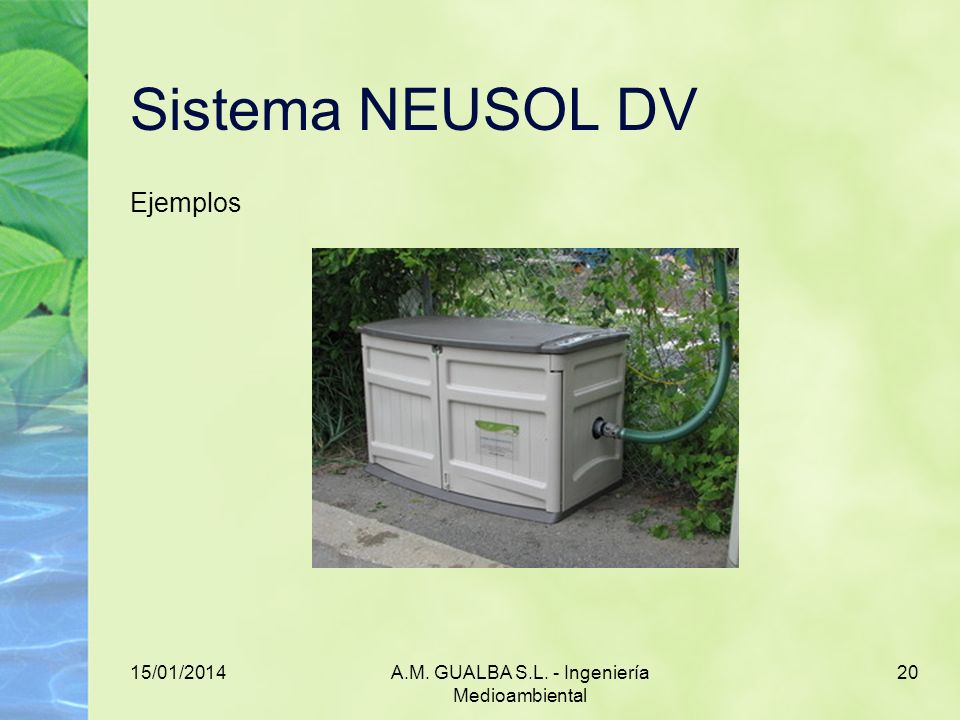

20 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 20 Sistema NEUSOL DV Ejemplos

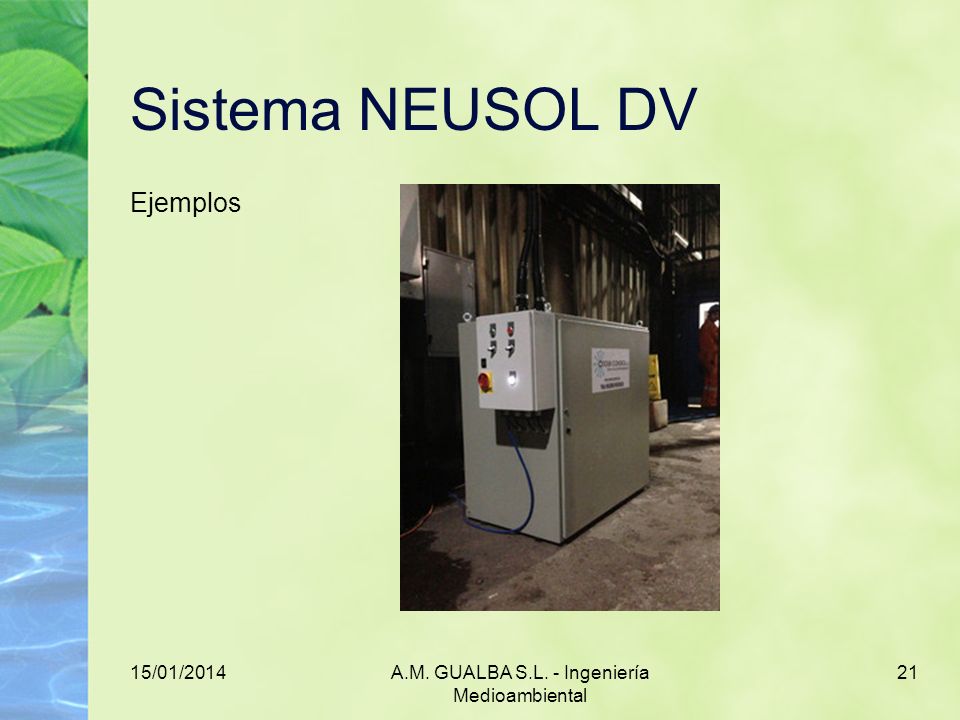

21 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 21 Sistema NEUSOL DV Ejemplos

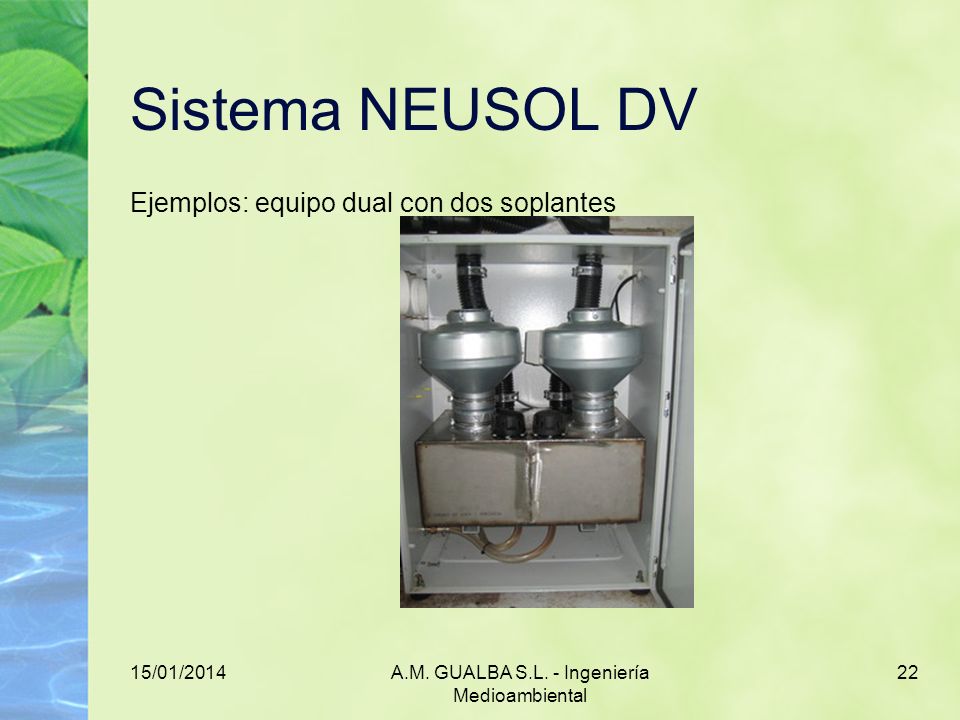

22 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 22 Sistema NEUSOL DV Ejemplos: equipo dual con dos soplantes

23 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 23 Sistema NEUSOL DV Ejemplos

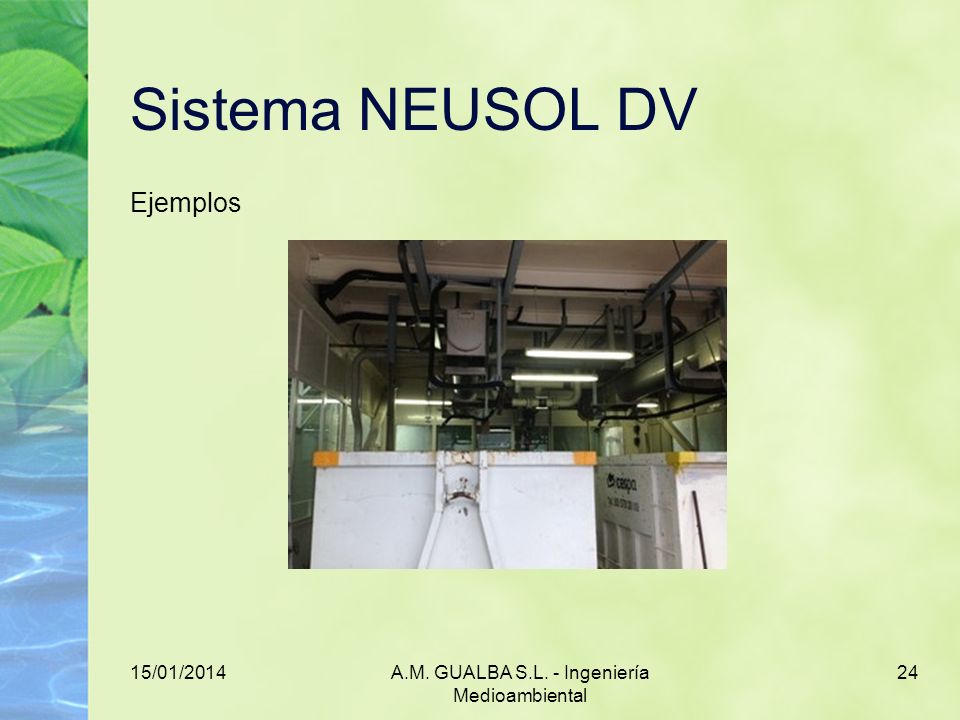

24 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 24 Sistema NEUSOL DV Ejemplos

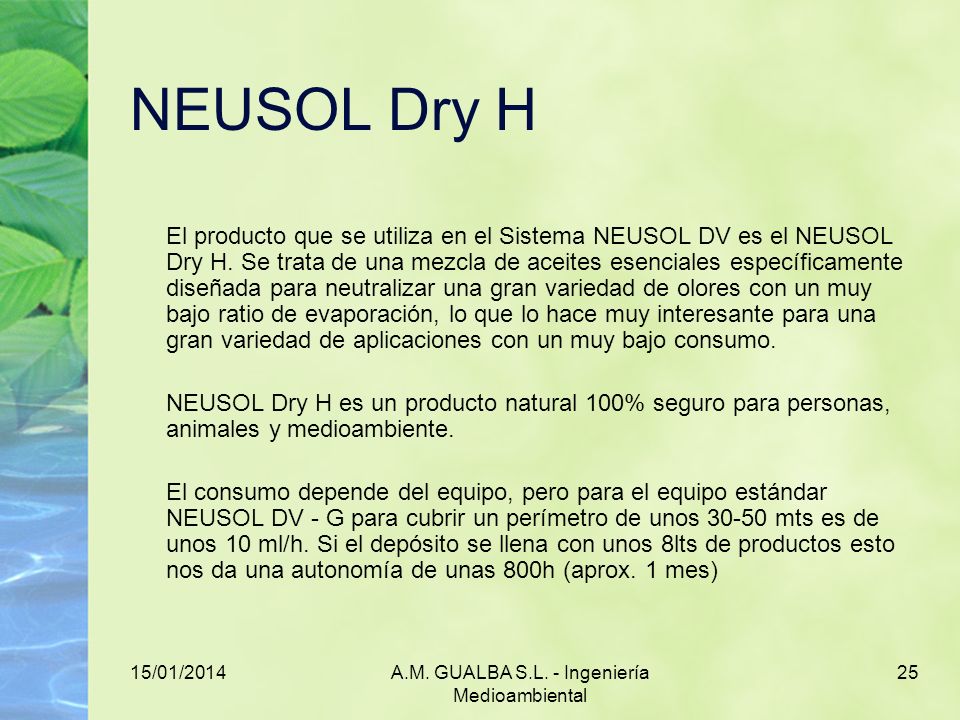

25 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 25 NEUSOL Dry H El producto que se utiliza en el Sistema NEUSOL DV es el NEUSOL Dry H. Se trata de una mezcla de aceites esenciales específicamente diseñada para neutralizar una gran variedad de olores con un muy bajo ratio de evaporación, lo que lo hace muy interesante para una gran variedad de aplicaciones con un muy bajo consumo. NEUSOL Dry H es un producto natural 100% seguro para personas, animales y medioambiente. El consumo depende del equipo, pero para el equipo estándar NEUSOL DV - G para cubrir un perímetro de unos mts es de unos 10 ml/h. Si el depósito se llena con unos 8lts de productos esto nos da una autonomía de unas 800h (aprox. 1 mes)

26 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 26 Conclusiones El Sistema NEUSOL DV - Vapor Seco de A.M. GUALBA S.L. se basa en los mismos principios que los sistemas de nebulización: la capacidad de los aceites esenciales de la línea NEUSOL para neutralizar los malos olores. productos 100% seguros para personas, animales y medioambiente. máxima concentración lo que permite trabajar en dosis / consumos muy bajos. Además: sistema ecológico y sostenible. mínimo consumo energético. modular: pequeños equipos pueden complementarse para cubrir áreas grandes. fácil de instalar y reubicar. muy versátil: puede instalarse tanto en interiores como exteriores. Oficinas, aire acondicionado, … como naves industriales, almacenes, vallas perimetrales, …. nulo mantenimiento. mínimo consumo de producto. gran autonomía. económico.

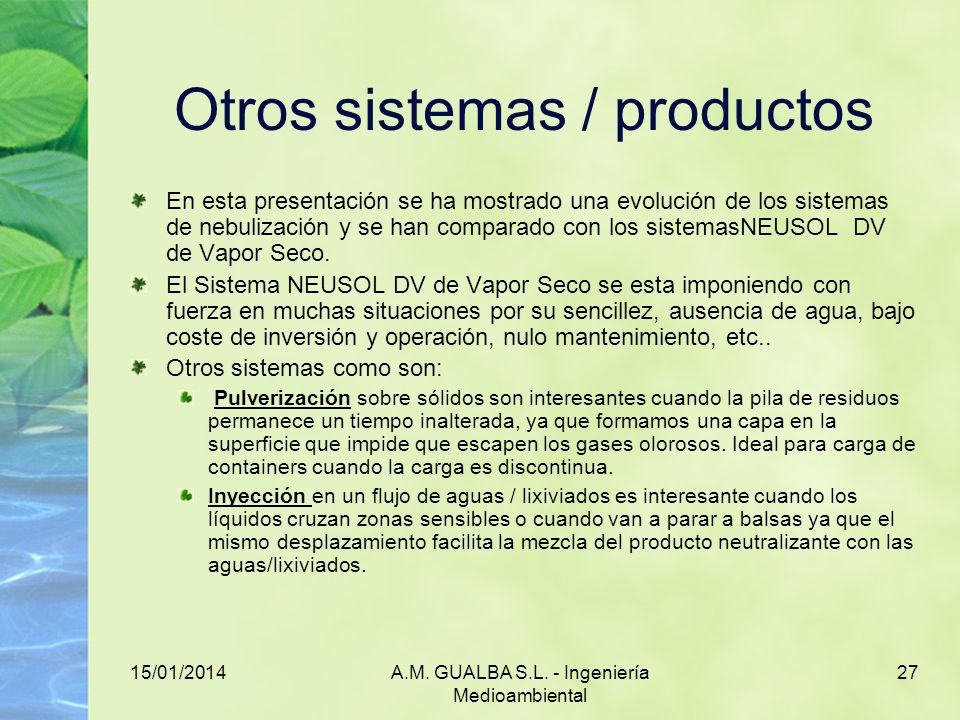

27 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 27 Otros sistemas / productos En esta presentación se ha mostrado una evolución de los sistemas de nebulización y se han comparado con los sistemasNEUSOL DV de Vapor Seco. El Sistema NEUSOL DV de Vapor Seco se esta imponiendo con fuerza en muchas situaciones por su sencillez, ausencia de agua, bajo coste de inversión y operación, nulo mantenimiento, etc.. Otros sistemas como son: Pulverización sobre sólidos son interesantes cuando la pila de residuos permanece un tiempo inalterada, ya que formamos una capa en la superficie que impide que escapen los gases olorosos. Ideal para carga de containers cuando la carga es discontinua. Inyección en un flujo de aguas / lixiviados es interesante cuando los líquidos cruzan zonas sensibles o cuando van a parar a balsas ya que el mismo desplazamiento facilita la mezcla del producto neutralizante con las aguas/lixiviados.

28 15/01/2014A.M. GUALBA S.L. - Ingeniería Medioambiental 28 Agradecimiento Agradecemos la oportunidad de poder presentar nuestros sistemas y productos No duden en contactarnos para cualquier tema antoni güell
