1 Consultorio Radiológico Conci – Carpinella Consultorio Radiológico Conci – Carpinella Dra. María Ximena Elena Dra. María. Virginia Mazzarino Dr. Agustín Gehy Dr. Pablo Cikman Grupos Ganglionares Mediastínicos

2 Objetivos Ilustrar la mayoría de las estaciones ganglionares específicas.Ilustrar la mayoría de las estaciones ganglionares específicas. Recordar el diámetro ganglionar máximo considerado normal.Recordar el diámetro ganglionar máximo considerado normal. Valorar el rol de la TC en la estadificación.Valorar el rol de la TC en la estadificación.

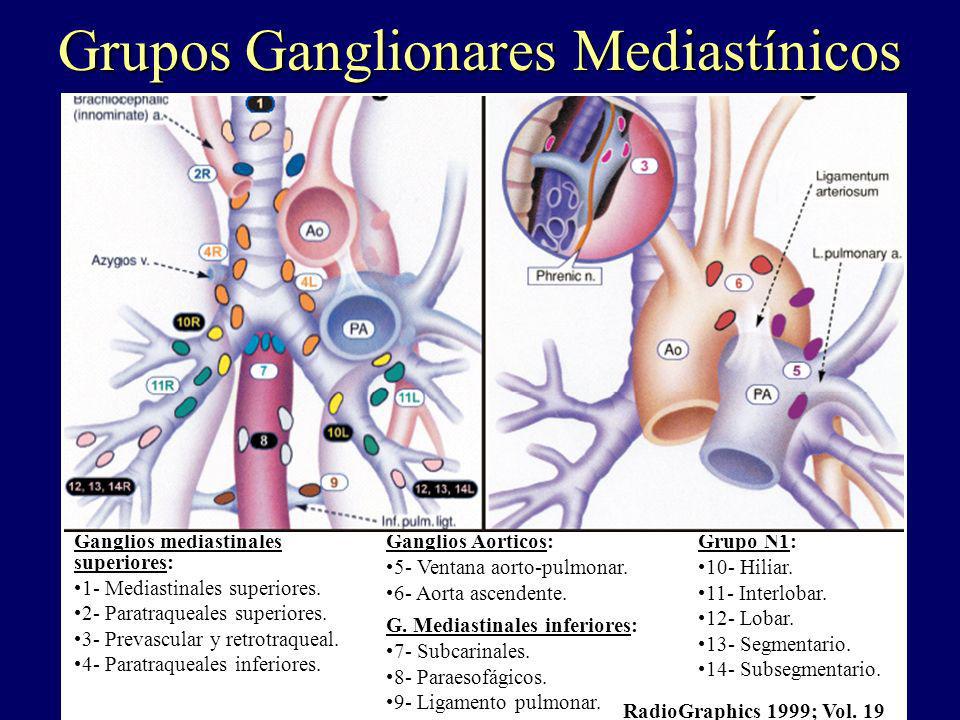

3 Ganglios mediastinales superiores: 1- Mediastinales superiores. 2- Paratraqueales superiores. 3- Prevascular y retrotraqueal. 4- Paratraqueales inferiores. Ganglios Aorticos: 5- Ventana aorto-pulmonar. 6- Aorta ascendente. G. Mediastinales inferiores: 7- Subcarinales. 8- Paraesofágicos. 9- Ligamento pulmonar. Grupo N1: 10- Hiliar. 11- Interlobar. 12- Lobar. 13- Segmentario. 14- Subsegmentario. Grupos Ganglionares Mediastínicos RadioGraphics 1999; Vol. 19 RadioGraphics 1999; Vol. 19

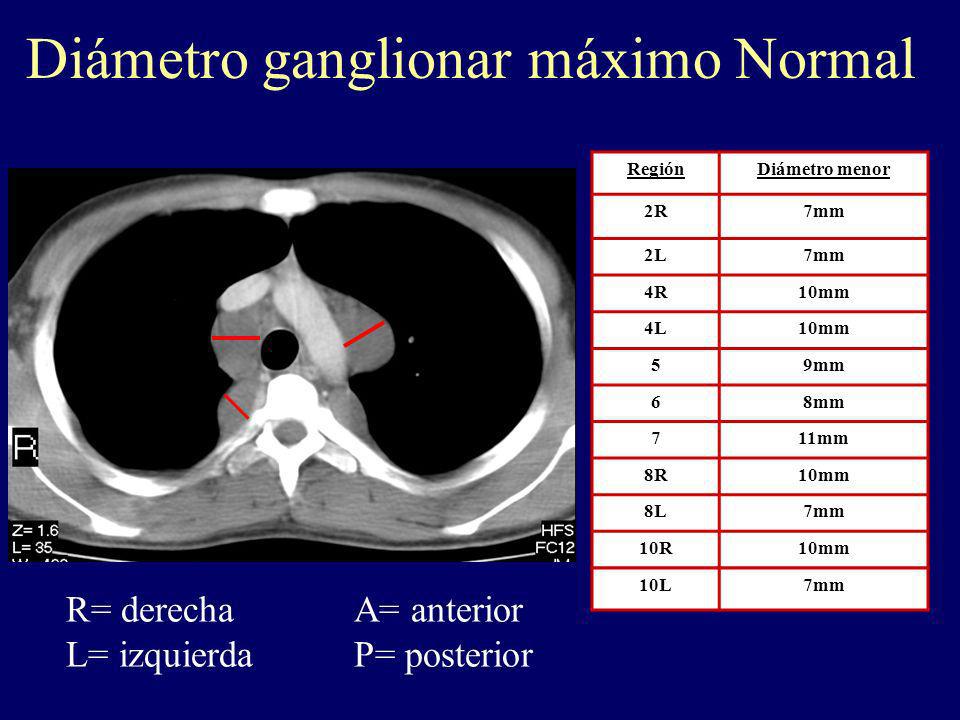

4 Diámetro ganglionar máximo Normal RegiónDiámetro menor 2R7mm 2L7mm 4R10mm 4L10mm 59mm 68mm 711mm 8R10mm 8L7mm 10R10mm 10L7mm R= derechaA= anterior L= izquierdaP= posterior

5 1R 1L Ganglios mediastinales superiores: 1- Mediastinales superiores.

6 3 A 2 R 3 P 2 L 1R 2 L 3 P Ganglios mediastinales superiores: 1- Mediastinales superiores. 2- Paratraqueales superiores. 3- Prevascular y retrotraqueal

7 6 4 R 4 L 4 R 5 3 P Ganglios Aórticos: 5- Ventana aorto-pulmonar. 6- Aorta ascendente. 4- Paratraqueales inferiores Ganglios mediastinales superiores:

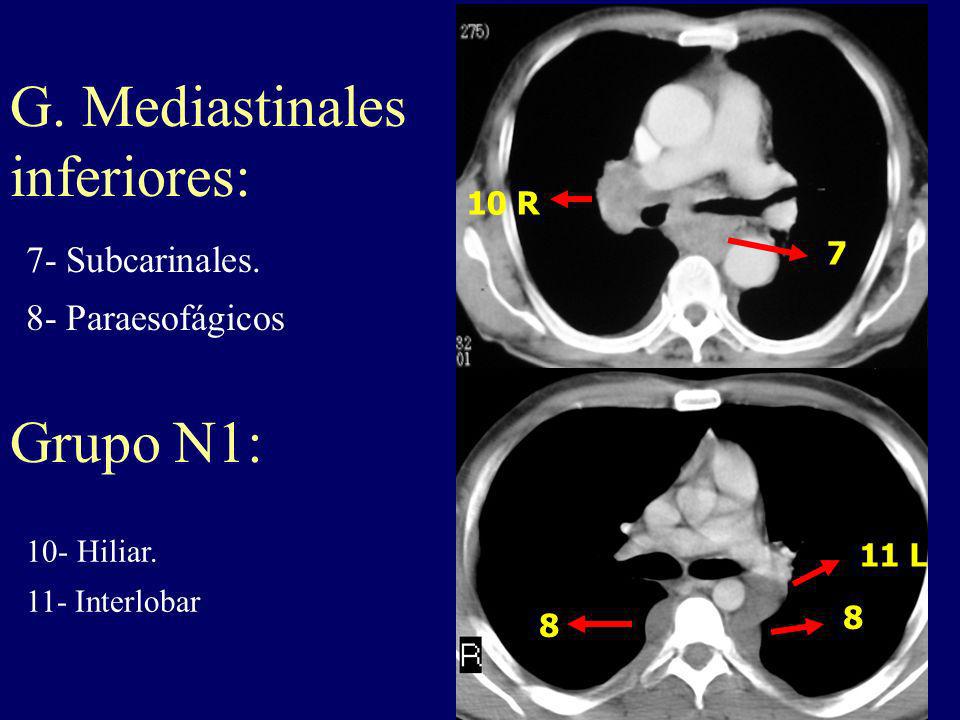

8 11 L R 7 7- Subcarinales. 8- Paraesofágicos G. Mediastinales inferiores: 10- Hiliar. 11- Interlobar Grupo N1:

9 11 R 12 L 11 R Grupo N1: 11- Interlobar. 12- Lobar.

10 13 R 13 L Grupo N1: 13- Segmentario.

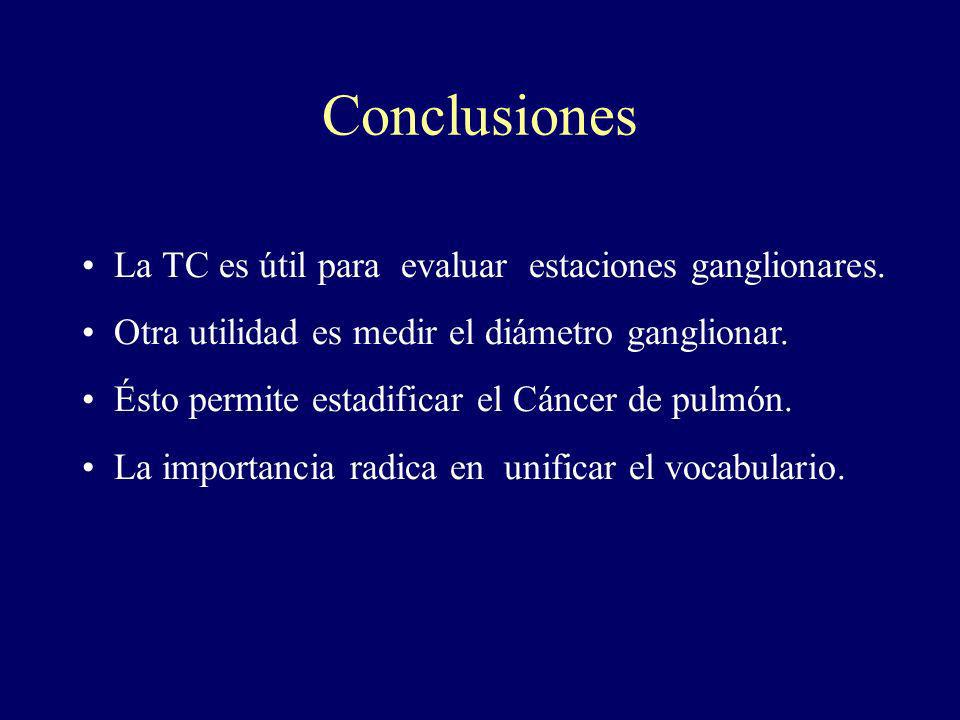

11 Conclusiones La TC es útil para evaluar estaciones ganglionares. Otra utilidad es medir el diámetro ganglionar. Ésto permite estadificar el Cáncer de pulmón. La importancia radica en unificar el vocabulario.

12 Bibliografía Cymbalista, Michel MD. CT Demonstration of the 1996 AJCC-UICC Regional Lymph Node Classification for Lung Cancer Staging.RadioGraphics 1999; Volume 19. Glazer,H.S CT Demonstration of Calcified Mediastinal Lymph Nodes: AGuide to the New ATS Classification. AJR 147:17- 25, July Glazer, GM, et col. Normal Mediastinal Lymph Nodes: Number & Size According to American Thoracic Society Mapping. AJR 144: , Feb Gross,B.H MD Bronchogenic Carcinoma Metastatic to Normal-sized Lymph Nodes: Frequency and Significance. Radiology 1988; 166:71-74.
