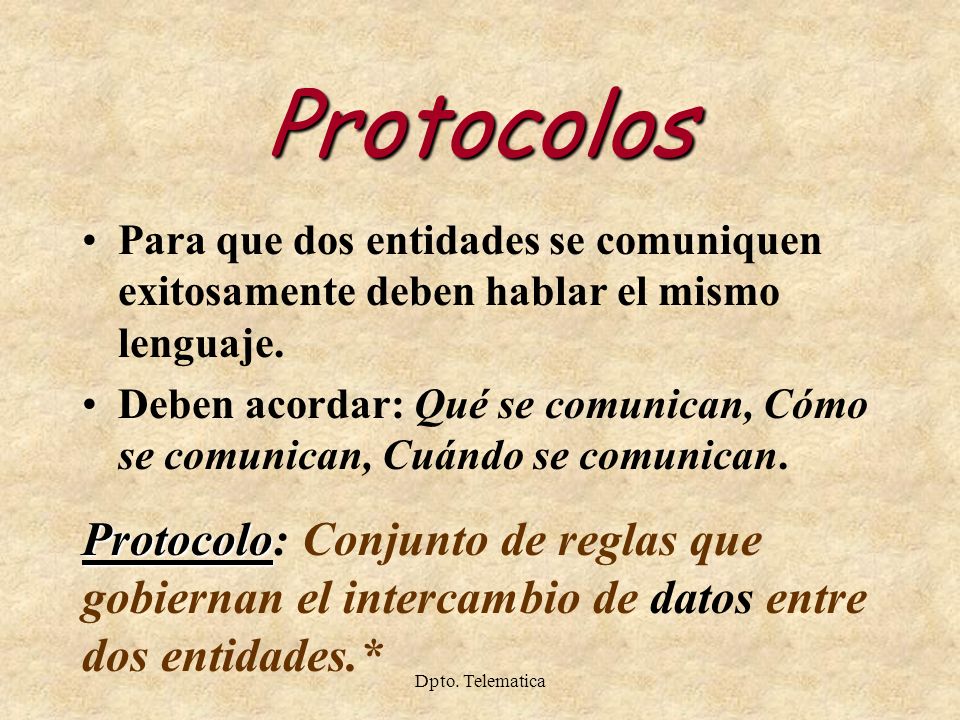

2 Protocolos Para que dos entidades se comuniquen exitosamente deben hablar el mismo lenguaje. Deben acordar: Qué se comunican, Cómo se comunican, Cuándo se comunican. Protocolo Protocolo: Conjunto de reglas que gobiernan el intercambio de datos entre dos entidades.*

3 Dpto. Telematica Funciones de los protocolos fragmentación y reensamblaje encapsulamiento control de flujo control de errores sincronización direccionamiento multiplexación etc.*

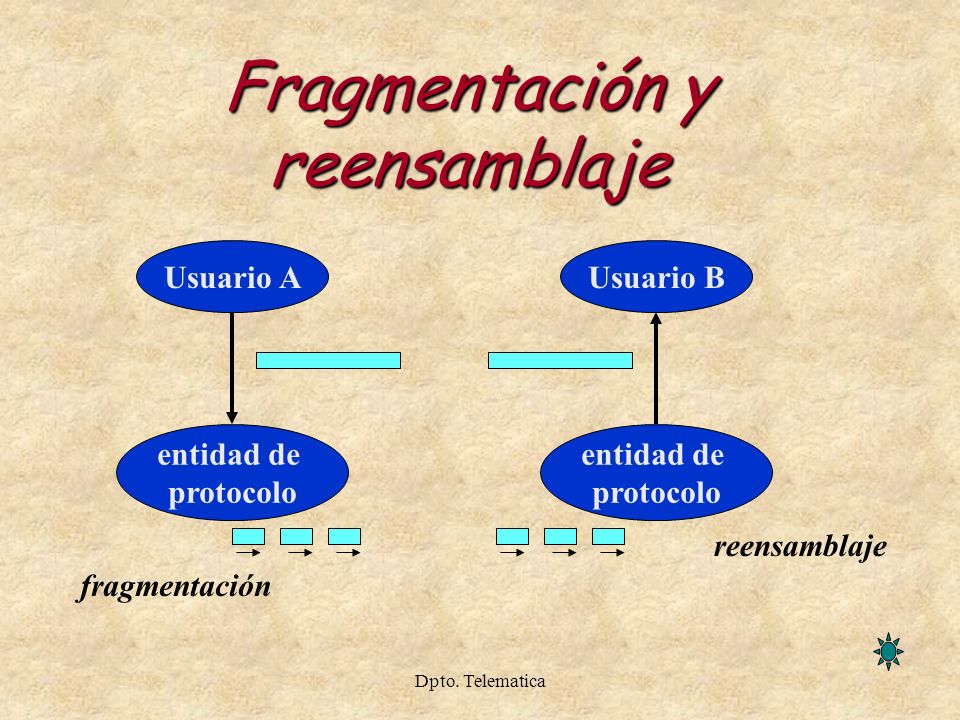

4 Dpto. Telematica Fragmentación y reensamblaje Usuario A entidad de protocolo Usuario B entidad de protocolo fragmentación reensamblaje

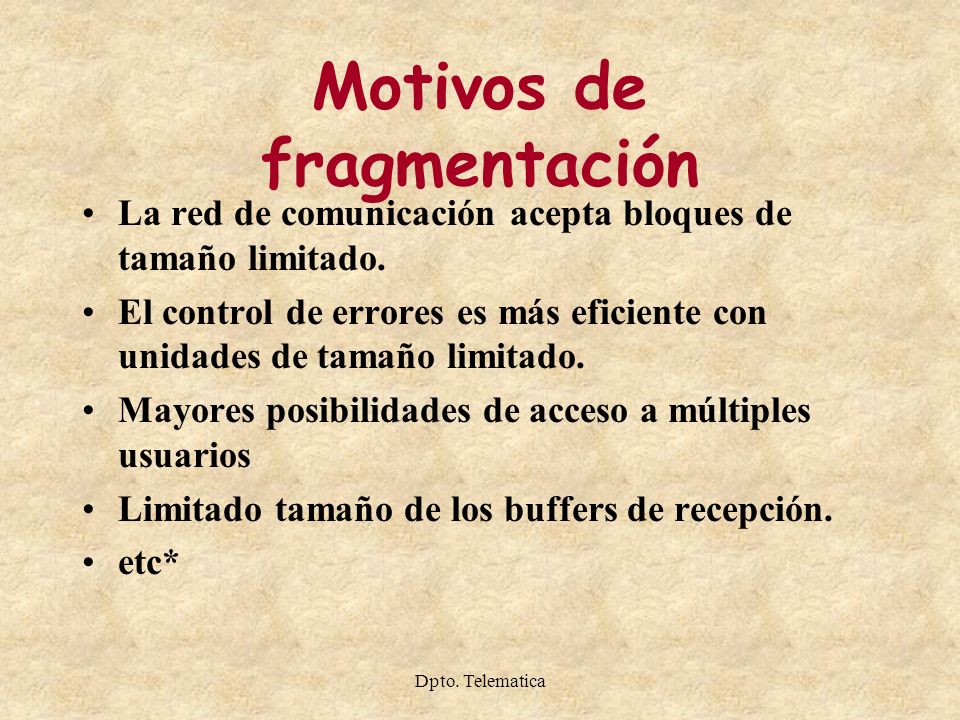

5 Dpto. Telematica Motivos de fragmentación La red de comunicación acepta bloques de tamaño limitado. El control de errores es más eficiente con unidades de tamaño limitado. Mayores posibilidades de acceso a múltiples usuarios Limitado tamaño de los buffers de recepción. etc*

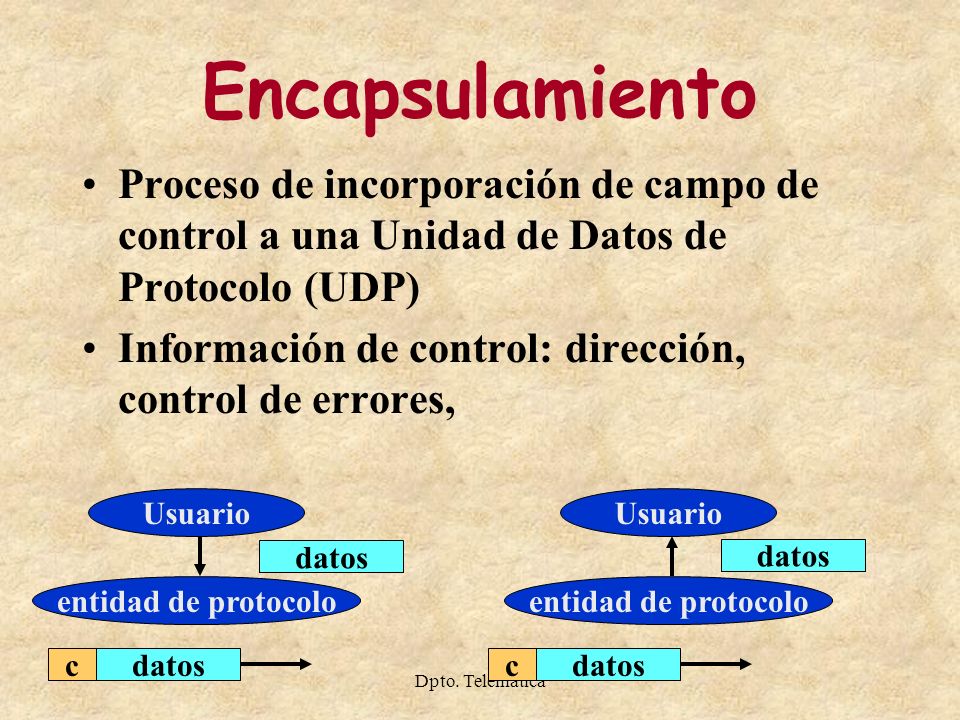

6 Dpto. Telematica Encapsulamiento Proceso de incorporación de campo de control a una Unidad de Datos de Protocolo (UDP) Información de control: dirección, control de errores, datos c Usuario entidad de protocolo Usuario entidad de protocolo datos c

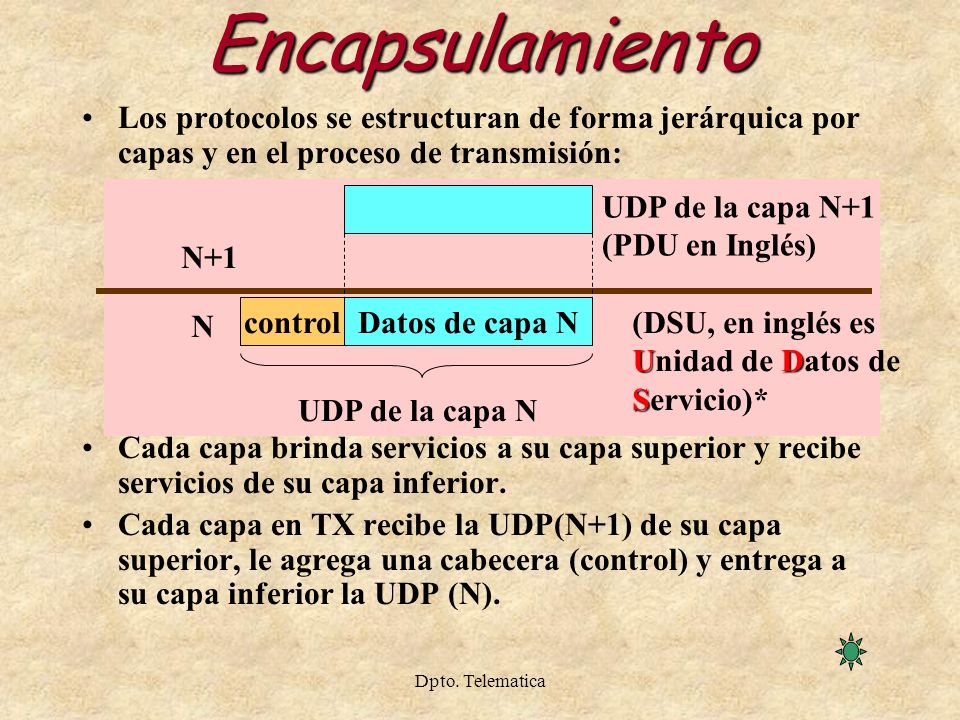

7 Dpto. Telematica Los protocolos se estructuran de forma jerárquica por capas y en el proceso de transmisión: Cada capa brinda servicios a su capa superior y recibe servicios de su capa inferior. Cada capa en TX recibe la UDP(N+1) de su capa superior, le agrega una cabecera (control) y entrega a su capa inferior la UDP (N). N+1 N Encapsulamiento UDP de la capa N+1 (PDU en Inglés) UDP de la capa N Datos de capa Ncontrol (DSU, en inglés es UD Unidad de Datos de S Servicio)*

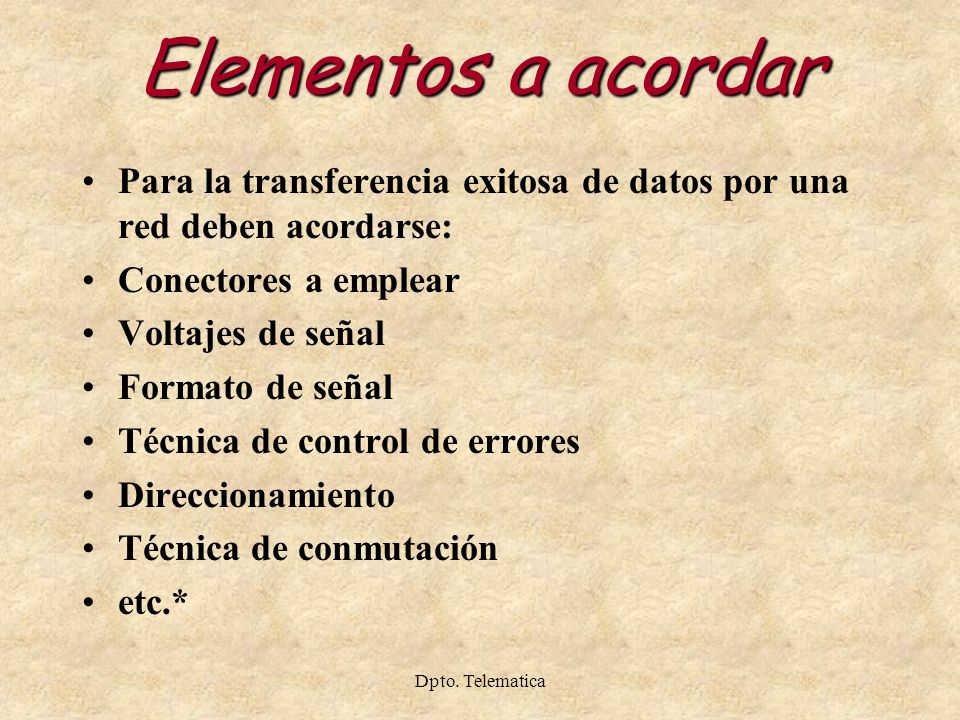

8 Dpto. Telematica Elementos a acordar Para la transferencia exitosa de datos por una red deben acordarse: Conectores a emplear Voltajes de señal Formato de señal Técnica de control de errores Direccionamiento Técnica de conmutación etc.*

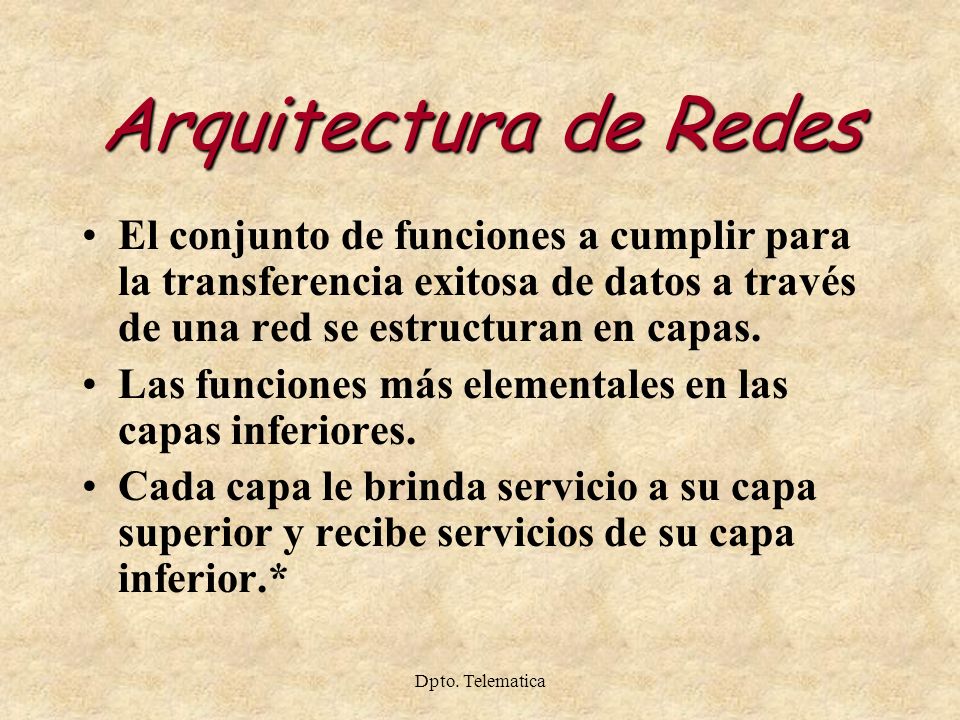

9 Dpto. Telematica Arquitectura de Redes El conjunto de funciones a cumplir para la transferencia exitosa de datos a través de una red se estructuran en capas. Las funciones más elementales en las capas inferiores. Cada capa le brinda servicio a su capa superior y recibe servicios de su capa inferior.*

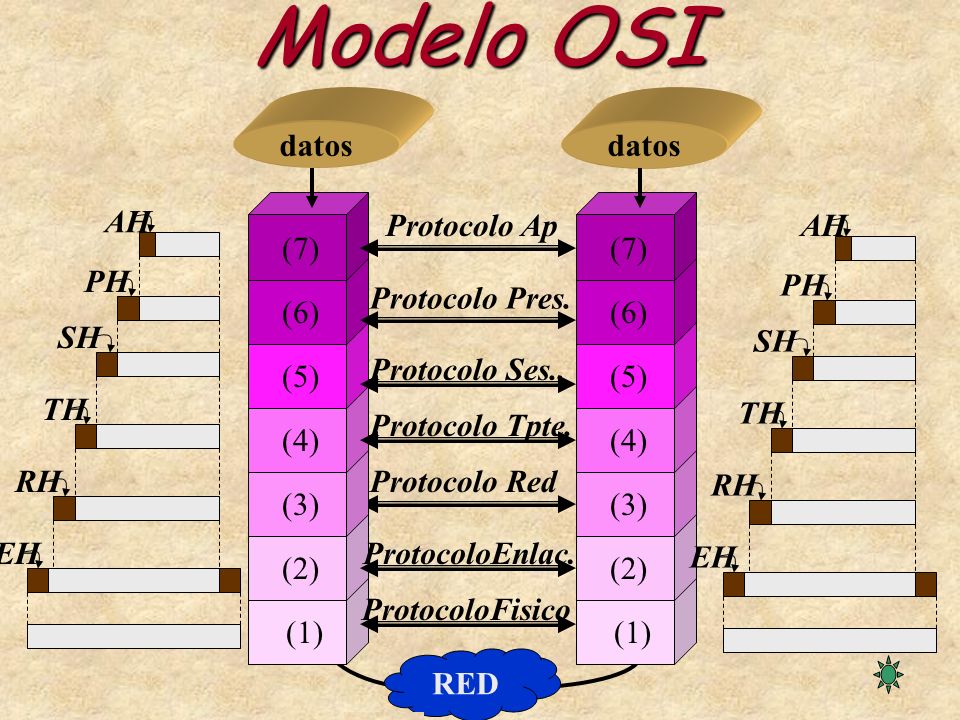

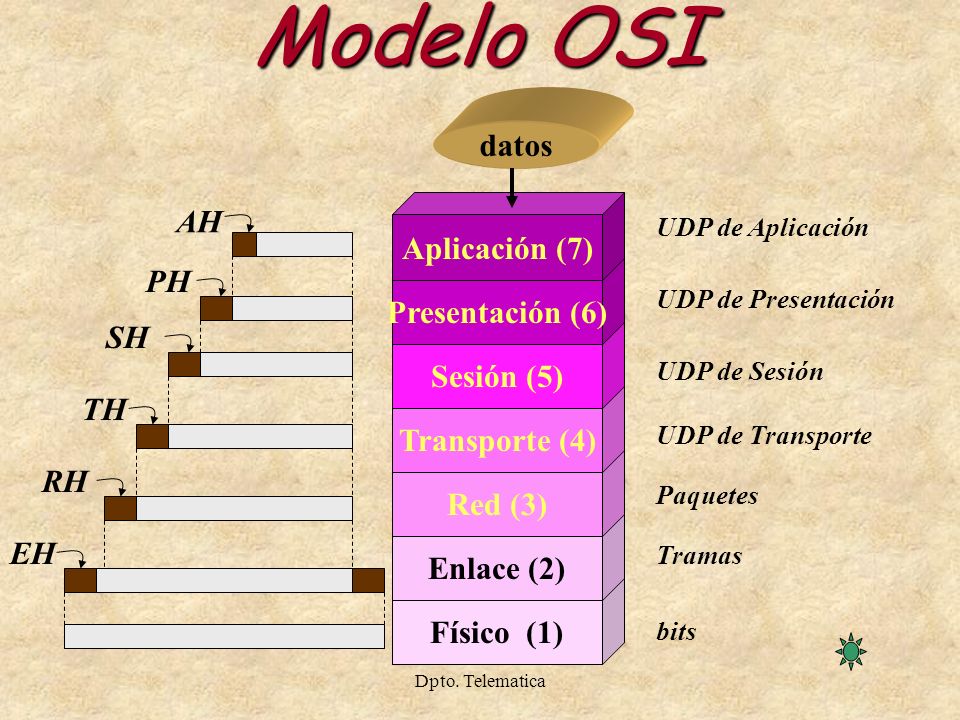

10 Dpto. Telematica Físico (1) Enlace (2) Red (3) Transporte (4) Sesión (5) Modelo OSI Presentación (6) Aplicación (7) datos AH UDP de Aplicación PH UDP de Presentación SH UDP de Sesión TH UDP de Transporte RH Paquetes EH Tramas bits

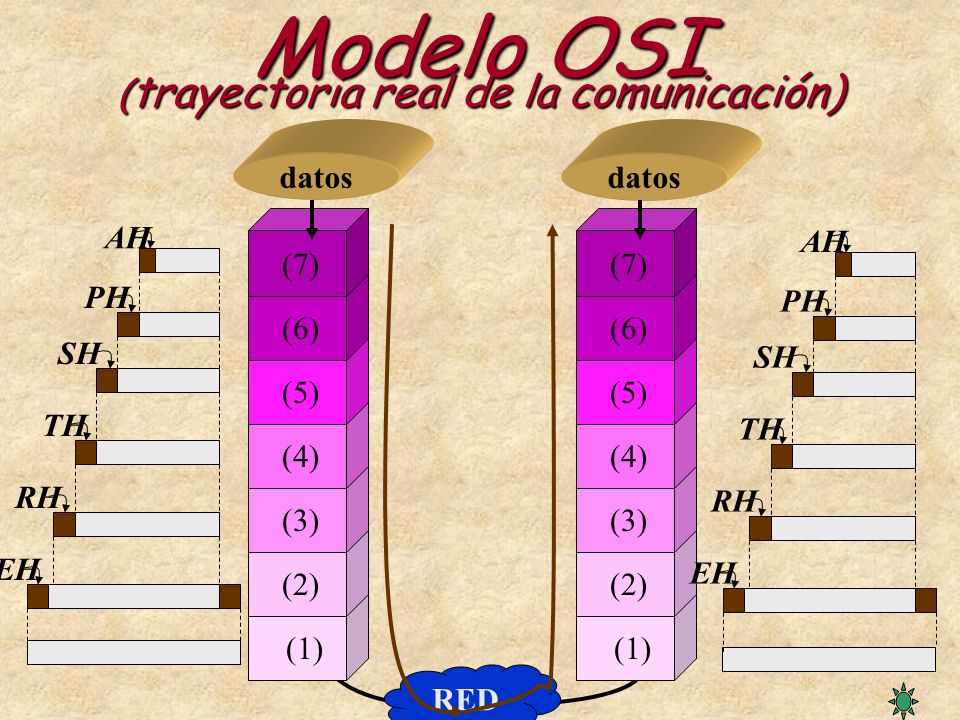

11 Dpto. Telematica Modelo OSI ( trayectoria real de la comunicación) (1) (2) (3) (4) (5) (6) (7) AH PH SH THRHEH datos (1) (2) (3) (4) (5) (6) (7) datos AH PH SH TH RH EH RED

12 Dpto. Telematica Protocolo Red Modelo OSI (1) (2) (3) (4) (5) (6) (7) datos (1) (2) (3) (4) (5) (6) (7) datos PH SH TH RH RED EH ProtocoloEnlac. ProtocoloFisico Protocolo Tpte. Protocolo Ses.. Protocolo Ap AH Protocolo Pres.

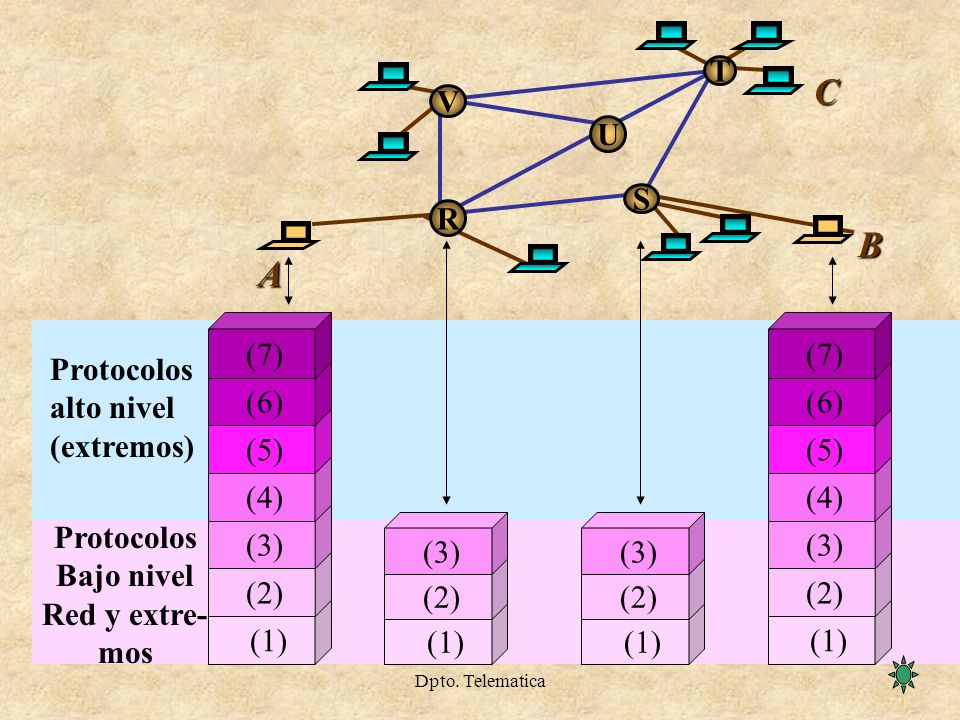

13 Dpto. Telematica Protocolos alto nivel (extremos) Protocolos Bajo nivel Red y extre- mos (1) (2) (3) (4) (5) (6) (7) (1) (2) (3) (4) (5) (6) (7) (1) (2) (3) (1) (2) (3) A V R S T B C U

14 Dpto. Telematica Nivel Físico Recibe la información de la capa de enlace y la entrega al medio de comunicación. Establece las relaciones con el medio de comunicación. Responsable de la transferencia de bits no estructurados. Establece niveles y formato de señal, conectores, características eléctricas, etc.*

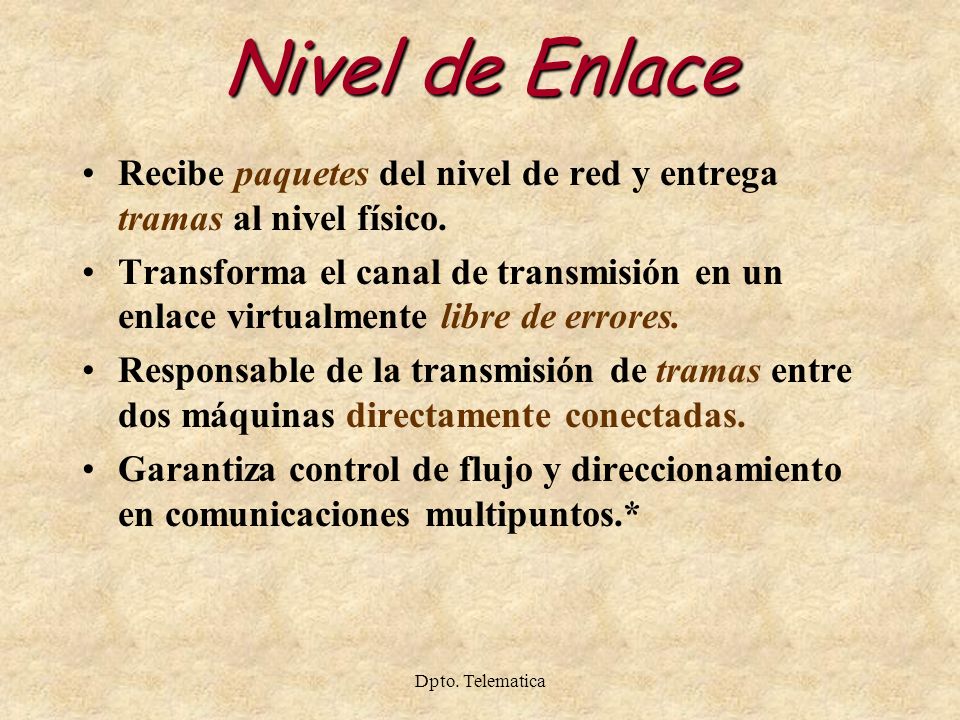

15 Dpto. Telematica Nivel de Enlace Recibe paquetes del nivel de red y entrega tramas al nivel físico. Transforma el canal de transmisión en un enlace virtualmente libre de errores. Responsable de la transmisión de tramas entre dos máquinas directamente conectadas. Garantiza control de flujo y direccionamiento en comunicaciones multipuntos.*

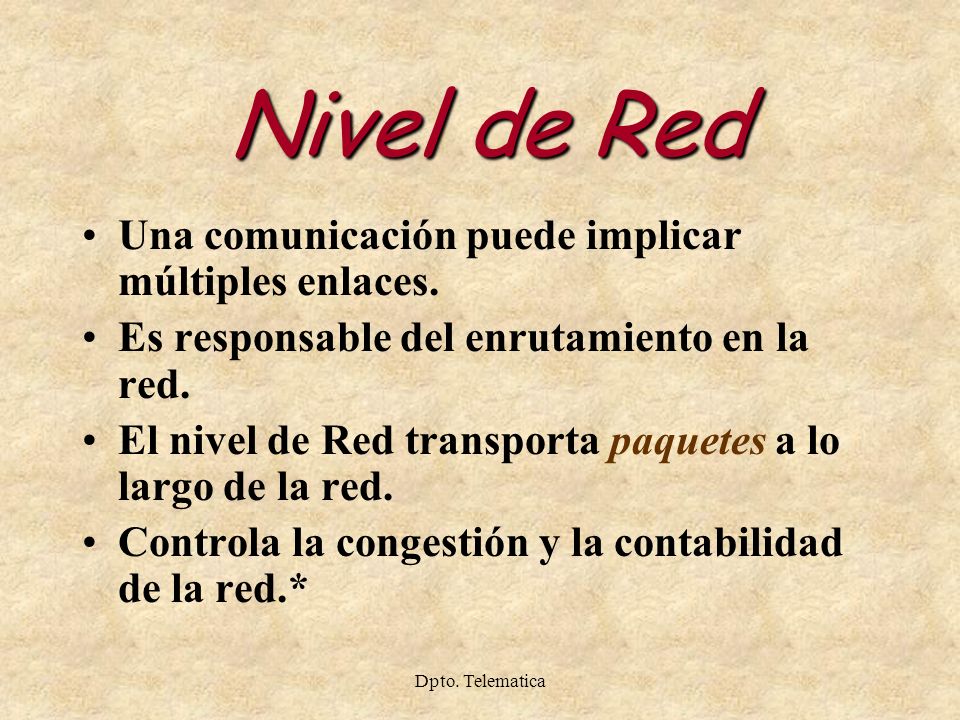

16 Dpto. Telematica Nivel de Red Una comunicación puede implicar múltiples enlaces. Es responsable del enrutamiento en la red. El nivel de Red transporta paquetes a lo largo de la red. Controla la congestión y la contabilidad de la red.*

17 Dpto. Telematica Capa de Transporte Protocolo extremo- extremo. Asimila los mensajes de la capa de sesión, los divide en segmentos si fuera necesario y los entrega a la capa de red. Garantiza la integridad y orden de la información transmitida. Decide, en función de la aplicación que sea, los servicios que solicitara de la capa de red.*

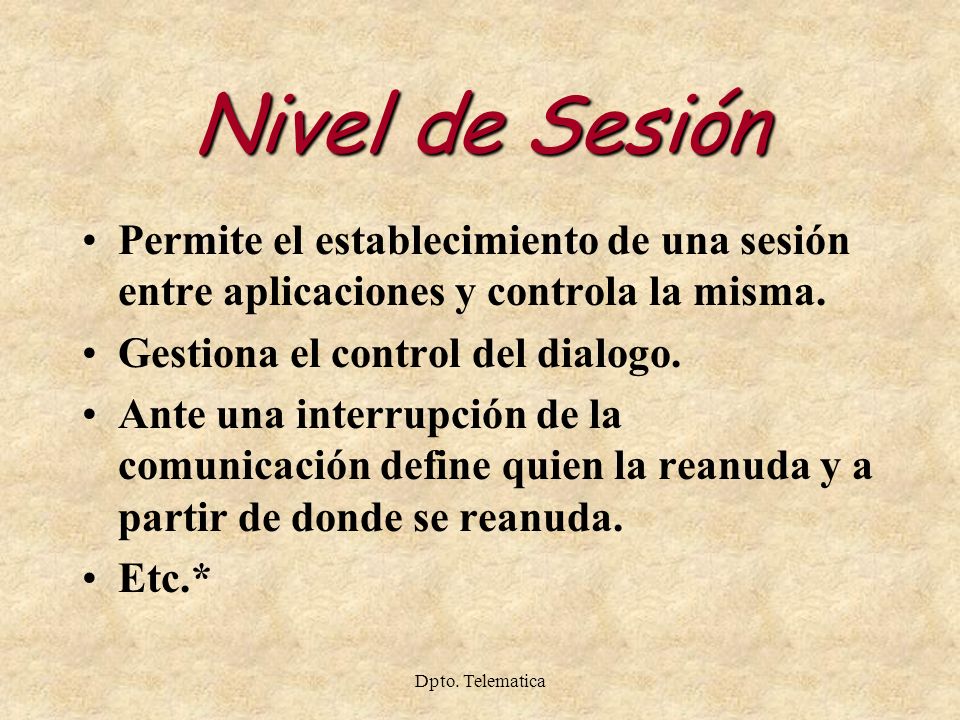

18 Dpto. Telematica Nivel de Sesión Permite el establecimiento de una sesión entre aplicaciones y controla la misma. Gestiona el control del dialogo. Ante una interrupción de la comunicación define quien la reanuda y a partir de donde se reanuda. Etc.*

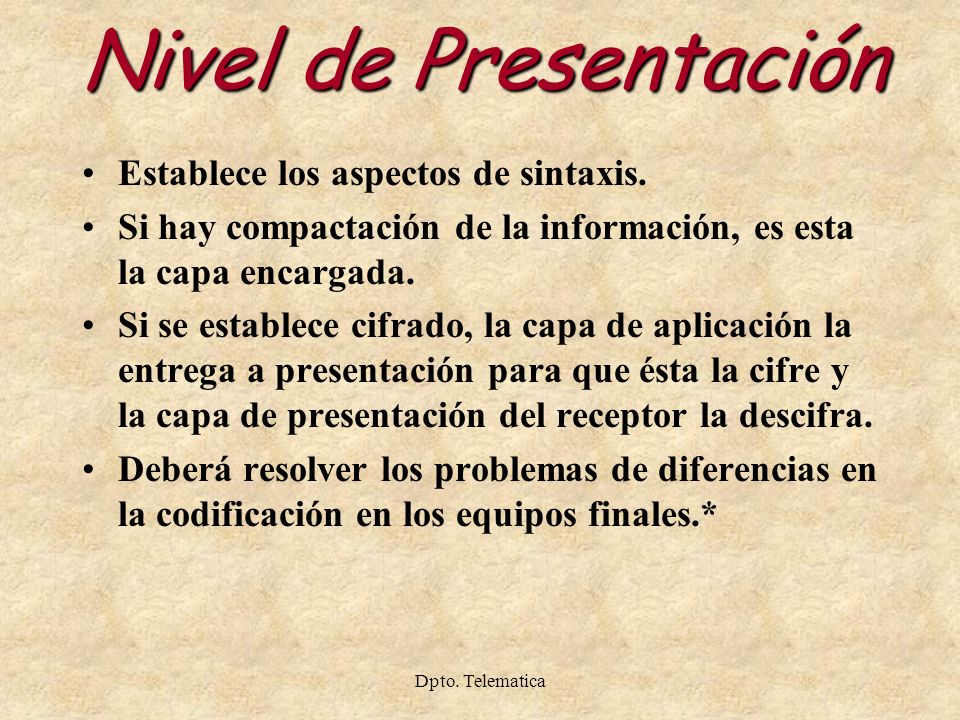

19 Dpto. Telematica Nivel de Presentación Establece los aspectos de sintaxis. Si hay compactación de la información, es esta la capa encargada. Si se establece cifrado, la capa de aplicación la entrega a presentación para que ésta la cifre y la capa de presentación del receptor la descifra. Deberá resolver los problemas de diferencias en la codificación en los equipos finales.*

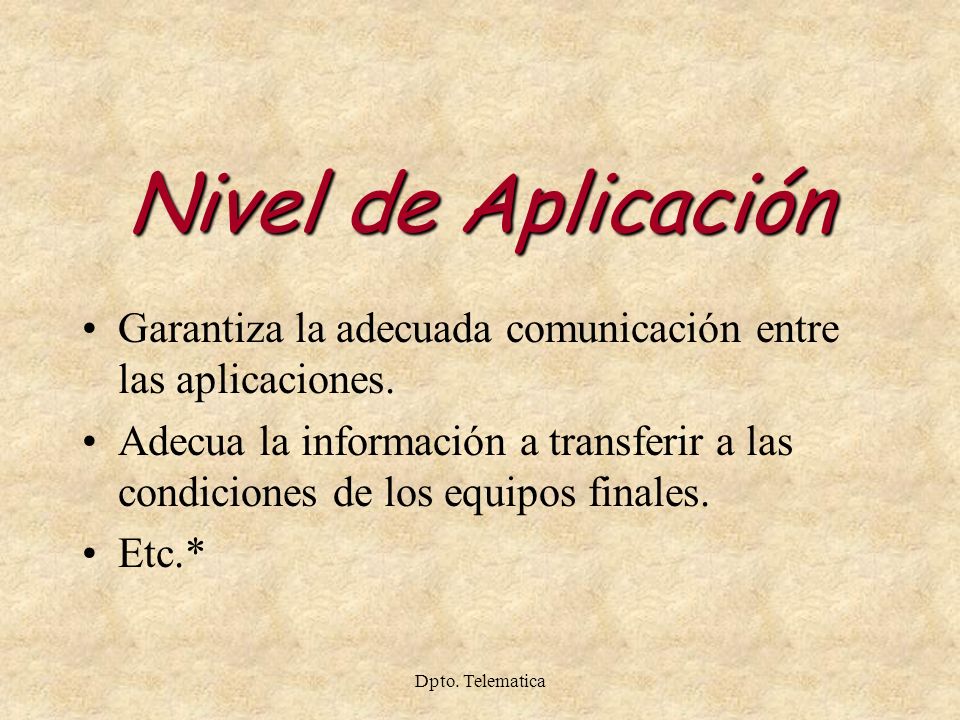

20 Dpto. Telematica Nivel de Aplicación Garantiza la adecuada comunicación entre las aplicaciones. Adecua la información a transferir a las condiciones de los equipos finales. Etc.*

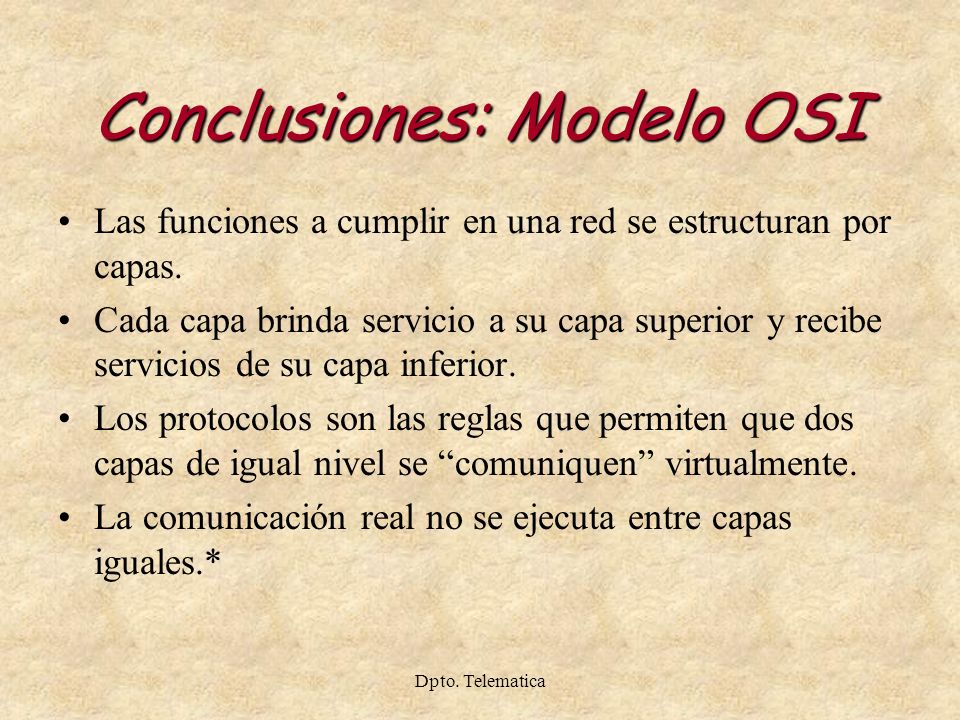

21 Dpto. Telematica Conclusiones: Modelo OSI Las funciones a cumplir en una red se estructuran por capas. Cada capa brinda servicio a su capa superior y recibe servicios de su capa inferior. Los protocolos son las reglas que permiten que dos capas de igual nivel se “comuniquen” virtualmente. La comunicación real no se ejecuta entre capas iguales.*

22 Dpto. Telematica Conclusiones: Modelo OSI,cont. Nivel Físico :Transferir bits no estructurados entre elementos directamente conectados. Nivel de Enlace :Transferir tramas virtualmente libre de errores entre elementos directamente conectados.. Nivel de Red: Permitir la comunicación entre dos elementos no conectados directamente(requiere enrutamiento).*

23 Dpto. Telematica Conclusiones: Modelo OSI,cont. Nivel de Transporte: Garantizar la integridad de la comunicación extremo extremo. Nivel de Sesión: Establecer la sesión entre los dos extremos. Nivel de Presentación: Resolver los problemas de sintaxis entre los extremos. Nivel de Aplicación: Permitir la comunicación de las aplicaciones entre los extremos.*
