1 INSTRUCTIVO CAMARAS DE SECADO

2 ¿QUE ES UNA CAMARA DE SECADO?
Sistema que permite eliminar la humedad de la madera de manera rápida con una combinación controlada de temperatura, aire y humedad. El proceso consta de la alimentación, secado y evacuación.

3 OBJETIVOS Proporcionar la manera correcta de proceder durante la preparación de carga, operación y evacuación de cargas de las cámaras de secado Determinar las responsabilidades de cada una de las entidades que interactúan en esta operación

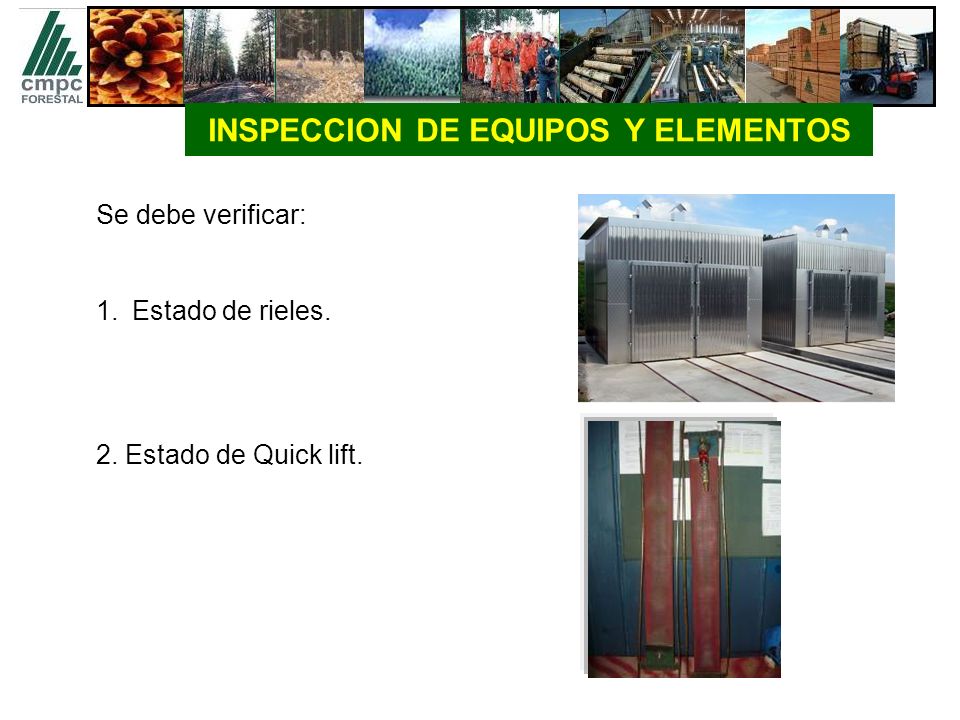

4 INSPECCION DE EQUIPOS Y ELEMENTOS
Se debe verificar: Estado de rieles. 2. Estado de Quick lift.

5 CARGA DE CAMARAS Con quick lift:
Ubicar carros metálicos sobre rieles de desplazamiento hacia las cámaras. Realizar alineamiento de la 1ra linga sobre carros e instalar los separadores luego posicionar la 2da linga.

6 CARGA DE CAMARAS Ingresar Quick-Lift entre lingas e inyectar presión, logrando levantar la linga superior y cambiar separadores por otro de menor espesor despresurizar el Quick Lift Para el cambio de separadores o retiro de tacos en los niveles superiores, el ayudante de secado deberá desplazarse por medio de una plataforma móvil

7 CARGA DE CAMARAS Con escuadra:
A diferencia de la carga con Quick Lift, una vez alineada la 1ra linga y posicionados los separadores, se instala la escuadra y posterior a eso la 2da linga Ingresar horquilla del equipo entre linga 1 y 2 y retirar escuadra. Para la carga de las siguientes lingas se debe repetir la maniobra.

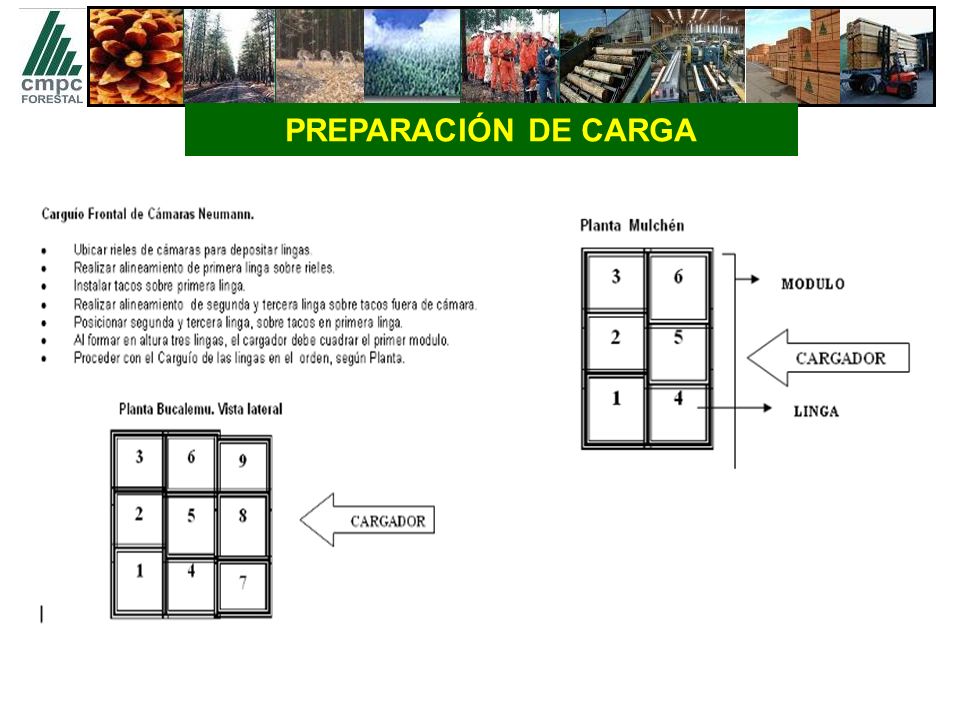

8 PREPARACIÓN DE CARGA

9 PREPARACIÓN DE CARGA

10 PREPARACIÓN DE CARGA Consideraciones:
El ayudante de maquina deberá mantenerse dentro del radio de visibilidad del operador del cargador Al momento de alinear las lingas deberá mantenerse a lo menos 1 metro de distancia del extremo de éstos.

11 PREPARACIÓN DE CARGA Para ejecutar la instalación de los pesos sobre los módulos de las cargas, se deberá alinear según posición vertical de la carga. Para ello el ayudante se ubicará a un costado de los módulos, siempre en contacto visual con el operador del cargador, asistiendo como un punto de ayuda visual.

12 MEDICIÓN DE TEMPERATURA Y CONTROL DE HUMEDAD
Debe ser realizada por el Operador, quien deberá detener la cámara antes de la inspección, desde la sala de control. Antes de ingresar a la cámara, el operador abrirá las puertas y debe esperar a lo menos 15 min., de modo que la carga calórica ambiental no supere 32,2 ºC. -

13 MEDICIÓN DE TEMPERATURA Y CONTROL DE HUMEDAD
El operador no debe permanecer en el interior de las cámaras por más de 10 minutos en el lapso de una hora. Cerrar portón de entrada, salida o puerta de inspección, al retirarse Al finalizar el programa proceder a su enfriar la cámara a lo menos por 30 minutos antes de su descarga.

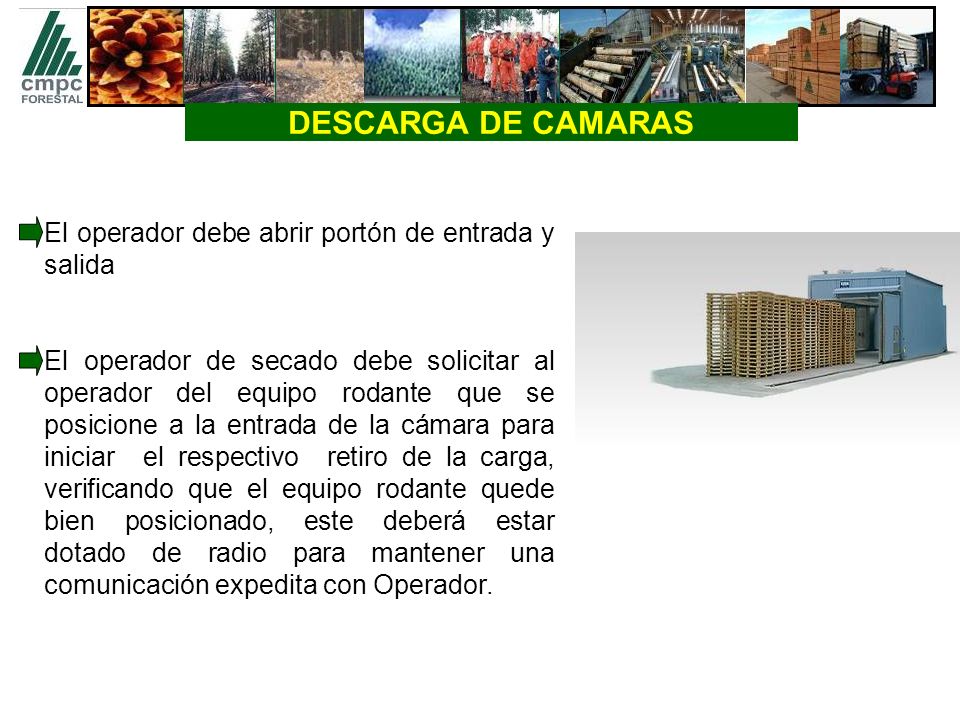

14 DESCARGA DE CAMARAS El operador debe abrir portón de entrada y salida
El operador de secado debe solicitar al operador del equipo rodante que se posicione a la entrada de la cámara para iniciar el respectivo retiro de la carga, verificando que el equipo rodante quede bien posicionado, este deberá estar dotado de radio para mantener una comunicación expedita con Operador.

15 DESCARGA DE CAMARAS El Operador debe posicionarse en la salida de cámara, verificando que no exista presencia de personas y elementos estructurales (rieles) que puedan dificultar el libre desplazamiento de la carga y dar la instrucción de retiro de la carga. Luego del enfriamiento se retiran los pesos y se procede al levantar los módulos para su posterior evacuación desde los carros, para lo cual se utilizara el Quick Lift, aplicando procedimiento similar al de carguido

16 MENSAJE PREVENTIVO

17 EVALUACION 1.- Conteste con una “V” si es verdadero o una “F” si es falso. 2.- Máximo 100 puntos y aprobación con un 80%
