Presentación del tema: "INSTALACIONES ELÉCTRICAS"— Transcripción de la presentación:

1 INSTALACIONES ELÉCTRICAS

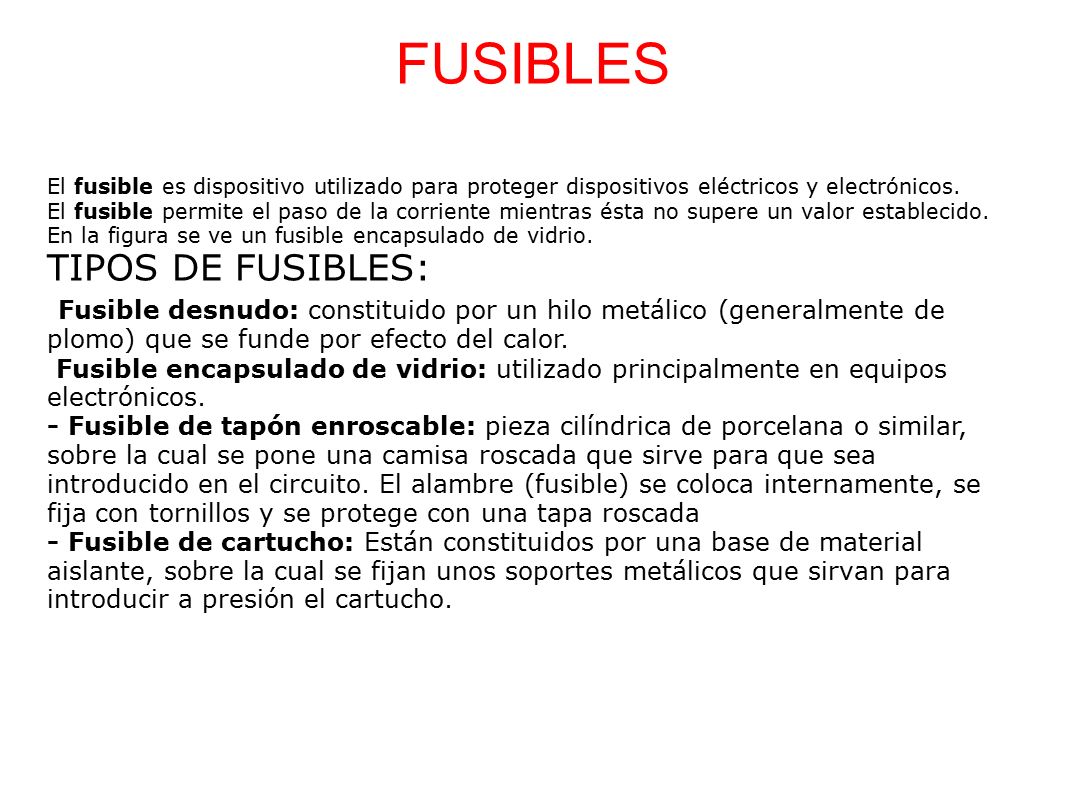

2 FUSIBLES TIPOS DE FUSIBLES:
El fusible es dispositivo utilizado para proteger dispositivos eléctricos y electrónicos. El fusible permite el paso de la corriente mientras ésta no supere un valor establecido. En la figura se ve un fusible encapsulado de vidrio. TIPOS DE FUSIBLES:  Fusible desnudo: constituido por un hilo metálico (generalmente de plomo) que se funde por efecto del calor.  Fusible encapsulado de vidrio: utilizado principalmente en equipos electrónicos. - Fusible de tapón enroscable: pieza cilíndrica de porcelana o similar, sobre la cual se pone una camisa roscada que sirve para que sea introducido en el circuito. El alambre (fusible) se coloca internamente, se fija con tornillos y se protege con una tapa roscada - Fusible de cartucho: Están constituidos por una base de material aislante, sobre la cual se fijan unos soportes metálicos que sirvan para introducir a presión el cartucho.

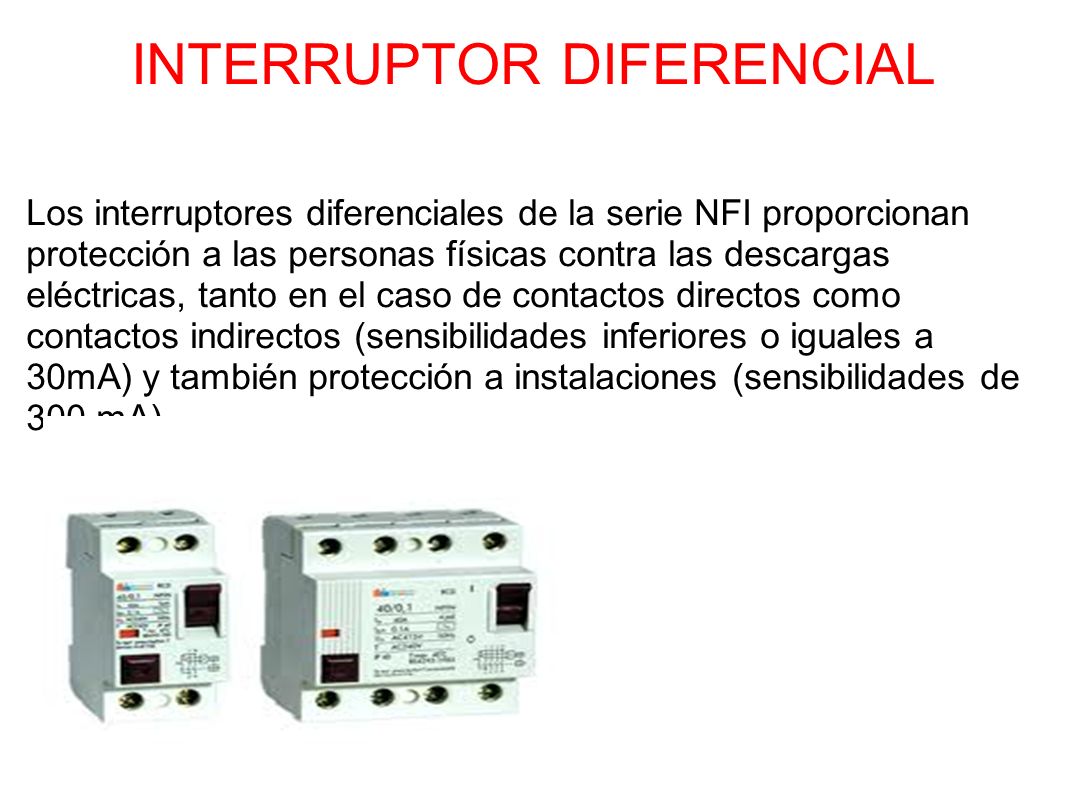

3 INTERRUPTOR DIFERENCIAL
Los interruptores diferenciales de la serie NFI proporcionan protección a las personas físicas contra las descargas eléctricas, tanto en el caso de contactos directos como contactos indirectos (sensibilidades inferiores o iguales a 30mA) y también protección a instalaciones (sensibilidades de 300 mA).

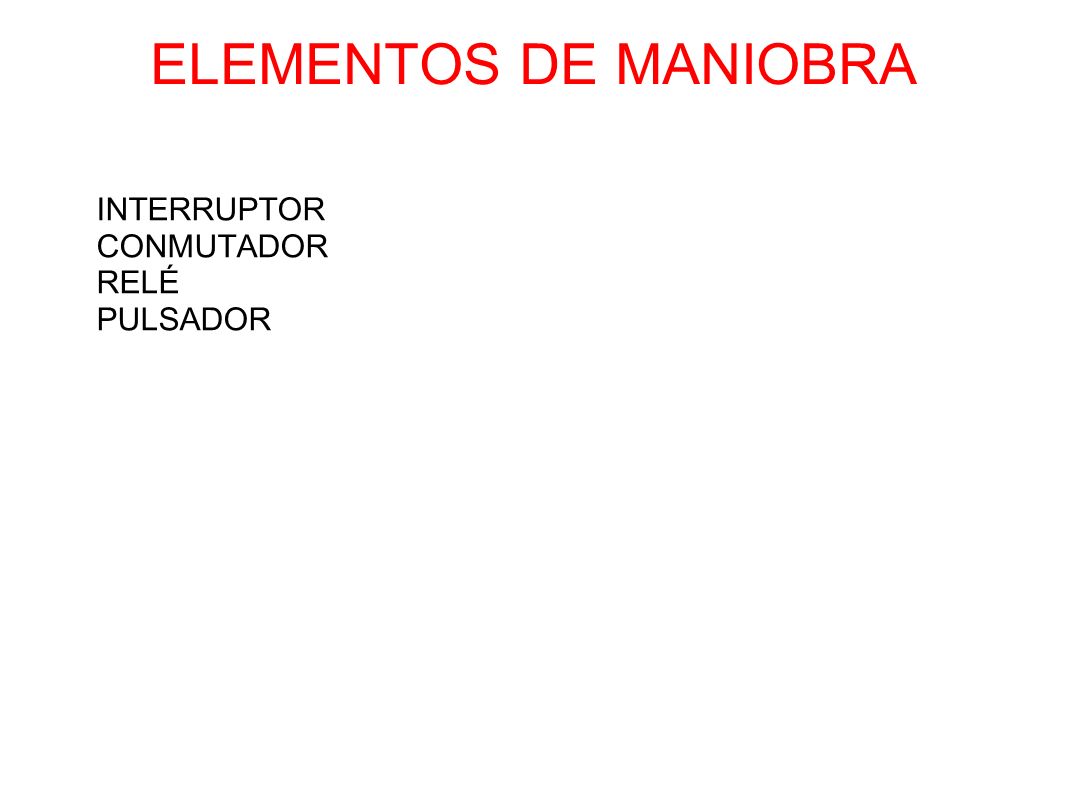

4 ELEMENTOS DE MANIOBRA         INTERRUPTOR         CONMUTADOR         RELÉ         PULSADOR

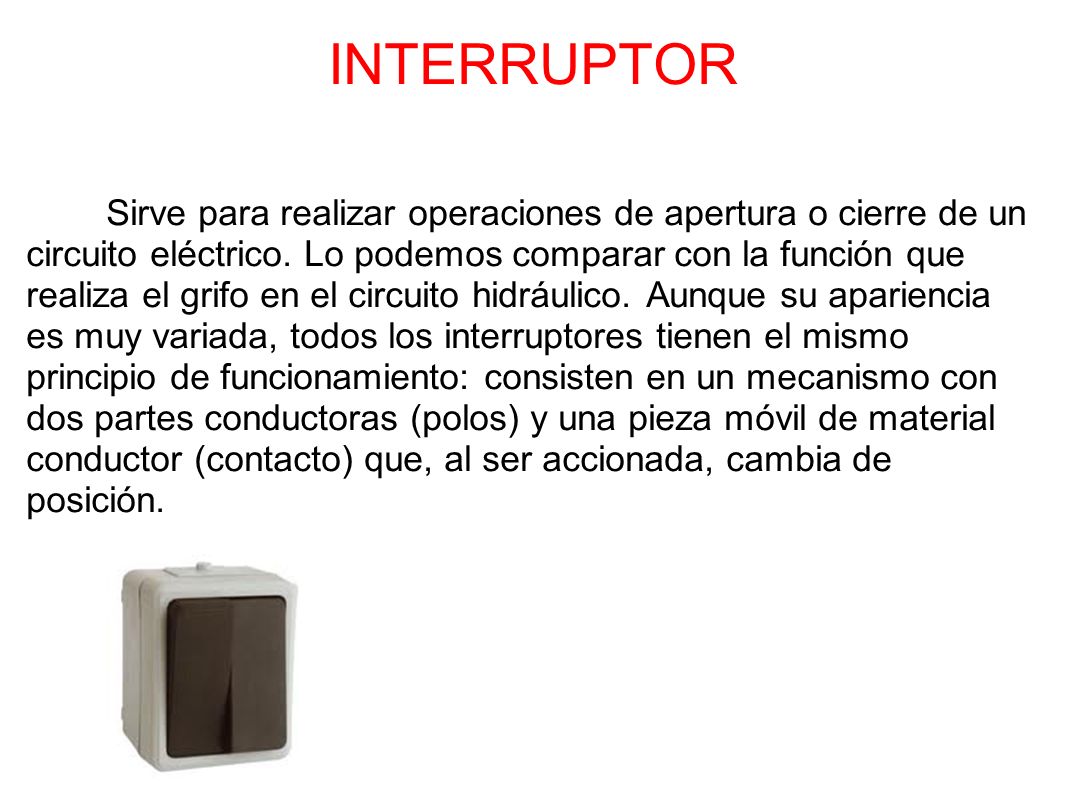

5 INTERRUPTOR         Sirve para realizar operaciones de apertura o cierre de un circuito eléctrico. Lo podemos comparar con la función que realiza el grifo en el circuito hidráulico. Aunque su apariencia es muy variada, todos los interruptores tienen el mismo principio de funcionamiento: consisten en un mecanismo con dos partes conductoras (polos) y una pieza móvil de material conductor (contacto) que, al ser accionada, cambia de posición.

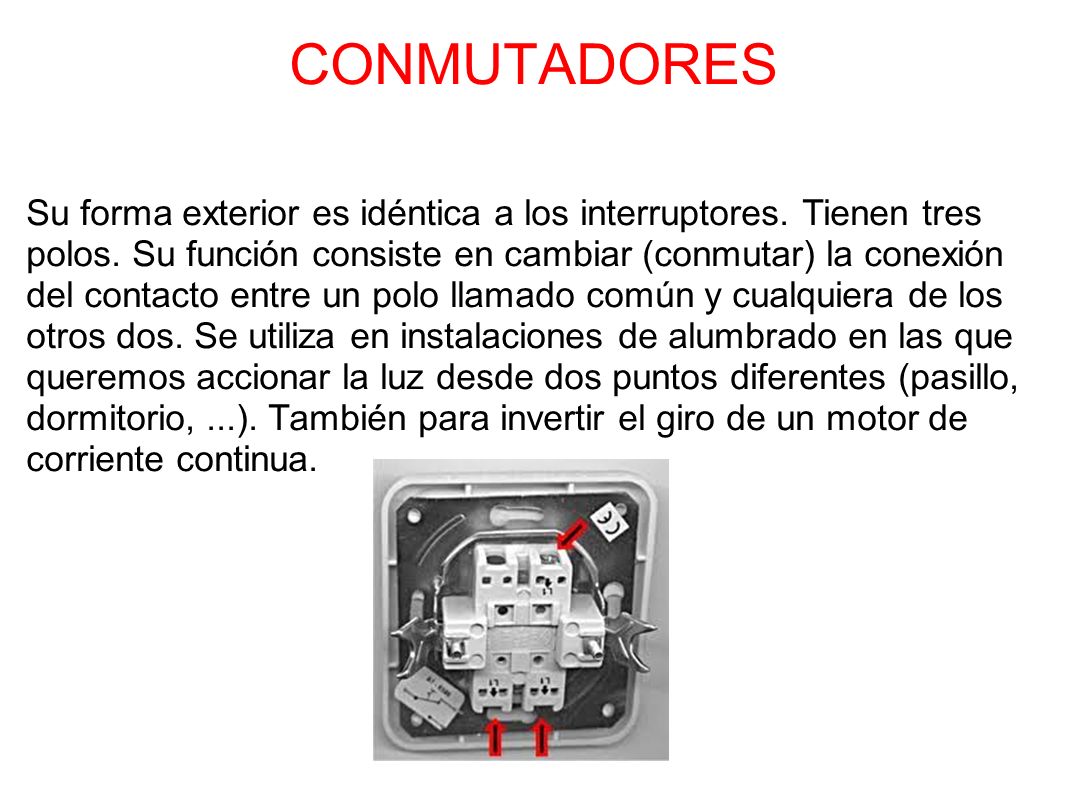

6 CONMUTADORES Su forma exterior es idéntica a los interruptores. Tienen tres polos. Su función consiste en cambiar (conmutar) la conexión del contacto entre un polo llamado común y cualquiera de los otros dos. Se utiliza en instalaciones de alumbrado en las que queremos accionar la luz desde dos puntos diferentes (pasillo, dormitorio, ...). También para invertir el giro de un motor de corriente continua.

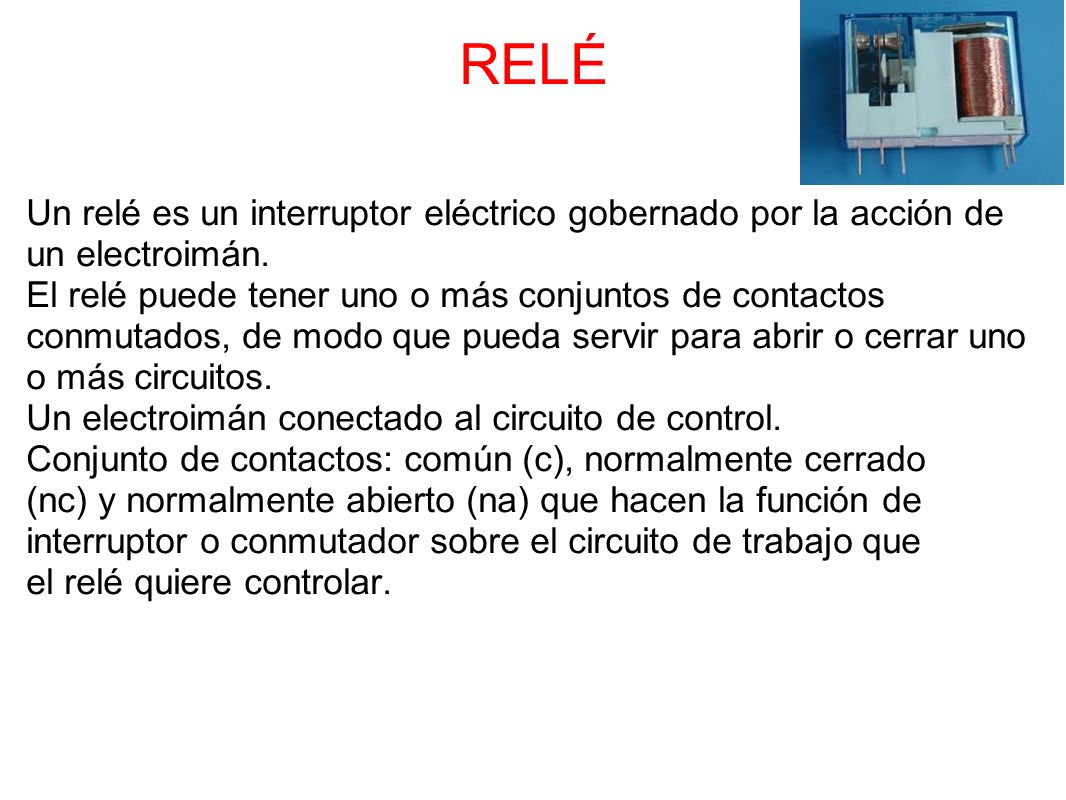

7 RELÉ Un relé es un interruptor eléctrico gobernado por la acción de un electroimán. El relé puede tener uno o más conjuntos de contactos conmutados, de modo que pueda servir para abrir o cerrar uno o más circuitos. Un electroimán conectado al circuito de control. Conjunto de contactos: común (c), normalmente cerrado (nc) y normalmente abierto (na) que hacen la función de interruptor o conmutador sobre el circuito de trabajo que el relé quiere controlar.

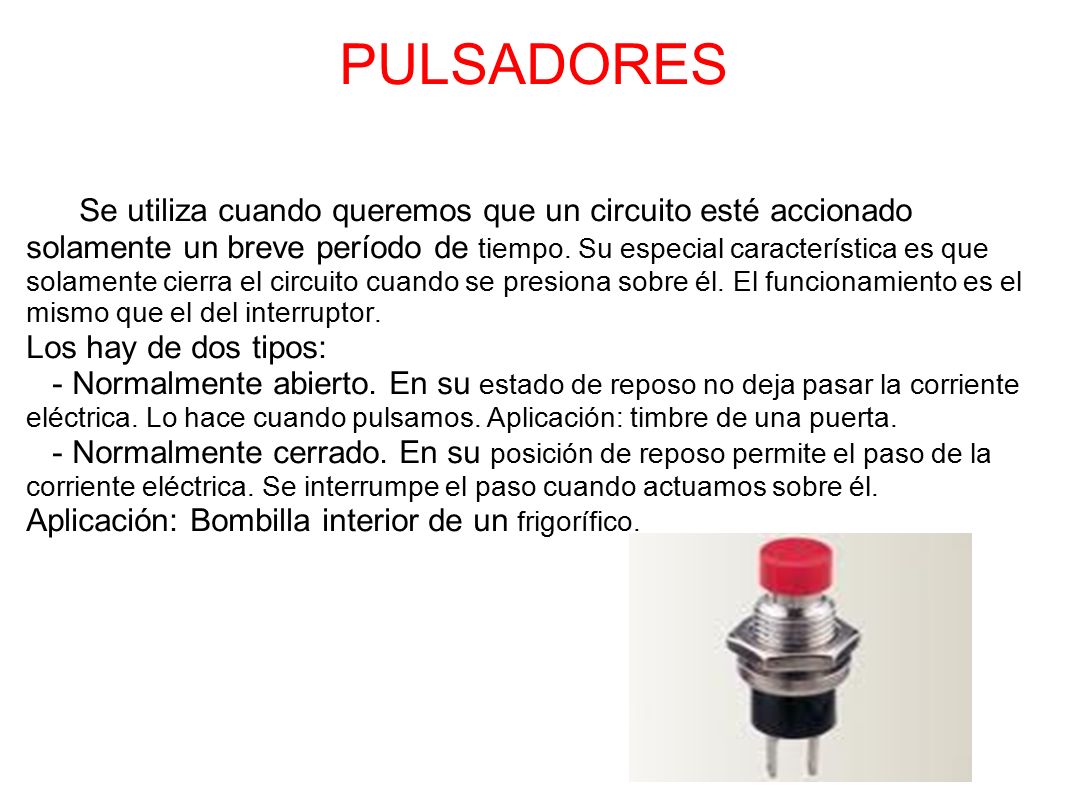

8 PULSADORES       Se utiliza cuando queremos que un circuito esté accionado solamente un breve período de tiempo. Su especial característica es que solamente cierra el circuito cuando se presiona sobre él. El funcionamiento es el mismo que el del interruptor. Los hay de dos tipos:    - Normalmente abierto. En su estado de reposo no deja pasar la corriente eléctrica. Lo hace cuando pulsamos. Aplicación: timbre de una puerta.    - Normalmente cerrado. En su posición de reposo permite el paso de la corriente eléctrica. Se interrumpe el paso cuando actuamos sobre él. Aplicación: Bombilla interior de un frigorífico.

9 TIPOS DE COLORES EN UNA INSTALACIÓN ELECTRICA
La normativa dice que los colores son: Para los conductores de fase serán: negro, marrón o gris. Para conductor neutro será: azul  Para conductor de tirerra serán :Amarillo y verde.

10   En electronica hai:  Los colores de fase, tienen una prioridad de uso, por ejemplo, si la instalación es monofásica (fase y neutro) debemos utilizar el negro, si la instalación es bifáfica (fase y fase) debemos utilizar el negro y el marrón, y si es trifásica (tres fases) entonces usamos negro, marrón y gris, en ese orden de prioridad.              trifasica

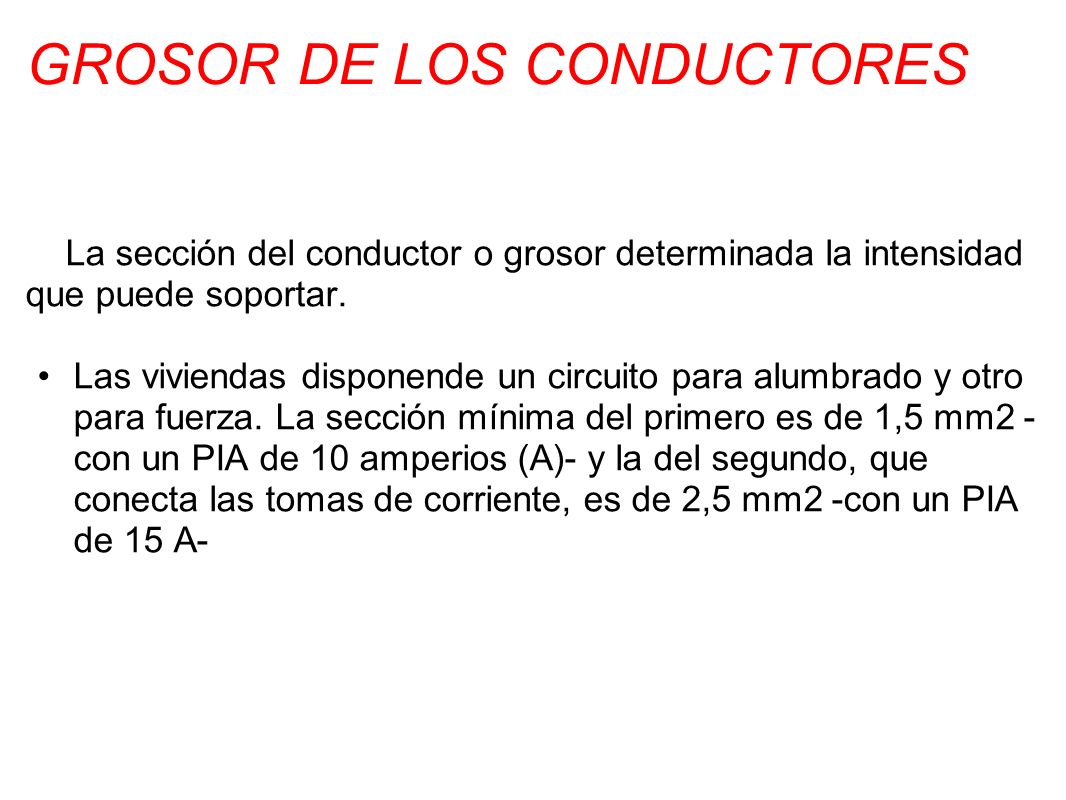

11 GROSOR DE LOS CONDUCTORES
    La sección del conductor o grosor determinada la intensidad que puede soportar. Las viviendas disponende un circuito para alumbrado y otro para fuerza. La sección mínima del primero es de 1,5 mm2 -con un PIA de 10 amperios (A)- y la del segundo, que conecta las tomas de corriente, es de 2,5 mm2 -con un PIA de 15 A-

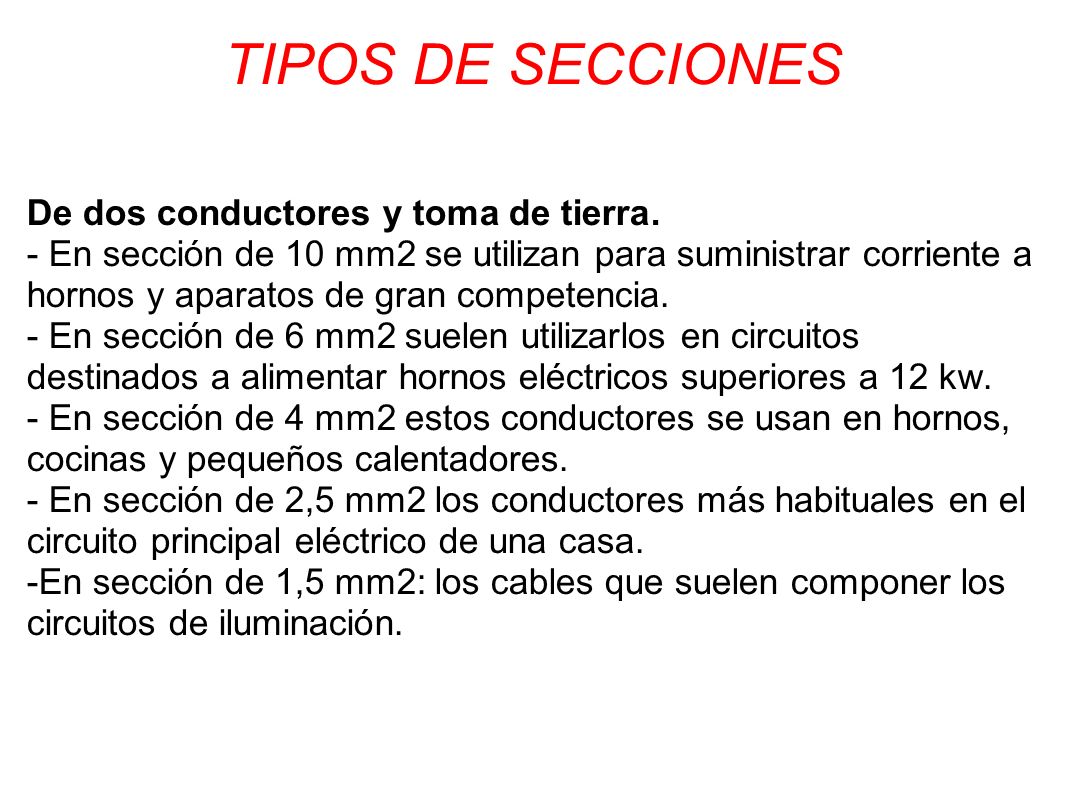

12 TIPOS DE SECCIONES De dos conductores y toma de tierra.
- En sección de 10 mm2 se utilizan para suministrar corriente a hornos y aparatos de gran competencia. - En sección de 6 mm2 suelen utilizarlos en circuitos destinados a alimentar hornos eléctricos superiores a 12 kw. - En sección de 4 mm2 estos conductores se usan en hornos, cocinas y pequeños calentadores. - En sección de 2,5 mm2 los conductores más habituales en el circuito principal eléctrico de una casa. -En sección de 1,5 mm2: los cables que suelen componer los circuitos de iluminación.

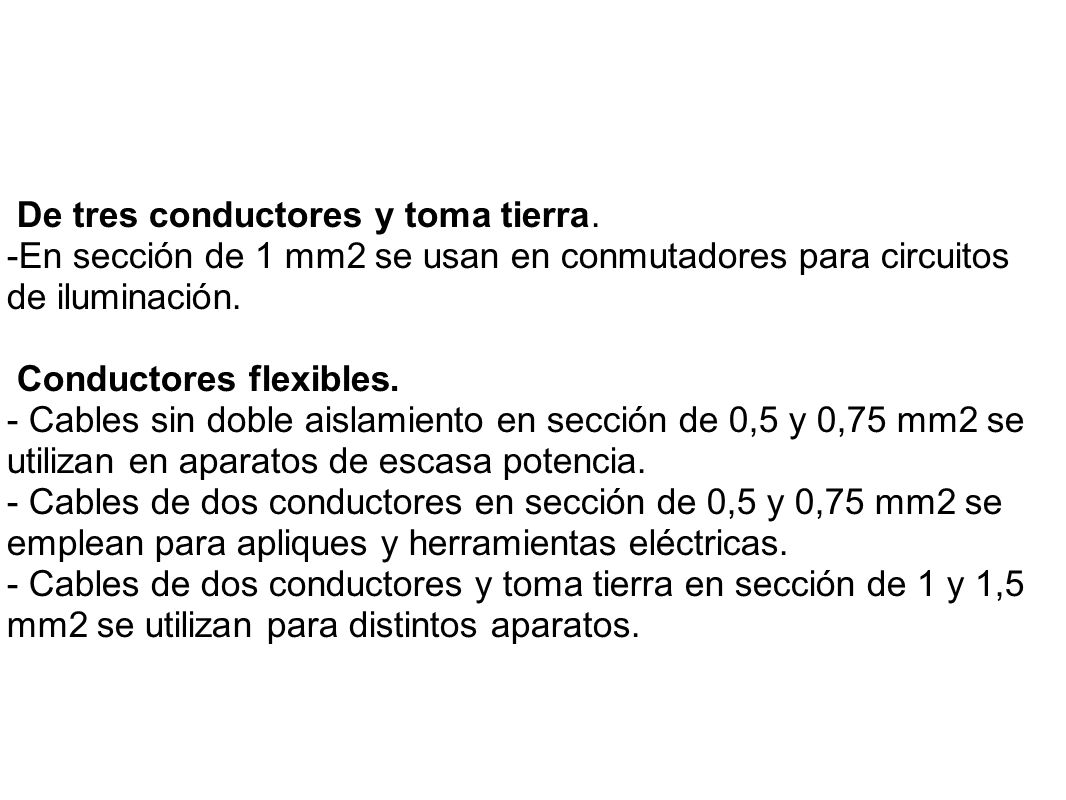

13 De tres conductores y toma tierra.
 De tres conductores y toma tierra. -En sección de 1 mm2 se usan en conmutadores para circuitos de iluminación.  Conductores flexibles. - Cables sin doble aislamiento en sección de 0,5 y 0,75 mm2 se utilizan en aparatos de escasa potencia. - Cables de dos conductores en sección de 0,5 y 0,75 mm2 se emplean para apliques y herramientas eléctricas. - Cables de dos conductores y toma tierra en sección de 1 y 1,5 mm2 se utilizan para distintos aparatos.

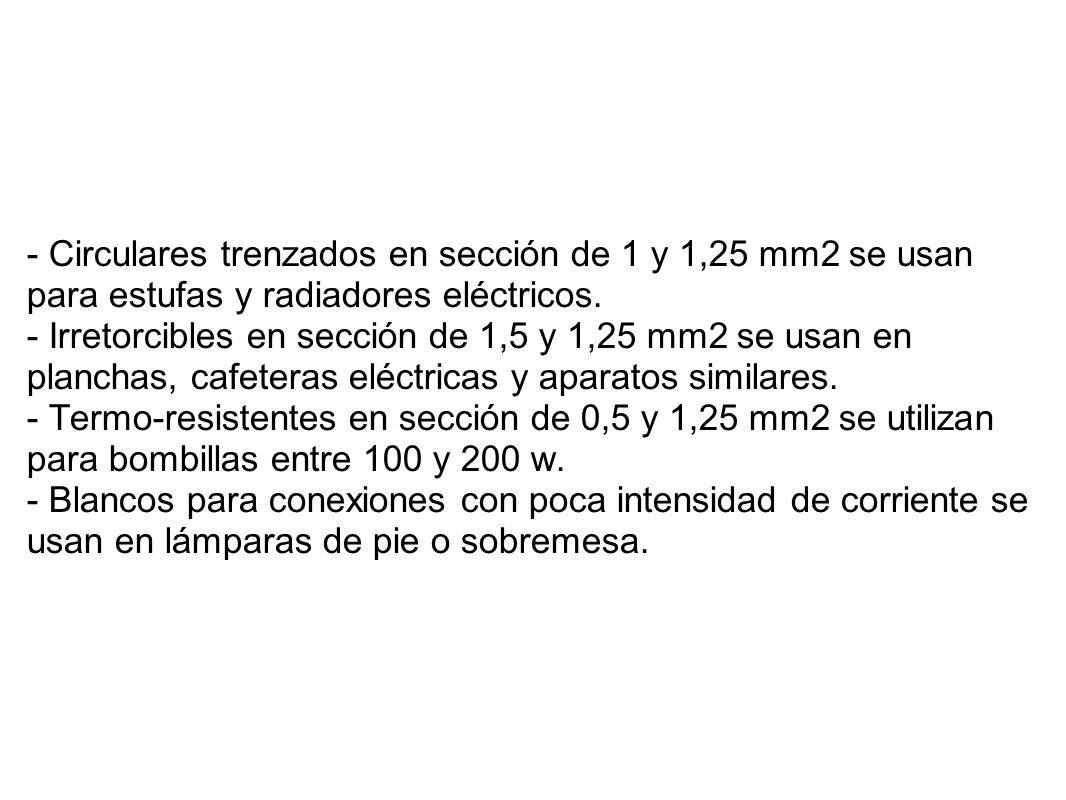

14 - Circulares trenzados en sección de 1 y 1,25 mm2 se usan para estufas y radiadores eléctricos. - Irretorcibles en sección de 1,5 y 1,25 mm2 se usan en planchas, cafeteras eléctricas y aparatos similares. - Termo-resistentes en sección de 0,5 y 1,25 mm2 se utilizan para bombillas entre 100 y 200 w. - Blancos para conexiones con poca intensidad de corriente se usan en lámparas de pie o sobremesa.

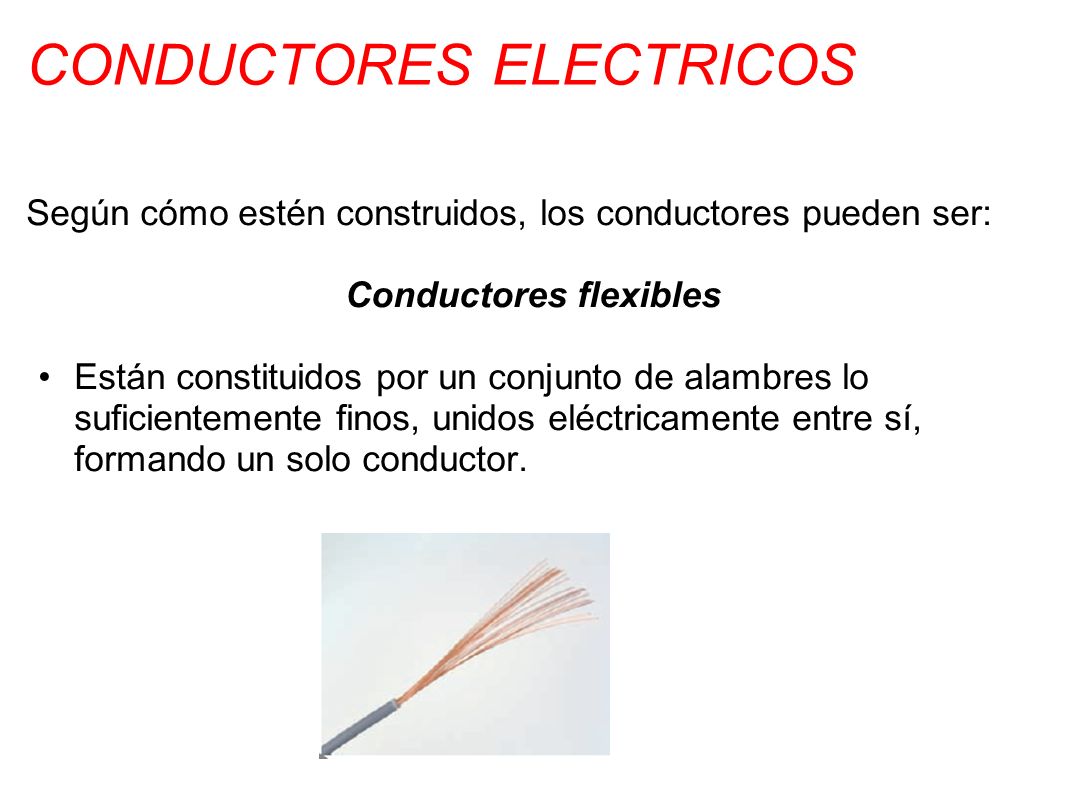

15 CONDUCTORES ELECTRICOS
Según cómo estén construidos, los conductores pueden ser: Conductores flexibles Están constituidos por un conjunto de alambres lo suficientemente finos, unidos eléctricamente entre sí, formando un solo conductor.

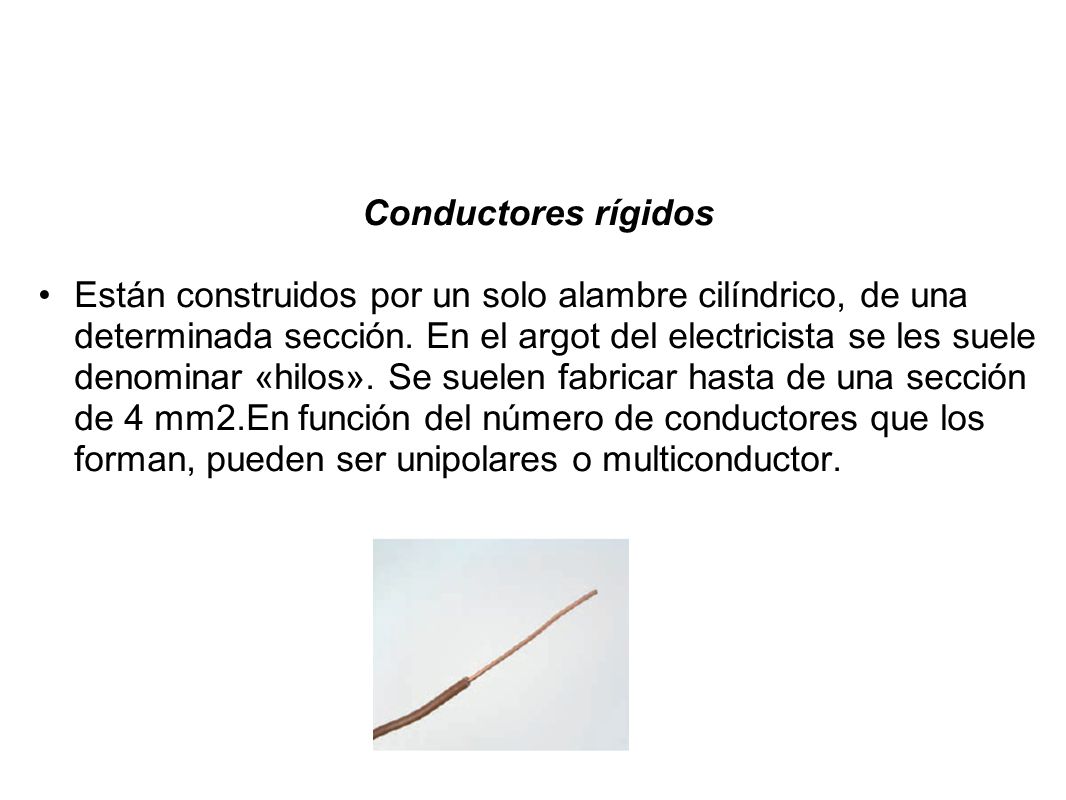

16  Conductores rígidos Están construidos por un solo alambre cilíndrico, de una determinada sección. En el argot del electricista se les suele denominar «hilos». Se suelen fabricar hasta de una sección de 4 mm2.En función del número de conductores que los forman, pueden ser unipolares o multiconductor.

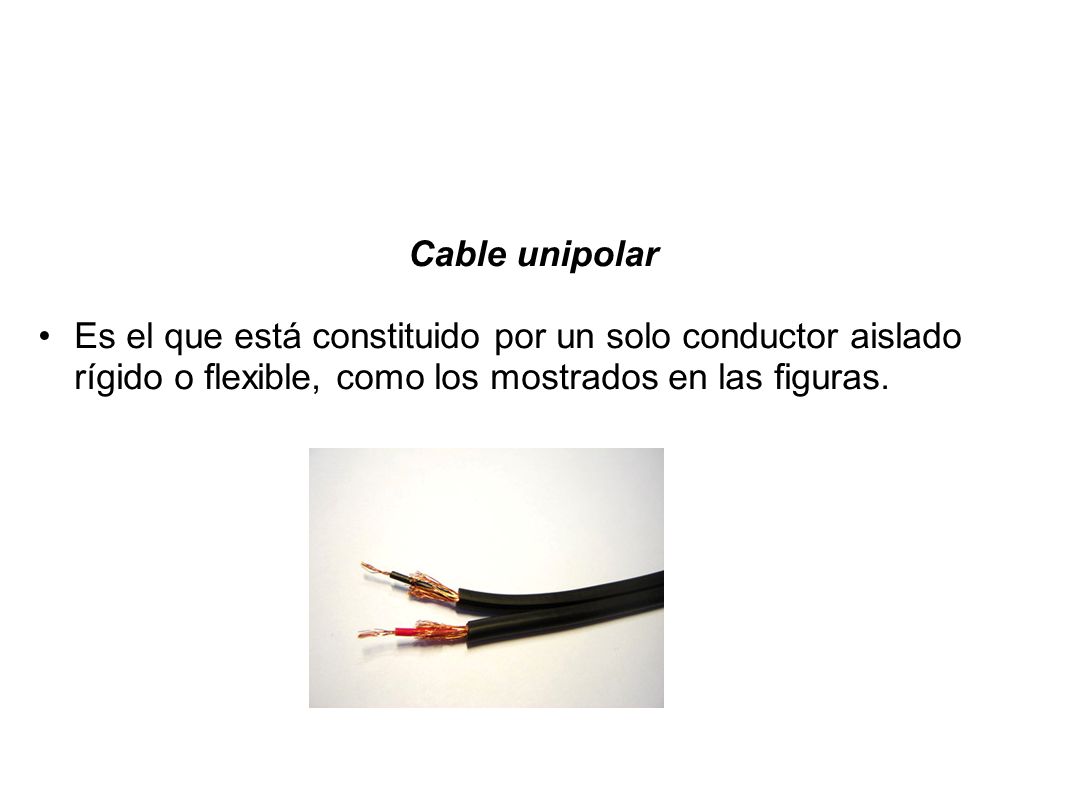

17 Cable unipolar Es el que está constituido por un solo conductor aislado rígido o flexible, como los mostrados en las figuras.

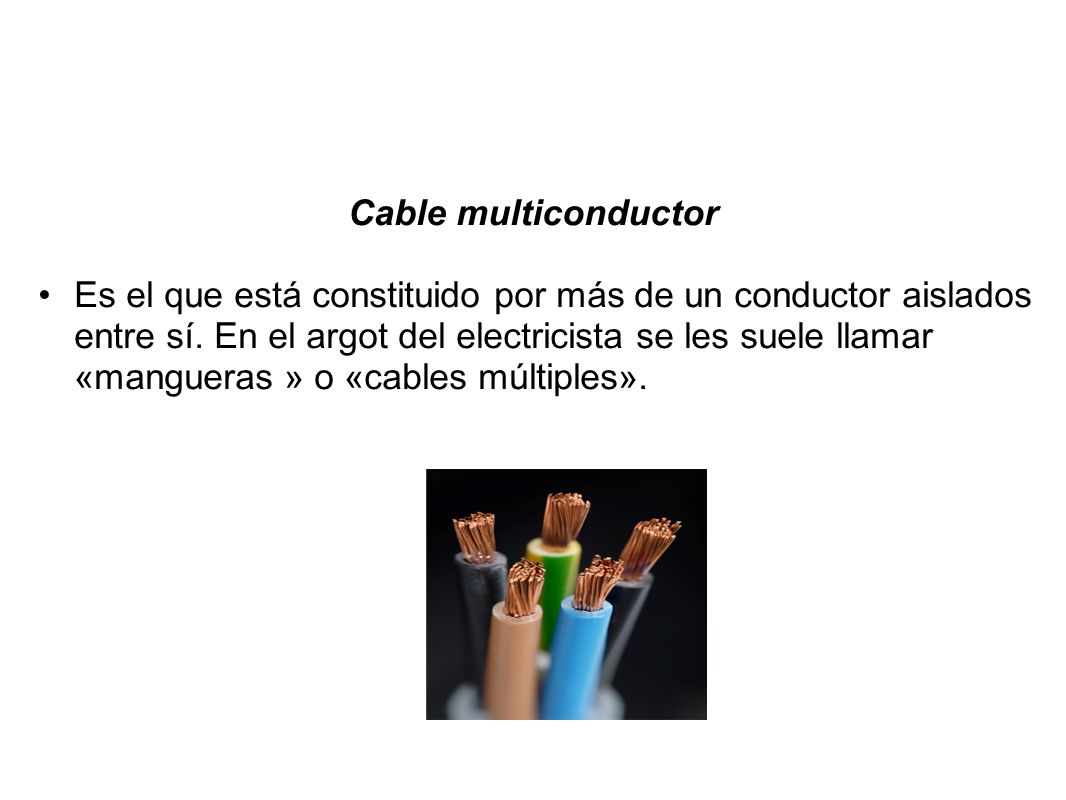

18 Cable multiconductor Es el que está constituido por más de un conductor aislados entre sí. En el argot del electricista se les suele llamar «mangueras » o «cables múltiples».
