1

2 Andrés Felipe Martínez Morales

3 Tipología de redes Se define como la cadena de comunicación usada por los computadores que conforman una red para comunicarse. Entre estas tenemos CAN LAN PAN MAN WAN

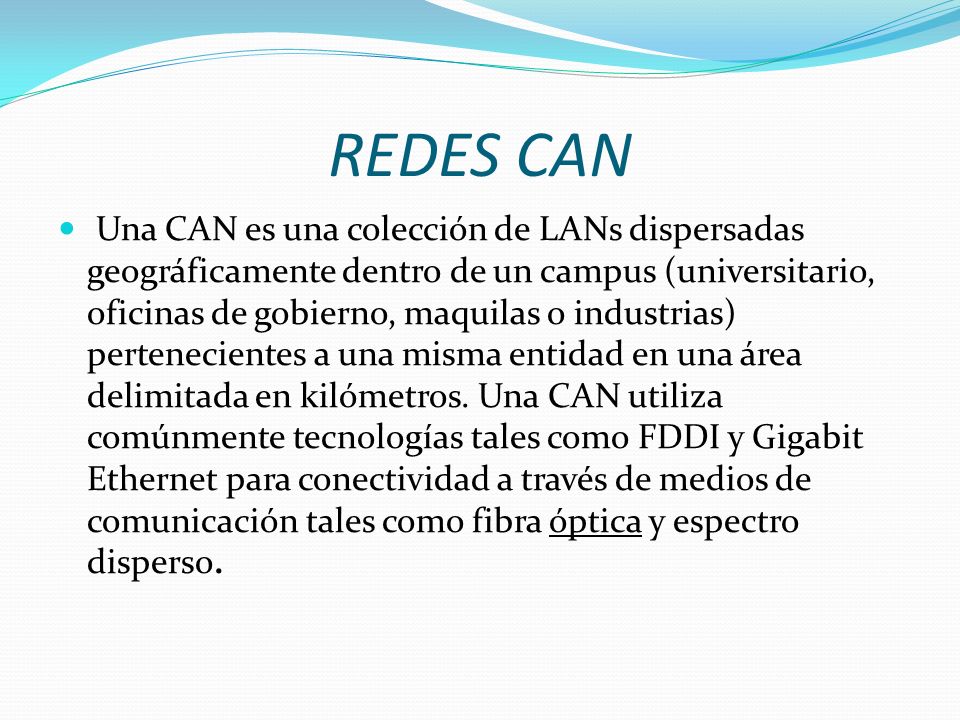

4 REDES CAN Una CAN es una colección de LANs dispersadas geográficamente dentro de un campus (universitario, oficinas de gobierno, maquilas o industrias) pertenecientes a una misma entidad en una área delimitada en kilómetros. Una CAN utiliza comúnmente tecnologías tales como FDDI y Gigabit Ethernet para conectividad a través de medios de comunicación tales como fibra óptica y espectro disperso.

5 REDES WAN Son redes punto a punto que interconectan países y continentes. Al tener que recorrer una gran distancia sus velocidades son menores que en las LAN aunque son capaces de transportar una mayor cantidad de datos. Una subred está formada por dos componentes: Líneas de transmisión: Elementos interruptores (Rosters):

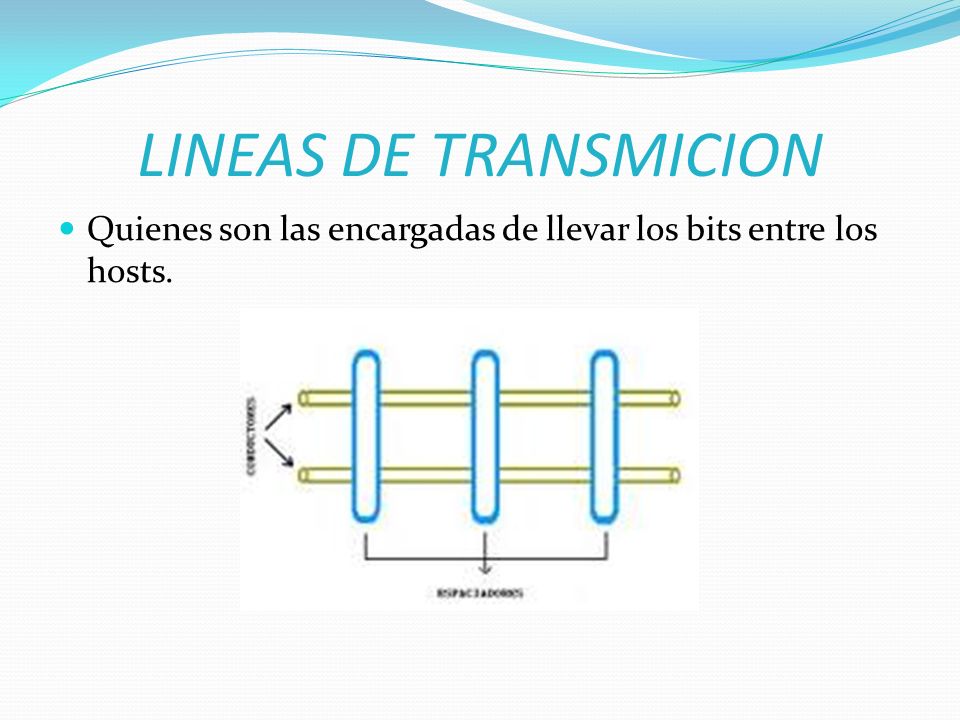

6 LINEAS DE TRANSMICION Quienes son las encargadas de llevar los bits entre los hosts.

7 ELEMENTOS DE INTERRUPTORES Son computadoras especializadas usadas por dos o más líneas de transmisión. Para que un paquete llegue de un rosters a otro, generalmente debe pasar por Reuters intermedios, cada uno de estos lo recibe por una línea de entrada, lo almacena y cuando una línea de salida está libre, lo retransmite

8 REDES MAN Comprenden una ubicación geográfica determinada "ciudad, municipio", y su distancia de cobertura es mayor de 4 Kmts. Son redes con dos buses unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos. Es básicamente una gran versión de LAN y usa una tecnología similar. REDES PUNTO A PUNTO REDES BASADAS EN SERVIDOR

9 REDES PUNTO A PUNTO En una red punto a punto cada computadora puede actuar como cliente y como servidor. Las redes punto a punto hacen que el compartir datos y periféricos sea fácil para un pequeño grupo de gente. En una ambiente punto a punto, la seguridad es difícil, porque la administración no está centralizada.

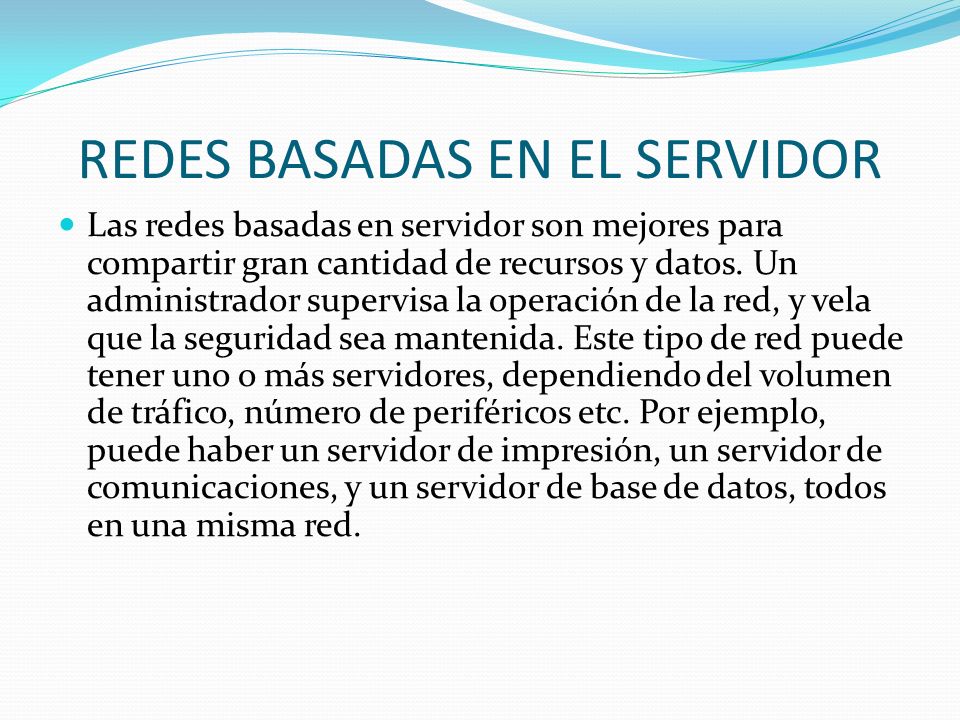

10 REDES BASADAS EN EL SERVIDOR Las redes basadas en servidor son mejores para compartir gran cantidad de recursos y datos. Un administrador supervisa la operación de la red, y vela que la seguridad sea mantenida. Este tipo de red puede tener uno o más servidores, dependiendo del volumen de tráfico, número de periféricos etc. Por ejemplo, puede haber un servidor de impresión, un servidor de comunicaciones, y un servidor de base de datos, todos en una misma red.

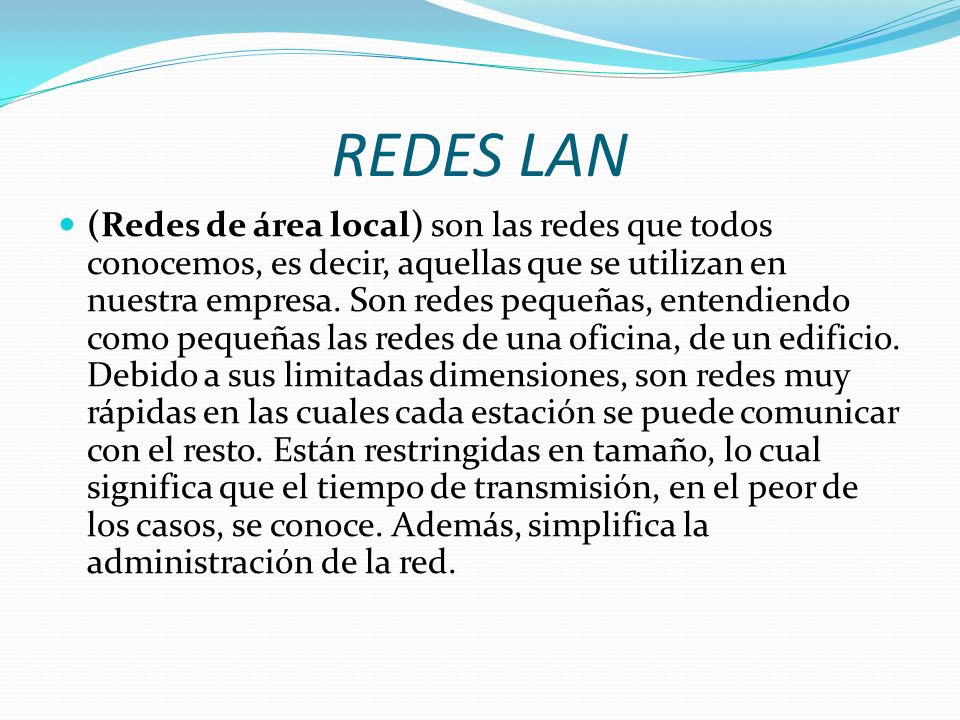

11 REDES LAN (Redes de área local) son las redes que todos conocemos, es decir, aquellas que se utilizan en nuestra empresa. Son redes pequeñas, entendiendo como pequeñas las redes de una oficina, de un edificio. Debido a sus limitadas dimensiones, son redes muy rápidas en las cuales cada estación se puede comunicar con el resto. Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los casos, se conoce. Además, simplifica la administración de la red.

12 REDES PAN (Red de administración personal) son redes pequeñas, las cuales están conformadas por no más de 8 equipos, por ejemplo: café Internet.

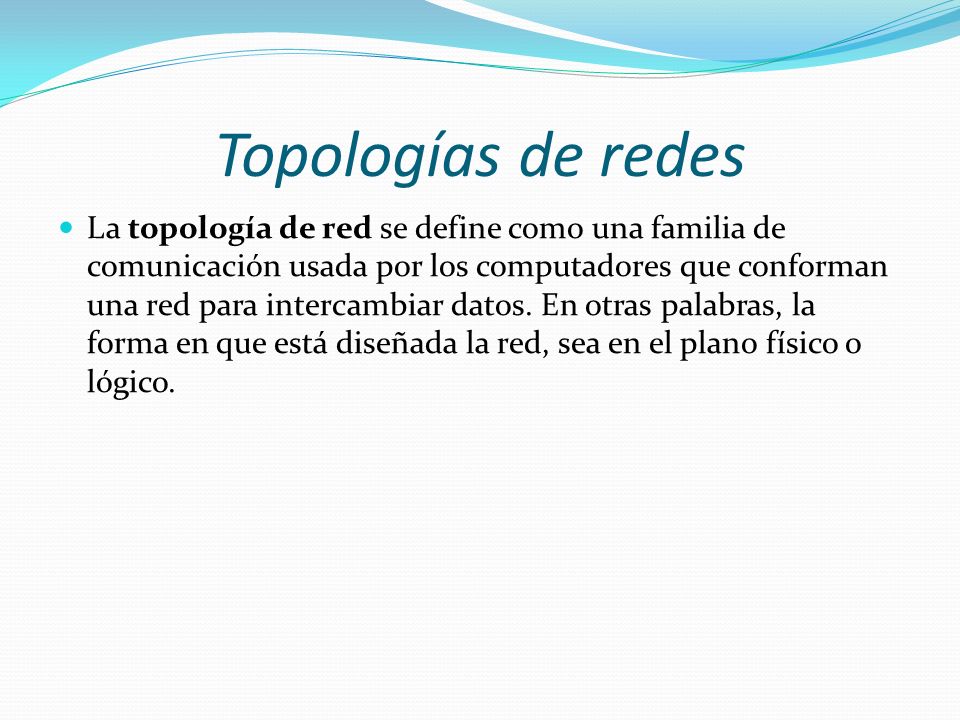

13 Topologías de redes La topología de red se define como una familia de comunicación usada por los computadores que conforman una red para intercambiar datos. En otras palabras, la forma en que está diseñada la red, sea en el plano físico o lógico.

14

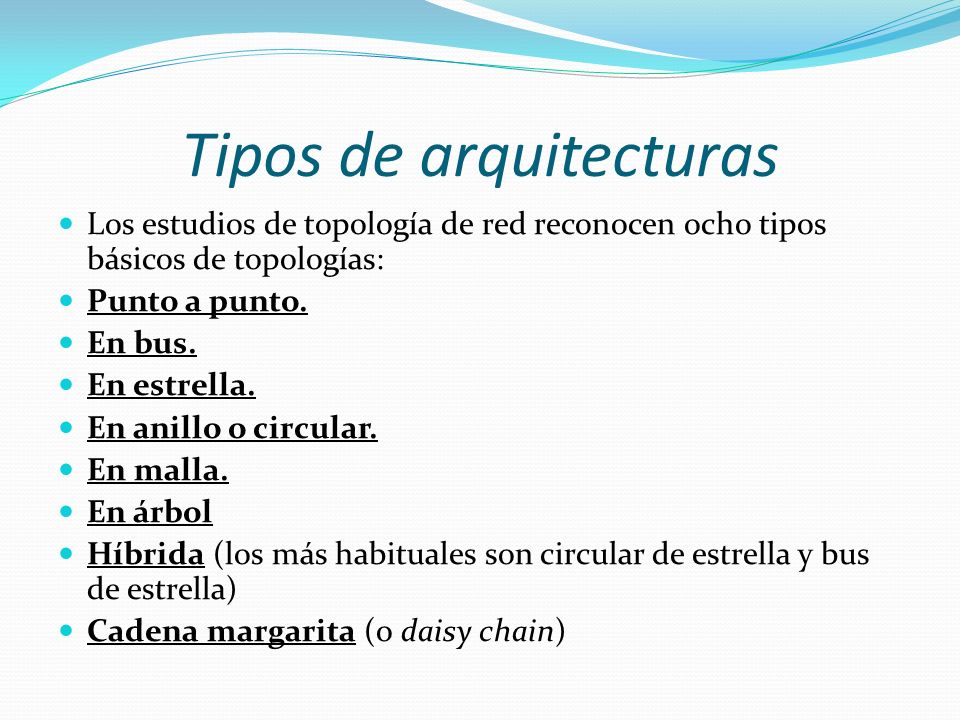

15 Tipos de arquitecturas Los estudios de topología de red reconocen ocho tipos básicos de topologías: Punto a punto. En bus. En estrella. En anillo o circular. En malla. En árbol Híbrida (los más habituales son circular de estrella y bus de estrella) Cadena margarita (o daisy chain)

16

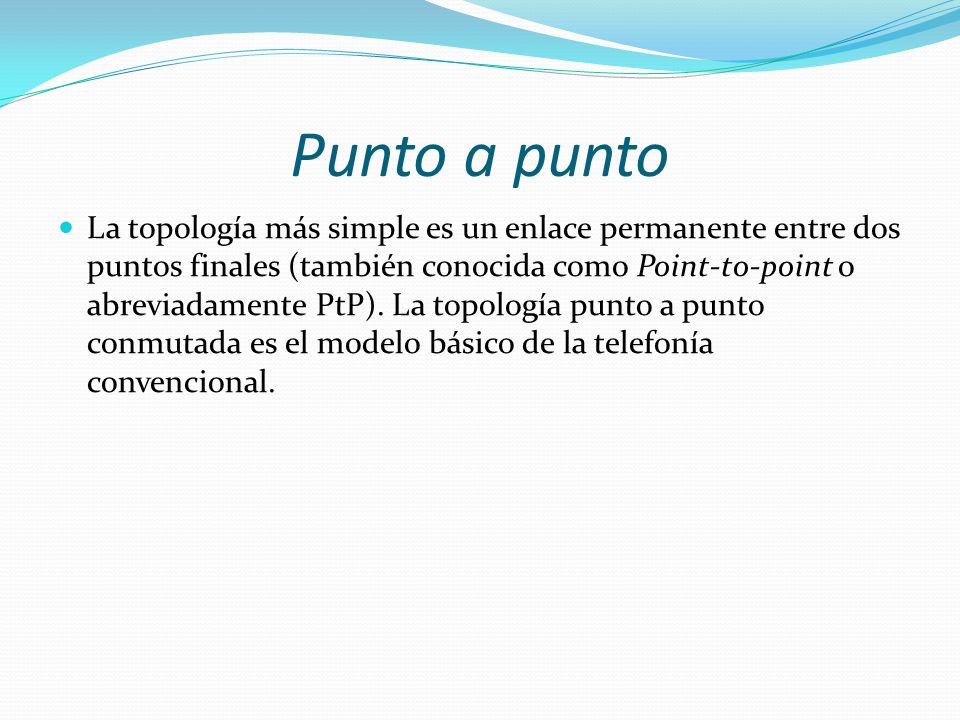

17 Punto a punto La topología más simple es un enlace permanente entre dos puntos finales (también conocida como Point-to-point o abreviadamente PtP). La topología punto a punto conmutada es el modelo básico de la telefonía convencional.

18 Permanente (dedicada) De las distintas variaciones de la topología de punto a punto, es la más fácil de entender, y consiste en un canal de comunicaciones punto-a-punto que parece, para el usuario, estar permanentemente asociado con los dos puntos finales. Un teléfono infantil de lata es un ejemplo de canal dedicado físico.

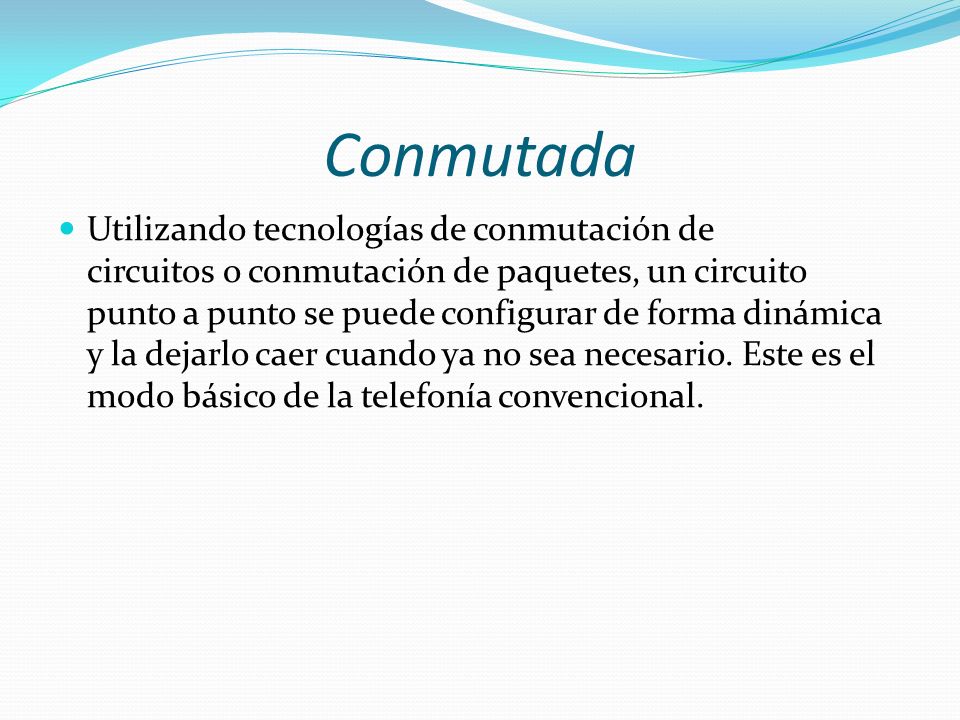

19 Conmutada Utilizando tecnologías de conmutación de circuitos o conmutación de paquetes, un circuito punto a punto se puede configurar de forma dinámica y la dejarlo caer cuando ya no sea necesario. Este es el modo básico de la telefonía convencional.

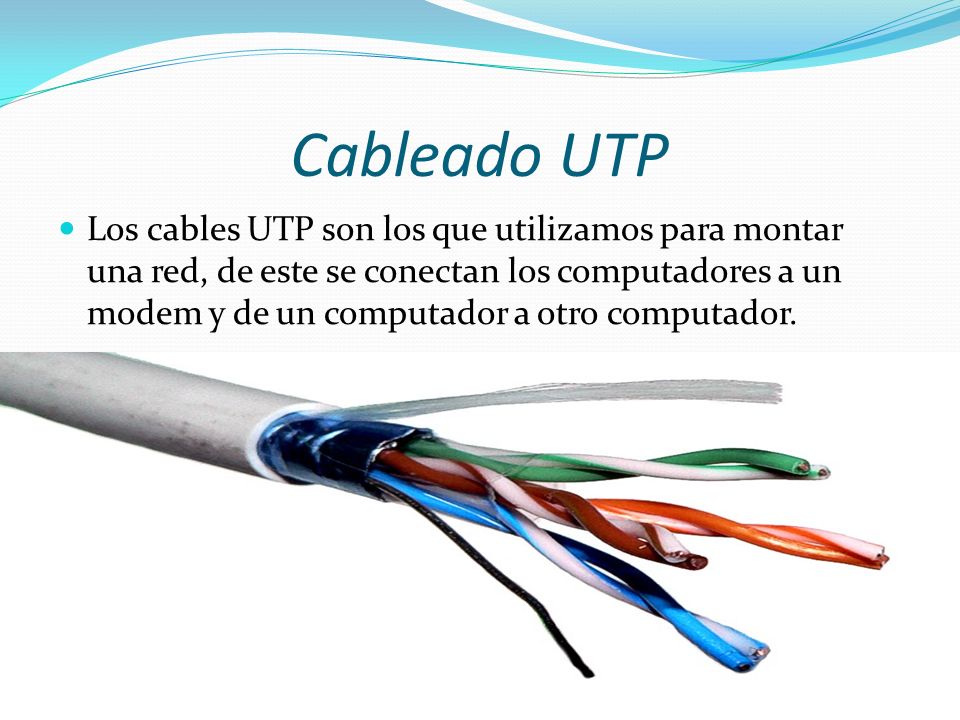

20 Cableado UTP Los cables UTP son los que utilizamos para montar una red, de este se conectan los computadores a un modem y de un computador a otro computador.

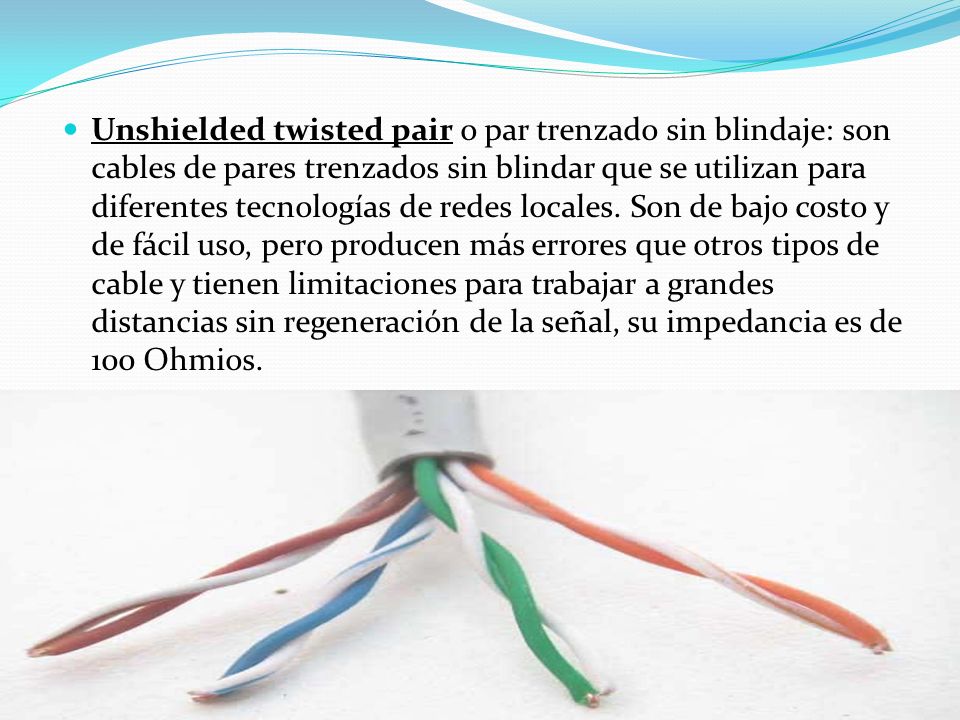

21 Unshielded twisted pair o par trenzado sin blindaje: son cables de pares trenzados sin blindar que se utilizan para diferentes tecnologías de redes locales. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal, su impedancia es de 100 Ohmios.

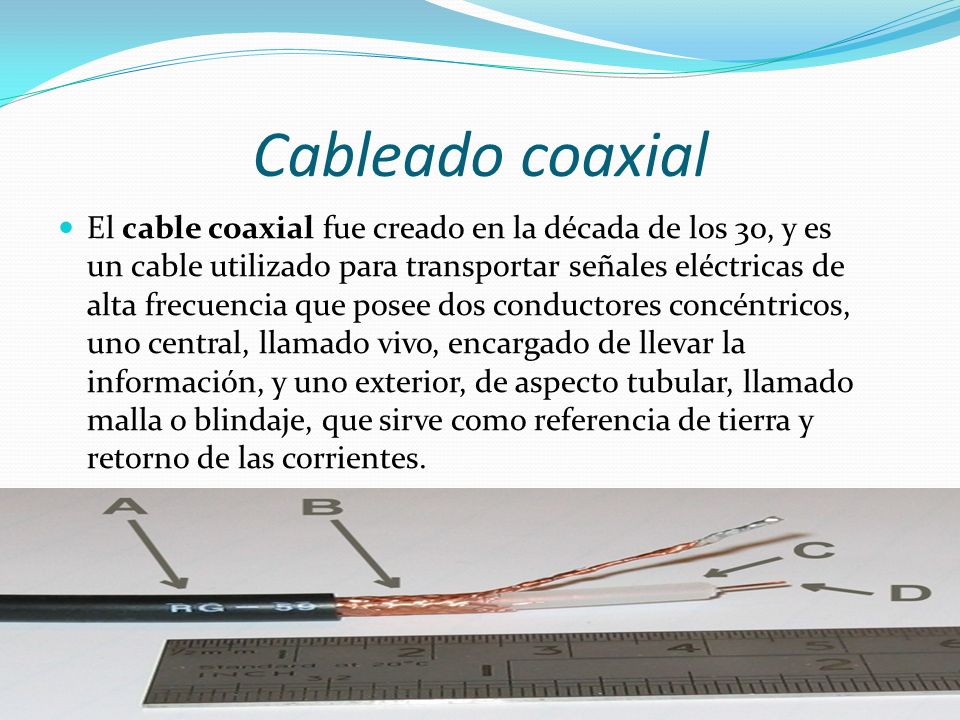

22 Cableado coaxial El cable coaxial fue creado en la década de los 30, y es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes.

23 Aplicaciones tecnológicas Se puede encontrar un cable coaxial: entre la antena y el televisor; en las redes urbanas de televisión por cable (CATV) e Internet; entre un emisor y su antena de emisión (equipos de radioaficionados); en las líneas de distribución de señal de vídeo (se suele usar el RG-59); en las redes de transmisión de datos como Ethernet en sus antiguas versiones 10BASE2 y 10BASE5; en las redes telefónicas interurbanas y en los cables submarinos.

24 Fibra óptica La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

25

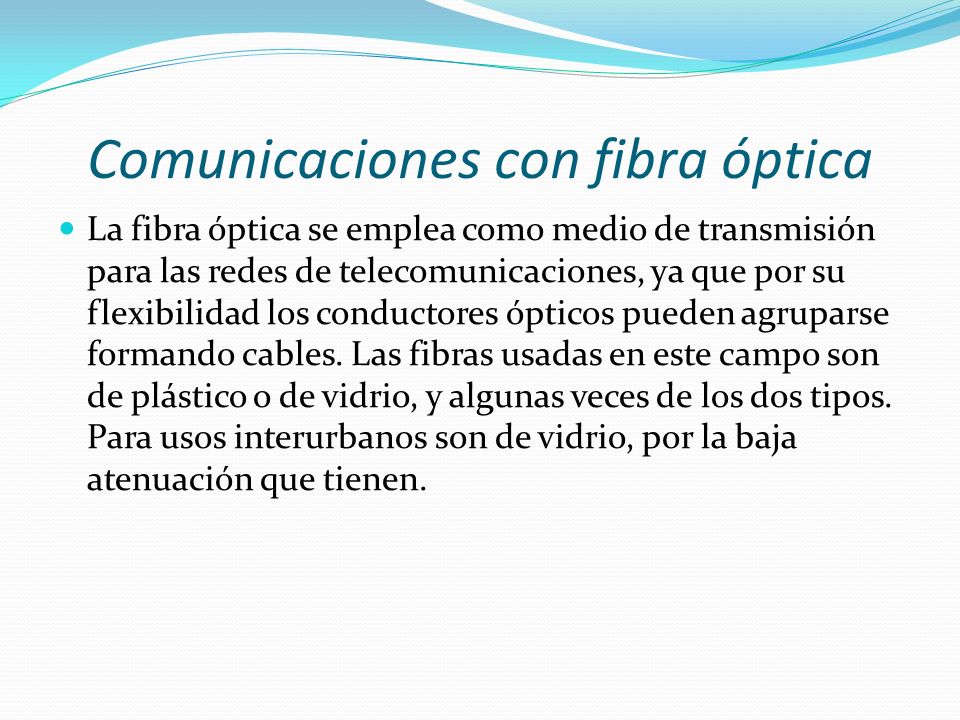

26 Comunicaciones con fibra óptica La fibra óptica se emplea como medio de transmisión para las redes de telecomunicaciones, ya que por su flexibilidad los conductores ópticos pueden agruparse formando cables. Las fibras usadas en este campo son de plástico o de vidrio, y algunas veces de los dos tipos. Para usos interurbanos son de vidrio, por la baja atenuación que tienen.

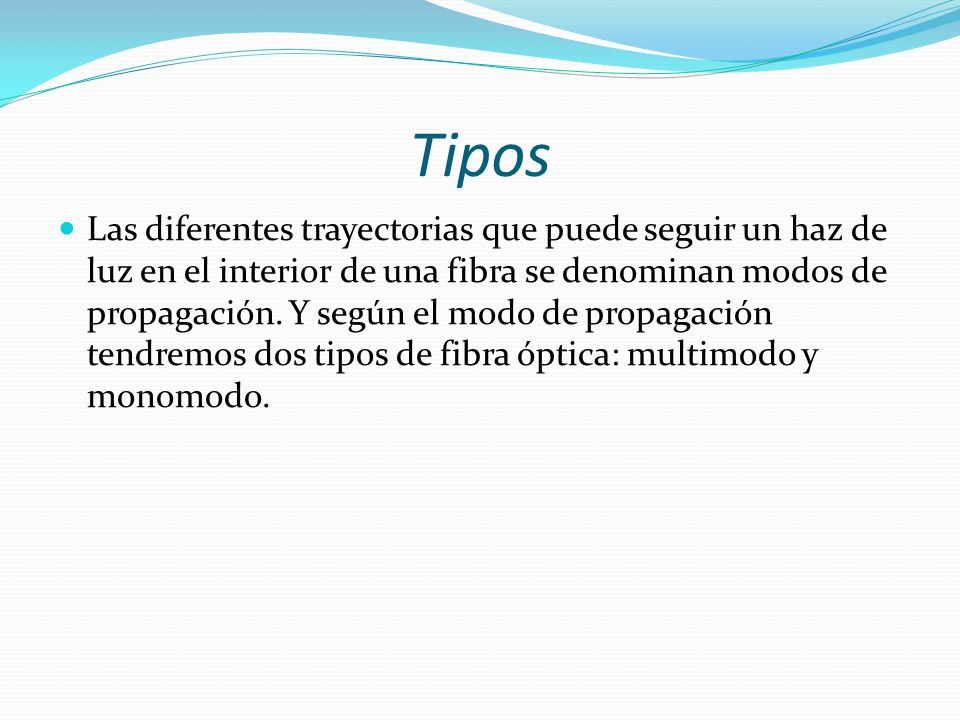

27 Tipos Las diferentes trayectorias que puede seguir un haz de luz en el interior de una fibra se denominan modos de propagación. Y según el modo de propagación tendremos dos tipos de fibra óptica: multimodo y monomodo.

28 Fibra multimodo Una fibra multimodo es aquella en la que los haces de luz pueden circular por más de un modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede tener más de mil modos de propagación de luz.

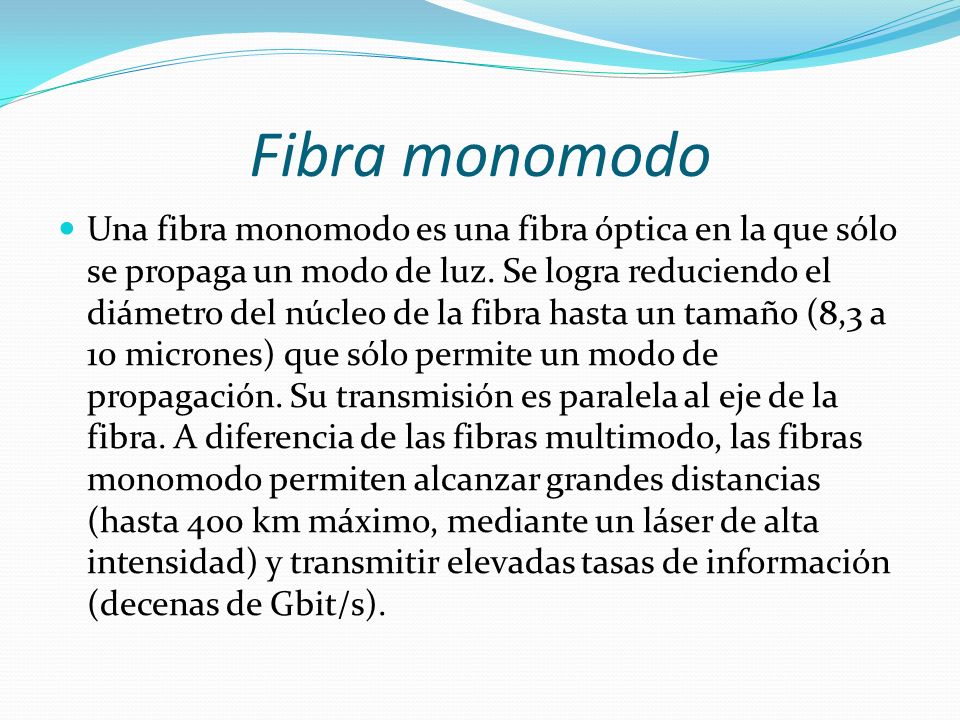

29 Fibra monomodo Una fibra monomodo es una fibra óptica en la que sólo se propaga un modo de luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones) que sólo permite un modo de propagación. Su transmisión es paralela al eje de la fibra. A diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias (hasta 400 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de información (decenas de Gbit/s).
