1 Lección 1 Introducción

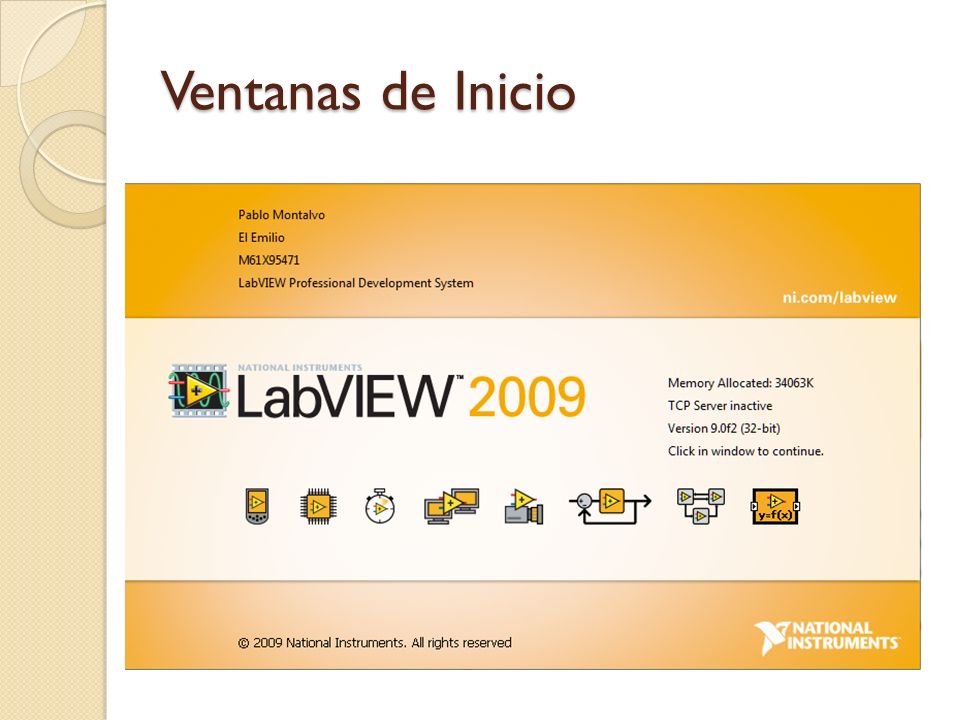

2 Ventanas de Inicio

3 Clic

4 Ventanas de Inicio

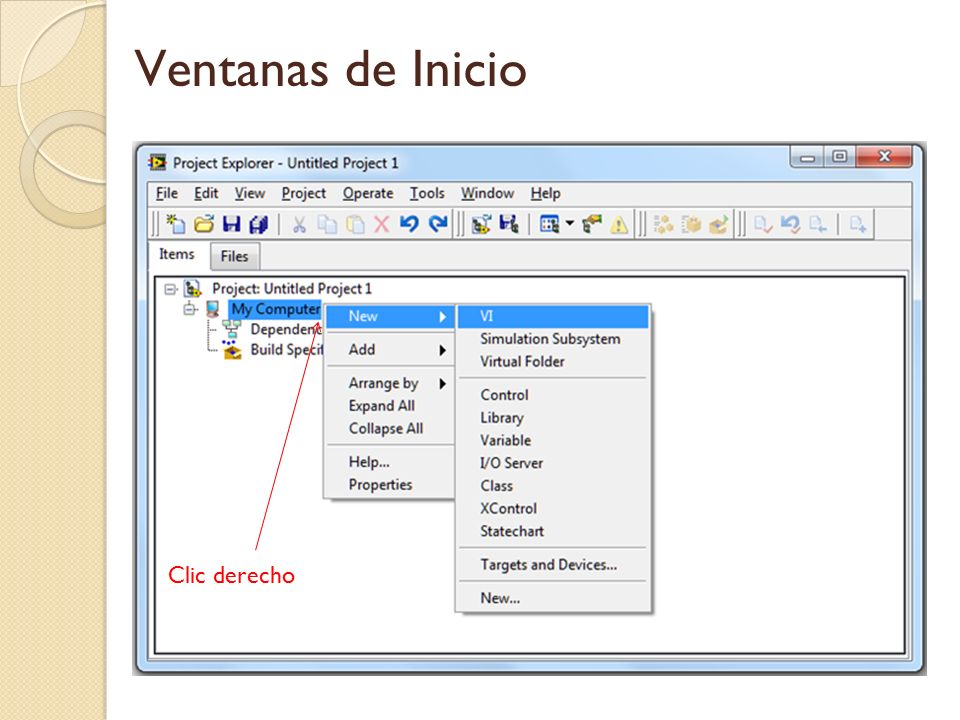

5 Clic derecho

6 Ventanas de Inicio Clic

7 Pantallas de LabVIEW Panel Frontal Diagrama de Bloques

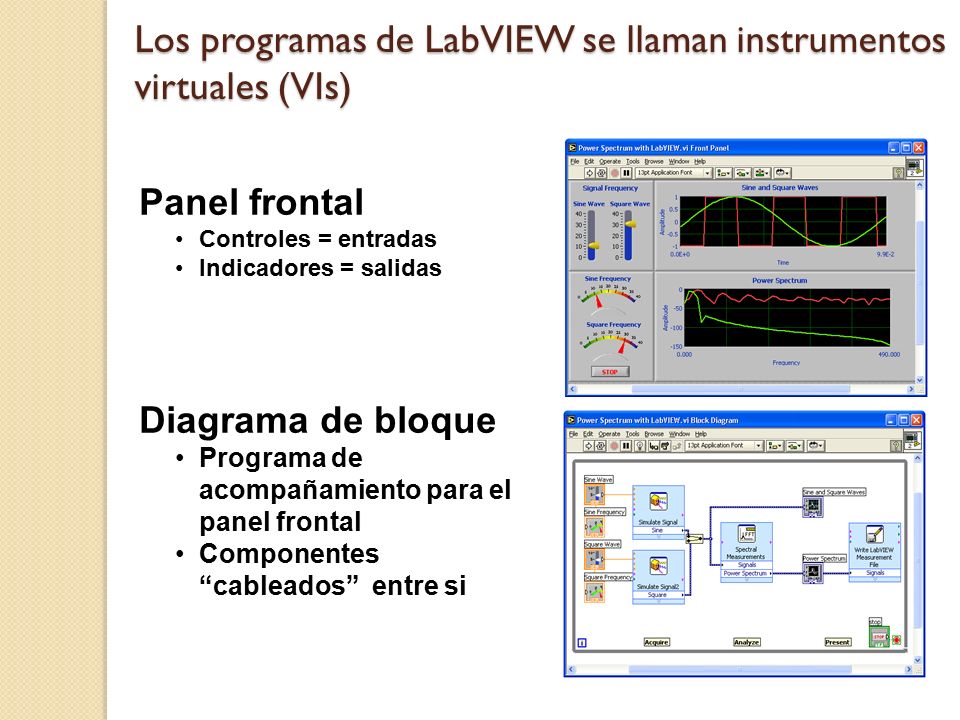

8 Panel frontal Controles = entradas Indicadores = salidas Diagrama de bloque Programa de acompañamiento para el panel frontal Componentes “cableados” entre si Los programas de LabVIEW se llaman instrumentos virtuales (VIs)

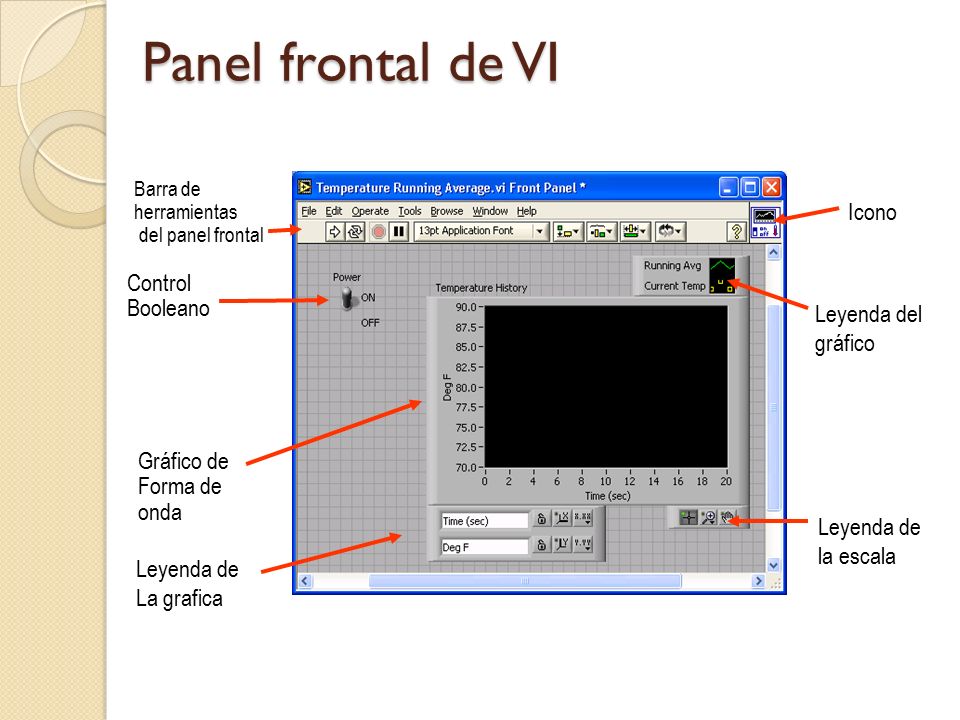

9 Panel frontal de VI Barra de herramientas del panel frontal Leyenda del gráfico Control Booleano Gráfico de Forma de onda Icono Leyenda de La grafica Leyenda de la escala

10 VI Diagrama de bloque Cableado de datos Terminal grafica SubVI Estructura While loop Barra de Herramientas Del diagrama de Bloque Función de dividir Constante numérica Función de tiempo Terminal de control booleano

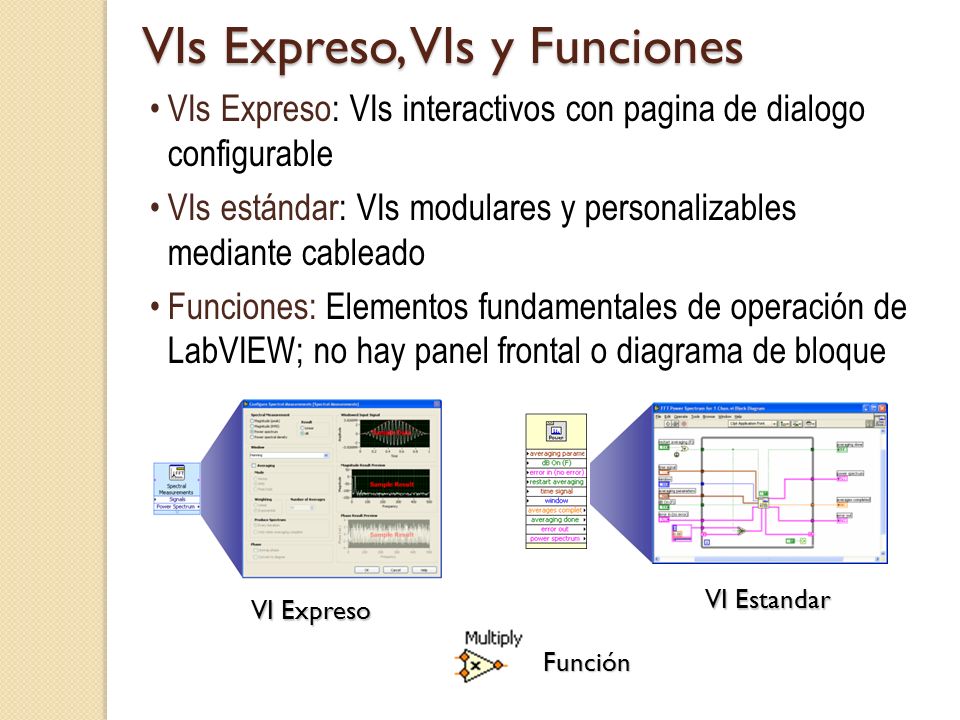

11 VIs Expreso, VIs y Funciones VIs Expreso: VIs interactivos con pagina de dialogo configurable VIs estándar: VIs modulares y personalizables mediante cableado Funciones: Elementos fundamentales de operación de LabVIEW; no hay panel frontal o diagrama de bloque VI Expreso VI Estandar Función

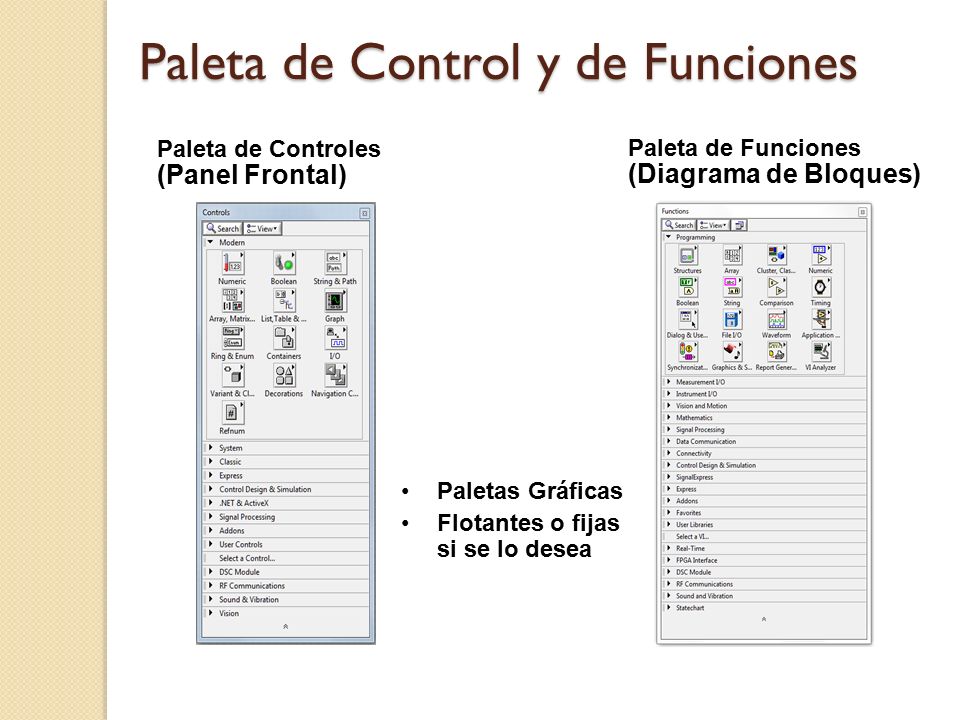

12 Paleta de Control y de Funciones Paletas Gráficas Flotantes o fijas si se lo desea Paleta de Controles (Panel Frontal) Paleta de Funciones (Diagrama de Bloques)

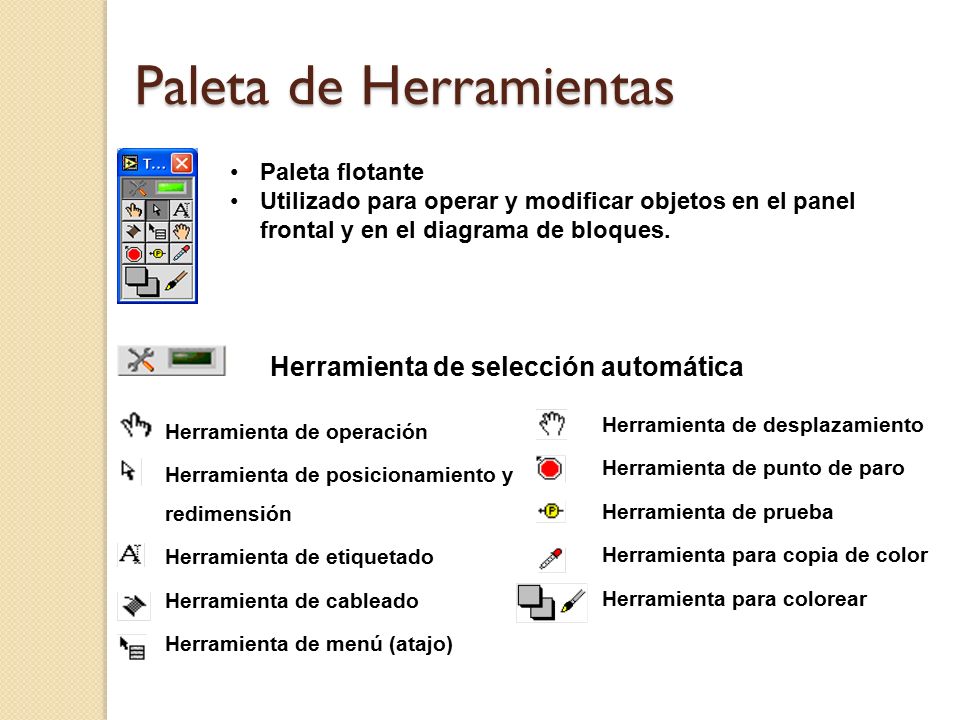

13 Paleta de Herramientas Paleta flotante Utilizado para operar y modificar objetos en el panel frontal y en el diagrama de bloques. Herramienta de desplazamiento Herramienta de punto de paro Herramienta de prueba Herramienta para copia de color Herramienta para colorear Herramienta de operación Herramienta de posicionamiento y redimensión Herramienta de etiquetado Herramienta de cableado Herramienta de menú (atajo) Herramienta de selección automática

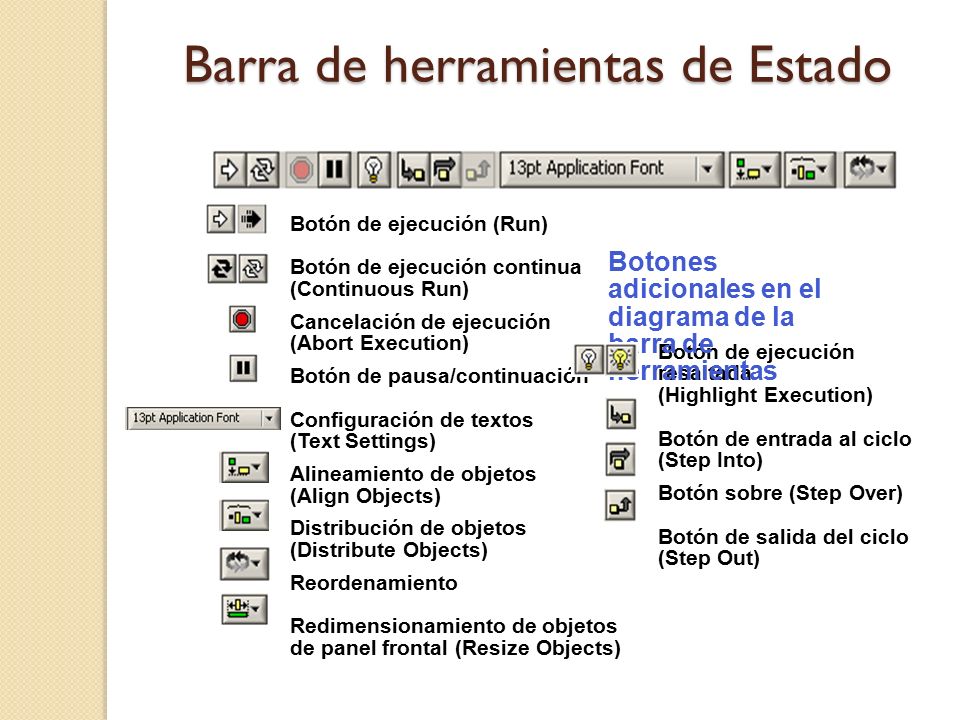

14 Barra de herramientas de Estado Botón de ejecución (Run) Botón de ejecución continua (Continuous Run) Cancelación de ejecución (Abort Execution) Botón de pausa/continuación Configuración de textos (Text Settings) Alineamiento de objetos (Align Objects) Distribución de objetos (Distribute Objects) Reordenamiento Redimensionamiento de objetos de panel frontal (Resize Objects) Botón de ejecución resaltada (Highlight Execution) Botón de entrada al ciclo (Step Into) Botón sobre (Step Over) Botón de salida del ciclo (Step Out) Botones adicionales en el diagrama de la barra de herramientas

15 No borre esta Diapositiva

16 Abra y Ejecute un Instrumento Virtual Buscador de Ejemplos Clic

17 Búsqueda de Ejemplos Clic

18 Ventana de Ejemplos

19 Ejemplo Clic

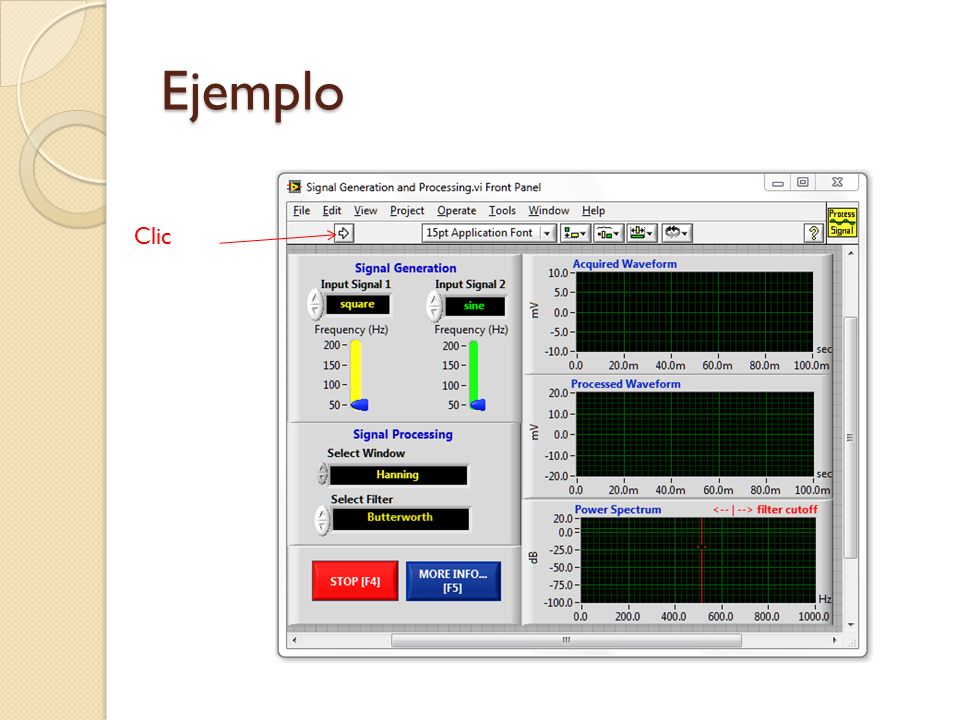

20 Ejemplo

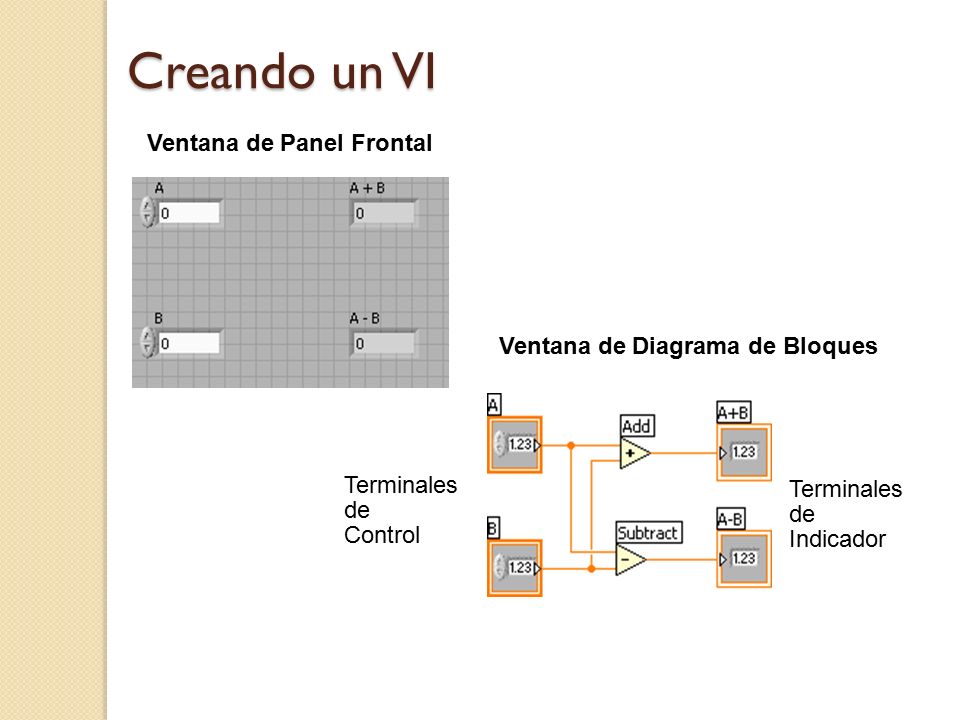

21 Creando un VI Terminales de Control Ventana de Diagrama de Bloques Ventana de Panel Frontal Terminales de Indicador

22 Creando un VI – Diagrama de Bloques Funciones

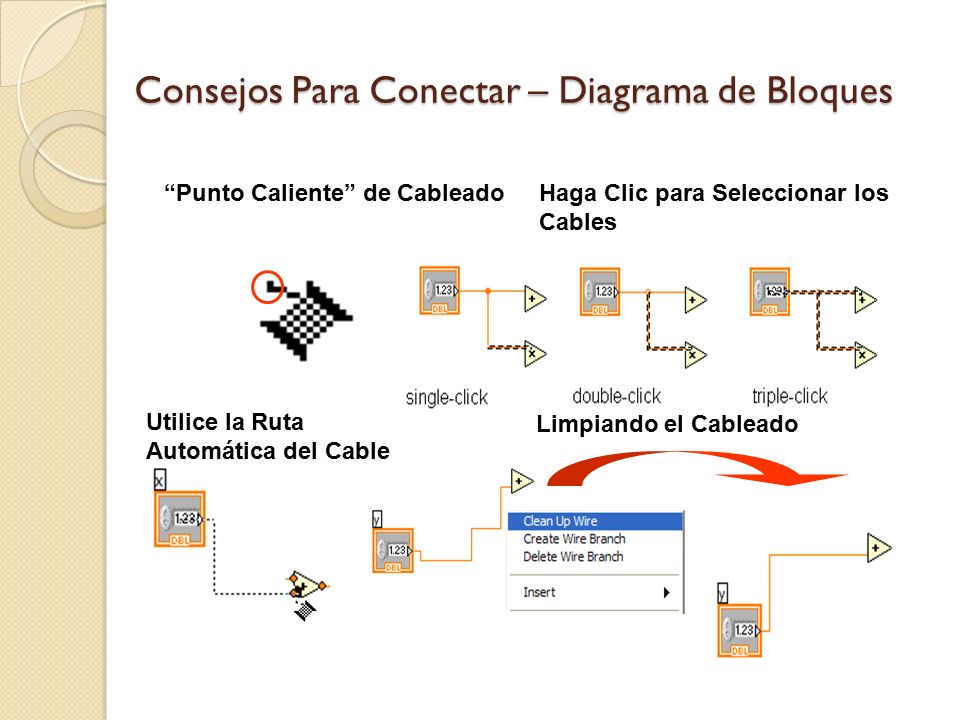

23 Consejos Para Conectar – Diagrama de Bloques “Punto Caliente” de Cableado Limpiando el Cableado Utilice la Ruta Automática del Cable Haga Clic para Seleccionar los Cables

24 No Borrar Esta Diapositiva

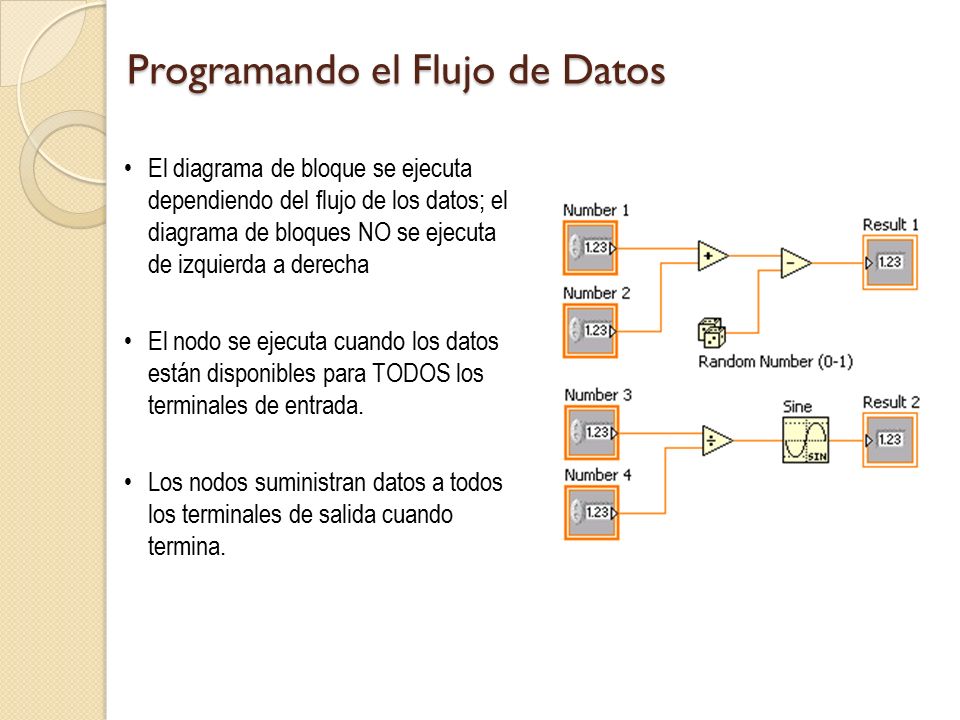

25 El diagrama de bloque se ejecuta dependiendo del flujo de los datos; el diagrama de bloques NO se ejecuta de izquierda a derecha El nodo se ejecuta cuando los datos están disponibles para TODOS los terminales de entrada. Los nodos suministran datos a todos los terminales de salida cuando termina. Programando el Flujo de Datos

26 Opciones de Ayuda Contexto de la Ayuda Ayuda en línea Congelar Ayuda Ayuda del Diagrama Simple/Complejo Ctrl + H Referencias en Línea Todos los menús en línea Clic en las funciones del diagrama para tener acceso directo a la información en línea.

27 No Borrar Esta Diapositiva

28 Resumen Los instrumentos virtuales (Vis) tienen tres partes principales: El panel frontal, que es la interfaz al usuario de un programa. ◦ Los controles especifican entradas y los indicadores despliegan salidas. ◦ La paleta de Controls se utiliza para poner controles e indicadores en la ventana del panel frontal. Para tener acceso a la paleta de Controles, oprima el botón derecho del mouse en una área abierta de la ventana del panel. El diagrama de bloques es el código ejecutable compuesto de nodos, terminales y cables. ◦ La barra de menús contiene varios menús pull-down. ◦ La paleta de Tools se utiliza para tener acceso a las herramientas de Operación, Edición y Depuración. ◦ La paleta de Functions se utiliza para colocar nodos (funciones y subVIs). Para tener acceso a la paleta de Functions, oprima el botón derecho del mouse en un área abierta de la ventana de diagrama de bloques. El Icono / conector Oprimir el botón derecho del mouse sobre los componentes individuales de un objeto le permite accesar los menús pop-up del objeto.

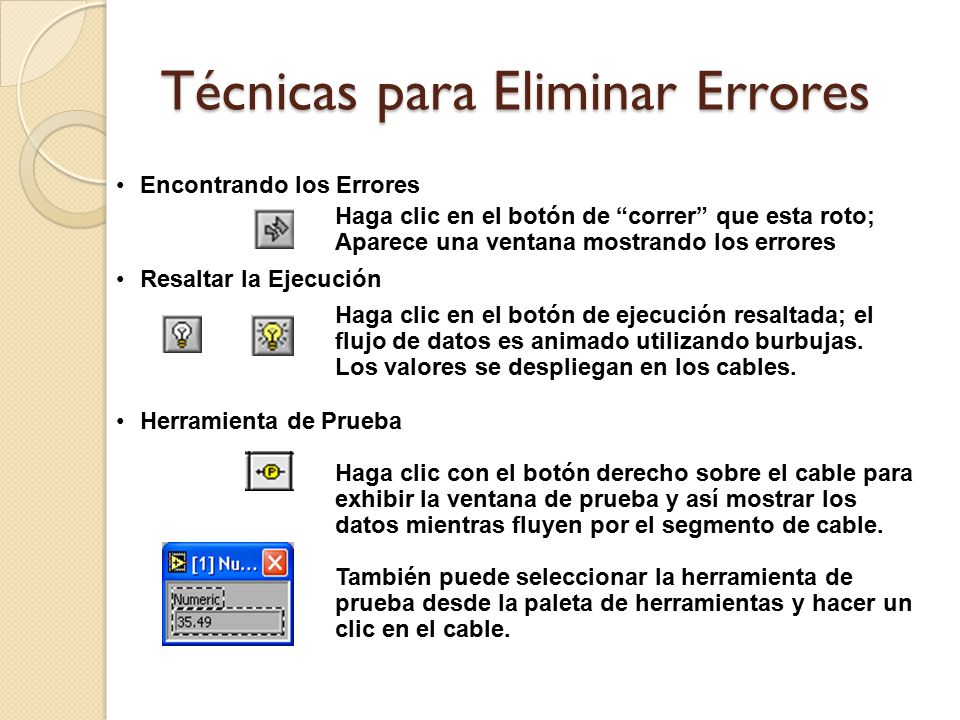

29 Técnicas para Eliminar Errores Encontrando los Errores Resaltar la Ejecución Herramienta de Prueba Haga clic en el botón de “correr” que esta roto; Aparece una ventana mostrando los errores Haga clic en el botón de ejecución resaltada; el flujo de datos es animado utilizando burbujas. Los valores se despliegan en los cables. Haga clic con el botón derecho sobre el cable para exhibir la ventana de prueba y así mostrar los datos mientras fluyen por el segmento de cable. También puede seleccionar la herramienta de prueba desde la paleta de herramientas y hacer un clic en el cable.

30 Tips para trabajar en LabVIEW Atajos desde el teclado ◦ – Activa/Desactiva la Ventana de Ayuda ◦ – Remueve todos los cables rotos del diagrama de bloques ◦ – Cambiar entre el Panel Frontal y el Diagrama de Bloques ◦ – Deshacer cambios – Undo (también disponible en el menu de edición) Herramientas » Opciones… – Establecer Preferencias en LabVIEW Propiedades del VI – Configurar la Apariencia del VI, Documentación, etc.

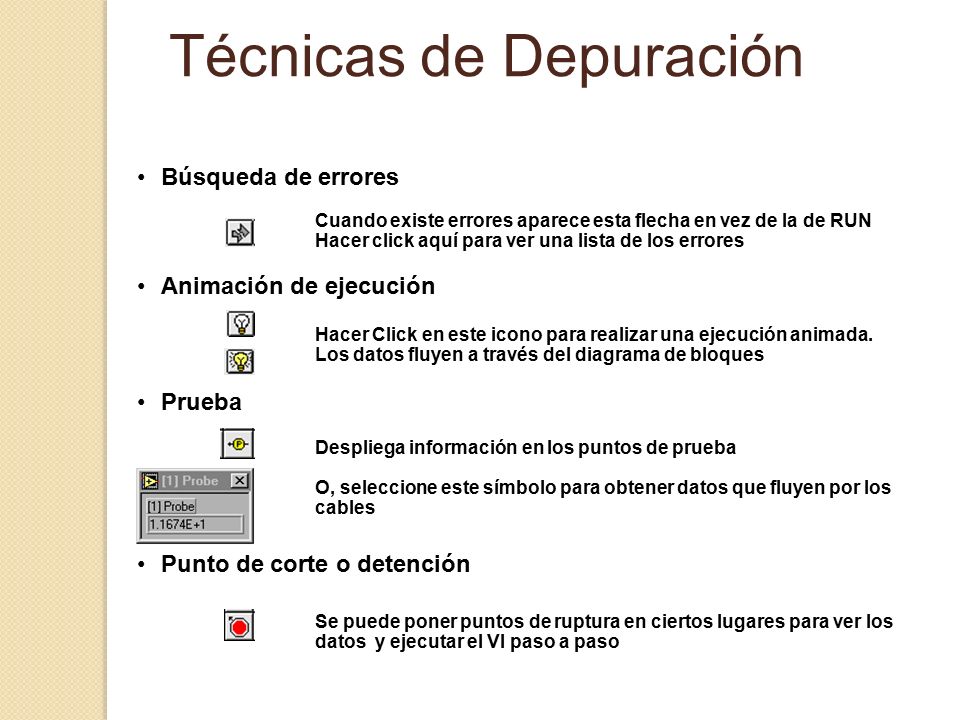

31 Técnicas de Depuración Búsqueda de errores Animación de ejecución Prueba Punto de corte o detención Cuando existe errores aparece esta flecha en vez de la de RUN Hacer click aquí para ver una lista de los errores Hacer Click en este icono para realizar una ejecución animada. Los datos fluyen a través del diagrama de bloques Despliega información en los puntos de prueba O, seleccione este símbolo para obtener datos que fluyen por los cables Se puede poner puntos de ruptura en ciertos lugares para ver los datos y ejecutar el VI paso a paso

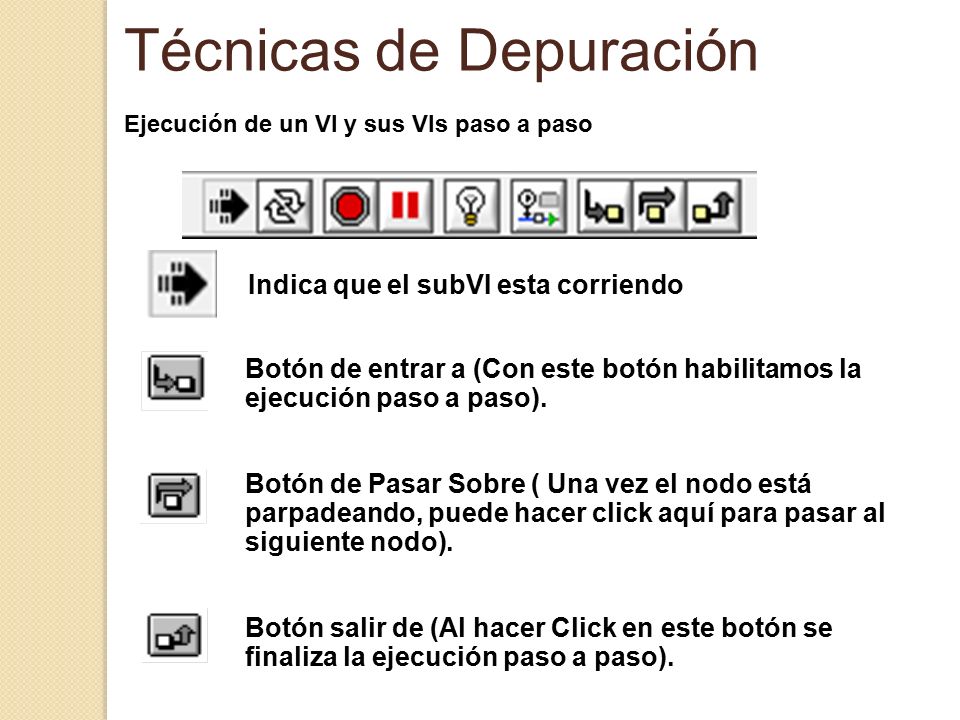

32 Técnicas de Depuración Ejecución de un VI y sus VIs paso a paso Botón de entrar a (Con este botón habilitamos la ejecución paso a paso). Botón de Pasar Sobre ( Una vez el nodo está parpadeando, puede hacer click aquí para pasar al siguiente nodo). Botón salir de (Al hacer Click en este botón se finaliza la ejecución paso a paso). Indica que el subVI esta corriendo

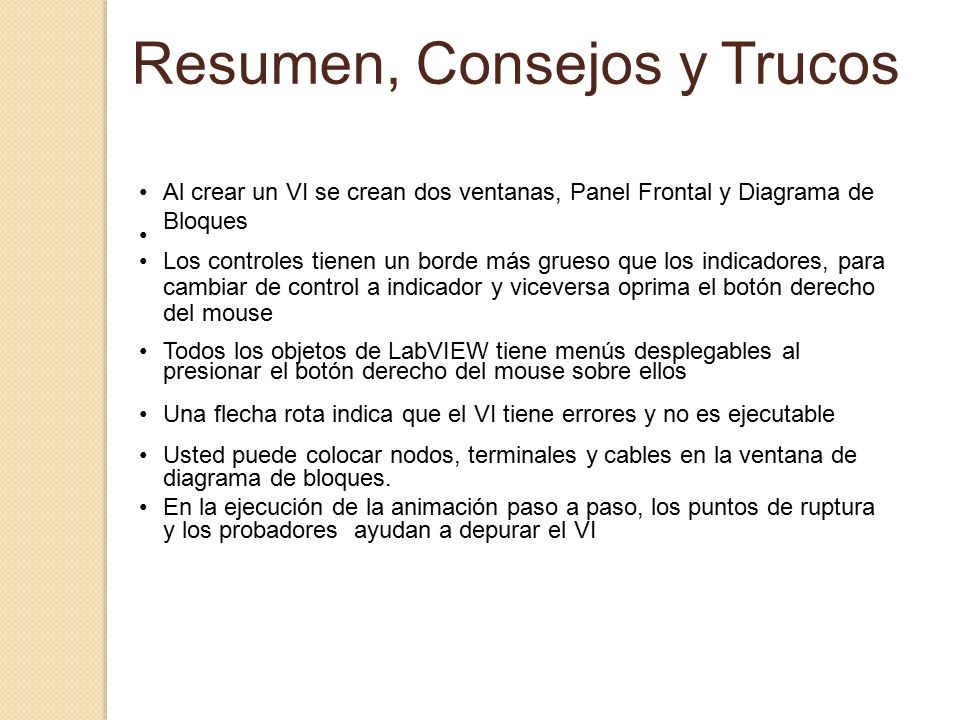

33 Resumen, Consejos y Trucos Al crear un VI se crean dos ventanas, Panel Frontal y Diagrama de Bloques Los controles tienen un borde más grueso que los indicadores, para cambiar de control a indicador y viceversa oprima el botón derecho del mouse Todos los objetos de LabVIEW tiene menús desplegables al presionar el botón derecho del mouse sobre ellos Una flecha rota indica que el VI tiene errores y no es ejecutable Usted puede colocar nodos, terminales y cables en la ventana de diagrama de bloques. En la ejecución de la animación paso a paso, los puntos de ruptura y los probadores ayudan a depurar el VI
