1 [IGN + UPM] con financiación de la AECI Madrid, junio-julio de 2006 Antonio Rodríguez Instituto Geográfico Nacional Curso IDE 3.B.3 ISO19113 e ISO19114: Calidad

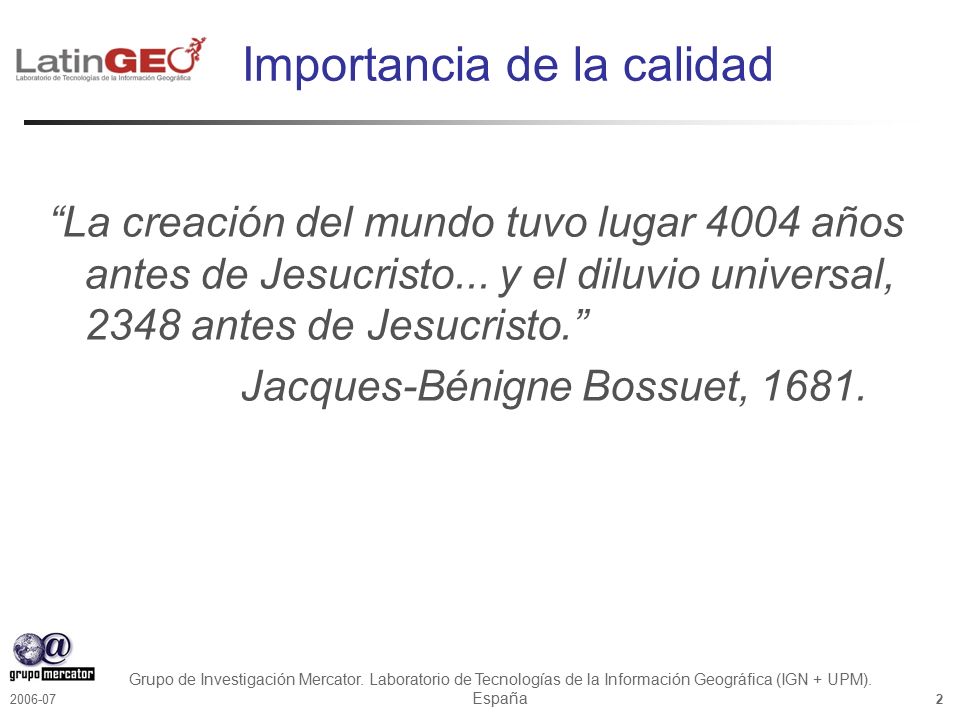

2 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 2 “La creación del mundo tuvo lugar 4004 años antes de Jesucristo... y el diluvio universal, 2348 antes de Jesucristo.” Jacques-Bénigne Bossuet, 1681. Importancia de la calidad

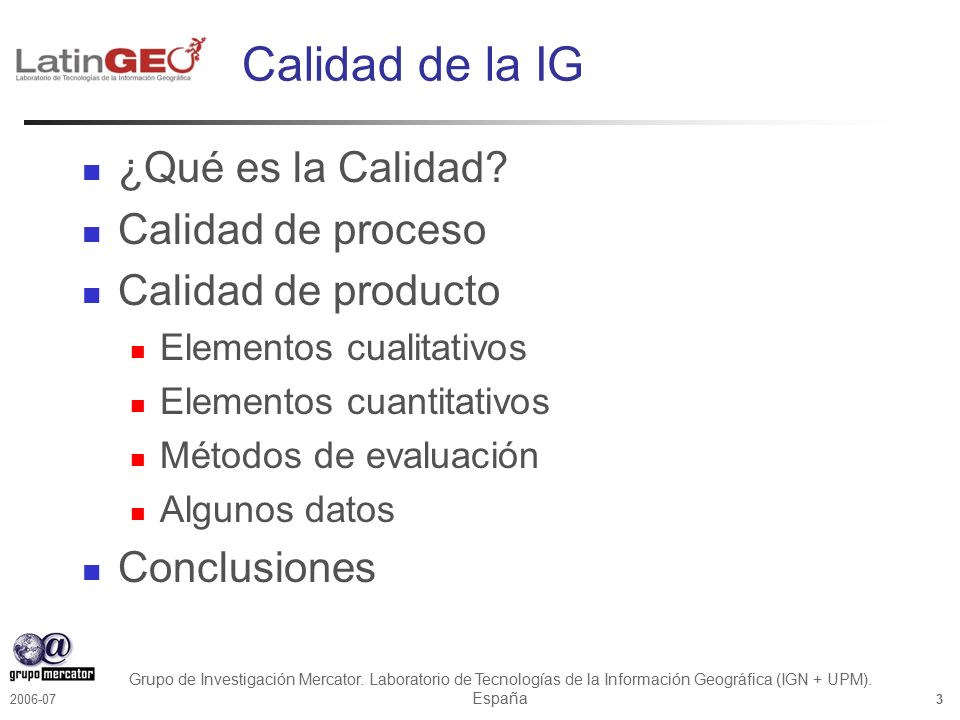

3 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 3 ¿Qué es la Calidad? Calidad de proceso Calidad de producto Elementos cualitativos Elementos cuantitativos Métodos de evaluación Algunos datos Conclusiones Calidad de la IG

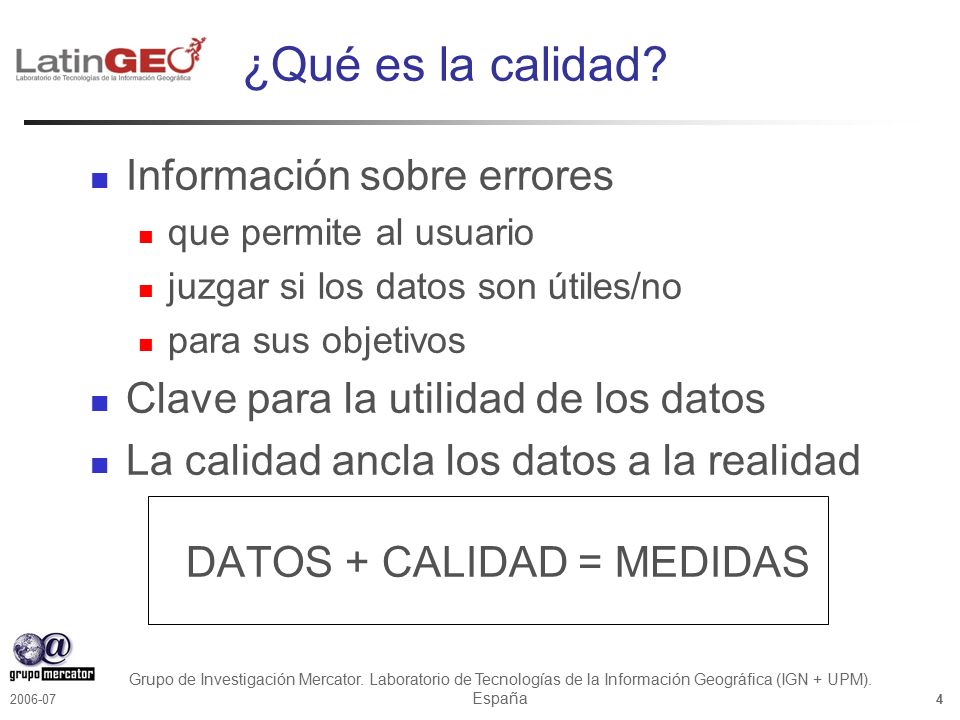

4 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 4 Información sobre errores que permite al usuario juzgar si los datos son útiles/no para sus objetivos Clave para la utilidad de los datos La calidad ancla los datos a la realidad DATOS + CALIDAD = MEDIDAS ¿Qué es la calidad?

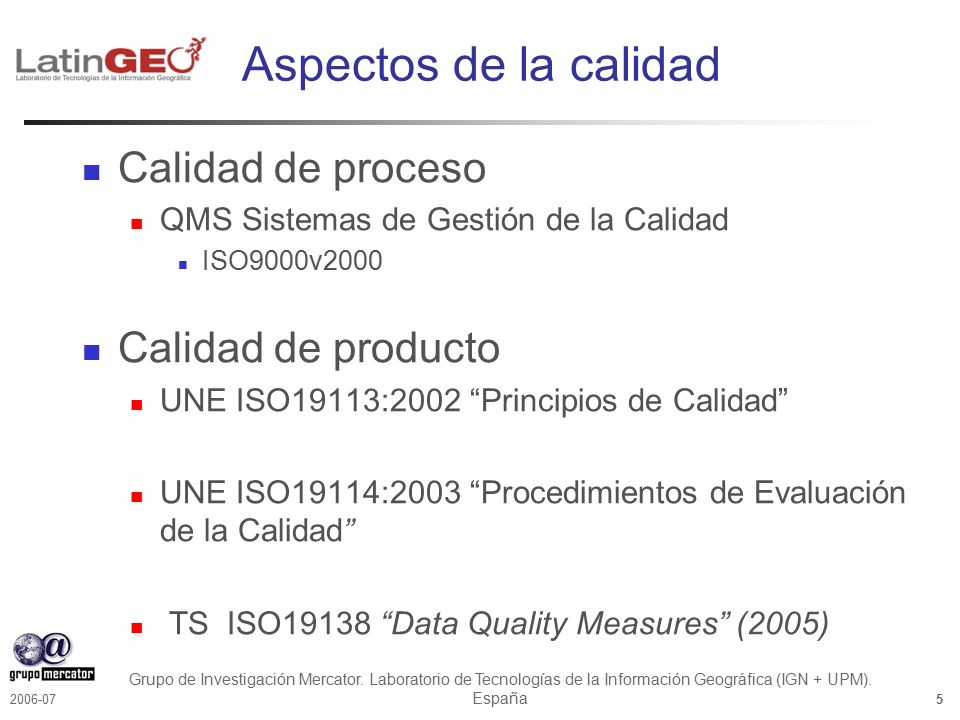

5 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 5 Calidad de proceso QMS Sistemas de Gestión de la Calidad ISO9000v2000 Calidad de producto UNE ISO19113:2002 “Principios de Calidad” UNE ISO19114:2003 “Procedimientos de Evaluación de la Calidad” TS ISO19138 “Data Quality Measures” (2005) Aspectos de la calidad

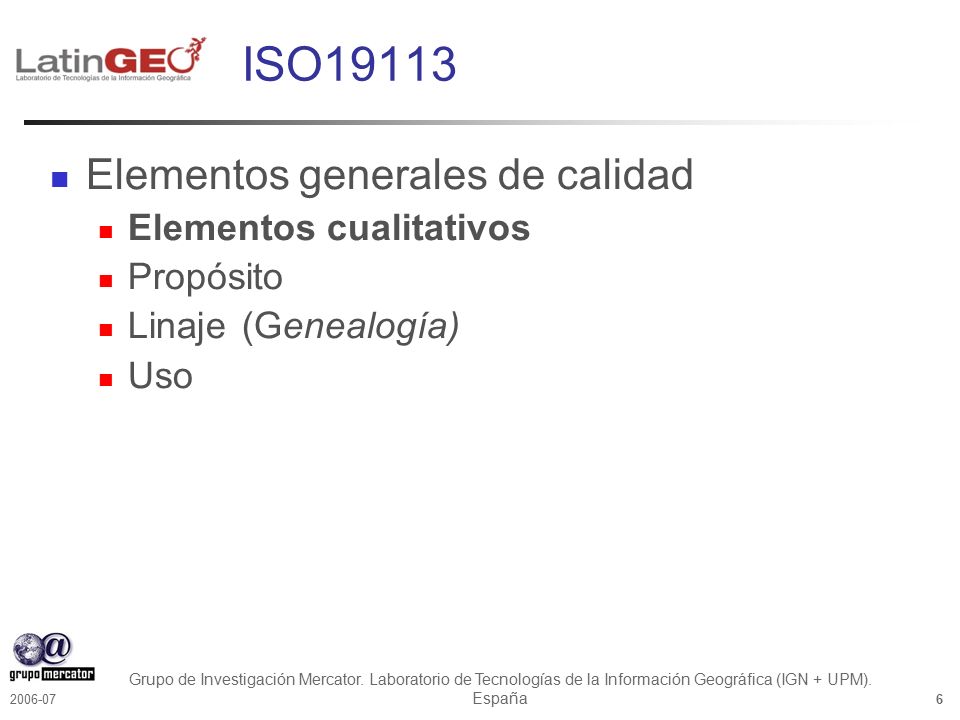

6 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 6 Elementos generales de calidad Elementos cualitativos Propósito Linaje(Genealogía) Uso ISO19113

7 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 7 Propósito Objetivos con los que se ha creado un conjunto de datos Incluye su uso “teórico” Texto libre Para BCN25: “Dotar al país de una infraestruc- tura en cuanto a datos geográficos digitales de referencia a escala 1:25.000, que sirvan de base para todo tipo de aplicaciones” Propósito

8 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 8 Uso Descripción de las aplicaciones y proyectos en los que se ha utilizado realmente un conjunto de datos Usos reales Texto libre Para BCN25: “Todo tipo de aplicaciones geográficas, como planificación, gestión de redes de servicios, tráfico y transporte y geomarketing”. Uso

9 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 9 Descripción histórica de los datos: Fuentes de datos Procesos ejecutados Tratamiento gemétrico, semántico y topológico En tantas etapas como sea razonable Dando todo lujo de detalles: Algoritmos, software empleado, métodos,... Lenguaje conciso, técnico y objetivo Linaje

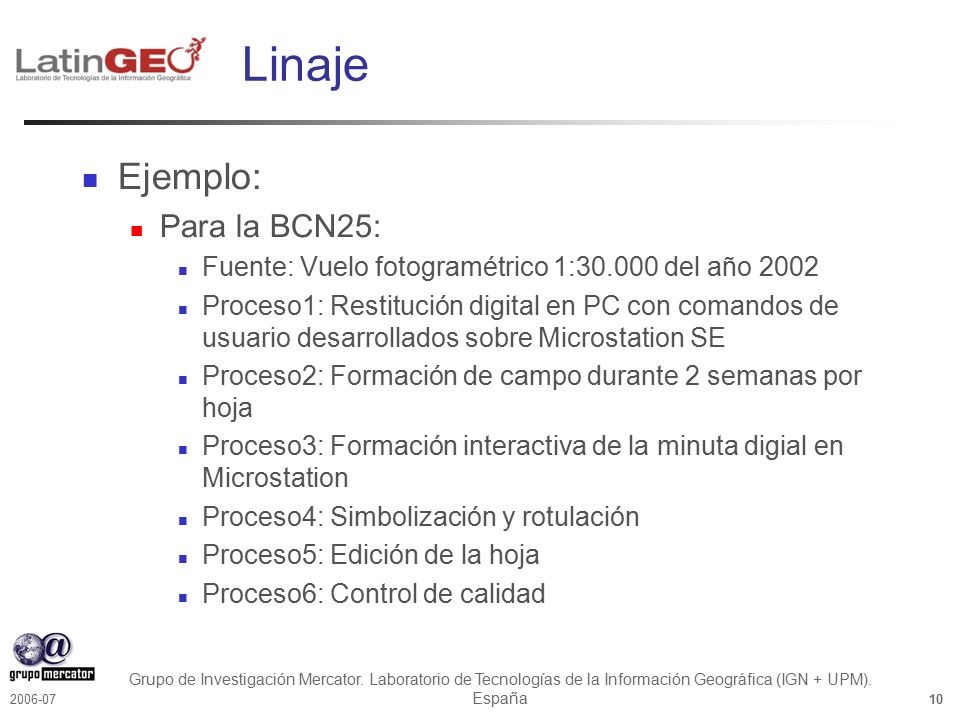

10 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 10 Ejemplo: Para la BCN25: Fuente: Vuelo fotogramétrico 1:30.000 del año 2002 Proceso1: Restitución digital en PC con comandos de usuario desarrollados sobre Microstation SE Proceso2: Formación de campo durante 2 semanas por hoja Proceso3: Formación interactiva de la minuta digial en Microstation Proceso4: Simbolización y rotulación Proceso5: Edición de la hoja Proceso6: Control de calidad Linaje

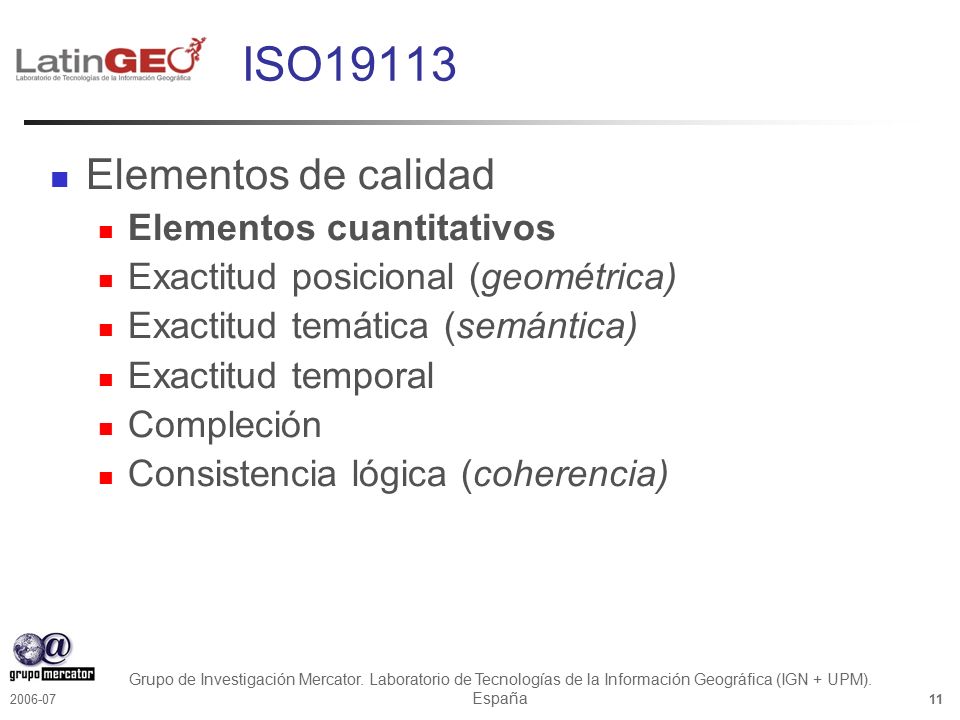

11 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 11 Elementos de calidad Elementos cuantitativos Exactitud posicional (geométrica) Exactitud temática (semántica) Exactitud temporal Compleción Consistencia lógica (coherencia) ISO19113

12 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 12 Exactitud y precisión Exactitud >> Precisión << Exactitud << Precisión >>

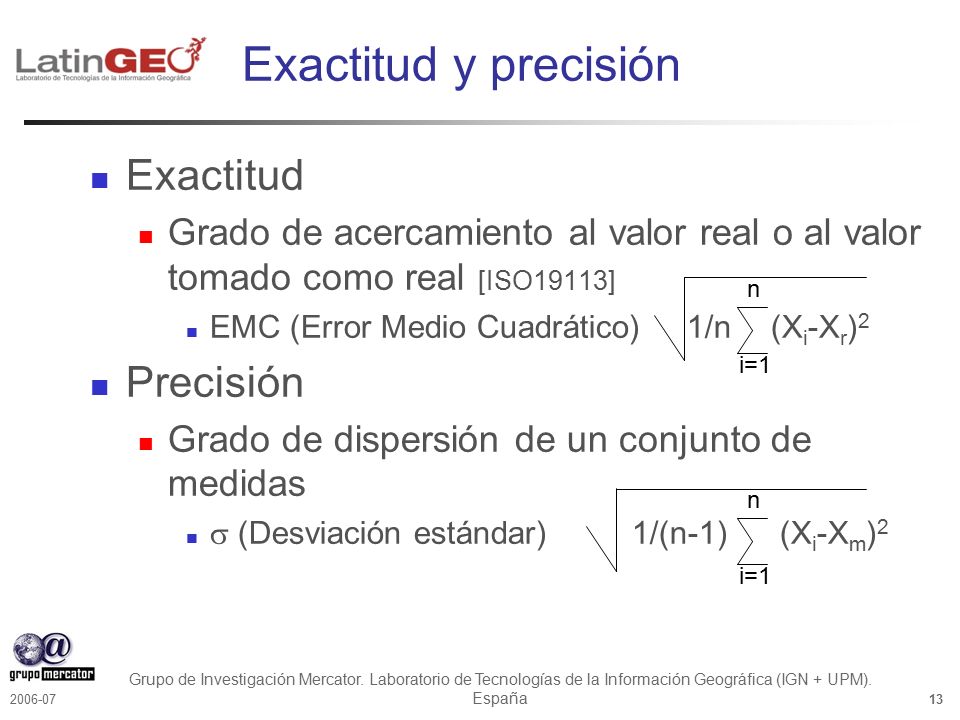

13 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 13 Exactitud Grado de acercamiento al valor real o al valor tomado como real [ISO19113] EMC (Error Medio Cuadrático) 1/n (X i -X r ) 2 Precisión Grado de dispersión de un conjunto de medidas  (Desviación estándar) 1/(n-1) (X i -X m ) 2 Exactitud y precisión i=1 n n

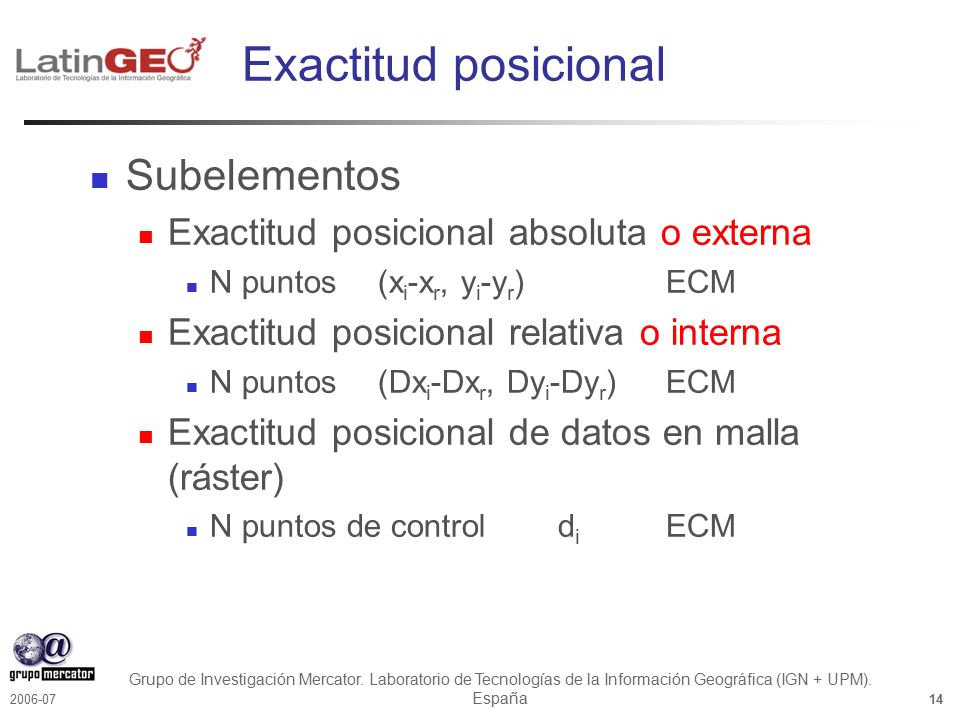

14 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 14 Subelementos Exactitud posicional absoluta o externa N puntos (x i -x r, y i -y r )ECM Exactitud posicional relativa o interna N puntos(Dx i -Dx r, Dy i -Dy r )ECM Exactitud posicional de datos en malla (ráster) N puntos de control d i ECM Exactitud posicional

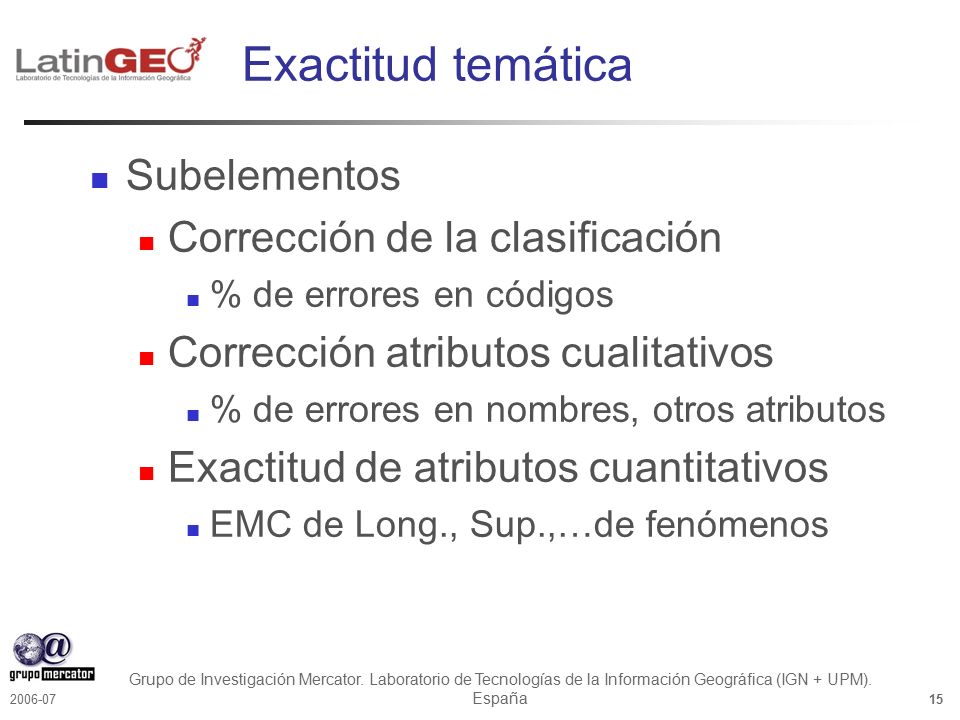

15 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 15 Subelementos Corrección de la clasificación % de errores en códigos Corrección atributos cualitativos % de errores en nombres, otros atributos Exactitud de atributos cuantitativos EMC de Long., Sup.,…de fenómenos Exactitud temática

16 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 16 Compara el nº de entes: sistema/realidad Subelementos. Por comisión (por exceso) Tanto por ciento de fenómenos espúreos Fenómenos espúreos / en el fichero Por omisión (por defecto) Tanto por ciento de fenómenos omitidos Fenómenos omitidos / en la realidad Compleción

17 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 17 Aspectos temporales de la calidad Subelementos Exactitud de una medida temporal Si el tiempo es 4ª dim. (x, y, z, t)ECM Consistencia temporal Corrección de secuencias de eventos% Validez temporal Período de validez (hasta prox. versión) Tasa de variación estimada 150 fenómenos/año, 1% fenómenos/año Exactitud temporal

18 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 18 Grado de adherencia a reglas lógicas de estructura de datos, atributos y relaciones Consistencia conceptual Modelo conceptual% Consistencia de dominio% Consistencia de formato% Consistencia topológica DESCRIPCIÓN= ESPECIFICACIÓN+CUMPLIMIENTO “Todas las superficies están cerradas”100% Consistencia lógica

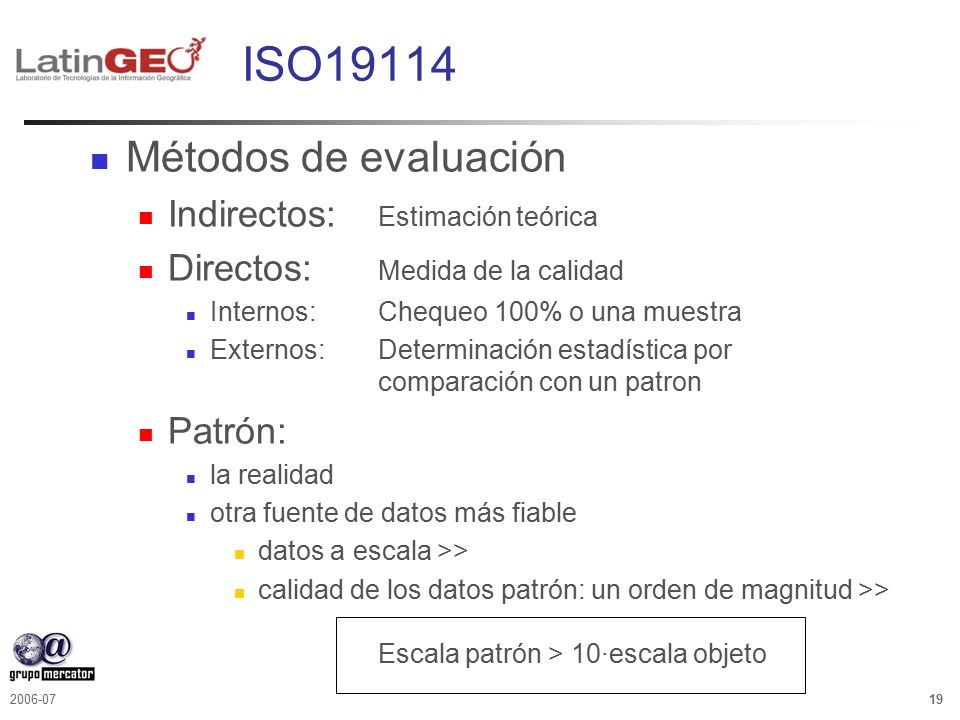

19 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 19 ISO19114 Métodos de evaluación Indirectos: Estimación teórica Directos: Medida de la calidad Internos:Chequeo 100% o una muestra Externos:Determinación estadística por comparación con un patron Patrón: la realidad otra fuente de datos más fiable datos a escala >> calidad de los datos patrón: un orden de magnitud >> Escala patrón > 10·escala objeto

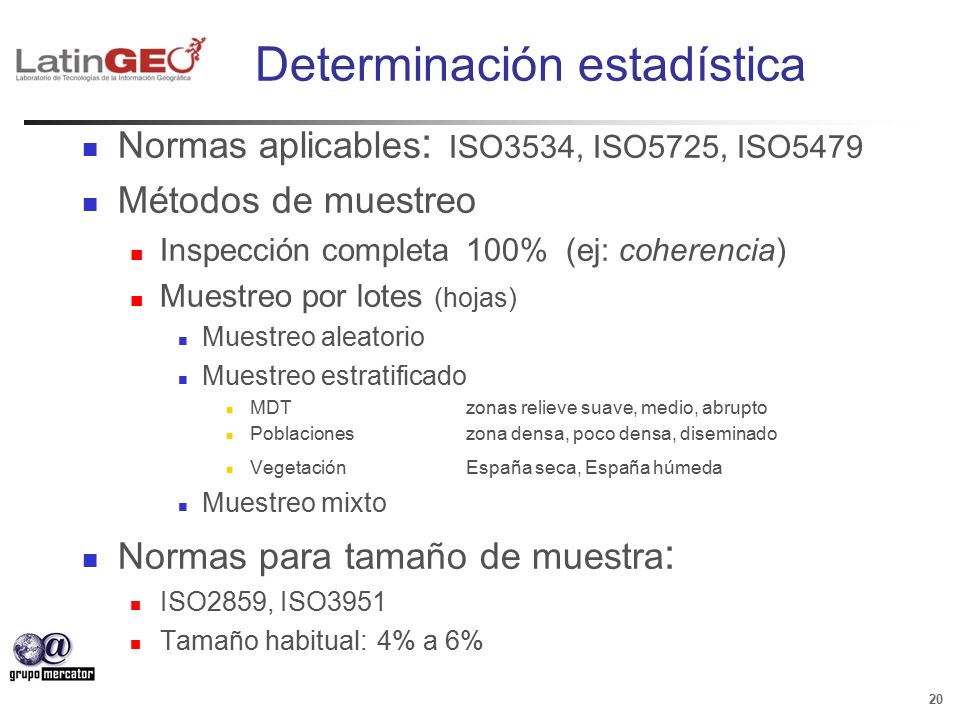

20 20 Normas aplicables : ISO3534, ISO5725, ISO5479 Métodos de muestreo Inspección completa 100% (ej: coherencia) Muestreo por lotes (hojas) Muestreo aleatorio Muestreo estratificado MDTzonas relieve suave, medio, abrupto Poblacioneszona densa, poco densa, diseminado VegetaciónEspaña seca, España húmeda Muestreo mixto Normas para tamaño de muestra : ISO2859, ISO3951 Tamaño habitual: 4% a 6% Determinación estadística

21 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 21 Medida de la calidad Definición Método (muestra, patrón, …) Ámbito Todo el fichero Una capaHidrografía Un tipo de fenómenoAutopista Resultado Valor (ECM, s, %, nº, razón,…) Conforme/no con un determinado umbral (ECM < 5 m, OK) Fecha

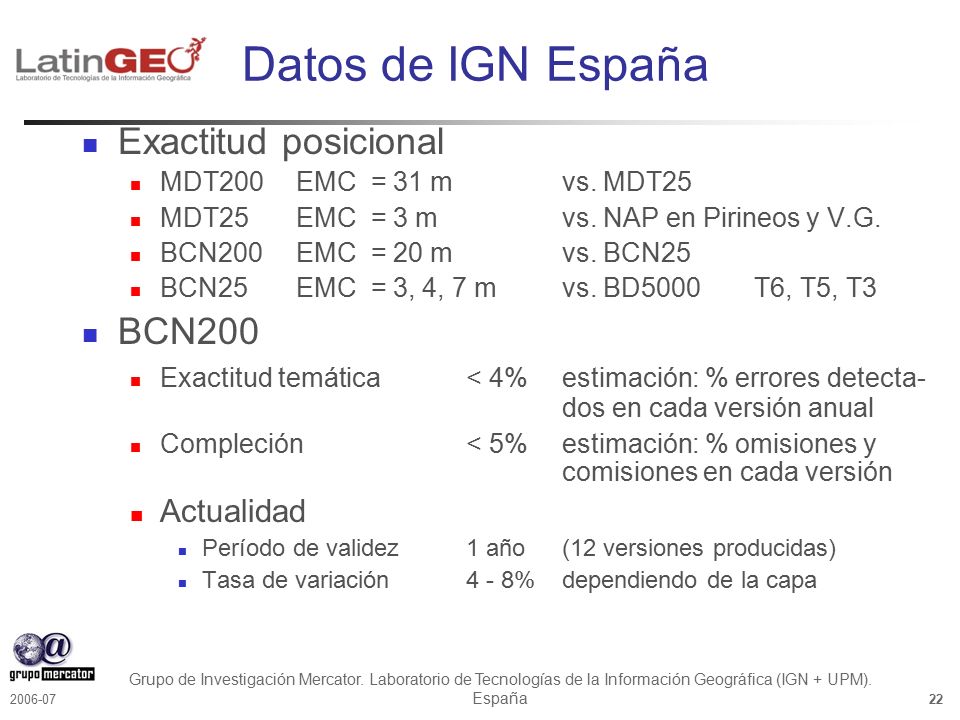

22 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 22 Exactitud posicional MDT200 EMC = 31 mvs. MDT25 MDT25 EMC = 3 mvs. NAP en Pirineos y V.G. BCN200 EMC = 20 mvs. BCN25 BCN25 EMC = 3, 4, 7 mvs. BD5000T6, T5, T3 BCN200 Exactitud temática < 4%estimación: % errores detecta- dos en cada versión anual Compleción< 5%estimación: % omisiones y comisiones en cada versión Actualidad Período de validez1 año(12 versiones producidas) Tasa de variación4 - 8%dependiendo de la capa Datos de IGN España

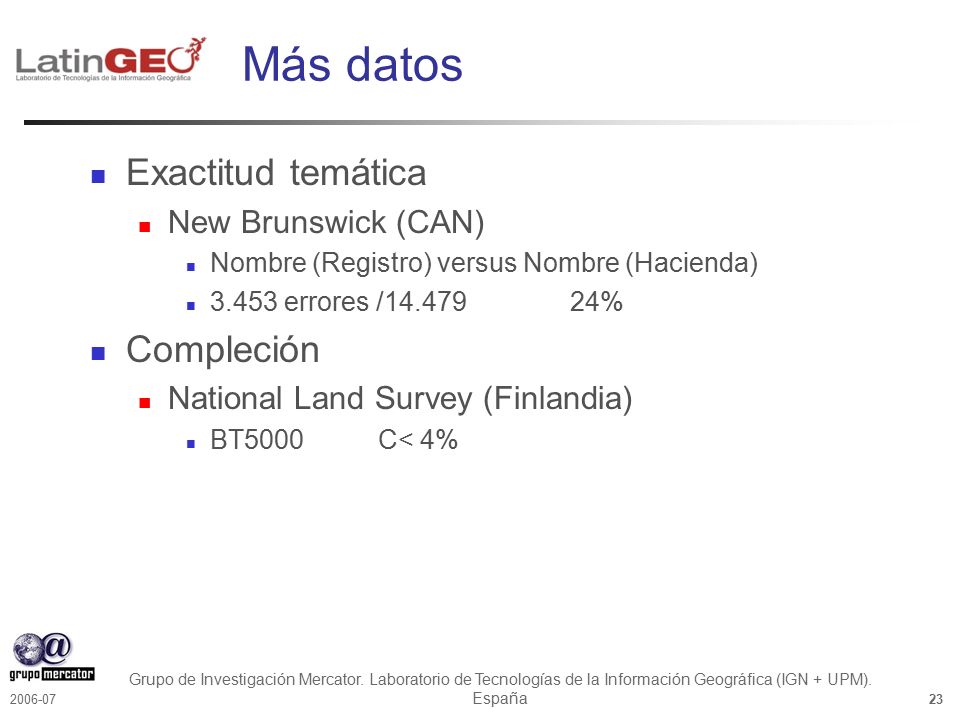

23 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 23 Más datos Exactitud temática New Brunswick (CAN) Nombre (Registro) versus Nombre (Hacienda) 3.453 errores /14.47924% Compleción National Land Survey (Finlandia) BT5000C< 4%

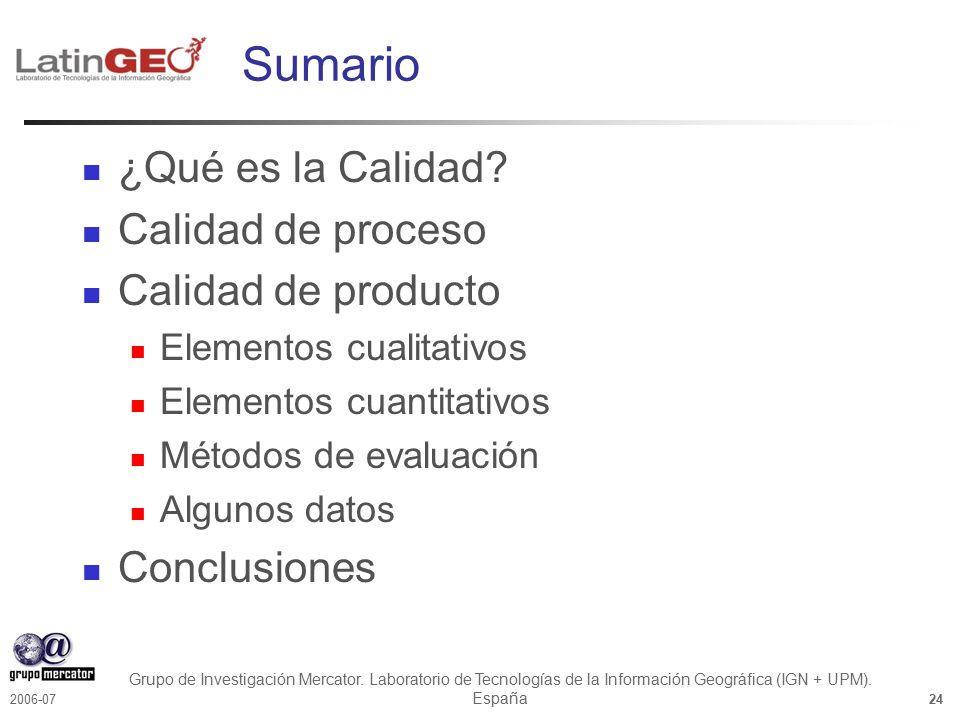

24 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 24 ¿Qué es la Calidad? Calidad de proceso Calidad de producto Elementos cualitativos Elementos cuantitativos Métodos de evaluación Algunos datos Conclusiones Sumario

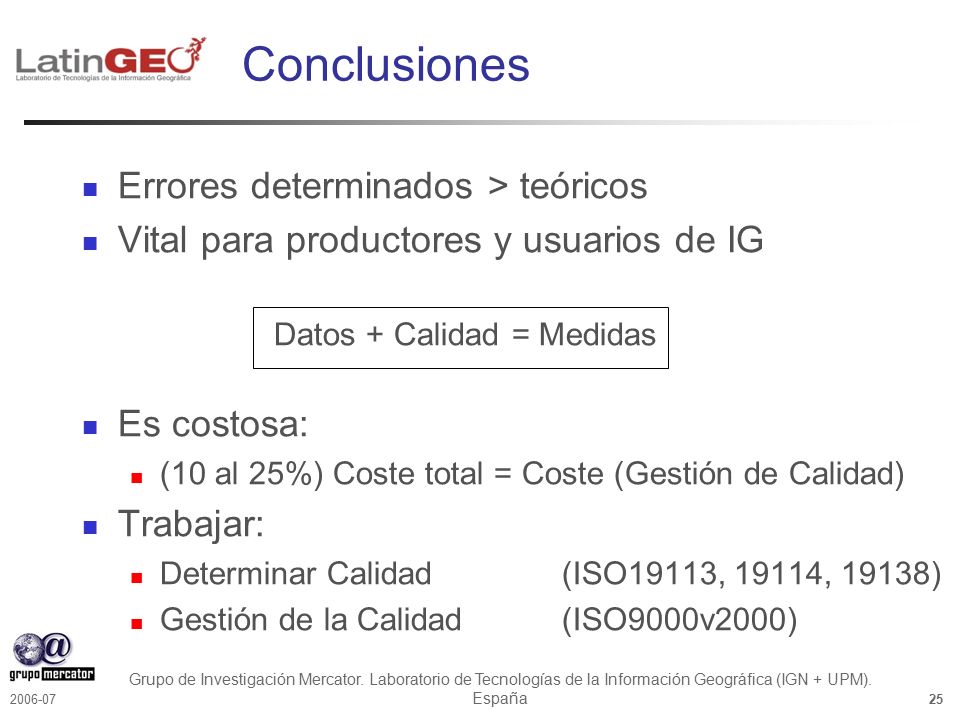

25 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 25 Errores determinados > teóricos Vital para productores y usuarios de IG Datos + Calidad = Medidas Es costosa: (10 al 25%) Coste total = Coste (Gestión de Calidad) Trabajar: Determinar Calidad(ISO19113, 19114, 19138) Gestión de la Calidad (ISO9000v2000) Conclusiones

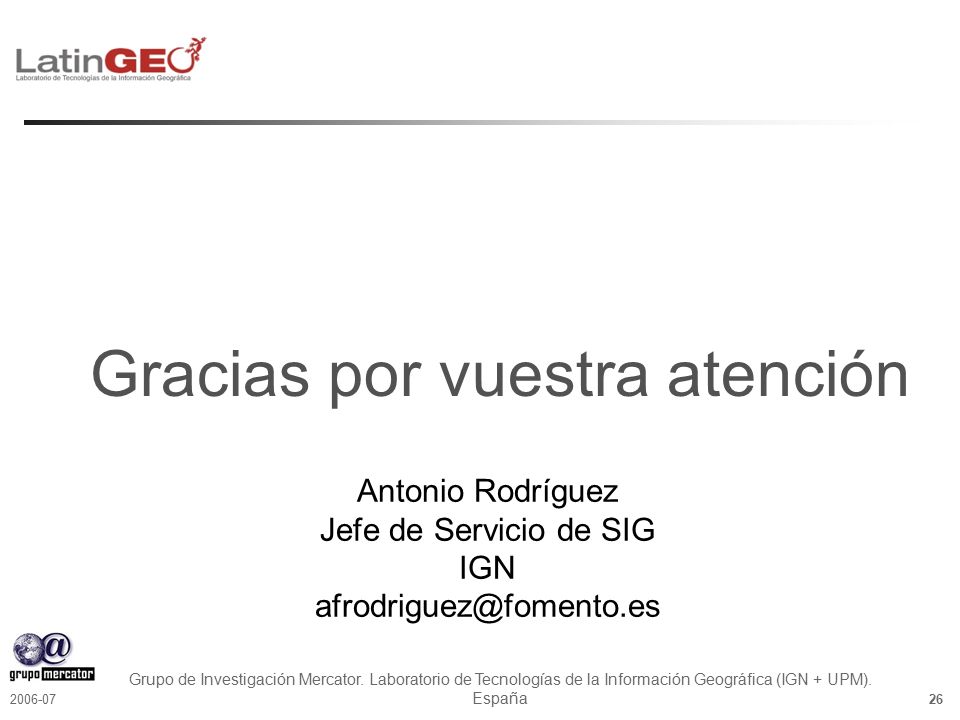

26 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 26 Gracias por vuestra atención Antonio Rodríguez Jefe de Servicio de SIG IGN afrodriguez@fomento.es
