1 Central TCP/IP

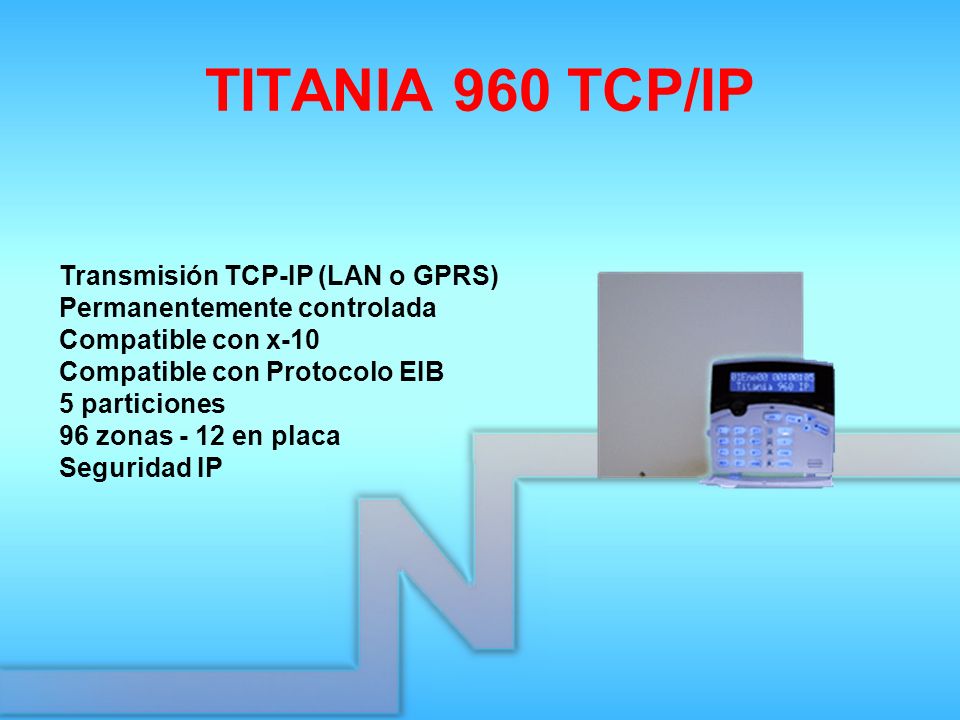

2 TITANIA 960 TCP/IP Transmisión TCP-IP (LAN o GPRS)
Permanentemente controlada Compatible con x-10 Compatible con Protocolo EIB 5 particiones 96 zonas - 12 en placa Seguridad IP

3 Teclado Titania 960 TCP/IP
Teclado LCD pantalla grande

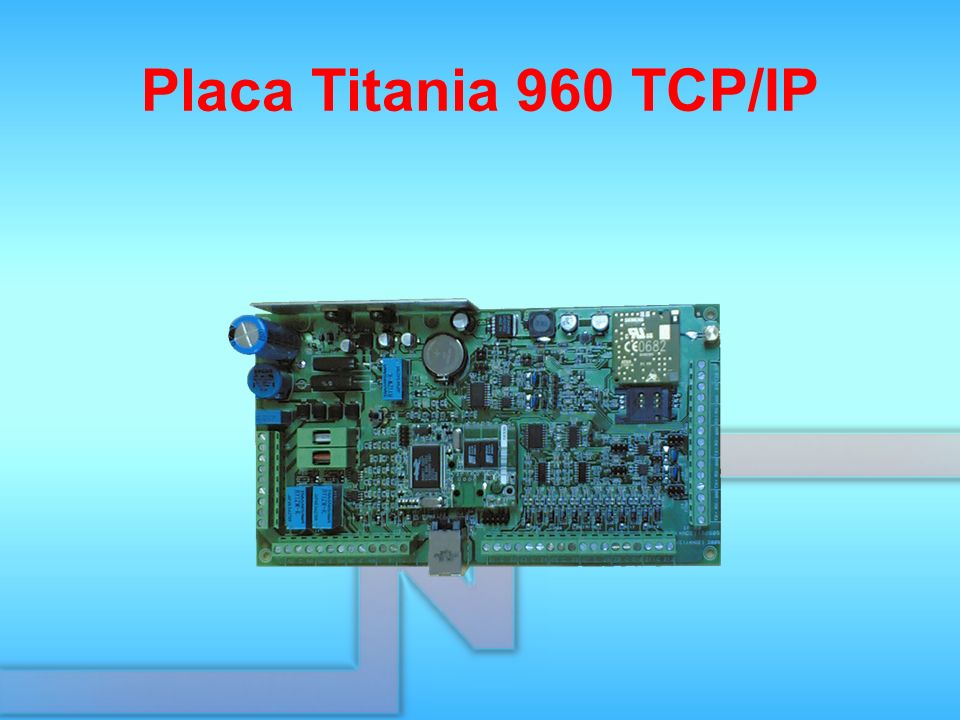

4 Placa Titania 960 TCP/IP

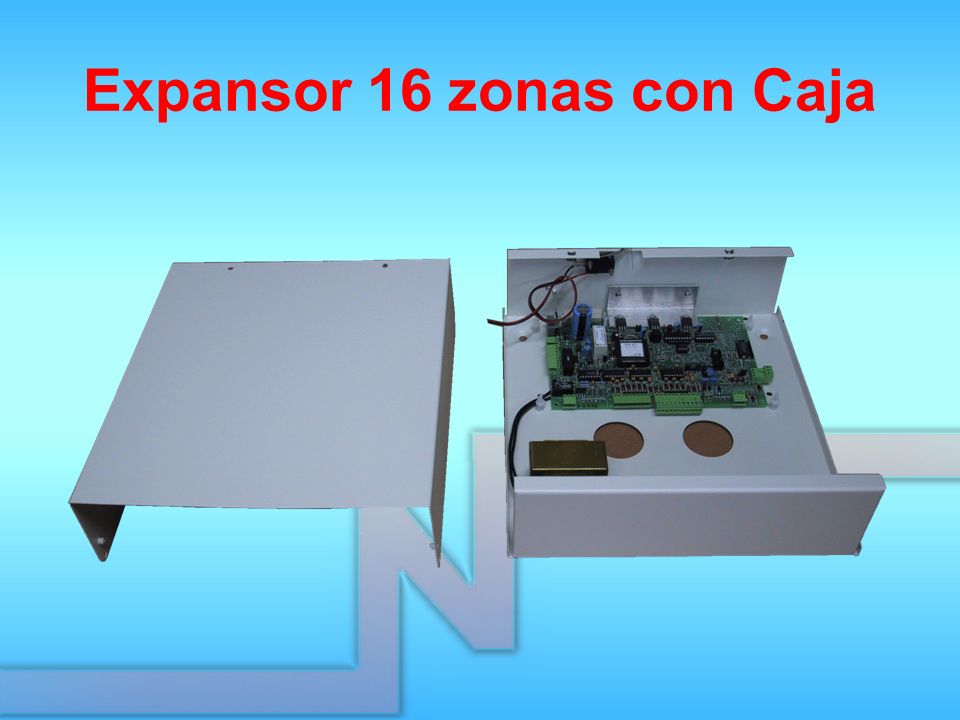

5 Expansor 16 zonas con Caja

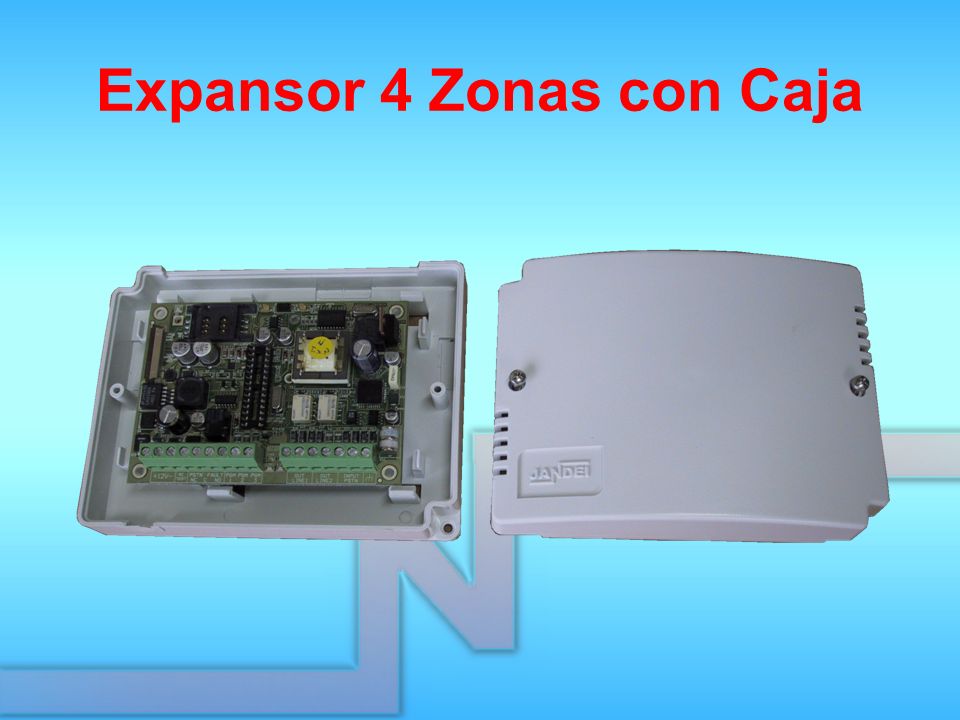

6 Expansor 4 Zonas con Caja

7 Módulo GPRS Titania

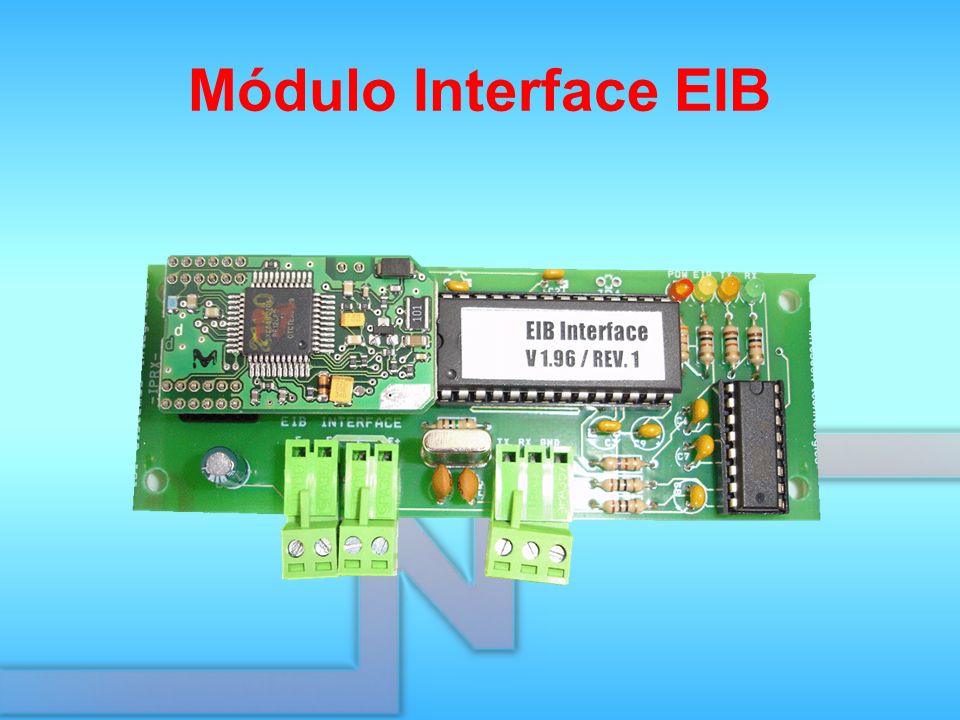

8 Módulo Interface EIB

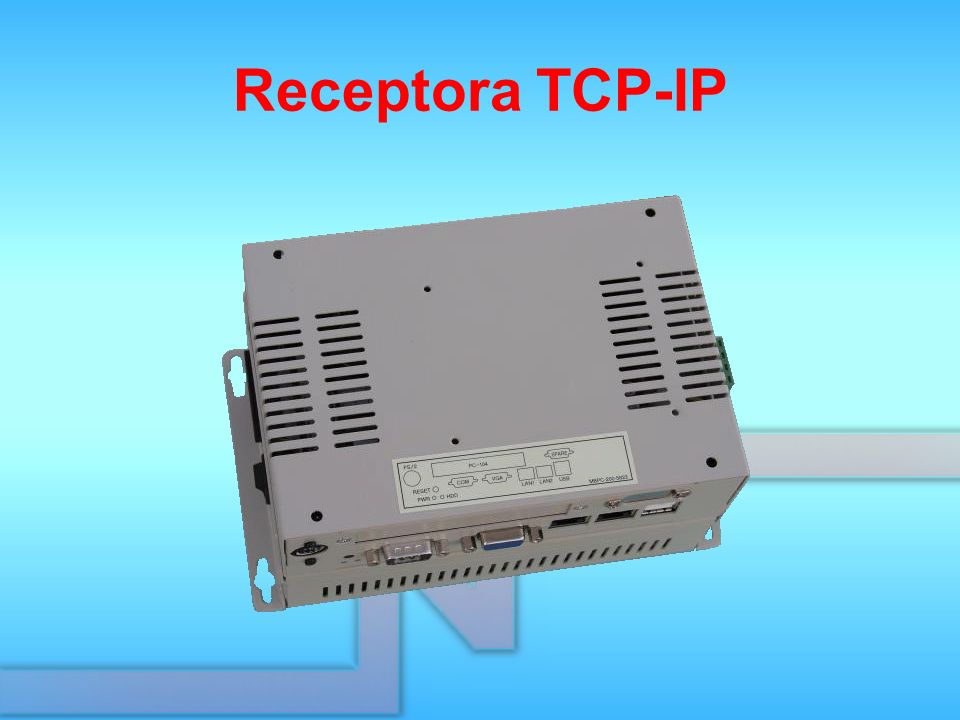

9 Receptora TCP-IP

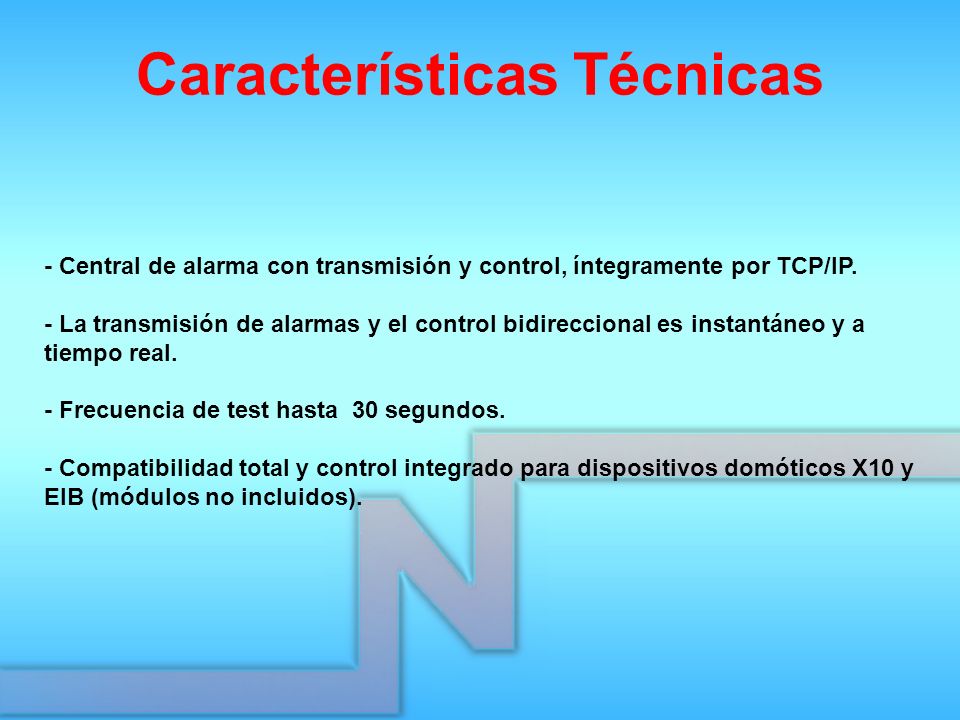

10 Características Técnicas
- Central de alarma con transmisión y control, íntegramente por TCP/IP. - La transmisión de alarmas y el control bidireccional es instantáneo y a tiempo real. - Frecuencia de test hasta 30 segundos. - Compatibilidad total y control integrado para dispositivos domóticos X10 y EIB (módulos no incluidos).

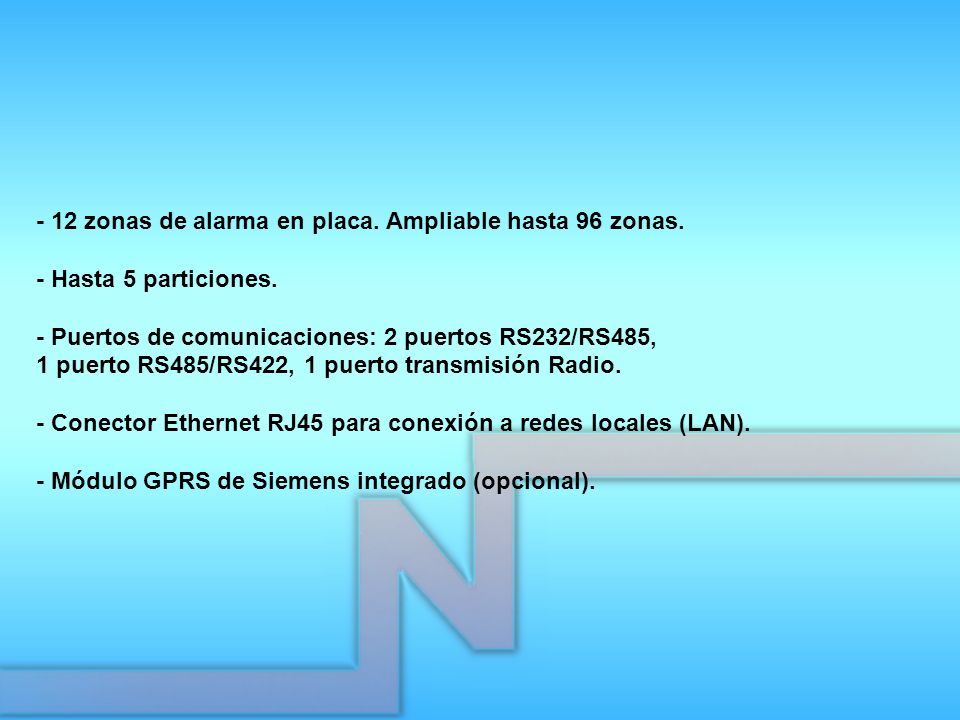

11 - 12 zonas de alarma en placa. Ampliable hasta 96 zonas.
- Hasta 5 particiones. - Puertos de comunicaciones: 2 puertos RS232/RS485, 1 puerto RS485/RS422, 1 puerto transmisión Radio. - Conector Ethernet RJ45 para conexión a redes locales (LAN). - Módulo GPRS de Siemens integrado (opcional).

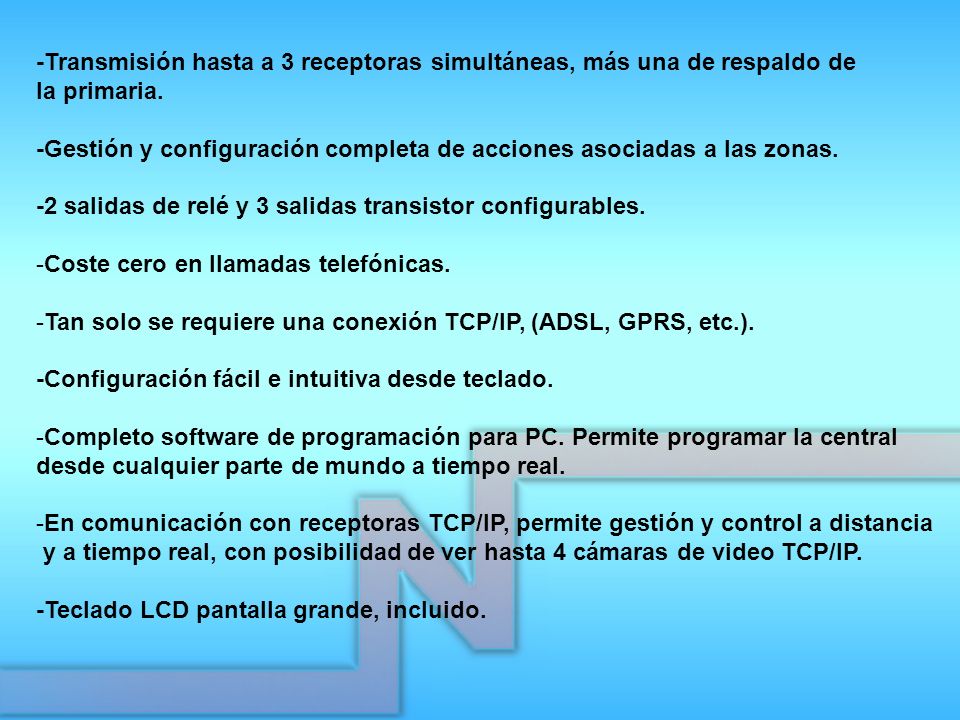

12 -Transmisión hasta a 3 receptoras simultáneas, más una de respaldo de
la primaria. -Gestión y configuración completa de acciones asociadas a las zonas. -2 salidas de relé y 3 salidas transistor configurables. Coste cero en llamadas telefónicas. Tan solo se requiere una conexión TCP/IP, (ADSL, GPRS, etc.). -Configuración fácil e intuitiva desde teclado. Completo software de programación para PC. Permite programar la central desde cualquier parte de mundo a tiempo real. En comunicación con receptoras TCP/IP, permite gestión y control a distancia y a tiempo real, con posibilidad de ver hasta 4 cámaras de video TCP/IP. -Teclado LCD pantalla grande, incluido.

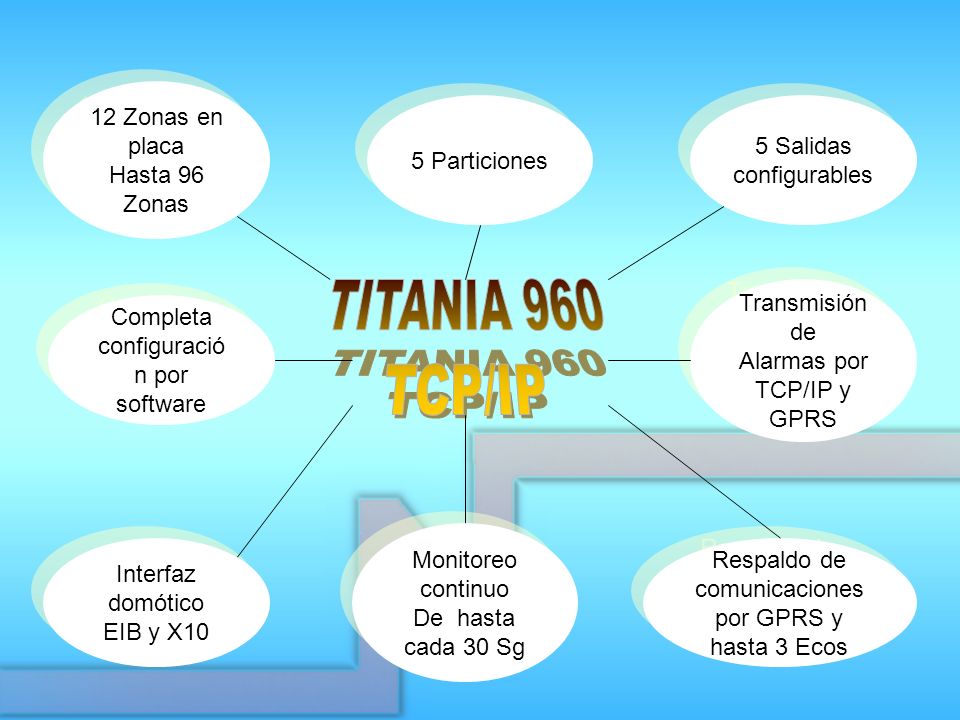

13 TITANIA 960 TCP/IP 12 Zonas en placa Hasta 96 Zonas 5 Particiones
5 Salidas configurables TITANIA 960 TCP/IP Transmisión de Alarmas por TCP/IP y GPRS Completa configuración por software Monitoreo continuo De hasta cada 30 Sg Interfaz domótico EIB y X10 Respaldo de comunicaciones por GPRS y hasta 3 Ecos

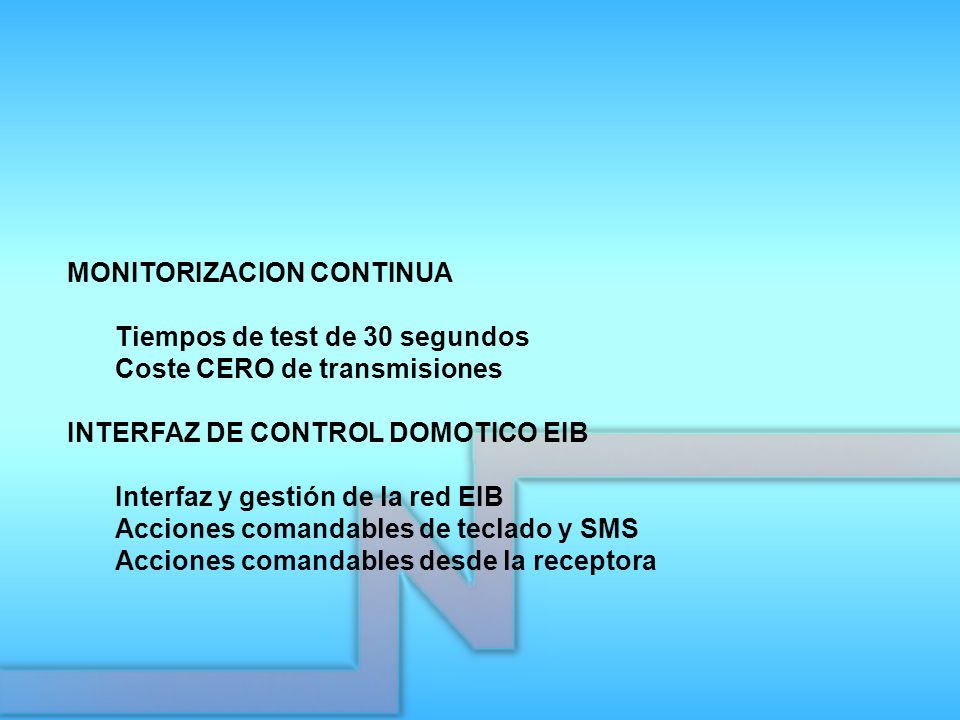

14 MONITORIZACION CONTINUA
Tiempos de test de 30 segundos Coste CERO de transmisiones INTERFAZ DE CONTROL DOMOTICO EIB Interfaz y gestión de la red EIB Acciones comandables de teclado y SMS Acciones comandables desde la receptora

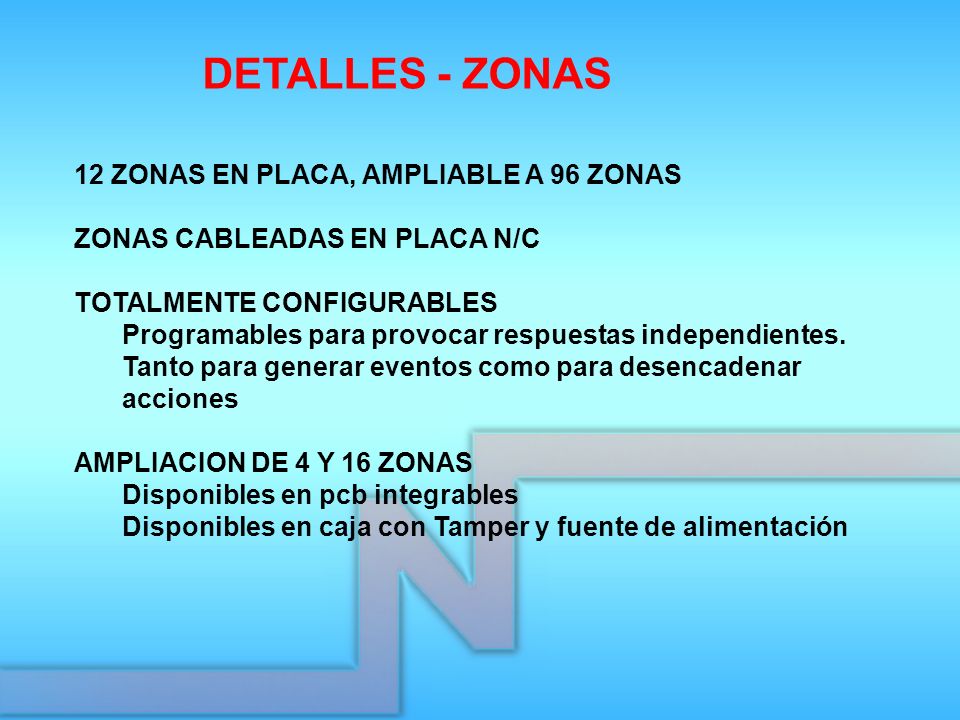

15 DETALLES - ZONAS 12 ZONAS EN PLACA, AMPLIABLE A 96 ZONAS
ZONAS CABLEADAS EN PLACA N/C TOTALMENTE CONFIGURABLES Programables para provocar respuestas independientes. Tanto para generar eventos como para desencadenar acciones AMPLIACION DE 4 Y 16 ZONAS Disponibles en pcb integrables Disponibles en caja con Tamper y fuente de alimentación

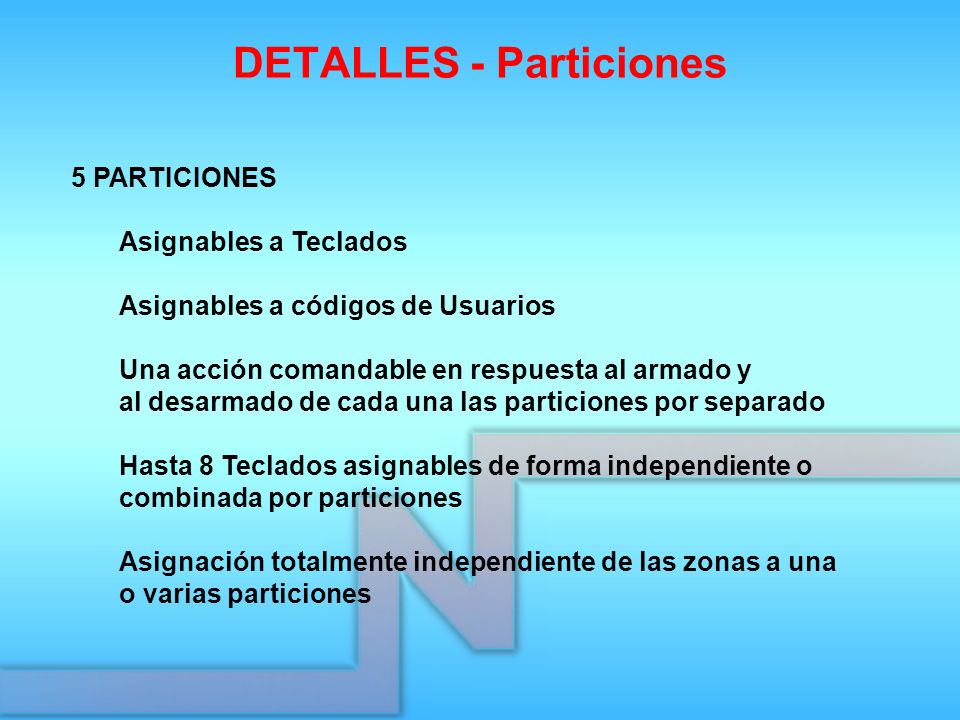

16 DETALLES - Particiones
Asignables a Teclados Asignables a códigos de Usuarios Una acción comandable en respuesta al armado y al desarmado de cada una las particiones por separado Hasta 8 Teclados asignables de forma independiente o combinada por particiones Asignación totalmente independiente de las zonas a una o varias particiones

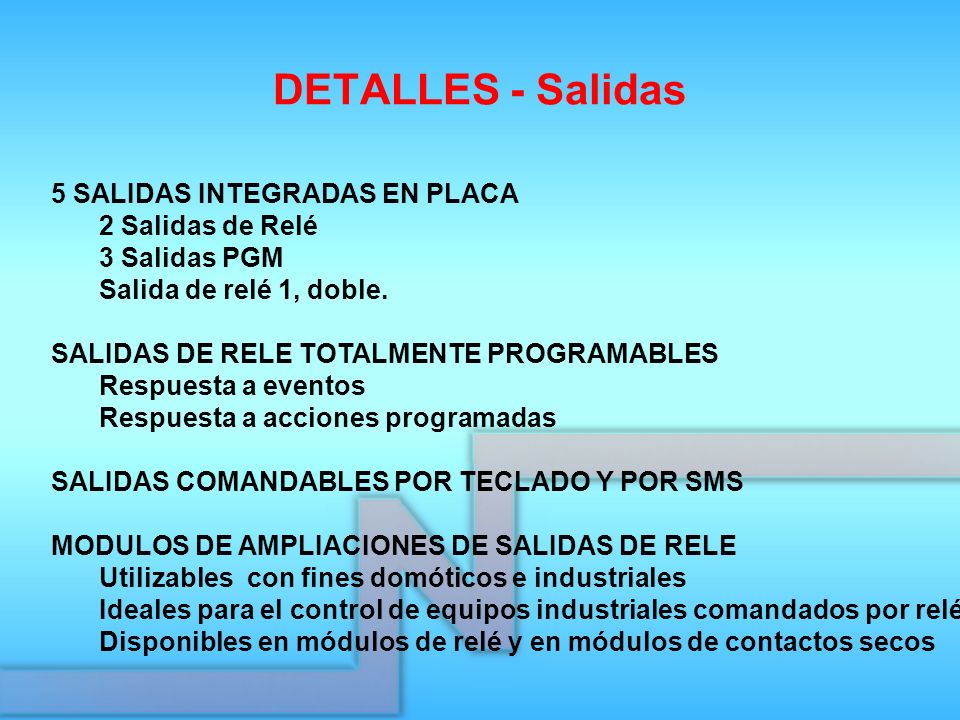

17 DETALLES - Salidas 5 SALIDAS INTEGRADAS EN PLACA 2 Salidas de Relé
3 Salidas PGM Salida de relé 1, doble. SALIDAS DE RELE TOTALMENTE PROGRAMABLES Respuesta a eventos Respuesta a acciones programadas SALIDAS COMANDABLES POR TECLADO Y POR SMS MODULOS DE AMPLIACIONES DE SALIDAS DE RELE Utilizables con fines domóticos e industriales Ideales para el control de equipos industriales comandados por relés. Disponibles en módulos de relé y en módulos de contactos secos

18 DETALLES – X-10 MODULO DE CONTROL PARA AMPLIACION X10.
SALIDAS X10 TOTALMENTE PROGRAMABLES Respuesta a eventos Respuesta a acciones programadas SALIDAS X10 COMANDABLES POR TECLADO Y SMS

19 DETALLES – TRANSMISION DE EVENTOS
TRANSMISION DE EVENTOS POR TCP/IP Aprovechamiento de infraestructura de banda ancha presentes en un gran número de posibles instalaciones Libre de costes adicionales de telefonía. Consumo de anchos de banda mínimos, no interfiere con el uso intensivo de las redes TRANSMISIONES EN TIEMPO REAL -NO- Estamos hablando de conversión de señales DTMF. Las receptoras pueden interactuar en tiempo real con el sistema. La recepción de alarmas es prácticamente instantánea. CAPA TCP/IP TOTALMENTE SEGURA Libre de posibles ataques externos. Libre de software hackeable desde el exterior. Alto nivel de encriptación

20 MEJORA DE COMUNICACIONES CON TCP/IP

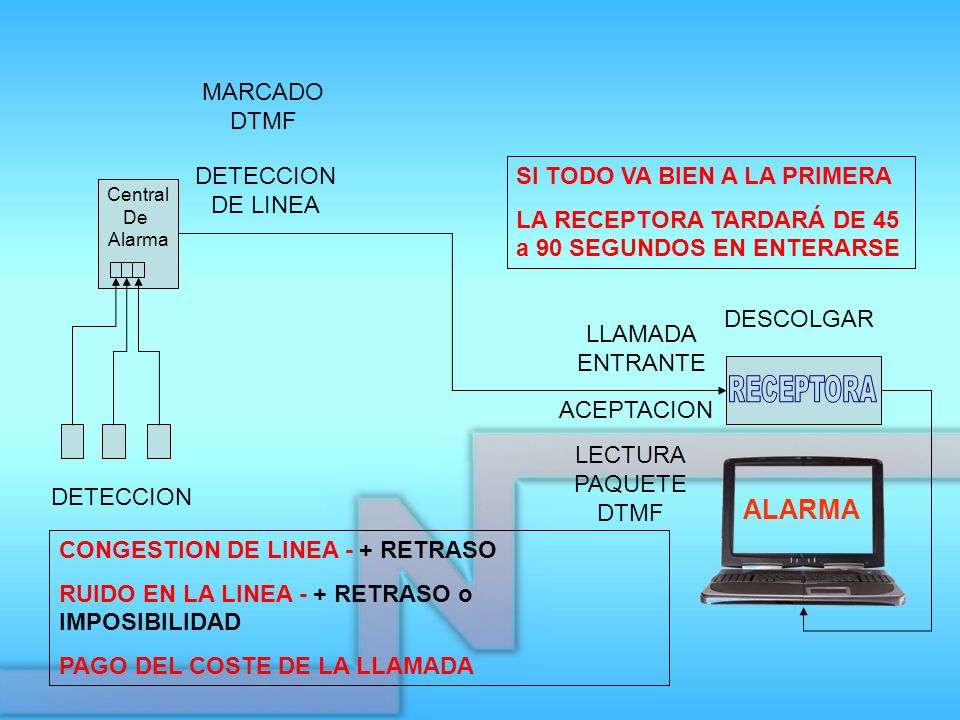

21 ALARMA MARCADO DTMF DETECCION DE LINEA SI TODO VA BIEN A LA PRIMERA
LA RECEPTORA TARDARÁ DE 45 a 90 SEGUNDOS EN ENTERARSE Central De Alarma DESCOLGAR LLAMADA ENTRANTE RECEPTORA ACEPTACION LECTURA PAQUETE DTMF DETECCION ALARMA CONGESTION DE LINEA - + RETRASO RUIDO EN LA LINEA - + RETRASO o IMPOSIBILIDAD PAGO DEL COSTE DE LA LLAMADA

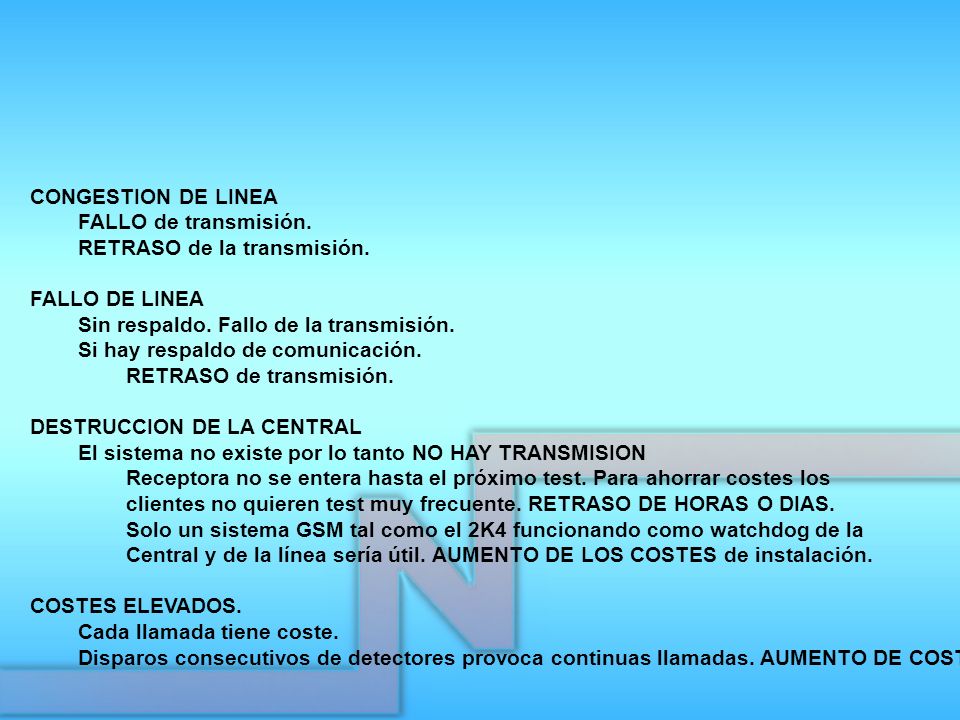

22 CONGESTION DE LINEA FALLO de transmisión. RETRASO de la transmisión. FALLO DE LINEA Sin respaldo. Fallo de la transmisión. Si hay respaldo de comunicación. RETRASO de transmisión. DESTRUCCION DE LA CENTRAL El sistema no existe por lo tanto NO HAY TRANSMISION Receptora no se entera hasta el próximo test. Para ahorrar costes los clientes no quieren test muy frecuente. RETRASO DE HORAS O DIAS. Solo un sistema GSM tal como el 2K4 funcionando como watchdog de la Central y de la línea sería útil. AUMENTO DE LOS COSTES de instalación. COSTES ELEVADOS. Cada llamada tiene coste. Disparos consecutivos de detectores provoca continuas llamadas. AUMENTO DE COSTES

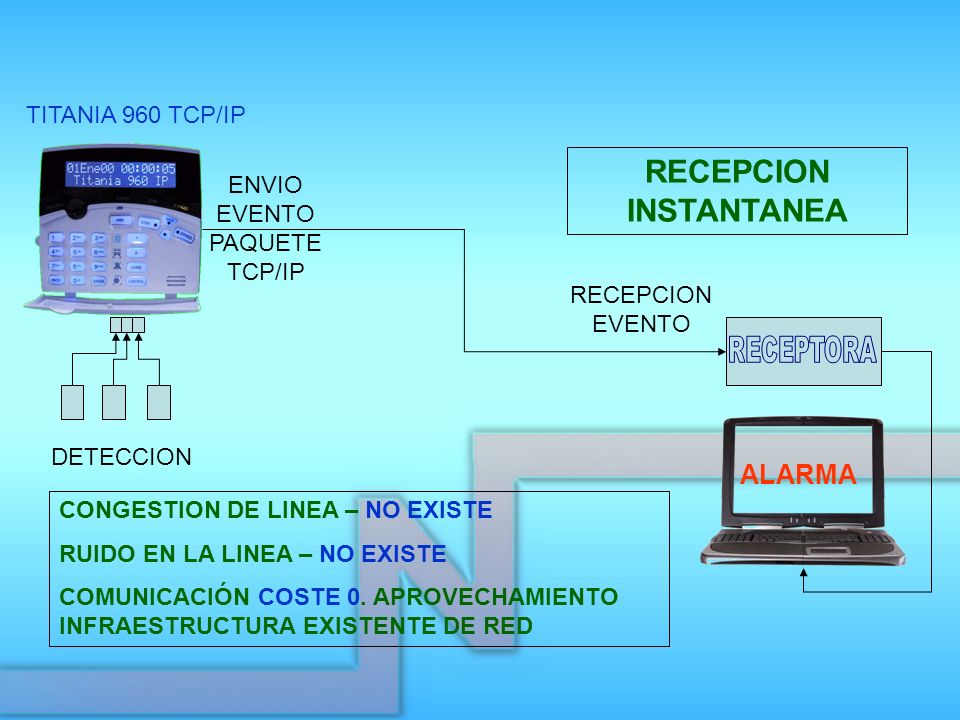

23 RECEPCION INSTANTANEA
TITANIA 960 TCP/IP RECEPCION INSTANTANEA ENVIO EVENTO PAQUETE TCP/IP RECEPCION EVENTO RECEPTORA DETECCION ALARMA CONGESTION DE LINEA – NO EXISTE RUIDO EN LA LINEA – NO EXISTE COMUNICACIÓN COSTE 0. APROVECHAMIENTO INFRAESTRUCTURA EXISTENTE DE RED

24 CONGESTION DE LINEA IMPOSIBLE. Diseño de paquetes mínimos. FALLO DE RED Sin respaldo GPRS. Transcurrido el tiempo de test ( segundos o minutos). La receptora informa del fallo de test Con respaldo GPRS. Continua la comunicación y se informa del fallo del canal de red. Inhibición de la señal GPRS. Continua el informe de pérdida de comunicación de la Central. DESTRUCCION DE LA CENTRAL En segundos o minutos la receptora informa de la pérdida de comunicación. COSTES No hay costes normales de uso. Se utiliza las infraestructuras de red y ADSL ya existentes. No se requiere gasto superfluo de IP fija. Costes GPRS contenidos. GPRS es una conexión de red que solo se abre en caso necesario y permanece abierto hasta que la comunicación de red retorne. GPRS factura por tráfico de datos, que es mínimo.

25 INTERFAZ y CONTROL EIB

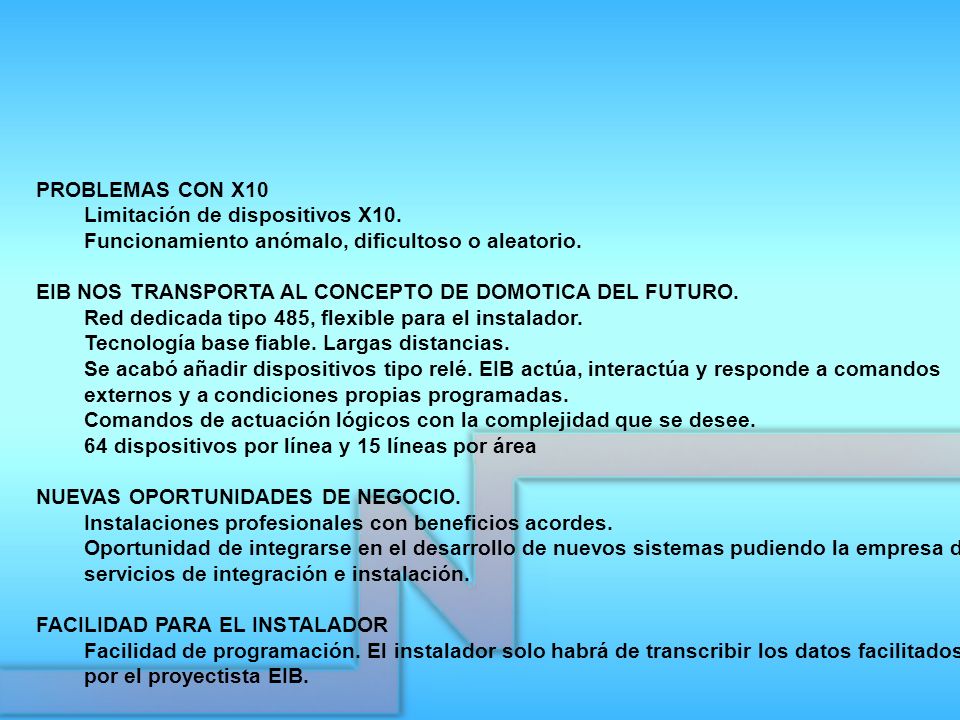

26 PROBLEMAS CON X10 Limitación de dispositivos X10. Funcionamiento anómalo, dificultoso o aleatorio. EIB NOS TRANSPORTA AL CONCEPTO DE DOMOTICA DEL FUTURO. Red dedicada tipo 485, flexible para el instalador. Tecnología base fiable. Largas distancias. Se acabó añadir dispositivos tipo relé. EIB actúa, interactúa y responde a comandos externos y a condiciones propias programadas. Comandos de actuación lógicos con la complejidad que se desee. 64 dispositivos por línea y 15 líneas por área NUEVAS OPORTUNIDADES DE NEGOCIO. Instalaciones profesionales con beneficios acordes. Oportunidad de integrarse en el desarrollo de nuevos sistemas pudiendo la empresa dar servicios de integración e instalación. FACILIDAD PARA EL INSTALADOR Facilidad de programación. El instalador solo habrá de transcribir los datos facilitados por el proyectista EIB.

27 ESQUEMAS TÉCNICOS

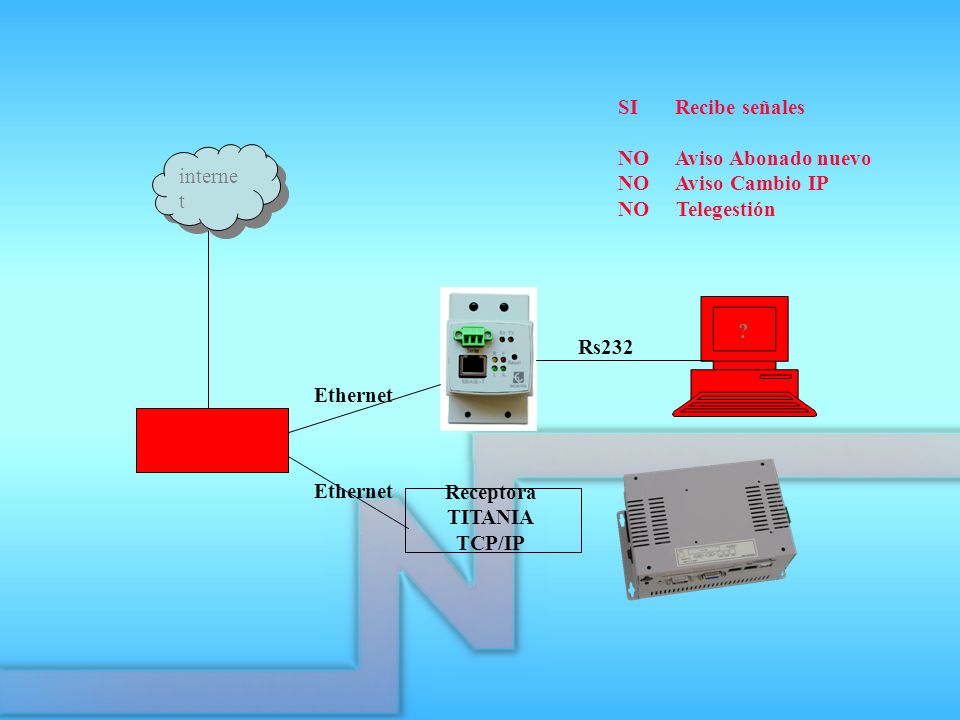

28 SI Recibe señales NO Aviso Abonado nuevo NO Aviso Cambio IP NO Telegestión internet ? Rs232 Ethernet Ethernet Receptora TITANIA TCP/IP

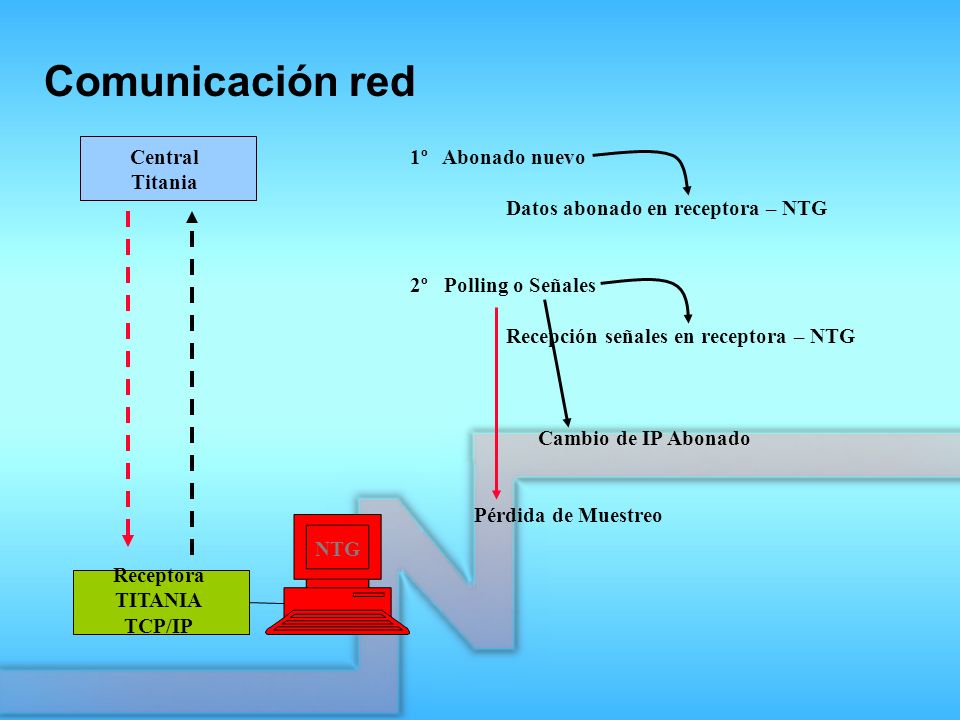

29 Comunicación red Central Titania 1º Abonado nuevo
Datos abonado en receptora – NTG 2º Polling o Señales Recepción señales en receptora – NTG Cambio de IP Abonado Pérdida de Muestreo NTG Receptora TITANIA TCP/IP

30 Comunicación red UDP Tx 21000 UDP Rx 23000 TCP Prog 25000 TCP Web 6060
TCP Intg Comunicación red Central Titania Router internet NTG Router Receptora TITANIA TCP/IP Router IP UDP Rx IP UDP Rx

31 Enrutamiento Receptora
Central Titania Router Señales y Polling internet UDP 16000 NTG Router UDP 16000 Receptora TITANIA TCP/IP UDP 16000 UDP 17000 Router IP UDP Rx IP UDP Rx LAN

32 Enrutamiento Central Ack y Programación LAN UDP 23000 TCP 25000
UDP Tx UDP Rx TCP Prog TCP Web TCP Intg LAN UDP 23000 TCP 25000 UDP 23000 TCP 25000 Central Titania Router internet Ack y Programación NTG Router Receptora TITANIA TCP/IP Router

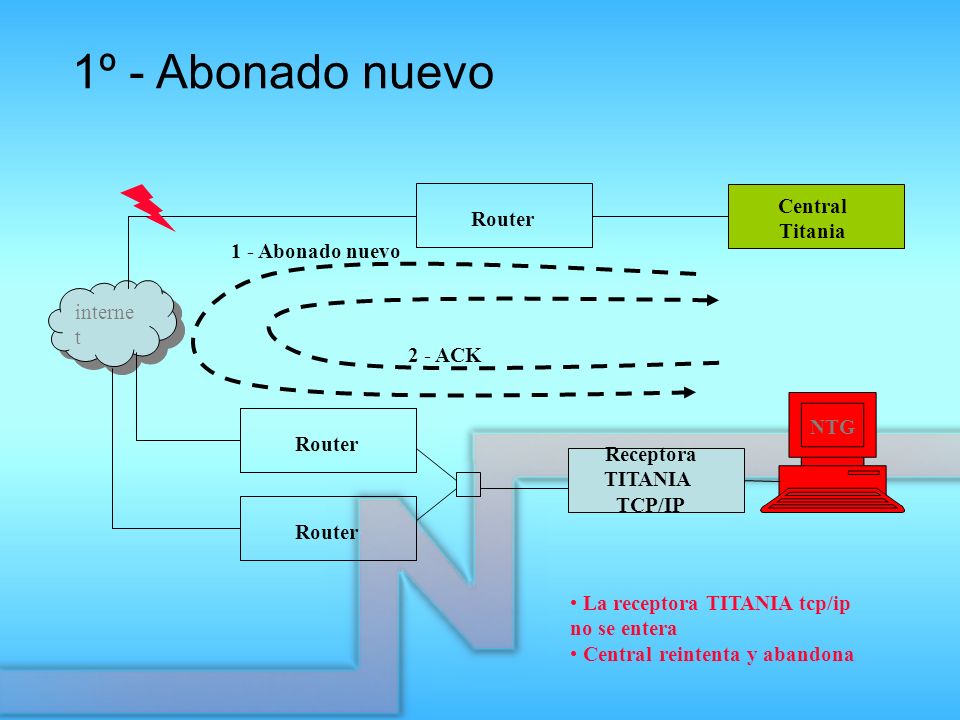

33 1º - Abonado nuevo Central Router Titania 1 - Abonado nuevo internet
2 - ACK NTG Router Receptora TITANIA TCP/IP Router La receptora TITANIA tcp/ip no se entera Central reintenta y abandona

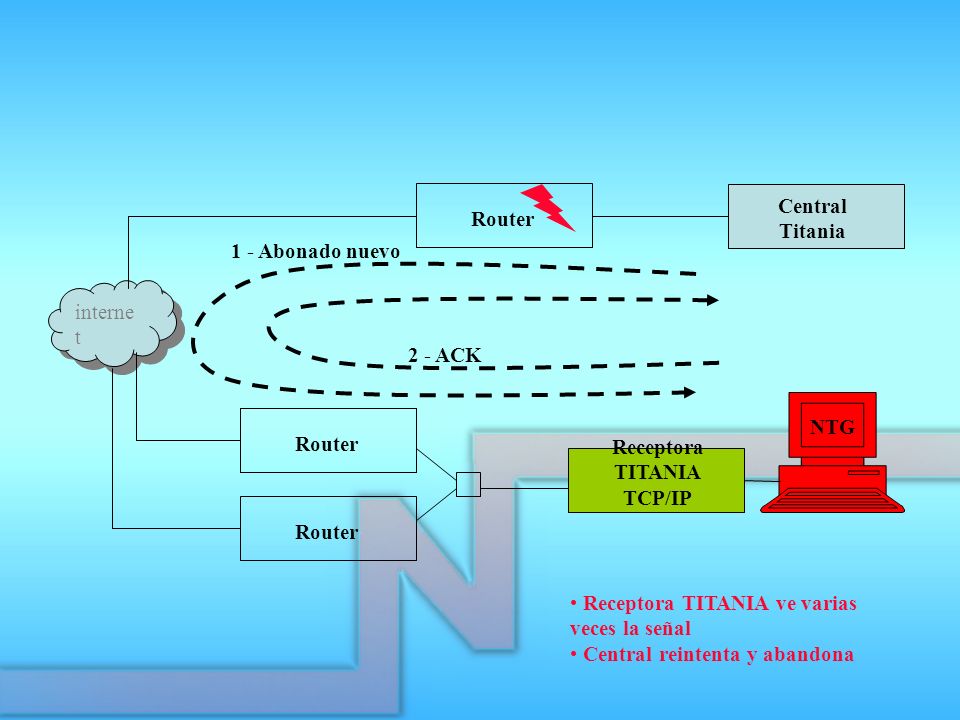

34 Central Titania Router 1 - Abonado nuevo internet 2 - ACK NTG Router Receptora TITANIA TCP/IP Router Receptora TITANIA ve varias veces la señal Central reintenta y abandona

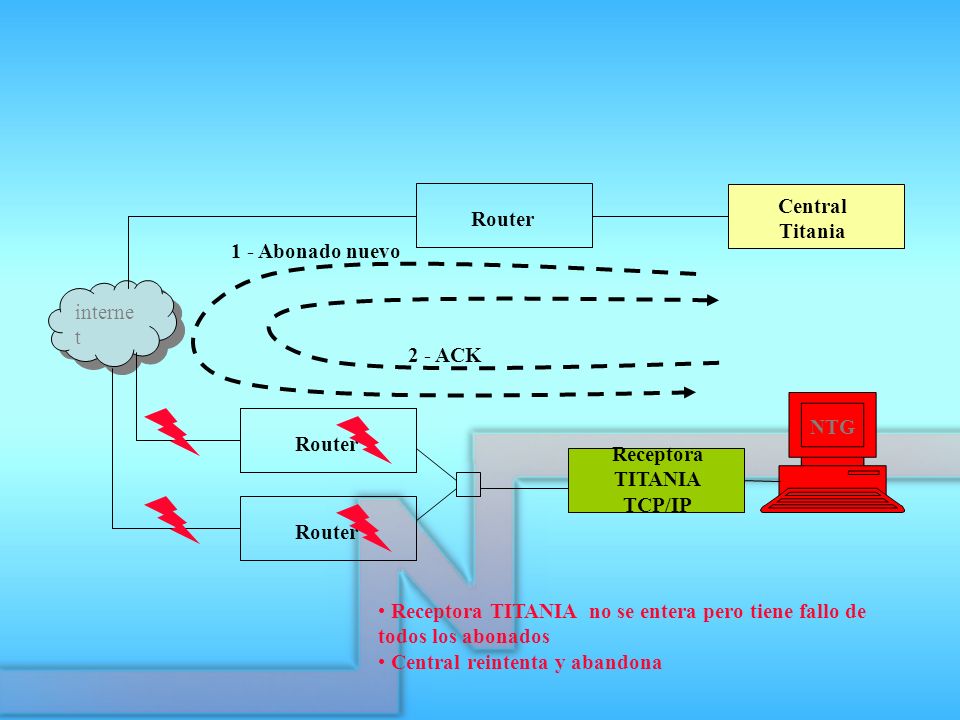

35 Central Titania Router 1 - Abonado nuevo internet 2 - ACK NTG Router Receptora TITANIA TCP/IP Router Receptora TITANIA no se entera pero tiene fallo de todos los abonados Central reintenta y abandona

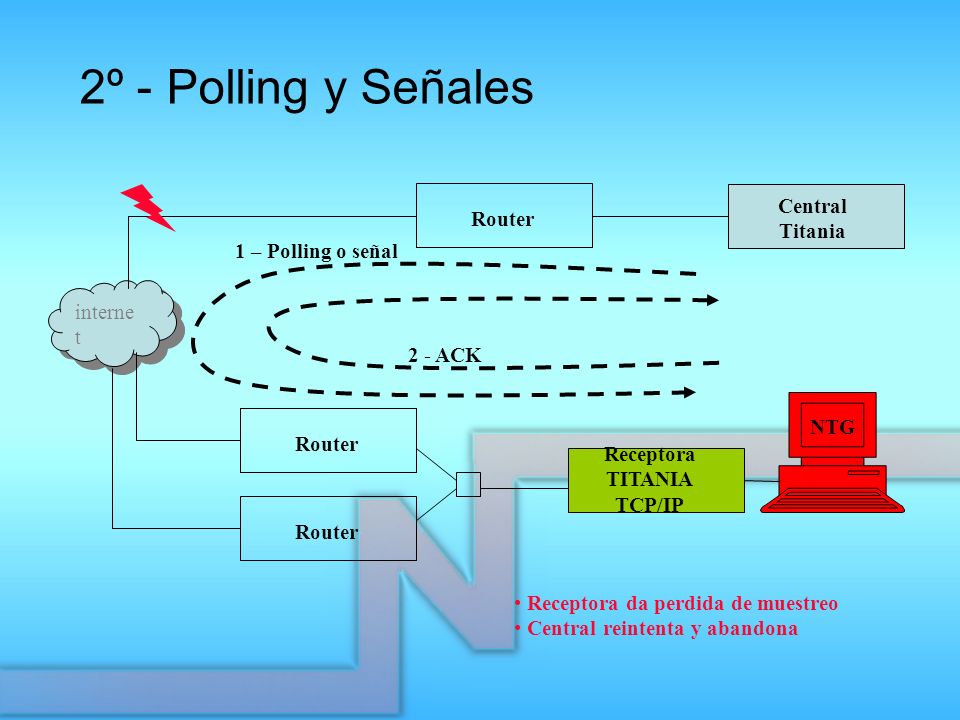

36 2º - Polling y Señales Central Router Titania 1 – Polling o señal
internet 2 - ACK NTG Router Receptora TITANIA TCP/IP Router Receptora da perdida de muestreo Central reintenta y abandona

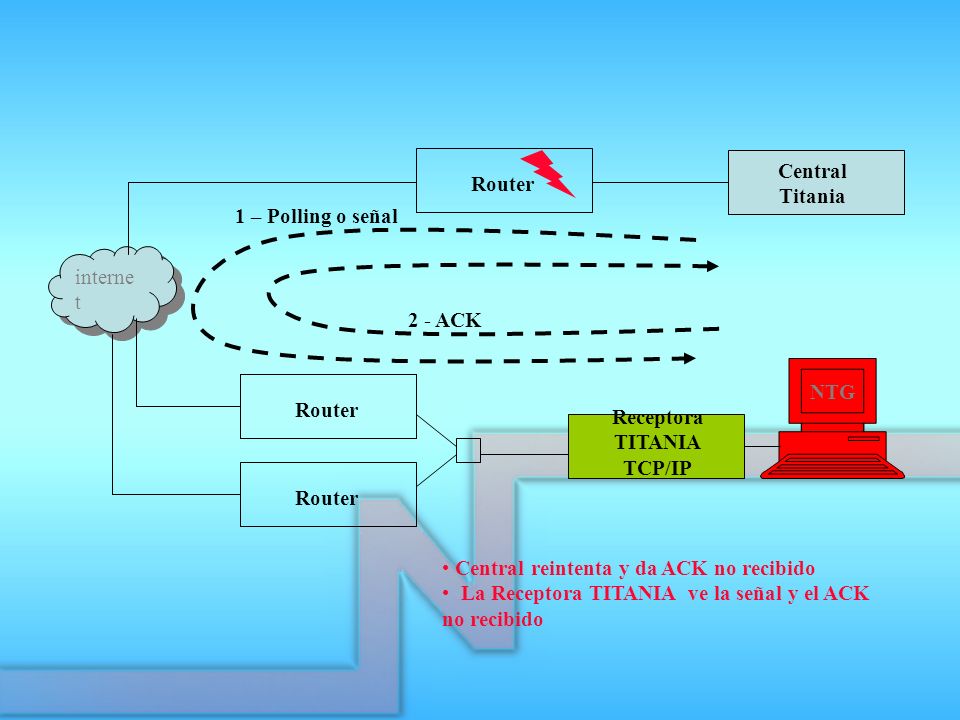

37 Central Titania Router 1 – Polling o señal internet 2 - ACK NTG Router Receptora TITANIA TCP/IP Router Central reintenta y da ACK no recibido La Receptora TITANIA ve la señal y el ACK no recibido

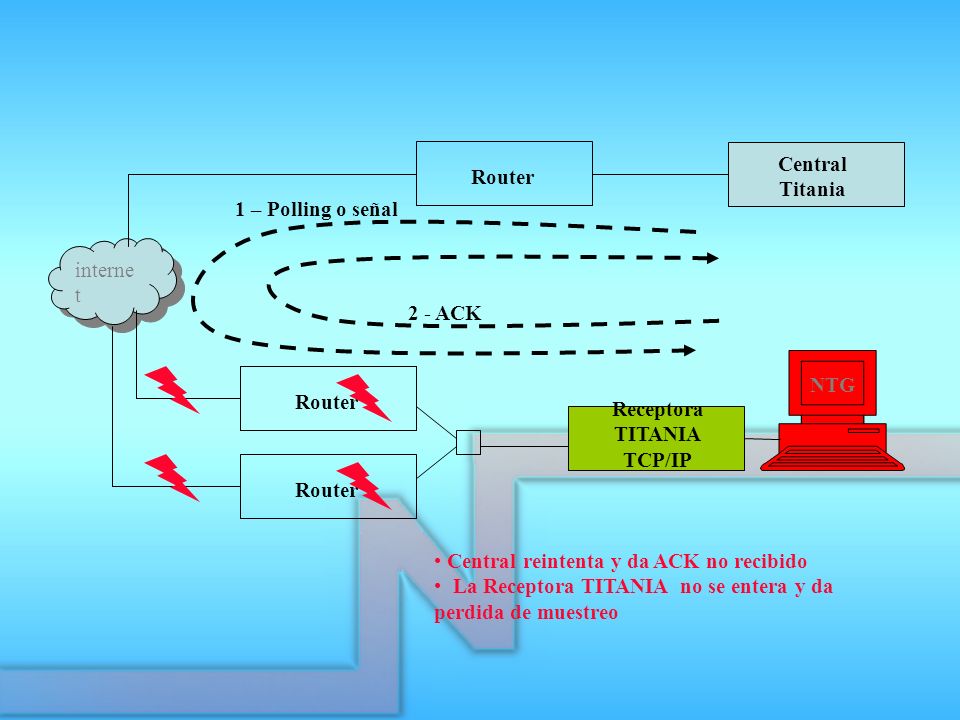

38 Central Titania Router 1 – Polling o señal internet 2 - ACK NTG Router Receptora TITANIA TCP/IP Router Central reintenta y da ACK no recibido La Receptora TITANIA no se entera y da perdida de muestreo

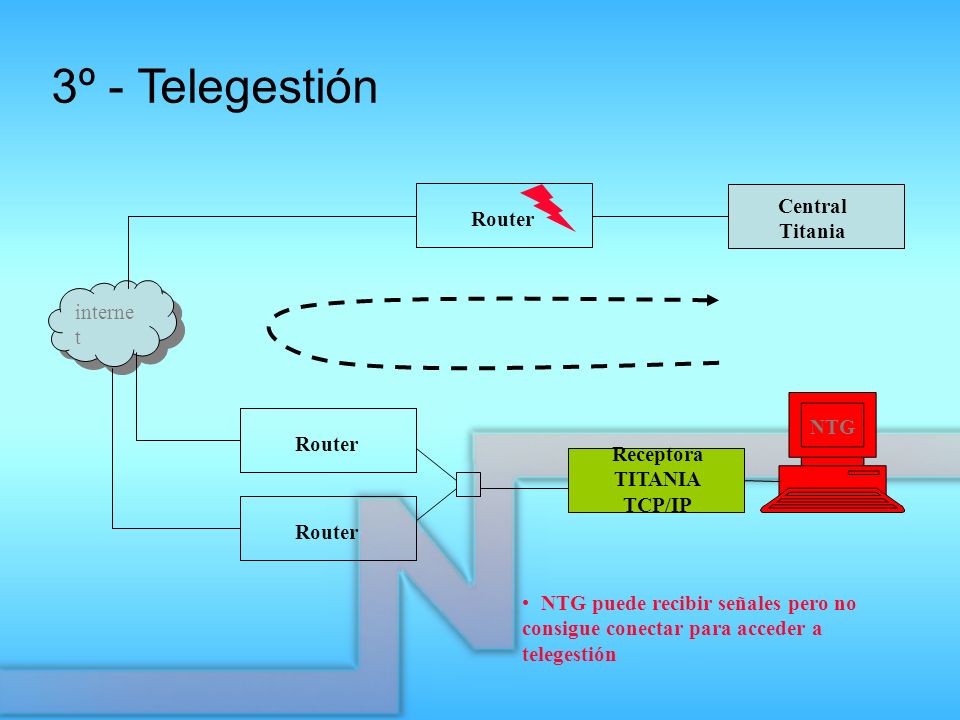

39 3º - Telegestión Central Router Titania internet NTG Router Receptora
TCP/IP Router NTG puede recibir señales pero no consigue conectar para acceder a telegestión

40 Central Titania Router internet NTG Router Receptora TITANIA TCP/IP Router NTG da perdida de muestreo y no consigue conectar para acceder a telegestión

41 "Hay cosas que tardan mas en evolucionar que otras…pero todo llega"
