Presentación del tema: "Historia de los Microprocesadores1 Microprocesadores para Comunicaciones Fernando Guerra Hernandez."— Transcripción de la presentación:

1 Historia de los Microprocesadores1 Microprocesadores para Comunicaciones Fernando Guerra Hernandez

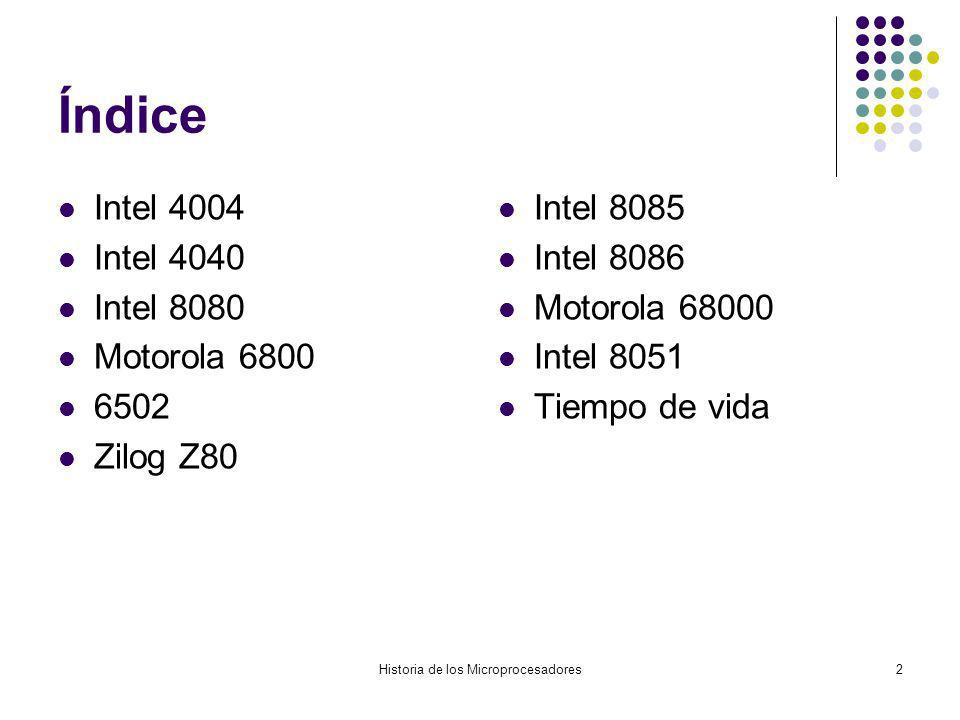

2 Historia de los Microprocesadores2 Índice Intel 4004 Intel 4040 Intel 8080 Motorola 6800 6502 Zilog Z80 Intel 8085 Intel 8086 Motorola 68000 Intel 8051 Tiempo de vida

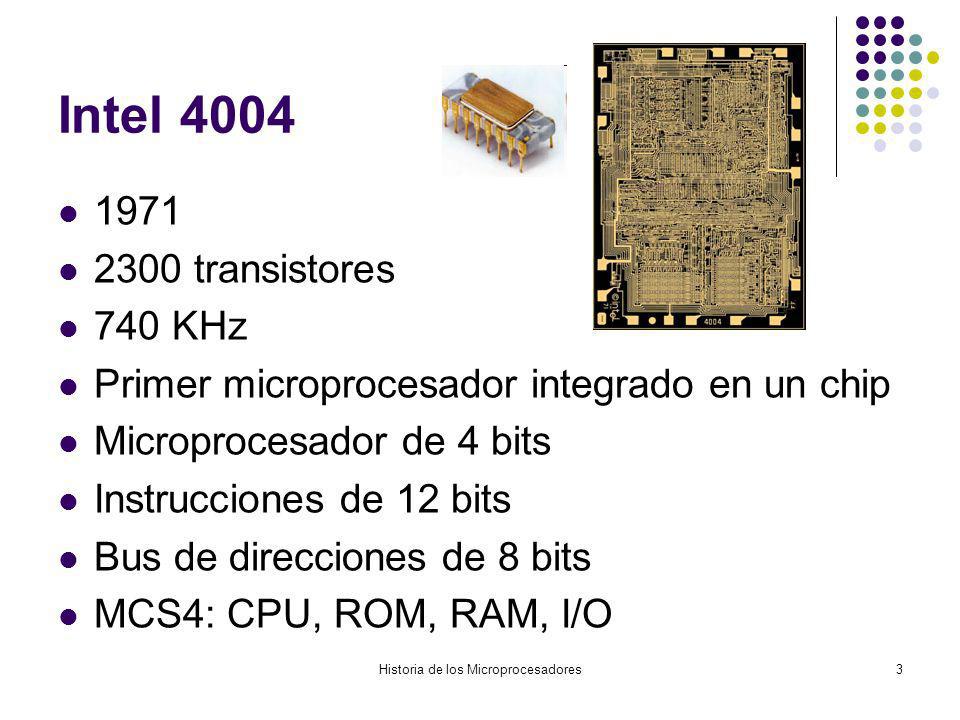

3 Historia de los Microprocesadores3 Intel 4004 1971 2300 transistores 740 KHz Primer microprocesador integrado en un chip Microprocesador de 4 bits Instrucciones de 12 bits Bus de direcciones de 8 bits MCS4: CPU, ROM, RAM, I/O

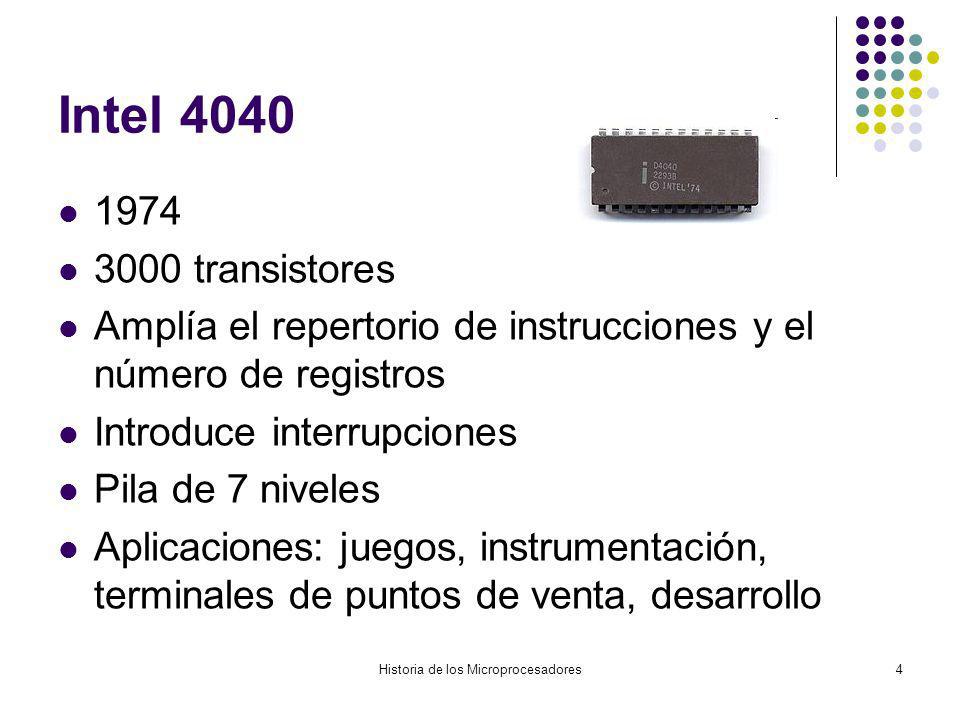

4 Historia de los Microprocesadores4 Intel 4040 1974 3000 transistores Amplía el repertorio de instrucciones y el número de registros Introduce interrupciones Pila de 7 niveles Aplicaciones: juegos, instrumentación, terminales de puntos de venta, desarrollo

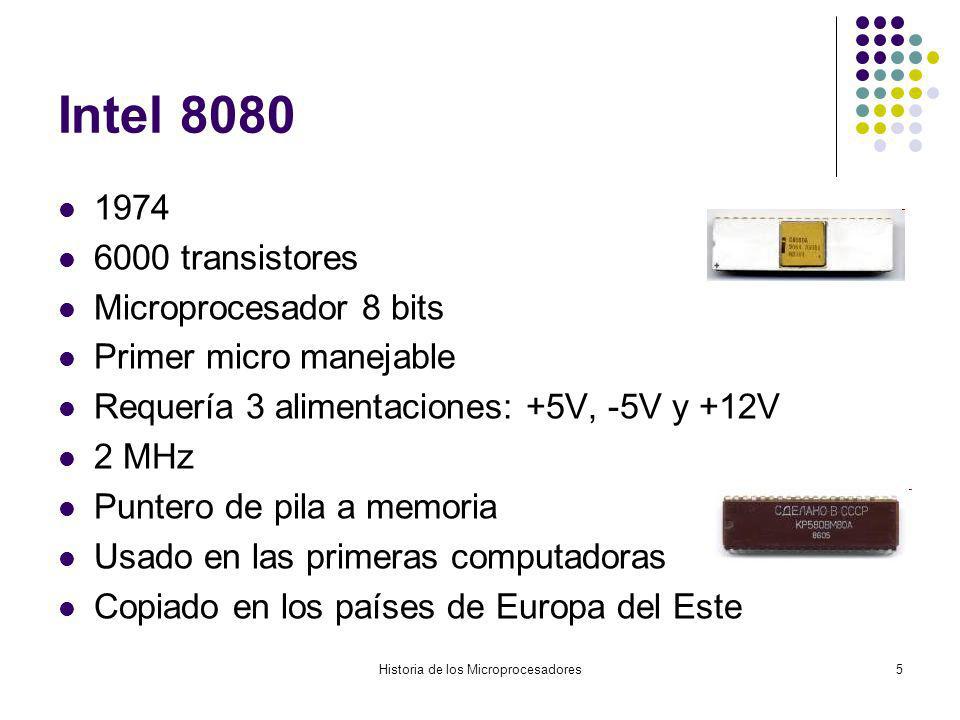

5 Historia de los Microprocesadores5 Intel 8080 1974 6000 transistores Microprocesador 8 bits Primer micro manejable Requería 3 alimentaciones: +5V, -5V y +12V 2 MHz Puntero de pila a memoria Usado en las primeras computadoras Copiado en los países de Europa del Este

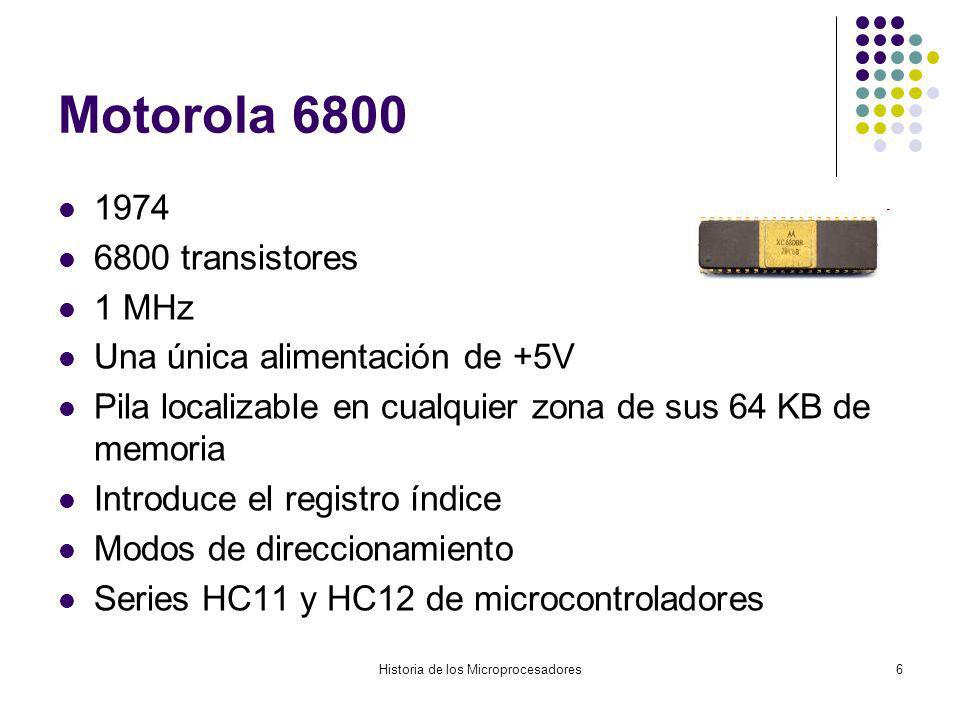

6 Historia de los Microprocesadores6 Motorola 6800 1974 6800 transistores 1 MHz Una única alimentación de +5V Pila localizable en cualquier zona de sus 64 KB de memoria Introduce el registro índice Modos de direccionamiento Series HC11 y HC12 de microcontroladores

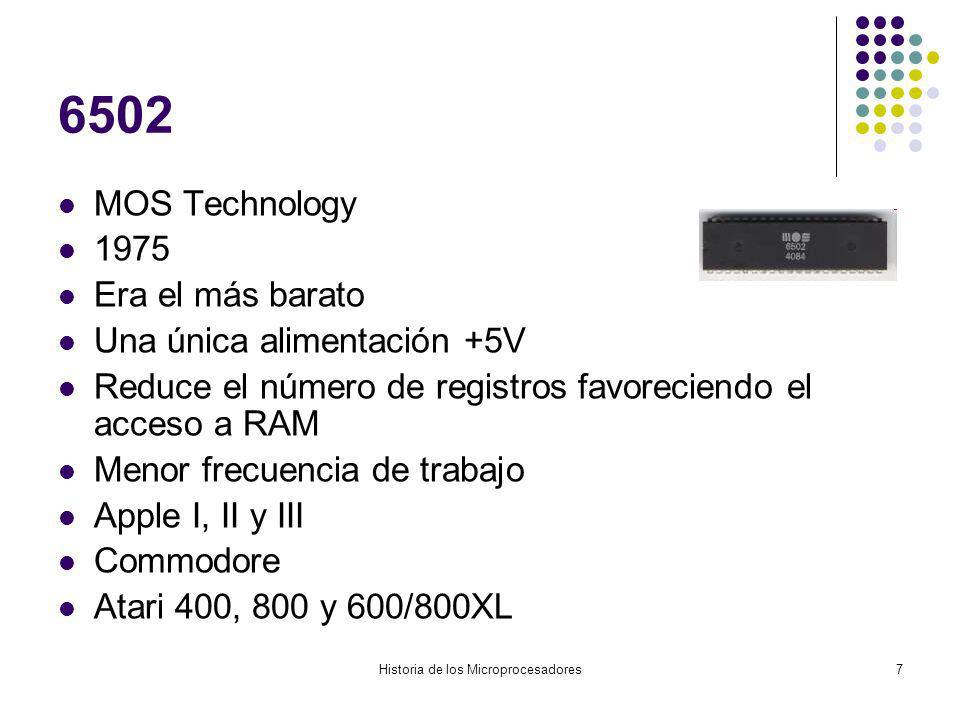

7 Historia de los Microprocesadores7 6502 MOS Technology 1975 Era el más barato Una única alimentación +5V Reduce el número de registros favoreciendo el acceso a RAM Menor frecuencia de trabajo Apple I, II y III Commodore Atari 400, 800 y 600/800XL

8 Historia de los Microprocesadores8 Zilog Z80 Federico Faggin 1976 8500 transistores Única alimentación +5V Interrupciones vectorizadas Repertorio avanzado de instrucciones Menor precio Uso en campos muy diversos También es copiado en los países del Este

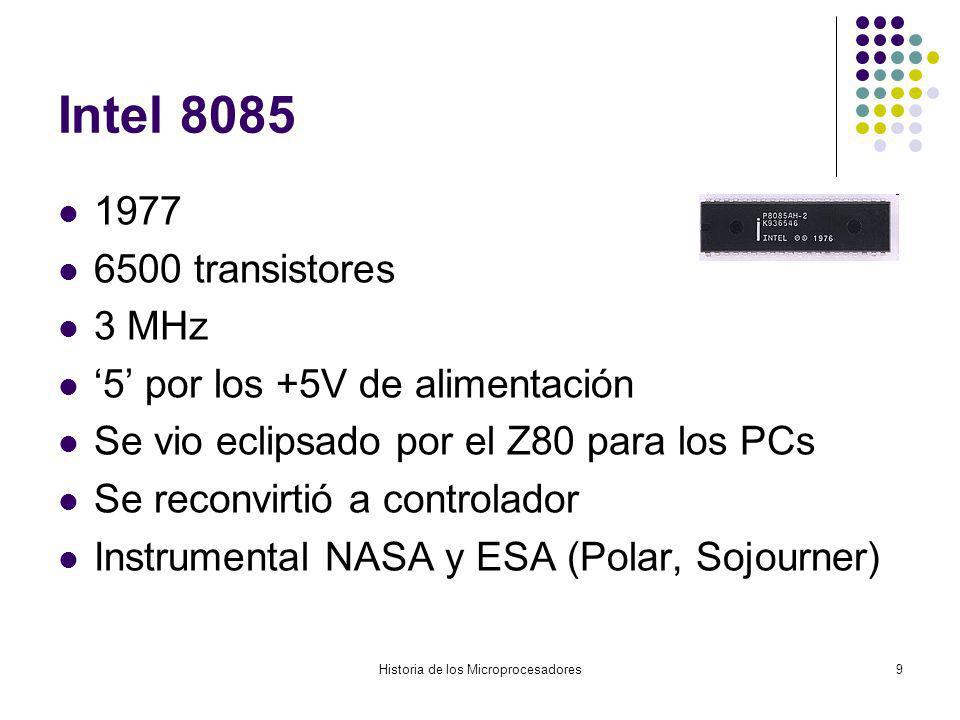

9 Historia de los Microprocesadores9 Intel 8085 1977 6500 transistores 3 MHz 5 por los +5V de alimentación Se vio eclipsado por el Z80 para los PCs Se reconvirtió a controlador Instrumental NASA y ESA (Polar, Sojourner)

10 Historia de los Microprocesadores10 Intel 8086 1978 Microprocesador de 16 bits 29000 transistores 256 interrupciones HW/SW Surgieron copias (NEC, AMD) y clones Procesador del primer PC IBM Inicia la familia x86 que llega hasta la actualidad

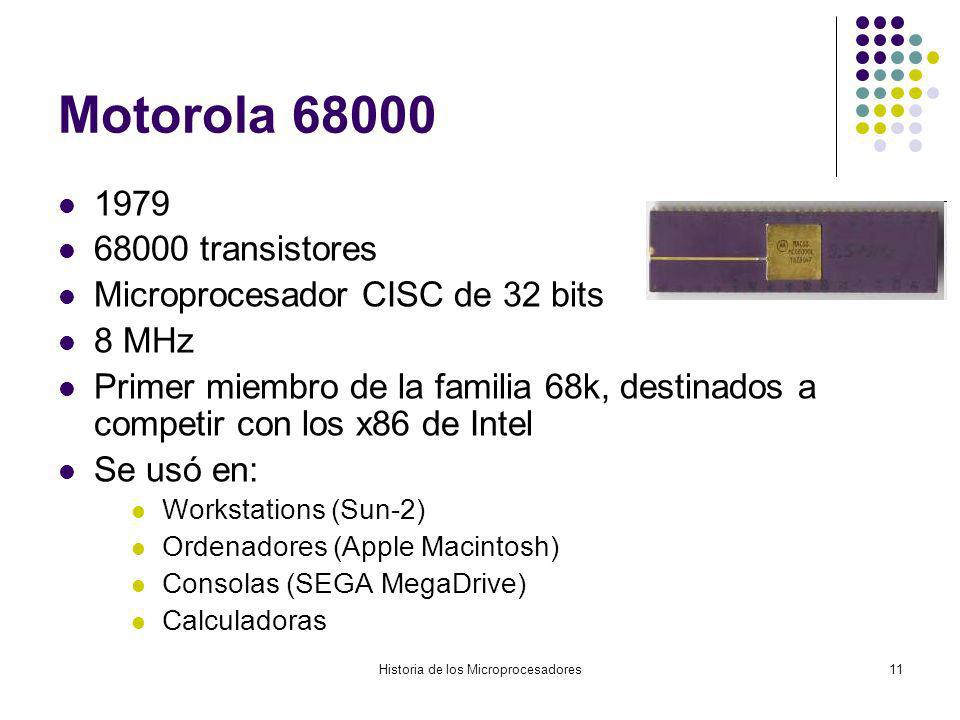

11 Historia de los Microprocesadores11 Motorola 68000 1979 68000 transistores Microprocesador CISC de 32 bits 8 MHz Primer miembro de la familia 68k, destinados a competir con los x86 de Intel Se usó en: Workstations (Sun-2) Ordenadores (Apple Macintosh) Consolas (SEGA MegaDrive) Calculadoras

12 Historia de los Microprocesadores12 Intel 8051 1980 Microcontrolador para sistemas empotrados NMOS -> CMOS RAM on-chip de 128 bytes ROM on-chip de 4 KB Destinado a aplicaciones de control que requieran bajo consumo, alta integración y alto rendimiento

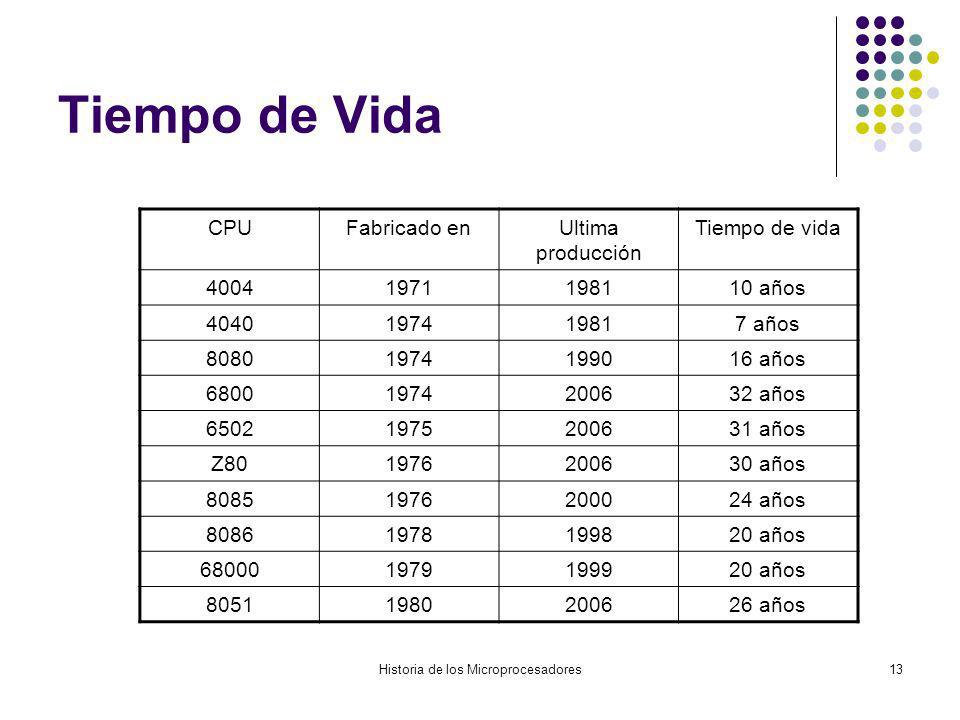

13 Historia de los Microprocesadores13 Tiempo de Vida CPUFabricado enUltima producción Tiempo de vida 40041971198110 años 4040197419817 años 80801974199016 años 68001974200632 años 65021975200631 años Z801976200630 años 80851976200024 años 80861978199820 años 680001979199920 años 80511980200626 años

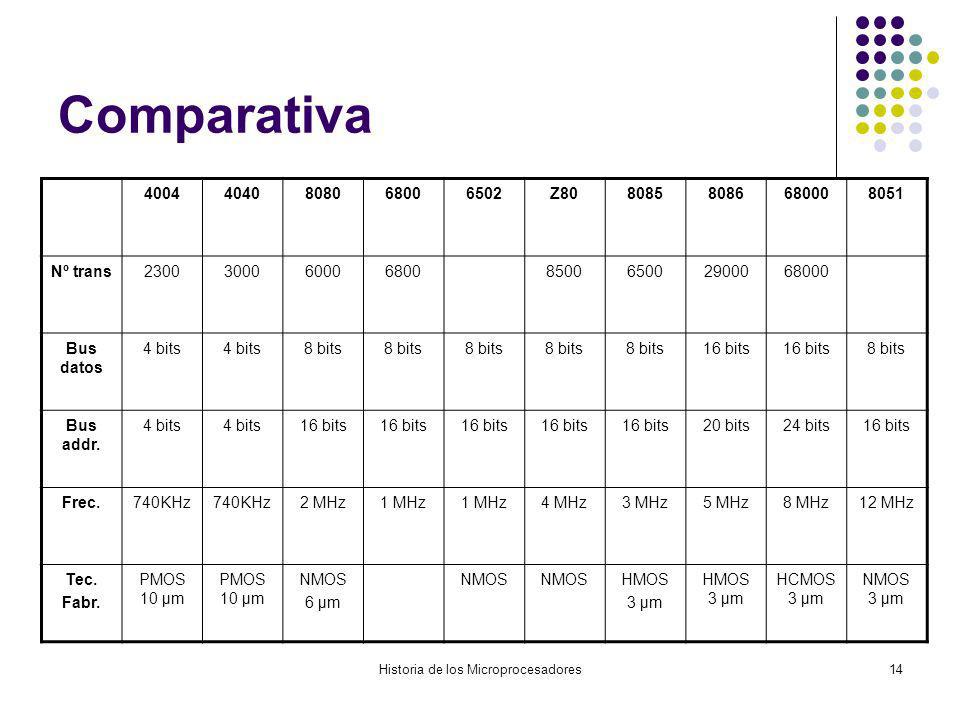

14 Historia de los Microprocesadores14 Comparativa 40044040808068006502Z8080858086680008051 Nº trans2300300060006800850065002900068000 Bus datos 4 bits 8 bits 16 bits 8 bits Bus addr. 4 bits 16 bits 20 bits24 bits16 bits Frec.740KHz 2 MHz1 MHz 4 MHz3 MHz5 MHz8 MHz12 MHz Tec. Fabr. PMOS 10 μm NMOS 6 μm NMOS HMOS 3 μm HMOS 3 μm HCMOS 3 μm NMOS 3 μm

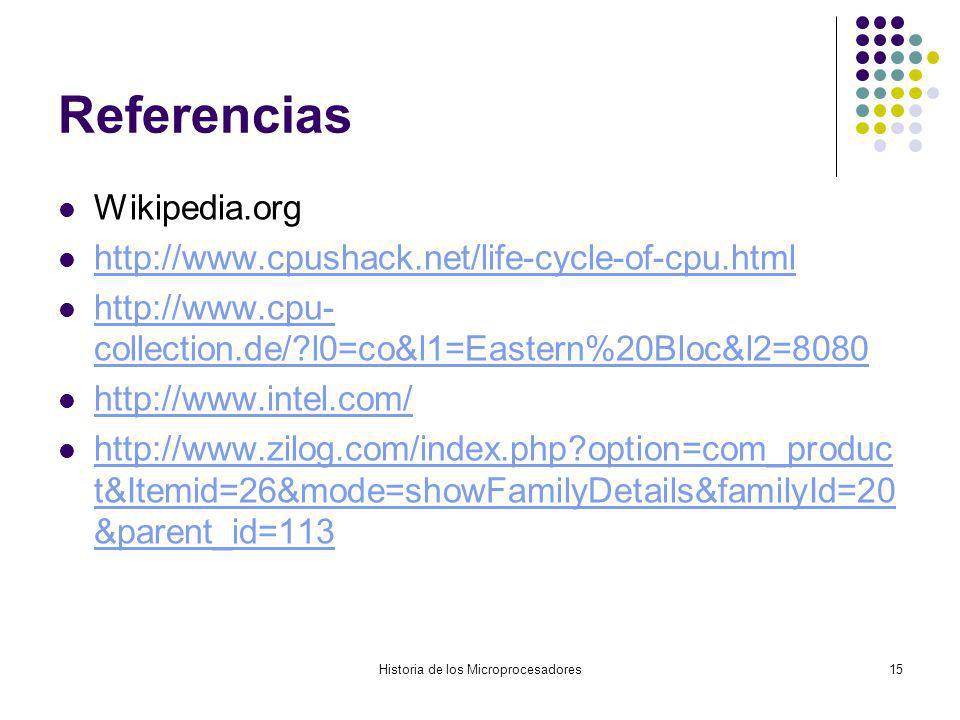

15 Historia de los Microprocesadores15 Referencias Wikipedia.org http://www.cpushack.net/life-cycle-of-cpu.html http://www.cpu- collection.de/?l0=co&l1=Eastern%20Bloc&l2=8080 http://www.cpu- collection.de/?l0=co&l1=Eastern%20Bloc&l2=8080 http://www.intel.com/ http://www.zilog.com/index.php?option=com_produc t&Itemid=26&mode=showFamilyDetails&familyId=20 &parent_id=113 http://www.zilog.com/index.php?option=com_produc t&Itemid=26&mode=showFamilyDetails&familyId=20 &parent_id=113
