IDENTIFICACIÓN Y CLASIFICACIÓN DE SUELOS

Presentación del tema: "IDENTIFICACIÓN Y CLASIFICACIÓN DE SUELOS"— Transcripción de la presentación:

1 IDENTIFICACIÓN Y CLASIFICACIÓN DE SUELOS
GRANULOMETRIA SUCS Ing. Mestanza Sanchez, Jorge Daniel

2 SUCS GRANULOMETRIA: Determina la distribución de las partículas por tamaño de una muestra de suelo. MUESTRA DE SUELO FRACCION GRUESA FRACCION INTERMEDIA FRACCION FINA PROCEDIMIENTO => ANALISIS GRANULOMETRICO => CURVA GRANULOMETRICA Fracción mayor a 0,075 mm (Tamiz #200) Análisis por vía seca Tamizado => Fracción menor a 0,075 mm (Tamiz #200) Método del Lavado

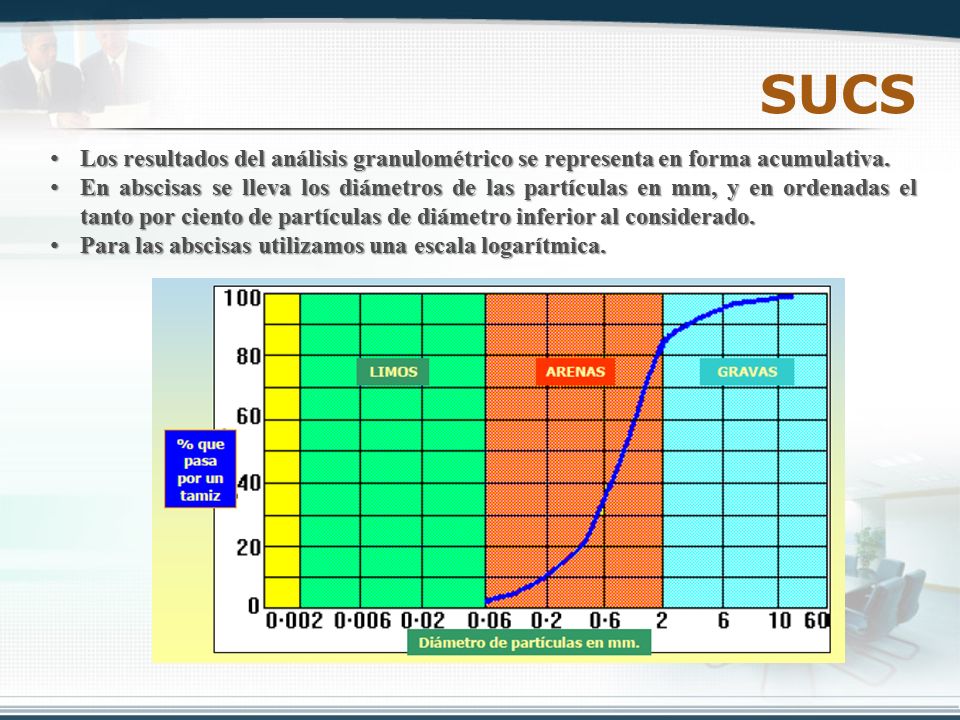

3 SUCS Los resultados del análisis granulométrico se representa en forma acumulativa. En abscisas se lleva los diámetros de las partículas en mm, y en ordenadas el tanto por ciento de partículas de diámetro inferior al considerado. Para las abscisas utilizamos una escala logarítmica.

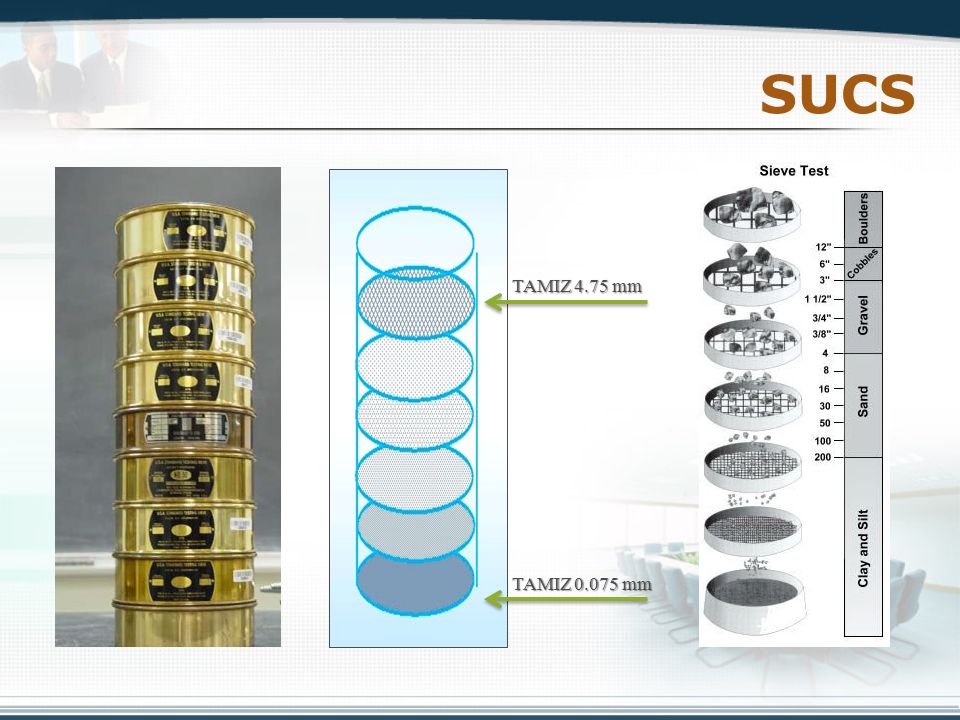

4 SUCS TAMIZ 4.75 mm TAMIZ mm

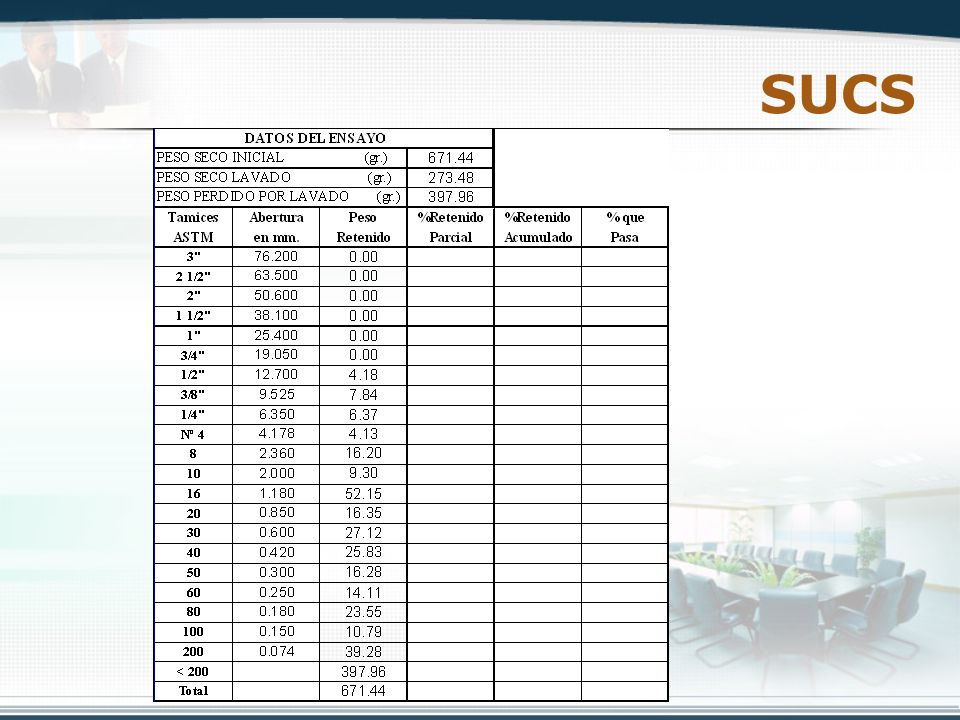

5 SUCS

6 SUCS SUELO BIEN GRADUADO: Existe una graduación continua de tamaños.
TIPOS DE GRADUACION SUELO BIEN GRADUADO: Existe una graduación continua de tamaños. SUELO MAL GRADUADO: Existe una graduación uniforme de tamaños. SUELO CON GRADUACION DISCONTINUA: Existe una graduación discontinua de tamaños.

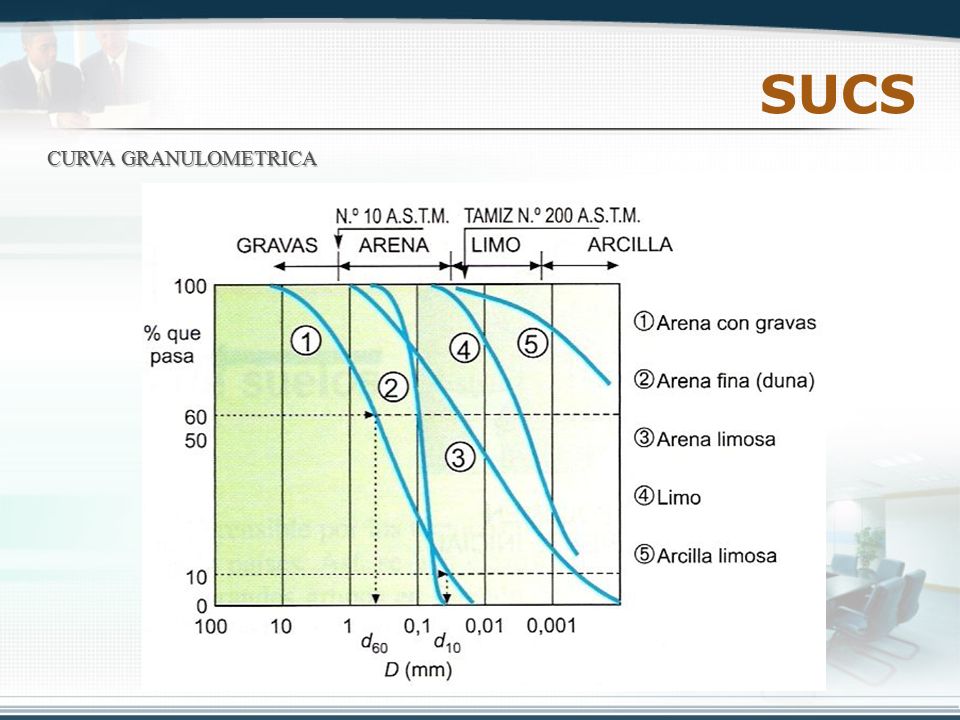

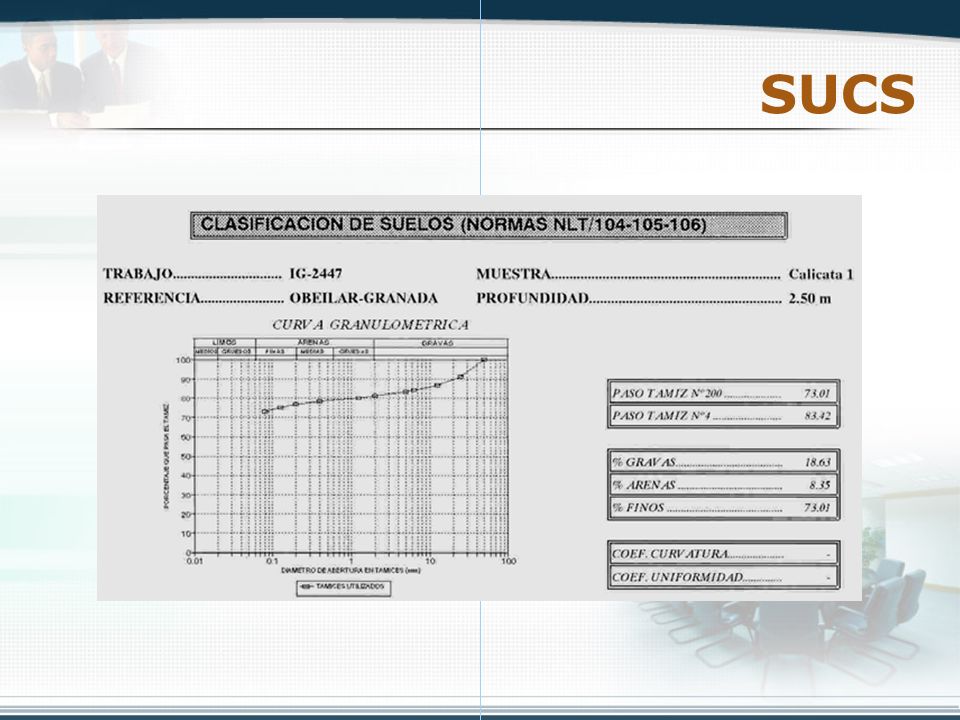

7 SUCS CURVA GRANULOMETRICA

8 CLASIFICACION EN FUNCION DE LA GRANULOMETRIA
SUCS CLASIFICACION EN FUNCION DE LA GRANULOMETRIA Fracciones: Arcilla = 15 % Limo = 20 % Arena = 65 % Clasificación: Franco Arenoso

9 Para 1< CC < 3 se trata de suelos bien graduados tipo SW y GW
SUCS Según Hazen definimos el diámetro eficaz d10, el que corresponde al 10% de la curva granulométrica. Determinamos el diámetro correspondiente al 60% de la curva, d60 Con estos diámetros determinamos el coeficiente de uniformidad Cu = d60 / d10. Determinamos el coeficiente de curvatura CC = d2 30/(d10·d60) Valores del Cu Para Cu < 5, suelo uniforme, mal graduado (P), p.ej. arenas de playa y loess. Para 5<Cu<15 suelos no uniforme. Para Cu>15 suelo bien graduado (W), todos los tamaños. Para 1< CC < 3 se trata de suelos bien graduados tipo SW y GW Las gravas con 5 a 12% de finos requieren el uso de símbolos dobles: GW-GM grava bien graduada con limo; GW-GC grava bien graduada con arcilla; GP-GM grava mal graduada con limo; GP-GC grava mal graduada con arcilla. Las arenas con 5 a 12% de finos requieren el uso de símbolos dobles: SW-SM arenas bien graduada con limo; SW-SC arenas bien graduada con arcilla; SP-SM arena mal graduada con limo; SP-SC arena mal graduada con arcilla.

10 SUCS Suelos gruesos. Se dividen en gravas y arena, y se separan con el tamiz No. 4, de manera que un suelo pertenece al grupo de grava si más del 50% retiene el tamiz No. 4 y pertenecerá al grupo arena en caso contrario. Suelos finos. El sistema unificado considera los suelos finos divididos entre grupos: limos inorgánicos (M), arcillas inorgánicas © y limos y arcillas orgánicas (O). Cada uno de estos suelos se subdivide a su vez según su límite liquido, en dos grupos cuya frontera es Ll = 50%. Si el límite líquido del suelo es menor de 50 se añade al símbolo general la letra L (low compresibility). Si es mayor de 50 se añade laletra H (hig compresibility). Obteniéndose de este modo los siguientes tipos de suelos: ML: Limos Inorgánicos de baja compresibilidad. OL: Limos y arcillas orgánicas. CL: Arcillas inorgánicas de baja compresibilidad. CH. Arcillas inorgánicas de alta compresibilidad. MH:Limos inorgánicos de alta compresibilidad. OH: arcillas y limos orgánicas de alta compresibilidad.

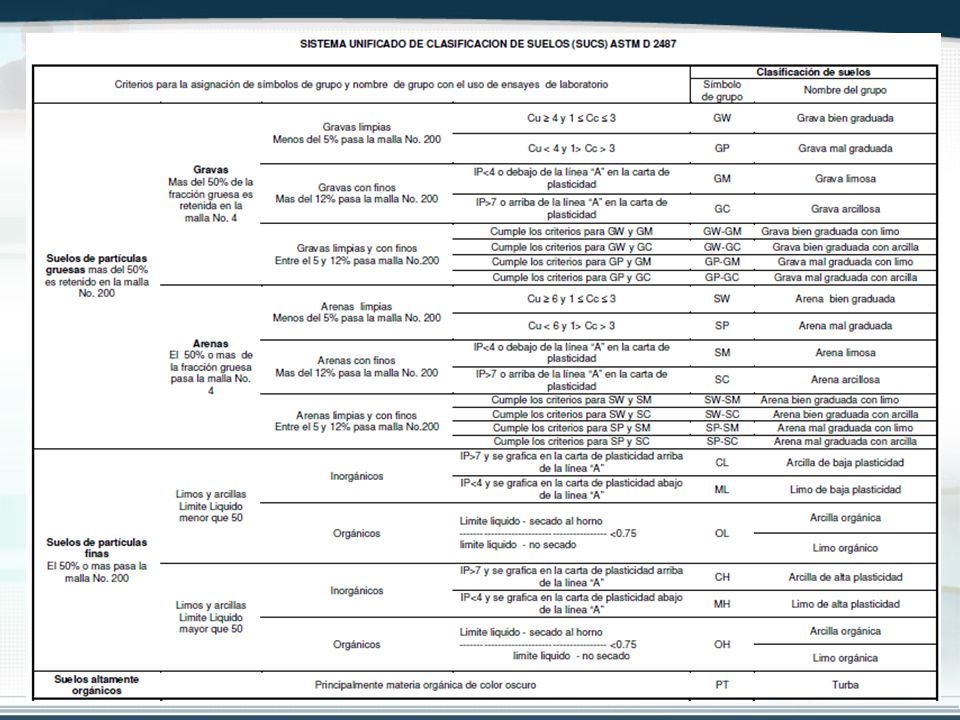

11

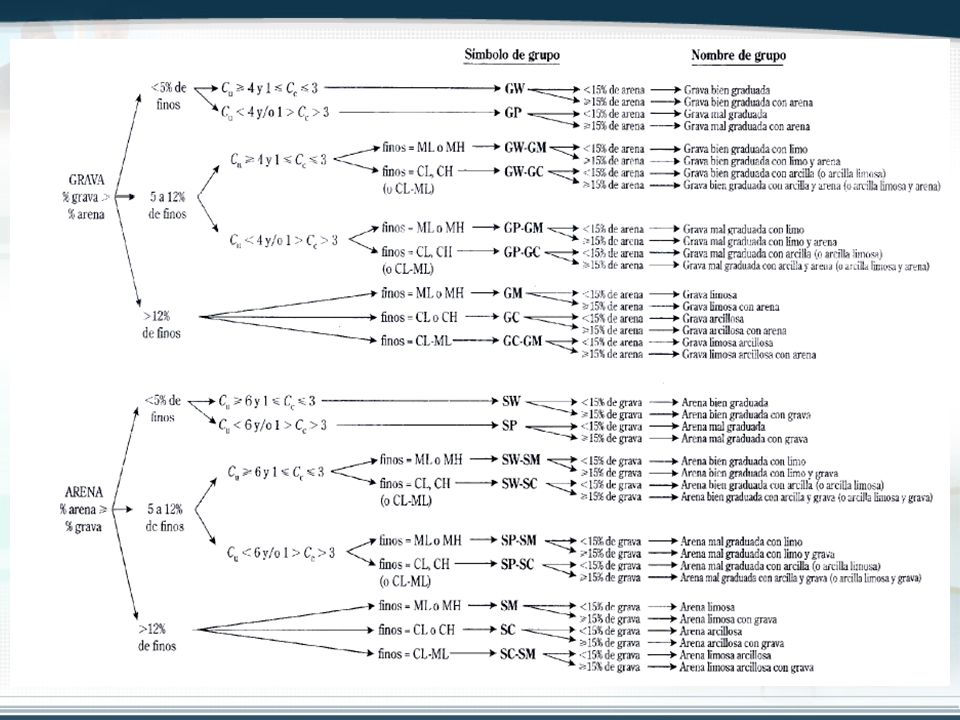

12

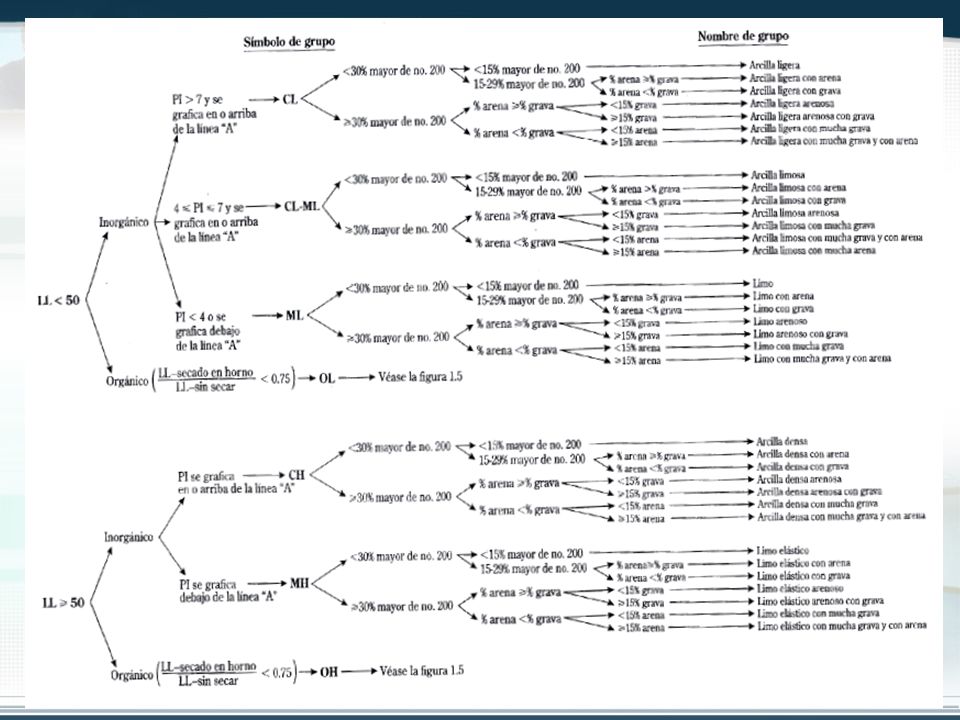

13

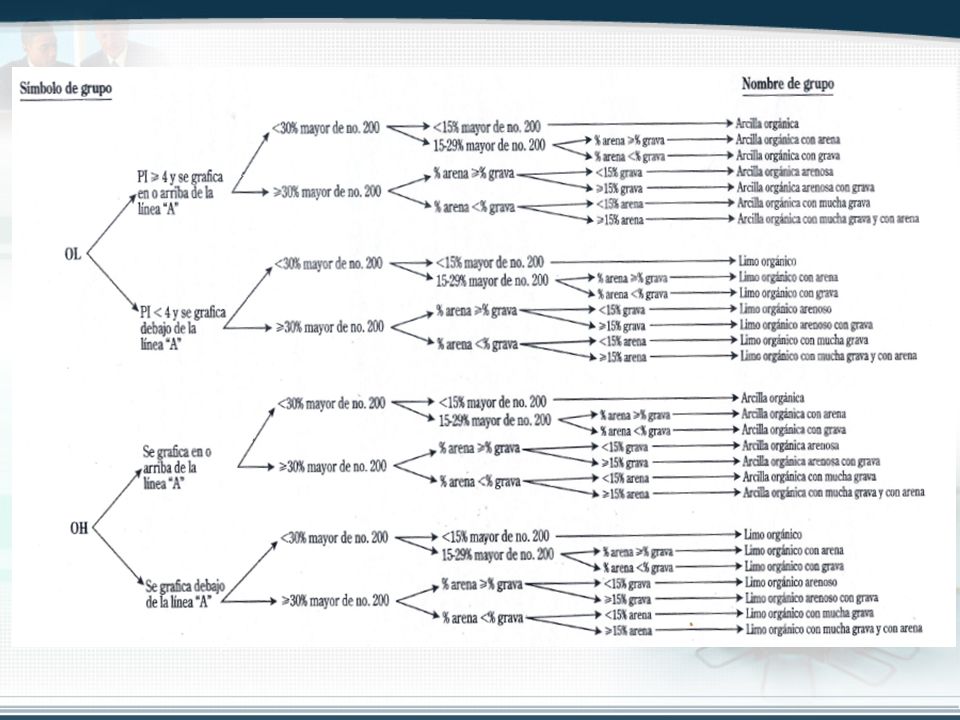

14

15 SUCS

16 SUCS
