MATERIALES METÁLICOS.

Presentación del tema: "MATERIALES METÁLICOS."— Transcripción de la presentación:

1 MATERIALES METÁLICOS

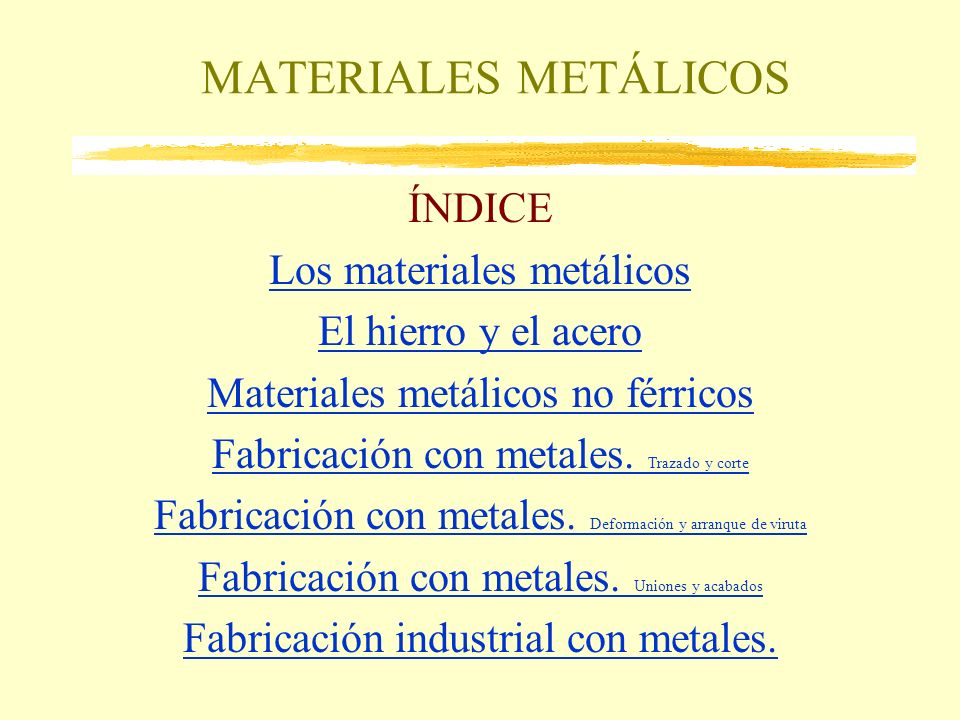

2 MATERIALES METÁLICOS ÍNDICE Los materiales metálicos
El hierro y el acero Materiales metálicos no férricos Fabricación con metales. Trazado y corte Fabricación con metales. Deformación y arranque de viruta Fabricación con metales. Uniones y acabados Fabricación industrial con metales.

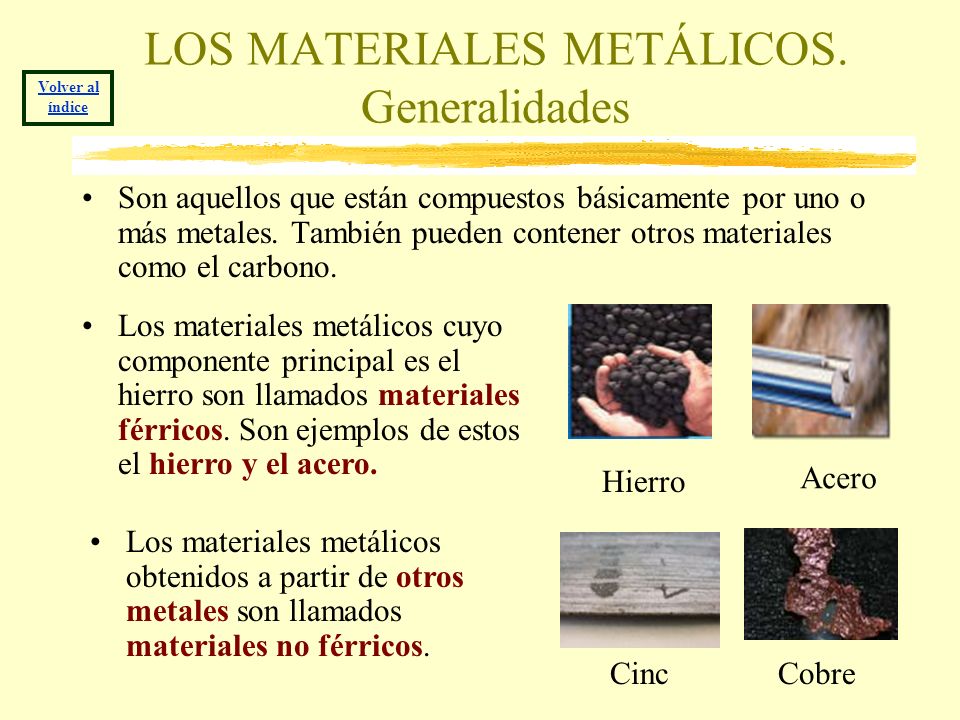

3 LOS MATERIALES METÁLICOS. Generalidades
Volver al índice Son aquellos que están compuestos básicamente por uno o más metales. También pueden contener otros materiales como el carbono. Los materiales metálicos cuyo componente principal es el hierro son llamados materiales férricos. Son ejemplos de estos el hierro y el acero. Hierro Acero Los materiales metálicos obtenidos a partir de otros metales son llamados materiales no férricos. Cinc Cobre

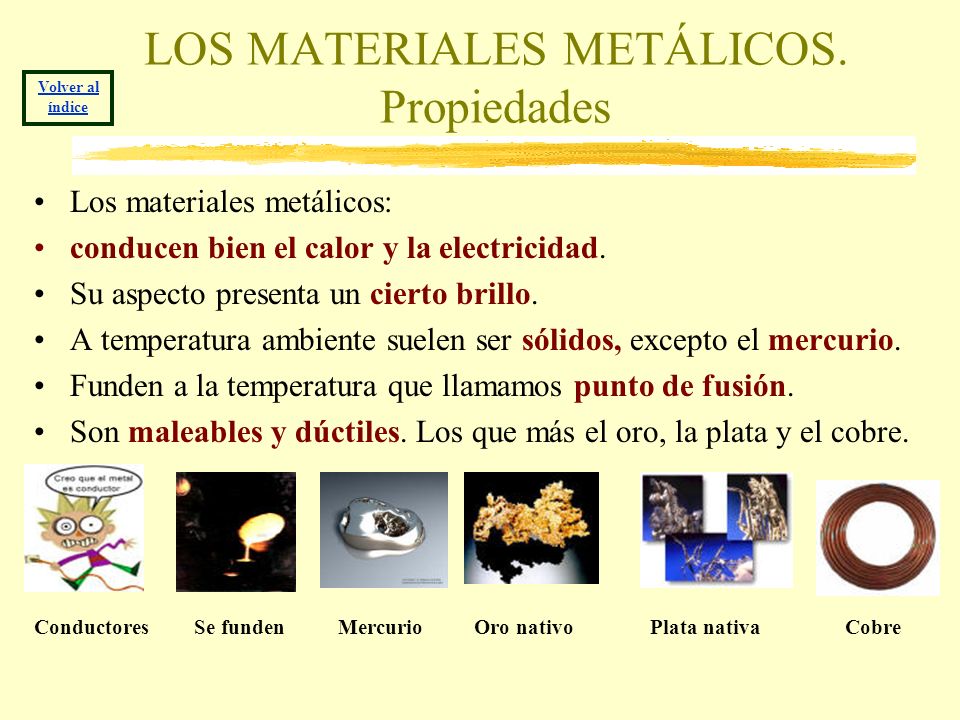

4 LOS MATERIALES METÁLICOS. Propiedades
Volver al índice Los materiales metálicos: conducen bien el calor y la electricidad. Su aspecto presenta un cierto brillo. A temperatura ambiente suelen ser sólidos, excepto el mercurio. Funden a la temperatura que llamamos punto de fusión. Son maleables y dúctiles. Los que más el oro, la plata y el cobre. Conductores Se funden Mercurio Oro nativo Plata nativa Cobre

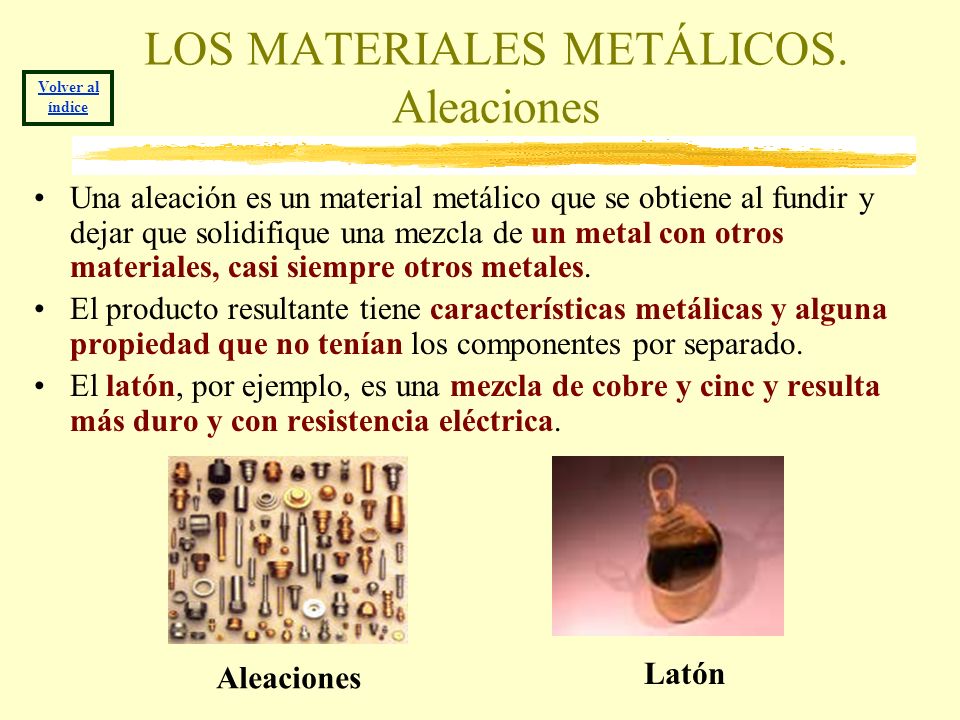

5 LOS MATERIALES METÁLICOS. Aleaciones
Volver al índice Una aleación es un material metálico que se obtiene al fundir y dejar que solidifique una mezcla de un metal con otros materiales, casi siempre otros metales. El producto resultante tiene características metálicas y alguna propiedad que no tenían los componentes por separado. El latón, por ejemplo, es una mezcla de cobre y cinc y resulta más duro y con resistencia eléctrica. Aleaciones Latón

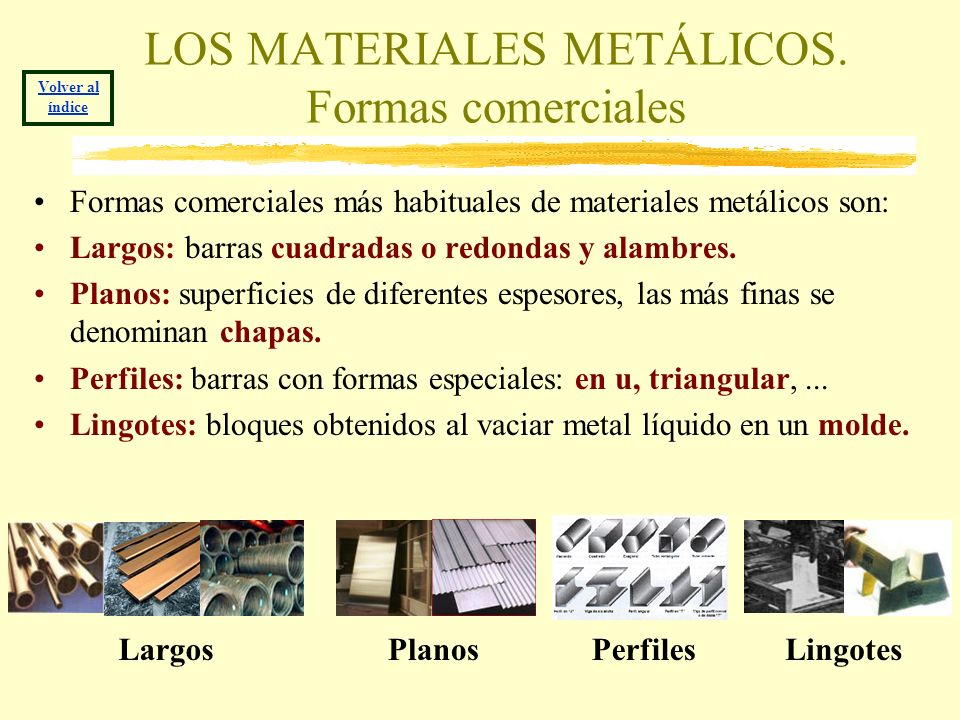

6 LOS MATERIALES METÁLICOS. Formas comerciales
Volver al índice Formas comerciales más habituales de materiales metálicos son: Largos: barras cuadradas o redondas y alambres. Planos: superficies de diferentes espesores, las más finas se denominan chapas. Perfiles: barras con formas especiales: en u, triangular, ... Lingotes: bloques obtenidos al vaciar metal líquido en un molde. Largos Planos Perfiles Lingotes

7 LOS MATERIALES METÁLICOS. Obtención
Volver al índice Los metales no suelen aparecer puros, sino combinados con otros elementos y formando minerales: La Minería se encarga de extraer minerales metálicos o menas. La Metalurgia trata de los metales elaborados y sus propiedades. Calcinación y tostación: es un proceso para obtener metales libres o puros calentando las menas en hornos y eliminando los óxidos que se producen. Electrolisis: es un proceso para obtener metales libres fundiendo el mineral, introduciendo en la fundición dos electrodos y haciendo circular una corriente eléctrica de modo que el metal puro se deposita en un electrodo. Minería Calcinador Nave de electrolisis

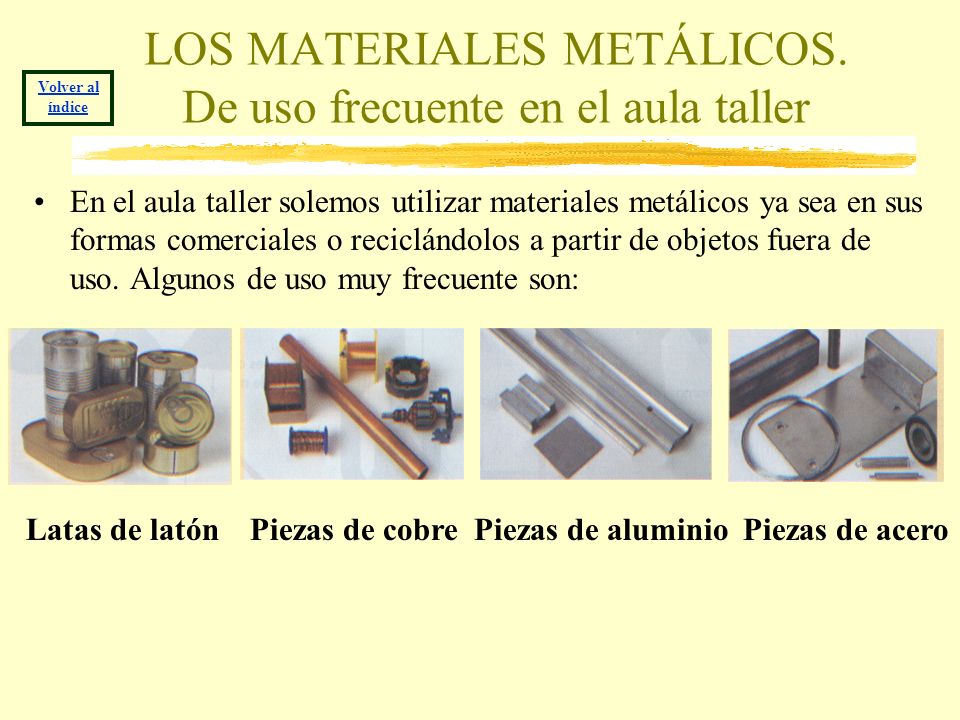

8 LOS MATERIALES METÁLICOS. De uso frecuente en el aula taller
Volver al índice En el aula taller solemos utilizar materiales metálicos ya sea en sus formas comerciales o reciclándolos a partir de objetos fuera de uso. Algunos de uso muy frecuente son: Latas de latón Piezas de cobre Piezas de aluminio Piezas de acero

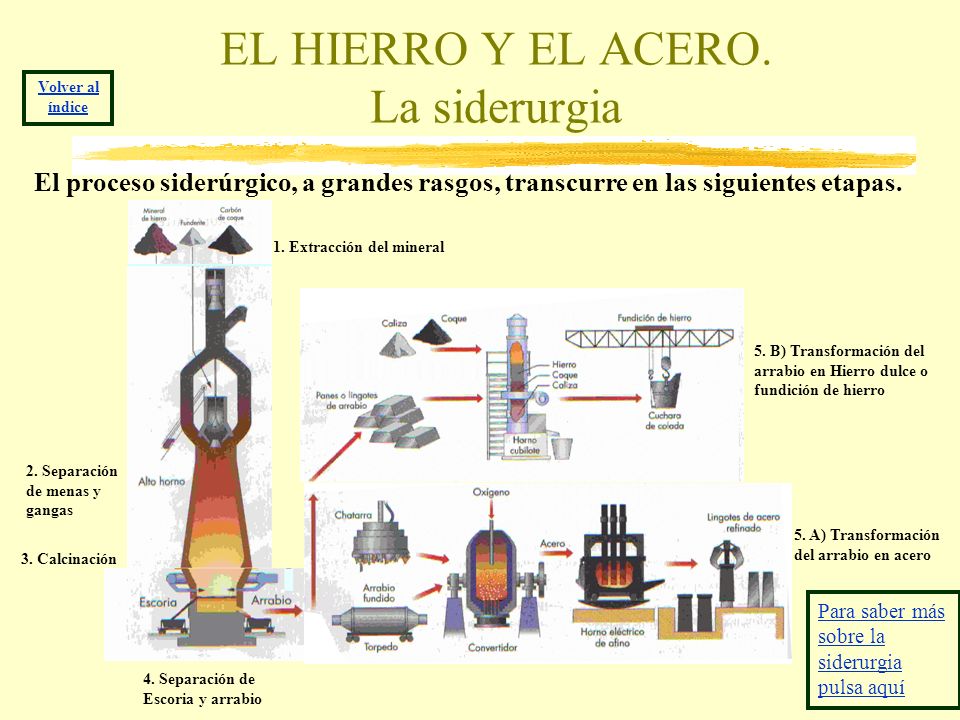

9 EL HIERRO Y EL ACERO. La siderurgia
Volver al índice El proceso siderúrgico, a grandes rasgos, transcurre en las siguientes etapas. 1. Extracción del mineral 5. B) Transformación del arrabio en Hierro dulce o fundición de hierro 2. Separación de menas y gangas 5. A) Transformación del arrabio en acero 3. Calcinación Para saber más sobre la siderurgia pulsa aquí 4. Separación de Escoria y arrabio

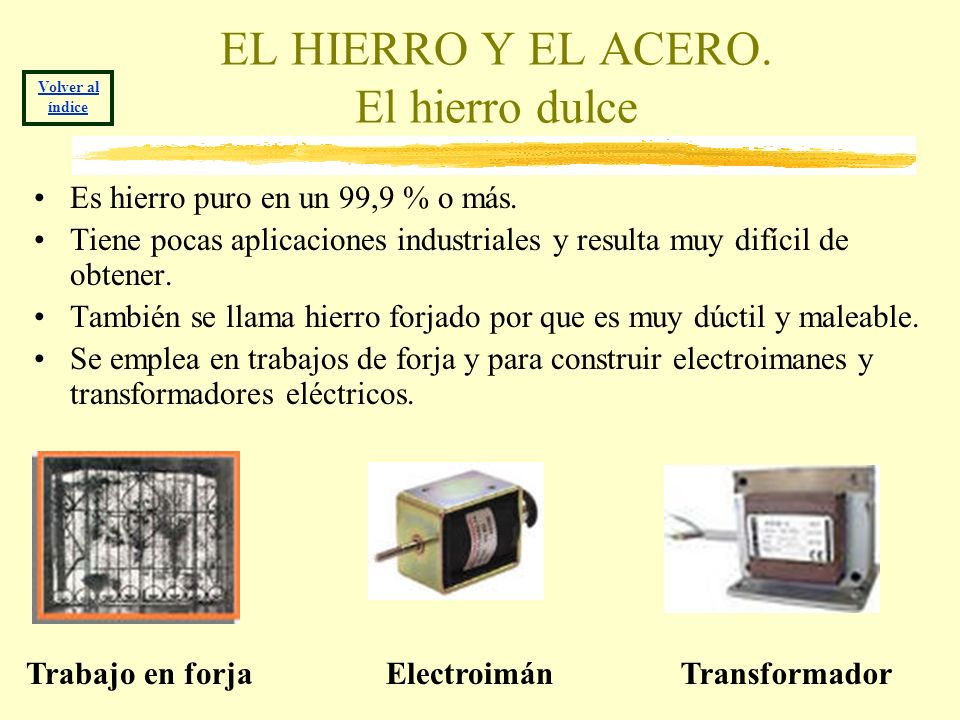

10 EL HIERRO Y EL ACERO. El hierro dulce
Volver al índice Es hierro puro en un 99,9 % o más. Tiene pocas aplicaciones industriales y resulta muy difícil de obtener. También se llama hierro forjado por que es muy dúctil y maleable. Se emplea en trabajos de forja y para construir electroimanes y transformadores eléctricos. Trabajo en forja Electroimán Transformador

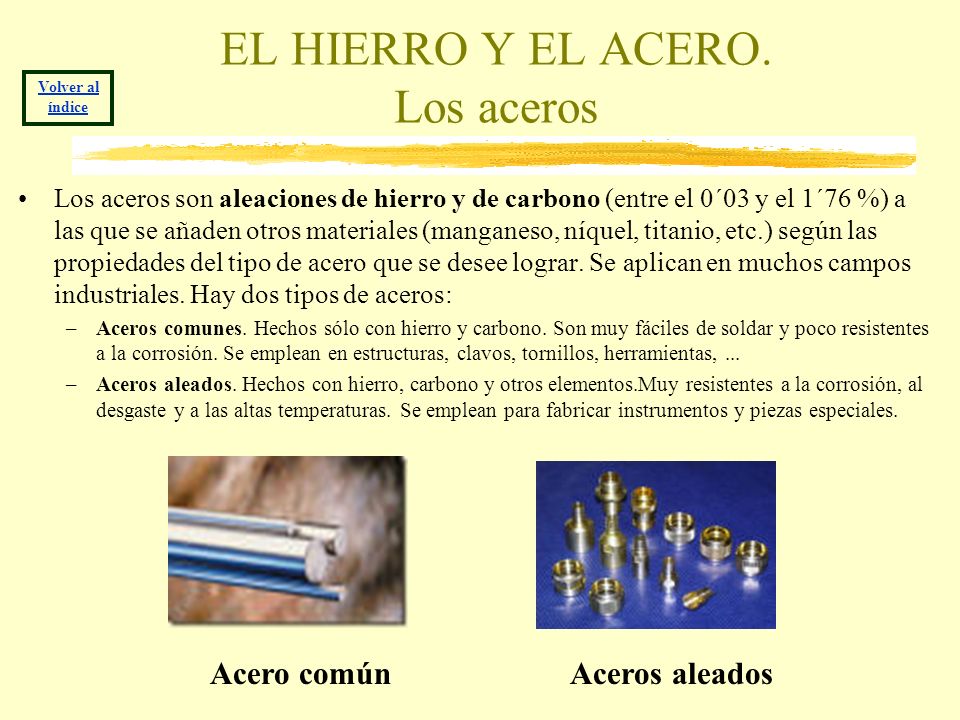

11 EL HIERRO Y EL ACERO. Los aceros
Volver al índice Los aceros son aleaciones de hierro y de carbono (entre el 0´03 y el 1´76 %) a las que se añaden otros materiales (manganeso, níquel, titanio, etc.) según las propiedades del tipo de acero que se desee lograr. Se aplican en muchos campos industriales. Hay dos tipos de aceros: Aceros comunes. Hechos sólo con hierro y carbono. Son muy fáciles de soldar y poco resistentes a la corrosión. Se emplean en estructuras, clavos, tornillos, herramientas, ... Aceros aleados. Hechos con hierro, carbono y otros elementos.Muy resistentes a la corrosión, al desgaste y a las altas temperaturas. Se emplean para fabricar instrumentos y piezas especiales. Acero común Aceros aleados

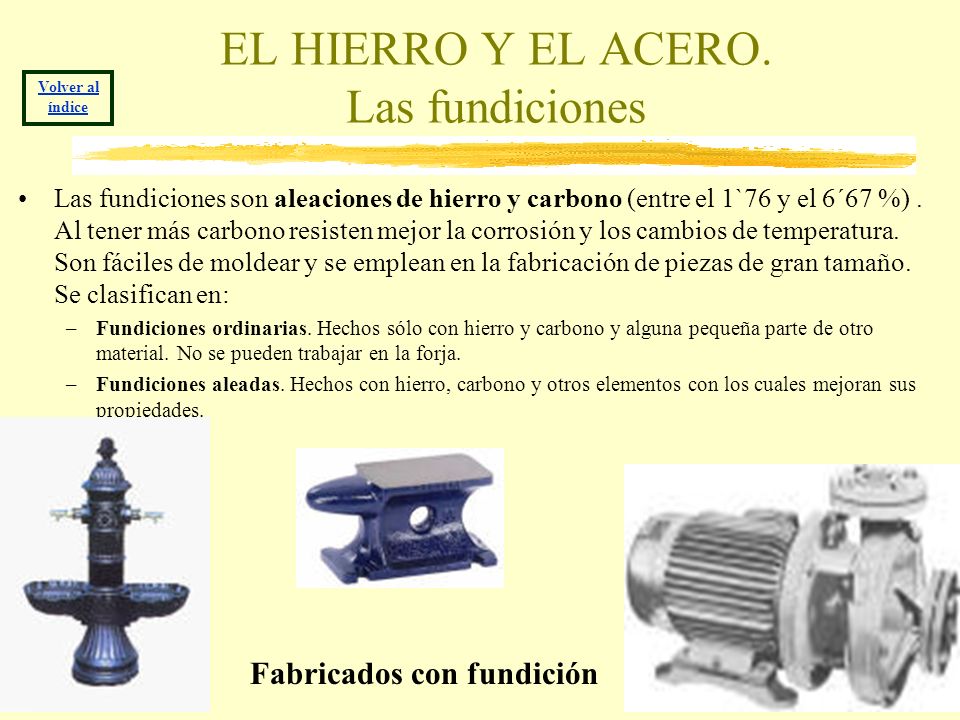

12 EL HIERRO Y EL ACERO. Las fundiciones
Volver al índice Las fundiciones son aleaciones de hierro y carbono (entre el 1`76 y el 6´67 %) . Al tener más carbono resisten mejor la corrosión y los cambios de temperatura. Son fáciles de moldear y se emplean en la fabricación de piezas de gran tamaño. Se clasifican en: Fundiciones ordinarias. Hechos sólo con hierro y carbono y alguna pequeña parte de otro material. No se pueden trabajar en la forja. Fundiciones aleadas. Hechos con hierro, carbono y otros elementos con los cuales mejoran sus propiedades. Fabricados con fundición

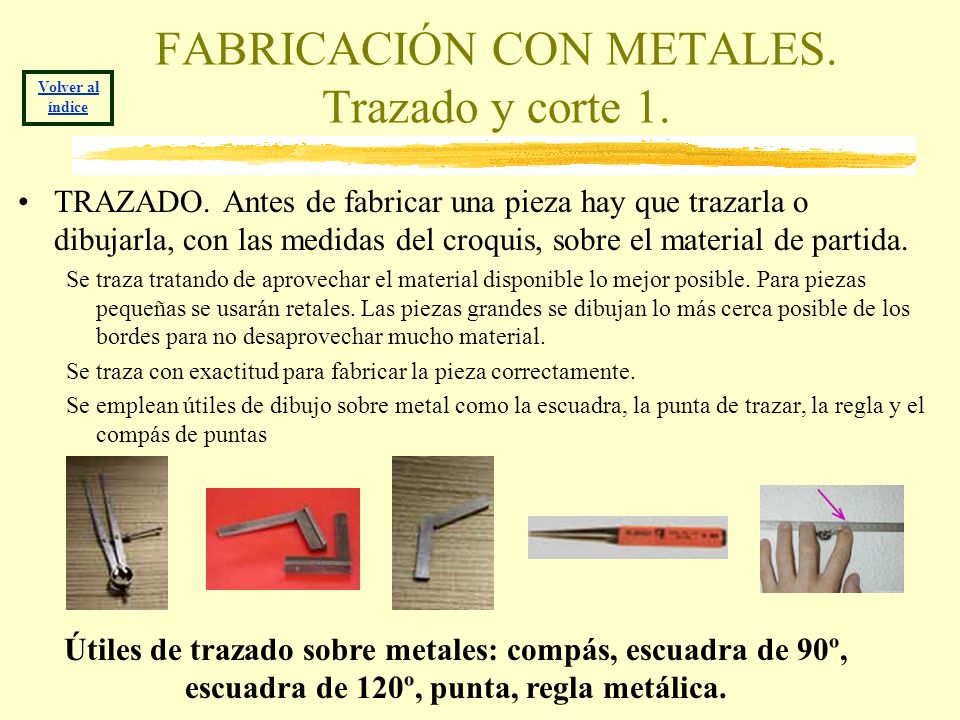

13 FABRICACIÓN CON METALES. Trazado y corte 1.
Volver al índice TRAZADO. Antes de fabricar una pieza hay que trazarla o dibujarla, con las medidas del croquis, sobre el material de partida. Se traza tratando de aprovechar el material disponible lo mejor posible. Para piezas pequeñas se usarán retales. Las piezas grandes se dibujan lo más cerca posible de los bordes para no desaprovechar mucho material. Se traza con exactitud para fabricar la pieza correctamente. Se emplean útiles de dibujo sobre metal como la escuadra, la punta de trazar, la regla y el compás de puntas Útiles de trazado sobre metales: compás, escuadra de 90º, escuadra de 120º, punta, regla metálica.

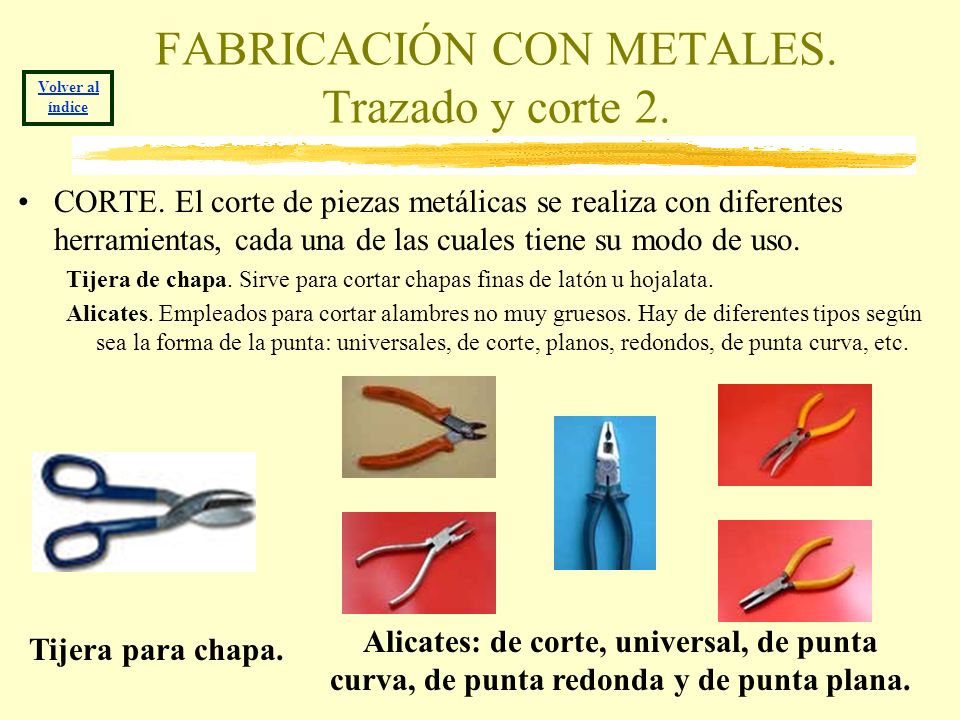

14 FABRICACIÓN CON METALES. Trazado y corte 2.
Volver al índice CORTE. El corte de piezas metálicas se realiza con diferentes herramientas, cada una de las cuales tiene su modo de uso. Tijera de chapa. Sirve para cortar chapas finas de latón u hojalata. Alicates. Empleados para cortar alambres no muy gruesos. Hay de diferentes tipos según sea la forma de la punta: universales, de corte, planos, redondos, de punta curva, etc. Alicates: de corte, universal, de punta curva, de punta redonda y de punta plana. Tijera para chapa.

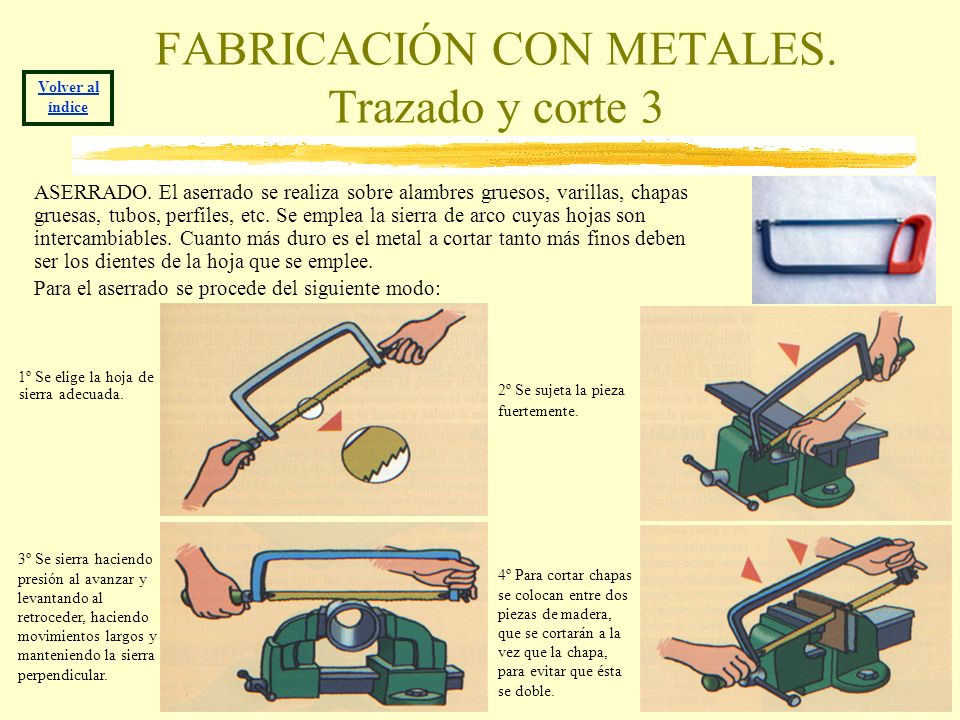

15 FABRICACIÓN CON METALES. Trazado y corte 3
Volver al índice ASERRADO. El aserrado se realiza sobre alambres gruesos, varillas, chapas gruesas, tubos, perfiles, etc. Se emplea la sierra de arco cuyas hojas son intercambiables. Cuanto más duro es el metal a cortar tanto más finos deben ser los dientes de la hoja que se emplee. Para el aserrado se procede del siguiente modo: 1º Se elige la hoja de sierra adecuada. 2º Se sujeta la pieza fuertemente. 3º Se sierra haciendo presión al avanzar y levantando al retroceder, haciendo movimientos largos y manteniendo la sierra perpendicular. 4º Para cortar chapas se colocan entre dos piezas de madera, que se cortarán a la vez que la chapa, para evitar que ésta se doble.

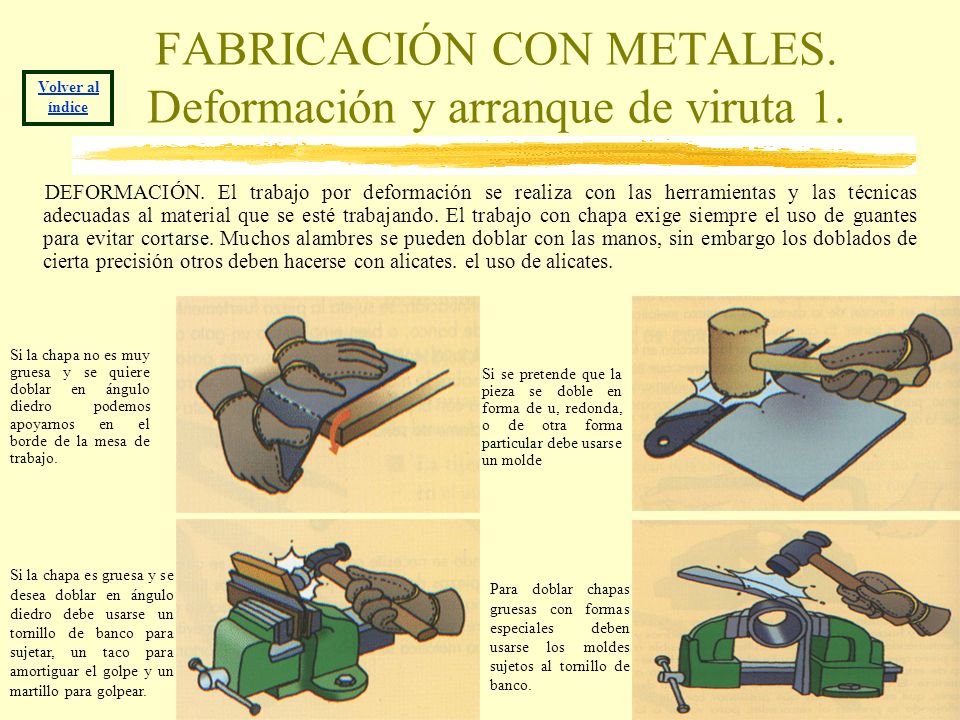

16 FABRICACIÓN CON METALES. Deformación y arranque de viruta 1.
Volver al índice DEFORMACIÓN. El trabajo por deformación se realiza con las herramientas y las técnicas adecuadas al material que se esté trabajando. El trabajo con chapa exige siempre el uso de guantes para evitar cortarse. Muchos alambres se pueden doblar con las manos, sin embargo los doblados de cierta precisión otros deben hacerse con alicates. el uso de alicates. Si la chapa no es muy gruesa y se quiere doblar en ángulo diedro podemos apoyarnos en el borde de la mesa de trabajo. Si se pretende que la pieza se doble en forma de u, redonda, o de otra forma particular debe usarse un molde Si la chapa es gruesa y se desea doblar en ángulo diedro debe usarse un tornillo de banco para sujetar, un taco para amortiguar el golpe y un martillo para golpear. Para doblar chapas gruesas con formas especiales deben usarse los moldes sujetos al tornillo de banco.

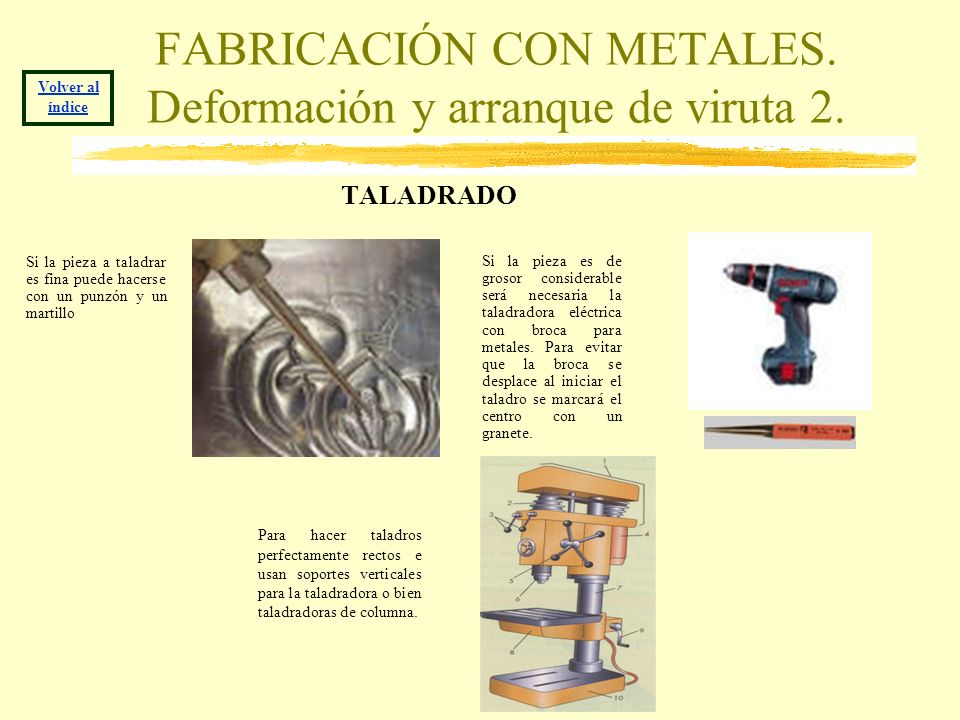

17 FABRICACIÓN CON METALES. Deformación y arranque de viruta 2.
Volver al índice TALADRADO Si la pieza a taladrar es fina puede hacerse con un punzón y un martillo Si la pieza es de grosor considerable será necesaria la taladradora eléctrica con broca para metales. Para evitar que la broca se desplace al iniciar el taladro se marcará el centro con un granete. Para hacer taladros perfectamente rectos e usan soportes verticales para la taladradora o bien taladradoras de columna.

18 FABRICACIÓN CON METALES. Deformación y arranque de viruta 3.
Volver al índice LIMADO. Es la técnica que se emplea para rematar los cortes de las sierras, eliminar las rebabas, redondear cantos, aplanar o curvar superficies. Se realiza con limas. Las limas son herramientas de acero templado con estrías en su superficie. Las limas son de formas muy variadas: planas, redondas, triangulares, cuadradas, etc. Según la finura del trabajo a realizar las limas pueden tener el grano mayor o menor, dando lugar a limas finas, medias y bastas.

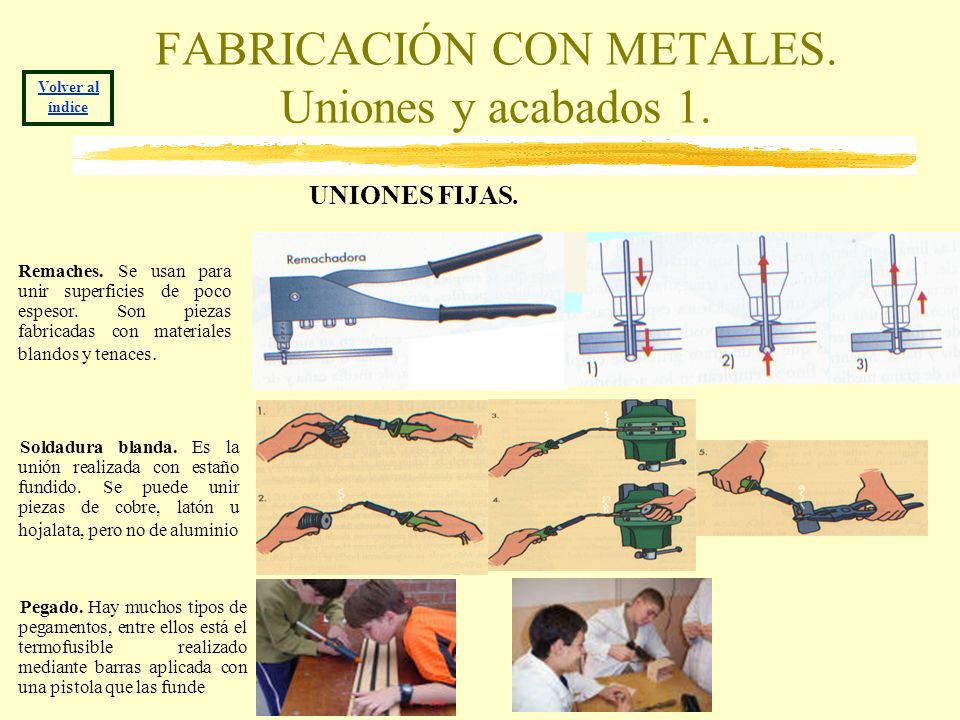

19 FABRICACIÓN CON METALES. Uniones y acabados 1.
Volver al índice UNIONES FIJAS. Remaches. Se usan para unir superficies de poco espesor. Son piezas fabricadas con materiales blandos y tenaces. Soldadura blanda. Es la unión realizada con estaño fundido. Se puede unir piezas de cobre, latón u hojalata, pero no de aluminio Pegado. Hay muchos tipos de pegamentos, entre ellos está el termofusible realizado mediante barras aplicada con una pistola que las funde

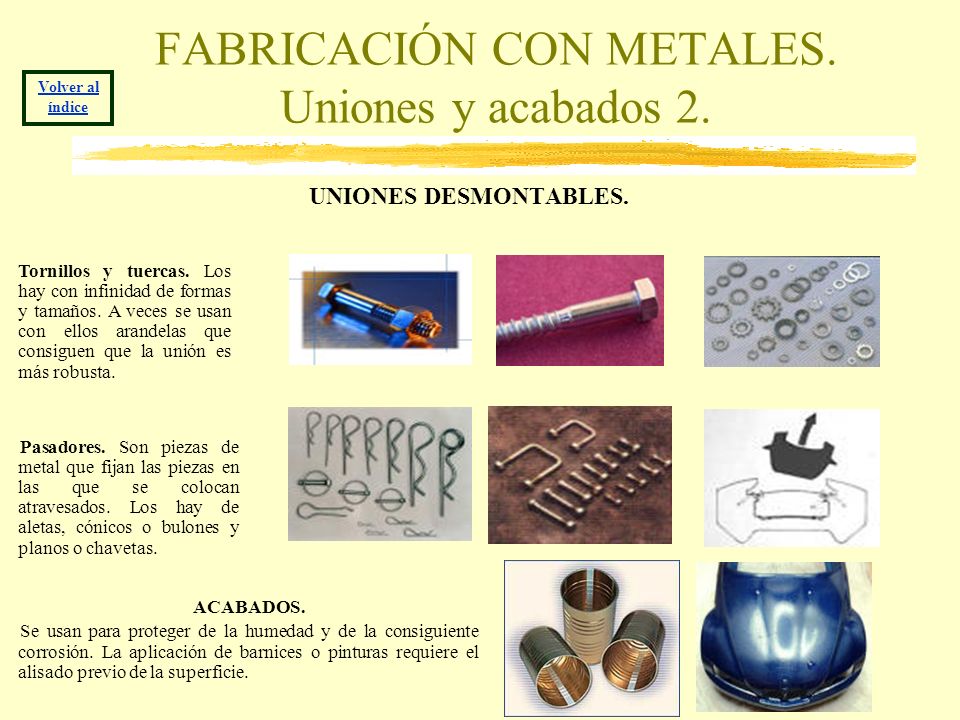

20 FABRICACIÓN CON METALES. Uniones y acabados 2.
Volver al índice UNIONES DESMONTABLES. Tornillos y tuercas. Los hay con infinidad de formas y tamaños. A veces se usan con ellos arandelas que consiguen que la unión es más robusta. Pasadores. Son piezas de metal que fijan las piezas en las que se colocan atravesados. Los hay de aletas, cónicos o bulones y planos o chavetas. ACABADOS. Se usan para proteger de la humedad y de la consiguiente corrosión. La aplicación de barnices o pinturas requiere el alisado previo de la superficie.

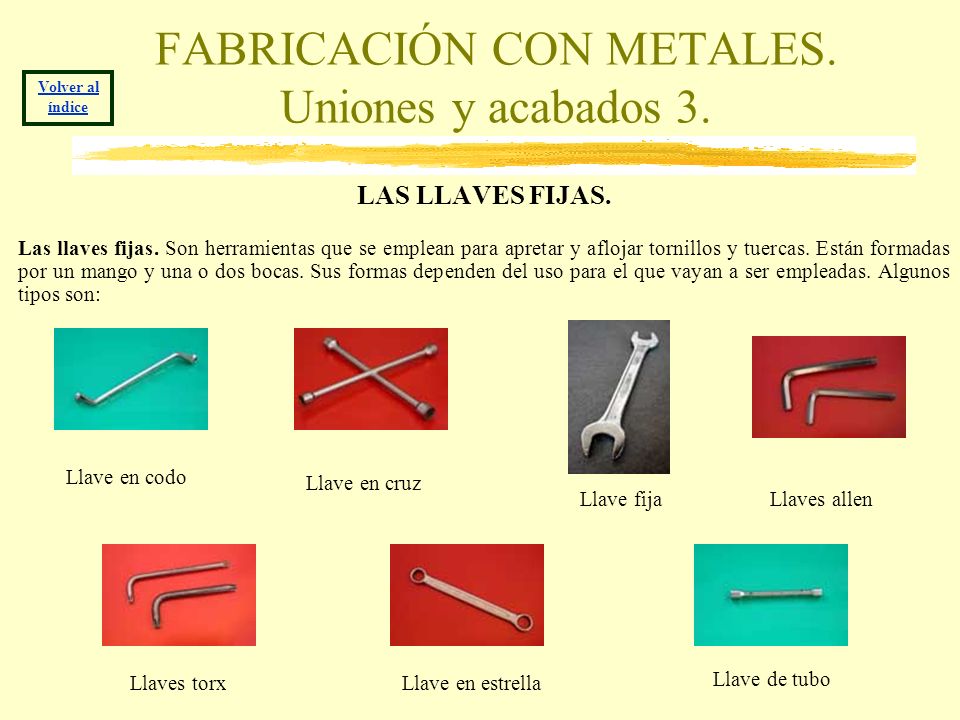

21 FABRICACIÓN CON METALES. Uniones y acabados 3.
Volver al índice LAS LLAVES FIJAS. Las llaves fijas. Son herramientas que se emplean para apretar y aflojar tornillos y tuercas. Están formadas por un mango y una o dos bocas. Sus formas dependen del uso para el que vayan a ser empleadas. Algunos tipos son: Llave en codo Llave en cruz Llave fija Llaves allen Llaves torx Llave en estrella Llave de tubo
