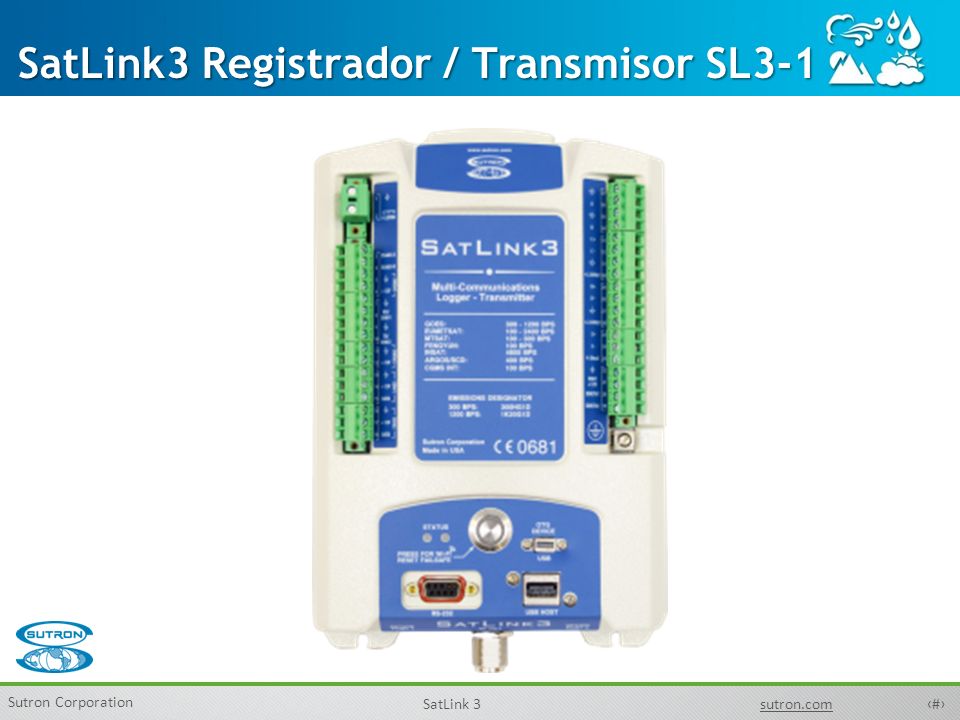

1 ‹#› Sutron Corporation SatLink 3sutron.com SatLink3 Registrador / Transmisor SL3-1

2 ‹#› Sutron Corporation SatLink 3sutron.com Información general SatLink 3 de Sutron es un registrador de datos con un transmisor por satélite integrado que está especialmente diseñado para hidrometría, meteorología y monitoreo del medio ambiente.

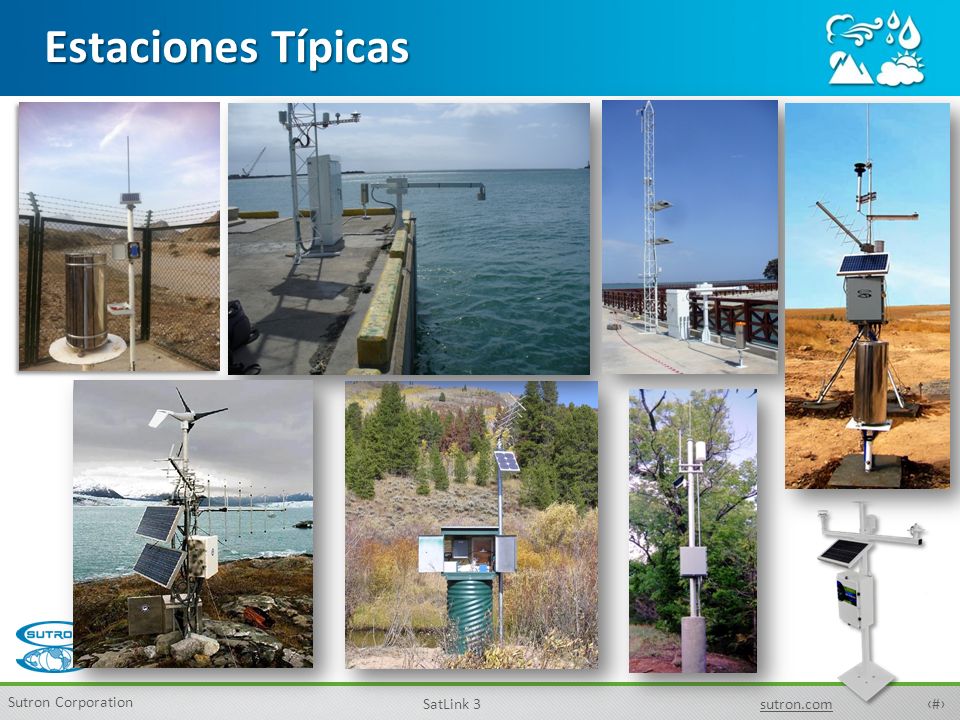

3 ‹#› Sutron Corporation SatLink 3sutron.com Estaciones Típicas

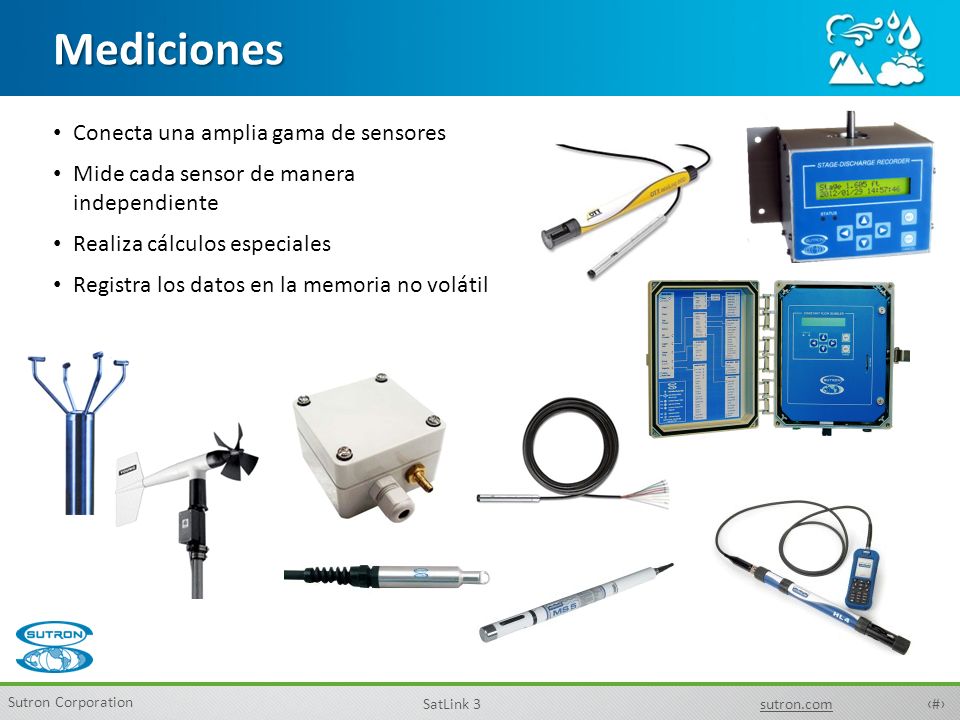

4 ‹#› Sutron Corporation SatLink 3sutron.comMediciones Conecta una amplia gama de sensores Mide cada sensor de manera independiente Realiza cálculos especiales Registra los datos en la memoria no volátil

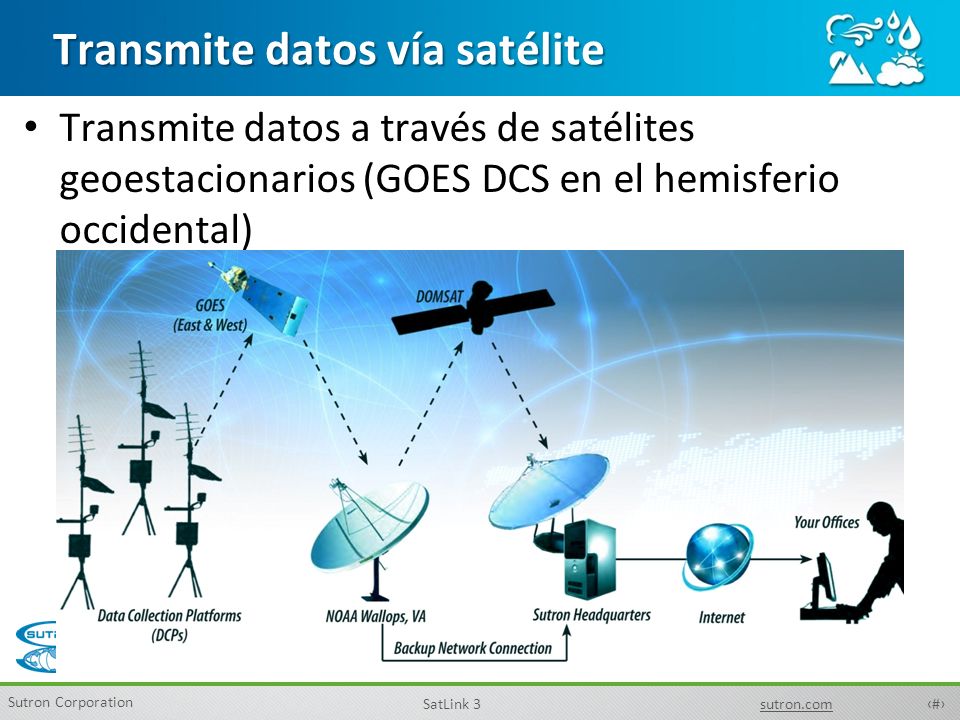

5 ‹#› Sutron Corporation SatLink 3sutron.com Transmite datos vía satélite Transmite datos a través de satélites geoestacionarios (GOES DCS en el hemisferio occidental)

6 ‹#› Sutron Corporation SatLink 3sutron.com Transmite datos vía satélite Además, operará con Eumetsat / Meteosat, Insat,...

7 ‹#› Sutron Corporation SatLink 3sutron.com El más reciente de una larga serie de transmisores FechaModeloNúmero 19808004 19889000 19908200 199682107000 2001SL11000 2004SL215000 2010SL2V25000 2016SL3 7

8 ‹#› Sutron Corporation SatLink 3sutron.com Mejoras de SatLink3 SatLink3 hace todo lo que un SL2 hace con las siguientes mejoras: Wi-Fi para el funcionamiento con dispositivos inalámbricos Mediciones ampliadas de 16 a 32 Capacidad de SDI ampliado con 2 entradas independientes de SDI-12 Módems celular/Iridium opcionales para las comunicaciones de 2 vías redundantes Registro ampliado de 120,000 a 1,000,000 lecturas Mejora la precisión analóga e incluye canales analogos adicionales 8

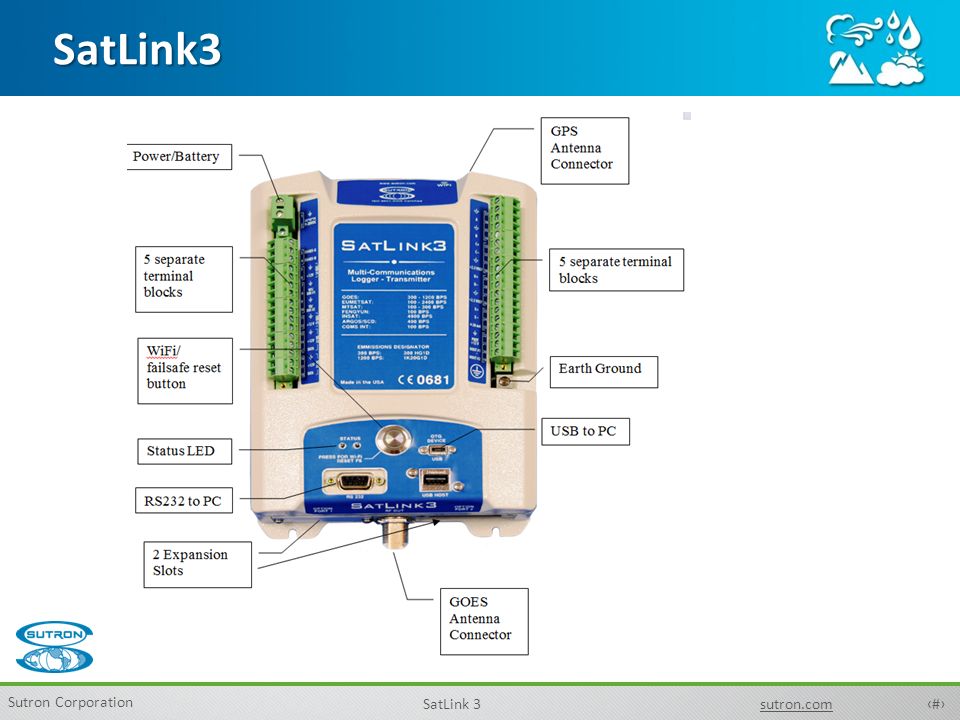

9 ‹#› Sutron Corporation SatLink 3sutron.comSatLink3

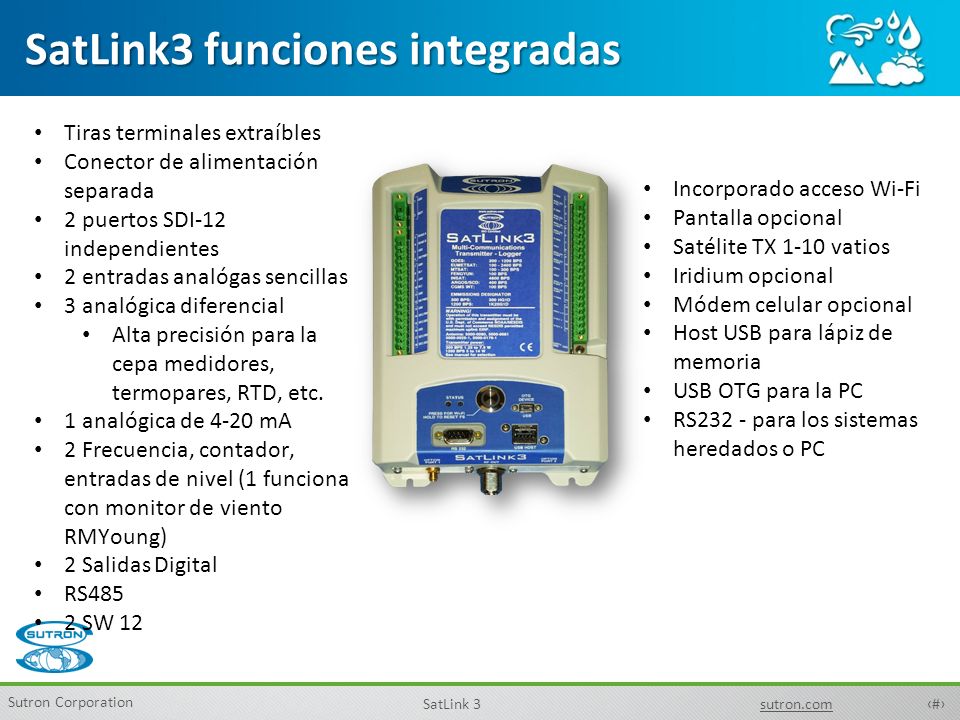

10 ‹#› Sutron Corporation SatLink 3sutron.com Tiras terminales extraíbles Conector de alimentación separada 2 puertos SDI-12 independientes 2 entradas analógas sencillas 3 analógica diferencial Alta precisión para la cepa medidores, termopares, RTD, etc. 1 analógica de 4-20 mA 2 Frecuencia, contador, entradas de nivel (1 funciona con monitor de viento RMYoung) 2 Salidas Digital RS485 2 SW 12 Incorporado acceso Wi-Fi Pantalla opcional Satélite TX 1-10 vatios Iridium opcional Módem celular opcional Host USB para lápiz de memoria USB OTG para la PC RS232 - para los sistemas heredados o PC SatLink3 funciones integradas

11 ‹#› Sutron Corporation SatLink 3sutron.com SatLink Diagrama de bloques 3

12 ‹#› Sutron Corporation SatLink 3sutron.com Comunicaciones opcionales Iridium Satellite SBD - próximo Julio 2016 Comunicaciones celulares: LTE (4G) - próximo Julio 2016

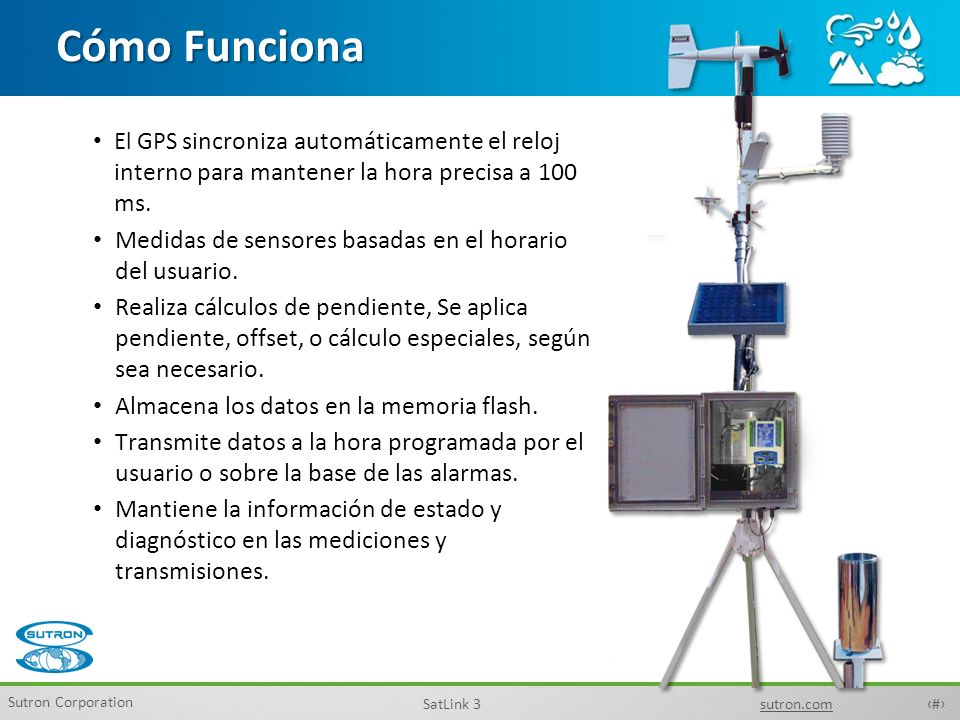

13 ‹#› Sutron Corporation SatLink 3sutron.com Cómo Funciona El GPS sincroniza automáticamente el reloj interno para mantener la hora precisa a 100 ms. Medidas de sensores basadas en el horario del usuario. Realiza cálculos de pendiente, Se aplica pendiente, offset, o cálculo especiales, según sea necesario. Almacena los datos en la memoria flash. Transmite datos a la hora programada por el usuario o sobre la base de las alarmas. Mantiene la información de estado y diagnóstico en las mediciones y transmisiones.

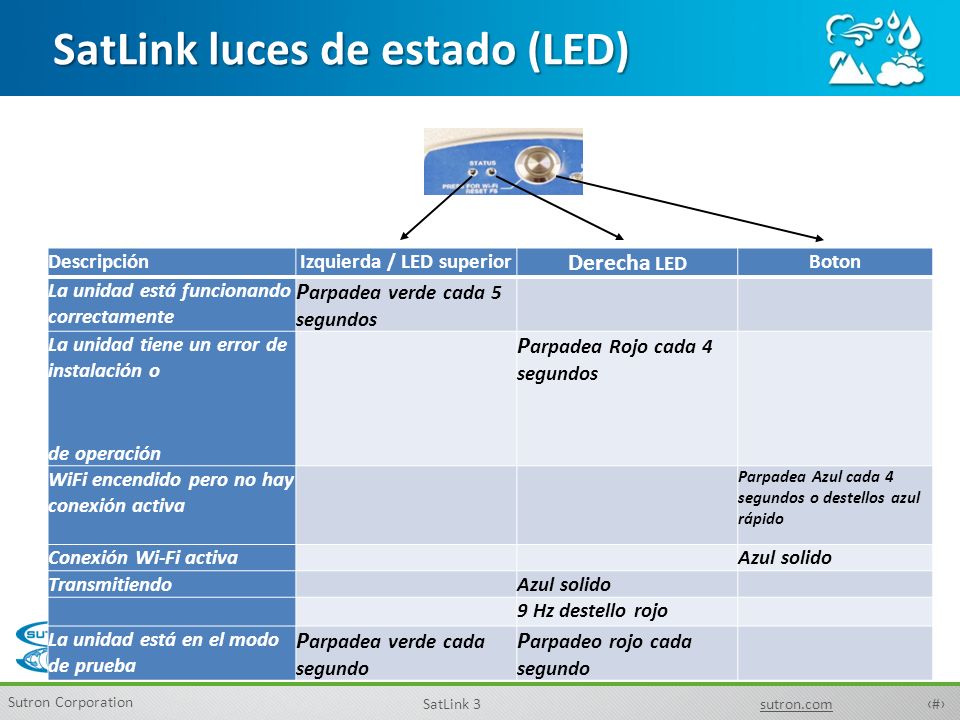

14 ‹#› Sutron Corporation SatLink 3sutron.com SatLink luces de estado (LED) DescripciónIzquierda / LED superior Derecha LED Boton La unidad está funcionando correctamente P arpadea verde cada 5 segundos La unidad tiene un error de instalación o de operación P arpadea Rojo cada 4 segundos WiFi encendido pero no hay conexión activa Parpadea Azul cada 4 segundos o destellos azul rápido Conexión Wi-Fi activa Azul solido Transmitiendo Azul solido 9 Hz destello rojo La unidad está en el modo de prueba P arpadea verde cada segundo P arpadeo rojo cada segundo

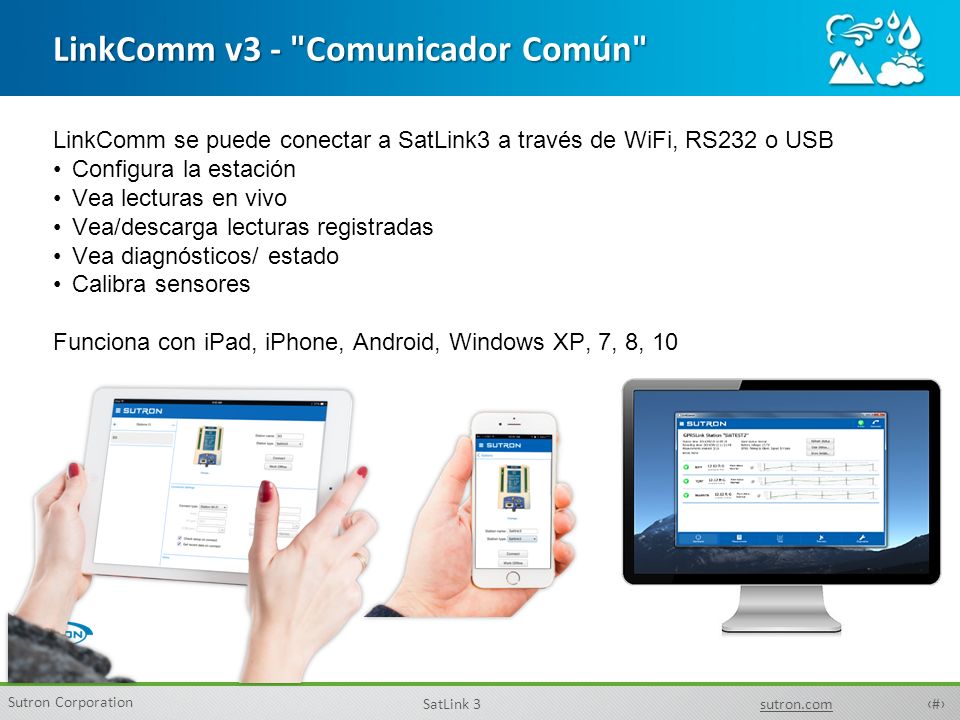

15 ‹#› Sutron Corporation SatLink 3sutron.com LinkComm v3 - "Comunicador Común" LinkComm se puede conectar a SatLink3 a través de WiFi, RS232 o USB Configura la estación Vea lecturas en vivo Vea/descarga lecturas registradas Vea diagnósticos/ estado Calibra sensores Funciona con iPad, iPhone, Android, Windows XP, 7, 8, 10

16 ‹#› Sutron Corporation SatLink 3sutron.com Primeros Pasos: Instala LinkComm Android: Descarga / instalación desde GooglePlay IOS: Descarga / instalación desde iTunes Windows: Descarga / instalación desde Sutron https://www.sutron.com/linkcomm- beta-software/ O http://www.sutron.com/product/linkco mm/ Si su PC ejecuta Windows 7, tendrá que instalar los controladores USB después de instalar LinkComm. Nota: esto no es necesario para Windows 8 y más allá.

17 ‹#› Sutron Corporation SatLink 3sutron.com Primeros pasos: Conectarse a la estación Si está utilizando Wi-Fi, utilice la configuración del dispositivo para seleccionar el WiFi del Satlink3. El nombre del punto de acceso será Satlink3_stationname_xxxx de lo contrario, conecte el cable USB a Satlink3 Nota: RS232 funcionarán, pero es mucho más lento que el USB. Ejecutar LinkComm Seleccione la estación deseada en la izquierda o presione + para crear una nueva estación. Si esta creando una nueva estación, introduzca el nombre y tipo de la estación Seleccione/Confirme el tipo y pulse Connect.

18 ‹#› Sutron Corporation SatLink 3sutron.com LinkComm v3 - Administración de la Estación Primera pantalla que aparece Recuerda las definiciones de estación Ahorra graba automáticamente Tipo de Estación Satlink3, XLink Futuro: SL2, 9210, Xpert, 8310 Configuración de Conexión USB, RS232 Estación WiFi Datos de configuración mejorados Notas del sitio Imágenes del sitio Utiliza la cámara del dispositivo para capturar imágenes del sitio

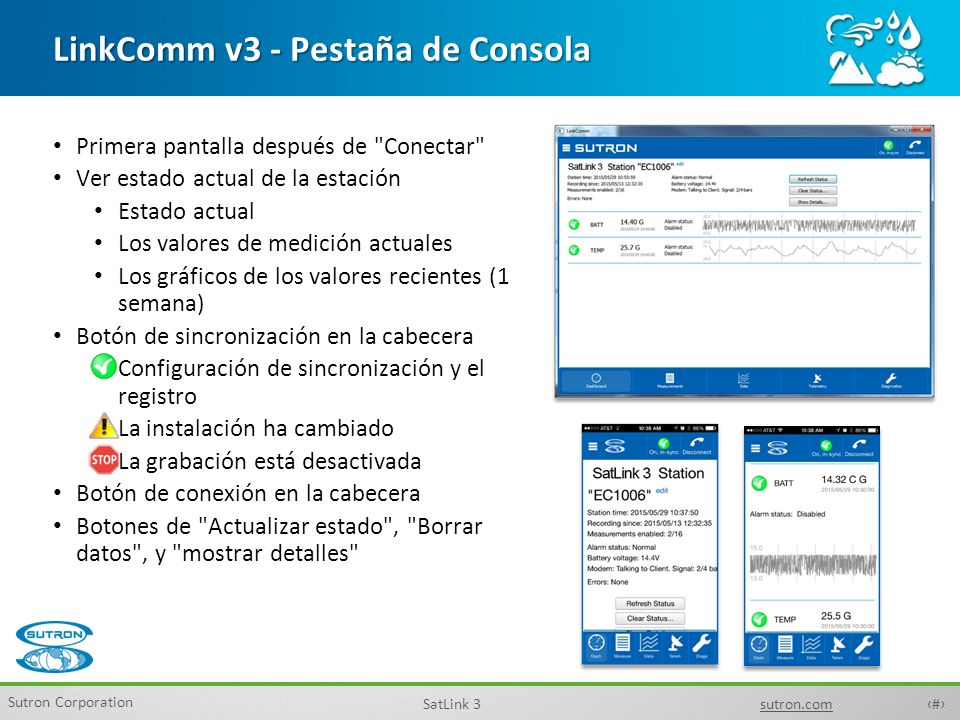

19 ‹#› Sutron Corporation SatLink 3sutron.com LinkComm v3 - Pestaña de Consola Primera pantalla después de "Conectar" Ver estado actual de la estación Estado actual Los valores de medición actuales Los gráficos de los valores recientes (1 semana) Botón de sincronización en la cabecera Configuración de sincronización y el registro La instalación ha cambiado La grabación está desactivada Botón de conexión en la cabecera Botones de "Actualizar estado", "Borrar datos", y "mostrar detalles"

20 ‹#› Sutron Corporation SatLink 3sutron.com LinkComm v3 - Pestana de Mediciones P ara cada medición definir meta datos y configuración Seleccione la medida en el panel izquierdo Plantillas de sensores Configuración por defecto Imagen del sensor Diagrama de cableado Ver la última medición/forzar medida Imagen de sensor personalizada Diagrama de cableado personalizado

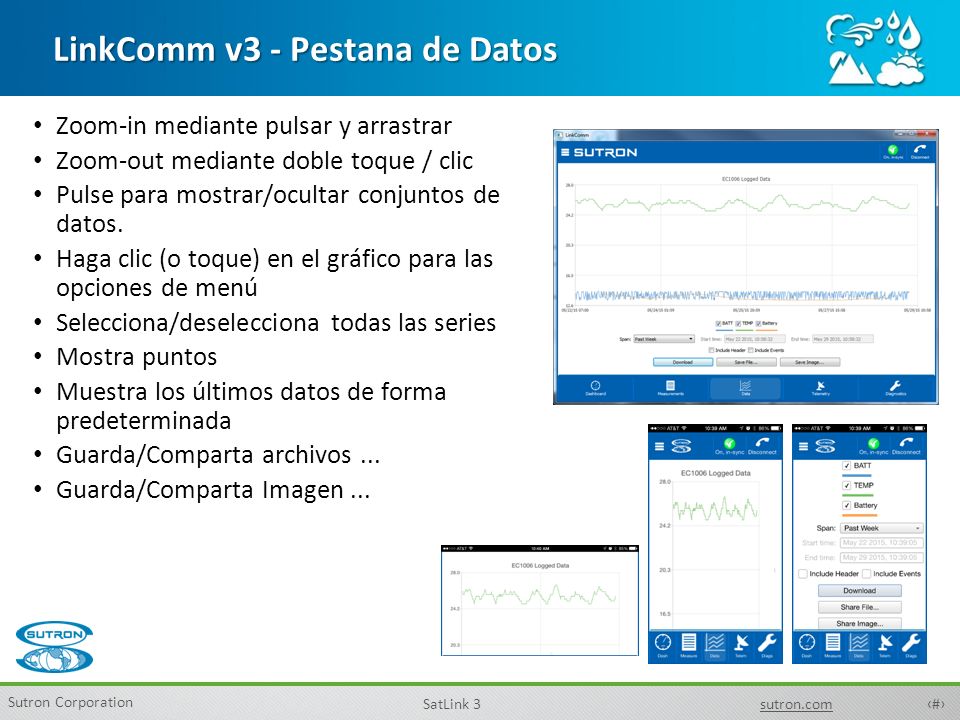

21 ‹#› Sutron Corporation SatLink 3sutron.com LinkComm v3 - Pestana de Datos Zoom-in mediante pulsar y arrastrar Zoom-out mediante doble toque / clic Pulse para mostrar/ocultar conjuntos de datos. Haga clic (o toque) en el gráfico para las opciones de menú Selecciona/deselecciona todas las series Mostra puntos Muestra los últimos datos de forma predeterminada Guarda/Comparta archivos... Guarda/Comparta Imagen...

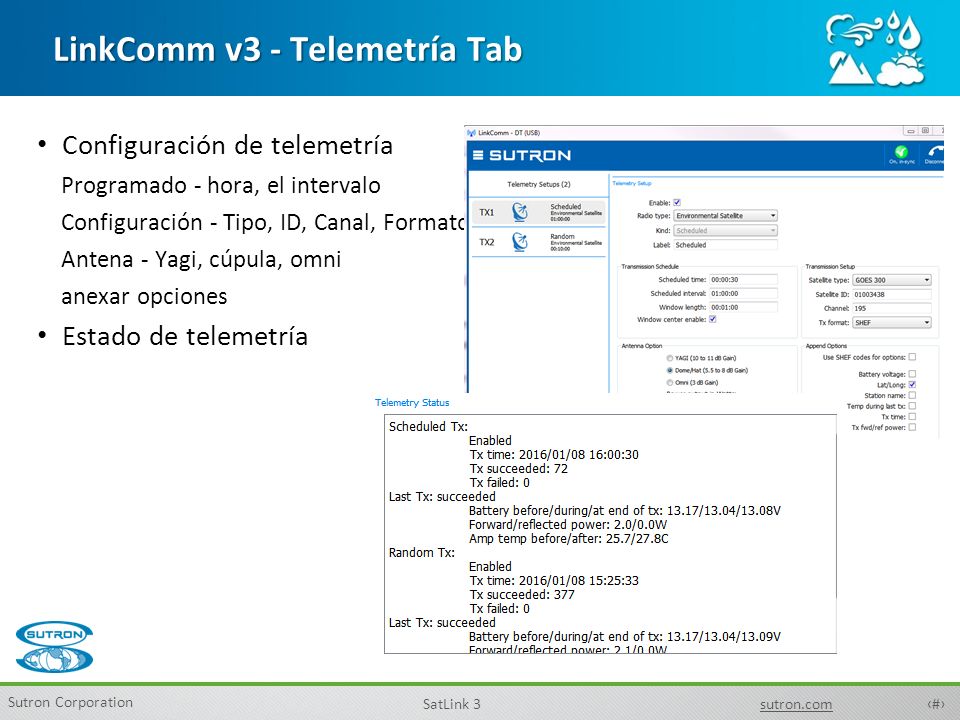

22 ‹#› Sutron Corporation SatLink 3sutron.com LinkComm v3 - Telemetría Tab Configuración de telemetría Programado - hora, el intervalo Configuración - Tipo, ID, Canal, Formato Antena - Yagi, cúpula, omni anexar opciones Estado de telemetría

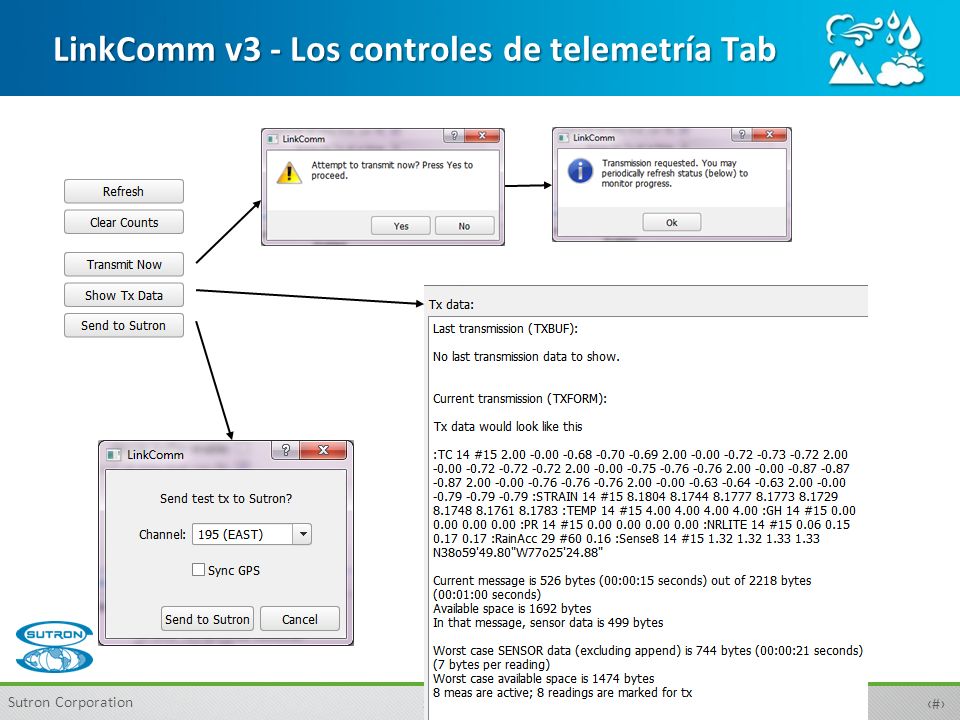

23 ‹#› Sutron Corporation SatLink 3sutron.com LinkComm v3 - Los controles de telemetría Tab

24 ‹#› Sutron Corporation SatLink 3sutron.com LinkComm v3 - Ficha GPS Estado del GPS y gráfico de potencia de señal Control de inicio de sincronización Diferencia horaria local

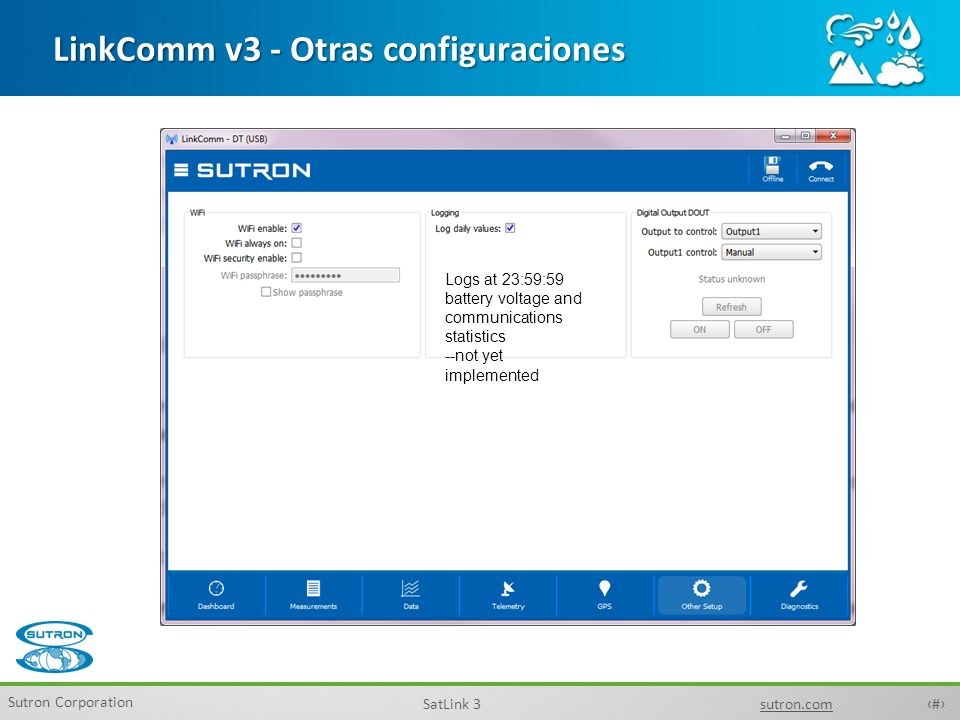

25 ‹#› Sutron Corporation SatLink 3sutron.com LinkComm v3 - Otras configuraciones Logs at 23:59:59 battery voltage and communications statistics --not yet implemented

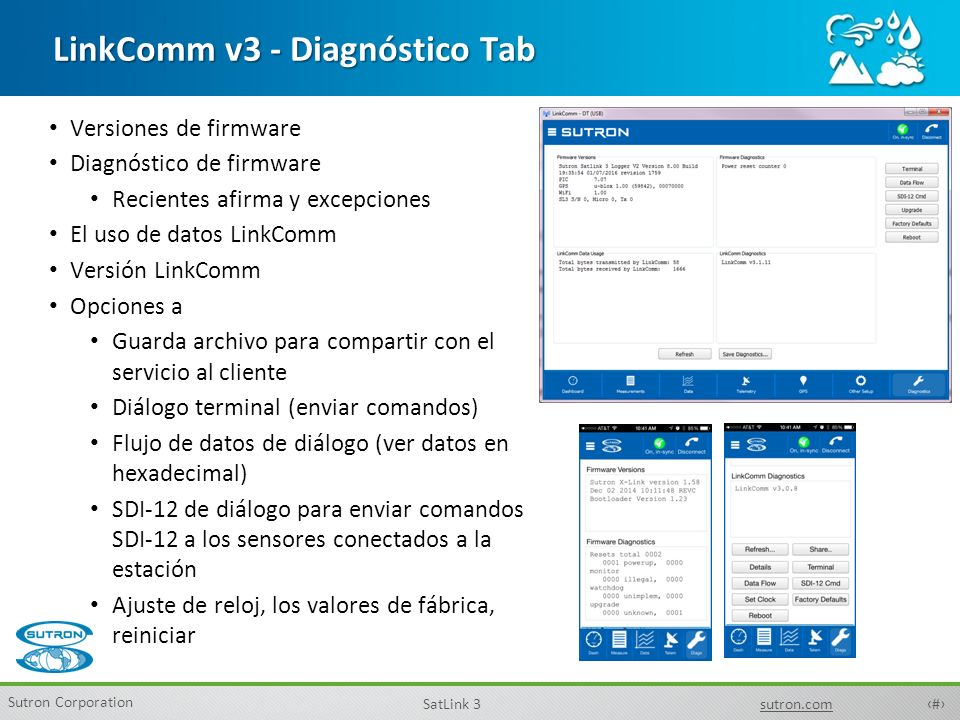

26 ‹#› Sutron Corporation SatLink 3sutron.com LinkComm v3 - Diagnóstico Tab Versiones de firmware Diagnóstico de firmware Recientes afirma y excepciones El uso de datos LinkComm Versión LinkComm Opciones a Guarda archivo para compartir con el servicio al cliente Diálogo terminal (enviar comandos) Flujo de datos de diálogo (ver datos en hexadecimal) SDI-12 de diálogo para enviar comandos SDI-12 a los sensores conectados a la estación Ajuste de reloj, los valores de fábrica, reiniciar

27 ‹#› Sutron Corporation SatLink 3sutron.com Desconectado Conectado Trabajo vs. El funcionamiento desconectado de SatLink le permite crear o modificar una configuración completa en su oficina y luego transferir la nueva configuración al SatLink en la próxima visita al sitio Esto también funciona como una herramienta de formación para ayudarle a entender las configuraciones del SatLink Trabajar conectado le permite cambiar la configuración, realizar mediciones, solucionar problemas y ver los datos.

28 ‹#› Sutron Corporation SatLink 3sutron.com Accesorios: NEMA con pantalla de 2 líneas

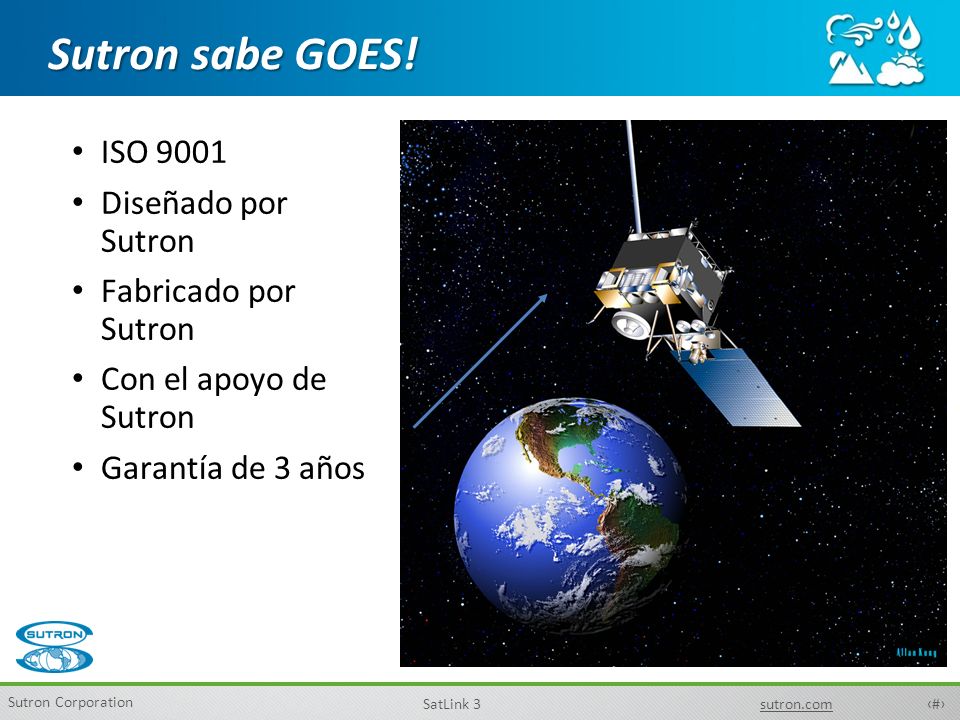

29 ‹#› Sutron Corporation SatLink 3sutron.com Sutron sabe GOES! ISO 9001 Diseñado por Sutron Fabricado por Sutron Con el apoyo de Sutron Garantía de 3 años
