T1 Ima.(122). Zoilo QUISPE Paricahua Servicios de Telecomunicaciones2 Sistema de Comunicación  Elementos: Emisor Receptor Canal de Comunicación Información.

Presentación del tema: "T1 Ima.(122). Zoilo QUISPE Paricahua Servicios de Telecomunicaciones2 Sistema de Comunicación  Elementos: Emisor Receptor Canal de Comunicación Información."— Transcripción de la presentación:

1

2 T1 Ima.(122). Zoilo QUISPE Paricahua

3 Servicios de Telecomunicaciones2 Sistema de Comunicación  Elementos: Emisor Receptor Canal de Comunicación Información EmisorReceptor Canal de Comunicación Información

4 Servicios de Telecomunicaciones3 Telecomunicación Procedimiento que permite a un emisor hacer llegar a uno o varios receptores determinada información de cualquier naturaleza (voz, datos, audio, video, imágenes, documentos, etc.), pudiendo encontrarse estos en zonas distantes al emisor.

5 Servicios de Telecomunicaciones4  Las telecomunicaciones son la vía principal del desarrollo e integración del mundo.  En todas las actividades a nivel mundial se utilizan a las telecomunicaciones como un medio para su desarrollo, por ejemplo: Agencias de noticias Empresas periodísticas Empresas financieras Industrias y Fabricas Aeropuertos, Transporte Importancia de las Telecomunicaciones

6 Servicios de Telecomunicaciones5 Sector Educación, Salud, Agricultura, Investigación, etc. Gobierno, Fuerzas Armadas, etc. Implementar servicios básicos Desarrollar nuevos servicios  En resumen, las Telecomunicaciones se aplican en todos los campos y llegan a los lugares mas alejados del mundo. Importancia de las Telecomunicaciones

7 Servicios de Telecomunicaciones6 Redes de Telecomunicaciones  Sistema de Telecomunicaciones Es el conjunto de equipos y enlaces tanto físicos como electromagnéticos utilizados para la prestación de un determinado servicio de telecomunicación. Ejemplos  Sistema de Televisión por Cable  Sistema de Telefonía Móvil

8 Servicios de Telecomunicaciones7 Redes de Telecomunicaciones  Servicio de Telecomunicaciones Es la actividad desarrollada bajo responsabilidad de determinada entidad para posibilitar y ofrecer modalidades específicas de telecomunicación a sus usuarios, cuya utilización es de interés para ellos. Ejemplo  Servicio de Telefonía Fija  Servicio de Transmisión de Datos

9 SERVICIOS DE TELECOMUNICACIONES

10 Servicios de Telecomunicaciones9 Estructura de los Servicios  Los Servicios de Telecomunicaciones, están constituidos por cuatro elementos: Medios Físicos. Medios Lógicos. La Información Los Usuarios

11 Servicios de Telecomunicaciones10 Medios Físicos  Podemos identificar de manera general los siguientes: Terminales de Usuario. Planta externa e interna. Medios de transmisión. Sistemas de Valor añadido.

12 Servicios de Telecomunicaciones11 Medios Lógicos  Podemos identificar de manera general los siguientes: Protocolo de acceso al servicio. Señalización de Red. Algoritmos.

13 Servicios de Telecomunicaciones12 Información  La información intercambiada entre los usuarios pueden ser : Voz Datos Textos Imágenes Video Hfhfhf hfhfhf

14 Servicios de Telecomunicaciones13 Usuarios  Son aquellos que disponen o utilizan un terminal apropiado para comunicarse a través de la red de telecomunicaciones que soporta al servicio; pueden ser: Personas individualizadas Empresas Abonados y/o Usuarios.

15 Servicios de Telecomunicaciones14 Clasificación de los Servicios Por su naturaleza y servicio se clasifican en:  Públicos: Abonados y usuarios. Ejemplo:Telefonía fija o móvil, Televisión por cable, Internet, etc..  Privados: De uso privado o restringido. Ejemplo: PABX, CCTV.  Privados de interés público: Radiodifusión sonora y televisiva.

16 Servicios de Telecomunicaciones15 Clasificación de los Servicios Técnicamente se clasifican en:  Servicios portadores  Teleservicios o Servicios finales  Servicios de Difusión  Servicios de Valor añadido

17 Servicios de Telecomunicaciones16 Servicios Portadores  Los servicios portadores son aquellos servicios de Telecomunicaciones que brindan la capacidad necesaria para transportar señales que permiten la prestación de servicios finales, de difusión y de valor añadido.

18 Servicios de Telecomunicaciones17 Red de Telecomunicaciones Servicio Portador Terminal Interfaz Usuario - Red Interfaz Usuario - Red Servicios Portadores

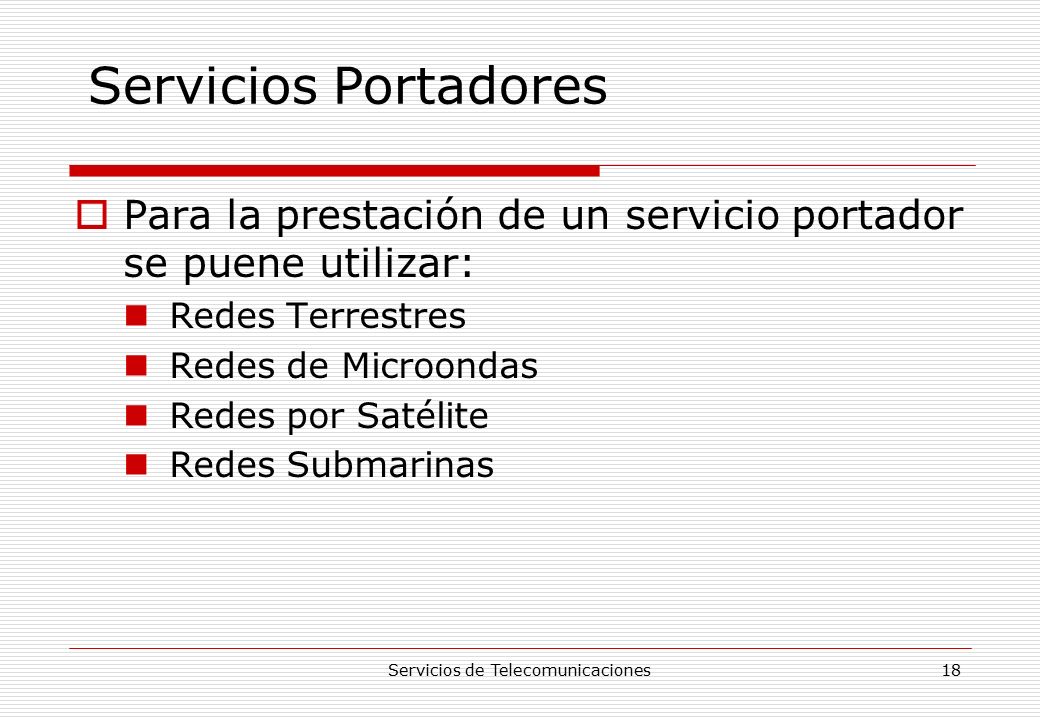

19 Servicios de Telecomunicaciones18  Para la prestación de un servicio portador se puene utilizar: Redes Terrestres Redes de Microondas Redes por Satélite Redes Submarinas Servicios Portadores

20 Servicios de Telecomunicaciones19 Servicios Finales  Se le denominan así, a los servicios de Telecomunicaciones que proporcionan la capacidad completa que hace posible la comunicación entre usuarios.

21 Servicios de Telecomunicaciones20 Servicios Finales  Servicios Fijos Terrestres Aeronáutico Por Satélite  Servicios Móviles Terrestres Aeronautico Maritimos Por Satelite

22 Servicios de Telecomunicaciones21 Servicios Finales  Servicios Públicos Telefonía (Fija, Móvil) Telex, Telégrafo Buscapersonas, Troncalizado Transmisión de Datos, PCS, Multimedios Móviles por Satélite  Servicios Privados  Servicios Especiales

23 Servicios de Telecomunicaciones22 Red de Telecomunicaciones Servicio Portador Terminal Interfaz Usuario - Red Interfaz Usuario - Red Servicio Final Servicios Finales

24 Servicios de Telecomunicaciones23 Servicio Telefónico Fijo  Aquel que se presta a través de una red fija no expuesta a movimiento o alteración. Permite a los usuarios la conversación telefónica en tiempo real, en ambos sentidos de transmisión.  Local, LDN y LDI.  Modalidad: Abonados, teléfonos públicos.  Se puede prestar el servicio utilizando medios inalámbricos.

25 Servicios de Telecomunicaciones24 Central Local Tránsito LDN Transito 6 a 7 Km. Red de Enlaces Red de abonado 2104857 Transito LDI 2104857 Central Local X X X X X Red de Microondas Red Satelital Red Submarina Servicio Telefónico Fijo

26 Servicios de Telecomunicaciones25 Servicio Telefónico Móvil  Aquel que se presta a través del medio radioeléctrico en las bandas determinadas, mediante terminales móviles.  Se presta en la banda de 800 Mhz, dividida en dos bandas: Banda A y banda B. También en la banda de 1900 Mhz.

27 Servicios de Telecomunicaciones26 Banda 800 Mhz.

28 Servicios de Telecomunicaciones27 Banda 1850 – 1990 Mhz

29 Servicios de Telecomunicaciones28 Servicio Telefónico Móvil MTSO: Oficina de Conmutación de Teléfono Móvil

30 Servicios de Telecomunicaciones29 Troncalizado Digital Tecnología digital iDEN  Integrated Digital Enhanced Network (Red Mejorada Digital Integrada). Esta tecnología permite a los usuarios aprovechar los beneficios del mundo inalámbrico, con cuatro servicios de comunicación integrados en una sola red usando un sólo teléfono.

31 Servicios de Telecomunicaciones30 Tecnología digital iDEN  Los servicios de la tecnología iDEN unen las funciones de radio de dos vías digital (radio), interconexión telefónica (celular), mensajes de texto y transmisión de datos.

32 Servicios de Telecomunicaciones31 Troncalizado Digital

33 Servicios de Telecomunicaciones32 Redes de Datos  Es el que utilizando una red propia permite a los abonados comunicaciones individuales en forma de datos entre equipos informáticos situados en lugares diferentes.  LAN, WAN.

34 Servicios de Telecomunicaciones33 Redes de Datos DigiRed VIDEOCONFERENCIAS InfoVía MegaNet RDSI ATM InterLAN S. CONTROL LAN VIDEO TELEFONO RDSI UniRed Internet LAN PRI 2B+D HOST PABX Datos Voz

35 Servicios de Telecomunicaciones34 Servicios de Difusión  Son servicios de Telecomunicaciones, donde la comunicación se realiza en una sola dirección, dirigido hacia varios puntos de recepción.

36 Servicios de Telecomunicaciones35 Ejemplo  Sistema de radiodifusión sonora AM, FM.  Sistema de radiodifusión de televisión. VHF, UHF.  Sistema de distribución de radiodifusión por cable.

37 Servicios de Telecomunicaciones36 Televisión por Cable  Es aquel que distribuye señales de radiodifusión de multicanales a multipunto, a través de cables y ondas radioeléctricas desde una o más estaciones pertenecientes a un mismo sistema.

38 Servicios de Telecomunicaciones37 Servicios de Valor Añadido  Se le denominan así a los servicios que utilizan como soporte a los servicios portadores, finales, de difusión, añadiendo algunas características o facilidades al servicio que les sirve de base.  Ejemplos Cablenet, Speedy. Mensajería de Voz, Facsímil. Servicios: 0800, 0801, 0804, 0805, 0808. Acceso Telefónico a redes. Internet Móvil.

39 Servicios de Telecomunicaciones38 Nuevas Tecnologías y Servicios  Servicios de voz, datos y video por Redes IP (Internet) Calidad de Servicio, Mayor ancho de banda, Reservas de Ancho de Banda.  WLL (FWA). Wireless IP. LMDS.

40 Servicios de Telecomunicaciones39 Wireless IP IF Cables (single IF = 440MHz) Base Station Rack Omnistack (N x 10BT) RF Cable Sectorial 60 degrees antenna Access Unit SU 60° IIU

41 Servicios de Telecomunicaciones40 VoIP

42 Servicios de Telecomunicaciones41 Tendencias Tecnológicas  Estándares para Cableado Estructurado, Categoría 5e, 6.  Redes Opticas Submarinas a nivel mundial, anillos ópticos. WDM.  Servicios básicos de telecomunicaciones con mayor nivel de cobertura tanto poblacional como geográfica  Acceso a los usuarios por medios radioeléctricos que bajan, en algunos casos, los costos de instalación.  Utilización de energía no convencional (Solar, eólica, hidráulica).

43 Servicios de Telecomunicaciones42 Redes Opticas Submarinas

44 Servicios de Telecomunicaciones43 Telefonía Fija Inalámbrica

45 Servicios de Telecomunicaciones44 Telefonía Fija Inalámbrica  La Telefonía Fija Inalámbrica (FWA), también se conoce como Planta Inalámbrica Extendida (WLL).  Consiste en un sistema que conecta usuarios telefónicos fijos a un centro de conmutación mediante enlaces de radio.  Es una tecnología de acceso punto a multipunto por microondas.

46 Servicios de Telecomunicaciones45 Ventajas del Sistema WLL sobre el telefónico fijo cableado  Bajo costo de inversión por línea.  Despliegue más acelerado de la infraestructura.  Rápida conexión de abonados.  Costos de mantenimiento más bajo.  El terminal funciona de la misma manera que un teléfono fijo convencional.  Gran cobertura por estación base. Con una celda de 50m de altura se puede cubrir hasta 30 Km.

47 Servicios de Telecomunicaciones46 Telefonía Fija Inalámbrica

48 Servicios de Telecomunicaciones47 T1 Ima.(122). Zoilo QUISPE Paricahua

49 Servicios de Telecomunicaciones48 Los satélites varían abundantemente en características como en funciones. Su peso varía entre los 50 kilos y los 2000 kilos. Tienen capacidades para manipular de forma simultánea, de 250 a 40000 comunicaciones. Su tiempo de vida útil varía de 1.5 años a 10 años. Uno de los aspectos más interesantes de los satélites es la increíble cantidad de estos que giran alrededor de la tierra. LOS SATÉLITES

50 Servicios de Telecomunicaciones49 ESTRUCTURA DE LOS SATÉLITES Un satélite está compuesto fundamentalmente por un cuerpo o cilindro, donde se alberga todos sus equipos de control no solo de comunicaciones, sino también de control de navegación. A forma de brazos, se hallan a los lados del cilindro, los paneles solares, siempre dirigidos hacia la luz del sol, fuente de energía para el satélite y todas las funciones que debe cumplir.

51 Servicios de Telecomunicaciones50 Es un servicio que le permite al cliente la comunicación de datos, voz, e impresos (Fax) con sitios móviles en general a través de redes satelitales digitales y mediante el uso de antenas pequeñas y equipos portátiles. INMARSAT

52 Servicios de Telecomunicaciones51 Teléfono Marítimo Vía Satélite: servicio telefónico o de télex marítimo para comunicaciones vía satélite desde Colombia con los barcos que navegan en los océanos Atlántico, Pacífico e Indico. Se puede efectuar la comunicación en forma automática o a través de operadora. Servicios Móviles: permiten la comunicación de dos sistemas por satélite con antenas pequeñas y fáciles de transportar ya que se pueden acomodar en cualquier vehículo o llevar fácilmente o en un maletín de mano.

53 Servicios de Telecomunicaciones52 Beneficios:  Permite la comunicación digital de voz, datos y fax.  Establece las comunicaciones en forma automática o a través de operadora.  Sus equipos son portátiles y fáciles de operar.  Los sistemas de antenas son pequeñas y portátiles.

54 Servicios de Telecomunicaciones53

55 Servicios de Telecomunicaciones54 COMDESTELSA JECETEPITA COMZOUNO COMZOCINCO COMZOCUATRO COMZOTRES JECETEMO BAP. “GRAU” * DESACTIVADO POR FALTA DE SEGMENTO SATELITAL ESTACIONMAESTRA REMOTO B.B.

56 Servicios de Telecomunicaciones55 ANTENA VERTEX 6.1 mts. Tx/Rx ANACOM 20 W. MODEMMODEMMODEMMODEMMODEMMODEMMODEMMODEM COMZO I COMZO III COMZO IV COMZO V EL SALTO CETEPITACETEMO BAP. GRAU * DESACTIVADO MUXMUXMUXMUXMUXMUXMUXMUX UPS BEST POWER 5.3 Kw.

57 Servicios de Telecomunicaciones56 ANTENAPRODELIN 2.4 mts. Tx/RxANACOM 5 W. MODEMFERCHIELD VOZ MUX PCSI CS 8000 DATA UPS APC MATRIC 3 Kw.

58 Servicios de Telecomunicaciones57

59 Servicios de Telecomunicaciones58 Red Satelital en Orbitas Bajas Iridium

60 Servicios de Telecomunicaciones59 Teléfono Satelital Iridium El sistema Iridium está compuesto de una constelación de 66 satélites en órbita baja. La órbita baja de los satélites permite un enfoque más preciso de los haces proyectados a la Tierra, asegurando señales más fuertes y mejor calidad de comunicación. El 'eco' es minimizado debido a la baja órbita y la antena receptora es tan pequeña que puede ser colocada en una unidad móvil.

61 Servicios de Telecomunicaciones60 MOTOROLA 9500 - 9505 - Inserte la batería en el equipo, ingrese el SIM Card dentro del terminal. - Requiere una vista clara del cielo, lejos de edificios y estructuras altas. Gire y extienda completamente la antena. - Abra la cubierta del teclado, oprima y sostenga O. -Espere que el registro se complete (usted ver -PIN por defecto : 1111 -- Este PIN ( Número de Identificación Personal ) es una clave seguridad por cada SIM Card y puede cambiarlo o anularlo. -Hable con la antena extendida en forma vertical con el suelo y apuntando al cielo. Instrucciones Generales IRIDIUM MODELO 9500

62 Servicios de Telecomunicaciones61 Como llamar de un IRIDIUM Todas las llamadas desde un Iridium son llamadas de larga distancia. Digite el número telefónico con los códigos internacionales, luego presione OK Para marcar, oprima 00 ó oprima y sostenga por dos segundos 0 ( + ) ; Código de país; ciudad número telefónico y presione OK. • Para una mejor señal en lugares inhóspito Flecha + 2, nivel de batería Flecha + 4 00 51 1 222-2222 Número telefónico Código del departamento Código del País Código de Acceso Internacional IRIDIUM MODELO 9500

63 Servicios de Telecomunicaciones62 Como Llamar de Iridium a Iridium Para marcar, oprima 00 ó oprima y sostenga por dos segundos 0 ( + ) ; número telefónico Iridium y presione OK.Para comunicarse entre Iridium digite dos ceros antes del número del Iridium, luego presione OK 00 8816 3144 2526 Número telefónico de un IRIDIUM Código de Acceso Internacional IRIDIUM MODELO 9500

64 Servicios de Telecomunicaciones63

65 Servicios de Telecomunicaciones64 GLOBALSTAR Modelo FAU200

66 Servicios de Telecomunicaciones65 EFECTUAR UNA LLAMADA: 1.- Levantar el Handset del terminal telefónico. 2.- Marcar el Número Telefónico deseado. 3.- Presionar #. 4.- Inicie la Conversación. 5.- Al termino de la conversación, colgar el Handset del teléfono. RECIBIR UNA LLAMADA: 1.- Descolgar el Handset del Terminal telefónico. 2.- Inicie la conversación. 3.- Al termino de la conversación, Colgar el Handset del terminal telefónico.

67 Servicios de Telecomunicaciones66 CONTENIDO DEL FAU-200 Globalstar  Antena Fija montada en una varilla (FAU).  Caja de Interfaz del Teléfono (NID - Marcación Entrante de Red).  Fuente de Alimentación +48V CD - 1.0 A.  Cable de Alimentación de 9 Metros.  Manual del Usuario y Guía de Instalación.
