1 P rograma de certificación de Black Belts V. Seis Sigma – Medición Parte B P. Reyes / Abril 2010.

Presentaciones similares


Presentación del tema: "1 P rograma de certificación de Black Belts V. Seis Sigma – Medición Parte B P. Reyes / Abril 2010."— Transcripción de la presentación:

1 1 P rograma de certificación de Black Belts V. Seis Sigma – Medición Parte B P. Reyes / Abril 2010

2 2 V. Seis Sigma - Medición D. Estadística básica 1. Términos básicos 2. Teorema del límite central 3. Estadística descriptiva Medidas de tendencia central Medidas de dispersión Funciones de densidad de probabilidad Distribuciones de frecuencia y Funciones acumulativas de distribución 4. Métodos gráficos 5. Conclusiones estadísticas válidas

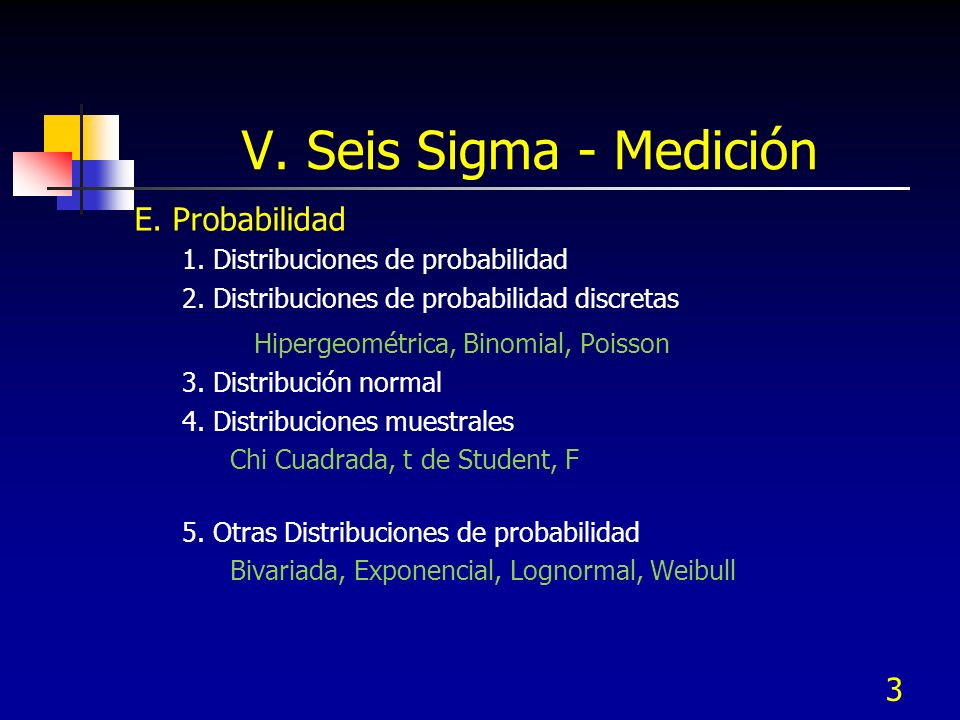

3 3 V. Seis Sigma - Medición E. Probabilidad 1. Distribuciones de probabilidad 2. Distribuciones de probabilidad discretas Hipergeométrica, Binomial, Poisson 3. Distribución normal 4. Distribuciones muestrales Chi Cuadrada, t de Student, F 5. Otras Distribuciones de probabilidad Bivariada, Exponencial, Lognormal, Weibull

4 4 V. Seis Sigma - Medición F. Capacidad de procesos 1. Índices de capacidad de procesos 2. Índices de desempeño de procesos 3. Capacidad a corto y a largo plazo 4. Capacidad de proceso de datos no normales 5. Capacidad de proceso para datos por atributos 6. Capacidad de procesos bajo Seis Sigma

5 5 V.D Estadística básica

6 6 1. Términos básicos 2. Teorema del límite central 3. Estadística descriptiva 4. Métodos gráficos 5. Conclusiones estadísticas válidas

7 7 V.D.1 Términos básicos

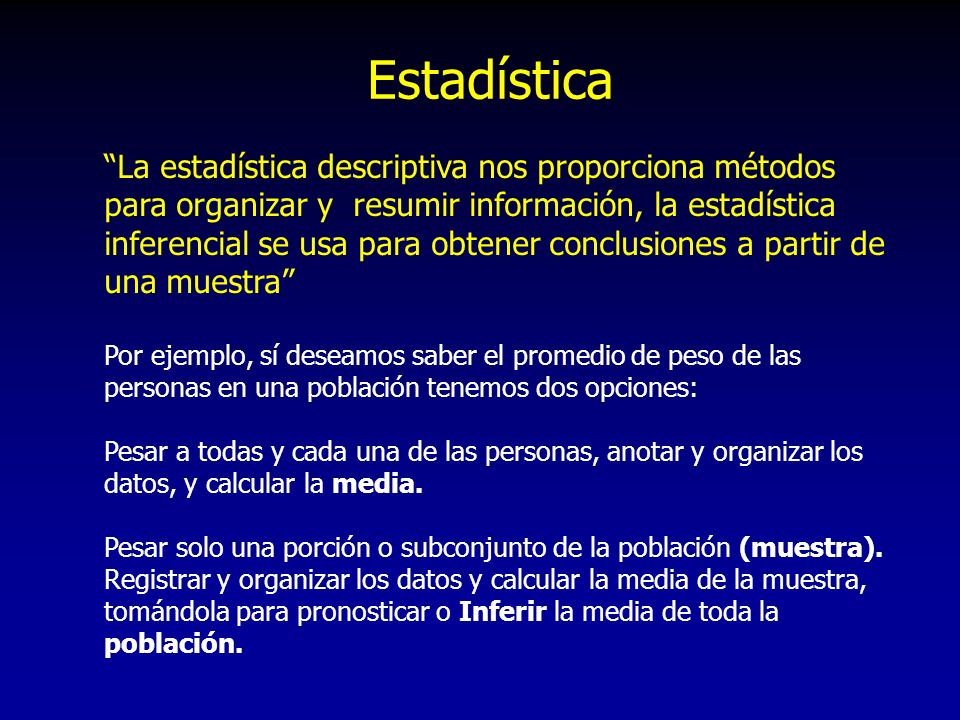

8 La estadística descriptiva nos proporciona métodos para organizar y resumir información, la estadística inferencial se usa para obtener conclusiones a partir de una muestra Por ejemplo, sí deseamos saber el promedio de peso de las personas en una población tenemos dos opciones: Pesar a todas y cada una de las personas, anotar y organizar los datos, y calcular la media. Pesar solo una porción o subconjunto de la población (muestra). Registrar y organizar los datos y calcular la media de la muestra, tomándola para pronosticar o Inferir la media de toda la población. Estadística

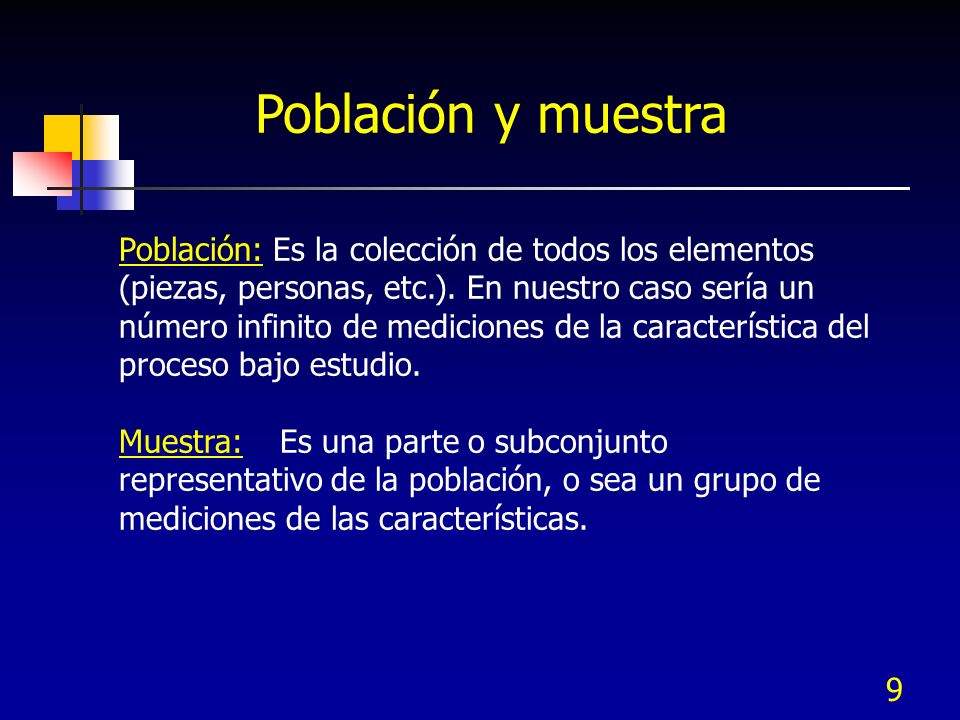

9 9 Población y muestra Población: Es la colección de todos los elementos (piezas, personas, etc.). En nuestro caso sería un número infinito de mediciones de la característica del proceso bajo estudio. Muestra: Es una parte o subconjunto representativo de la población, o sea un grupo de mediciones de las características.

10 10 Estadísticos y parámetros Estadístico: Es una medición tomada en una muestra que sirve para hacer inferencias en relación con una población (media de la muestra, desviación estándar de la muestra se indican con letras latinas X, s, p). Normalmente es una variable aleatoria y tiene asociada una distribución. Parámetro: Es el valor verdadero en una población (media, desviación estándar, se indican con letras griegas,, )

11 11 Tipos de datos Distribución continua Una distribución con un número infinito de puntos de datos (variables) que pueden mostrarse en una escala de medición continua. Por ejemplo: Distribuciones normal, uniforme, exponencial y Webull Distribución discreta: Una distribución que resulta de datos contables (discretos) con un número finito de valores posibles. Por ejemplo: Distribuciones binomial, Poisson, hipergeométrica.

12 12 V.D.2 Teorema del límite central

13 13 Teorema del límite central La distribución de las medias de las muestras tiende a la normalidad independientemente de la forma de la distribución poblacional de la que sean obtenidas. Es la base de las cartas de control X-R.

14 14 Teorema del límite central Por lo anterior la dispersión de las medias es menor que para los datos individuales Para las medias muestrales, el error estándar de la media se relaciona con la desviación estándar de la población como sigue:

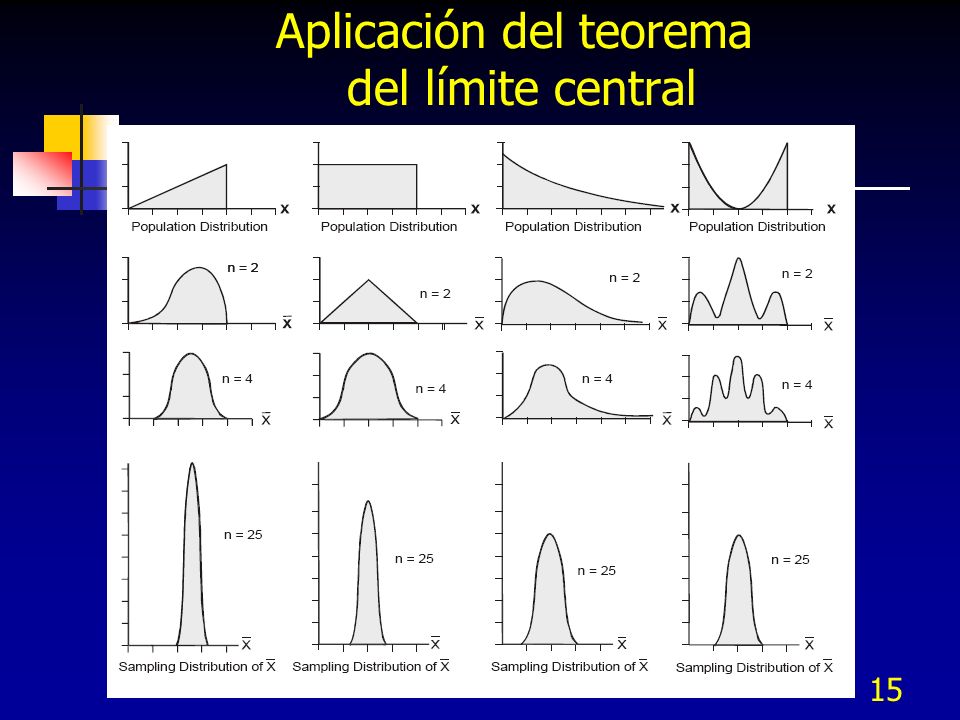

15 Aplicación del teorema del límite central 15

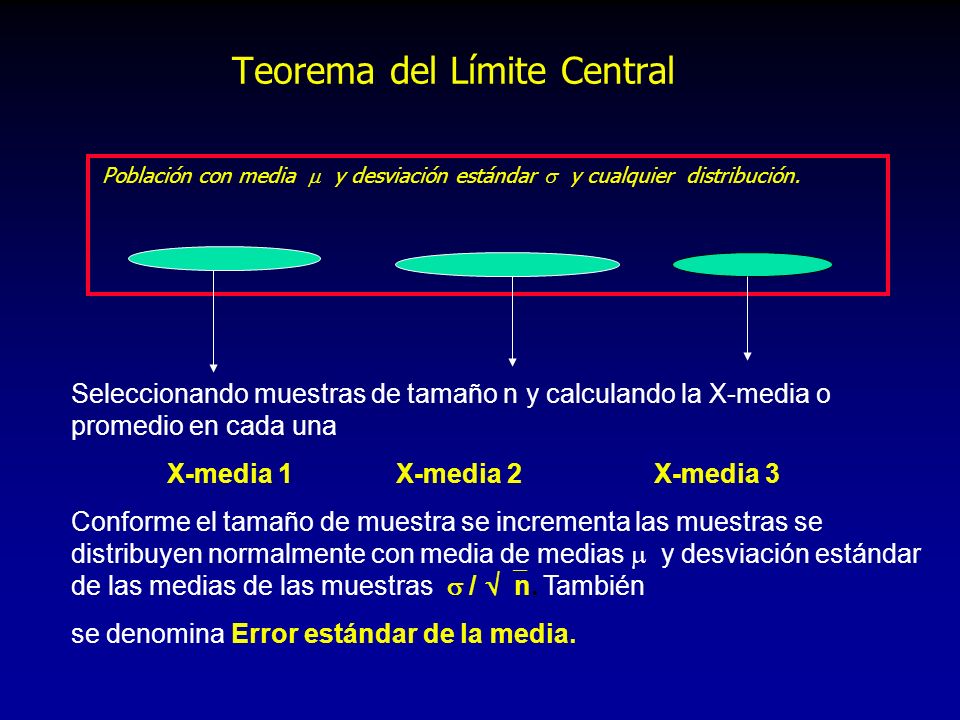

16 16 Teorema del Límite Central La distribución de las medias de las muestras tienden a distribuirse en forma normal Por ejemplo los 300 datos (cuyo valor se encuentra entre 1 a 9) pueden estar distribuidos como sigue:

17 Población con media y desviación estándar y cualquier distribución. Seleccionando muestras de tamaño n y calculando la X-media o promedio en cada una X-media 1 X-media 2 X-media 3 Conforme el tamaño de muestra se incrementa las muestras se distribuyen normalmente con media de medias y desviación estándar de las medias de las muestras / n. También se denomina Error estándar de la media. Teorema del Límite Central

18 18 La distribución de las medias de las muestras tienden a distribuirse en forma normal Tomando de muestras de 10 datos, calculando su promedio y graficando estos promedios se tiene: Teorema del Límite Central

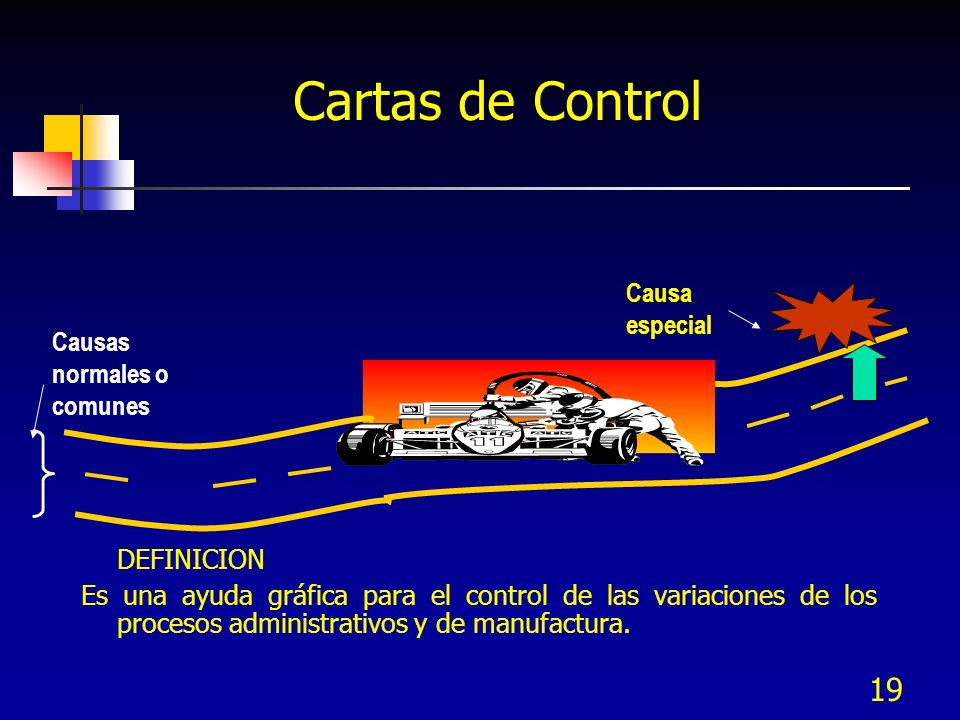

19 19 DEFINICION Es una ayuda gráfica para el control de las variaciones de los procesos administrativos y de manufactura. Causa especial Causas normales o comunes Cartas de Control

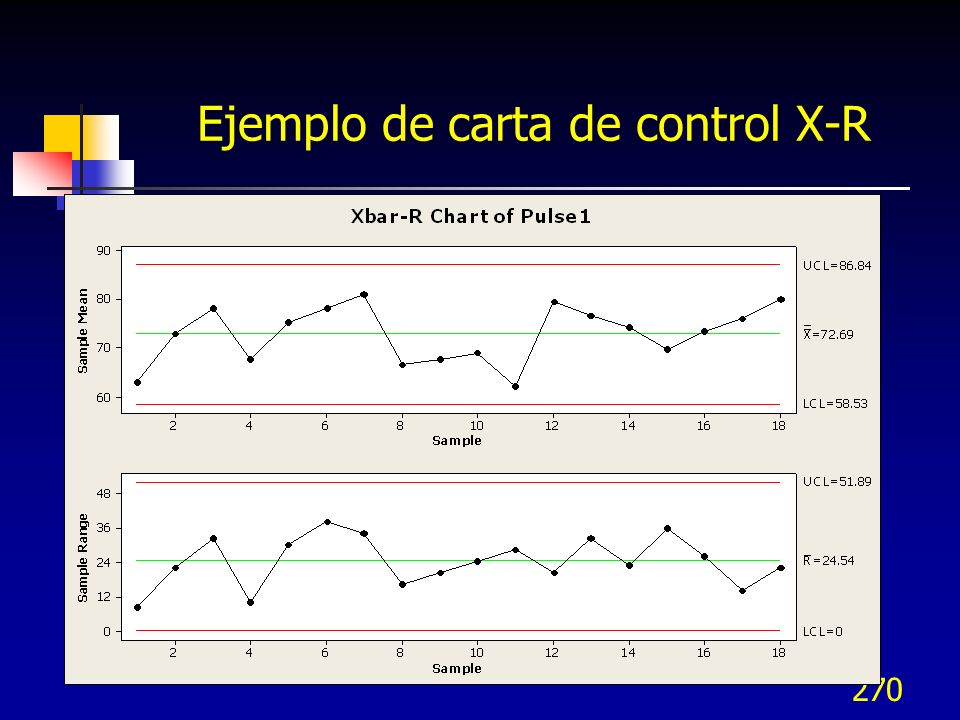

20 20 Variación observada en una Carta de Control Una Carta de control es simplemente un registro de datos en el tiempo con límites de control superior e inferior, diferentes a los límites de especificación. El patrón normal de un proceso se llama causas de variación comunes. El patrón anormal debido a eventos especiales se llama causa especial de variación.

21 21 Variación – Causas comunes Límite inf. de especs. Límite sup. de especs. Objetivo

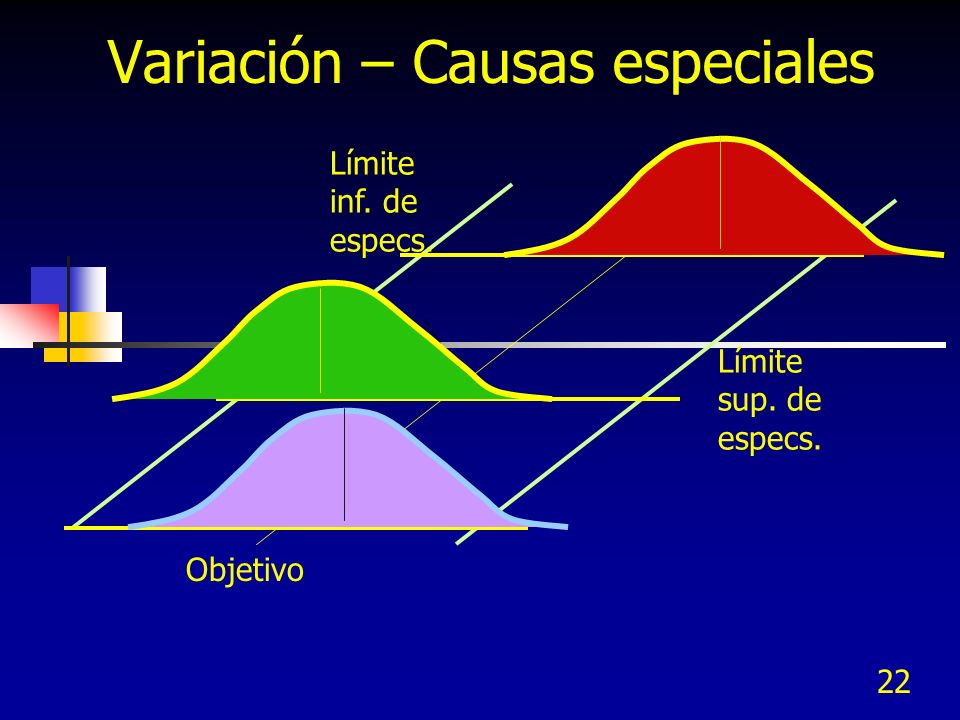

22 22 Variación – Causas especiales Límite inf. de especs. Límite sup. de especs. Objetivo

23 Escuche la Voz del Proceso Región de control, captura la variación natural del proceso original Causa Especial identifcada El proceso ha cambiado TIEMPO Tendencia del proceso LSC LIC Aplicación en la carta de control MEDIDASCALIDADMEDIDASCALIDAD

24 24 Corridas 7 puntos consecutivos de un lado de X-media. Puntos fuera de control 1 punto fuera de los límites de control a 3 sigmas en cualquier dirección (arriba o abajo). Tendencia ascendente o descendente 7 puntos consecutivos aumentando o disminuyendo. Adhesión a la media 15 puntos consecutivos dentro de la banda de 1 sigma del centro. Otros 2 de 3 puntos fuera de los límites a dos sigma Patrones Fuera de Control

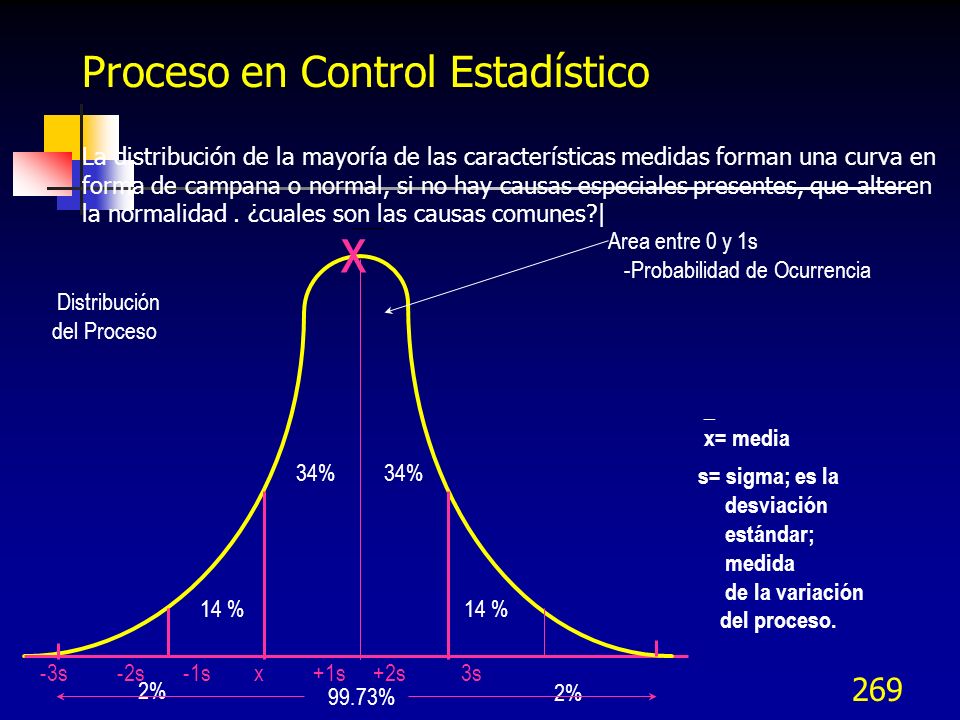

25 25 Proceso en Control estadístico Sucede cuando no se tienen situaciones anormales y aproximadamente el 68% (dos tercios) de los puntos de la carta se encuentran dentro del 1 de las medias en la carta de control. Lo anterior equivale a tener el 68% de los puntos dentro del tercio medio de la carta de control. Patrón de Carta en Control Estadístico

26 26 Aplicación en Intervalos de confianza Intervalo de confianza para la media: A) Sigma conocida y n>30 (n es tamaño de muestra) B) Sigma desconocida y n<30, los grados de libertad son gl = n-1.

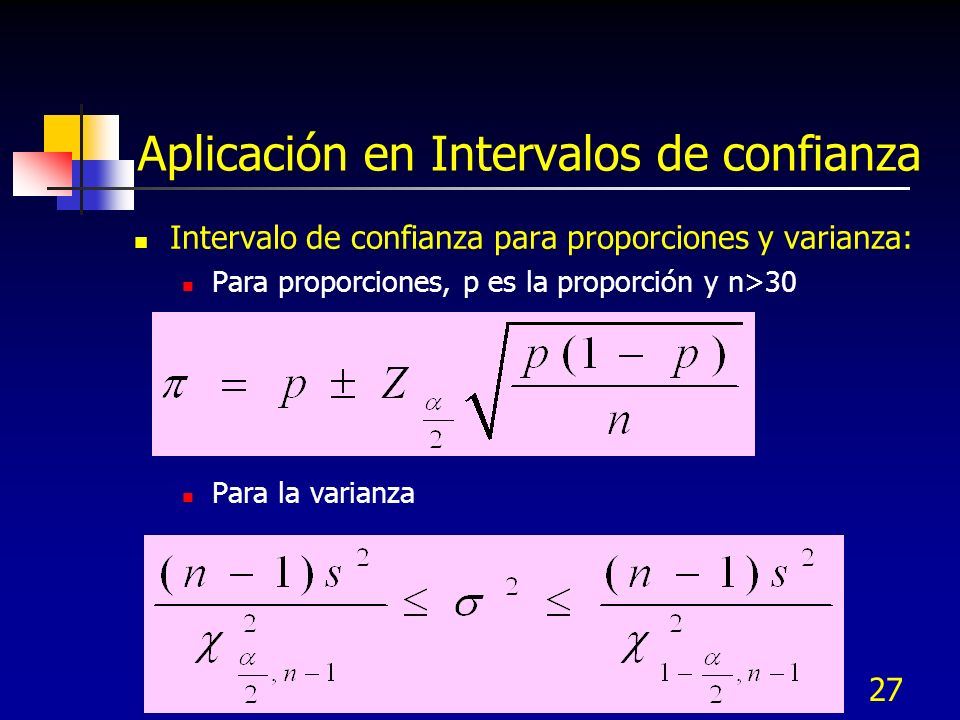

27 27 Aplicación en Intervalos de confianza Intervalo de confianza para proporciones y varianza: Para proporciones, p es la proporción y n>30 Para la varianza

28 28 V.D.3 Estadística descriptiva

29 29 No existen en la naturaleza dos cosas exactamente iguales, ni siquiera los gemelos, por tanto la variación es inevitable y es analizada por la Estadística Estadística Descriptiva

30 30 Estadística descriptiva La estadística descriptiva incluye: Medidas de tendencia central Medidas de dispersión Funciones de densidad de probabilidad Distribuciones de frecuencia y Funciones acumulativas de distribución

31 31 Estadística descriptiva Medidas de tendencia central Representan las diferentes formas de caracterizar el valor central de un conjunto de datos Media muestral poblacional

32 32 Estadística descriptiva Medidas de tendencia central Mediana: es el valor medio cuando los datos se arreglan en orden ascendente o descendente, en el caso de n par, la mediana es la media entre los valores intermedios

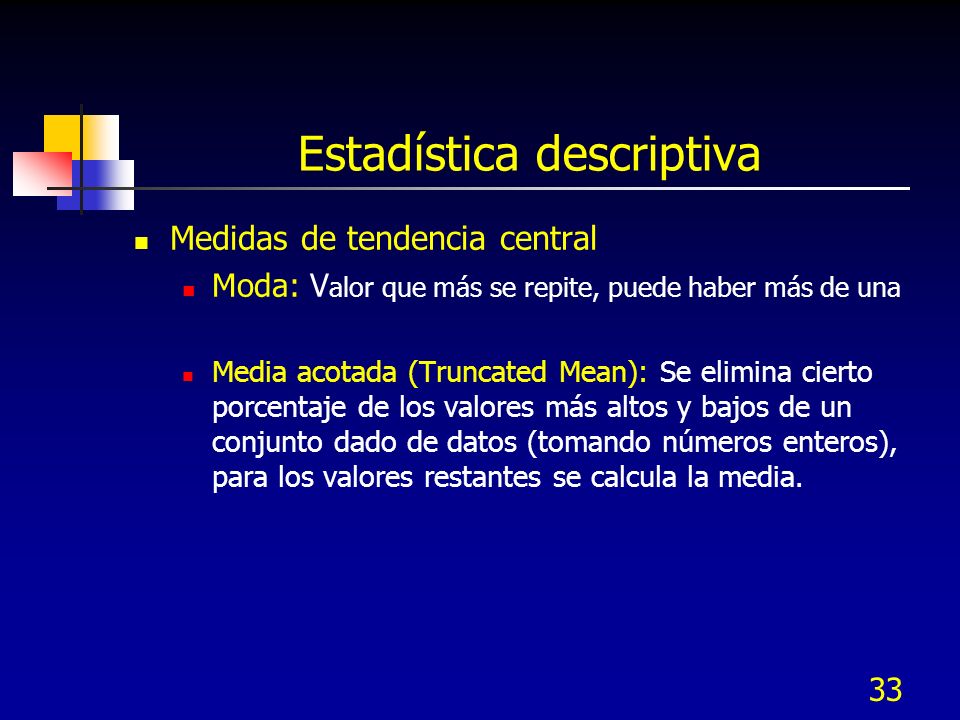

33 33 Estadística descriptiva Medidas de tendencia central Moda: V alor que más se repite, puede haber más de una Media acotada (Truncated Mean): Se elimina cierto porcentaje de los valores más altos y bajos de un conjunto dado de datos (tomando números enteros), para los valores restantes se calcula la media.

34 34 Estadística descriptiva Medidas de tendencia central

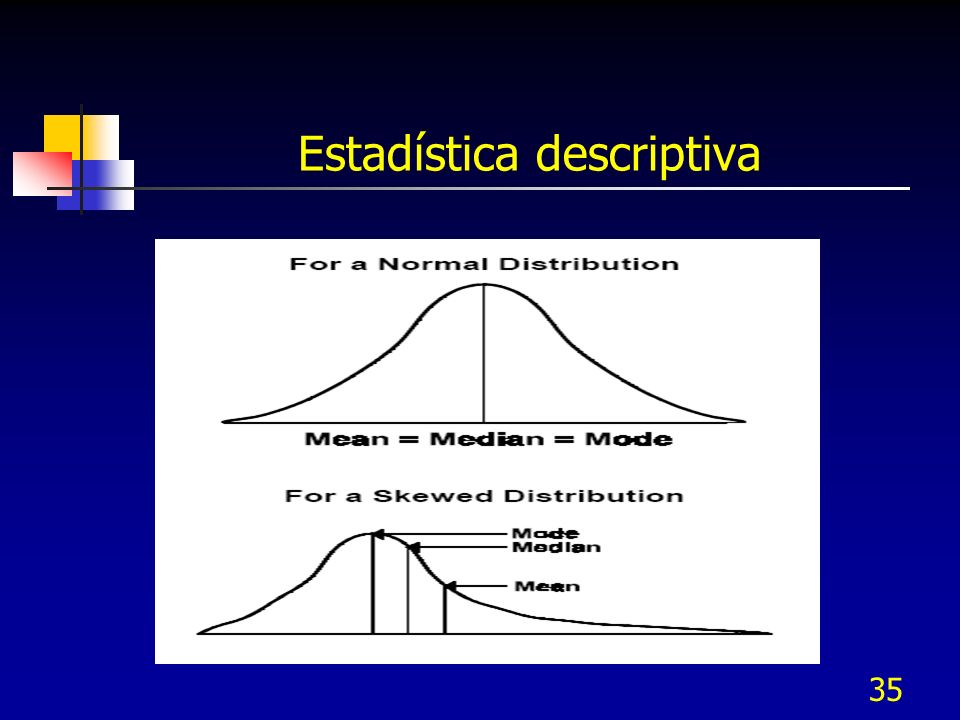

35 35 Estadística descriptiva

36 36 Estadística descriptiva Medidas de dispersión: Rango: Es el valor mayor menos el valor menor de un conjunto de datos

37 37 Estadística descriptiva Medidas de dispersión: Varianza: es el promedio de las desviaciones al cuadrado respecto a la media (n para población y n-1 para muestra para eliminar el sesgo)

38 38 Estadística descriptiva Medidas de dispersión: Coeficiente de variación: es igual a la desviación estándar dividida por la media y se expresa en porcentaje

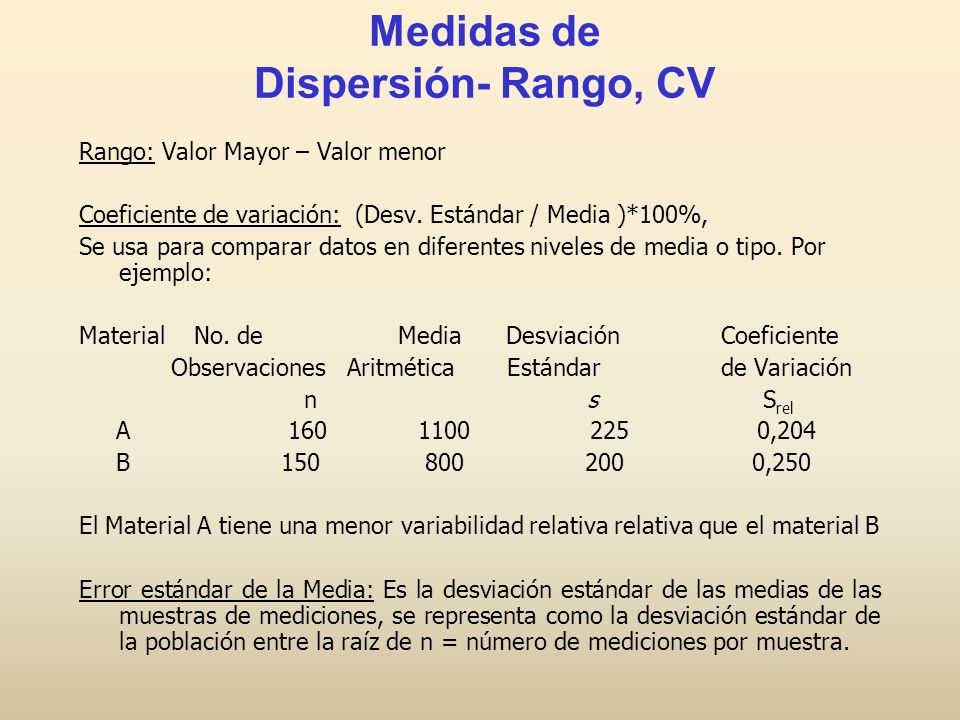

39 Rango: Valor Mayor – Valor menor Coeficiente de variación: (Desv. Estándar / Media )*100%, Se usa para comparar datos en diferentes niveles de media o tipo. Por ejemplo: Material No. de Media Desviación Coeficiente Observaciones Aritmética Estándar de Variación n s S rel A ,204 B ,250 El Material A tiene una menor variabilidad relativa relativa que el material B Error estándar de la Media: Es la desviación estándar de las medias de las muestras de mediciones, se representa como la desviación estándar de la población entre la raíz de n = número de mediciones por muestra. Medidas de Dispersión- Rango, CV

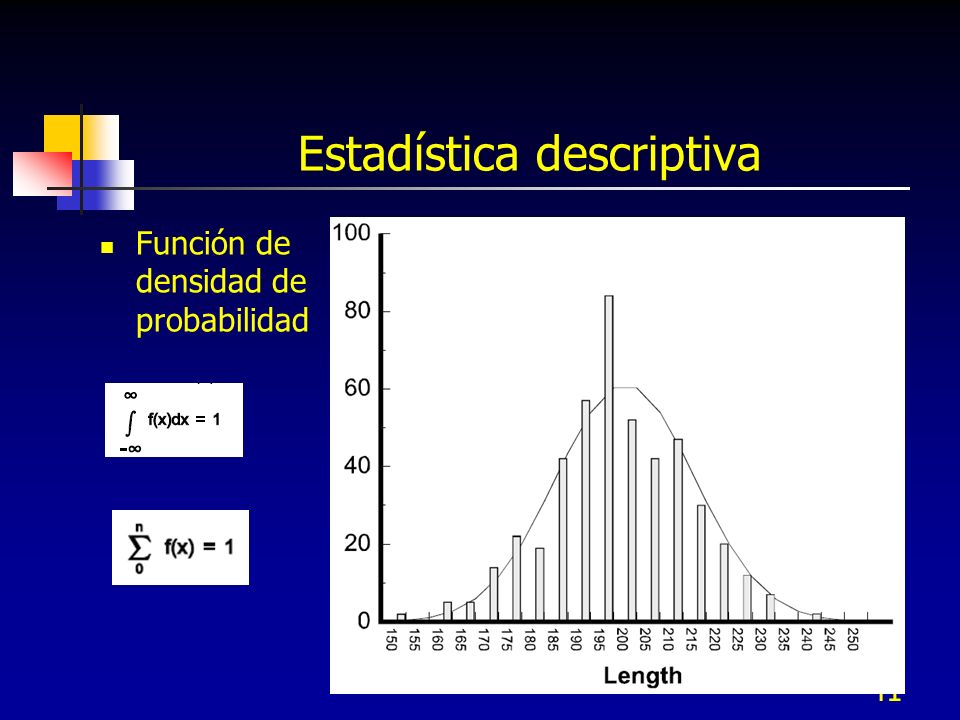

40 40 Estadística descriptiva Función de densidad de probabilidad El área bajo la curva de densidad de probabilidad a la izquierda de un valor dado x, es igual a la probabilidad de la variable aleatoria en el eje x para X<= x Para distribuciones continuas Para distribuciones discretas

41 41 Estadística descriptiva Función de densidad de probabilidad

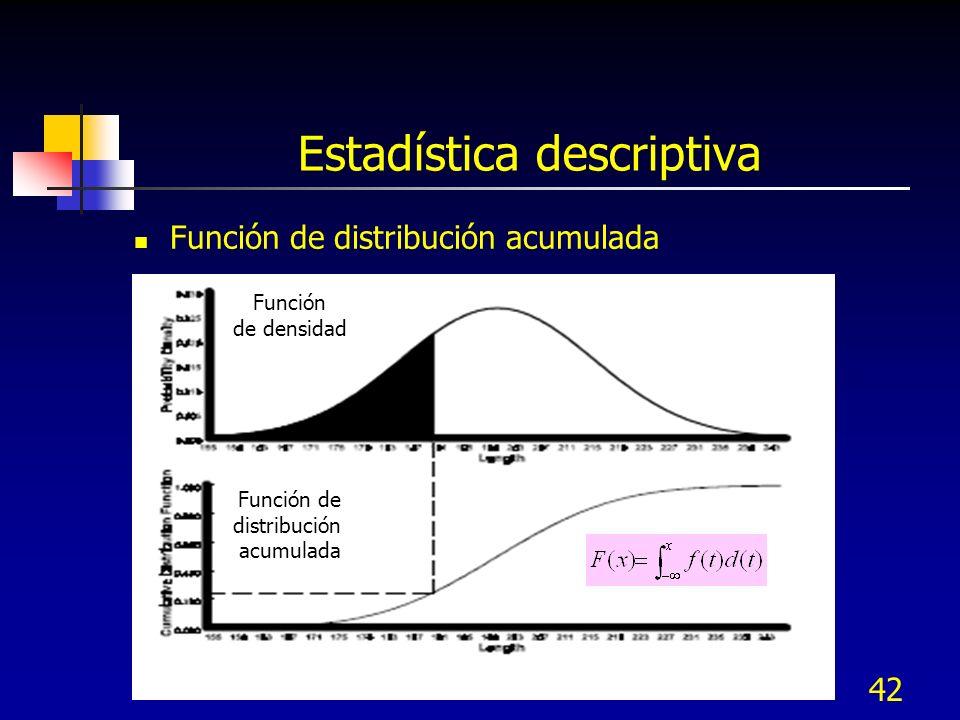

42 42 Estadística descriptiva Función de distribución acumulada Función de densidad Función de distribución acumulada

43 43 V.D.4 Métodos gráficos

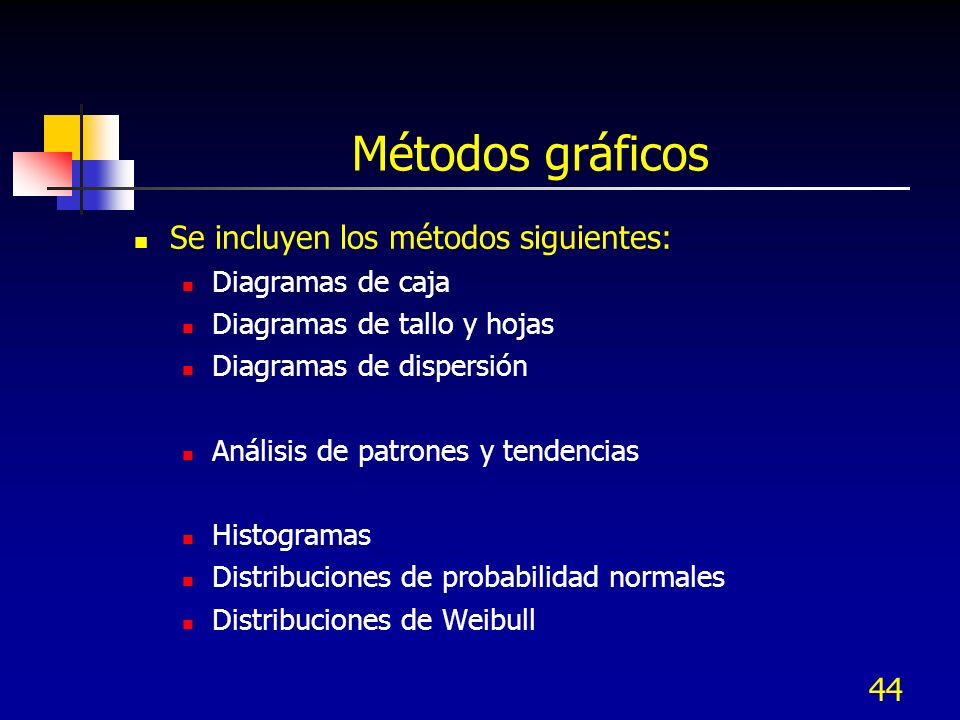

44 44 Métodos gráficos Se incluyen los métodos siguientes: Diagramas de caja Diagramas de tallo y hojas Diagramas de dispersión Análisis de patrones y tendencias Histogramas Distribuciones de probabilidad normales Distribuciones de Weibull

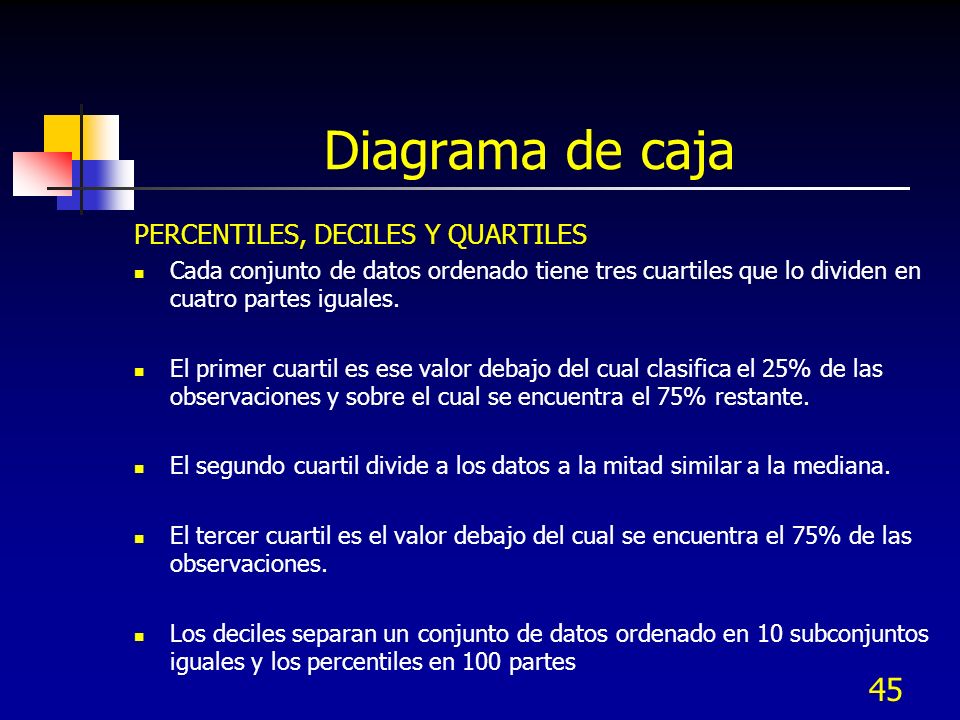

45 45 Diagrama de caja PERCENTILES, DECILES Y QUARTILES Cada conjunto de datos ordenado tiene tres cuartiles que lo dividen en cuatro partes iguales. El primer cuartil es ese valor debajo del cual clasifica el 25% de las observaciones y sobre el cual se encuentra el 75% restante. El segundo cuartil divide a los datos a la mitad similar a la mediana. El tercer cuartil es el valor debajo del cual se encuentra el 75% de las observaciones. Los deciles separan un conjunto de datos ordenado en 10 subconjuntos iguales y los percentiles en 100 partes

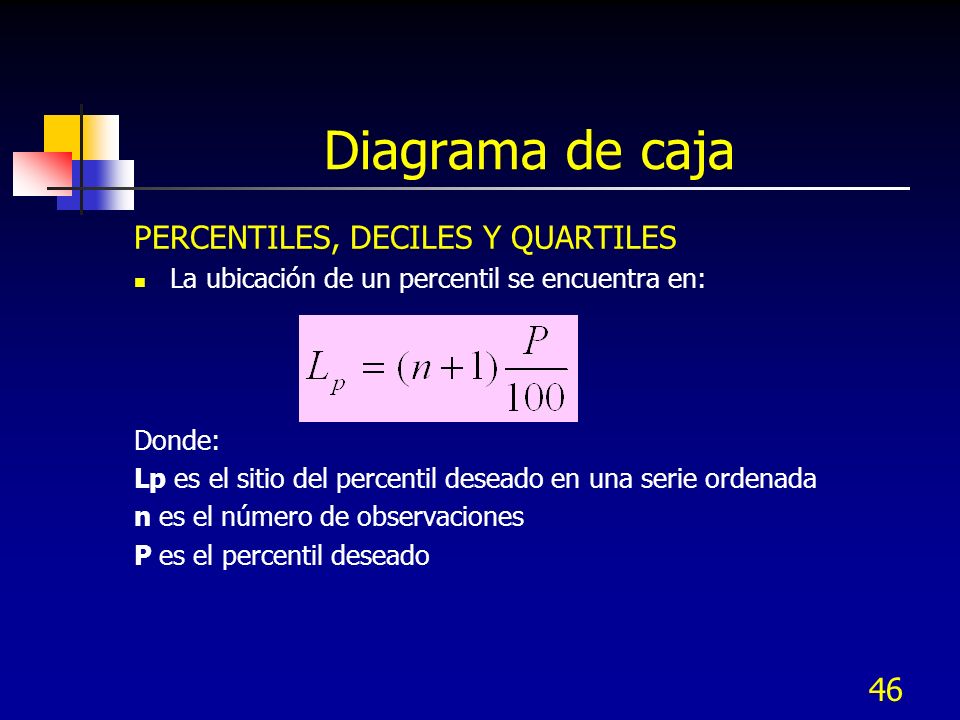

46 46 Diagrama de caja PERCENTILES, DECILES Y QUARTILES La ubicación de un percentil se encuentra en: Donde: Lp es el sitio del percentil deseado en una serie ordenada n es el número de observaciones P es el percentil deseado

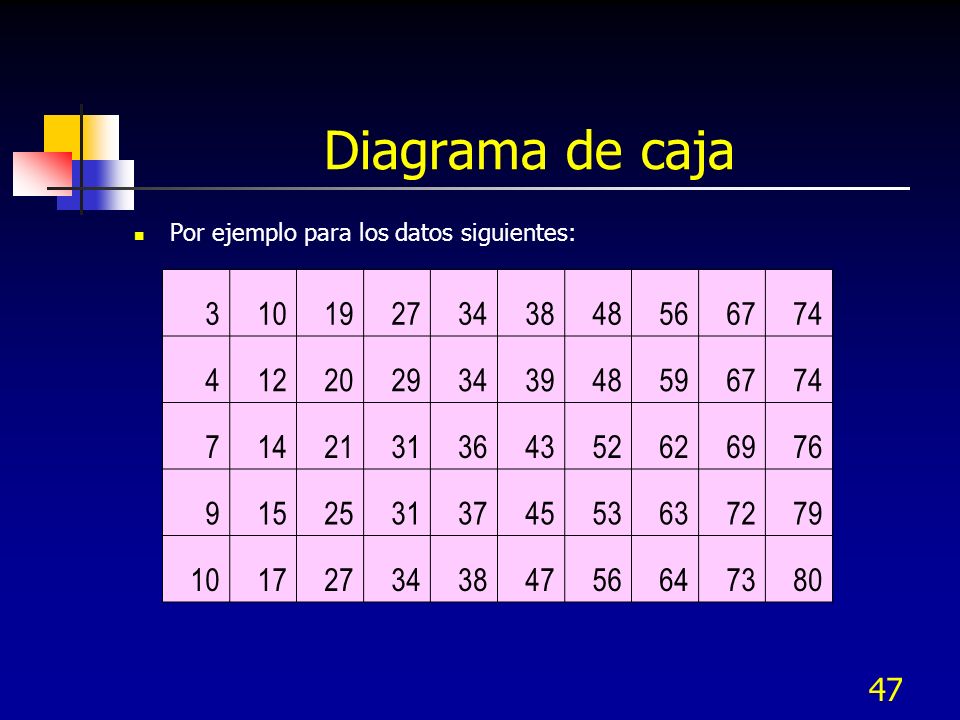

47 47 Diagrama de caja Por ejemplo para los datos siguientes:

48 Diagrama de caja La localización del percentil 35 se halla en: O sea que el percentil 35 está al 85% del trayecto comprendido entre la observación 17 que es 29 y la observación 18 que es 31 o sea L35 = 29 + (0.85)(31-29) = Por tanto el 35% de las observaciones están por debajo de 30.7 y el 65% restante por encima de De la misma forma los percentiles 25, 50 y 75 proporcionan la localización de los cuartiles Q1, Q2 y Q3 respectivamente. Q1: es el número que representa al percentil 25 Q2 o Mediana: es el número que representa al percentil 50 Q3: es el número que representa al percentil 75 (hay 75% de los datos por debajo de este). Rango o Recorrido intercuartílico: es la diferencia entre Q1 y Q3.

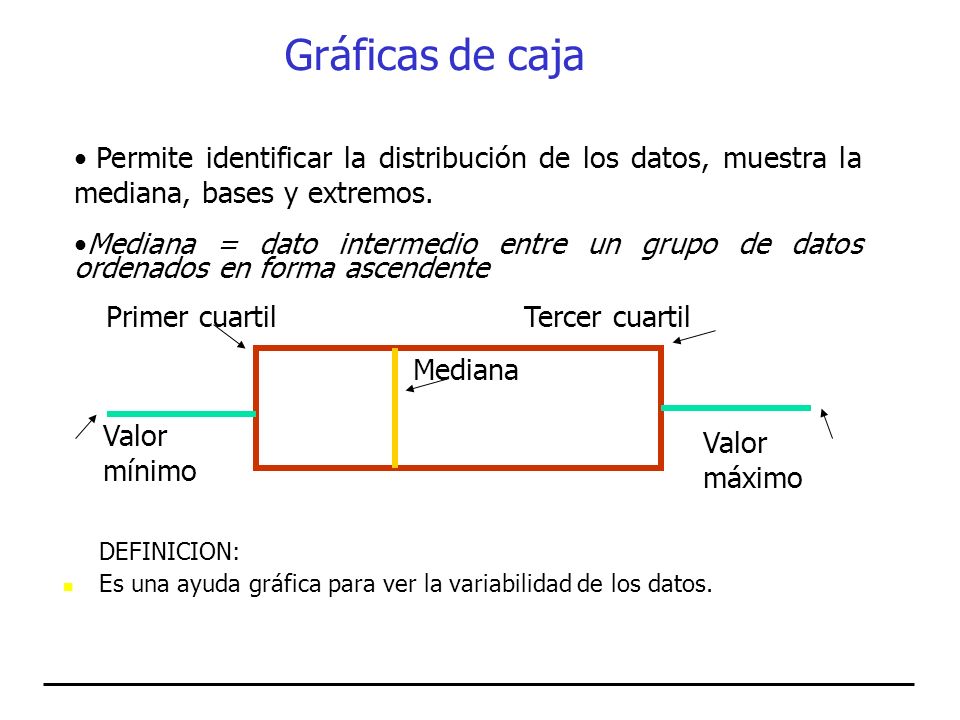

49 DEFINICION: Es una ayuda gráfica para ver la variabilidad de los datos. Permite identificar la distribución de los datos, muestra la mediana, bases y extremos. Mediana = dato intermedio entre un grupo de datos ordenados en forma ascendente Mediana Valor mínimo Valor máximo Primer cuartilTercer cuartil Gráficas de caja

50 50 Métodos gráficos Diagramas de caja Representan un resumen de los datos. La línea media es la mediana, los lados son el primer y tercer cuartil. El máximo y el mínimo se dibuja como puntos al final de las líneas (bigotes)

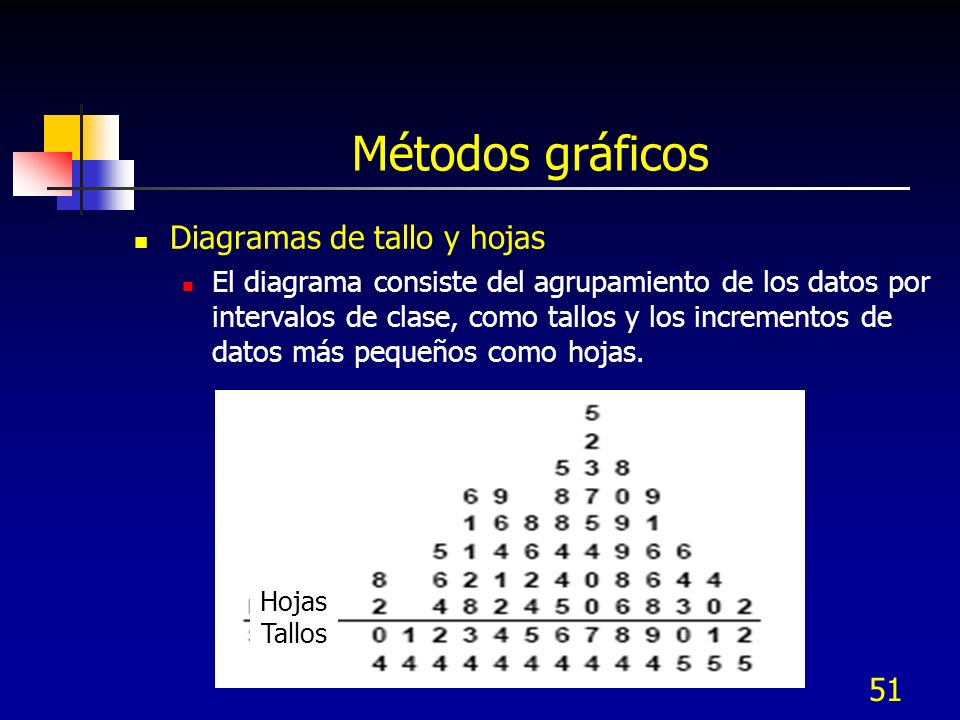

51 51 Métodos gráficos Diagramas de tallo y hojas El diagrama consiste del agrupamiento de los datos por intervalos de clase, como tallos y los incrementos de datos más pequeños como hojas. Hojas Tallos

52 52 Métodos gráficos Diagramas de dispersión Es una gráfica de muchos puntos coordenados X-Y que representan la relación entre dos variables. También se denomina carta de correlación. Se puede tomar la variable dependiente para el eje Y y la dependiente en el eje X. La correlación tiene las siguientes fuentes: Una relación de causa efecto Una relación entre dos causas Una relación entre una causa y dos o más causas

53 53 Métodos gráficos Diagramas de dispersión Positiva débilPositiva fuerteSin correlación Negativa fuerteRelaciones no lineales

54 54 Métodos gráficos Coeficiente de correlación El coeficiente de correlación r determina el grado de asociación entre dos variables X y Y

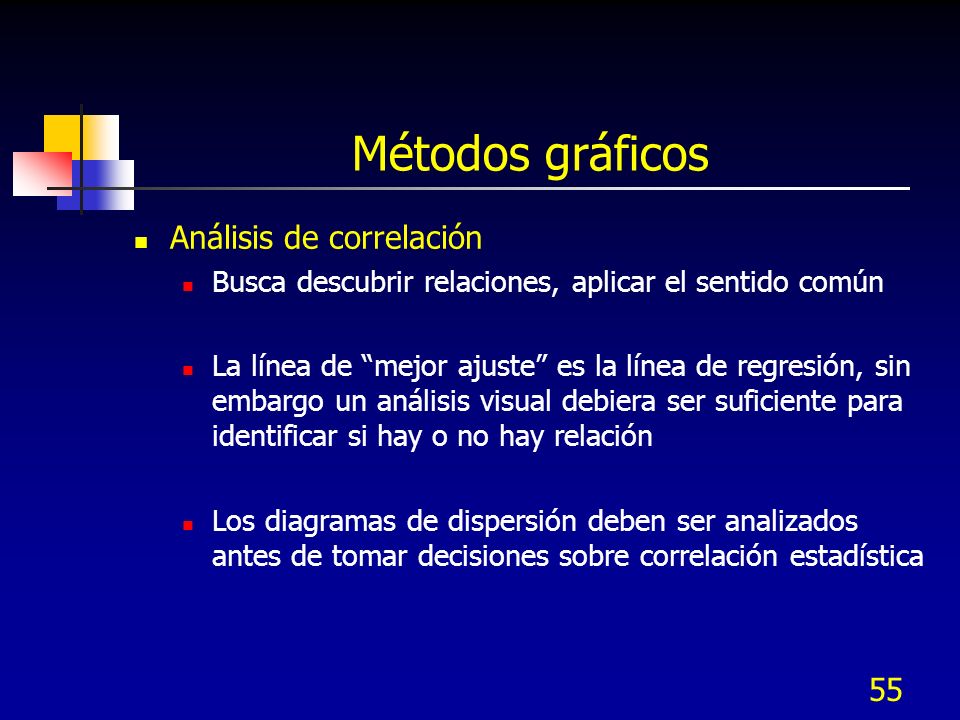

55 55 Métodos gráficos Análisis de correlación Busca descubrir relaciones, aplicar el sentido común La línea de mejor ajuste es la línea de regresión, sin embargo un análisis visual debiera ser suficiente para identificar si hay o no hay relación Los diagramas de dispersión deben ser analizados antes de tomar decisiones sobre correlación estadística

56 56 Métodos gráficos Análisis de patrones y tendencias Para visualizar el comportamiento de los datos en el tiempo Tendencia crecienteTendencia decrecienteCorrida de proceso Valores anormalesCiclos Variabilidad creciente

57 57 Métodos gráficos Análisis de patrones y tendencias Para visualizar el comportamiento de los datos en el tiempo Tendencia creciente

58 58 Histogramas

59 59 Métodos gráficos Histogramas Son gráficas de columnas de frecuencia que muestran una imagen estática del comportamiento del proceso y requieren un mínimo de 50 a 100 puntos La frecuencia en cada barra o intervalo es el número de puntos que caen dentro de ese intervalo Un proceso estable muestra un histograma con forma de campana unimodal, es predecible

60 60 Métodos gráficos Histogramas Un proceso inestable muestra un histograma que no tiene una forma acampanada. Sin embargo los procesos que siguen una distribución exponencial, lognormal, gamma, beta, Weibull, Poisson, binomial, hipergeométrica, geométrica, etc. existen como procesos estables Cuando la distribución es acampanada, la variación alrededor de la media es aleatoria, otras variaciones son debidas a causas especiales o asignables.

61 61 DEFINICION Un Histograma es la organización de un número de datos muestra que nos permite visualizar al proceso de manera objetiva. Permite ver la distribución que tienen los procesos de manufactura y administrativos vs. especificaciones Permiten ver la frecuencia con la que ocurren las cosas. La variabilidad del proceso se representa por el ancho del histograma, se mide en desviaciones estándar o. Un rango de ± 3 cubre el 99.73%. Métodos gráficos

62 62 Histograma de Frecuencia En un proceso estable las mediciones se distribuyen normalmente, a la derecha y a la izquierda de la media adoptando la forma de una campana. TAMAÑO MEDICIONESMEDICIONES Media MEDICIONESMEDICIONES

63 DEFINICION Un Histograma es la organización de un número de datos muestra que nos permite visualizar al proceso de manera objetiva. Permite ver la distribución de la frecuencia con la que ocurren las cosas en los procesos de manufactura y administrativos. La variabilidad del proceso se representa por el ancho del histograma, se mide en desviaciones estándar o, ± 3 cubre el 99.73%. LSELIE Histograma de Frecuencia

64 Las distribuciones pueden variar en: POSICIÓN AMPLITUD FORMA … O TENER CUALQUIER COMBINACION

65 Ejemplos de histogramas:

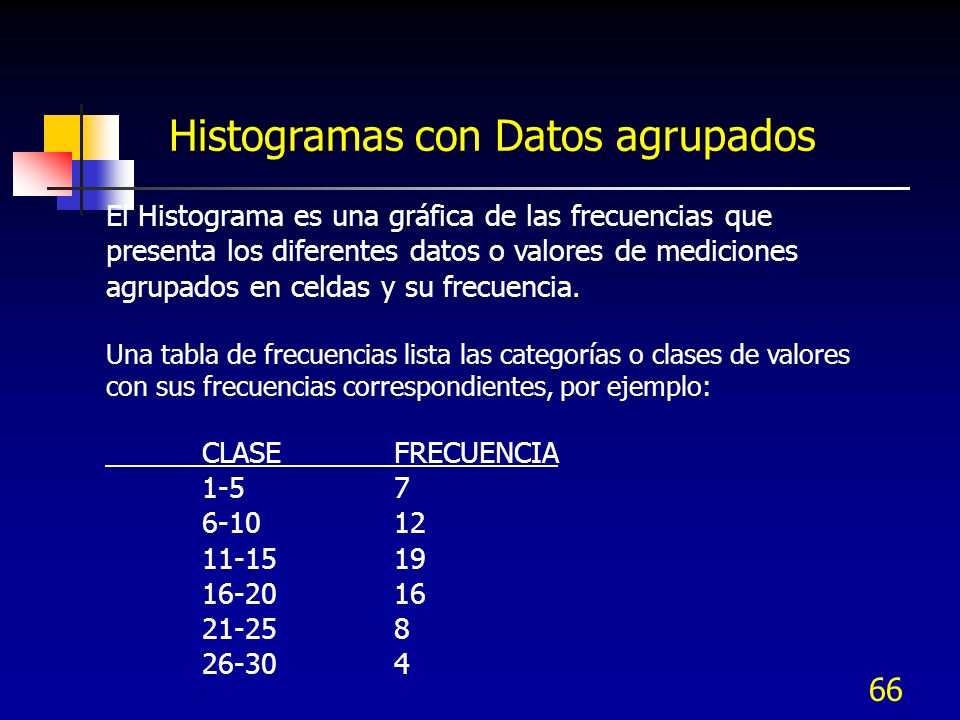

66 66 Histogramas con Datos agrupados El Histograma es una gráfica de las frecuencias que presenta los diferentes datos o valores de mediciones agrupados en celdas y su frecuencia. Una tabla de frecuencias lista las categorías o clases de valores con sus frecuencias correspondientes, por ejemplo: CLASEFRECUENCIA

67 Definiciones - datos agrupados Límite inferior y superior de clase Son los numeros más pequeños y más grandes de las clases (del ejemplo, 1 y 5; 6 y 10; 11 y 15; 16 y 20; 21 y 25; 26 y 30) Marcas de clase Son los puntos medios de las clases (del ejemplo 3, 8, 13, 18, 23 y 28) Fronteras de clase Se obtienen al incrementar los límites superiores de clase y al decrementar los inferiores en una cantidad igual a la media de la diferencia entre un límite superior de clase y el siguiente límite inferior de clase (en el ejemplo, las fronteras de clase son 0.5, 5.5, 10.5, 15.5, 20.5, 25.5 y 30.5) Ancho de clase Es la diferencia entre dos límites de clase inferiores consecutivas(en el ejemplo, es 5).

68 Construcción del histograma - datos agrupados Paso 1. Contar los datos (N) Paso 2. Calcular el rango de los datos R = (Valor mayor- valor menor) Paso 3. Seleccionar el número de columnas o celdas del histograma (K). Como referencia si N = 1 a 50, K = 5 a 7; si N = ; K = También se utiliza el criterio K = Raíz (N) Paso 4. Dividir el rango por K para obtener el ancho de clase Paso 5. Identificar el límite inferior de clase más conveniente y sumarle el ancho de clase para formar todas las celdas necesarias Paso 6. Tabular los datos dentro de las celdas de clase Paso 7. Graficar el histograma y observar si tiene una forma normal

69 Ejemplo: Datos para histograma Datos:

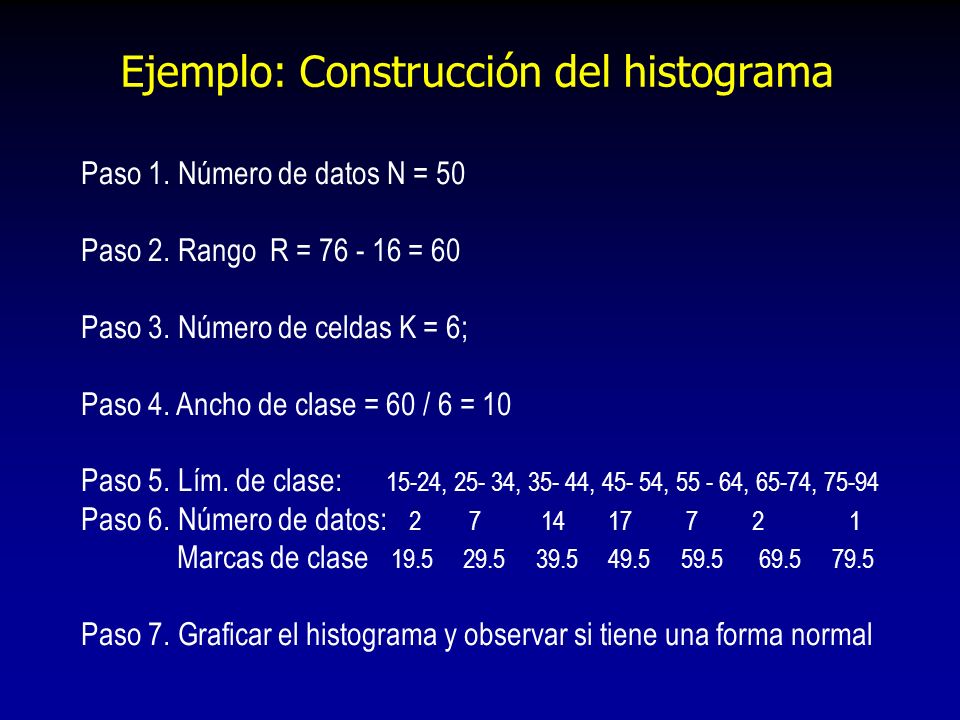

70 Ejemplo: Construcción del histograma Paso 1. Número de datos N = 50 Paso 2. Rango R = = 60 Paso 3. Número de celdas K = 6; Paso 4. Ancho de clase = 60 / 6 = 10 Paso 5. Lím. de clase: 15-24, , , , , 65-74, Paso 6. Número de datos: Marcas de clase Paso 7. Graficar el histograma y observar si tiene una forma normal

71 71 Accesar el menu de análisis de datos con HERRAMIENTAS, ANALISIS DE DATOS, HISTOGRAMAS Marcar los datos de entrada en RANGO DE ENTRADA, marcar el rango de los límites superiores de clase en RANGO DE CLASES, indicar GRAFICA, marcar el área de resultados con RANGO DE SALIDA y obtener resultados y gráfica NOTA: Los datos deben estar en forma no agrupada, Excel forma los grupos en forma automática o se le pueden proporcionar los límites de las celdas. Histograma en Excel

72 72 Construcción del histograma

73 73 Rango: Valor Mayor – Valor menor Coeficiente de variación: (Desv. Estándar / Media *100% Se usa para comparar datos en diferentes niveles de media o tipo. Por ejemplo: Material No. de Media Desviación Coeficiente Observaciones Aritmética Estándar de Variación n s S rel A ,204 B ,250 El Material A tiene una menor variabilidad relativa relativa que el material B Otras medidas de Dispersión- Rango, CV

74 Media - Promedio numérico o centro de gravedad del histograma Cálculo de la media - datos agrupados - Usa todos los datos - Le afectan los extremos Donde, Fi = Frecuencia de cada observación x i = Valor de cada marca de clase Mediana - Es el valor que se encuentra en medio de los datos Moda - Es el valor que más se repite

75 Desviación Estándar - Datos agrupados S es usada cuando los datos corresponden a una muestra de la población Nota: Cada Xi representa la marca de clase típicamente es usada si se está considerando a toda la población NOTA: Para lo cálculos con Excel, se puede utilizar el mismo método que para datos no agrupados, tomando como Xi los valores de las marcas de clase.

76 76 Ejercicio de Histogramas Datos:

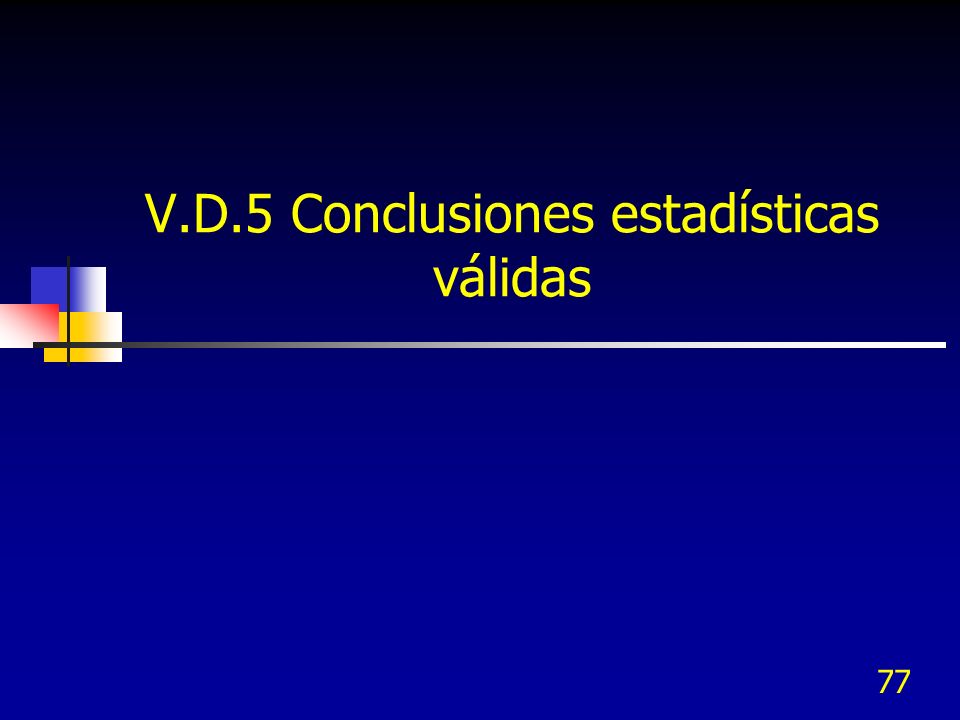

77 77 V.D.5 Conclusiones estadísticas válidas

78 78 Estadística descriptiva e inferencial Estudios descriptivos enumerativos : Los datos enumerativos son los que pueden ser contados. Para Deming: En un Estudio enumerativo la acción se toma en el universo. En un estudio analítico la acción será tomada en un proceso para mejorar su desempeño futuro

79 79 Obteniendo conclusiones válidas Obtención de conclusiones estadísticas válidas El objetivo de la estadística inferencial es obtener conclusiones acerca de las características de la población (parámetros,, ) con base en la información obtenida de muestras (estadísticos X, s, r) Los pasos de la estadística inferencial son: La inferencia La evaluación de su validez

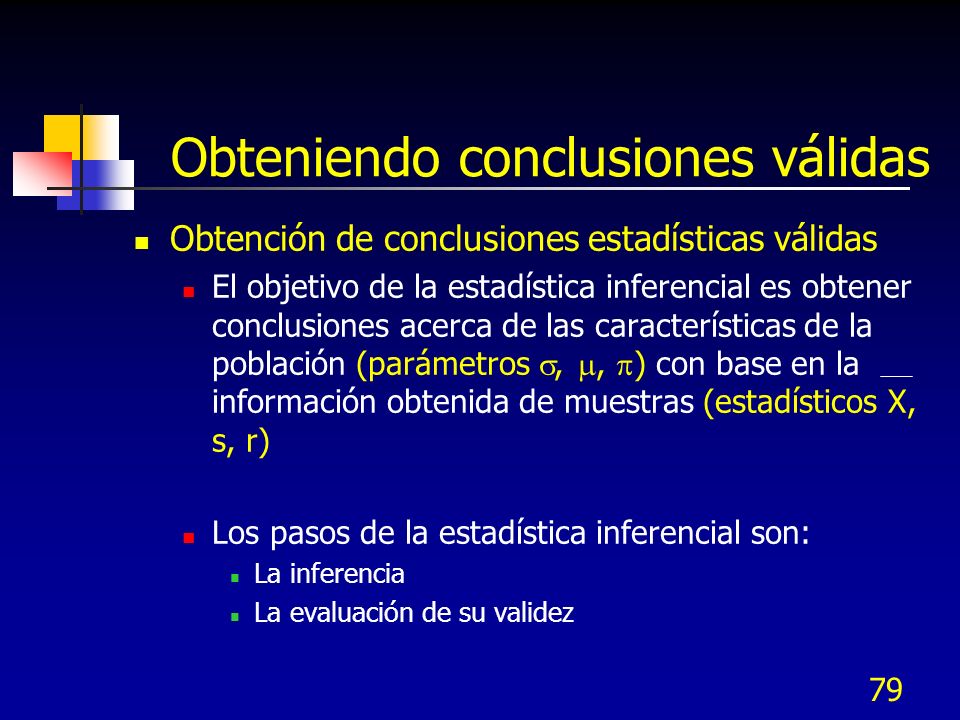

80 80 Obteniendo conclusiones válidas Los pasos de la estadística inferencial son: Definir el objetivo del problema en forma precisa Decidir si el problema se evaluará con una o dos colas Formular una hipótesis nula y la alterna Seleccionar una distribución de prueba y un valor crítico del estadístico reflejado el grado de incertidumbre que puede ser tolerado (alfa, riesgo)

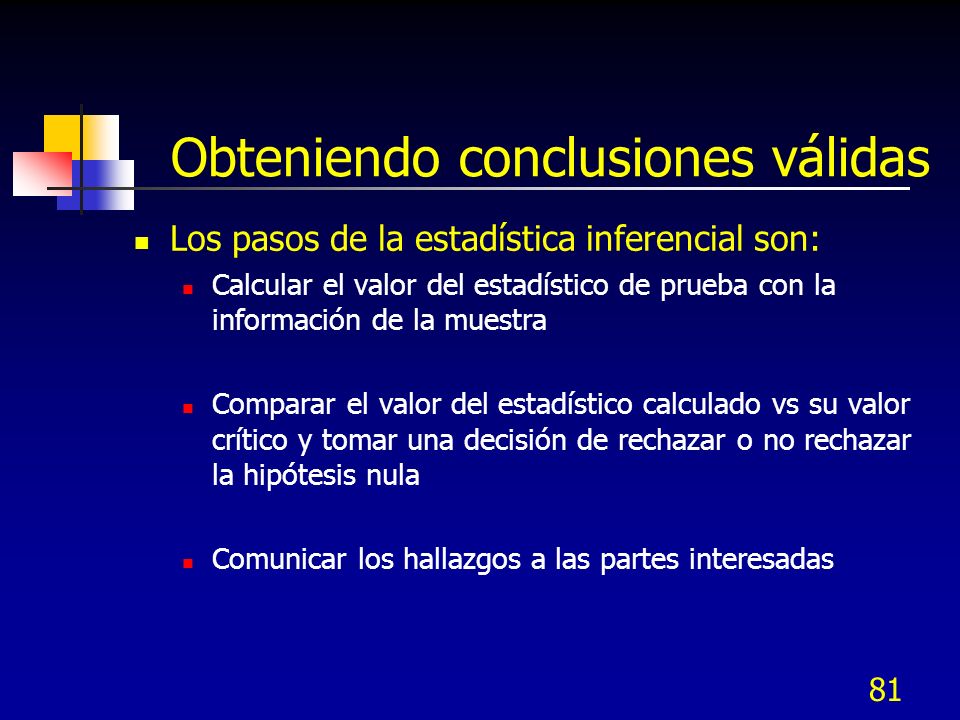

81 81 Obteniendo conclusiones válidas Los pasos de la estadística inferencial son: Calcular el valor del estadístico de prueba con la información de la muestra Comparar el valor del estadístico calculado vs su valor crítico y tomar una decisión de rechazar o no rechazar la hipótesis nula Comunicar los hallazgos a las partes interesadas

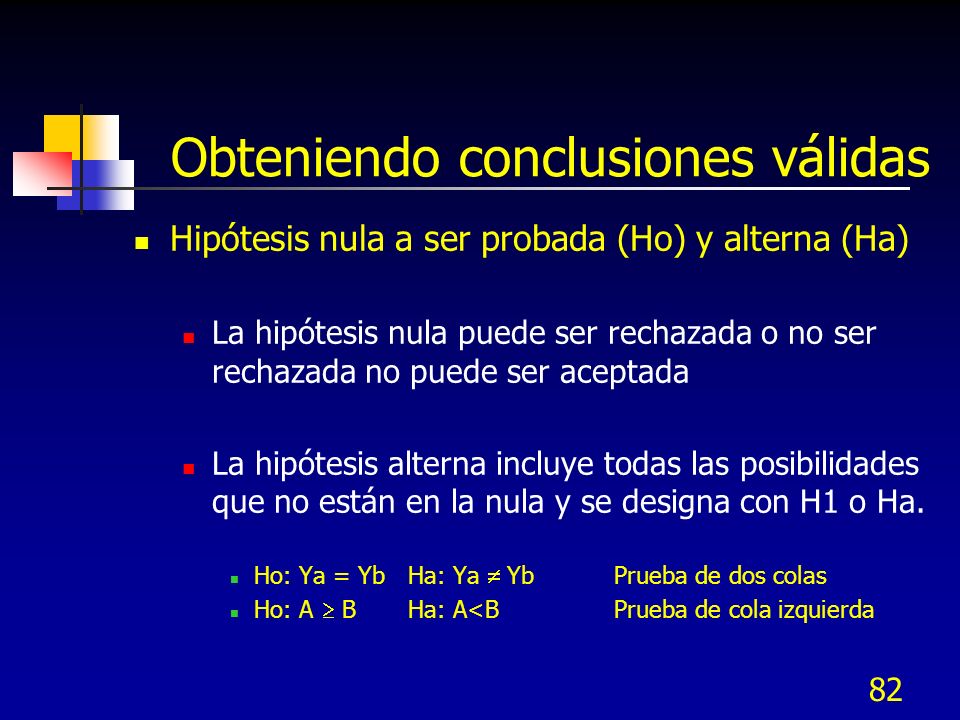

82 82 Obteniendo conclusiones válidas Hipótesis nula a ser probada (Ho) y alterna (Ha) La hipótesis nula puede ser rechazada o no ser rechazada no puede ser aceptada La hipótesis alterna incluye todas las posibilidades que no están en la nula y se designa con H1 o Ha. Ho: Ya = Yb Ha: Ya Yb Prueba de dos colas Ho: A B Ha: A

83 83 Obteniendo conclusiones válidas Estadístico de prueba: Para probar la hipótesis nula sobre un parámetro poblacional, se debe calcular un estadístico de prueba de la información de la muestra El estadístico de prueba se compara con un valor crítico apropiado Se toma una decisión de rechazar o no rechazar la hipótesis nula

84 84 Obteniendo conclusiones válidas Tipos de errores: Error tipo I: resulta cuando se rechaza Ho siendo verdadera, se denomina como alfa o riesgo del productor Error tipo II: resulta cuando no se rechaza Ho siendo que es falsa, es denominado beta o riesgo del consumidor Incrementando el tamaño de muestra se reducen alfa y beta. Alfa es normalmente 5%. Alfa y beta son inversamente relativos

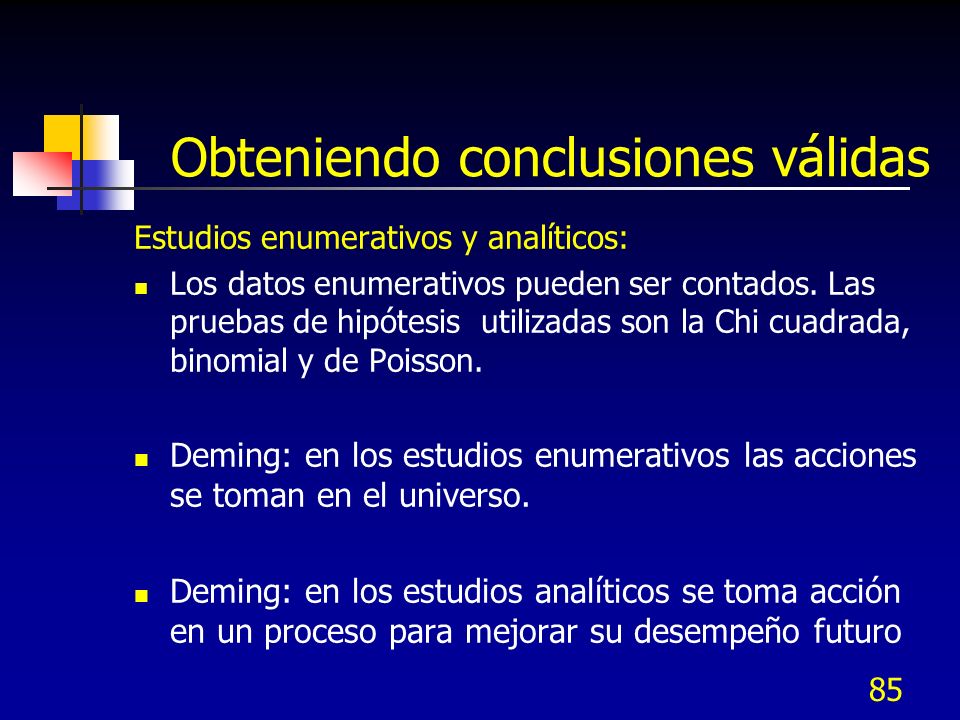

85 85 Obteniendo conclusiones válidas Estudios enumerativos y analíticos: Los datos enumerativos pueden ser contados. Las pruebas de hipótesis utilizadas son la Chi cuadrada, binomial y de Poisson. Deming: en los estudios enumerativos las acciones se toman en el universo. Deming: en los estudios analíticos se toma acción en un proceso para mejorar su desempeño futuro

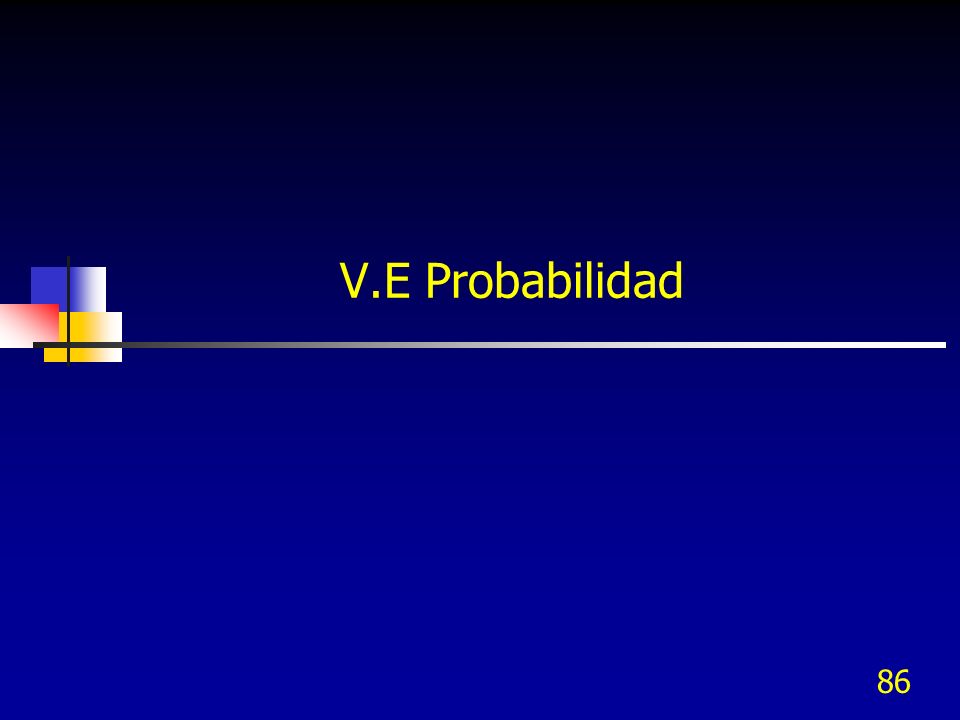

86 86 V.E Probabilidad

87 1. Conceptos básicos 2. Distribuciones utilizadas normalmente 3. Otras distribuciones 87

88 88 V.E.1 Conceptos básicos

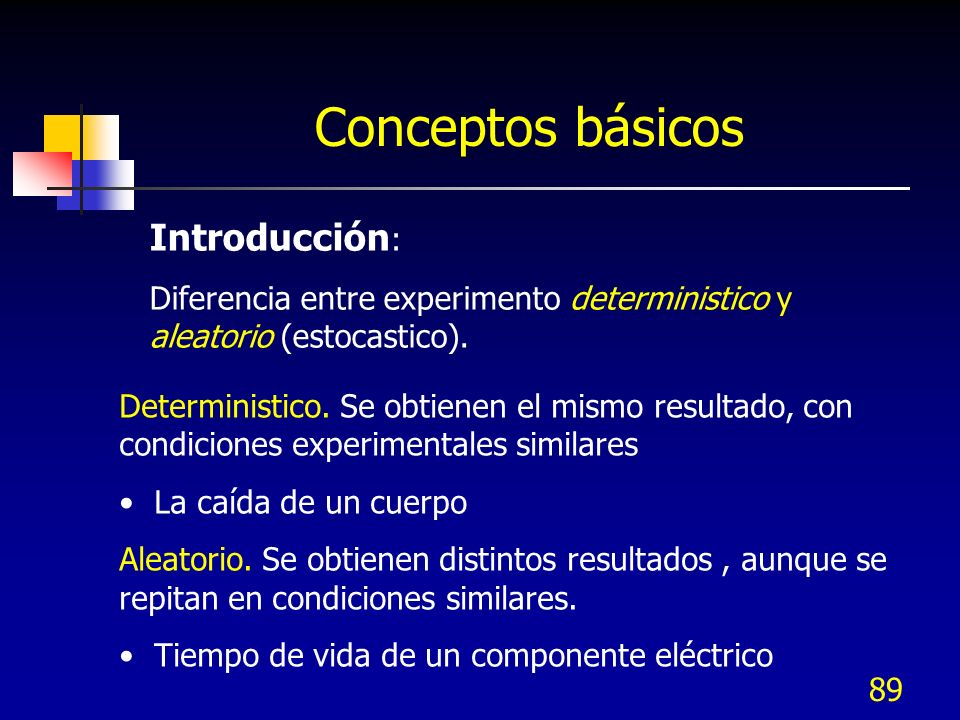

89 89 Conceptos básicos Introducción : Diferencia entre experimento deterministico y aleatorio (estocastico). Deterministico. Se obtienen el mismo resultado, con condiciones experimentales similares La caída de un cuerpo Aleatorio. Se obtienen distintos resultados, aunque se repitan en condiciones similares. Tiempo de vida de un componente eléctrico

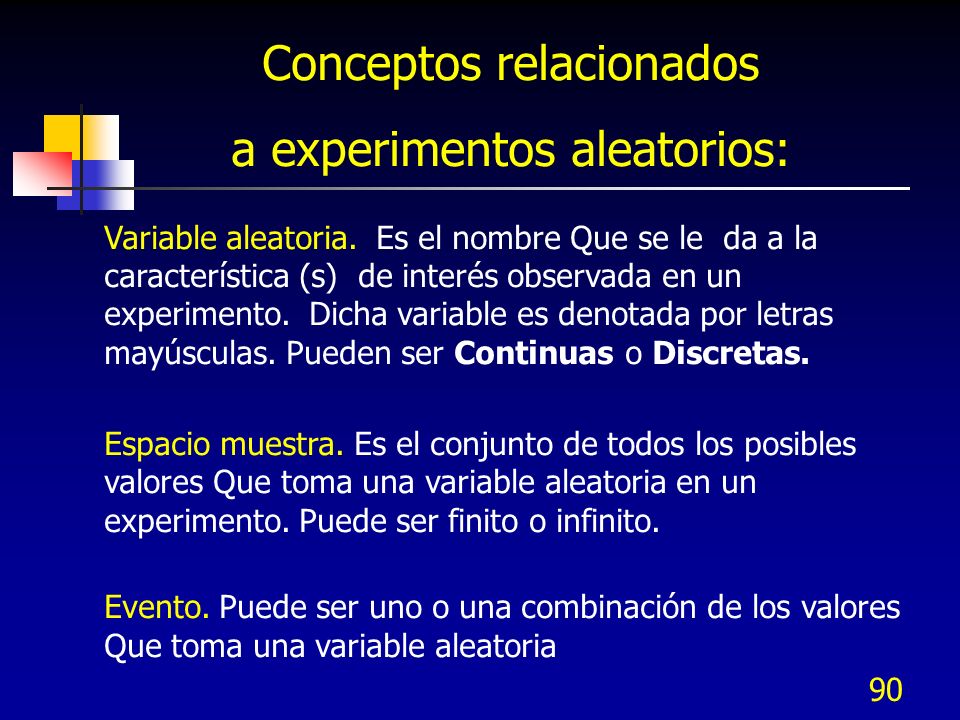

90 90 Conceptos relacionados a experimentos aleatorios: Variable aleatoria. Es el nombre Que se le da a la característica (s) de interés observada en un experimento. Dicha variable es denotada por letras mayúsculas. Pueden ser Continuas o Discretas. Espacio muestra. Es el conjunto de todos los posibles valores Que toma una variable aleatoria en un experimento. Puede ser finito o infinito. Evento. Puede ser uno o una combinación de los valores Que toma una variable aleatoria

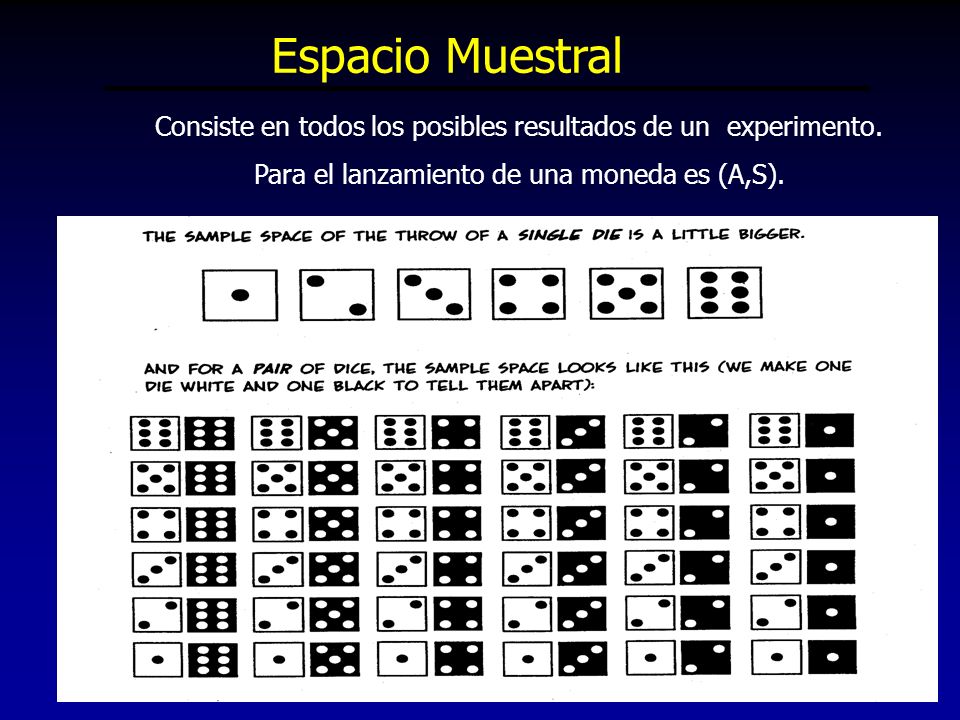

91 91 Espacio Muestral Consiste en todos los posibles resultados de un experimento. Para el lanzamiento de una moneda es (A,S).

92 92 Probabilidad histórica o frecuentista. Una forma de conocer algo acerca del comportamiento de una variable aleatoria es conociendo como se comporto en el pasado. Note Que si un experimento se realizo un gran numero de veces, N, y la se observo Que en n veces sucedía el evento A, entonces n/N es un estimación razonable de la proporción de tiempos Que el evento A sucederá en el futuro. Para un gran numero de experimentos N, se puede interpretar dicha proporción como la probabilidad de del evento A.

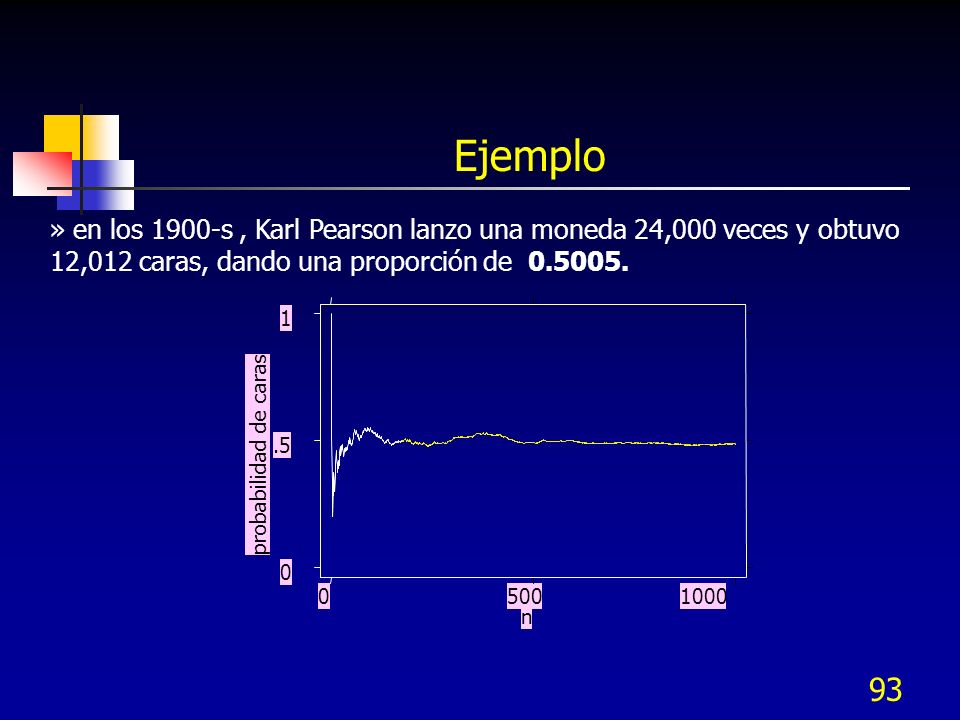

93 93 Ejemplo probabilidad de caras n » en los 1900-s, Karl Pearson lanzo una moneda 24,000 veces y obtuvo 12,012 caras, dando una proporción de

94 Definición Clásica de Probabilidad. La probabilidad de un evento A, puede ser calculada mediante la relación de el numero de respuestas en favor de A, y el numero total de resultados posibles en un experimento. Note Que para las dos definiciones dadas de probabilidad esta será un numero entre 0 y 1. Ejemplo 1. Se observa si 3 artículos tienen defecto o no, con defecto (m) o sin defecto (v). S={vvv,mvv,vmv,vvm,vmm,mvm,mmv,mmm} es el espacio muestral. Asociada a este espacio muestral se puede definir la variable aleatoria X=# de defectos, la cual toma los valores {0,1,2,3}

95 95 Conceptos básicos Principios básicos: La probabilidad de un evento varia entre 0 y 1 (éxito) Un evento simple no puede descomponerse El conjunto de resultados posibles del experimento se denomina espacio muestral La suma de las probabilidades en el espacio muestra es 1 Si se repite un experimento un gran número de veces N y el evento E es observado nE veces, la probabilidad de E es aproximadamente:

96 96 Conceptos básicos Eventos compuestos (conjunto de dos o más eventos): La unión de A o B contiene elementos de A o de B La intersección de A y B contiene elementos comunes que se localizan al mismo tiempo en A y en B

97 Leyes de probabilidades 1. En un experimento, si P(A) e la probabilidad de un evento A, entonces la probabilidad de Que no suceda A es: 2. En un experimento, si A y B son dos eventos mutuamente excluyentes entonces la probabilidad de Que ocurra A o el evento B es Para el caso de dos eventos A y B Que no son mutuamente excluyentes. A las dos ecuaciones se les conoce como Leyes de adición de probabilidad

98 98 Reglas de la probabilidad Ley de la Adición Si 2 eventos A y B no son mutuamente excluyentes, entonces la probabilidad que el evento A o el evento B ocurra es: Ley de la Multiplicación probabilidad que ambos A y B ocurran es (A y B dependientes) Cuando los eventos A y B son independientes, entonces P(A|B) = P(A) y

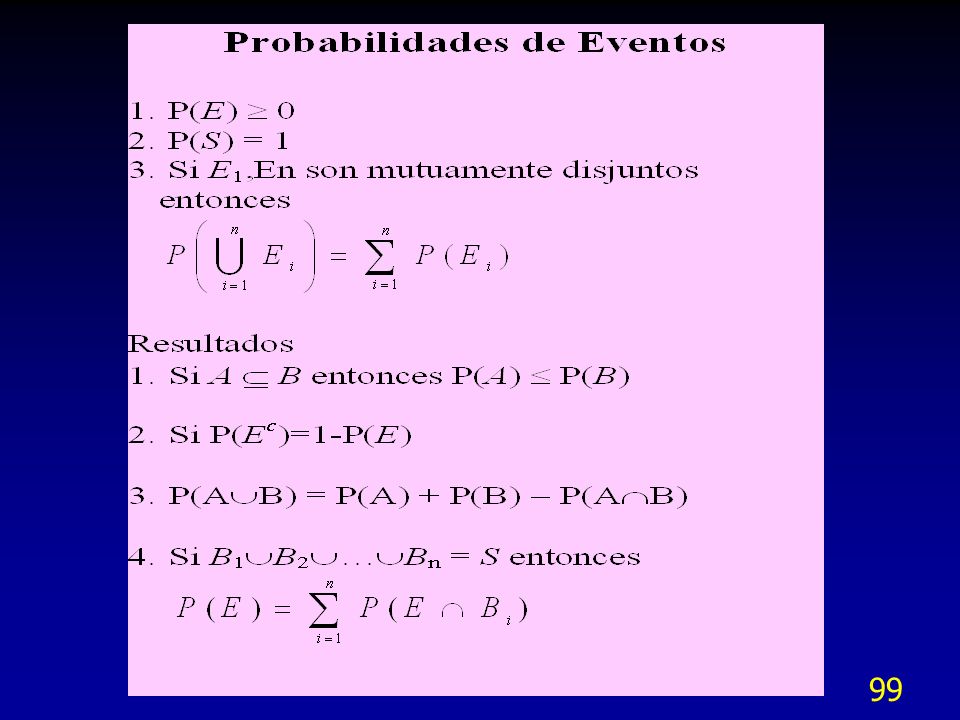

99 99

100 Permutaciones Definición. Un arreglo ordenado de r objetos diferentes es llamado una permutación. El numero resultante de ordenar n objetos diferentes tomando r a la vez será representado por el símbolo Antes revisemos el concepto de factorial !!!!!! Considere el siguiente caso : Hay 3 libros: Uno de Historia (H), Uno de Física (F), Otro de Matemáticas (M). Note Que existen 6 formas de acomodar dichos libros. { HFM, HMF, FHM, FMH, MHF, MFH } Aquí importa el orden 3*2*1=6

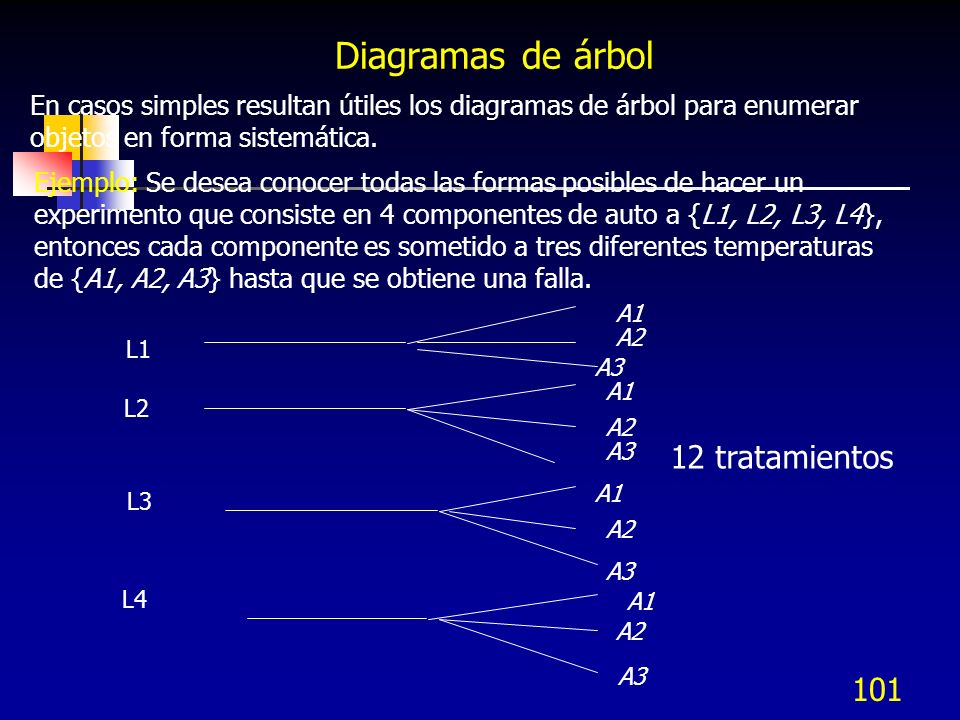

101 101 Diagramas de árbol En casos simples resultan útiles los diagramas de árbol para enumerar objetos en forma sistemática. Ejemplo: Se desea conocer todas las formas posibles de hacer un experimento que consiste en 4 componentes de auto a {L1, L2, L3, L4}, entonces cada componente es sometido a tres diferentes temperaturas de {A1, A2, A3} hasta que se obtiene una falla. L2 L3 L4 L1 A1 A2 A3 A2 A1 A3 12 tratamientos

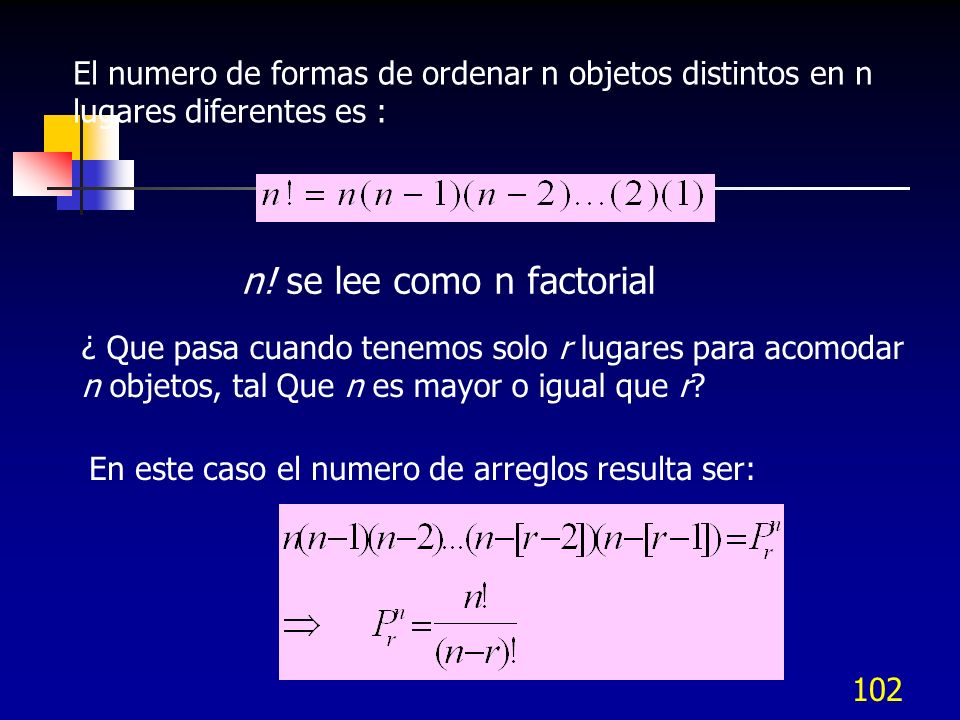

102 102 El numero de formas de ordenar n objetos distintos en n lugares diferentes es : n! se lee como n factorial ¿ Que pasa cuando tenemos solo r lugares para acomodar n objetos, tal Que n es mayor o igual que r? En este caso el numero de arreglos resulta ser:

103 103 Ejemplo: Suponga que a un grupo de motores se les aplicara un tratamiento que consiste en dos aplicaciones de diferentes intensidades de presión. Hay 10 diferentes intensidades y el orden de administrar las intensidades es importante, ¿ cuantos motores se ocupan si cada tratamiento se tiene que llevar a cabo?. 10 intensidades (i1,i2,…,i10 ) y 2 aplicaciones. Nos interesa contar los pares (i1,12),(i1,i3),…..

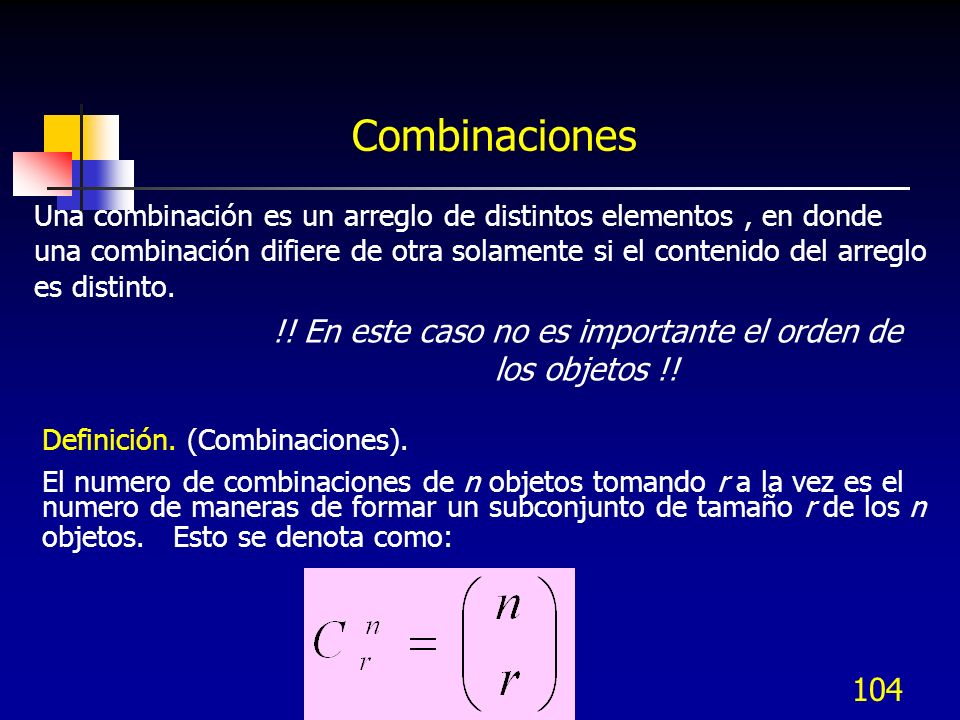

104 104 Combinaciones Una combinación es un arreglo de distintos elementos, en donde una combinación difiere de otra solamente si el contenido del arreglo es distinto. !! En este caso no es importante el orden de los objetos !! Definición. (Combinaciones). El numero de combinaciones de n objetos tomando r a la vez es el numero de maneras de formar un subconjunto de tamaño r de los n objetos. Esto se denota como:

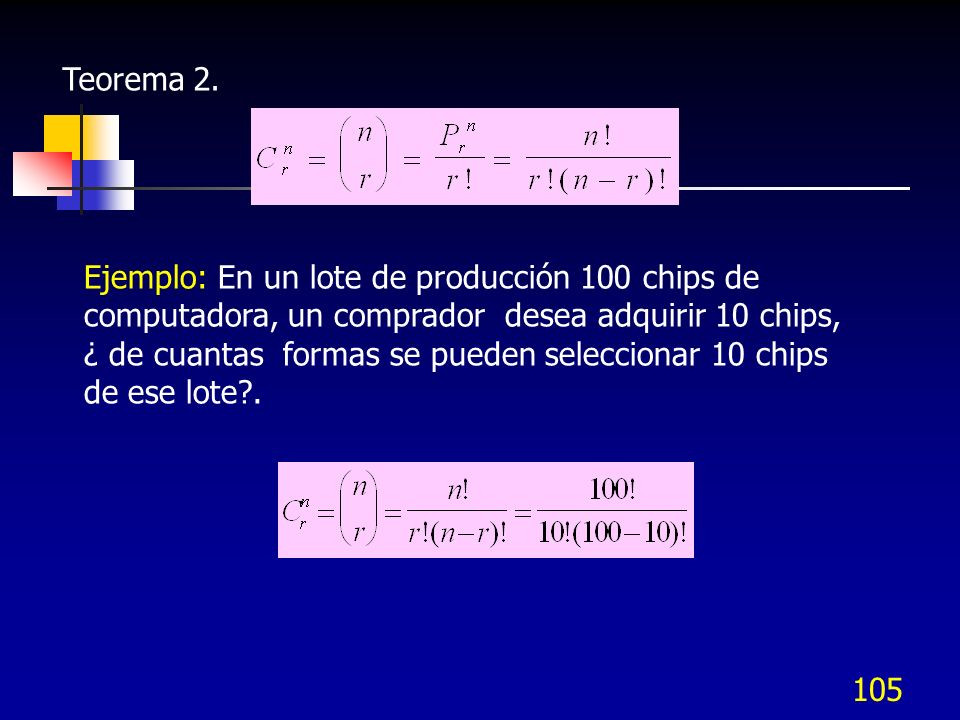

105 105 Teorema 2. Ejemplo: En un lote de producción 100 chips de computadora, un comprador desea adquirir 10 chips, ¿ de cuantas formas se pueden seleccionar 10 chips de ese lote?.

106 106 V.E.2 Distribuciones de probabilidad

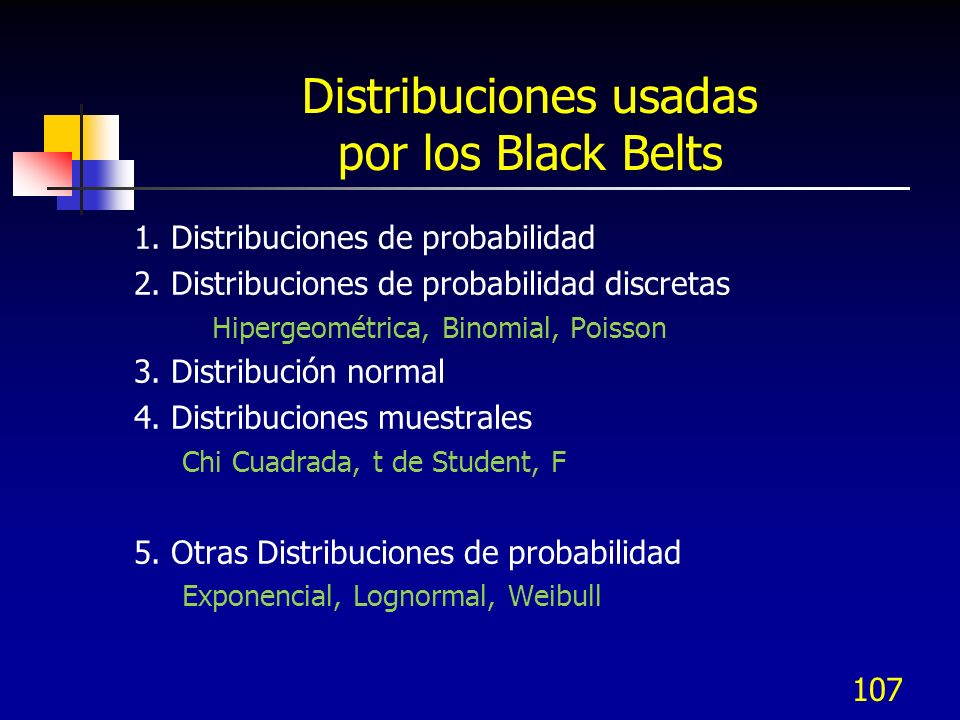

107 107 Distribuciones usadas por los Black Belts 1. Distribuciones de probabilidad 2. Distribuciones de probabilidad discretas Hipergeométrica, Binomial, Poisson 3. Distribución normal 4. Distribuciones muestrales Chi Cuadrada, t de Student, F 5. Otras Distribuciones de probabilidad Exponencial, Lognormal, Weibull

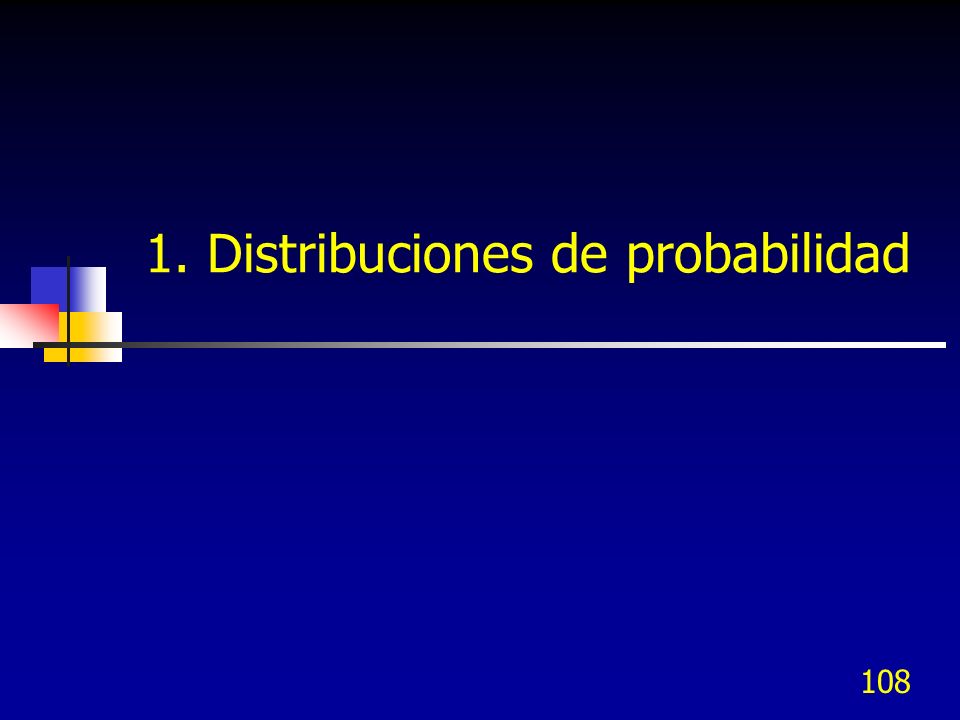

108 Distribuciones de probabilidad

109 109 Tipos de variables aleatorias Discretas Continuas Variable aleatoria: Es aquella función que a cada resultado posible de un experimento le asocia un numero real. Se denotan con letras Mayúsculas: X,Y,Z,etc....

110 110 Variables aleatorias discretas Es aquella variable que únicamente toma valores susceptibles de contarse. Ejemplo 1: Considere el experimento de tomar al azar una ficha de asistencia de un numero de empleados. Sea X la variable numero de ausencias al año de un empleado. Note que X toma valores 0,1,2,...,250. Ejemplo 2: Considere un experimento que consiste en medir el numero de artículos defectos de un lote de producto. Si Y es la variable numero de defectos, toma valores 0,1,2,...

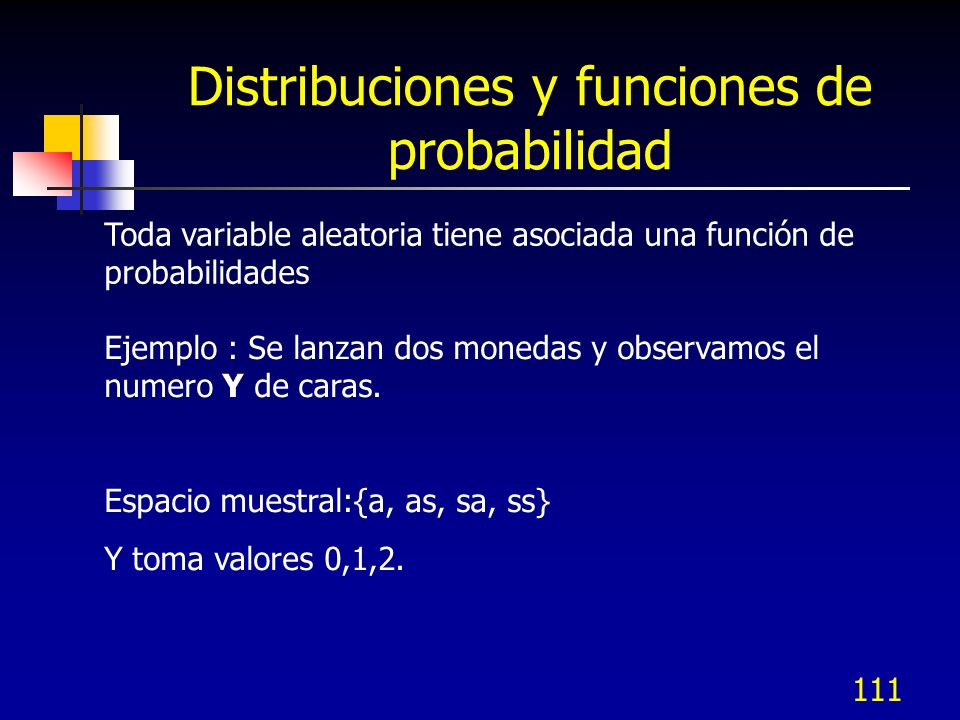

111 111 Distribuciones y funciones de probabilidad Toda variable aleatoria tiene asociada una función de probabilidades Ejemplo : Se lanzan dos monedas y observamos el numero Y de caras. Espacio muestral:{a, as, sa, ss} Y toma valores 0,1,2.

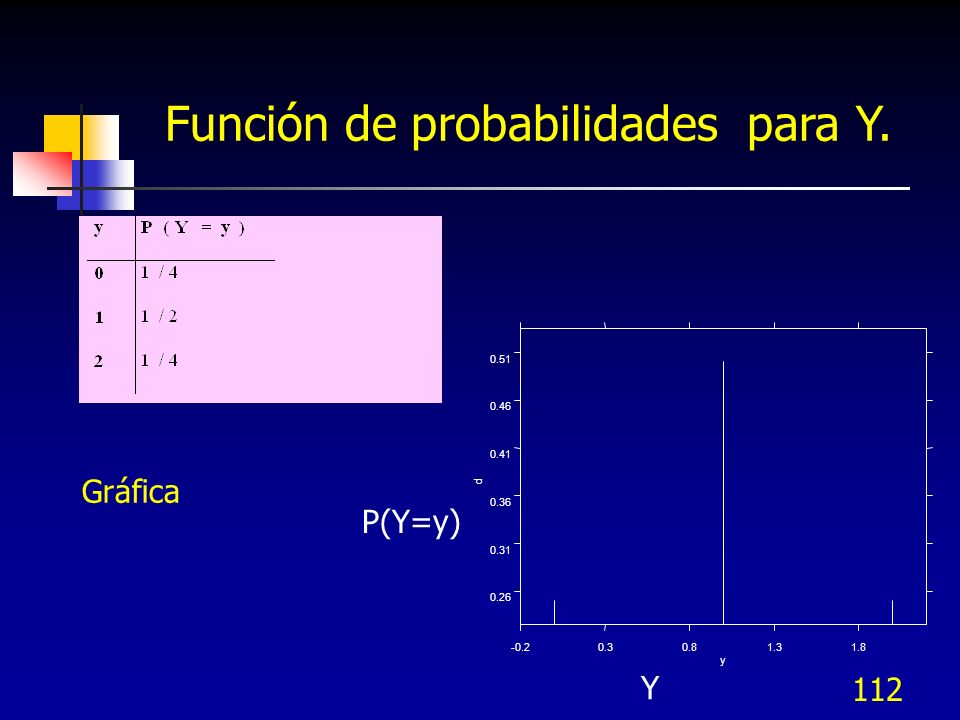

112 112 Función de probabilidades para Y y p Gráfica Y P(Y=y)

113 113 La distribución de probabilidades puede ser una Tabla, una Gráfica o una formula. Formula para la distribución de probabilidades de la tabla anterior

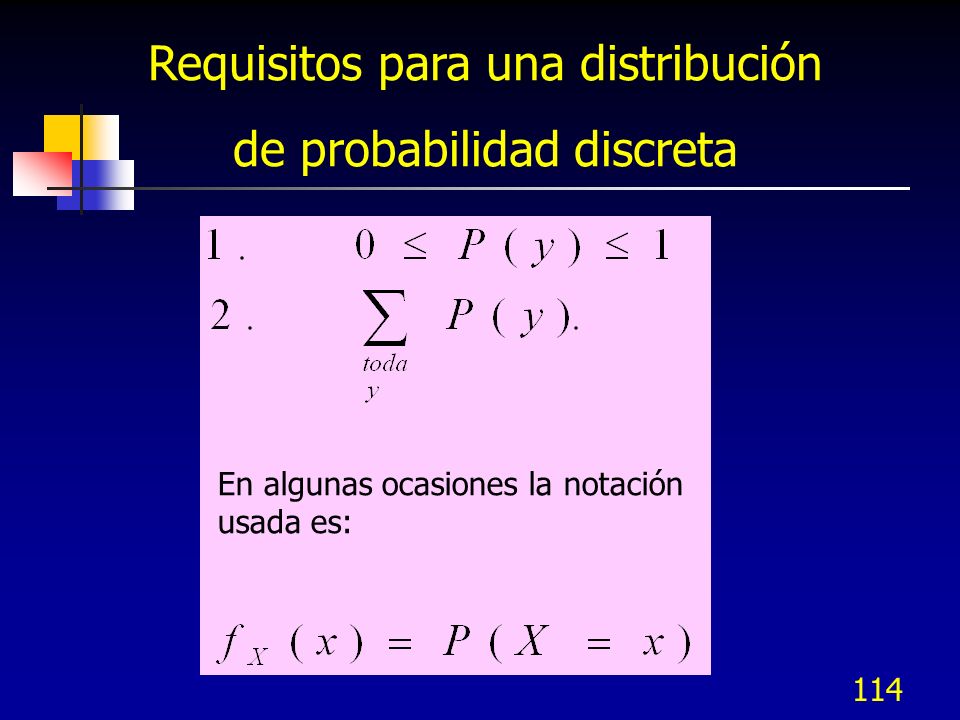

114 114 Requisitos para una distribución de probabilidad discreta En algunas ocasiones la notación usada es:

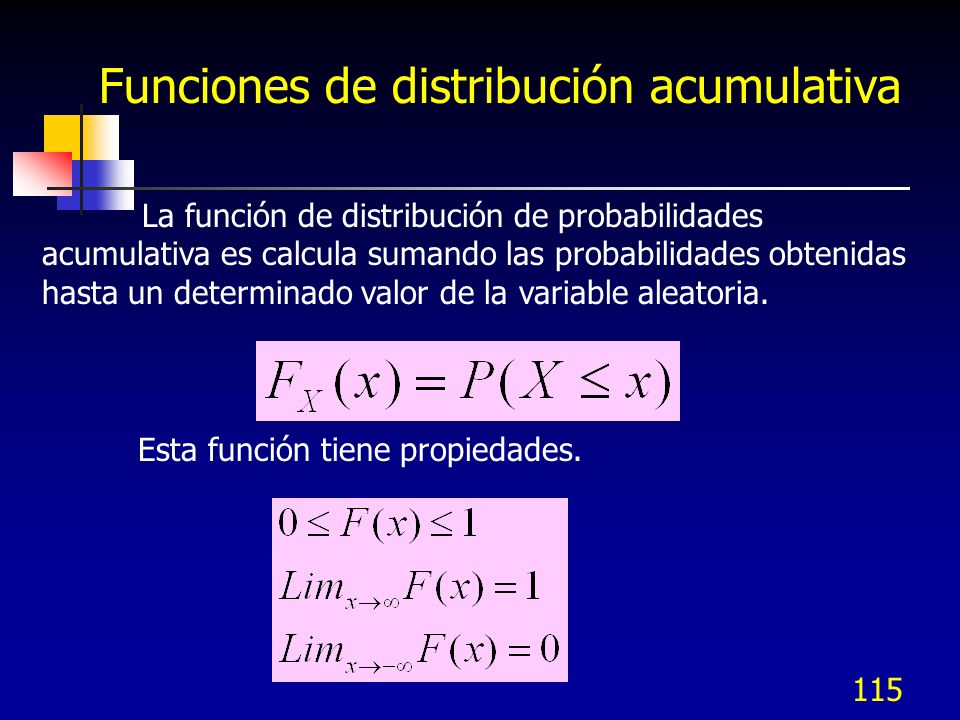

115 115 Funciones de distribución acumulativa La función de distribución de probabilidades acumulativa es calcula sumando las probabilidades obtenidas hasta un determinado valor de la variable aleatoria. Esta función tiene propiedades.

116 116 Función de distribución acumulativa para Y=#de caras y F(x) 012

117 117 Valor Esperado o Media de una variable aleatoria discreta La media o valor esperado de una variable aleatoria discreta X, denotada como o E(X), es La media es el centro de la masa del rango de los valores de X.

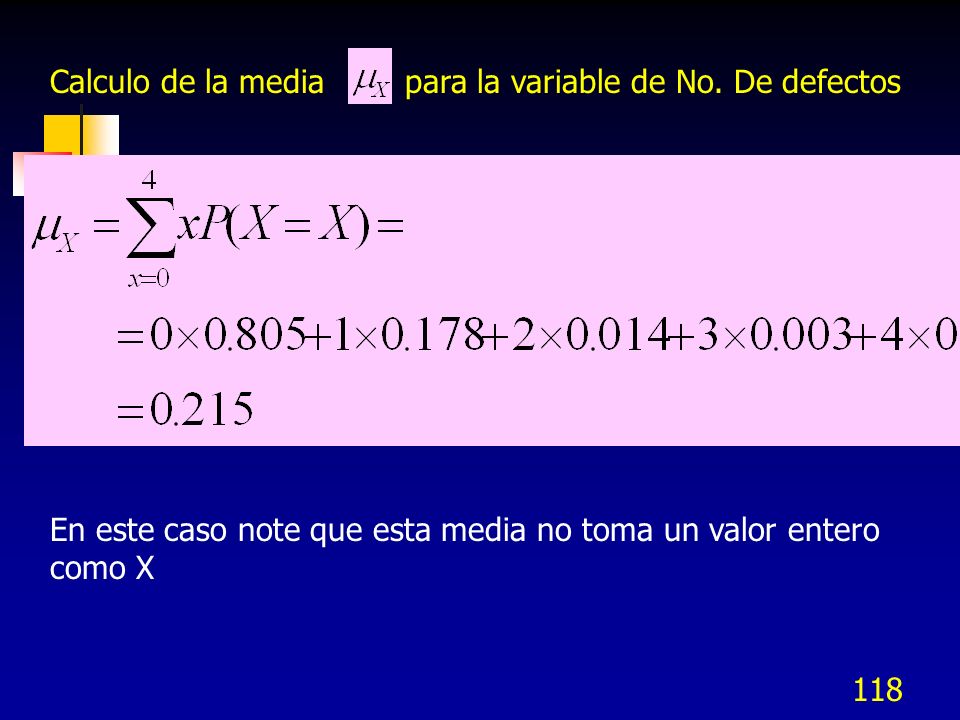

118 118 Calculo de la media para la variable de No. De defectos En este caso note que esta media no toma un valor entero como X

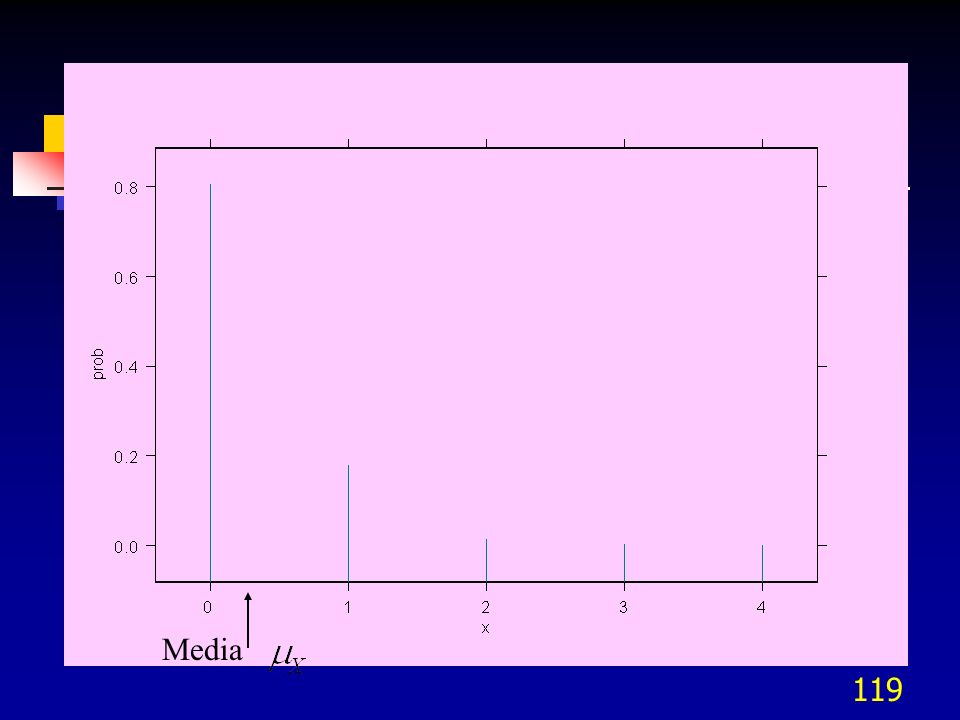

119 119 Media

120 120 Ejercicio: La demanda de un producto es -1,0,1,2 por dia (-1 significa devolución). Con probabilidades dadas por 1/5,1/10,2/5,3/10. Calcular la demanda esperada.

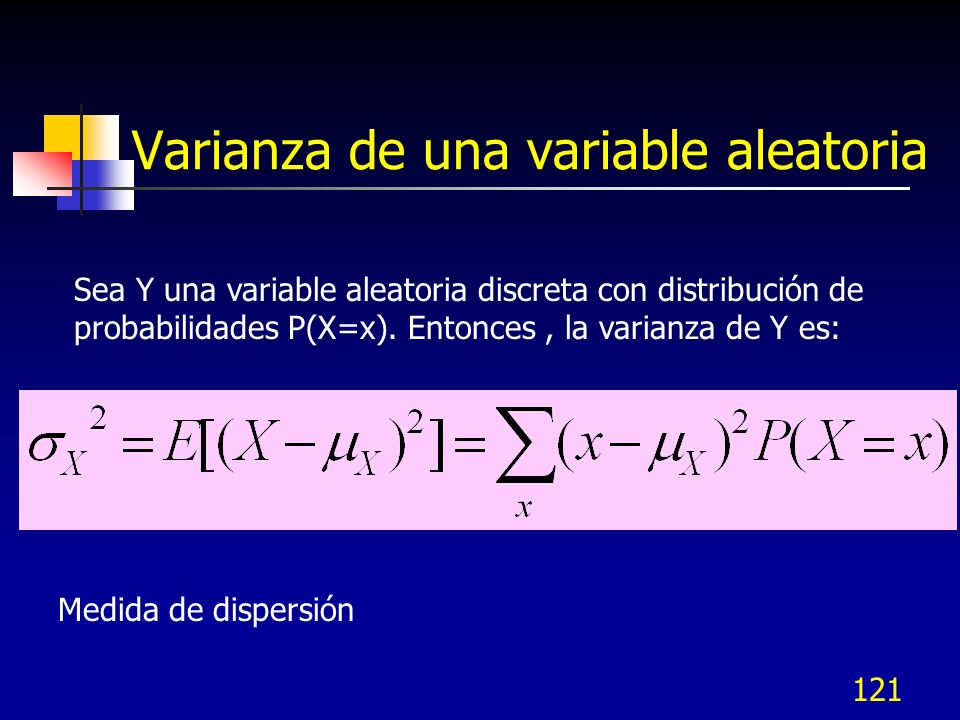

121 121 Varianza de una variable aleatoria Sea Y una variable aleatoria discreta con distribución de probabilidades P(X=x). Entonces, la varianza de Y es: Medida de dispersión

122 122

123 123 La desviación estándar de una variable aleatoria es simplemente la raíz cuadrada de la varianza

124 Distribuciones de probabilidad discretas

125 125 Distribuciones Discretas Uniforme discreta. La variable aleatoria toma un numero finito de n valores, cada uno con igual probabilidad.

126 126 Uniforme discreta con n=10

127 127 La media y varianza de la distribución Uniforme discreta son: Aplicaciones

128 128 Distribución hipergeométrica Se aplica cuando la muestra (n) es una porporción relativamente grande en relación con la población (n > 0.1N). El muestreo se hace sin reemplazo P(x,N,n,D) es la probabilidad de exactamente x éxitos en una muestra de n elementos tomados de una población de tamaño N que contiene D éxitos. La función de densidad de distribución hipergeométrica:

129 129 Distribución hipergeométrica La media y la varianza de la distribución hipergeométrica son:

130 130 Distribución hipergeométrica Ejemplo: De un grupo de 20 productos, 10 se seleccionan al azar para prueba. ¿Cuál es la probabilidad de que 10 productos seleccionados contengan 5 productos buenos? Los productos defectivos son 5 en el lote. N = 20, n = 10, D = 5, (N-D) = 15, x = 5 P(x=5) = = 1.83%

131 131 Distribución Binomial Ensayo Bernoulli. Es un experimento aleatorio que solo tiene dos resultados. Éxito o fracaso. Donde la probabilidad de éxito se denota por p Suponga se realizan n experimentos Bernoulli independientes. Suponga que la variable X de interés es el numero de éxitos. X toma valores 0,1,2,...,n

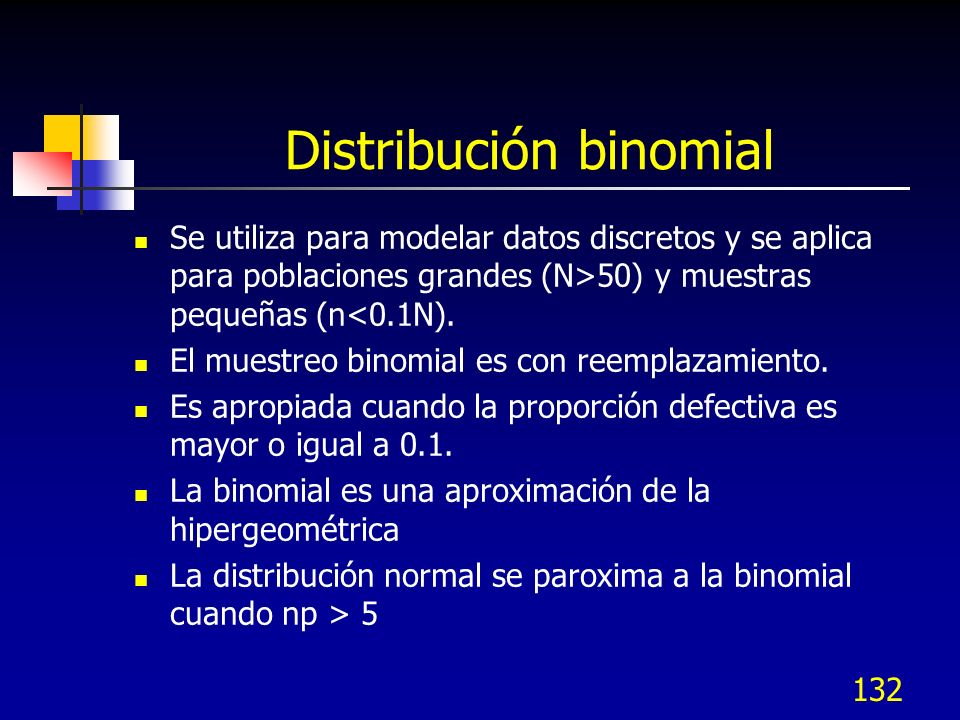

132 132 Distribución binomial Se utiliza para modelar datos discretos y se aplica para poblaciones grandes (N>50) y muestras pequeñas (n<0.1N). El muestreo binomial es con reemplazamiento. Es apropiada cuando la proporción defectiva es mayor o igual a 0.1. La binomial es una aproximación de la hipergeométrica La distribución normal se paroxima a la binomial cuando np > 5

133 133 La variable aleatoria X tiene una distribución binomial Tiene media y varianza.

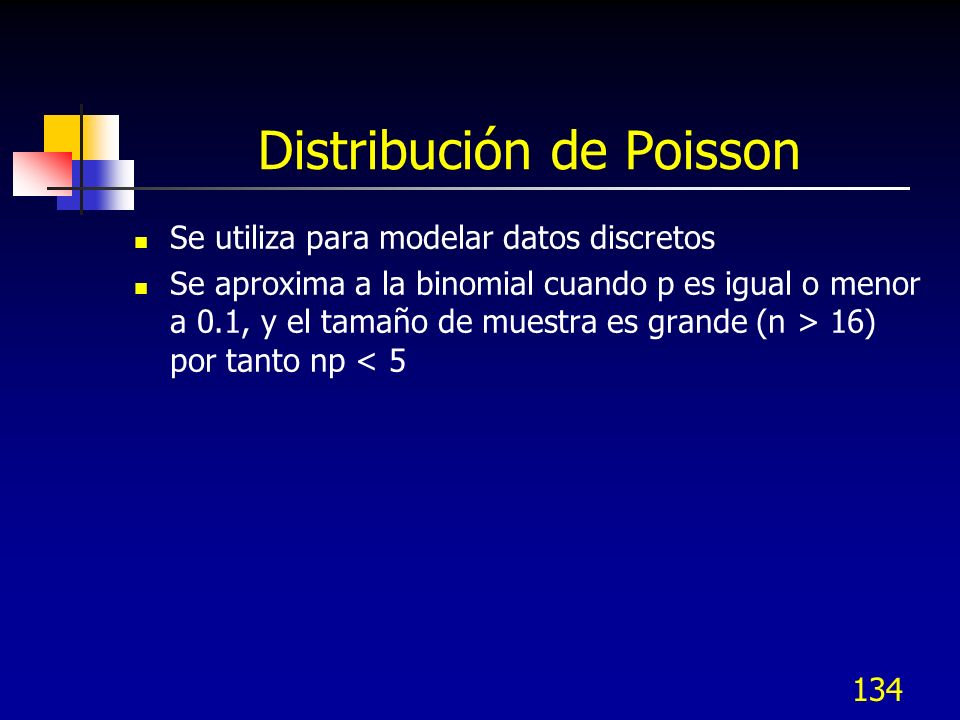

134 134 Distribución de Poisson Se utiliza para modelar datos discretos Se aproxima a la binomial cuando p es igual o menor a 0.1, y el tamaño de muestra es grande (n > 16) por tanto np < 5

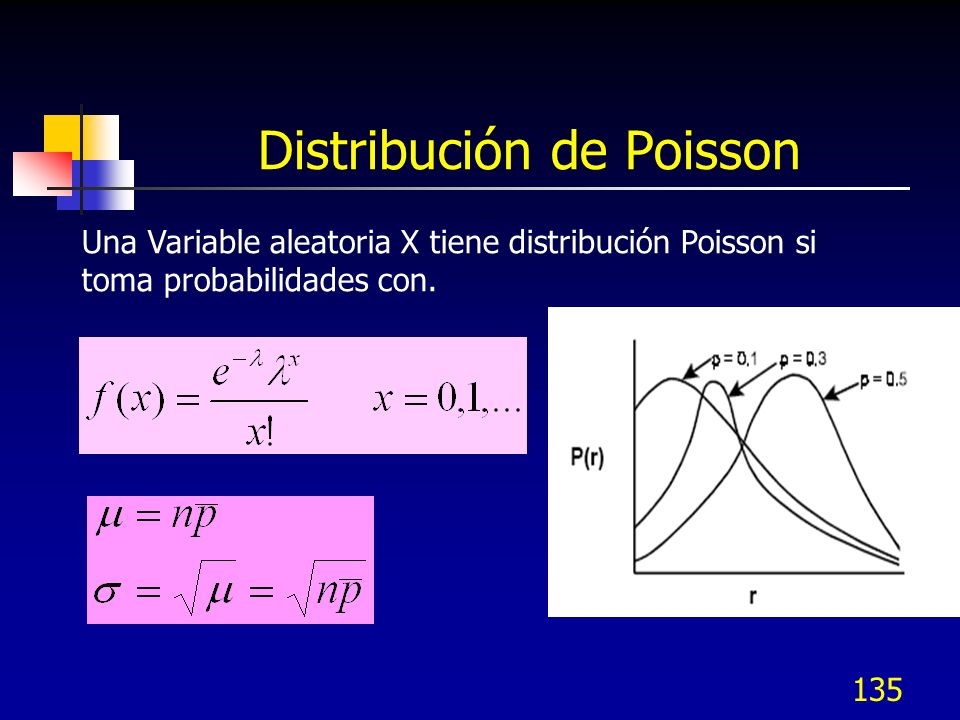

135 135 Distribución de Poisson Una Variable aleatoria X tiene distribución Poisson si toma probabilidades con.

136 La Distribución Normal

137 Los primeros industriales frecuentemente se basaban en el conocimiento de limites normales para clasificar artículos o procesos como correctos o de otro modo. Por ejemplo, el colesterol arriba de 250 mg/dl es ampliamente conocido que incrementa el riesgo de un paro cardiaco. Una determinación precisa - pudiera ser asunto de vida o muerte. Sin embargo, no todas las variables son normales. Por ejemplo: urea y ph Los primeros industriales frecuentemente se basaban en el conocimiento de limites normales para clasificar artículos o procesos como correctos o de otro modo. Por ejemplo, el colesterol arriba de 250 mg/dl es ampliamente conocido que incrementa el riesgo de un paro cardiaco. Una determinación precisa - pudiera ser asunto de vida o muerte. Sin embargo, no todas las variables son normales. Por ejemplo: urea y ph IMPORTANCIA DE LA DISTRIBUCIÓN NORMAL braham Simon de Carl Francis de Moivre Laplace Gauss Galton

138 CARACTERISTICAS DE UNA DISTRIBUCIÓN NORMAL La distribución normal es simétrica alrededor de su media. Es asintotica - la curva se acerca a eje x pero nunca lo toca. La distribución normal es simétrica alrededor de su media. Es asintotica - la curva se acerca a eje x pero nunca lo toca. La curva normal es acampanada y tiene un solo pico en toda la distribución. La media, mediana, y moda de la distribución son las mismas y están localizadas en el pico. La mitad del área de la curva esta arriba del punto central (pico), y la otra mitad esta abajo. La curva normal es acampanada y tiene un solo pico en toda la distribución. La media, mediana, y moda de la distribución son las mismas y están localizadas en el pico. La mitad del área de la curva esta arriba del punto central (pico), y la otra mitad esta abajo.

139 CARACTERISTICAS DE UNA DISTRIBUCION NORMAL Teóricamente, la curva se extiende a - infinito Teóricamente, la curva se extiende a + infinito Media, mediana, y moda son iguales Cola La Normal is simétrica - -

140 140

141 141 Distribución de la Función Normal Función de Densidad de Probabilidad Normal Distribución Normal = 500 = 30 = 50 = Tiempo f(t)

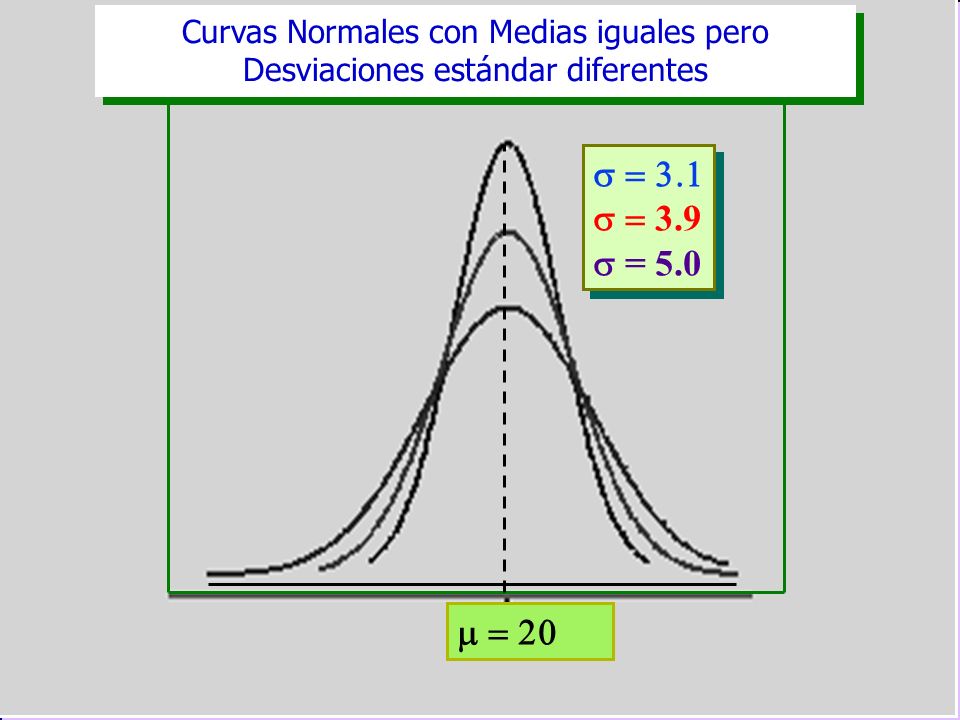

142 Curvas Normales con Medias iguales pero Desviaciones estándar diferentes 3.9 = = 5.0

143 Normales con Medias y Desviaciones estándar diferentes Normales con Medias y Desviaciones estándar diferentes = 5, = 3 = 9, = 6 = 14, = 10 = 5, = 3 = 9, = 6 = 14, = 10

144 144 La distribución Normal estándar La distribución normal estándar es una distribución de probabilidad que tiene media 0 y desviación estándar de 1. El área bajo la curva o la probabilidad desde menos infinito a más infinito vale 1. La distribución normal es simétrica, es decir cada mitad de curva tiene un área de 0.5. La escala horizontal de la curva se mide en desviaciones estándar, su número se describe con Z. Para cada valor Z se asigna una probabilidad o área bajo la curva mostrada en la Tabla de distribución normal

145 145 Las distribuciones pueden variar en: POSICIÓN AMPLITUD FORMA … O TENER CUALQUIER COMBINACION

146 146 xx+sx+2sx+3sx-sx-2sx-3s X Para la población - se incluyen TODOS los datos Para la muestra La Distribución Normal

147 147 z x x+ x+2 x+ 3x- x-2 x-3 X La desviación estándar sigma representa la distancia de la media al punto de inflexión de la curva normal La Distribución Normal Estándar

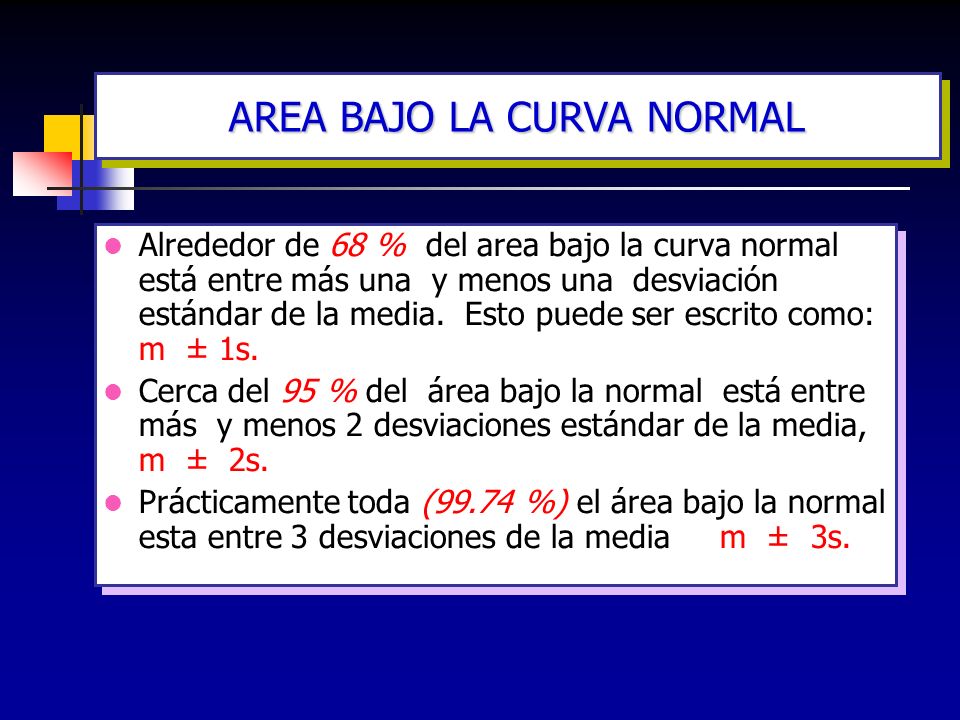

148 Alrededor de 68 % del area bajo la curva normal está entre más una y menos una desviación estándar de la media. Esto puede ser escrito como: m ± 1s. Cerca del 95 % del área bajo la normal está entre más y menos 2 desviaciones estándar de la media, m ± 2s. Prácticamente toda (99.74 %) el área bajo la normal esta entre 3 desviaciones de la media m ± 3s. Alrededor de 68 % del area bajo la curva normal está entre más una y menos una desviación estándar de la media. Esto puede ser escrito como: m ± 1s. Cerca del 95 % del área bajo la normal está entre más y menos 2 desviaciones estándar de la media, m ± 2s. Prácticamente toda (99.74 %) el área bajo la normal esta entre 3 desviaciones de la media m ± 3s. AREA BAJO LA CURVA NORMAL

149 149 l Distribución normal estándar con media = 0 y desviación estándar = 1: Para Z = (X - Xmedia )/ s 1. Área desde menos infinito a un valor de Z se obtiene como sigue: - Colocarse en una celda vacía - Accesar el menú de funciones con Fx, ESTADÍSTICAS, DISTR.NORM.ESTAND, dar valor de Z y obtener el área requerida Z Area 2. Un valor de Z específico para una cierta área (por ejemplo 0.05) se obtiene como sigue: - Colocarse en una celda vacía - Accesar el menú de funciones con Fx, ESTADÍSTICAS, o DISTR.NORM.ESTAND.INV, dar valor del área y se obtiene la Z Cálculos con Excel – Dist. Normal Estándar

150 Entre: % % % Entre: % % %

151 151 68% 34% 95% 99.73% +1s +2s +3s Características de la Distribución Normal

152 El valor de Z Determina el número de desviaciones estándar entre algún valor x y la media de la población, mu Donde sigma es la desviación estándar de la población. En Excel usar Fx, ESTADISTICAS, NORMALIZACIÓN, para calcular el valor de Z z = x -

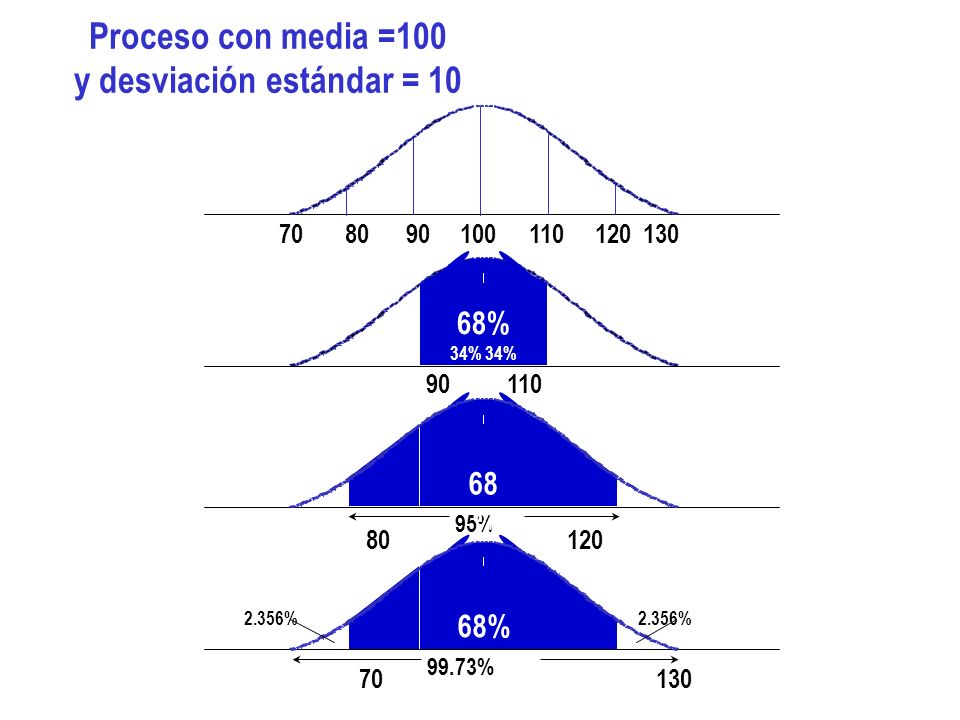

153 68% 34% 95% 68 % 99.73% 68% 2.356% Proceso con media =100 y desviación estándar =

154 154 Áreas bajo la curva normal

155 l Distribución normal estándar con media = 0 y desviación estándar = 1: Para Z = (X - Xmedia )/ s 1. Área desde menos infinito a un valor de Z se obtiene como sigue: - Colocarse en una celda vacía - Accesar el menú de funciones con Fx, ESTADÍSTICAS, DISTR.NORM.ESTAND, dar valor de Z y obtener el área requerida Z Area 2. Un valor de Z específico para una cierta área (por ejemplo 0.05) se obtiene como sigue: - Colocarse en una celda vacía - Accesar el menú de funciones con Fx, ESTADÍSTICAS, o DISTR.NORM.ESTAND.INV, dar valor del área y se obtiene la Z Cálculos con Excel – Dist. Normal Estándar

156 l Distribución normal, dadas una media y desviación estándar: 1. Á rea desde menos infinito a X se obtiene como sigue: - Colocarse en una celda vacía - Accesar el menú de funciones con Fx, ESTADÍSTICAS, DISTR.NORM, dar el valor de X, Media, Desviación Estándar s, VERDADERO y se obtendrá el área requerida X Area 2. Un valor de X específico para una cierta área (por ejemplo 0.05) se obtiene como sigue: - Colocarse en una celda vacía - Accesar el menú de funciones con Fx, ESTADÍSTICAS, DISTR.NORM.INV, dar el valor del área, Media y Desviación Estándar y se obtendrá el valor de la X Cálculos con Excel – Distr. Normal

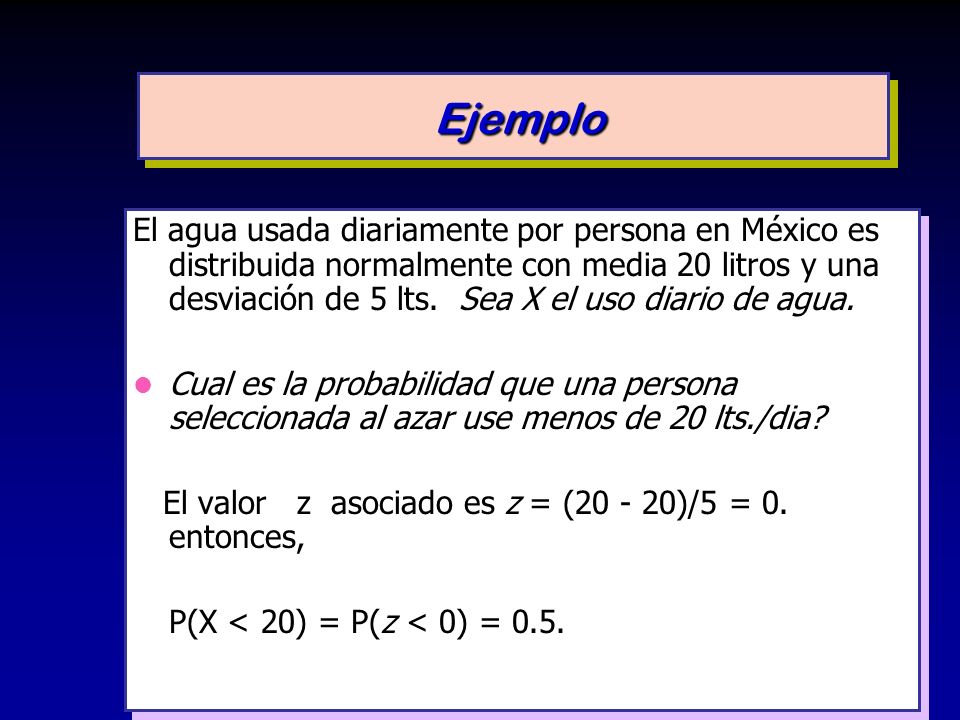

157 1. Identificar la variable de interés. 2. Identificar los parámetros de la variable (su media y desv. estándar). 3. ¿Cual es la pregunta área bajo la curva de probabilidad normal? 4. Convertir los valores a la distribución normal estándar (estandarización Z = (X-Media)/S). 5. Encuentre la probabilidad en tabla de la normal estándar o por Excel. 1. Identificar la variable de interés. 2. Identificar los parámetros de la variable (su media y desv. estándar). 3. ¿Cual es la pregunta área bajo la curva de probabilidad normal? 4. Convertir los valores a la distribución normal estándar (estandarización Z = (X-Media)/S). 5. Encuentre la probabilidad en tabla de la normal estándar o por Excel. Calculo de Probabilidades normales

158 El agua usada diariamente por persona en México está distribuida normalmente con media 20 litros y una desviación de 5 lts.. ¿Entre que valores cae cerca del 68% el agua usada por una persona en Mexico? m ± 1s = 20 ± 1(5). Esto es, cerca del 68% de la cantidad usada por persona cae entre 15 lts. y 25 lts.. De manera similar para 95% y 99%, el intervalo será de 10 lts a 30 lts y 5 lts a 35 lts. El agua usada diariamente por persona en México está distribuida normalmente con media 20 litros y una desviación de 5 lts.. ¿Entre que valores cae cerca del 68% el agua usada por una persona en Mexico? m ± 1s = 20 ± 1(5). Esto es, cerca del 68% de la cantidad usada por persona cae entre 15 lts. y 25 lts.. De manera similar para 95% y 99%, el intervalo será de 10 lts a 30 lts y 5 lts a 35 lts. Ejemplo

159 El agua usada diariamente por persona en México es distribuida normalmente con media 20 litros y una desviación de 5 lts. Sea X el uso diario de agua. Cual es la probabilidad que una persona seleccionada al azar use menos de 20 lts./dia? El valor z asociado es z = ( )/5 = 0. entonces, P(X < 20) = P(z < 0) = 0.5. El agua usada diariamente por persona en México es distribuida normalmente con media 20 litros y una desviación de 5 lts. Sea X el uso diario de agua. Cual es la probabilidad que una persona seleccionada al azar use menos de 20 lts./dia? El valor z asociado es z = ( )/5 = 0. entonces, P(X < 20) = P(z < 0) = 0.5. Ejemplo

160 Que porciento usa entre 20 y 24 lts? El value z asociado con X = 20 es z = 0 y con X = 24, z = ( )/5 = 0.8. Entonces, P(20 < X < 24) = P(0 < z < 0.8) = P(0.8) - P(0) = = o 28.81%. ¿Que porciento usa entre 16 y 20 lts? El valor z1 para X = 16 es z1 = ( )/5 = -0.8, y para X = 20, z2 = 0. Entonces, P(16 < X < 20) = P(-0.8 < z < 0) = P(0) - P(-0.8) = = = 28.81%. Que porciento usa entre 20 y 24 lts? El value z asociado con X = 20 es z = 0 y con X = 24, z = ( )/5 = 0.8. Entonces, P(20 < X < 24) = P(0 < z < 0.8) = P(0.8) - P(0) = = o 28.81%. ¿Que porciento usa entre 16 y 20 lts? El valor z1 para X = 16 es z1 = ( )/5 = -0.8, y para X = 20, z2 = 0. Entonces, P(16 < X < 20) = P(-0.8 < z < 0) = P(0) - P(-0.8) = = = 28.81%. EjemploEjemplo

161 0.8 P(0 < z < 0.8) =

162 Cual es la probabilidad que una persona seleccionada al azar use mas de 28 lts? El valor z asociado a X = 28 es z = ( )/5 = 1.6. Ahora, P(X > 28) = P(z > 1.6) = 1 - P(z < 1.6) = = Cual es la probabilidad que una persona seleccionada al azar use mas de 28 lts? El valor z asociado a X = 28 es z = ( )/5 = 1.6. Ahora, P(X > 28) = P(z > 1.6) = 1 - P(z < 1.6) = = Ejemplo

163 P(z > 1.6) = = P(z > 1.6) = = Area = z

164 ¿Que porcentaje usa entre 18 y 26 lts? El valor z asociado con X = 18 es z = ( )/5 = - 0.4, y para X = 26, z = ( )/5 = 1.2. entonces, P(18 < X < 26)= P(-0.4 < z < 1.2) = F(1.2) - F(-0.4)= = ¿Que porcentaje usa entre 18 y 26 lts? El valor z asociado con X = 18 es z = ( )/5 = - 0.4, y para X = 26, z = ( )/5 = 1.2. entonces, P(18 < X < 26)= P(-0.4 < z < 1.2) = F(1.2) - F(-0.4)= = Ejemplo

165 165 El tiempo de vida de las baterías del conejito tiene una distribución aproximada a la normal con una media de horas y una desviación estándar de 3.77 horas. ¿Qué porcentaje de las baterías se espera que duren 80 horas o menos? ¿Cuál es la probabilidad de que una batería dure entre 86.0 y 87.0 horas? ¿Cuál es la probabilidad de que una batería dure más de 87 horas? Ejemplos

166 ¿Que porcentaje de las baterías se espera que duren 80 horas o menos? Z = (x-mu) / s Z = ( )/(3.77)= / 3.77 = Área bajo la curva normal

167 ¿Cuál es la probabilidad de que una batería dure entre 86.0 y 87.0 horas? Área bajo la curva normal

168 ¿Cuál es la probabilidad de que una batería dure más de 87 horas? 1.67 =.33 ó 33% de las veces una batería durará más de 87 horas Área bajo la curva normal

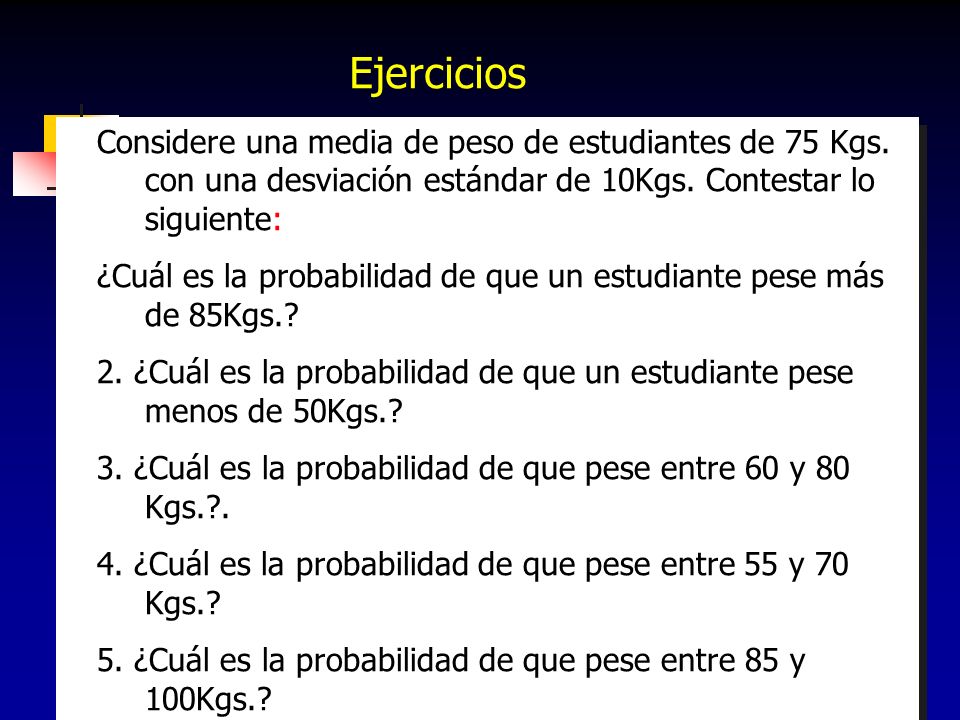

169 169 Considere una media de peso de estudiantes de 75 Kgs. con una desviación estándar de 10Kgs. Contestar lo siguiente: ¿Cuál es la probabilidad de que un estudiante pese más de 85Kgs.? 2. ¿Cuál es la probabilidad de que un estudiante pese menos de 50Kgs.? 3. ¿Cuál es la probabilidad de que pese entre 60 y 80 Kgs.?. 4. ¿Cuál es la probabilidad de que pese entre 55 y 70 Kgs.? 5. ¿Cuál es la probabilidad de que pese entre 85 y 100Kgs.? Considere una media de peso de estudiantes de 75 Kgs. con una desviación estándar de 10Kgs. Contestar lo siguiente: ¿Cuál es la probabilidad de que un estudiante pese más de 85Kgs.? 2. ¿Cuál es la probabilidad de que un estudiante pese menos de 50Kgs.? 3. ¿Cuál es la probabilidad de que pese entre 60 y 80 Kgs.?. 4. ¿Cuál es la probabilidad de que pese entre 55 y 70 Kgs.? 5. ¿Cuál es la probabilidad de que pese entre 85 y 100Kgs.? Ejercicios

170 Distribuciones muestrales

171 Distribuciones muestrales 1. Introducción a las distribuciones muestrales 2. Distribución Chi cuadrada 3. Distribución t de student 4. Distribución F 171

172 172 A las distribuciones de los estadísticas muestrales se les llama distribuciones muestrales. POBLACION

173 173 Distribuciones Derivadas del muestreo de Poblaciones Normales Población Muestra Aparecen distribuciones muestrales: Normal, Chi-cuadrada, t-student, F

174 174 Distribución de la Media: Si es una muestra aleatoria de una Poblacion (X) con distribución normal.Entonces se distribuye normal con media y varianza

175 175 Distribución Chi Cuadrada Esta distribución se forma al sumar los cuadrados de las variables aleatorias normales estándar. Si Z es una variable aleatoria normal, entonces el estadístico Y siguiente es una variable aleatoria Chi cuadrada con n grados de libertad.

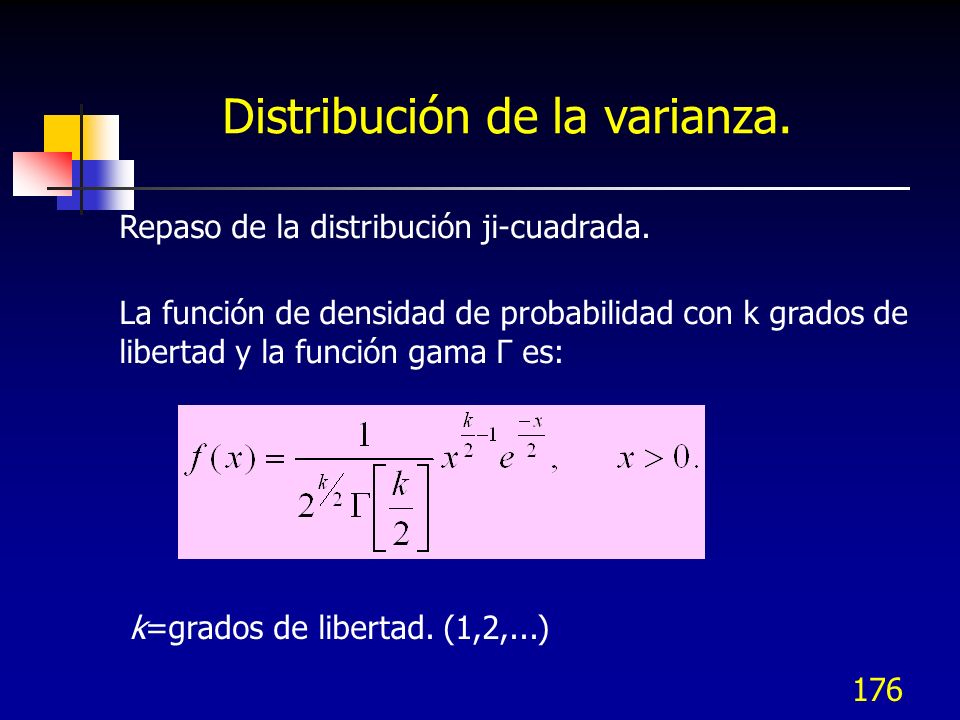

176 176 Distribución de la varianza. Repaso de la distribución ji-cuadrada. La función de densidad de probabilidad con k grados de libertad y la función gama Γ es: k=grados de libertad. (1,2,...)

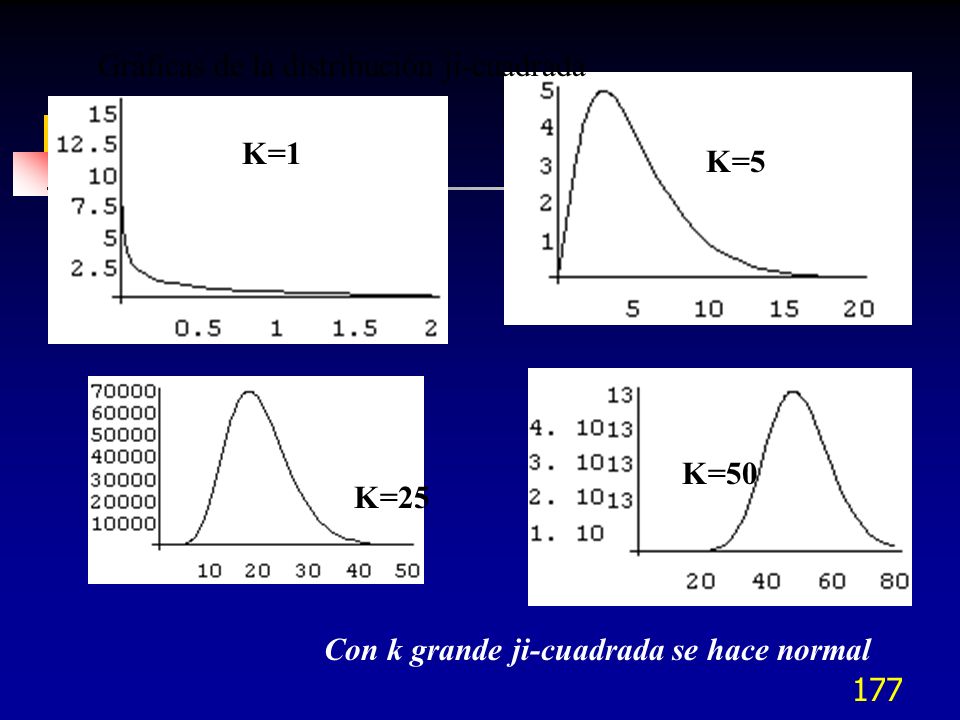

177 177 K=1 K=5 K=25 K=50 Gráficas de la distribución ji-cuadrada Con k grande ji-cuadrada se hace normal

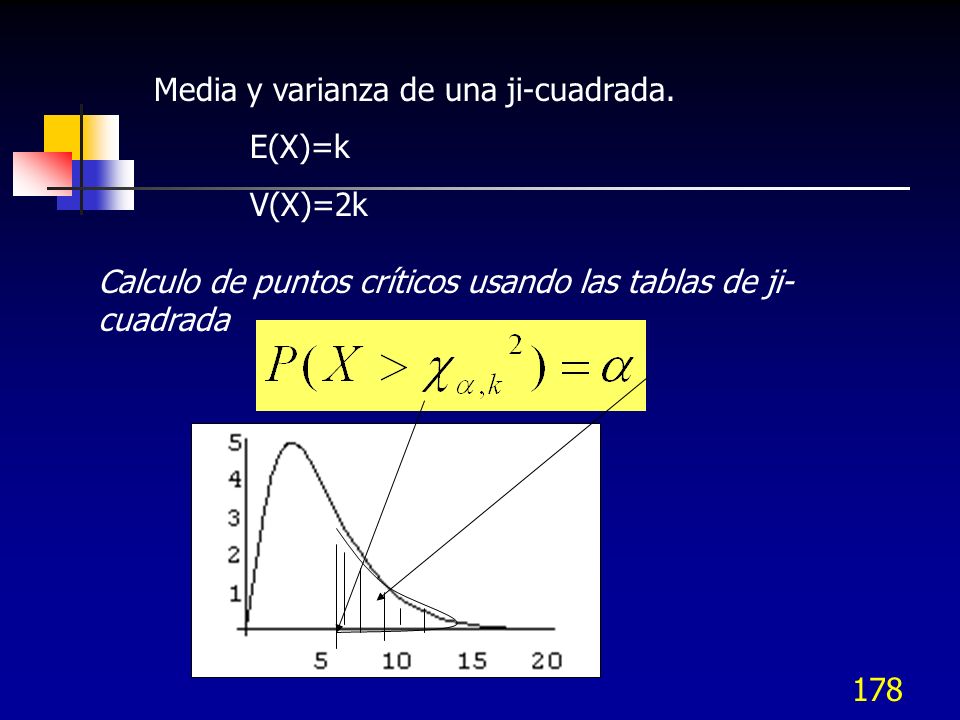

178 178 Media y varianza de una ji-cuadrada. E(X)=k V(X)=2k Calculo de puntos críticos usando las tablas de ji- cuadrada

179 179 Ejemplo: Calcule el valor critico que satisface De tablas de ji-cuadrada con alfa=.05 y k=20

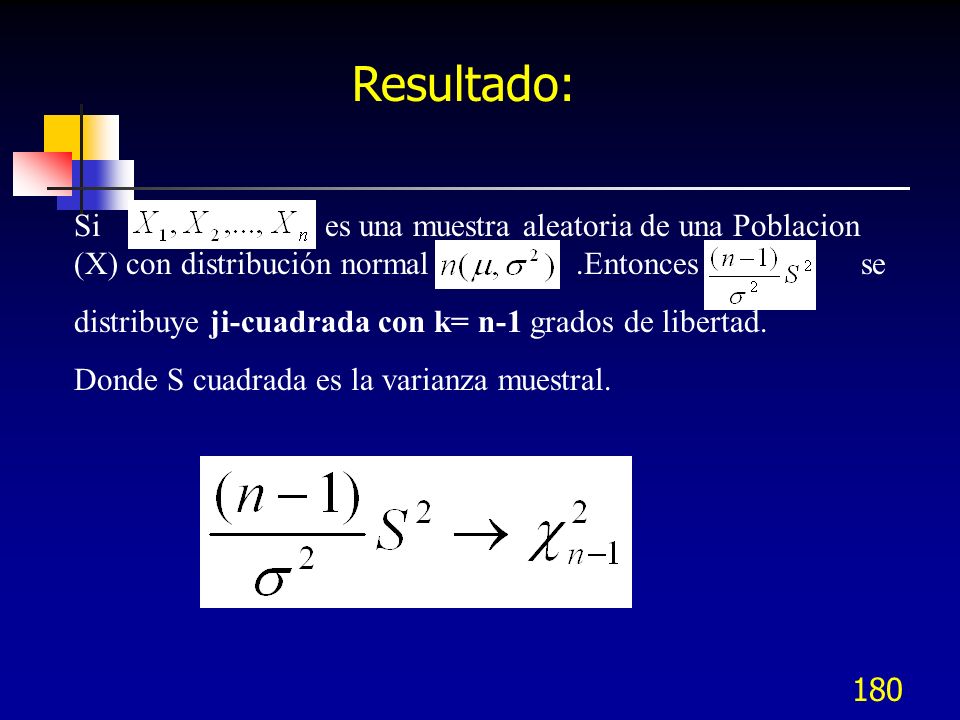

180 180 Resultado: Si es una muestra aleatoria de una Poblacion (X) con distribución normal.Entonces se distribuye ji-cuadrada con k= n-1 grados de libertad. Donde S cuadrada es la varianza muestral.

181 181 Distribución t-student Si es una muestra aleatoria de una Población (X) con distribución normal. Entonces se distribuye t-student con n-1 grados de libertad. Se utiliza en vez de la distribución normal cuando sigma es desconocida (que la aproxima con n > 100)

182 182 Función de Distribución t-student K=1 K=10 K=100

183 183 Función de Distribución t-student

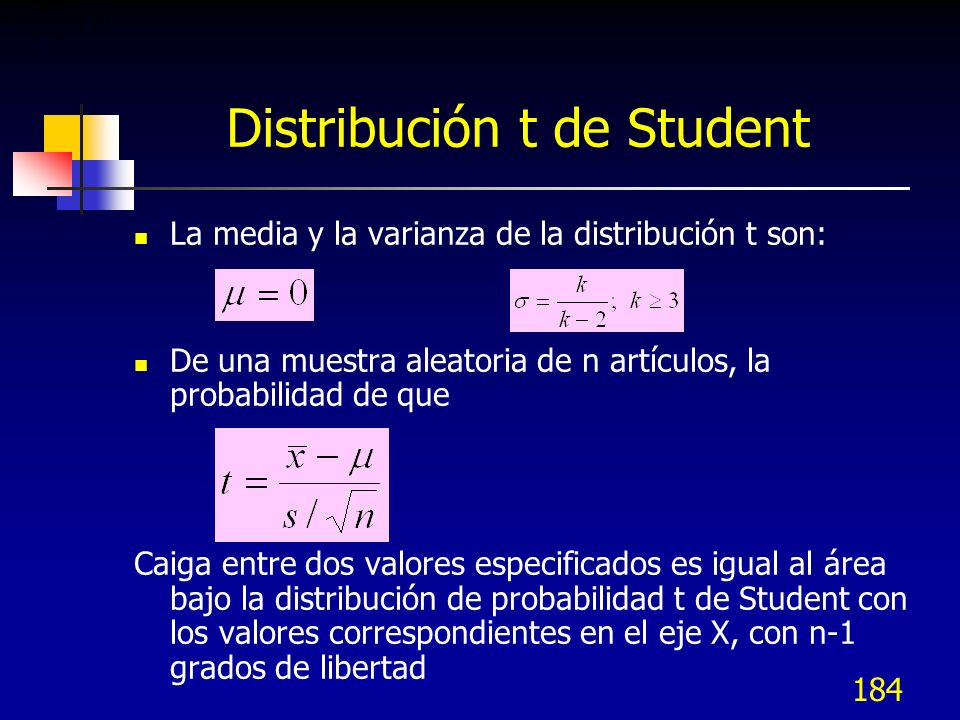

184 184 Distribución t de Student La media y la varianza de la distribución t son: De una muestra aleatoria de n artículos, la probabilidad de que Caiga entre dos valores especificados es igual al área bajo la distribución de probabilidad t de Student con los valores correspondientes en el eje X, con n-1 grados de libertad

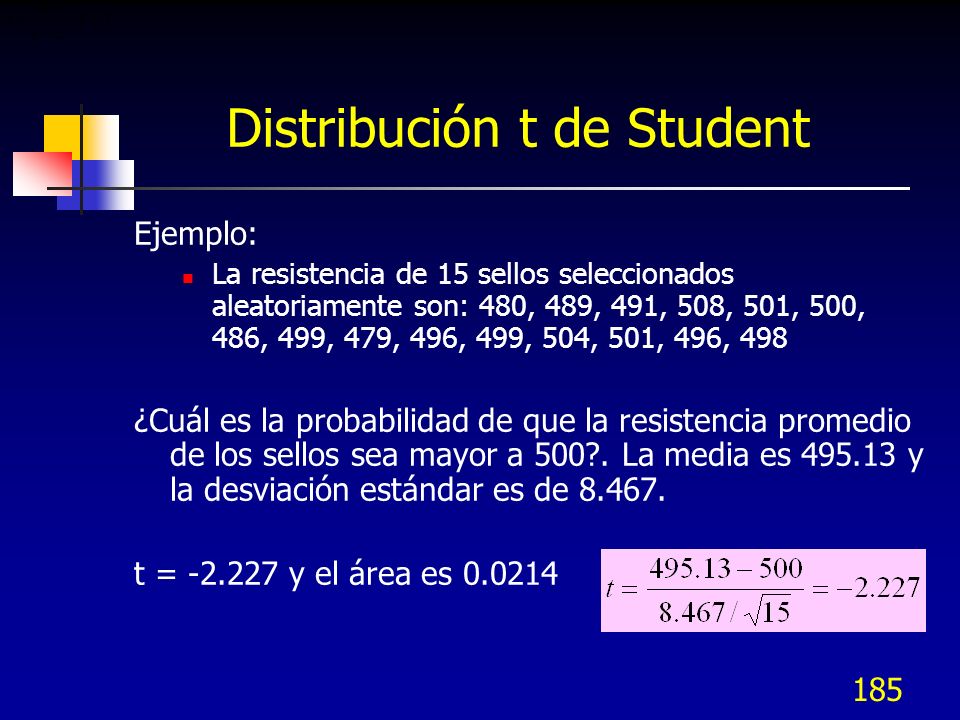

185 185 Distribución t de Student Ejemplo: La resistencia de 15 sellos seleccionados aleatoriamente son: 480, 489, 491, 508, 501, 500, 486, 499, 479, 496, 499, 504, 501, 496, 498 ¿Cuál es la probabilidad de que la resistencia promedio de los sellos sea mayor a 500?. La media es y la desviación estándar es de t = y el área es

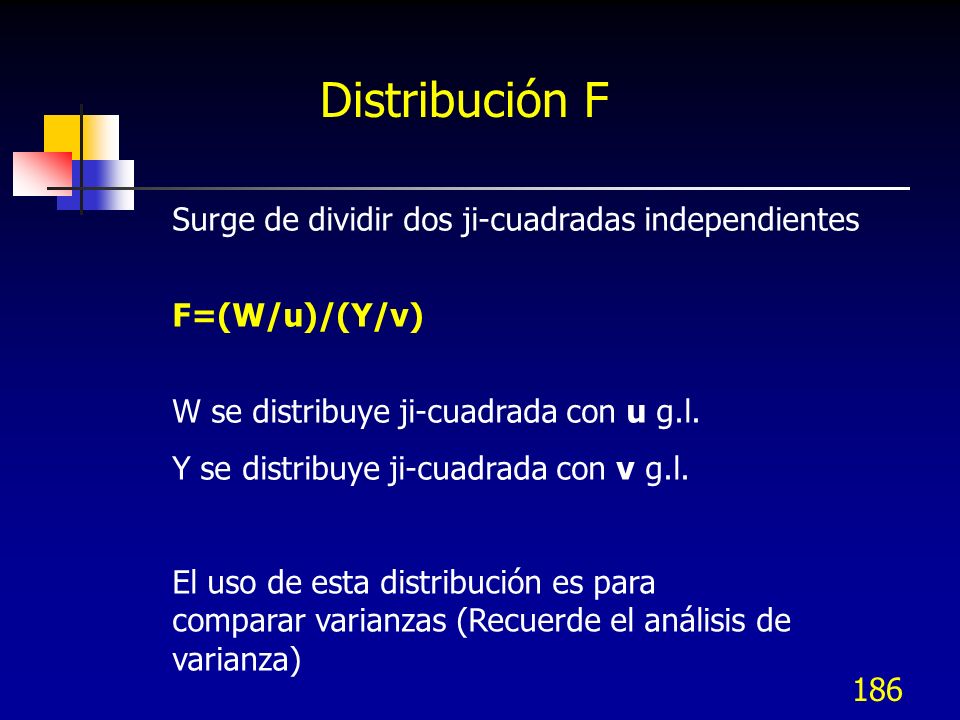

186 186 Distribución F Surge de dividir dos ji-cuadradas independientes F=(W/u)/(Y/v) W se distribuye ji-cuadrada con u g.l. Y se distribuye ji-cuadrada con v g.l. El uso de esta distribución es para comparar varianzas (Recuerde el análisis de varianza)

187 187 Distribución F. u=10 v=5 u=20 v=20 Función de densidad de la Distribución F

188 188 Distribución F. Función de densidad de la Distribución F

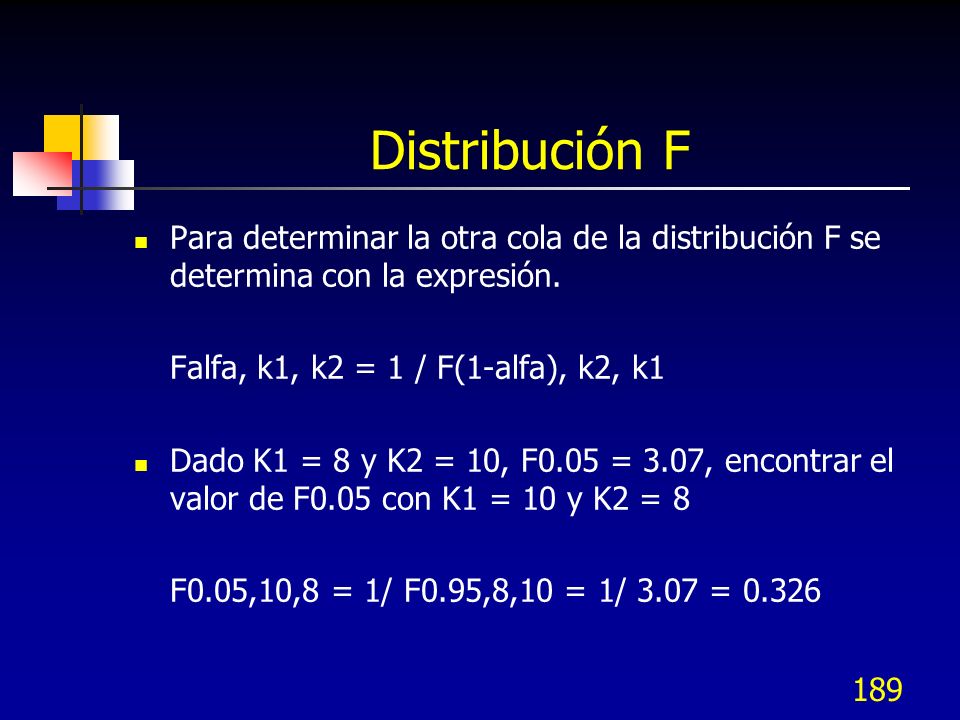

189 189 Distribución F Para determinar la otra cola de la distribución F se determina con la expresión. Falfa, k1, k2 = 1 / F(1-alfa), k2, k1 Dado K1 = 8 y K2 = 10, F0.05 = 3.07, encontrar el valor de F0.05 con K1 = 10 y K2 = 8 F0.05,10,8 = 1/ F0.95,8,10 = 1/ 3.07 = 0.326

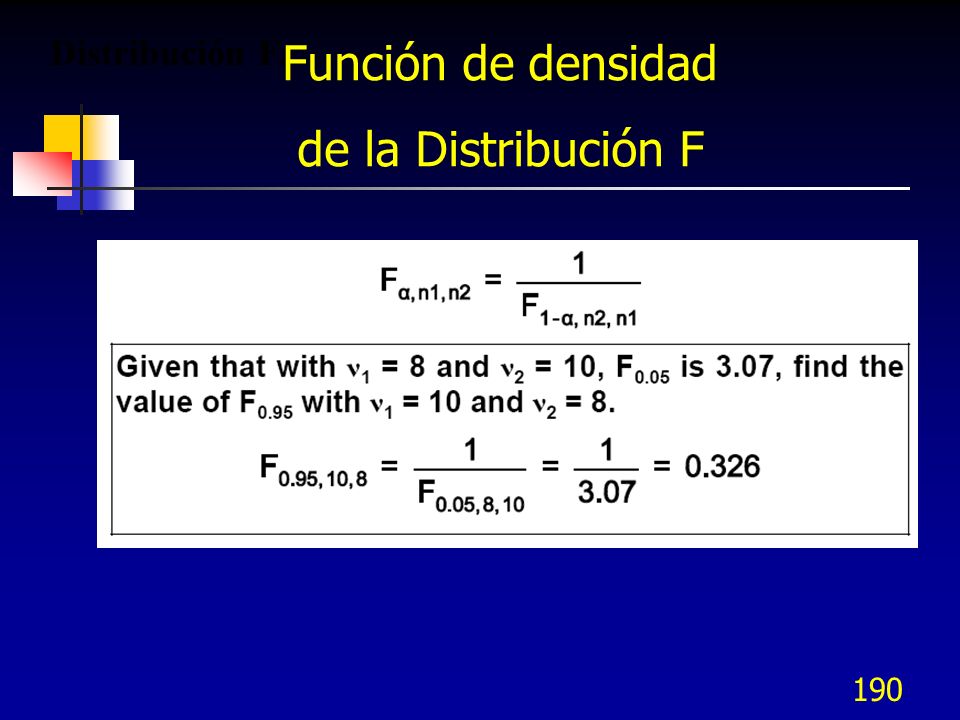

190 190 Distribución F. Función de densidad de la Distribución F

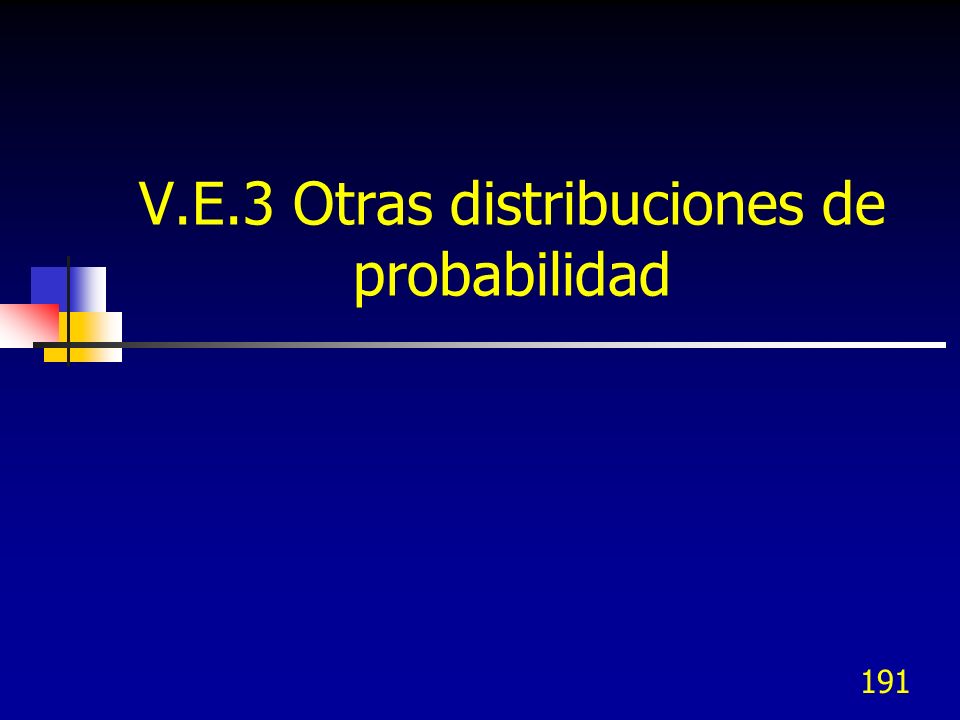

191 191 V.E.3 Otras distribuciones de probabilidad

192 Otras distribuciones de probabilidad 1. Distribución bivariada 2. Distribución exponencial 3. Distribución Lognormal 4. Distribución de Weibull 192

193 193 Distribución Bivariada La distribución conjunta de dos variables es llamada una distribución bivariada. El coeficiente de correlación es :

194 194 Distribución Exponencial Se usa para modelar artículos con una tasa de falla constante y está relacionada con la distribución de Poisson. Si una variable aleatoria x se distribuye exponencialmente, entonces el recíproco de x, y = 1/x sigue una distribución de Poisson y viceversa. La función de densidad de probabilidad exponencial es: Para x >= 0

195 195 Distribución Exponencial Donde Lambda es la tasa de falla y theta es la media La función de densidad de la distribución exponencial

196 196 Distribución Exponencial Es usada como el modelo, para la parte de vida útil de la curva de la bañera, i.e., la tasa de falla es constante Los sistemas complejos con muchos componentes y múltiples modos de falla tendrán tiempos de falla que tiendan a la distribución exponencial Desde una perspectiva de confiabilidad, es la distribución más conservadora para predicción. Distribución Exponencial La forma de la exponencial siempre es la misma

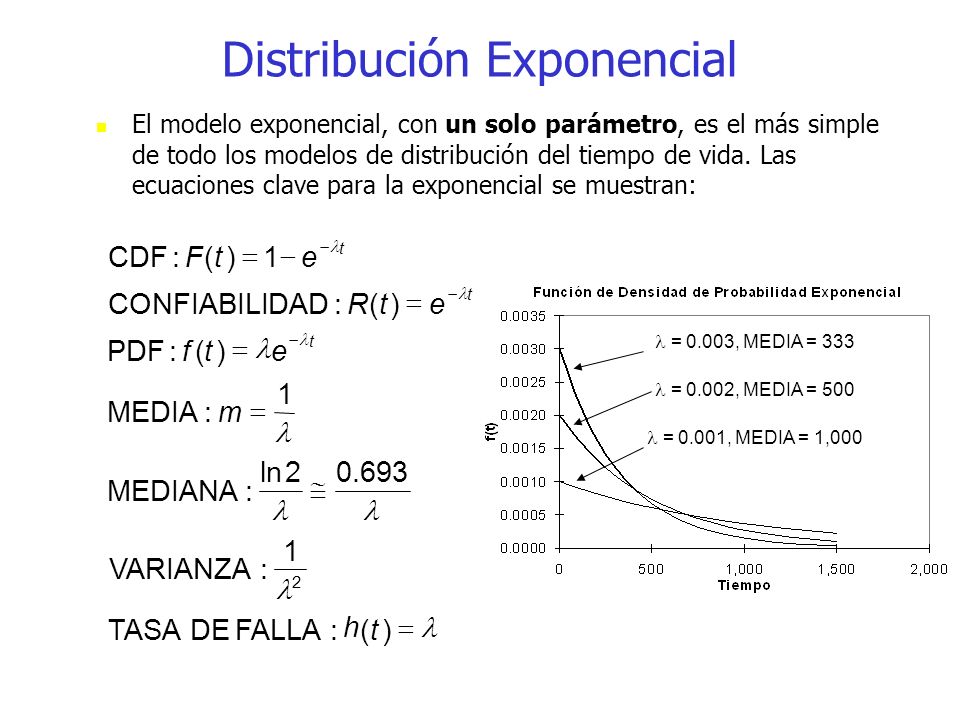

197 El modelo exponencial, con un solo parámetro, es el más simple de todo los modelos de distribución del tiempo de vida. Las ecuaciones clave para la exponencial se muestran: Distribución Exponencial h )(:FALLA DETASA 1 :VARIANZA ln :MEDIANA 1 :MEDIA )(:PDF )(:DADCONFIABILI 1)(:CDF 2 t m etf etR etF t t t = 0.003, MEDIA = 333 = 0.002, MEDIA = 500 = 0.001, MEDIA = 1,000

198 198 R(t) = e (- t) (Confiabilidad) = 0.003, MTBF = 333 = 0.002, MTBF = 500 = 0.001, MTBF = 1,000 Distribución Exponencial

199 199 h(t) = MEDIA (Velocidad de Falla) = 0.001, MTBF = 1,000 = 0.002, MTBF = 500 = 0.003, MTBF = 333 Distribución Exponencial Note que la tasa de falla tiende a ser una constante para cualquier tiempo. La distribución exponencial es la única que tiene una velocidad de falla constante

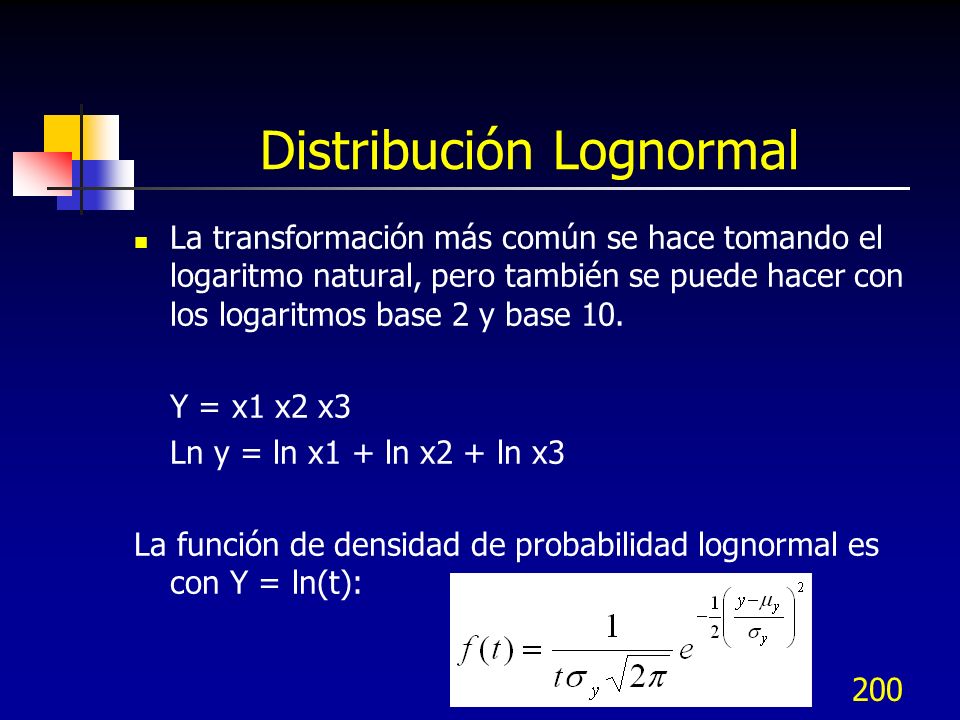

200 200 Distribución Lognormal La transformación más común se hace tomando el logaritmo natural, pero también se puede hacer con los logaritmos base 2 y base 10. Y = x1 x2 x3 Ln y = ln x1 + ln x2 + ln x3 La función de densidad de probabilidad lognormal es con Y = ln(t):

201 201 Distribución Lognormal La media y la varianza de la distribución lognormal son las siguientes:

202 202 Un tiempo de falla se distribuye según una Lognormal si el logaritmo del tiempo de falla está normalmente distribuido. La Distribución Lognormal es una distribución sesgada hacia la derecha. La PDF comienza en cero, aumenta hasta su moda y diminuye después. Distribución Lognormal

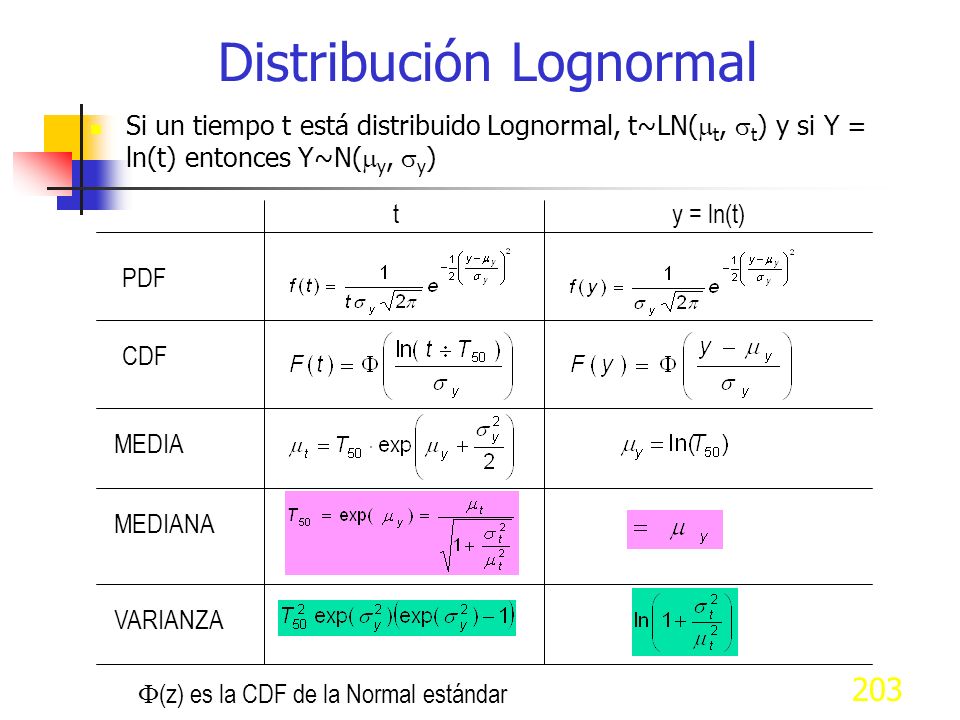

203 203 Si un tiempo t está distribuido Lognormal, t~LN( t, t ) y si Y = ln(t) entonces Y~N( y, y ) Distribución Lognormal PDF CDF MEDIA MEDIANA ty = ln(t) VARIANZA (z) es la CDF de la Normal estándar

204 204 La Distribución de vida Lognormal, como la Weibull, es un modelo muy flexible que puede empíricamente ajustar a muchos tipos de datos de falla. En su forma de dos parámetros tiene los parámetros s ln(t) = s y parámetro de forma, y T 50 = la mediana (un parámetro de escala) Si el tiempo para la falla t, tiene una distribución Lognormal, entonces el logaritmo natural del tiempo de falla (y =ln(t)) tiene una distribución normal con media m y = ln T 50 y desviación estándar s y. Distribución Lognormal

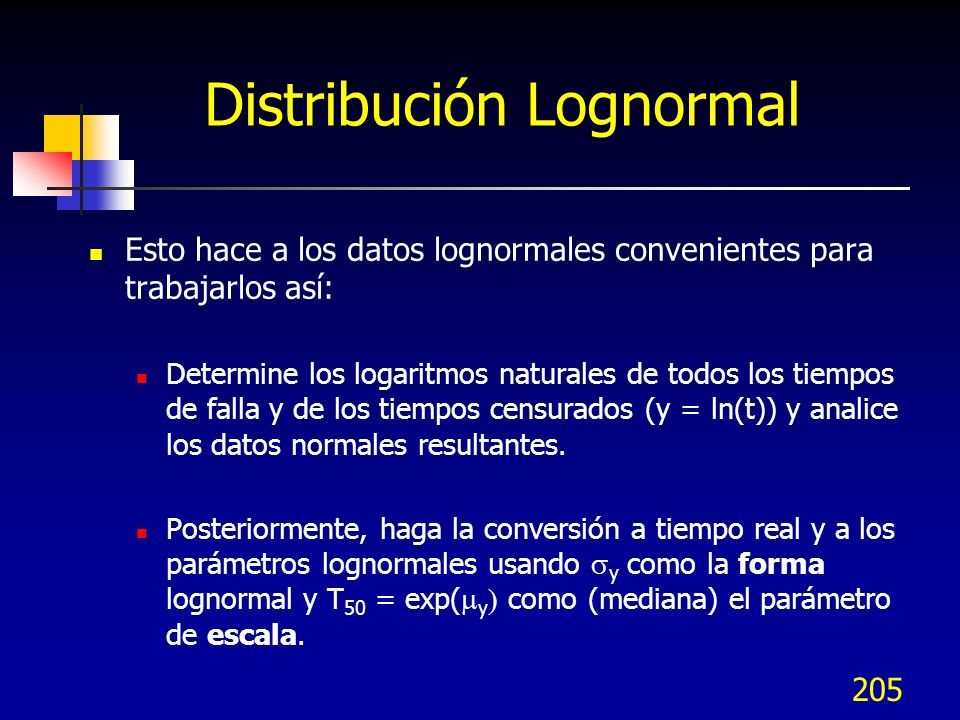

205 205 Esto hace a los datos lognormales convenientes para trabajarlos así: Determine los logaritmos naturales de todos los tiempos de falla y de los tiempos censurados (y = ln(t)) y analice los datos normales resultantes. Posteriormente, haga la conversión a tiempo real y a los parámetros lognormales usando y como la forma lognormal y T 50 = exp( y como (mediana) el parámetro de escala. Distribución Lognormal

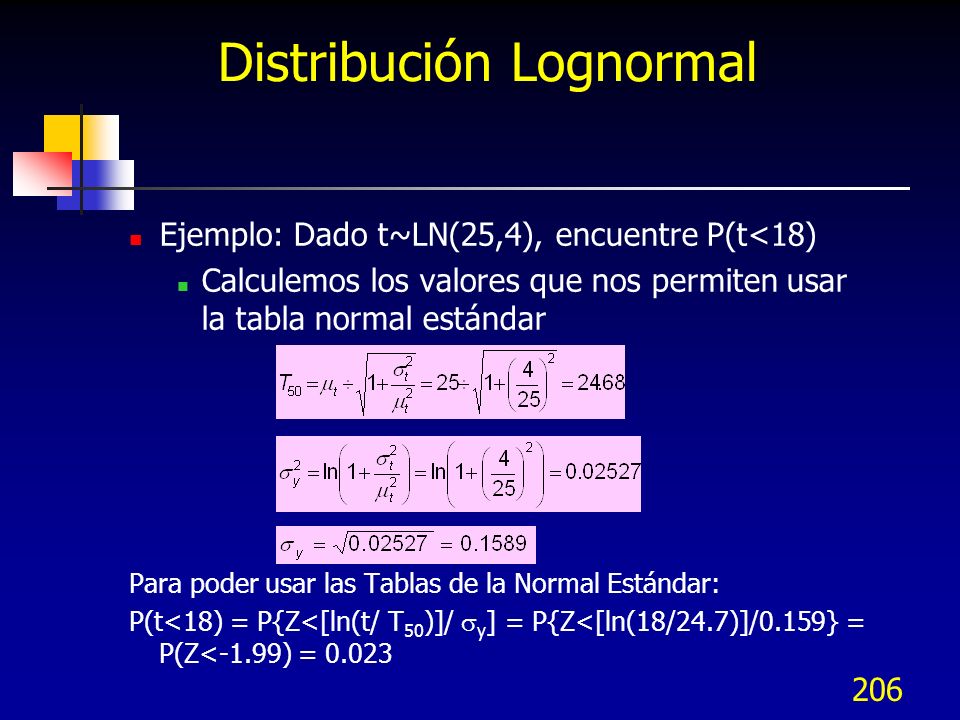

206 206 Distribución Lognormal Ejemplo: Dado t~LN(25,4), encuentre P(t<18) Calculemos los valores que nos permiten usar la tabla normal estándar Para poder usar las Tablas de la Normal Estándar: P(t<18) = P{Z<[ln(t/ T 50 )]/ y ] = P{Z<[ln(18/24.7)]/0.159} = P(Z<-1.99) = 0.023

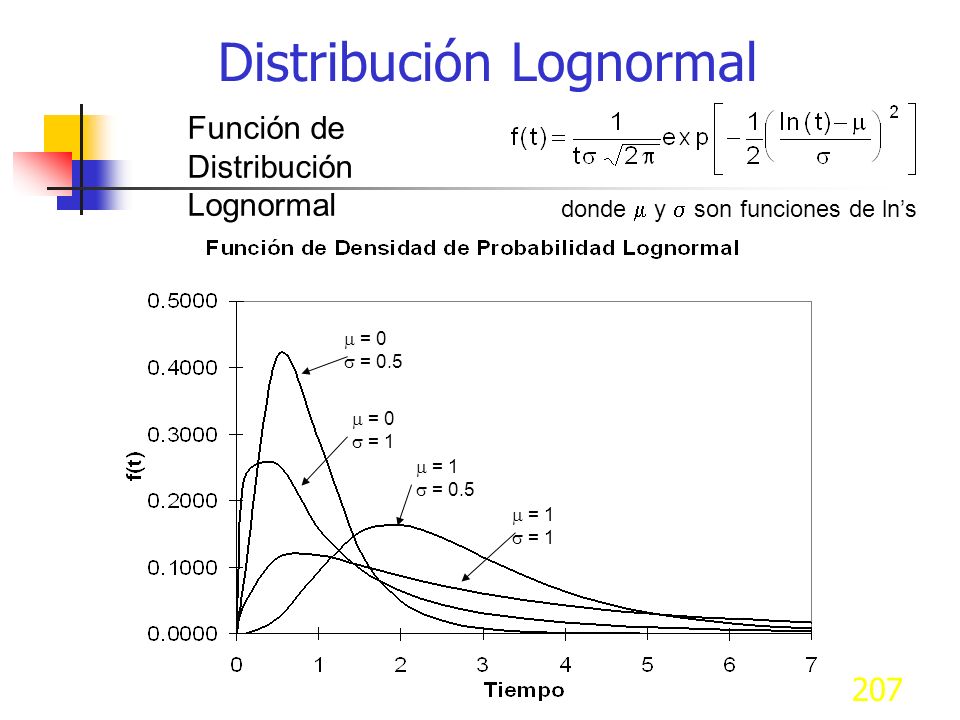

207 207 Función de Distribución Lognormal donde y son funciones de lns = 0 = 0.5 = 0 = 1 = 0.5 = 1 Distribución Lognormal

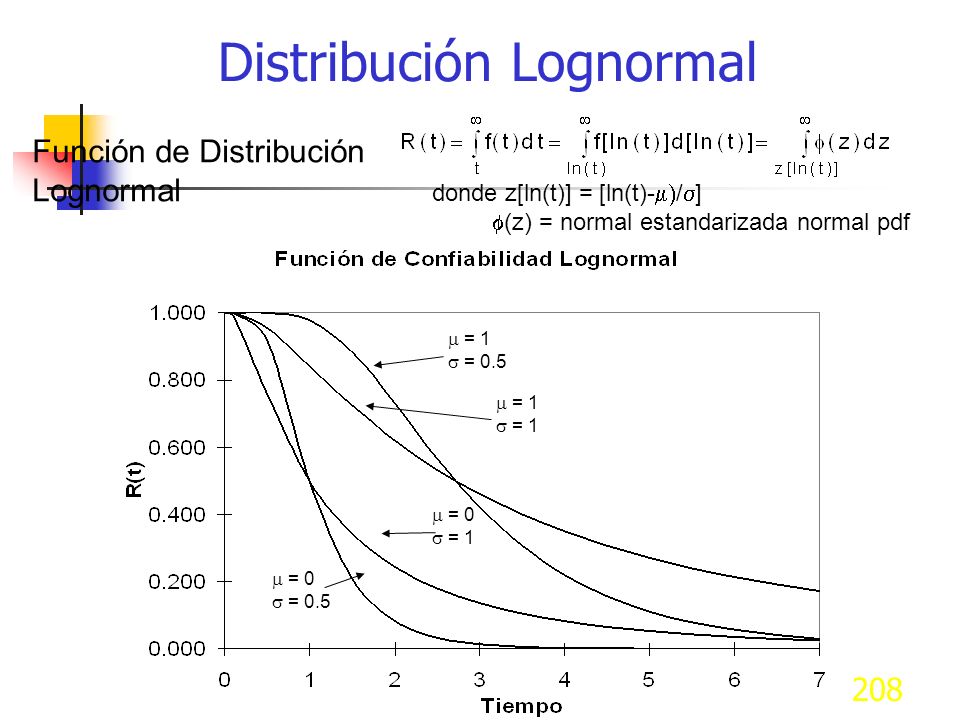

208 208 Función de Distribución Lognormal donde z[ln(t)] = [ln(t)- / ] (z) = normal estandarizada normal pdf = 0 = 0.5 = 0 = 1 = 0.5 = 1 Distribución Lognormal

209 209 h () () () t ft Rt Función de Distribución Lognormal = 0 = 0.5 = 0 = 1 = 0.5 = 1 Distribución Lognormal

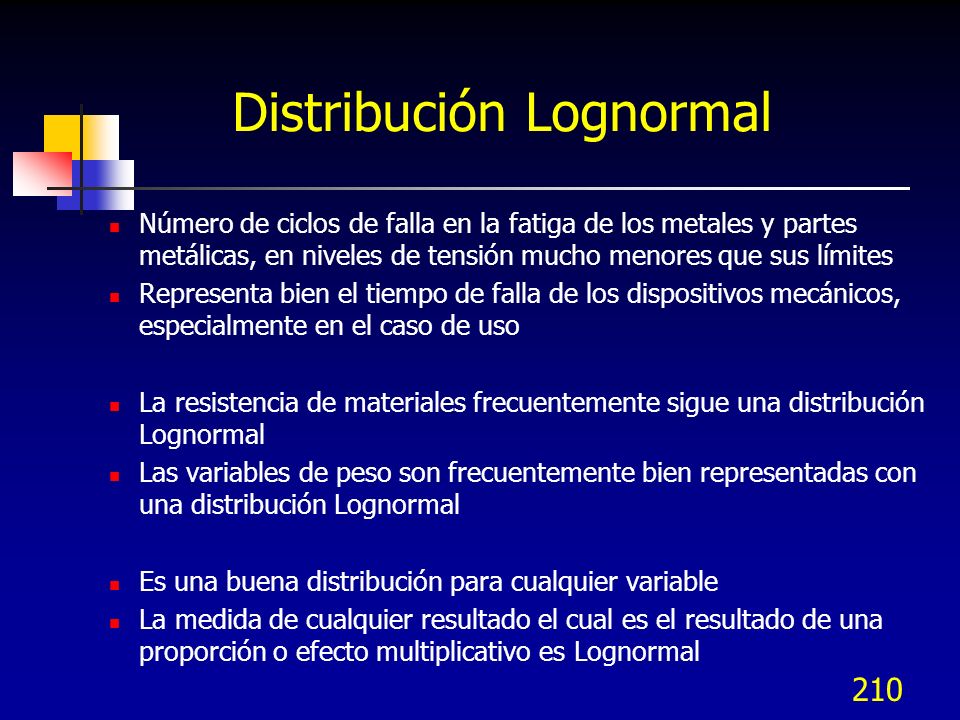

210 210 Número de ciclos de falla en la fatiga de los metales y partes metálicas, en niveles de tensión mucho menores que sus límites Representa bien el tiempo de falla de los dispositivos mecánicos, especialmente en el caso de uso La resistencia de materiales frecuentemente sigue una distribución Lognormal Las variables de peso son frecuentemente bien representadas con una distribución Lognormal Es una buena distribución para cualquier variable La medida de cualquier resultado el cual es el resultado de una proporción o efecto multiplicativo es Lognormal Distribución Lognormal

211 211 Distribución de Weibull La distribución de Weibull es una de las más utilizadas en confiabilidad y estadística. La versión de dos parámetros forma y escala (que representa la vida característica) no incluye el parámetro de localización es cero. La versión de tres parámetros tiene una parámetro de localización cuando hay un tiempo de falla diferente de cero para la primera falla

212 212 Distribución de Weibull La función de densidad de probabilidad de Weibull de 3 parámetros es: Para x es el parámetro de forma es el parámetro de escala es el parámetro de localización

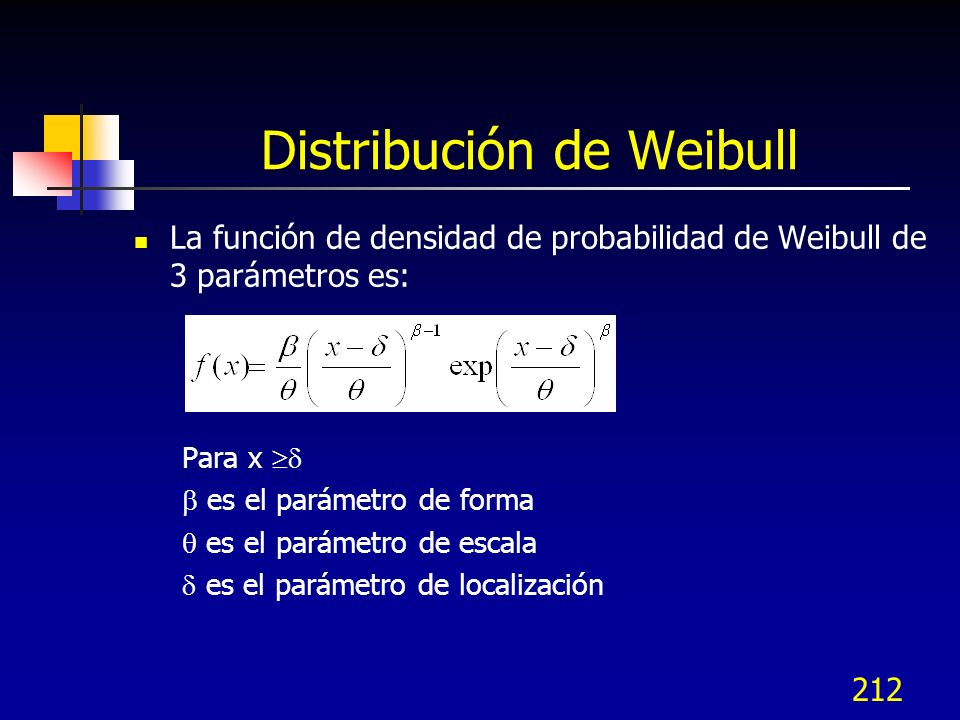

213 213 Distribución de Weibull La función de densidad de probabilidad de Weibull de 3 parámetros también se puede expresar como: Para t 0 es el parámetro de forma es el parámetro de escala es el parámetro de localización diferente de cero También es la vida característica si el parámetro de localización es cero, de otra forma será +

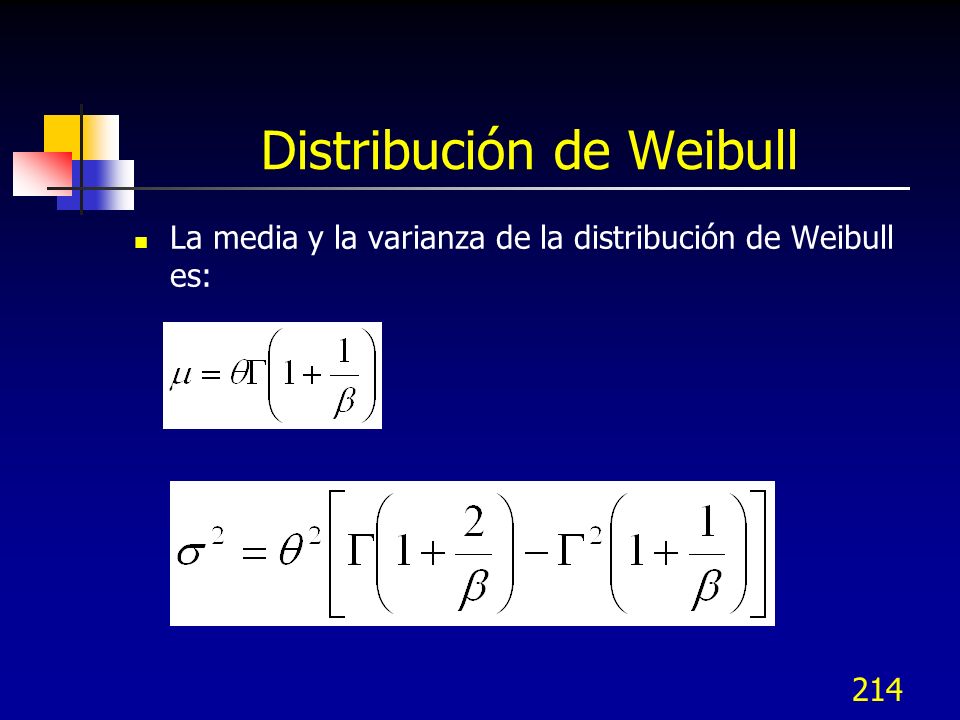

214 214 Distribución de Weibull La media y la varianza de la distribución de Weibull es:

215 215 Distribución de Weibull Efecto del parámetro de forma Beta con Theta = 100 y Delta = 0

216 216 Distribución de Weibull Efecto del parámetro de escala Theta

217 217 Distribución de Weibull Efecto del parámetro de escala Delta

218 218 El Modelo Weibull En muchas aplicaciones de confiabilidad, el supuesto de tasa de riesgo constante no es apropiado. Los artículos mecánicos tienen Failure Rate Creciente. Otros artículos pueden ser Failure Rate Decreciente. Failure Rate Constante Failure Rate Creciente Failure Rate Decreciente

219 219 Un modelo que puede representar un amplio espectro de comportamientos es el modelo Weibull. La densidad del modelo Weibull puede tomar muchas y diferentes formas. Note que si = 1 entonces se tiene el modelo exponencial como caso particular del modelo Weibull. = 0.5 = 2 = 3 = 1 Modelo Weibull

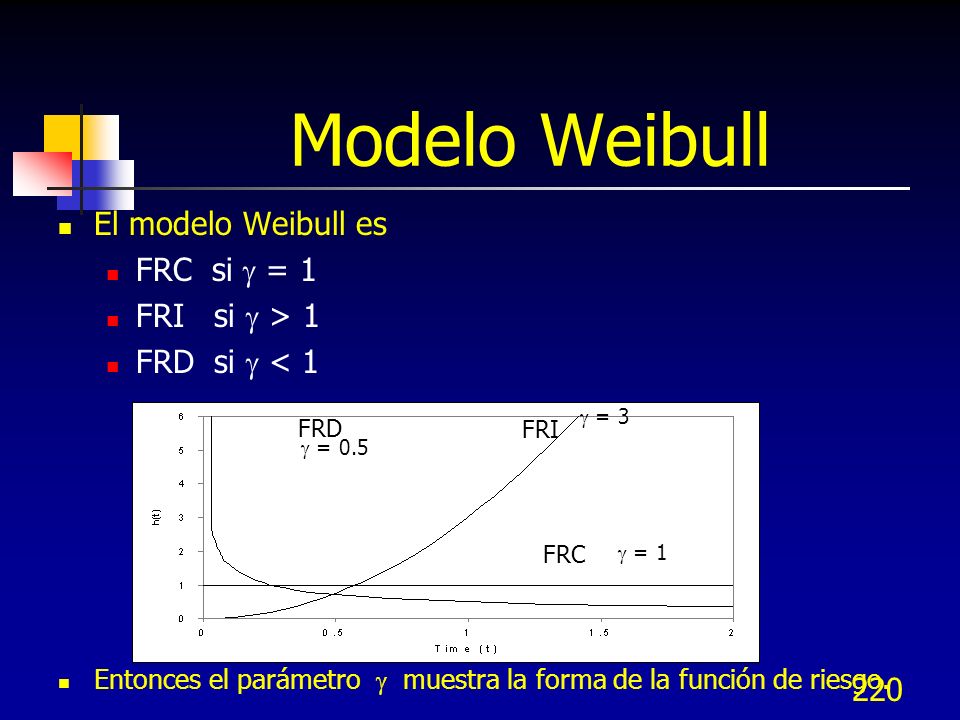

220 220 Modelo Weibull El modelo Weibull es FRC si = 1 FRI si > 1 FRD si < 1 Entonces el parámetro muestra la forma de la función de riesgo. = 0.5 = 3 = 1 FRC FRI FRD

221 221 Modelo Weibull Que es ? Entonces presenta la escala de h(t). = 3 = 2 = 1

222 222 Modelo Weibull Los momentos de la distribución Weibull son:

223 223 El tiempo de vida (sobre horas) de cierto tipo de resorte usado continuamente bajo condiciones de funcionamiento, es sabido que tiene una distribución de Weibull con parámetro de forma y de escala Cuál es el tiempo medio de falla? Cuál es la probabilidad de que un resorte funcionará por 500 horas? Cuál es la probabilidad que un resorte que ha funcionado por 200 horas funcione por otras 500 horas? Modelo Weibull

224 224 Se tiene un sistema de n componentes. Los componentes son independientes e idénticamente distribuidos de acuerdo a una distribución Weibull. Cual es la distribución del tiempo de vida del sistema? Se sabe que Entonces Modelo Weibull

225 225 Distribución Weibull La distribución de Weibull es un modelo de distribución de vida útil muy flexible, para el caso de 2 parámetros: Donde h (etha) es un parámetro de escala (la vida característica) y beta se conoce como el parámetro de forma (pendiente) y G es la función Gamma con G(N)=(N-1)! para N entero

226 226 Distribución Weibull Una forma más general de 3 parámetros de la Weibull incluye un parámetro de tiempo de espera localización ó desplazamiento). Las fórmulas se obtienen reemplazando t por (t-g). No puede ocurrir una falla antes de g horas, el tiempo comienza en g no en 0.

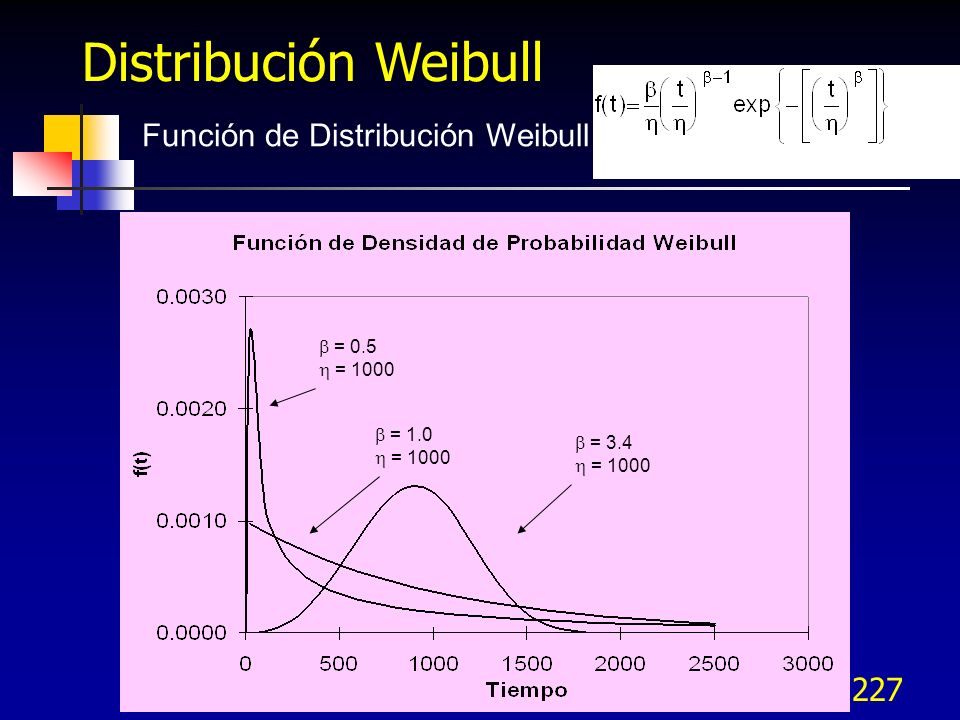

227 227 Función de Distribución Weibull = 0.5 = 1000 = 1.0 = 1000 = 3.4 = 1000 Distribución Weibull

228 228 Funciones de Distribución Weibull = 0.5 = 1000 = 1.0 = 1000 = 3.4 = 1000 Distribución Weibull

229 229 Funciones de Distribución Weibull h ()t t 1 = 3.4 = 1000 = 1.0 = 1000 = 0.5 = 1000 Distribución Weibull

230 230 Distribución Weibull La función pdf de la distribución exponencial modela la característica de vida de los sistemas, la Weibull modela la característica de vida de los componentes y partes Modela fatiga y ciclos de falla de los sólidos Es el traje correcto para datos de vida La función de distribución Weibull pdf es una distribución de la confiabilidad de los elementos de una muestra Muy flexible y puede tomar diferentes formas Distribución Weibull

231 231 Distribución Weibull Tiene usted una Distribución Weibull con =2 y =2, ¿Cuál es la media y la varianza? Archivo Weibull.xls

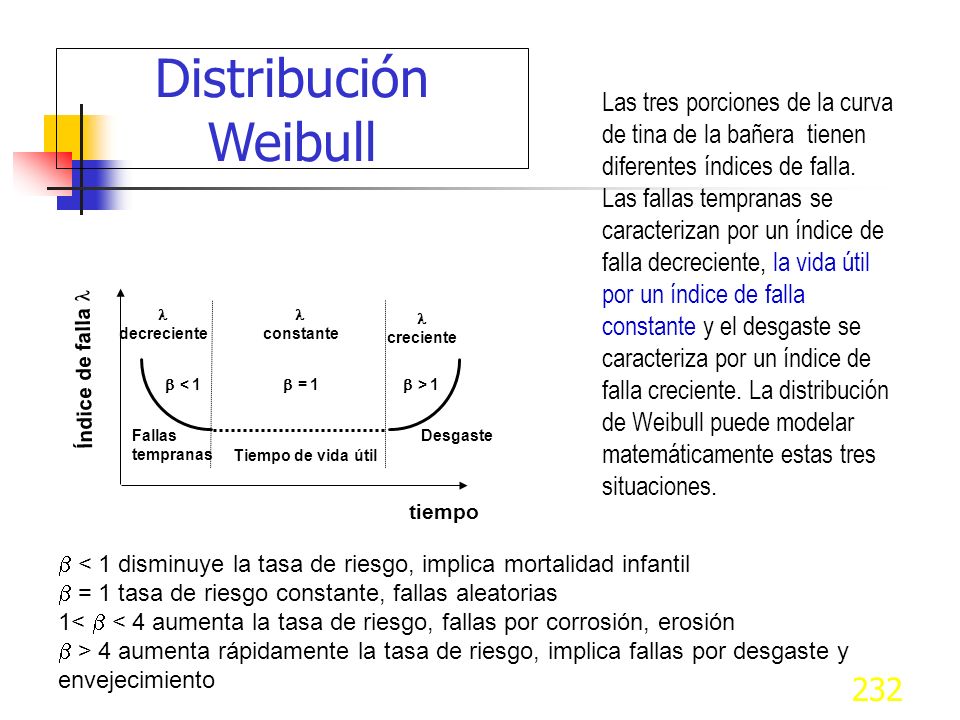

232 232 tiempo Índice de falla Tiempo de vida útil Fallas tempranas Desgaste decreciente < 1 constante = 1 creciente > 1 < 1 disminuye la tasa de riesgo, implica mortalidad infantil = 1 tasa de riesgo constante, fallas aleatorias 1< < 4 aumenta la tasa de riesgo, fallas por corrosión, erosión > 4 aumenta rápidamente la tasa de riesgo, implica fallas por desgaste y envejecimiento Las tres porciones de la curva de tina de la bañera tienen diferentes índices de falla. Las fallas tempranas se caracterizan por un índice de falla decreciente, la vida útil por un índice de falla constante y el desgaste se caracteriza por un índice de falla creciente. La distribución de Weibull puede modelar matemáticamente estas tres situaciones. Distribución Weibull

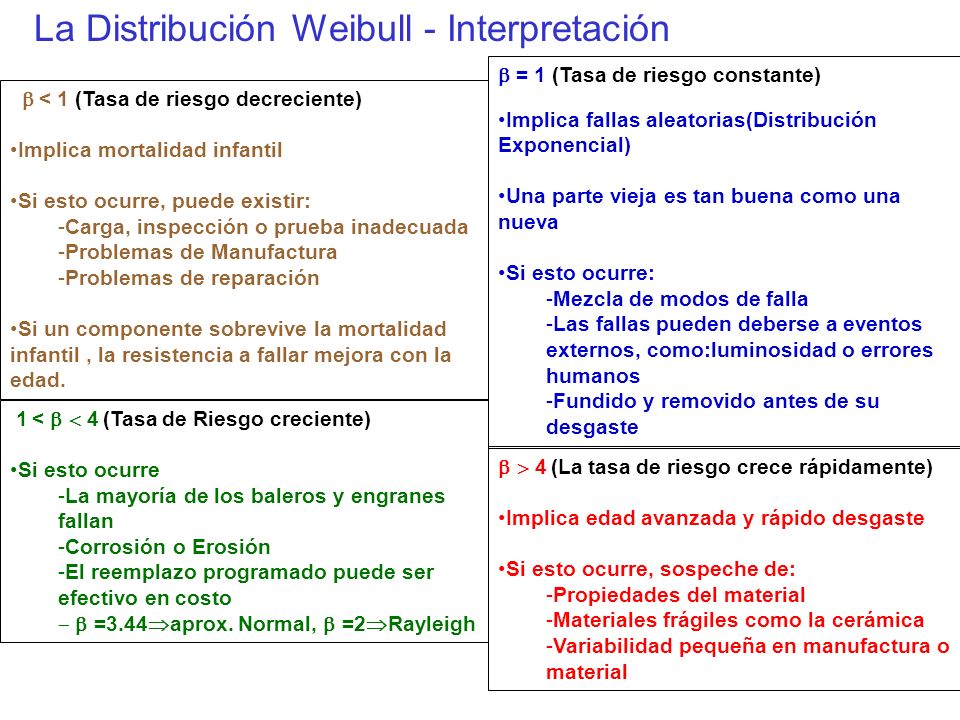

233 < 1 (Tasa de riesgo decreciente) Implica mortalidad infantil Si esto ocurre, puede existir: ­Carga, inspección o prueba inadecuada ­Problemas de Manufactura ­Problemas de reparación Si un componente sobrevive la mortalidad infantil, la resistencia a fallar mejora con la edad. = 1 (Tasa de riesgo constante) Implica fallas aleatorias(Distribución Exponencial) Una parte vieja es tan buena como una nueva Si esto ocurre: ­Mezcla de modos de falla ­Las fallas pueden deberse a eventos externos, como:luminosidad o errores humanos ­Fundido y removido antes de su desgaste 1 < 4 (Tasa de Riesgo creciente) Si esto ocurre ­La mayoría de los baleros y engranes fallan ­Corrosión o Erosión ­El reemplazo programado puede ser efectivo en costo =3.44 aprox. Normal, =2 Rayleigh 4 (La tasa de riesgo crece rápidamente) Implica edad avanzada y rápido desgaste Si esto ocurre, sospeche de: ­Propiedades del material ­Materiales frágiles como la cerámica ­Variabilidad pequeña en manufactura o material La Distribución Weibull - Interpretación

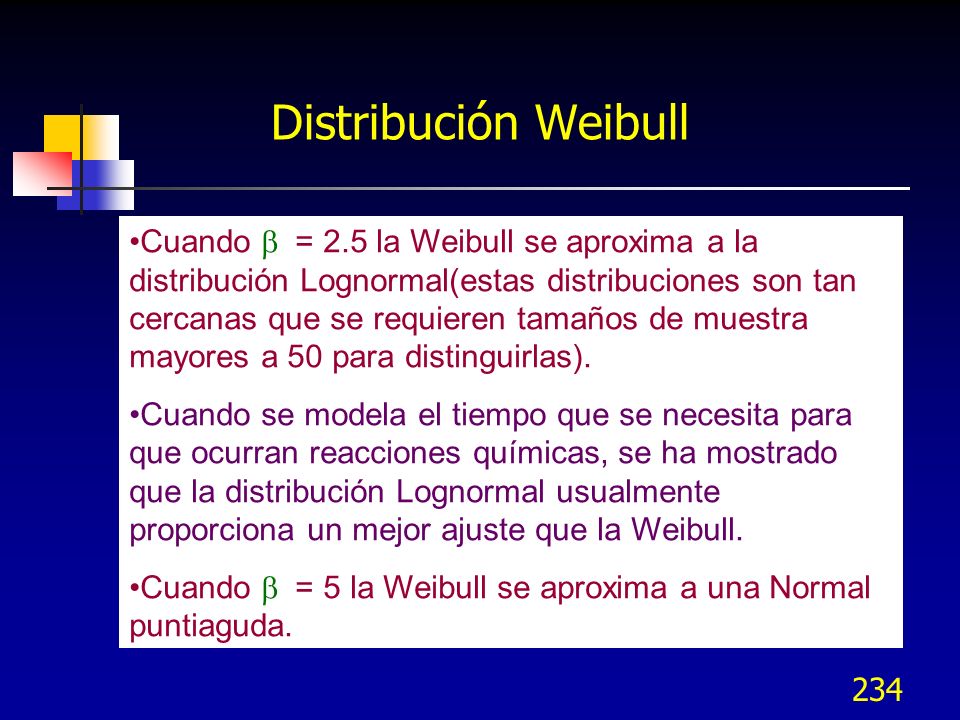

234 234 Cuando = 2.5 la Weibull se aproxima a la distribución Lognormal(estas distribuciones son tan cercanas que se requieren tamaños de muestra mayores a 50 para distinguirlas). Cuando se modela el tiempo que se necesita para que ocurran reacciones químicas, se ha mostrado que la distribución Lognormal usualmente proporciona un mejor ajuste que la Weibull. Cuando = 5 la Weibull se aproxima a una Normal puntiaguda. Distribución Weibull

235 235 Debido a su flexibilidad,hay pocas tasas de falla observadas que no pueden modelarse adecuadamente mediante la Weibull. Algunos ejemplos son. 1.La resistencia a la ruptura de componentes o el esfuerzo requerido para la fatiga de metales. 2.El tiempo de falla de componentes electrónicos. 3.El tiempo de falla para artículos que se desgastan, tales como las llantas de un automóvil. 4.Sistemas que fallan cuando falla el componente más débil del sistema(la distribución Weibull representa una distribución de valor extremo). Distribución Weibull

236 236 ¿Qué pasa en una distribución Weibull si el tiempo tiene el valor de la vida característica, t = ? Distribución Weibull Al llegar al tiempo de vida igual a la vida característica el 63.2% de los elementos habrá fallado. Este hecho se usa en las gráficas para identificar el valor de h (eta) Este mismo resultado se obtiene para el caso exponencial, recordando que la Weibull se puede reducir a una exponencial cuando b = 1.

237 237 V.F Capacidad de procesos

238 238 V.F Capacidad de procesos 1. Índices de capacidad de procesos 2. Índices de desempeño de procesos 3. Capacidad a corto y a largo plazo 4. Capacidad de proceso de datos no normales 5. Capacidad de proceso para datos por atributos 6. Capacidad de procesos bajo Seis Sigma

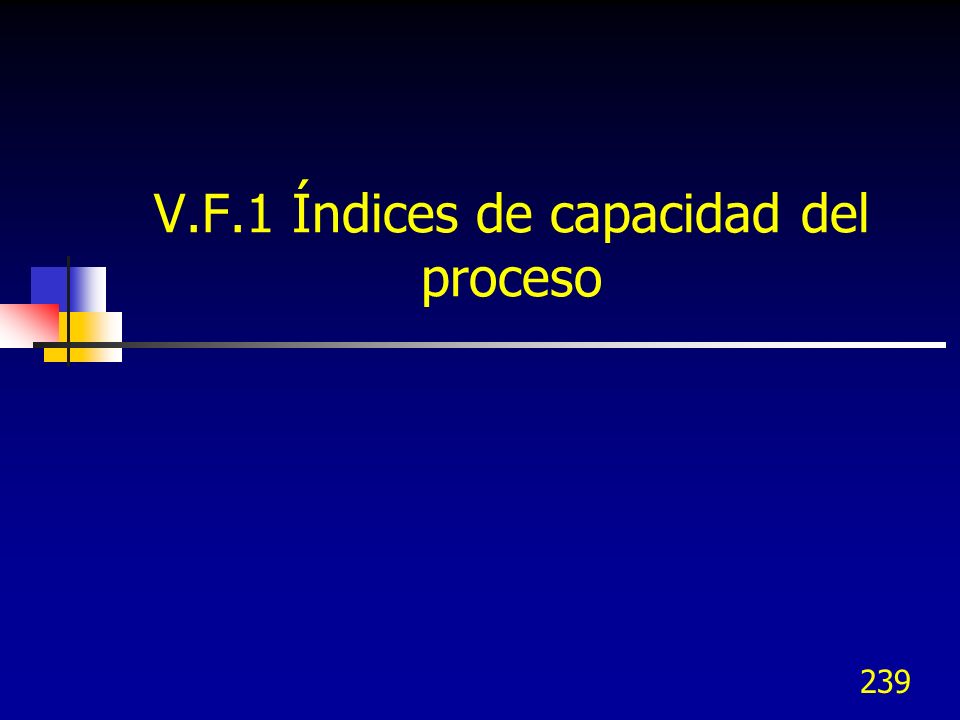

239 239 V.F.1 Índices de capacidad del proceso

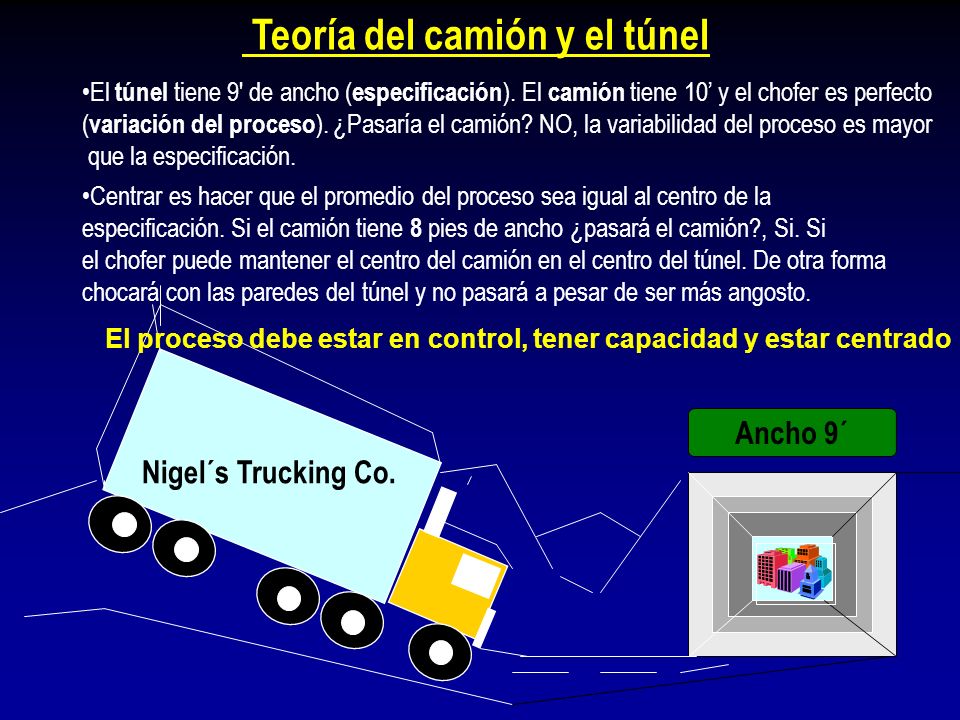

240 Nigel´s Trucking Co. Teoría del camión y el túnel El túnel tiene 9' de ancho ( especificación ). El camión tiene 10 y el chofer es perfecto ( variación del proceso ). ¿Pasaría el camión? NO, la variabilidad del proceso es mayor que la especificación. Centrar es hacer que el promedio del proceso sea igual al centro de la especificación. Si el camión tiene 8 pies de ancho ¿pasará el camión?, Si. Si el chofer puede mantener el centro del camión en el centro del túnel. De otra forma chocará con las paredes del túnel y no pasará a pesar de ser más angosto. Ancho 9´ El proceso debe estar en control, tener capacidad y estar centrado

241 241 Objetivos de la capacidad del proceso 1. Predecir que tanto el proceso cumple especificaciones 2. Apoyar a diseñadores de producto o proceso en sus modificaciones 3. Especificar requerimientos de desempeño para el equipo nuevo 4. Seleccionar proveedores 5. Reducir la variabilidad en el proceso de manufactura 6. Planear la secuencia de producción cuando hay un efecto interactivo de los procesos en las tolerancias

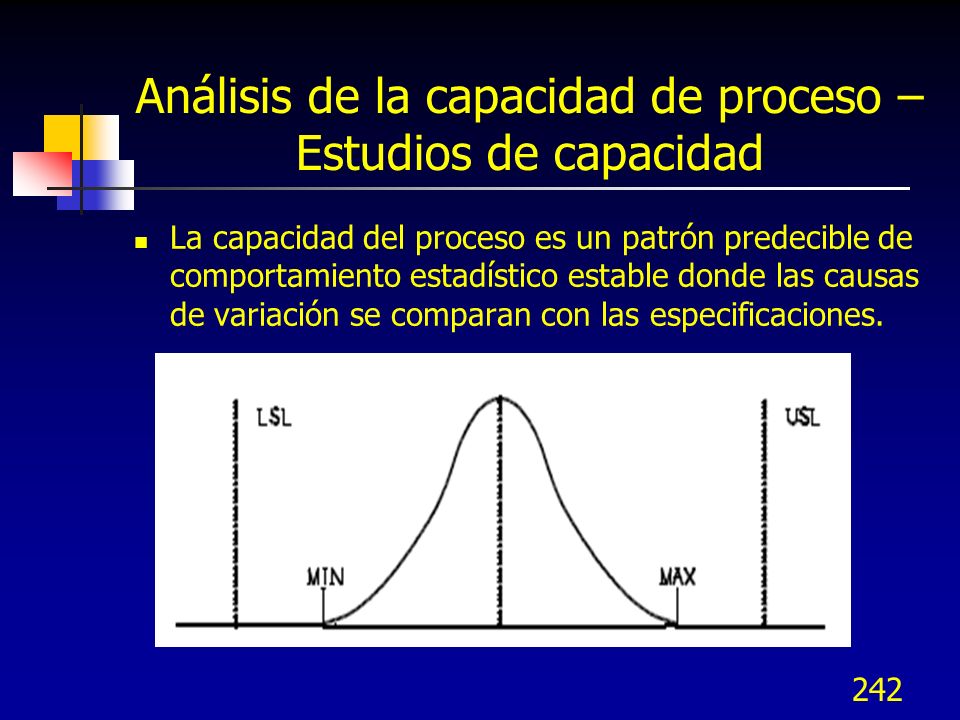

242 242 Análisis de la capacidad de proceso – Estudios de capacidad La capacidad del proceso es un patrón predecible de comportamiento estadístico estable donde las causas de variación se comparan con las especificaciones.

243 243 _X_X xi s Z LIE Especificación inferior LSE Especificación superior p= porcentaje de partes fuera de Especificaciones Análisis de la capacidad de proceso – Estudios de capacidad

244 244 ¿Cómo vamos a mejorar esto? Podemos reducir la desviación estándar... Podemos cambiar la media... O (lo ideal sería, por supuesto) que podríamos cambiar ambas Cualquiera que sea la mejora que lleve a cabo, asegúrarse que se mantenga

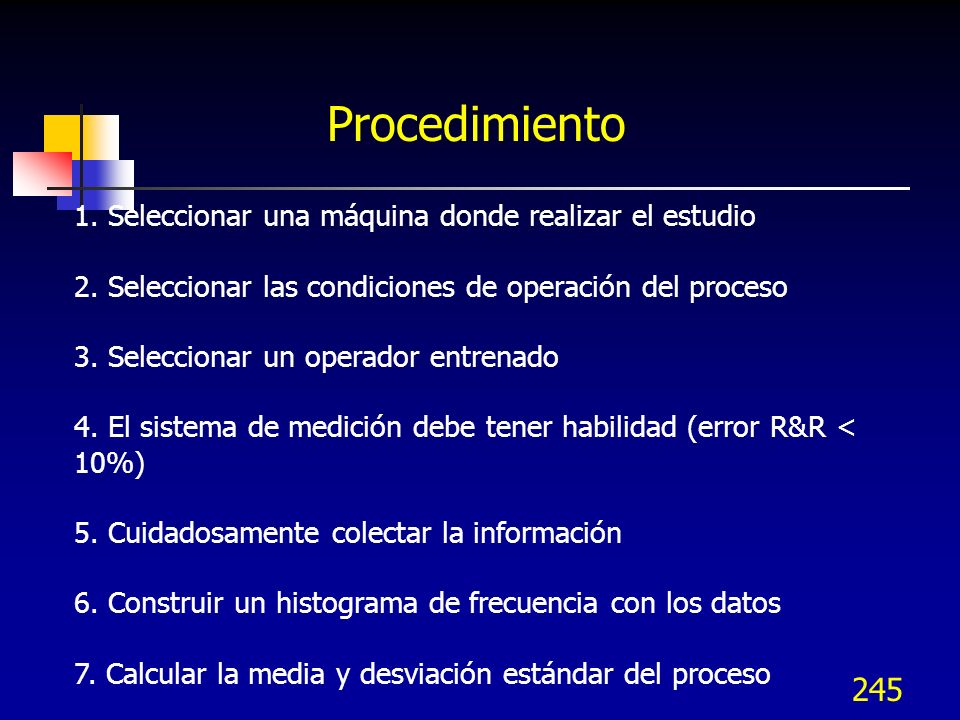

245 245 Procedimiento 1. Seleccionar una máquina donde realizar el estudio 2. Seleccionar las condiciones de operación del proceso 3. Seleccionar un operador entrenado 4. El sistema de medición debe tener habilidad (error R&R < 10%) 5. Cuidadosamente colectar la información 6. Construir un histograma de frecuencia con los datos 7. Calcular la media y desviación estándar del proceso

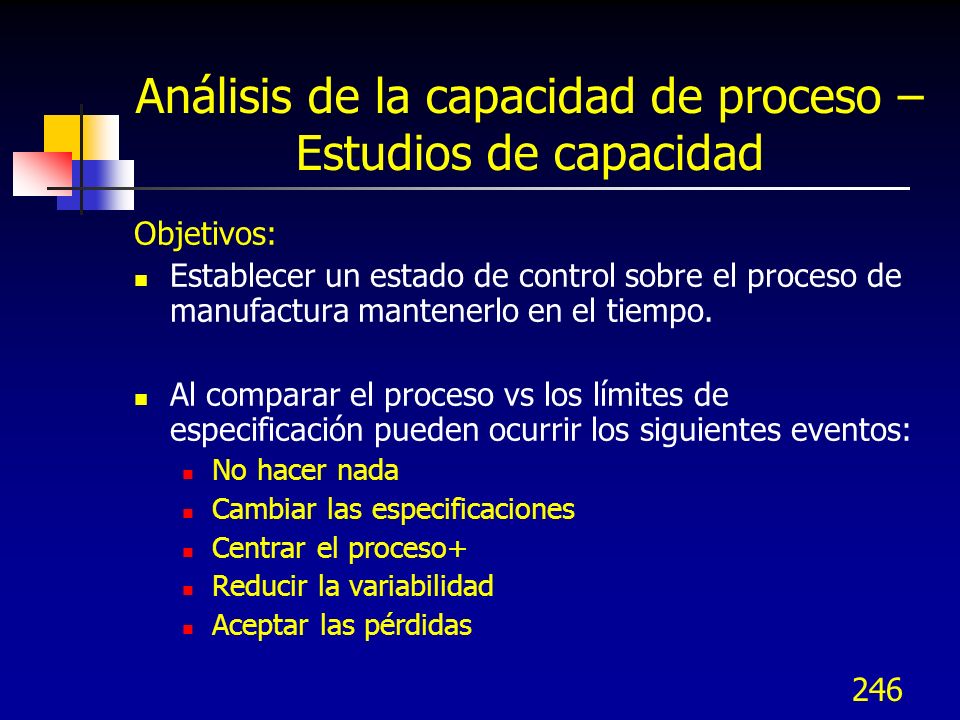

246 246 Objetivos: Establecer un estado de control sobre el proceso de manufactura mantenerlo en el tiempo. Al comparar el proceso vs los límites de especificación pueden ocurrir los siguientes eventos: No hacer nada Cambiar las especificaciones Centrar el proceso+ Reducir la variabilidad Aceptar las pérdidas Análisis de la capacidad de proceso – Estudios de capacidad

247 247 Identificación de características: Deben ser indicativas de un factor clave en la calidad del producto o proceso Debería ser posible ajustar el valor de la característica como factor de control Las condiciones de operación que afecten la característica medida deben ser identificadas y controladas El PPAP indica la evaluación una inicial de la capacidad Análisis de la capacidad de proceso – Estudios de capacidad

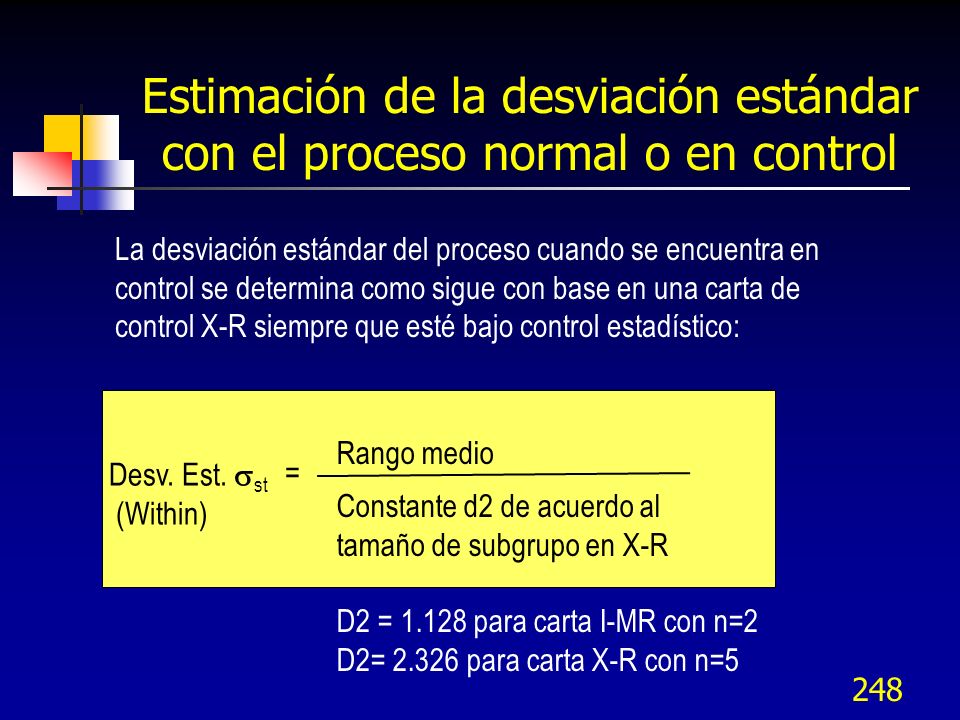

248 248 La desviación estándar del proceso cuando se encuentra en control se determina como sigue con base en una carta de control X-R siempre que esté bajo control estadístico: Desv. Est. st (Within) = Rango medio Constante d2 de acuerdo al tamaño de subgrupo en X-R D2 = para carta I-MR con n=2 D2= para carta X-R con n=5 Estimación de la desviación estándar con el proceso normal o en control

249 249 Límites de tolerancia natural del proceso LTNS = Media + 3*sigma LTNI = Media – 3*sigma Si los límites de especificación son: LIE y LSE El Cp = (LSE – LIE) / (LTNS – LTNI) debe ser mayor a 1

250 250 Los valores de Z inferior y Z superior se calculan de acuerdo a las fórmulas siguientes: Zi = LIE - promedio del proceso Desviación Estándar - st LSE - Promedio del proceso Desviación Estándar - st La fracción defectiva se calcula con la distribución normal estándar: P(Zi) = Área en tabla (-Z) P(Zs) = 1 – Área corresp. a Zs en tabla (+Z) Zs = Fracción defectiva = P(Zi) + P(Zs) Capacidad del proceso Zs y P(Zs) Fracción defectiva

251 251 El índice de capacidad potencial del Proceso (Cp) mide la variación del proceso en relación con el rango de Especificación. Cp = Tolerancia Variación del proceso = LSE - LIE 6 Desviaciones Estándar - st La relación de capacidad (CR) es la inversa del cálculo de Cp. Este índice le indica que porcentaje de la especificación está siendo usado por la variación del proceso. CR = Rango del proceso Tolerancia = 6 desviaciones estándar - st LSE - LIE Índices de Capacidad Potencial del proceso en control – Corto plazo Otro índice que toma en cuenta el centrado del proceso vs Media de Especificaciones M es:

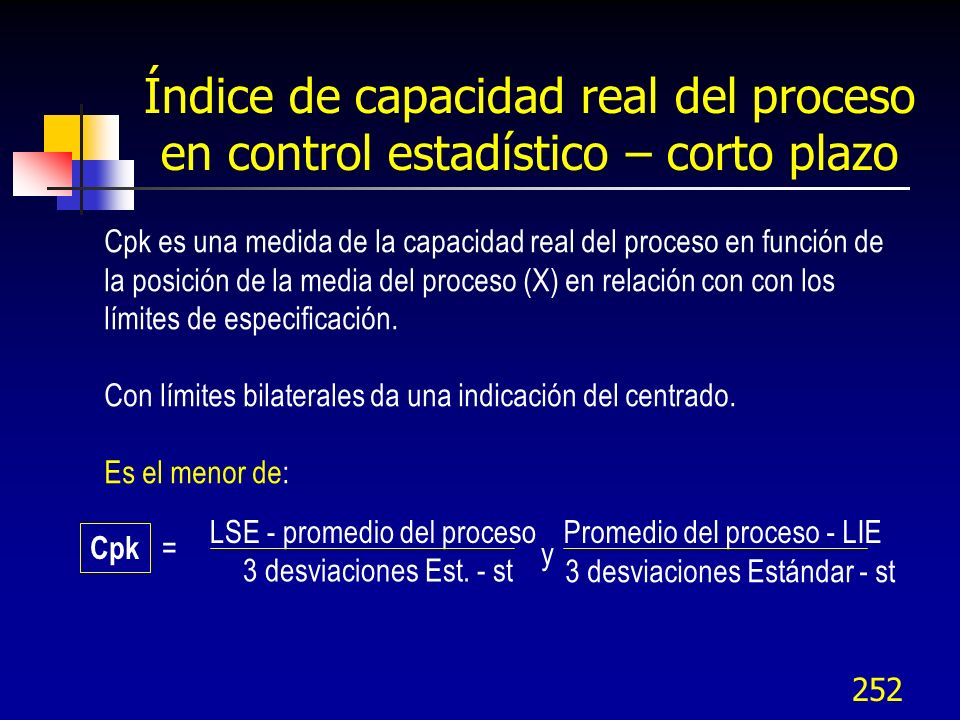

252 252 Cpk es una medida de la capacidad real del proceso en función de la posición de la media del proceso (X) en relación con con los límites de especificación. Con límites bilaterales da una indicación del centrado. Es el menor de: Cpk = LSE - promedio del proceso 3 desviaciones Est. - st y Promedio del proceso - LIE 3 desviaciones Estándar - st Índice de capacidad real del proceso en control estadístico – corto plazo

253 253 Cálculo de la capacidad del proceso Habilidad o capacidad potencial Cp = (LSE - LIE ) / 6 st Debe ser 1.33, si está entre 1 – 1.33 requiere mucho control, <1 inac. para tener el potencial de cumplir con especificaciones (LIE, LSE) Habilidad o capacidad real Cpk = Menor | Z I y Z S | / 3 El Cpk debe ser 1.33 para que el proceso cumpla especificaciones, entre 1 y 1.33 requiere control, <1 inac.

254 254 Tasa de falla vs Cp

255 255 Tasa de capacidad Tasa de capacidad l Cp = 6 st/ (LSE - LIE ) Debe ser 1 inac. para tener el potencial de cumplir con especificaciones (LIE, LSE) Índice Cpm basado en el índice de Taguchi, equivale al Cp tomando en cuenta el centrado: T = valor objetivo

256 256 Los valores de Z inferior y Z superior se calculan de acuerdo a las fórmulas siguientes: Zi = LIE - promedio del proceso Desviación Estándar - st LSE - Promedio del proceso Desviación Estándar - st La fracción defectiva se calcula con la distribución normal estándar: P(Zi) = Área en tabla (-Z) P(Zs) = 1 – Área corresp. a Zs en tabla (+Z) Zs = Fracción defectiva = P(Zi) + P(Zs) Capacidad del proceso Zs y P(Zs) Fracción defectiva

257 257 Capacidad de proceso a partir de Histogramas y Distribución normal

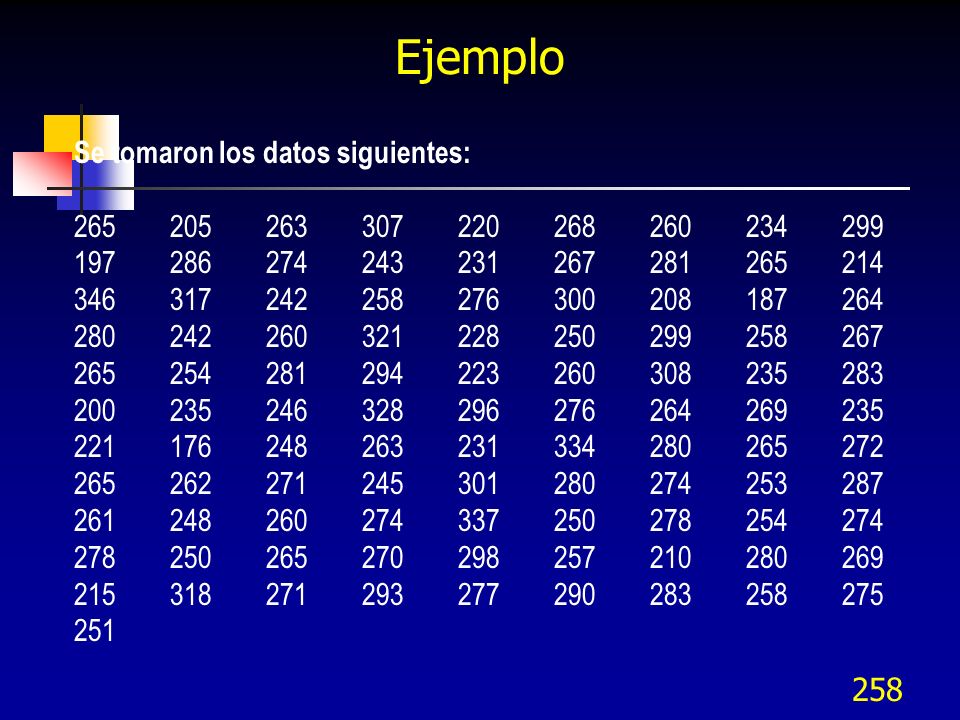

258 258 Ejemplo Se tomaron los datos siguientes:

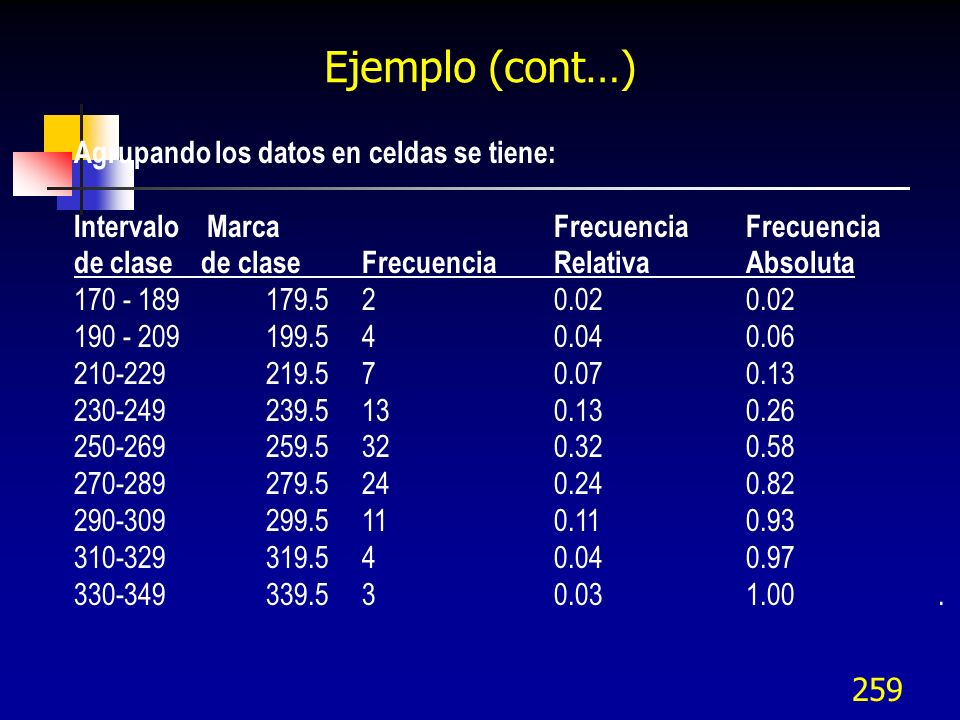

259 259 Ejemplo (cont…) Agrupando los datos en celdas se tiene: Intervalo Marca FrecuenciaFrecuencia de clase de claseFrecuenciaRelativa Absoluta

260 260 Ejemplo (cont…) El histograma es el siguiente (se observa con forma normal):

261 261 Ejemplo (cont…) Calculando la media y la desviación estándar se tiene: X-media = s = La variabilidad del proceso se encuentra en 6 = Si las especificaciones fueran LIE = 200 y LSE = 330 Cp = ( ) / < 1 no es hábil el proceso Zi = ( ) / Zs = ( ) / Cpk = menor de Zi y Zs < 1 el proceso no cumple especificaciones

262 262 Ejercicio Calcular la capacidad del proceso con la distribución de frecuencias siguiente considerando LIE = 530 y LSE = 580: IntervaloFrecuenciaFrecuencia de clase Marca de claseFrecuenciaRelativaAbsoluta

263 263 Ejemplo de capacidad de proceso

264 264 Interpretación de salida Minitab Desviación estándar Within se determina con R / d2, se usa para determinar los índices de capacidad a corto plazo Cp, Cpk y PPM Within Desviación estándar Overall det. Con la desviación estándar de los datos S/C4, donde C4=4(n–1)/(4n-3)), se usa para determinar los índices de Desempeño Pp, Ppk y PPM Overall El Observed Perfomance se determina comparando los datos de la muestra con las especificaciones

265 265 Capacidad a partir de cartas de control

266 266 EN CASOS ESPECIALES COMO ESTOS DONDE LAS VARIACIONES PRESENTES SON TOTALMENTE INESPERADAS TENEMOSUN PROCESO INESTABLE o IMPREDECIBLE. ? ? ? ?

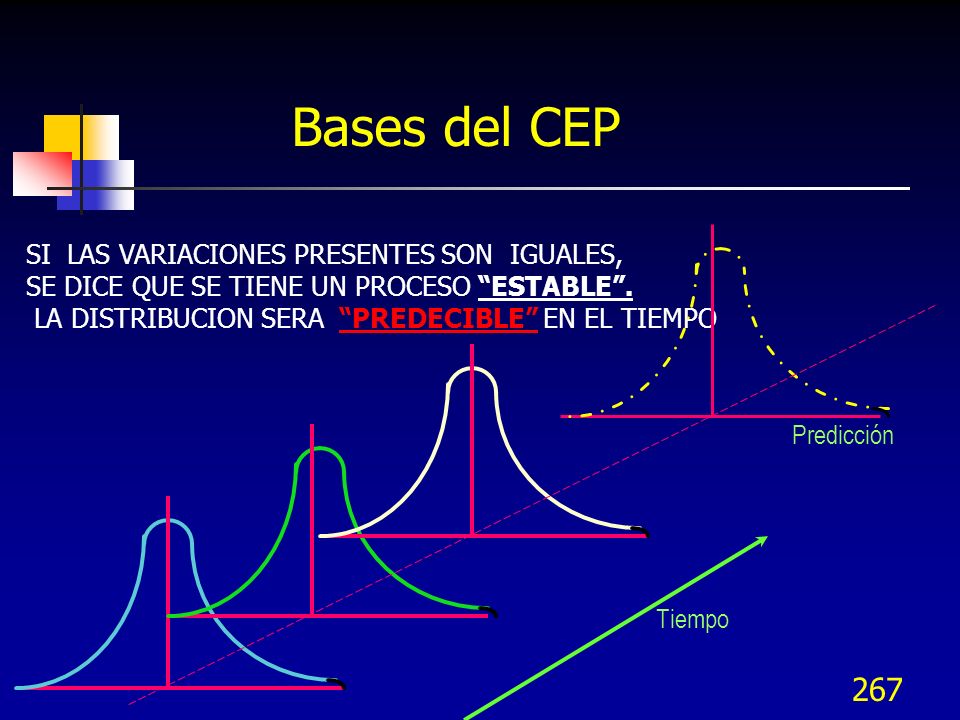

267 267 Bases del CEP SI LAS VARIACIONES PRESENTES SON IGUALES, SE DICE QUE SE TIENE UN PROCESO ESTABLE. LA DISTRIBUCION SERA PREDECIBLE EN EL TIEMPO Predicción Tiempo

268 268 Control y Capacidad de Proceso Control de Proceso: Cuando la única fuente de variación es normal o de causa común, se dice que el proceso esta operando en CONTROL. Capacidad de Proceso: Medición estadística de las variaciones de causa común que son demostradas por un proceso. Un proceso es capaz cuando la causa común de variación cae dentro de las especificaciones del cliente. La capacidad no se puede determinar a menos que el proceso se encuentre en Control y Estable.

269 269 Proceso en Control Estadístico La distribución de la mayoría de las características medidas forman una curva en forma de campana o normal, si no hay causas especiales presentes, que alteren la normalidad. ¿cuales son las causas comunes?| Distribución del Proceso Area entre 0 y 1s -Probabilidad de Ocurrencia _ x= media s= sigma; es la desviación estándar; medida de la variación del proceso. 14 % 2% -3s -2s -1s x +1s +2s 3s 99.73% 34% x

270 270 Ejemplo de carta de control X-R

271 271 Desviación estándar: Si el proceso sigue una distribución normal y está en control estadístico, entonces la desviación estándar puede ser estimada de: Para procesos nuevos, se puede estimar la capacidad del proceso de una producción piloto Estudios de capacidad

272 272 Desviación Estándar del proceso Donde, = Desviación estándar de la población d 2 = Factor que depende del tamaño del subgrupo en la carta de control X - R C 4 = Idem al anterior para una carta X - S NOTA: En una carta por individuales, d2 se toma para n = 2 y Rango Medio= Suma rangos / (n -1) Donde, = Desviación estándar de la población d 2 = Factor que depende del tamaño del subgrupo en la carta de control X - R C 4 = Idem al anterior para una carta X - S NOTA: En una carta por individuales, d2 se toma para n = 2 y Rango Medio= Suma rangos / (n -1) = R = S d 2 c 4

273 273 Capacidad de proceso Cuando las causas comunes son la única variación: C p El índice de capacidad potencial del proceso compara la amplitud del proceso con la amplitud especificada. Cp = (LSE - LIE) / 6 C pk El índice de capacidad real del proceso compara la media real con el límite de especificaciones más cercano (LE) a esta. Cpk = LE – Xmedia Cpk = menor |Z 1 ; Z 2 | / 3 3

274 274 Ejemplo (carta X - R) De una carta de control X - R (con subgrupo n = 5) se obtuvo lo siguiente, después de que el proceso se estabilizó quedando sólo con causas comunes: Xmedia de medias = Rmedio = 77.3 Por tanto estimando los parámetros del proceso se tiene: = X media de medias = Rmedio / d2 =77.3 / = [ d2 para n = 5 tiene el valor 2.326] Si el límite de especificación es: LIE = 200. El Cpk = ( ) / (77.3) (3) = 0.64 por tanto el proceso no cumple con las especificaciones

275 275 Ejemplo (carta X - S) De una carta de control X - S (con subgrupo n = 5) se obtuvo lo siguiente, después de que el proceso se estabilizó quedando sólo con causas comunes: Xmedia de medias = 100Smedio = 1.05 Por tanto estimando los parámetros del proceso se tiene: = X media de medias = Smedio / C 4 = 1.05 / 0.94 = [ C 4 para n = 5 tiene el valor 0.94 ] Si el límite de especificación es: LIE = 85 y el LSE = 105. El Cpk = ( ) / (1.117 ) (3) = El Cp = ( ) / 6 (1.117 ) = por tanto el proceso es capaz de cumplir con especificaciones

276 276 Ejercicios 1) De una carta de control X - R (con subgrupo n = 8) se obtuvo lo siguiente, después de que el proceso se estabilizó quedando sólo con causas comunes (LIE = 36, LSE = 46): Xmedia de medias = 40Rmedio = 5 2) De una carta de control X - S (con subgrupo n = 6) se obtuvo lo siguiente, después de que el proceso se estabilizó quedando sólo con causas comunes (LIE = 15, LSE = 23): Xmedia de medias = 20Smedio = 1.5

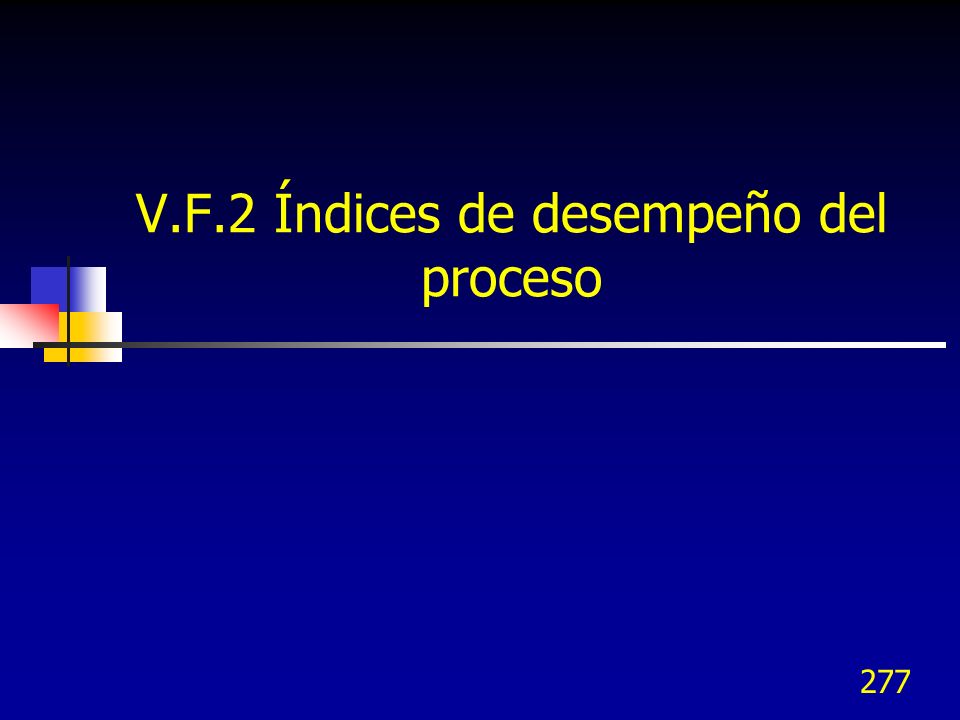

277 277 V.F.2 Índices de desempeño del proceso

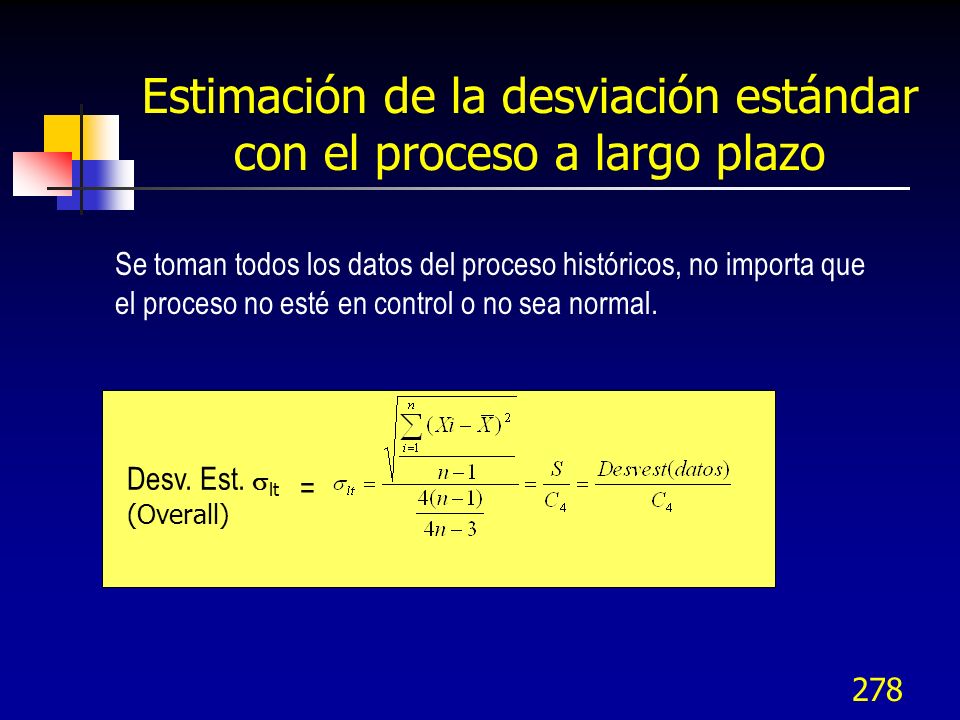

278 278 Se toman todos los datos del proceso históricos, no importa que el proceso no esté en control o no sea normal. Desv. Est. lt (Overall) = Estimación de la desviación estándar con el proceso a largo plazo

279 279 El índice de desempeño potencial del Proceso (Pp) mide la variación del proceso en relación con el rango de Especificación. Pp = Tolerancia Variación del proceso = LSE - LIE 6 Desviaciones Estándar - lt La relación de capacidad (CR) es la inversa del cálculo de Cp. Este índice le indica que porcentaje de la especificación está siendo usado por la variación del proceso. CR = Rango del proceso Tolerancia = 6 desviaciones Est. - lt LSE - LIE Índices de desempeño Potencial del proceso – Largo plazo

280 280 Ppk es una medida del desempeño real del proceso en función de la posición de la media del proceso (X) en relación con con los límites de especificación. Con límites bilaterales da una indicación del centrado. Es el menor de: Ppk = LSE - promedio del proceso 3 desviaciones est. - lt y Promedio del proceso - LIE 3 desviaciones Estándar - lt Índice de desempeño real del proceso – largo plazo

281 281 Cálculo del desempeño del proceso a lago plazo Índice de desempeño potencial Pp = (LSE - LIE ) / 6 lt Debe ser 1 de preferencia >1.33 para tener el potencial de cumplir con especificaciones (LIE, LSE) Índice de desempeño real Ppk = Menor | Z I y Z S | / 3 El Ppk debe ser 1 para que el proceso cumpla especificaciones de preferencia > 1.33

282 282 IIIF.3 Capacidad a corto y a largo plazo

283 283 Corto y largo plazos Corto plazo: Es un periodo corto de tiempo en el cual no hay cambios significativos en el proceso en relación a las 6Ms (personal, materiales, métodos, medio ambiente, mediciones, máquinas) Largo Plazo Es el periodo de tiempo en el cual ya han ocurrido todos los cambios posibles en el proceso, se trata de información histórica

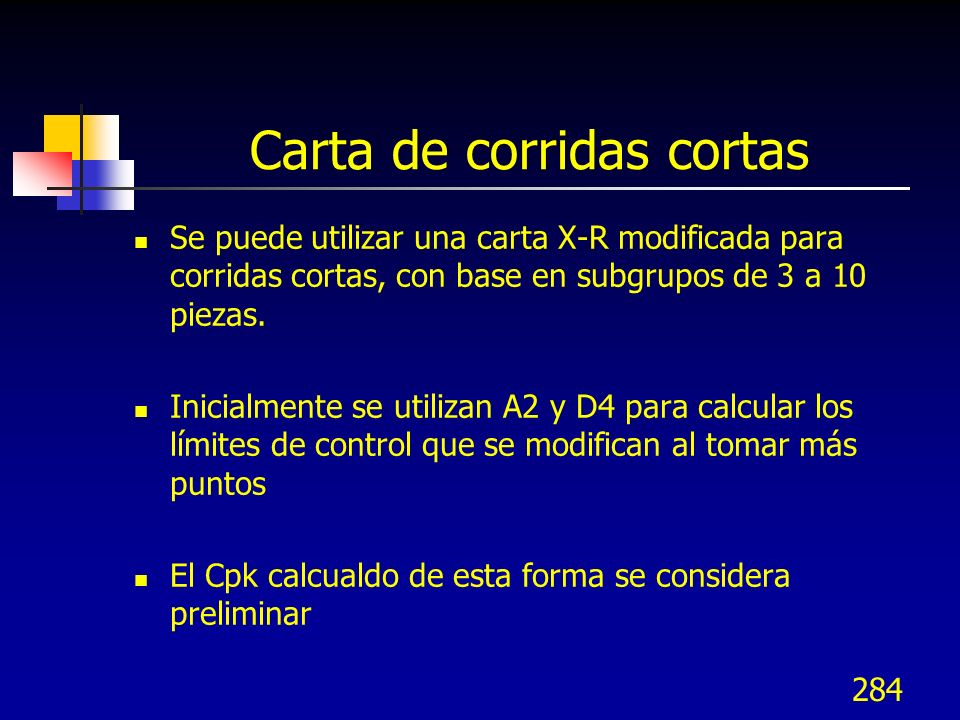

284 284 Carta de corridas cortas Se puede utilizar una carta X-R modificada para corridas cortas, con base en subgrupos de 3 a 10 piezas. Inicialmente se utilizan A2 y D4 para calcular los límites de control que se modifican al tomar más puntos El Cpk calcualdo de esta forma se considera preliminar

285 Corto y largo plazos Los índices de capacidad del proceso Cp y Cpk se consideran a corto plazo, cuando no se presentan cambios en el proceso (en las 6 Ms) Los índices de desempeño Pp y Ppk se consideran a largo plazo con datos históricos cuando ya han sucedido todos los cambios en el proceso 285

286 286 V.F.4 Análisis de la Capacidad de procesos no normales

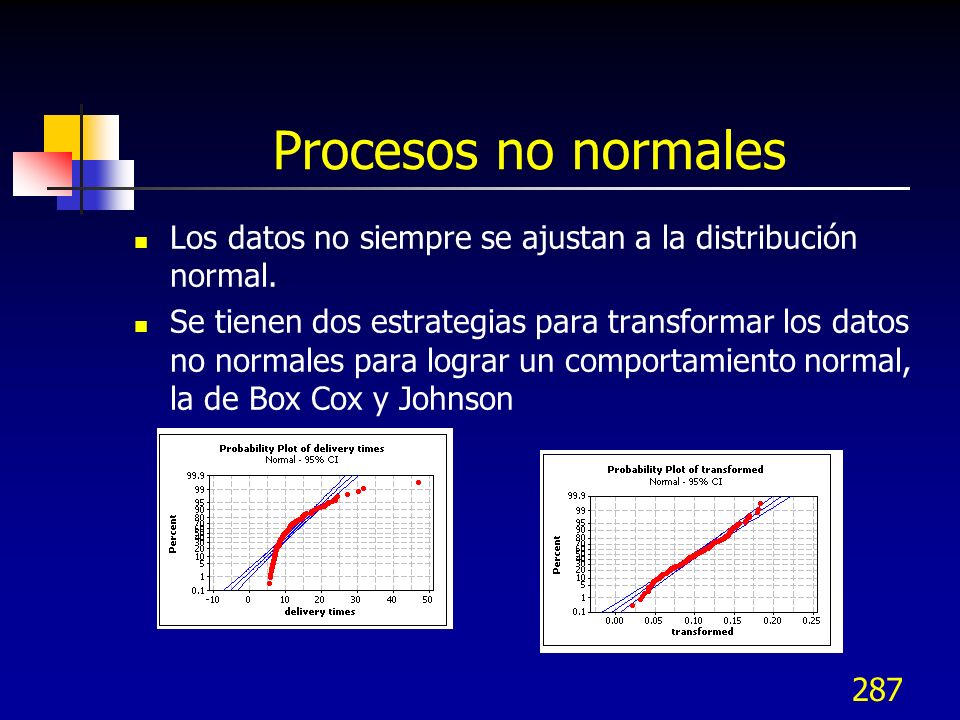

287 287 Procesos no normales Los datos no siempre se ajustan a la distribución normal. Se tienen dos estrategias para transformar los datos no normales para lograr un comportamiento normal, la de Box Cox y Johnson

288 288 Transformación de Box Cox Minitab encuentra una transformación óptima (W = Y**Lamda) Está limitada a datos positivos. Asume que los datos están en subgrupos para permitir un análisis dentro del subgrupo La transformación de potencia de Box-Cox dada por:

289 289 Procesos no normales Dadas las observaciones X1, X2, X3,….., Xn, seleccionar la potencia que maximice el logaritmo de la función de máxima verosimilitud Con la media aritmética de los datos transformados dada por:

290 290 Capacidad de procesos no normales transformando datos con Box - Cox Con archivo de Minitab TILES.MTW, lamda = 0.5

291 291 Capacidad de procesos no normales transformando datos con Box - Cox Con la raíz cuadrada de los datos y de los límites de especificaciones se tiene:

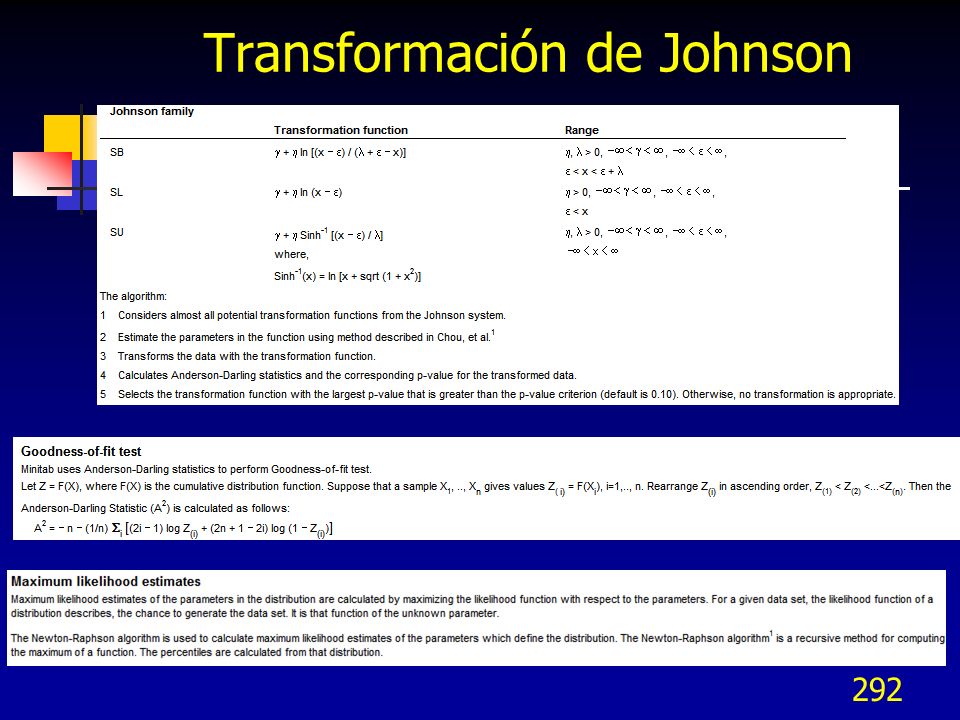

292 292 Transformación de Johnson Minitab selecciona la función de transformación de tres tipos de funciones (SB, SL y SU), para tener muchas opciones

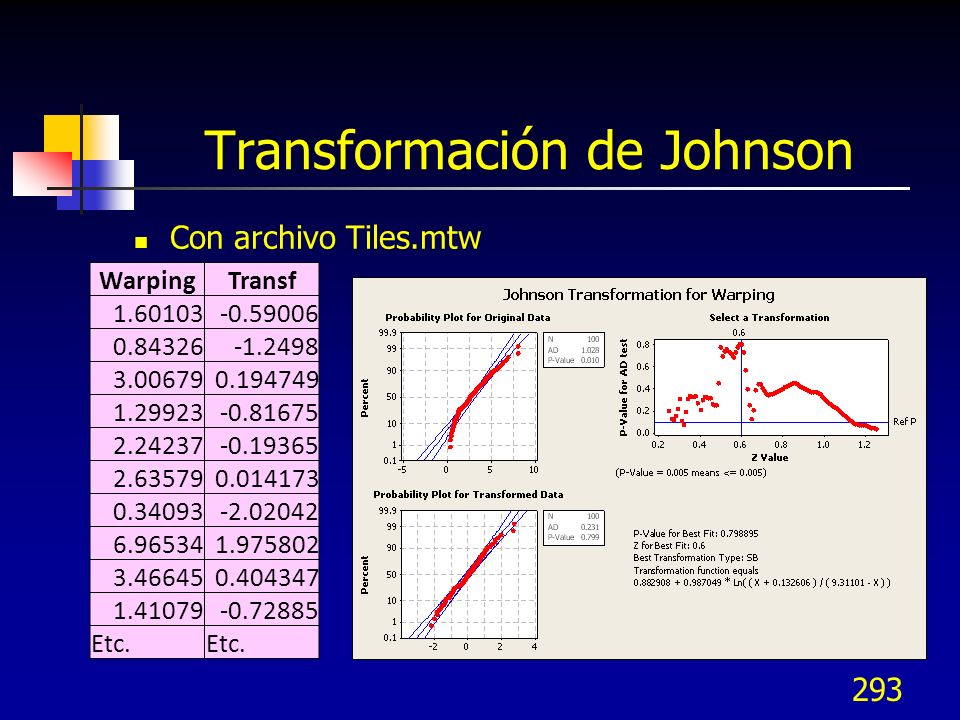

293 Transformación de Johnson Con archivo Tiles.mtw 293 WarpingTransf Etc.

294 294 Capacidad con distribuciones diferentes a la normal Se pueden utilizar otras distribuciones que ajusten a los datos no normales para determinar el Pp y el Ppk

295 295 Capacidad de procesos no normales usando la distribución de Weibull Con archivo de Minitab TILES.MTW

296 296 Capacidad de procesos por Pearson Independientemente de si los datos siguen una distribución normal o no, se pueden calcular los índices de capacidad y habilidad de proceso determinando los valores de los Percentiles o límites de control equivalentes a un área bajo la curva de 0.135% de cada lado de la misma. Este método ha sido propuesto por Clements (1989) con base en las curvas de Karl Pearson (1893), para ello, es necesario caracterizar la curva de distribución de acuerdo a su posición (Media), dispersión (Desviación Estándar) y forma (Grado de asimetría mediante el Sesgo y grado de achatamiento o Kurtosis).

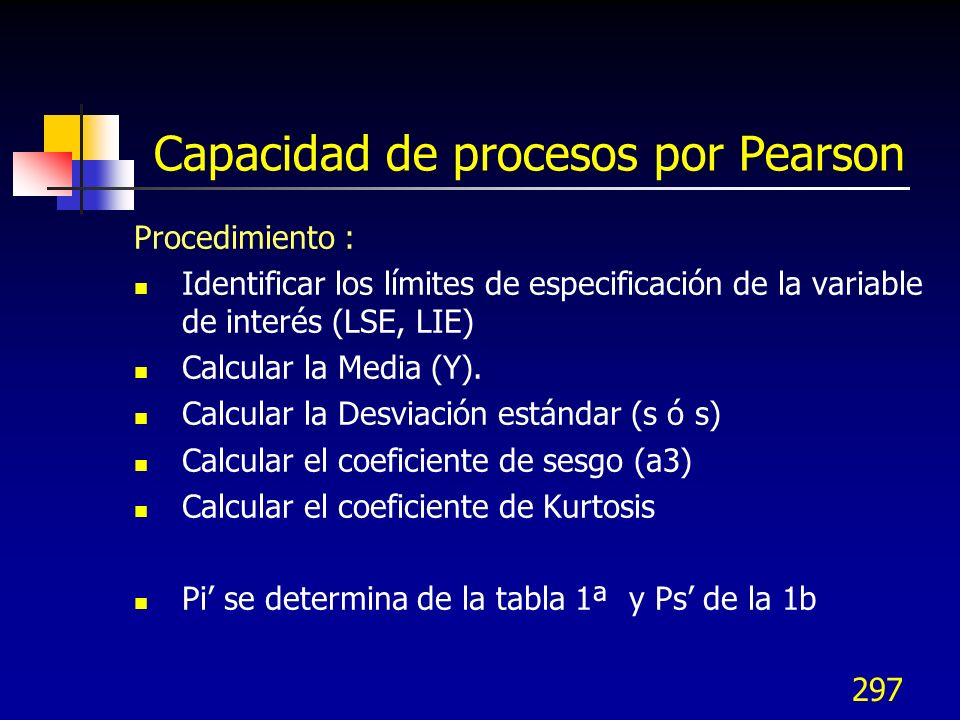

297 297 Capacidad de procesos por Pearson Procedimiento : Identificar los límites de especificación de la variable de interés (LSE, LIE) Calcular la Media (Y). Calcular la Desviación estándar (s ó s) Calcular el coeficiente de sesgo (a3) Calcular el coeficiente de Kurtosis Pi se determina de la tabla 1ª y Ps de la 1b

298 298 Capacidad de procesos por Pearson Cálculo del sesgo: Donde : momento 3 = m 3 = ( (y i – y) 3 )/n a 3 = n. (n-1)(n-2) i=1 n ( ) y i – y s 3 O bien : a 3 > 0a 3 < 0 a 3 = 0

299 299 Capacidad de procesos por Pearson Calcular el coeficiente de curtosis (a 4 -3) a 4 = m 4 / 4 Donde : momento 4 = m 4 = ( (y i – y) 4 )/n a 4 -3 = n (n+1). (n-1)(n-2)(n-3) i=1 n ( ) y i – y s 4 { } 3 (n-1) 2. (n-2)(n-3) - O bien : Curva Leptocúrtica : a 4 > 3 Curva Mesocúrtica : a 4 = 3 Curva Platicúrtica : a 4 < 3

300 300 Con Minitab Stat > Basic Statistics > Display descriptive statistics >> Graphs... >> Graphical Summary

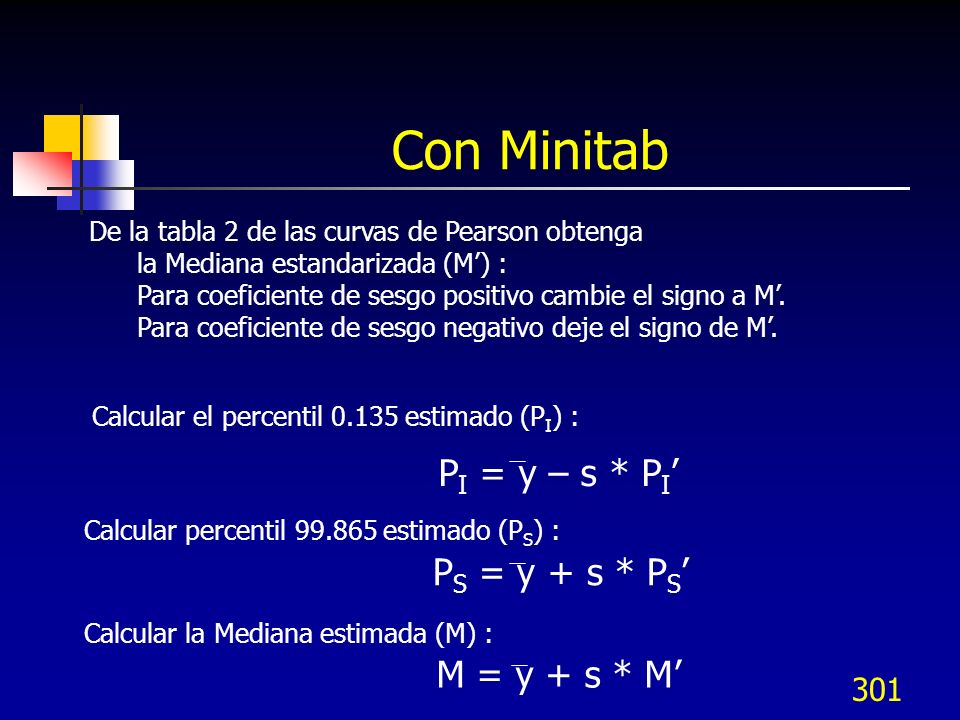

301 301 Con Minitab De la tabla 2 de las curvas de Pearson obtenga la Mediana estandarizada (M) : Para coeficiente de sesgo positivo cambie el signo a M. Para coeficiente de sesgo negativo deje el signo de M. Calcular el percentil estimado (P I ) : P I = y – s * P I Calcular percentil estimado (P S ) : P S = y + s * P S Calcular la Mediana estimada (M) : M = y + s * M

302 302 Con Minitab Calcular el índice de capacidad potencial de proceso (Pp). LSE - LIE P S - P I Pp = Calcular el índice de habilidad del proceso (Ppk) Ppk = min {Ppi, Pps} M - LIE M - P I Ppi = LSE – M P S - M Pps =

303 Tabla 1a de Pearson

304 Tabla 1b de Pearson

305 Tabla 2 de Pearson

306 Procedimiento : Obtener el índice de capacidad potencial de proceso a corto plazo (Cp) y el índice de capacidad real de proceso a largo plazo (Ppk). Calcular el índice de desempeño potencial de proceso (Zcp). Zst = 3 Cp (P/especif. Bilaterales) Zst = 3 Cpk (P/especif. Unilaterales) Calcular el índice de desempeño real de proceso (Zlp): Zlt = 3 Ppk Calcule el índice de desempeño entre grupos (Zshift): Zshift = Zst - Zlt Índices de desemepeño

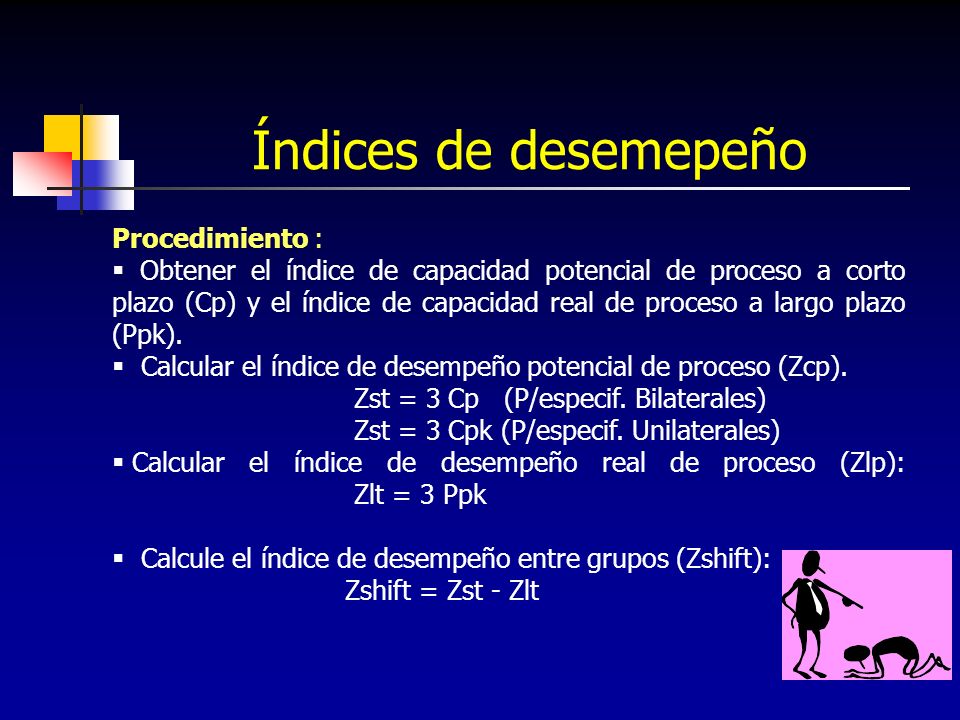

307 Índices de desempeño Analice la información; se consideran como valores aceptables los siguientes: Zlt > 3 ; Zst > 4 ; Zshift < 1.5 Zst Zshift Zlp = 4 Zlp =5 Zlp =3 Zlp =2 Zlp =1 Zlp =0 Zlp =-1 Control Capacidad/Diseño/Tecnología Zst Zshift Control Capacidad/Diseño/Tecnología Bueno Malo Bueno Estado deseado Pobre control Pobre capacidad Pobre control y pobre capacidad

308 308 V.F.5 Capacidad de procesos por atributos

309 309 Capacidad de proceso para datos por atributos En este caso la capacidad del proceso es la proporción media de producto no conforme Para cartas p y np, la capacidad del proceso es la p media de fracción no conforme. Se puede usar 1 – p. Para cartas c, la capacidad del proceso es el promedio de las no conformidades, c media, para una muestra fija de tamaño n. Para cartas u, la capacidad del proceso es el promedio de las no conformidades por unidad, u media

310 310 V.E.6 Capacidad de procesos bajo Seis Sigma

311 311 Capacidad de procesos bajo Seis Sigma Motorola notó que muchas operaciones en productos complejos tendían a desplazarse 1.5 sobre el tiempo, por tanto un proceso de 6 a la larga tendrá 4.5 hacia uno de los límites de especificación, generando 3.4 DPMOs (defectos por millón de oportunidades)

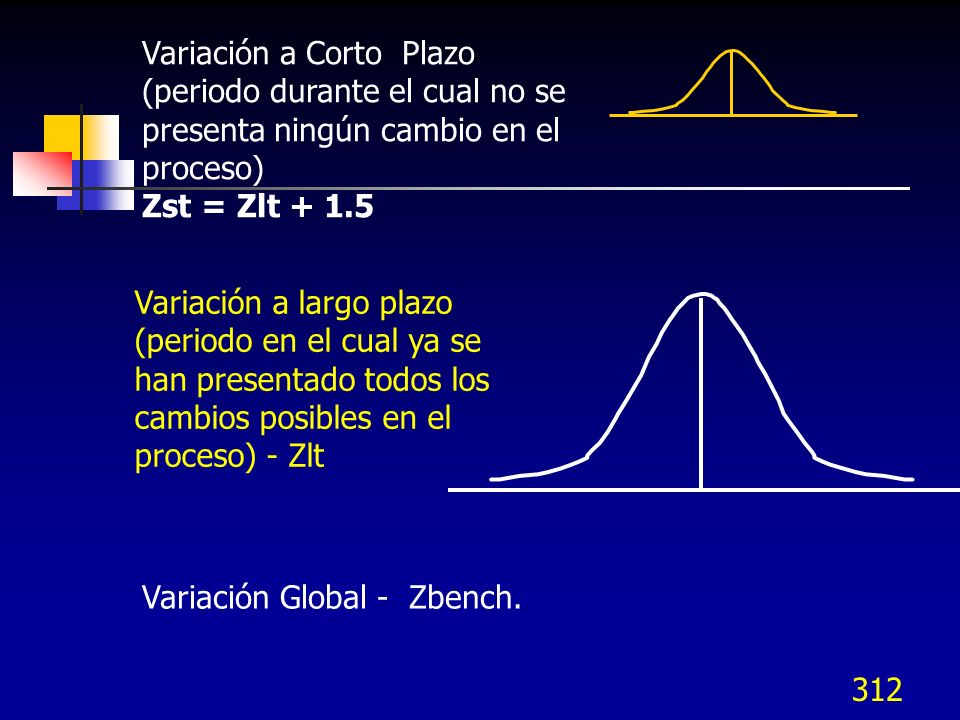

312 312 Variación a Corto Plazo (periodo durante el cual no se presenta ningún cambio en el proceso) Zst = Zlt Variación a largo plazo (periodo en el cual ya se han presentado todos los cambios posibles en el proceso) - Zlt Variación Global - Zbench.

313 313 DNOSAJJMAMFEDNOSAJJMAMFE 3.5 Salida Mes Variabilidad Total (Natural) Variabilidad entre subgrupos Variabilidad combinada dentro del subgrupo += LIE Capacidad a Largo Plazo LSE Capacidad a Corto Plazo Capacidad en el corto y largo plazo

314 314 Rendimiento de la capacidad real Recibo de partes del proveedor 45,000 Unidades desperdiciadas 51,876 Unidades desperdiciadas Correcto la primera vez Después de la inspección de recepción De las operaciones de Maquinado En los puestos de prueba - 1er intento 125,526 unidades desperdiciadas por millón de oportunidades 28,650 Unidades desperdiciadas 95.5% de rendimiento 97% de rendimiento 94.4% de rendimiento YRT =.955*.97*.944 = 87.4% 1,000,000 unidades

315 315 Ejemplos de defectos / unidad Determinar DPU en la producción de 100 unidades DPU = D/U = ( )/100=0.46 Si cada unidad tiene 6 oportunidades para defecto (características A, B, C, D, E y F), calcular DPO y DPMO DPO = DPU / O = 0.46/6 = DPMO = 78,333 Defectos Unidades702064

316 316 Relaciones de sigmas La probabilidad de uno o más defectos es: P(d) = 1- Yrt = 1 – FPY o P(d) = 1 – Yrt para varios procesos Si se tiene FPY = 95% P(d) = 0.05 Entonces la Z a largo plazo se encuentra en tablas como Zlt = sigma y por tanto la Zst a corto plazo es: Zst = (corrimiento) = 3.145

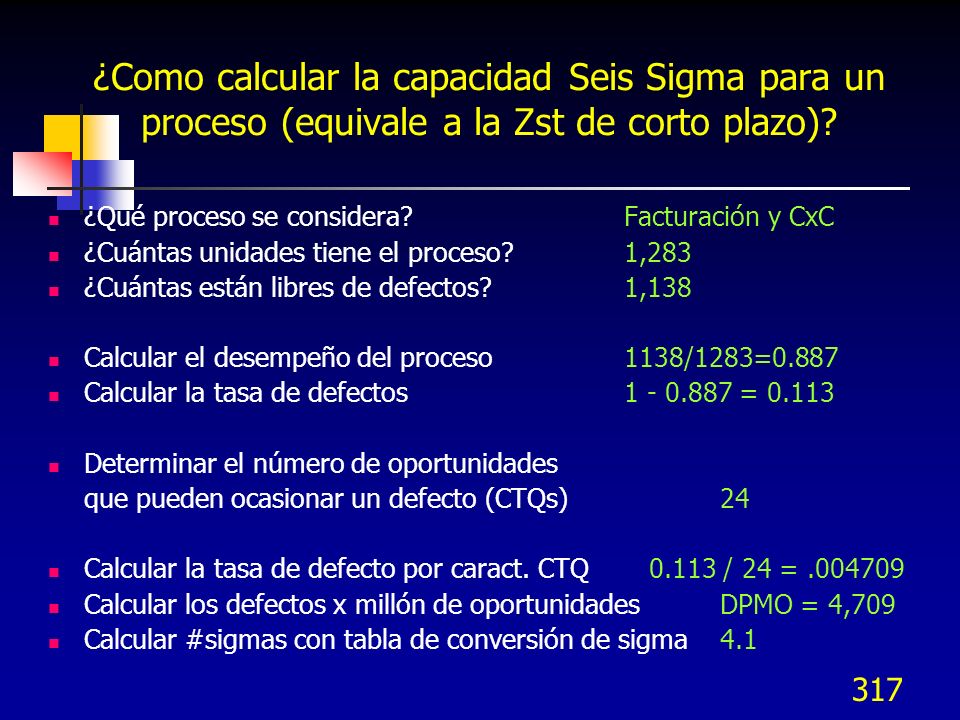

317 317 ¿Como calcular la capacidad Seis Sigma para un proceso (equivale a la Zst de corto plazo)? ¿Qué proceso se considera?Facturación y CxC ¿Cuántas unidades tiene el proceso?1,283 ¿Cuántas están libres de defectos?1,138 Calcular el desempeño del proceso1138/1283=0.887 Calcular la tasa de defectos = Determinar el número de oportunidades que pueden ocasionar un defecto (CTQs)24 Calcular la tasa de defecto por caract. CTQ / 24 = Calcular los defectos x millón de oportunidades DPMO = 4,709 Calcular #sigmas con tabla de conversión de sigma4.1

318 318 Planta escondida $1/Unit Rework Y 1 =0.90 Y 2 =0.90 Y 3 =

319 319 La eficiencia rolada $1/Unit Reproceso – YRT = Probabilidad de un defecto/unidad = 1 – 0.67 = 0.33 = 33% 1 + (1 – Y RT ) = Numero de unidades equivalentes iniciadas para producir una unidad buena = 1 + ( ) = 1.33 Y RT = e - DPU = e - (40/100) = e = 0.67 = 67% Aproximando de Binomial a Poisson : 0.9 x 0.9 x 0.9 x 0.9 = = 66/100 = 0.66 = 66% Y RT = p i=1n Y i =

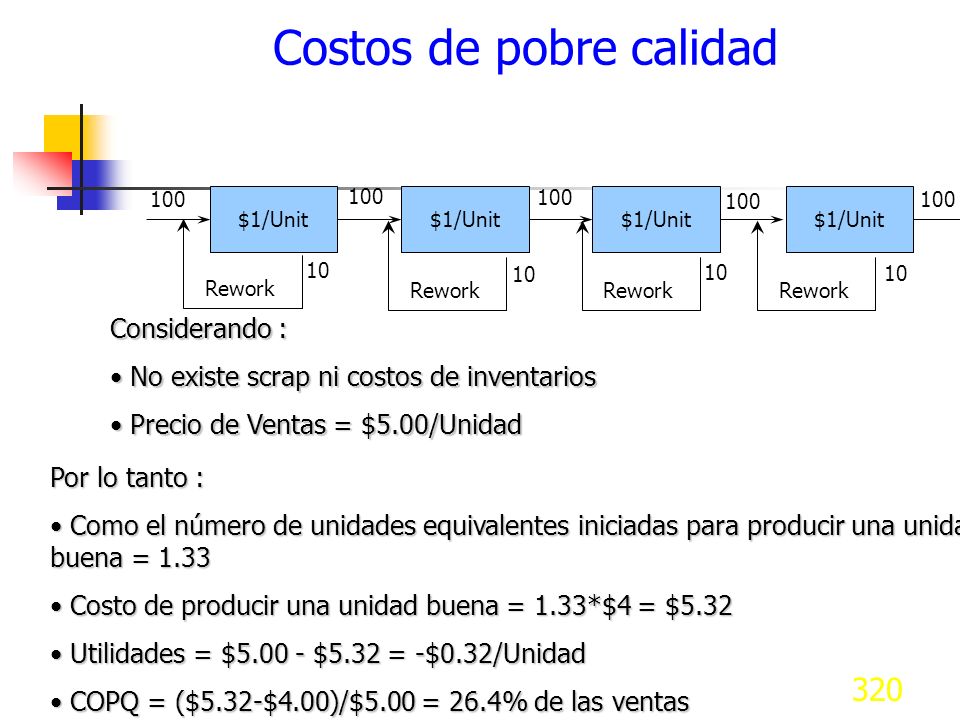

320 320 Costos de pobre calidad $1/Unit Rework Considerando : No existe scrap ni costos de inventarios No existe scrap ni costos de inventarios Precio de Ventas = $5.00/Unidad Precio de Ventas = $5.00/Unidad Por lo tanto : Como el número de unidades equivalentes iniciadas para producir una unidad buena = 1.33 Como el número de unidades equivalentes iniciadas para producir una unidad buena = 1.33 Costo de producir una unidad buena = 1.33*$4 = $5.32 Costo de producir una unidad buena = 1.33*$4 = $5.32 Utilidades = $ $5.32 = -$0.32/Unidad Utilidades = $ $5.32 = -$0.32/Unidad COPQ = ($5.32-$4.00)/$5.00 = 26.4% de las ventas COPQ = ($5.32-$4.00)/$5.00 = 26.4% de las ventas

321 321 Eficiencias y DPMOs PPMs El desempeño de un proceso también puede ser expresado en términos de eficiencia. Las 3 eficiencias más usadas son : Eficiencia de primer paso (bien a la primera vez), eficiencia final (Yfinal) o First Time Yield (YFT) Eficiencia rolada o Rolled-Throughput Yield (YRT) Eficiencia Normalizada (Ynorm)

322 322 Eficiencias y DPMOs PPMs Eficiencia de primer paso (bien a la primera vez), eficiencia final (Yfinal) o First Time Yield (YFT) Y final = Número de unidades buenas antes de retrabajo Número de unidades probadas ó evaluadas

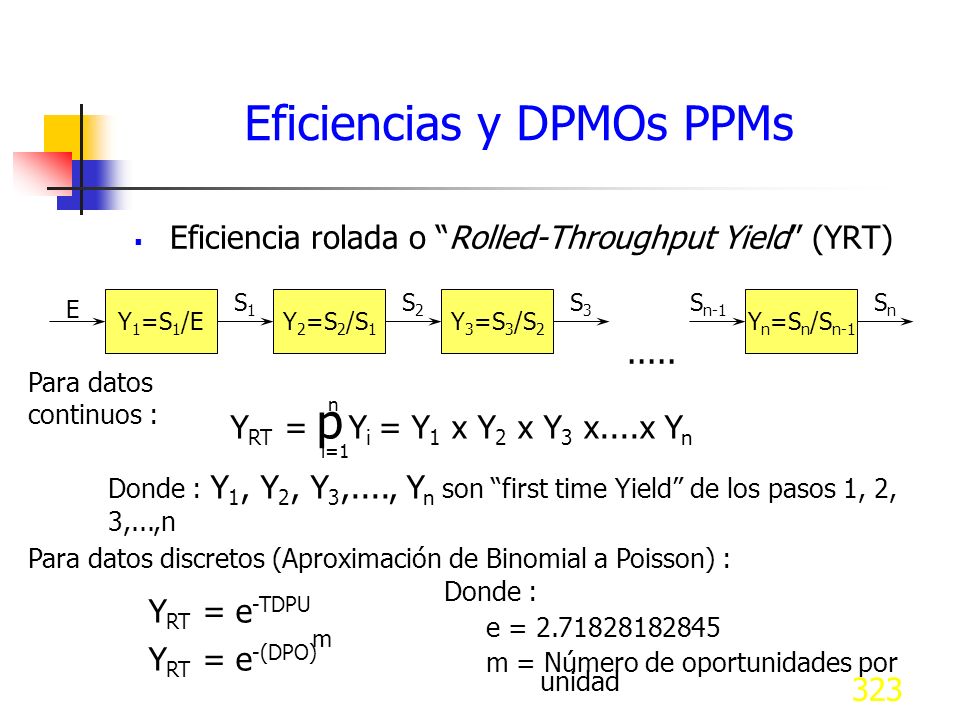

323 323 Eficiencias y DPMOs PPMs Eficiencia rolada o Rolled-Throughput Yield (YRT) Y 1 =S 1 /EY 2 =S 2 /S 1 Y 3 =S 3 /S 2 Y n =S n /S n E S 1 S 2 S 3 S n-1 S n Donde : e = m = Número de oportunidades por unidad Para datos continuos : Y RT = p i=1 n Y i = Y 1 x Y 2 x Y 3 x....x Y n Para datos discretos (Aproximación de Binomial a Poisson) : Y RT = e -TDPU Y RT = e -(DPO) m Donde : Y 1, Y 2, Y 3,...., Y n son first time Yield de los pasos 1, 2, 3,...,n

324 324 Eficiencias y DPMOs PPMs Eficiencia Normalizada (Ynorm) Y norm = (Y RT ) 1/k Cálculo de DPU a partir de la Eficiencia : DPU = 1 - Y Eficiencia a partir de PPMs : Y = 1 – (PPM/1000,000) Cálculo de la Eficiencia Normalizada (Y norm ) :

325 325 Relaciones con el rendimiento Y La probabilidad de encontrar X defectos con la distribución de Poisson es: X es un entero y DPU > 0 Para el caso de que X sea cero se tiene Rendimiento o FRC = P(X=0) = Exp(-DPU)

326 326 Fórmulas de desempeño

327 327 Rolled Troughput Yield (Yrt) Yrt es el cálculo acumulativo del índice de defectos a lo largo de procesos múltiples La probabilidad de un defecto es 1 – P(Yrt) = 0.05

328 328 Tablero de control de variable discreta Se utiliza cuando se va a evaluar el desempeño de un CTQ, pero hay desempeños parciales en el tiempo. Defina el defecto, la unidad y el número de oportunidades por unidad Defina que es un corto plazo Evalúe el desempeño en DPMO y Z del CTQ en varios (k) cortos plazos

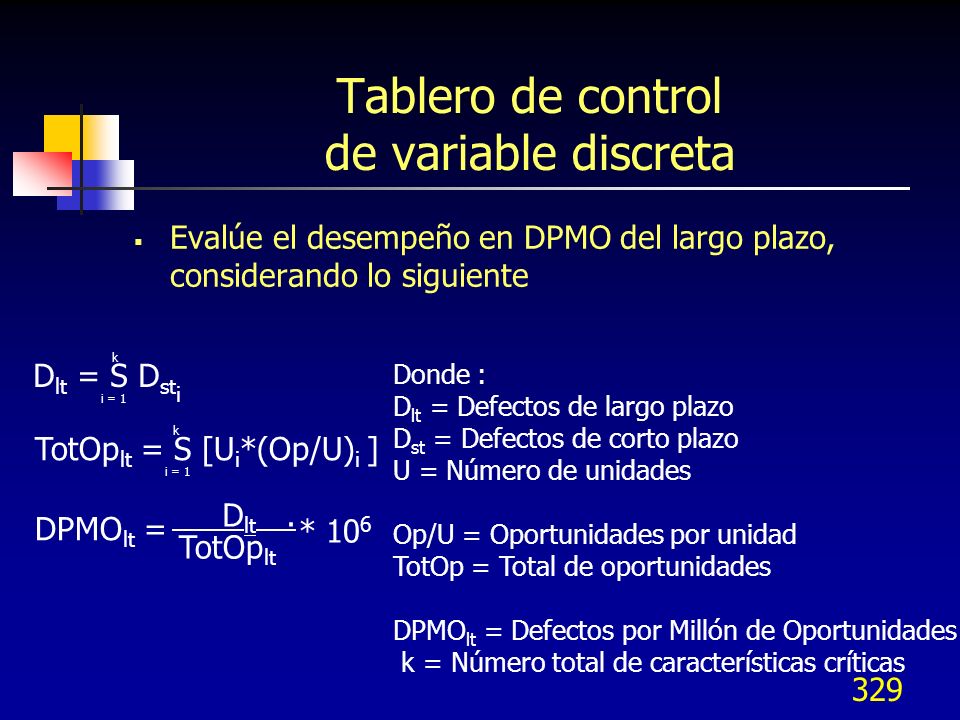

329 329 Tablero de control de variable discreta Evalúe el desempeño en DPMO del largo plazo, considerando lo siguiente D lt = S D st i i = 1 k TotOp lt = S [U i *(Op/U) i ] i = 1 k DPMO lt = D lt. TotOp lt * 10 6 Donde : D lt = Defectos de largo plazo D st = Defectos de corto plazo U = Número de unidades Op/U = Oportunidades por unidad TotOp = Total de oportunidades DPMO lt = Defectos por Millón de Oportunidades k = Número total de características críticas

330 330 Tablero de control de variable discreta Con los DPMOlt evalúe la Zlt Identifique la Z de corto plazo más pequeña y ésta será la Zst Calcule la Zshift considerando que : Z shift = Z st - Z lt

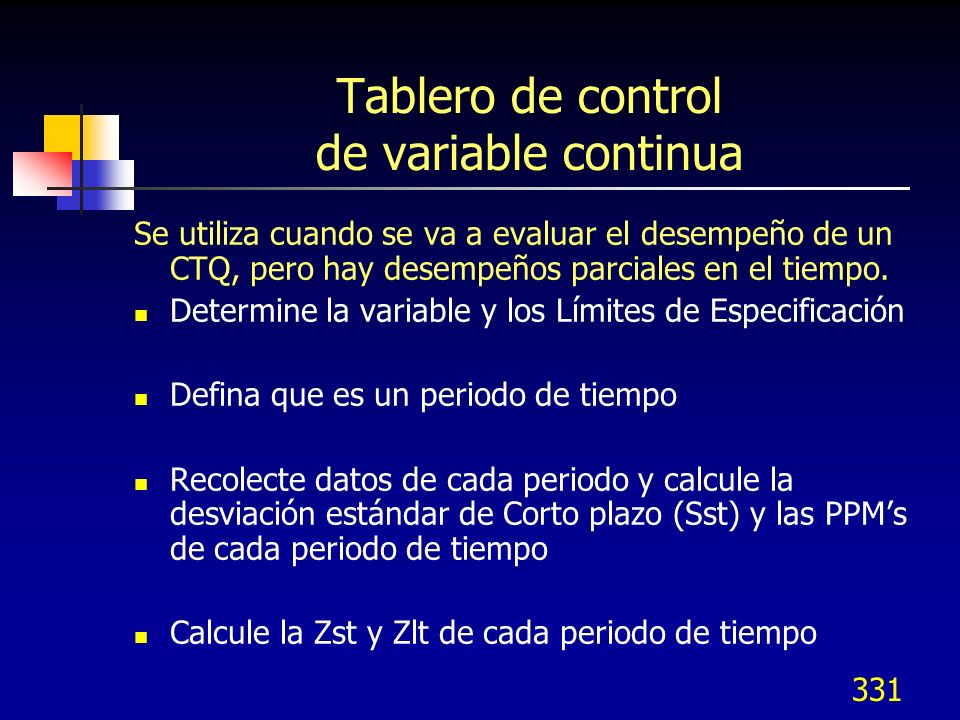

331 331 Tablero de control de variable continua Se utiliza cuando se va a evaluar el desempeño de un CTQ, pero hay desempeños parciales en el tiempo. Determine la variable y los Límites de Especificación Defina que es un periodo de tiempo Recolecte datos de cada periodo y calcule la desviación estándar de Corto plazo (Sst) y las PPMs de cada periodo de tiempo Calcule la Zst y Zlt de cada periodo de tiempo

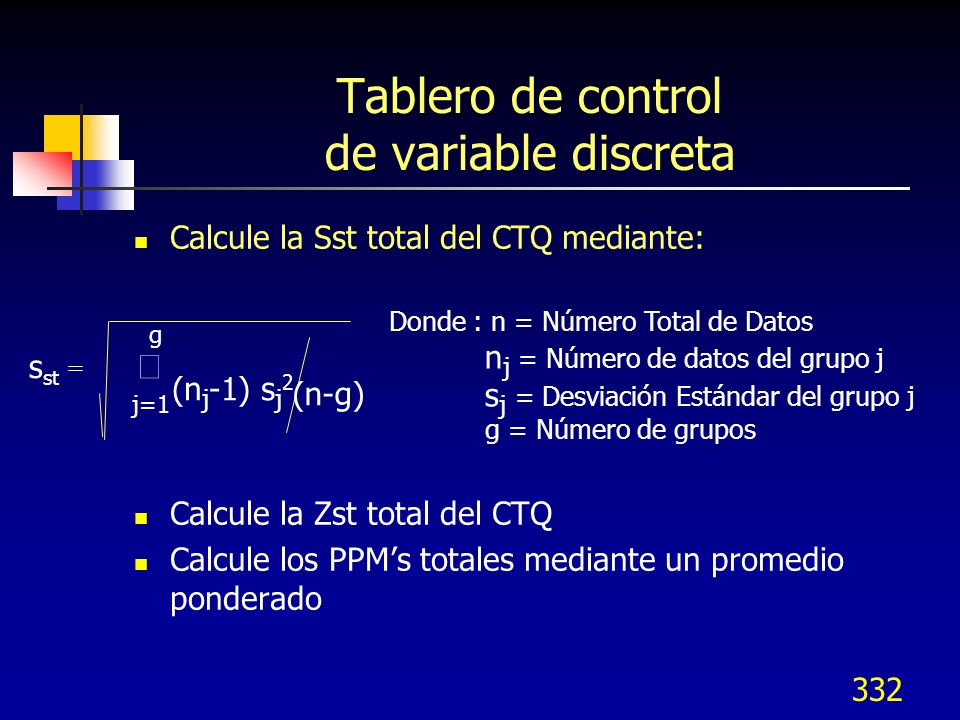

332 332 Tablero de control de variable discreta Calcule la Sst total del CTQ mediante: Calcule la Zst total del CTQ Calcule los PPMs totales mediante un promedio ponderado g (n j -1) s j 2 j=1 (n-g) s st = Donde : n = Número Total de Datos n j = Número de datos del grupo j s j = Desviación Estándar del grupo j g = Número de grupos

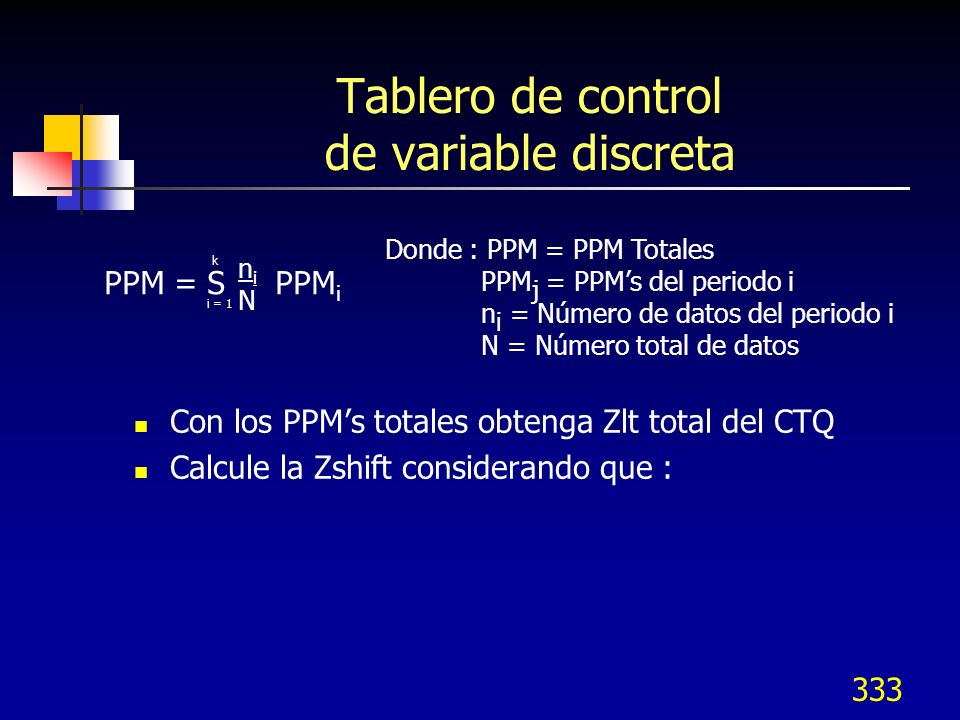

333 333 Tablero de control de variable discreta Con los PPMs totales obtenga Zlt total del CTQ Calcule la Zshift considerando que : Donde : PPM = PPM Totales PPM j = PPMs del periodo i n i = Número de datos del periodo i N = Número total de datos PPM = S PPM i niNniN i = 1 k

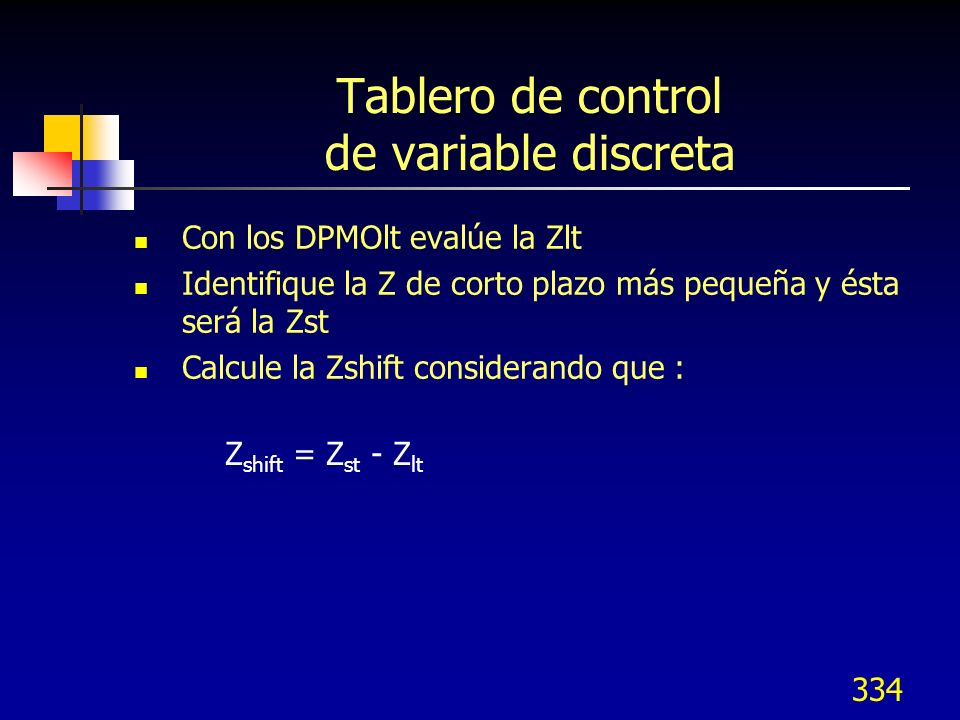

334 334 Tablero de control de variable discreta Con los DPMOlt evalúe la Zlt Identifique la Z de corto plazo más pequeña y ésta será la Zst Calcule la Zshift considerando que : Z shift = Z st - Z lt

335 335 Tablero de control de variable múltiple Se utiliza cuando se va a evaluar el desempeño de un Producto, Proceso ó Sistema a partir del desempeño de varios CTSs, CTQs ó CTPs Defina el Producto, Proceso ó Sistema a evaluar Identifique los CTSs, CTQs ó CTPs del Sistema a evaluar Evalúe de forma individual cada CTS, CTQ ó CTP en términos de DPMOlt

336 336 Tablero de control de variable múltiple Calcule la eficiencia (Yftlt) de cada CTS, CTQ ó CTP considerando que: Evalúe desempeño potencial de cada característica crítica expresado en DPMOst, el cual se puede obtener a partir de la Zst ó los menores DPMO que el proceso ha demostrado generar a corto plazo. y ftlt i = 1 – Donde : y ftlt i = Eficiencia de la característica crítica i DPMO lt i = Defectos por Millón de Op. de la caract. i DPMO lt i 10 6

337 337 Tablero de control de variable múltiple Calcule la eficiencia (y ftst ) de cada CTS, CTQ ó CTP considerando que : y ftst i = 1 – DPMO st i 10 6 Calcule las eficiencias roladas (Y RT ) de Corto (st) y largo plazo (lt) del Producto, Proceso ó Sistema mediante : Y RTlt = P y ftlt i i = 1 k Donde : Y RTlt = Eficiencia rolada total del sistema Y RTst = Eficiencia rolada potencial del sistema y ftlt i = Eficiencia de la característica crítica i y ftst i = Eficiencia potencial de la característica crítica i k = Número total de características Y RTst = P y ftst i i = 1 k

338 338 Tablero de control de variable múltiple Calcule la Eficiencia Normalizada (y norm ) de corto (st) y largo plazo (lt) : Y norm st = (Y RTst ) 1/k Y norm lt = (Y RTlt ) 1/k En caso de que cada Característica Crítica tenga un diferente nivel de importancia, entonces la Eficiencia Normalizada se puede obtener ponderando las eficiencias de cada Característica usando la siguiente fórmula : Y norm = (d 1 I 1 ) x (d 2 I 2 ) x … x (d n I n ) (1/ I i ) I es la importancia. La característica crítica con mayor valor de I es ponderado con mayor peso al calcular el valor total compuesto Y

339 339 Tablero de control de variable múltiple Calcule los DPMO totales del sistema mediante: Con los DPMOst obtenga la Zst, con los DPMOlt obtenga la Zlt Calcule la Zshift del sistema mediante : DPMO st = (1 – Y norm st )*10 6 DPMO lt = (1 – Y norm lt )*10 6 Z shift = Z st - Z lt


Descargar ppt "1 P rograma de certificación de Black Belts V. Seis Sigma – Medición Parte B P. Reyes / Abril 2010."

Presentaciones similares


Anuncios Google
