Proceso Eruptivo Volcán Cotopaxi

Presentación del tema: "Proceso Eruptivo Volcán Cotopaxi"— Transcripción de la presentación:

1 Proceso Eruptivo Volcán Cotopaxi
CAMPAÑAS DE SENSIBILIZACIÓN Proceso Eruptivo Volcán Cotopaxi

2 HISTORIA ERUPTIVA DEL VOLCÁN COTOPAXI
Grandes erupciones históricas que duraron varios años y generaron: Caídas de ceniza, pómez y escoria. Flujos piroclásticos. Flujos de lodos (lahares). El último periodo eruptivo del Cotopaxi empezó en enero de 1877 y registró el punto más alto de actividad el 26 de junio del mismo año. Se produjeron grandes flujos de lodo que afectaron a las zonas norte, sur y oriente del volcán. Este periodo culminó tres años después. Los eventos volcánicos más grandes se registraron en los años , , , y Fuente: Instituto Geofísico

3 TIPOS DE FENÓMENOS VOLCÁNICOS
1. Caídas de piroclastos (ceniza). 2. Flujos piroclásticos. 3. Flujos de lodos (lahares). 4. Sismos volcánicos. 5. Gases volcánicos. 6. Flujos y/o domos de lava. 7. Grandes deslizamientos volcánicos. Los señalados son los que causan mayor afectación tanto en zonas cercanas como lejanas. Sismos volcánicos: magnitudes bajas (no representan un peligro a la población) Gases: Fumarolas, nubes blancas que emite continuamente el volcán Grandes deslizamientos volcánicos: fenómenos poco frecuentes, en el caso del Cotopaxi la probabilidad de ocurrencia es muy baja. Fuente: Instituto Geofísico, USGS Fuente: Instituto Geofísico

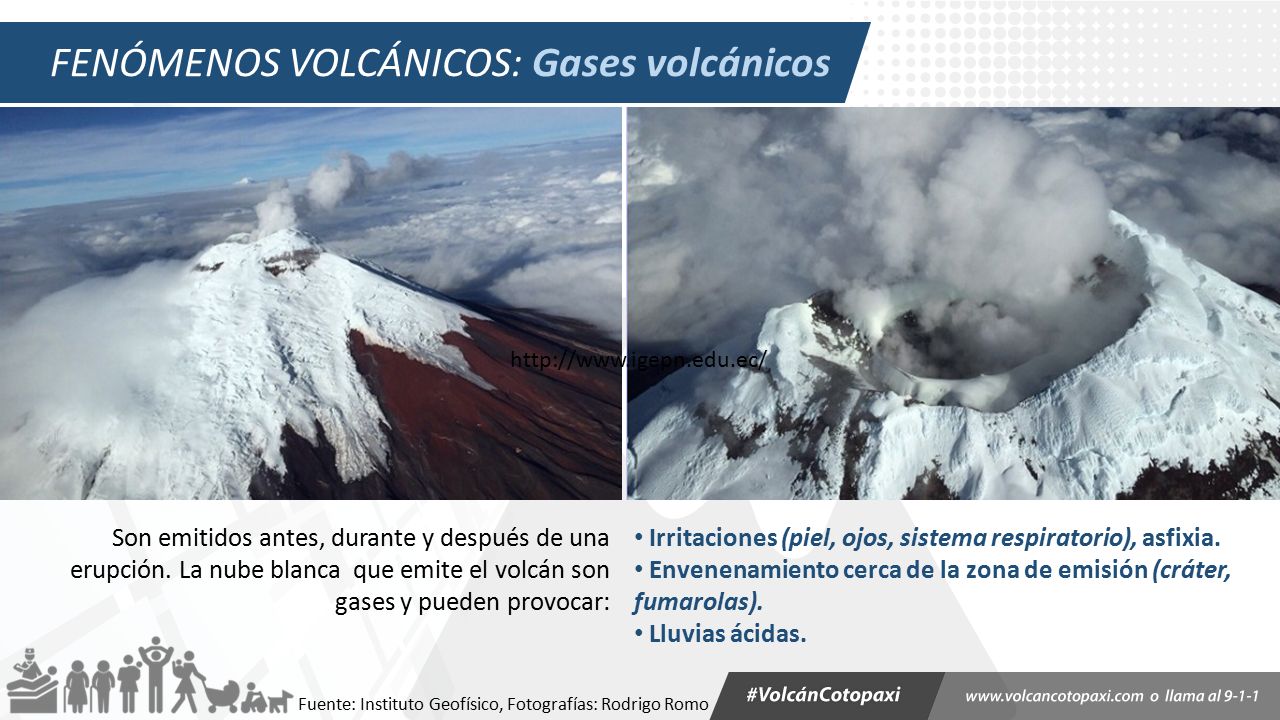

4 FENÓMENOS VOLCÁNICOS: Gases volcánicos
Son emitidos antes, durante y después de una erupción. La nube blanca que emite el volcán son gases y pueden provocar: Irritaciones (piel, ojos, sistema respiratorio), asfixia. Envenenamiento cerca de la zona de emisión (cráter, fumarolas). Lluvias ácidas. Fuente: Instituto Geofísico, Fotografías: Rodrigo Romo

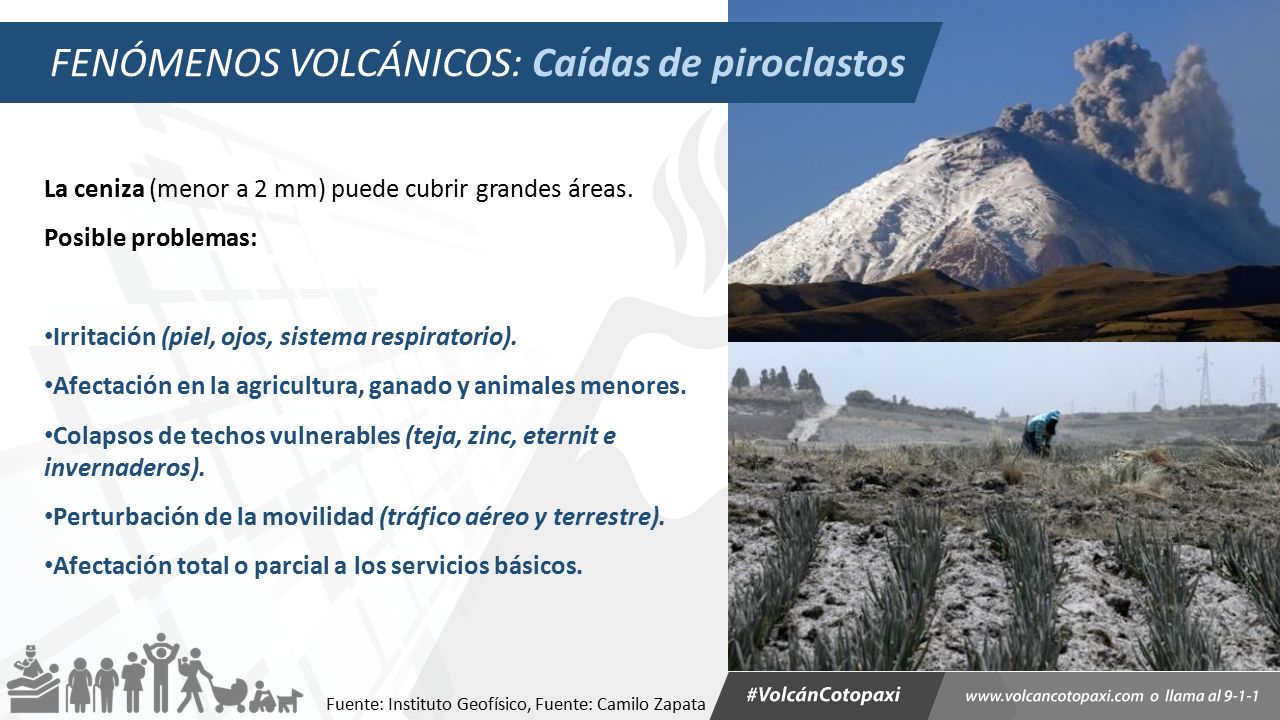

5 FENÓMENOS VOLCÁNICOS: Caídas de piroclastos
La ceniza (menor a 2 mm) puede cubrir grandes áreas. Posible problemas: Irritación (piel, ojos, sistema respiratorio). Afectación en la agricultura, ganado y animales menores. Colapsos de techos vulnerables (teja, zinc, eternit e invernaderos). Perturbación de la movilidad (tráfico aéreo y terrestre). Afectación total o parcial a los servicios básicos. Significado: Piros= Fuego clastos= Fragmentos Fuente: Instituto Geofísico, Fuente: Camilo Zapata

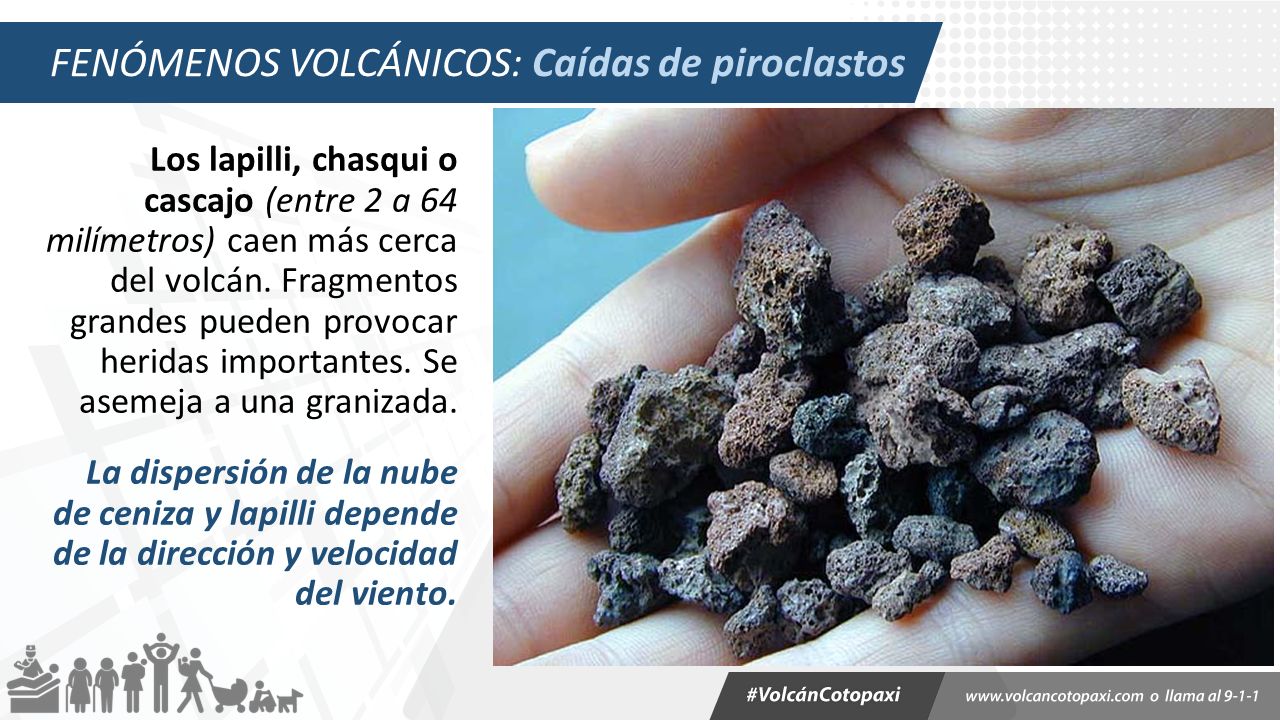

6 FENÓMENOS VOLCÁNICOS: Caídas de piroclastos
Los lapilli, chasqui o cascajo (entre 2 a 64 milímetros) caen más cerca del volcán. Fragmentos grandes pueden provocar heridas importantes. Se asemeja a una granizada. La dispersión de la nube de ceniza y lapilli depende de la dirección y velocidad del viento.

7 FENÓMENOS VOLCÁNICOS: Flujos piroclásticos
Columna eruptiva Mezclas muy calientes (mayor a 200°C) de gases, ceniza y fragmentos de roca, descienden por los flancos del volcán a gran velocidad, que podría alcanzar el pie del cono. Provocan el derretimiento parcial del glaciar. Estos fenómenos ocurren únicamente en erupciones grandes. - Velocidad: mayor a 100 km/h - Distancia alcanzada entre 5 a 10 km del cráter Flujo piroclástico Fuente: Instituto Geofísico, Volcán Mayón, Filipinas, 2006

8 FENÓMENOS VOLCÁNICOS: Flujo de lodo o lahares
Mezcla de material volcánico con agua FENÓMENOS VOLCÁNICOS: Flujo de lodo o lahares Se mueven ladera abajo siguiendo los drenajes naturales a gran velocidad (mayor a 40 km/h) y hasta grandes distancias (decenas de km). Producen una gran destrucción y son muy comunes en volcanes con casquete glaciar como el Cotopaxi. Se diferencian dos tipos: Flujos de lodo primarios Flujos de lodo secundarios - Material volcánico : cualquier material rocoso de origen volcánico, ceniza, rocas, piedras Fuente: Instituto Geofísico, © Defensa civil, Baños

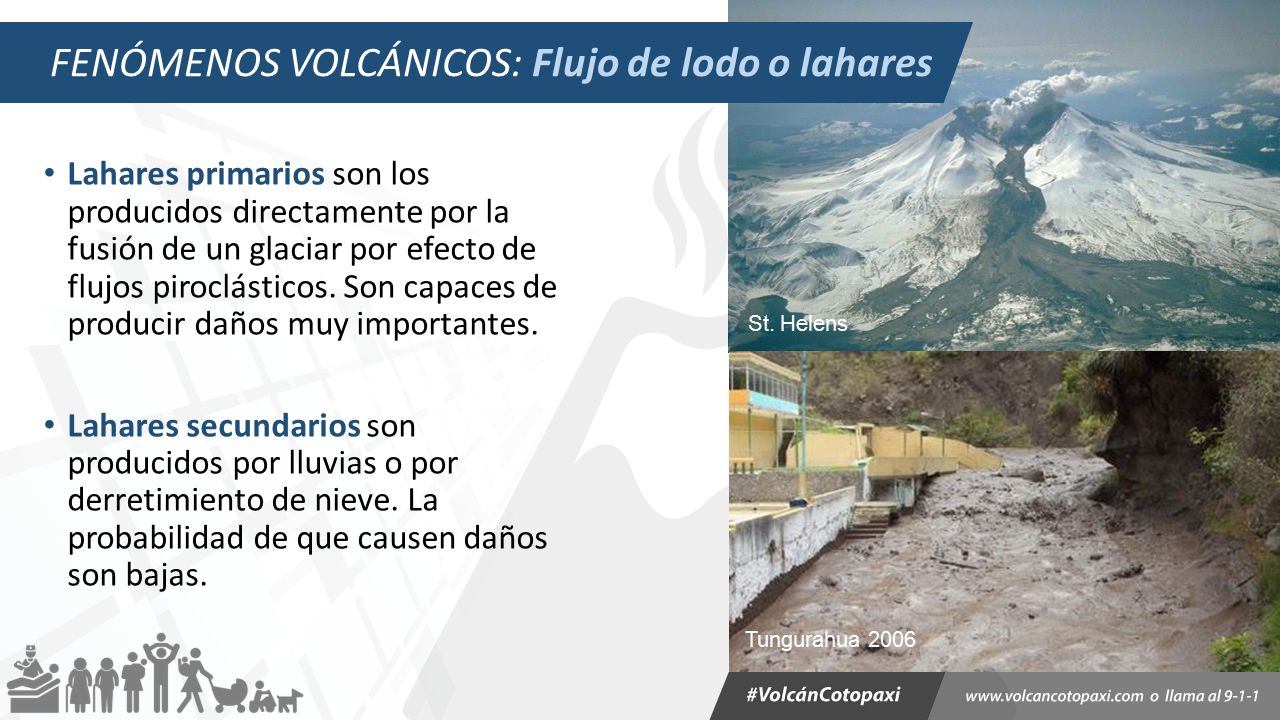

9 FENÓMENOS VOLCÁNICOS: Flujo de lodo o lahares
Lahares primarios son los producidos directamente por la fusión de un glaciar por efecto de flujos piroclásticos. Son capaces de producir daños muy importantes. Lahares secundarios son producidos por lluvias o por derretimiento de nieve. La probabilidad de que causen daños son bajas. St. Helens Tungurahua 2006

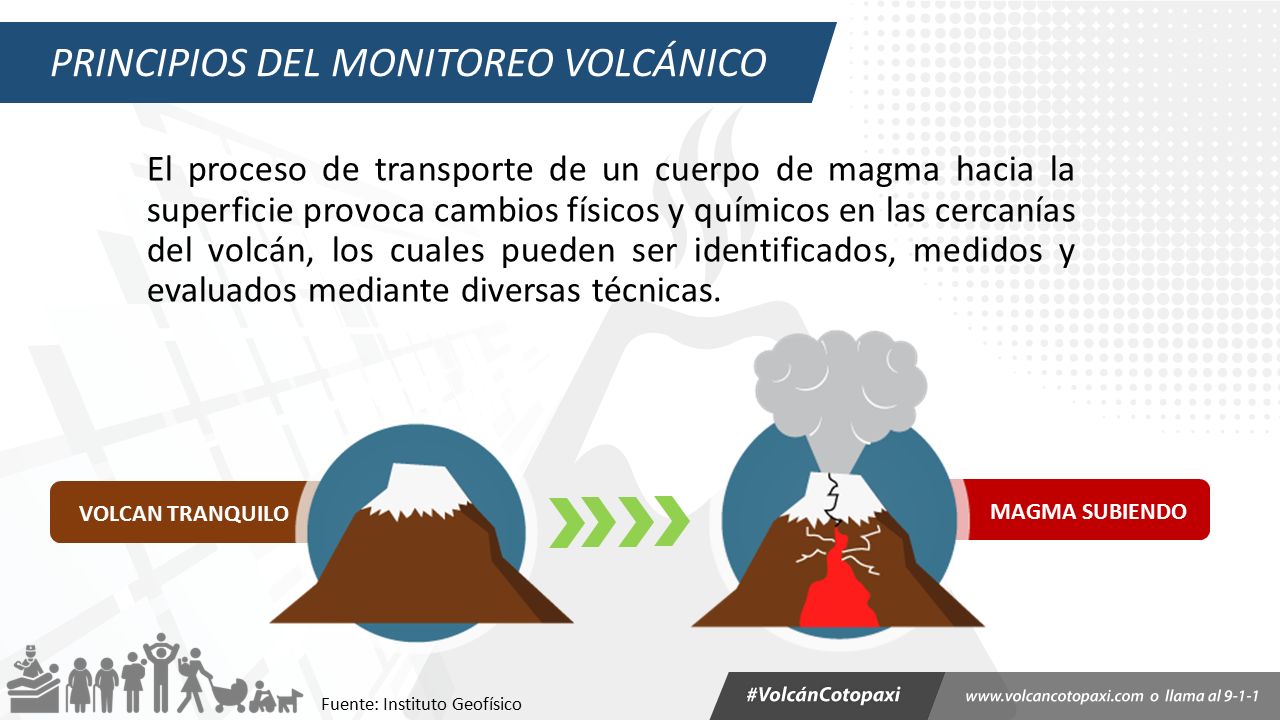

10 PRINCIPIOS DEL MONITOREO VOLCÁNICO
El proceso de transporte de un cuerpo de magma hacia la superficie provoca cambios físicos y químicos en las cercanías del volcán, los cuales pueden ser identificados, medidos y evaluados mediante diversas técnicas. VOLCAN TRANQUILO MAGMA SUBIENDO Fuente: Instituto Geofísico

11 MONITOREO DEL VOLCÁN COTOPAXI
Objetivo ver evolución del proceso eruptivo y emitir avisos de cambios significativos en el volcán. Se realiza con varias técnicas de monitoreo cuyos datos se procesan y se evalúan. El volcán cuenta con instrumentos que permiten evaluar distintos parámetros como: Sismicidad Deformación de flancos Observaciones visuales Emisión de gases Anomalías térmicas Anomalías químicas de agua y gases Detectores de flujos de lodos Fuente: Instituto Geofísico

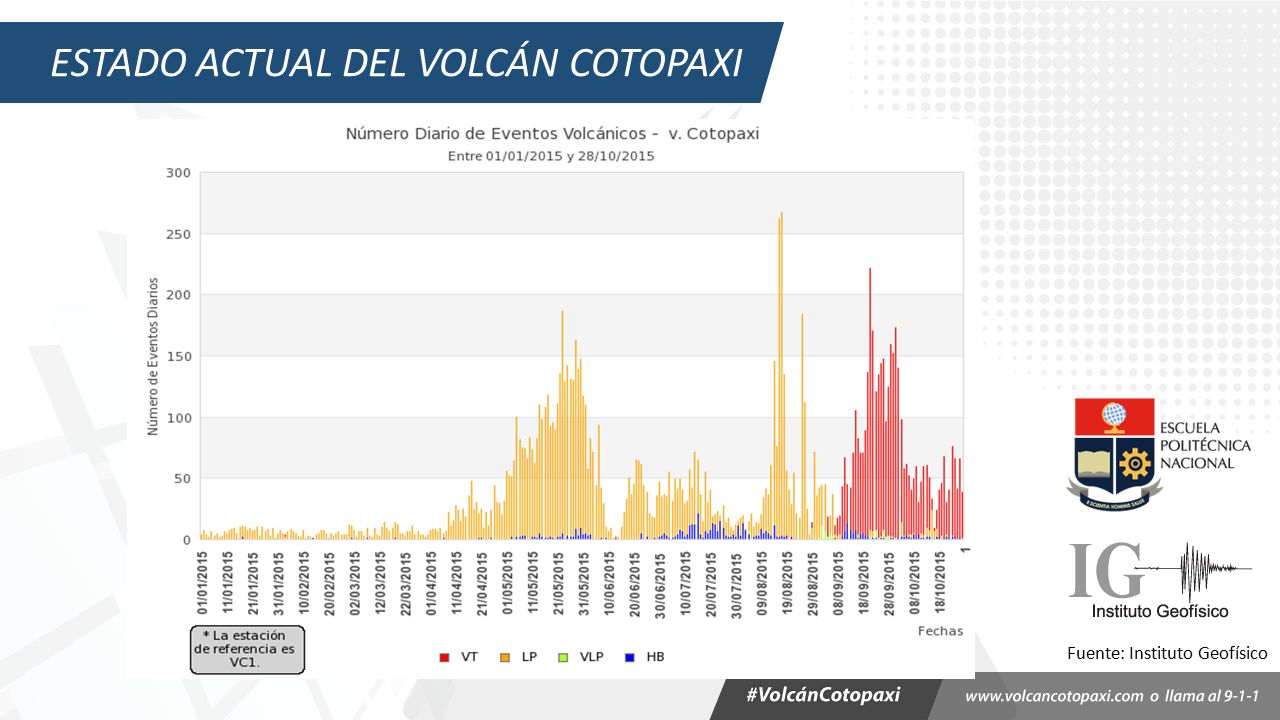

12 ESTADO ACTUAL DEL VOLCÁN COTOPAXI
Fuente: Instituto Geofísico

13 POTENCIALES ESCENARIOS ERUPTIVOS
Fuente: Instituto Geofísico

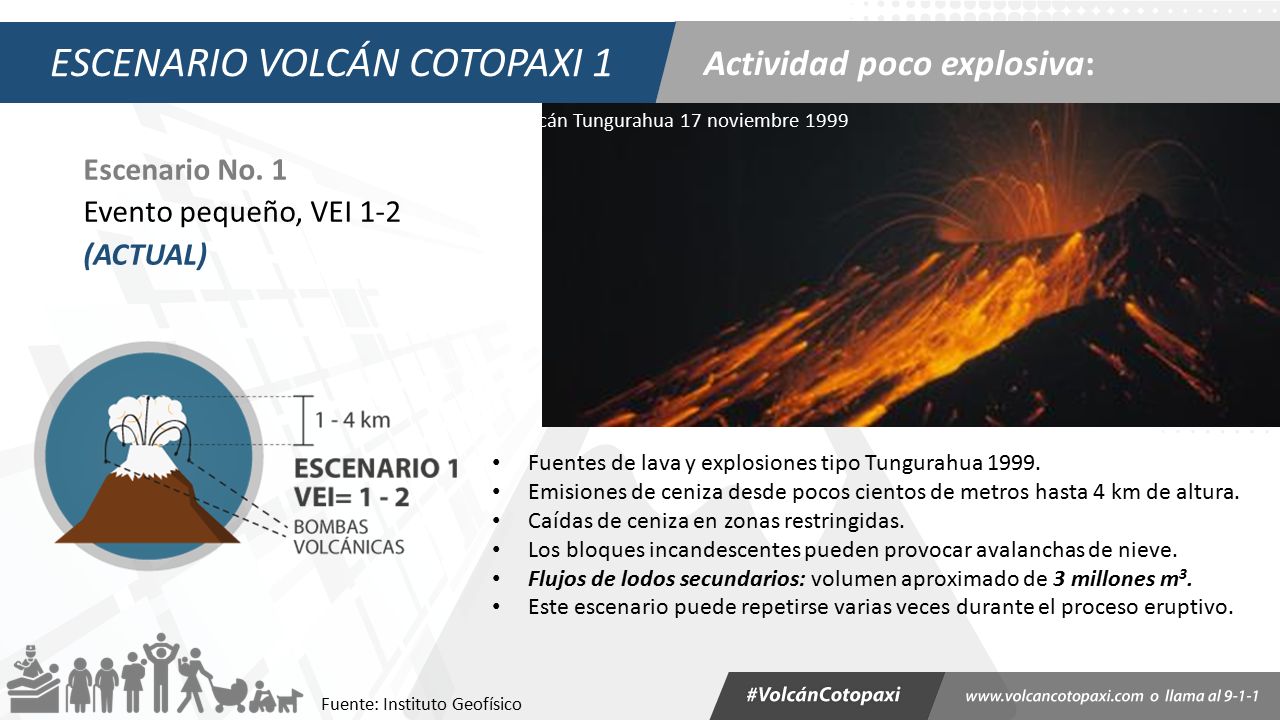

14 ESCENARIO VOLCÁN COTOPAXI 1
Actividad poco explosiva: Volcán Tungurahua 17 noviembre 1999 Escenario No. 1 Evento pequeño, VEI 1-2 (ACTUAL) Fuentes de lava y explosiones tipo Tungurahua 1999. Emisiones de ceniza desde pocos cientos de metros hasta 4 km de altura. Caídas de ceniza en zonas restringidas. Los bloques incandescentes pueden provocar avalanchas de nieve. Flujos de lodos secundarios: volumen aproximado de 3 millones m3. Este escenario puede repetirse varias veces durante el proceso eruptivo. VEI = Índice de explosividad volcánica (por sus siglas en ingles Volcanic Explosivity Index). Mide la magnitud de una erupción. La escala va de 0 al 8, es logarítmica. Fuente: Instituto Geofísico

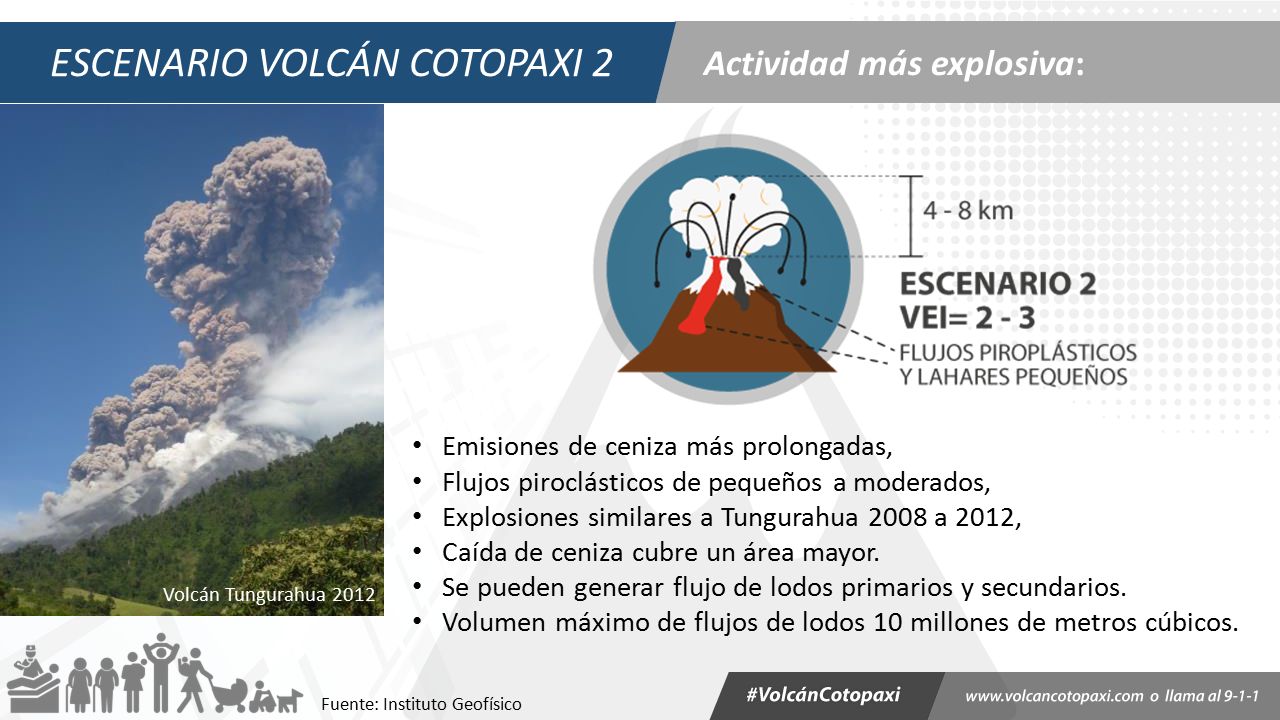

15 ESCENARIO VOLCÁN COTOPAXI 2
Actividad más explosiva: Tungurahua 2012 ©V. Valverde Emisiones de ceniza más prolongadas, Flujos piroclásticos de pequeños a moderados, Explosiones similares a Tungurahua 2008 a 2012, Caída de ceniza cubre un área mayor. Se pueden generar flujo de lodos primarios y secundarios. Volumen máximo de flujos de lodos 10 millones de metros cúbicos. Volcán Tungurahua 2012 Fuente: Instituto Geofísico

16 ESCENARIO VOLCÁN COTOPAXI 3
Actividad muy explosiva: Escenario similar al 26 de junio de 1877. Presencia de flujos piroclásticos por todos los flancos del volcán que al contacto con el glaciar producen flujos de lodos primarios de gran magnitud (volúmenes de hasta 30 millones de metros cúbicos). Emisiones de ceniza con columnas de hasta 15 km de altura, la ceniza afectaría a zonas más lejanas del volcán. C. Ramos Tungurahua 2006, VEI3 Fuente: Instituto Geofísico

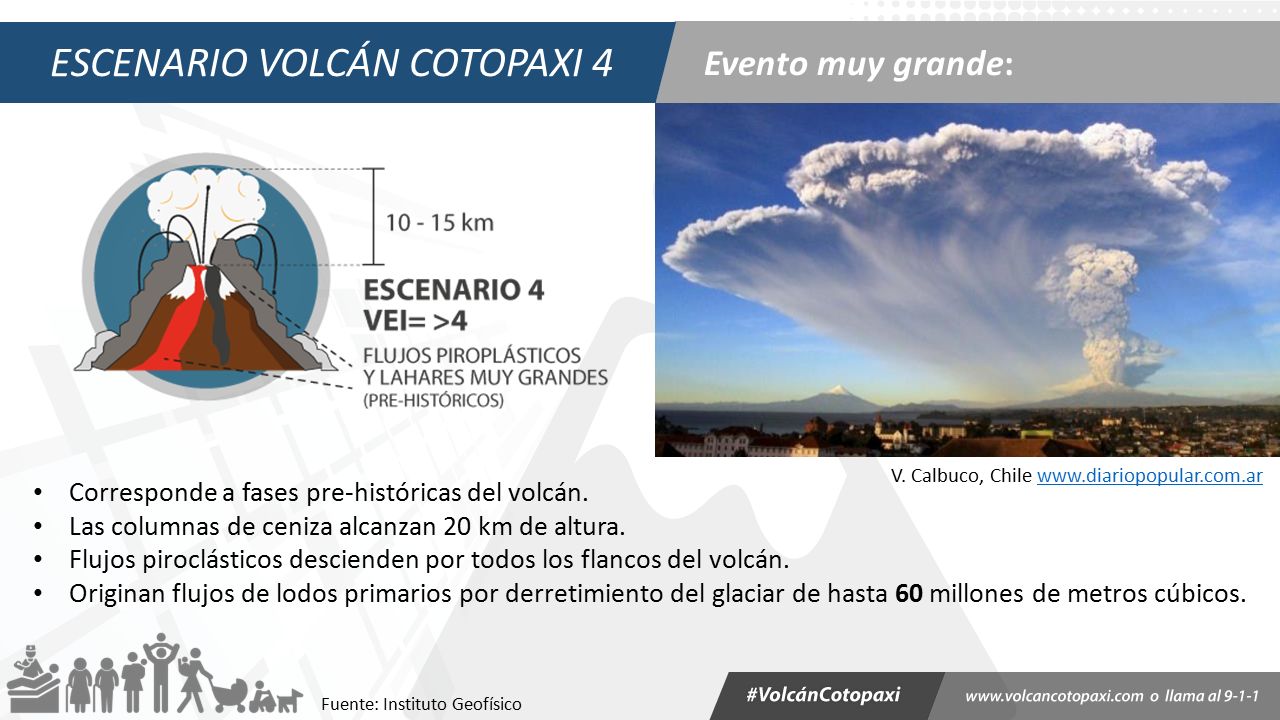

17 ESCENARIO VOLCÁN COTOPAXI 4
Evento muy grande: Este escenario tiene una muy baja probabilidad de ocurrencia, este evento ocurrió hace 1000 años, pero durante la actividad eruptiva del volcán nunca fue un escenario común. V. Calbuco, Chile Corresponde a fases pre-históricas del volcán. Las columnas de ceniza alcanzan 20 km de altura. Flujos piroclásticos descienden por todos los flancos del volcán. Originan flujos de lodos primarios por derretimiento del glaciar de hasta 60 millones de metros cúbicos. Fuente: Instituto Geofísico

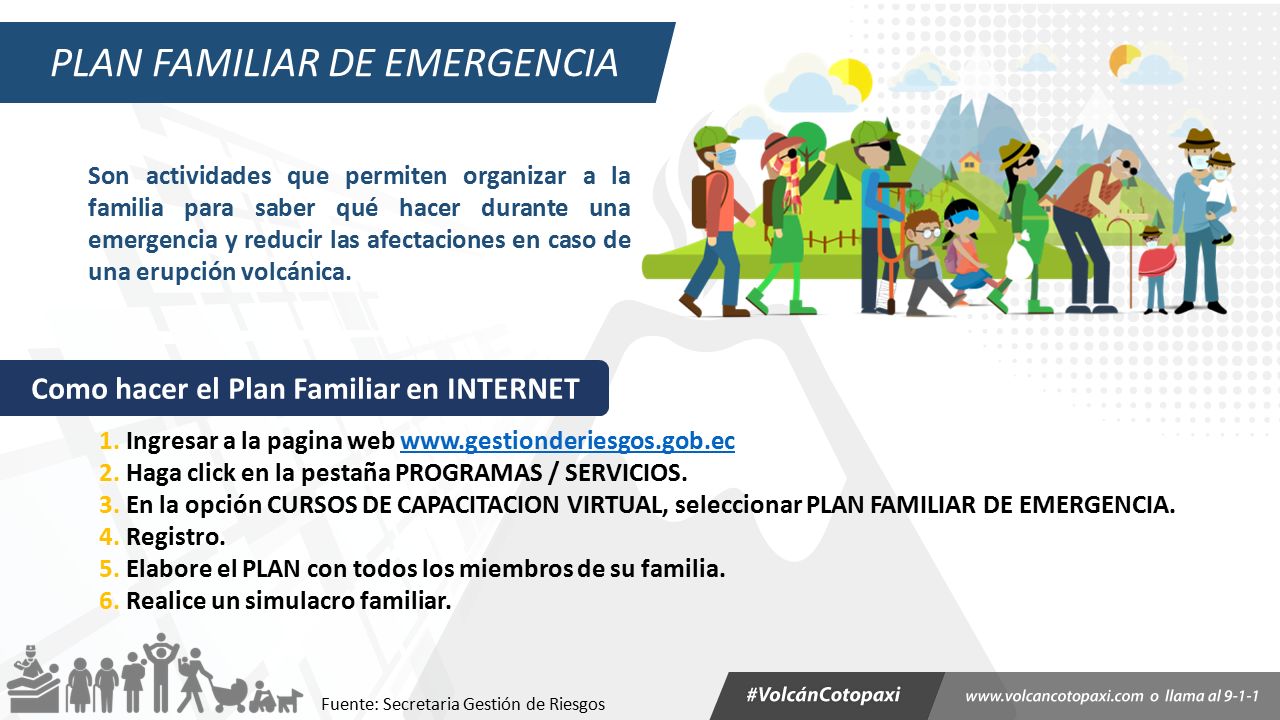

18 PLAN FAMILIAR DE EMERGENCIA
Son actividades que permiten organizar a la familia para saber qué hacer durante una emergencia y reducir las afectaciones en caso de una erupción volcánica. Como hacer el Plan Familiar en INTERNET 1. Ingresar a la pagina web 2. Haga click en la pestaña PROGRAMAS / SERVICIOS. 3. En la opción CURSOS DE CAPACITACION VIRTUAL, seleccionar PLAN FAMILIAR DE EMERGENCIA. 4. Registro. 5. Elabore el PLAN con todos los miembros de su familia. 6. Realice un simulacro familiar. Fuente: Secretaria Gestión de Riesgos

19 PLAN FAMILIAR DE EMERGENCIA
Son actividades que permiten organizar a la familia para saber qué hacer durante una emergencia y reducir las afectaciones en caso de una erupción volcánica. Como hacer el Plan Familiar en INTERNET 1. Ingresar a la pagina web 2. Haga click en la pestaña PROGRAMAS / SERVICIOS. 3. En la opción CURSOS DE CAPACITACION VIRTUAL, seleccionar PLAN FAMILIAR DE EMERGENCIA. 4. Registro. 5. Elabore el PLAN con todos los miembros de su familia. 6. Realice un simulacro familiar. Fuente: Secretaria Gestión de Riesgos

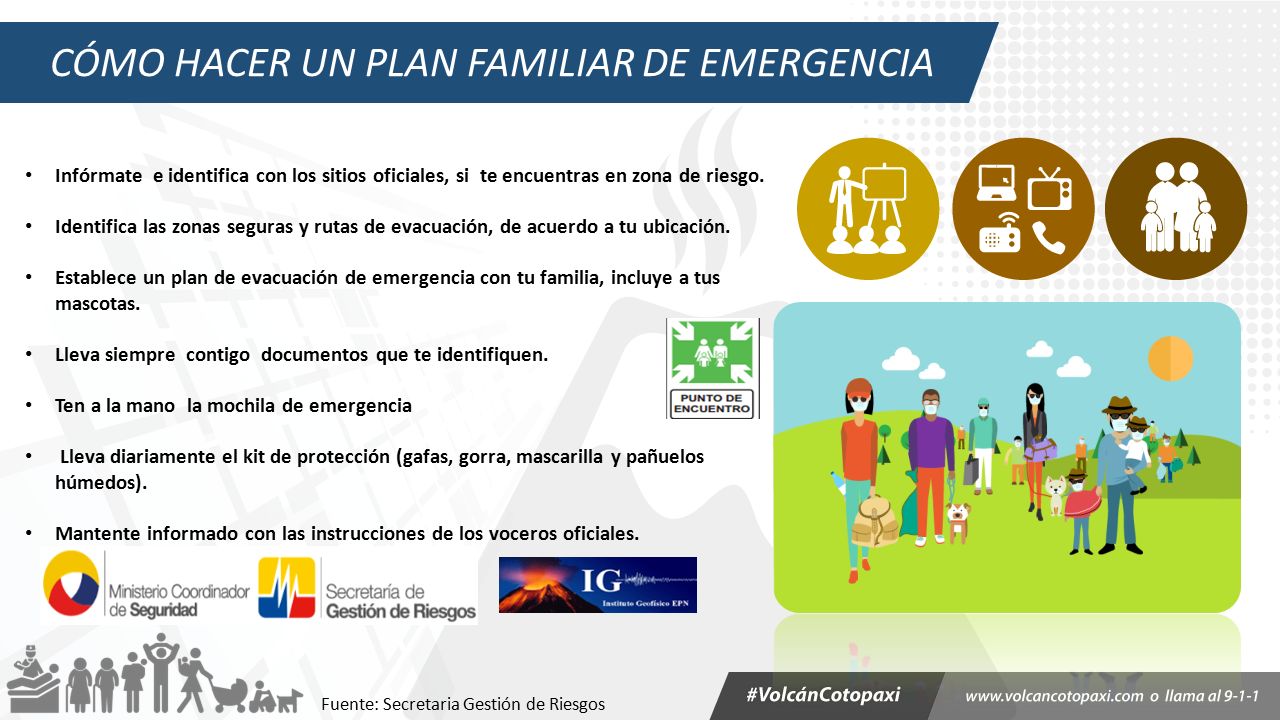

20 CÓMO HACER UN PLAN FAMILIAR DE EMERGENCIA
Infórmate e identifica con los sitios oficiales, si te encuentras en zona de riesgo. Identifica las zonas seguras y rutas de evacuación, de acuerdo a tu ubicación. Establece un plan de evacuación de emergencia con tu familia, incluye a tus mascotas. Lleva siempre contigo documentos que te identifiquen. Ten a la mano la mochila de emergencia Lleva diariamente el kit de protección (gafas, gorra, mascarilla y pañuelos húmedos). Mantente informado con las instrucciones de los voceros oficiales. DMQ trabajará el contenido Fuente: Secretaria Gestión de Riesgos

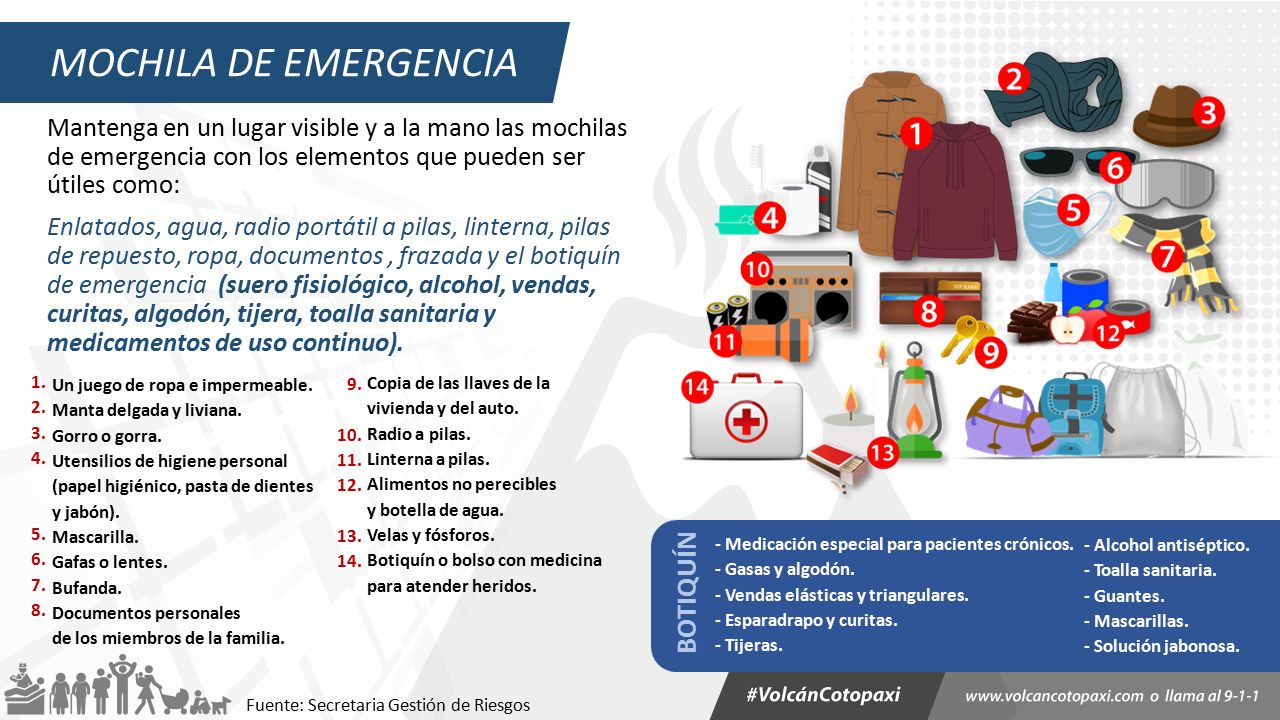

21 MOCHILA DE EMERGENCIA BOTIQUÍN
Mantenga en un lugar visible y a la mano las mochilas de emergencia con los elementos que pueden ser útiles como: Enlatados, agua, radio portátil a pilas, linterna, pilas de repuesto, ropa, documentos , frazada y el botiquín de emergencia (suero fisiológico, alcohol, vendas, curitas, algodón, tijera, toalla sanitaria y medicamentos de uso continuo). Un juego de ropa e impermeable. Manta delgada y liviana. Gorro o gorra. Utensilios de higiene personal (papel higiénico, pasta de dientes y jabón). Mascarilla. Gafas o lentes. Bufanda. Documentos personales de los miembros de la familia. Copia de las llaves de la vivienda y del auto. Radio a pilas. Linterna a pilas. Alimentos no perecibles y botella de agua. Velas y fósforos. Botiquín o bolso con medicina para atender heridos. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. - Medicación especial para pacientes crónicos. - Gasas y algodón. - Vendas elásticas y triangulares. - Esparadrapo y curitas. - Tijeras. - Alcohol antiséptico. - Toalla sanitaria. - Guantes. - Mascarillas. - Solución jabonosa. BOTIQUÍN Fuente: Secretaria Gestión de Riesgos

22 MEDIDAS DE PROTECCIÓN Cubre la mayor parte de tu cuerpo Usa gorra
Utiliza bufanda para proteger tu nariz y boca Protege tus ojos

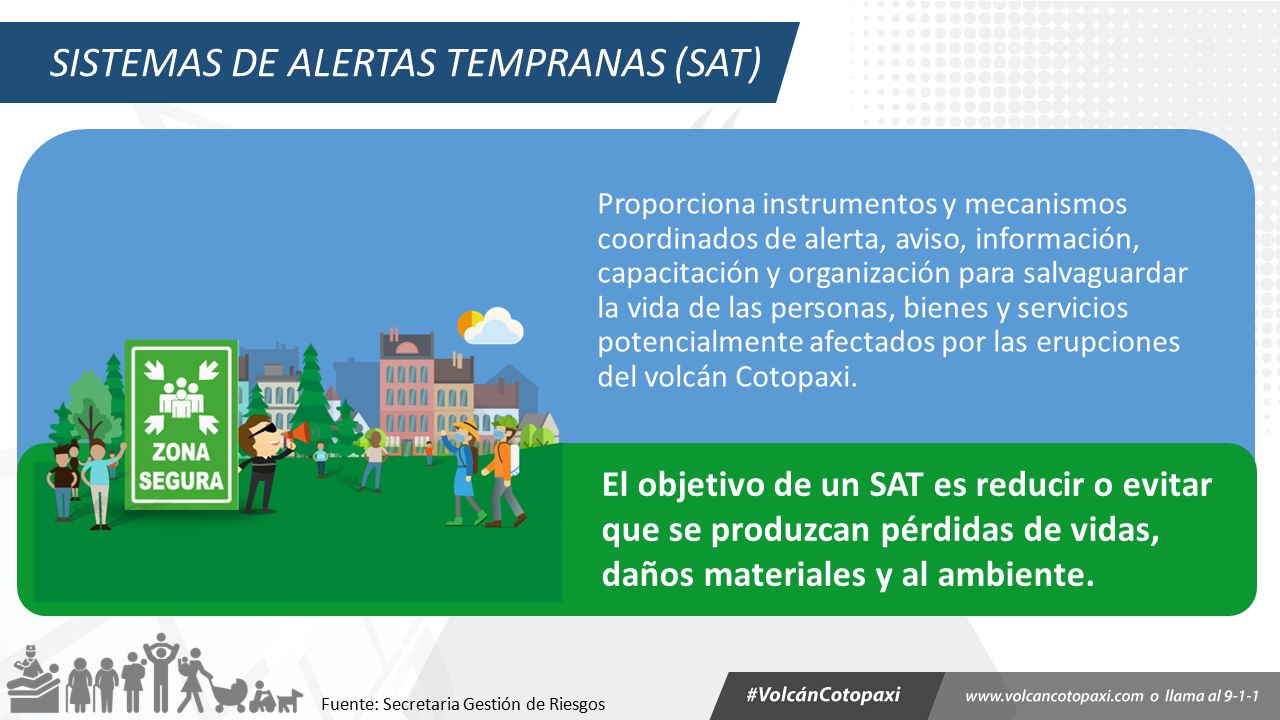

23 SISTEMAS DE ALERTAS TEMPRANAS (SAT)
Proporciona instrumentos y mecanismos coordinados de alerta, aviso, información, capacitación y organización para salvaguardar la vida de las personas, bienes y servicios potencialmente afectados por las erupciones del volcán Cotopaxi. El objetivo de un SAT es reducir o evitar que se produzcan pérdidas de vidas, daños materiales y al ambiente. Fuente: Secretaria Gestión de Riesgos

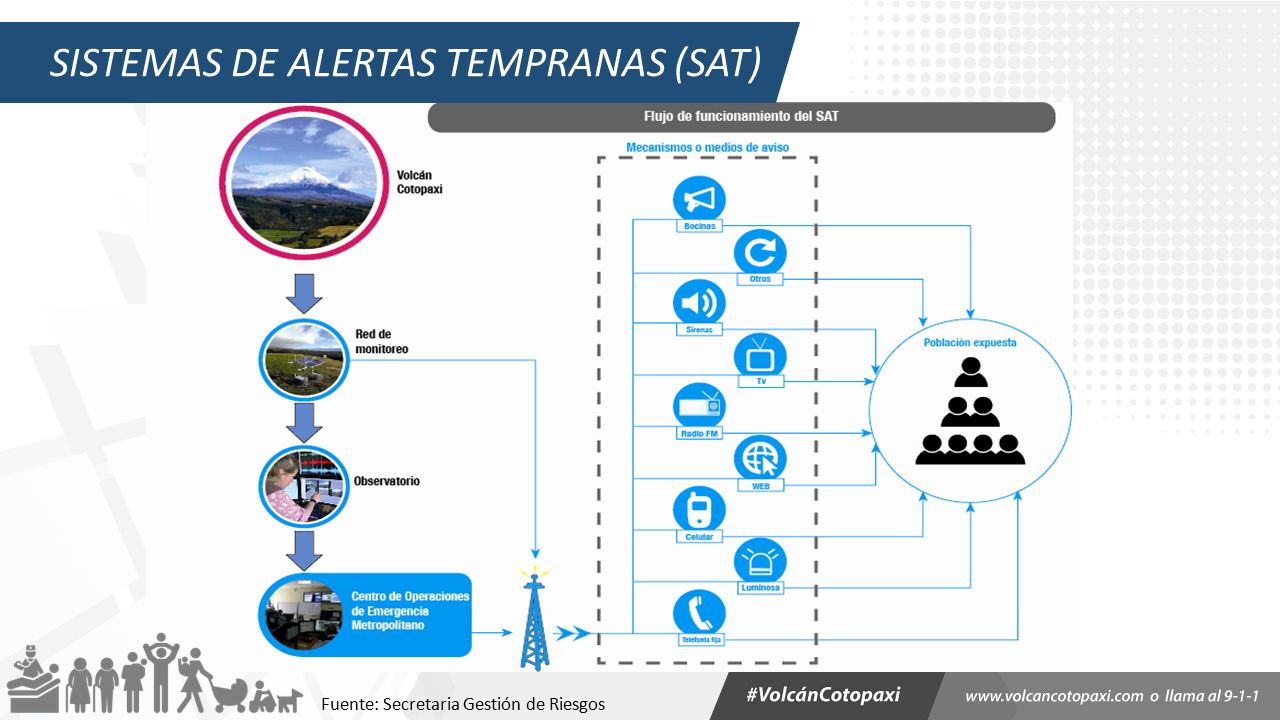

24 SISTEMAS DE ALERTAS TEMPRANAS (SAT)
Fuente: Secretaria Gestión de Riesgos

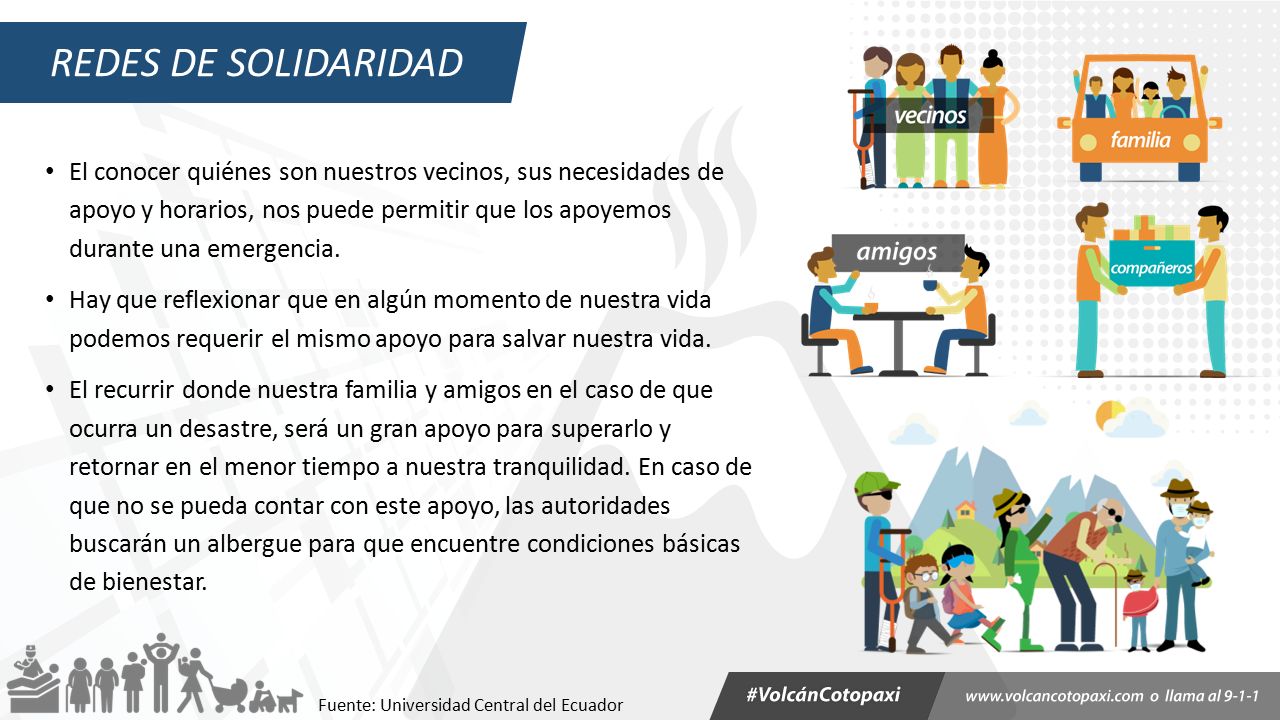

25 REDES DE SOLIDARIDAD El conocer quiénes son nuestros vecinos, sus necesidades de apoyo y horarios, nos puede permitir que los apoyemos durante una emergencia. Hay que reflexionar que en algún momento de nuestra vida podemos requerir el mismo apoyo para salvar nuestra vida. El recurrir donde nuestra familia y amigos en el caso de que ocurra un desastre, será un gran apoyo para superarlo y retornar en el menor tiempo a nuestra tranquilidad. En caso de que no se pueda contar con este apoyo, las autoridades buscarán un albergue para que encuentre condiciones básicas de bienestar. Fuente: Universidad Central del Ecuador

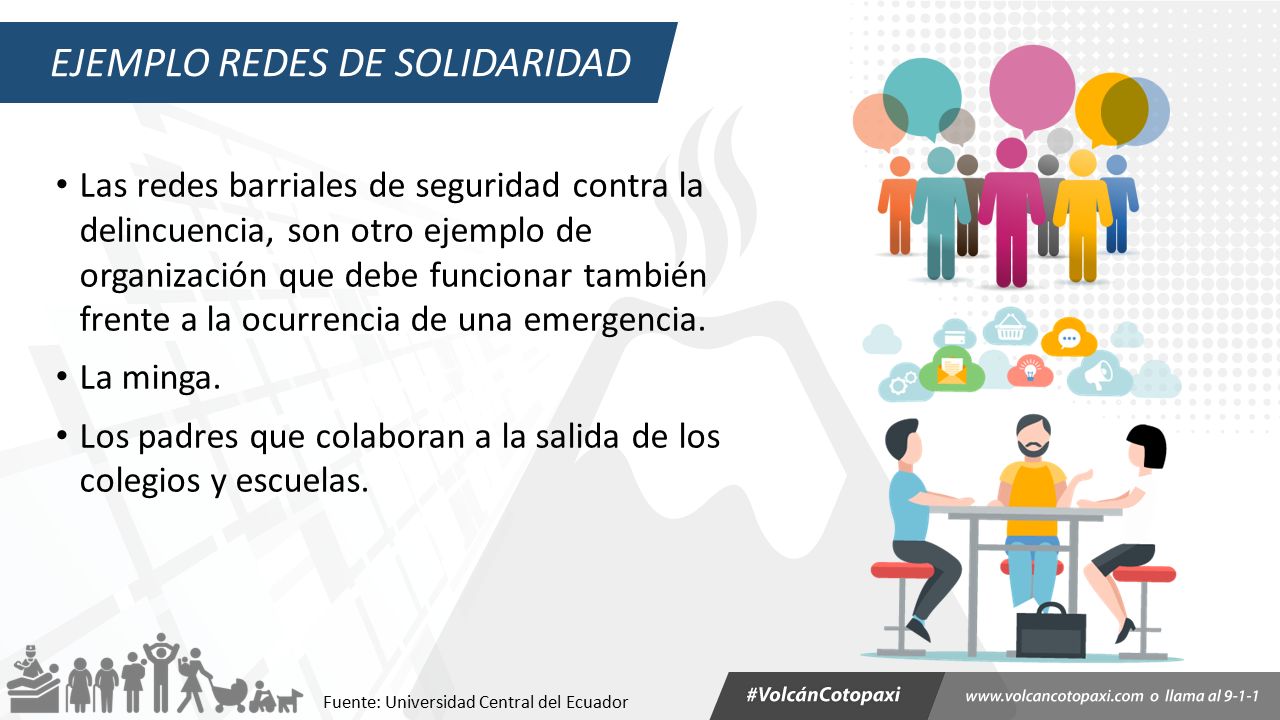

26 EJEMPLO REDES DE SOLIDARIDAD
Las redes barriales de seguridad contra la delincuencia, son otro ejemplo de organización que debe funcionar también frente a la ocurrencia de una emergencia. La minga. Los padres que colaboran a la salida de los colegios y escuelas. Fuente: Universidad Central del Ecuador

27 Recuerde que las personas que sobreviven a una emergencia , NO son las más fuertes, sino las más preparadas

28 Elaborado por: Facultad de Ingeniería en Geología y Petróleos
Plan de Emergencia ante la eventual erupción del Volcán Cotopaxi ESCUELA POLITÉCNICA NACIONAL Elaborado por: Facultad de Ingeniería en Geología y Petróleos

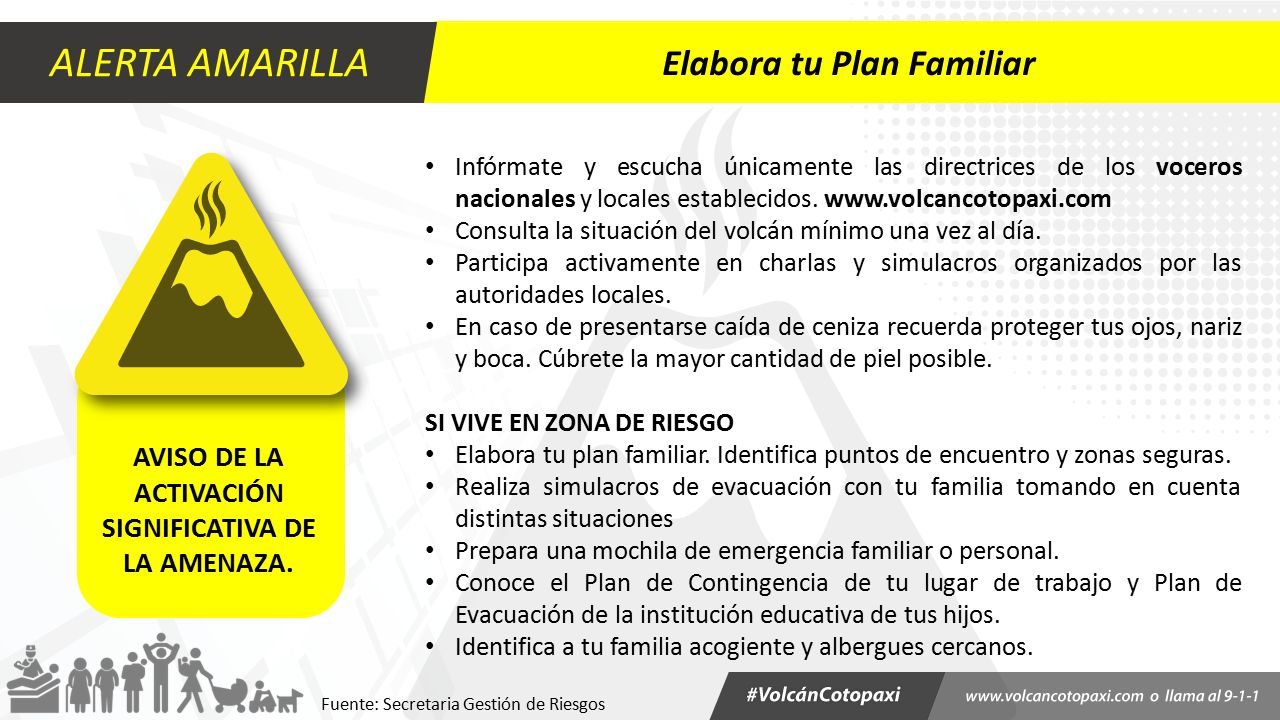

29 AVISO DE LA ACTIVACIÓN SIGNIFICATIVA DE LA AMENAZA.
ALERTA AMARILLA Elabora tu Plan Familiar Infórmate y escucha únicamente las directrices de los voceros nacionales y locales establecidos. Consulta la situación del volcán mínimo una vez al día. Participa activamente en charlas y simulacros organizados por las autoridades locales. En caso de presentarse caída de ceniza recuerda proteger tus ojos, nariz y boca. Cúbrete la mayor cantidad de piel posible. SI VIVE EN ZONA DE RIESGO Elabora tu plan familiar. Identifica puntos de encuentro y zonas seguras. Realiza simulacros de evacuación con tu familia tomando en cuenta distintas situaciones Prepara una mochila de emergencia familiar o personal. Conoce el Plan de Contingencia de tu lugar de trabajo y Plan de Evacuación de la institución educativa de tus hijos. Identifica a tu familia acogiente y albergues cercanos. AVISO DE LA ACTIVACIÓN SIGNIFICATIVA DE LA AMENAZA. Fuente: Secretaria Gestión de Riesgos

30 Aspectos a considerar durante la ALERTA AMARILLA:
Conformar en cada Facultad ó Unidad de Trabajo un Comité de Emergencia Determinar un sitio interno de encuentro, redes de apoyo y comunicación Organizar un censo del personal para conocer quienes viven en zonas de riesgo y población vulnerable. Conocer con claridad los Planes de Emergencia Familiar del grupo en Zonas de Riesgo y ubicar en los mapas proporcionados. Pedir a todo el personal que elabore un Plan Familiar aún si vive en la Ciudad de Quito para aportar a la tranquilidad individual y colectiva Socializar el instructivo, mapas y demás material que será entregado para mantener informada a la población de cada Facultad ó Unidad de Trabajo Implementar el Kit de Emergencia

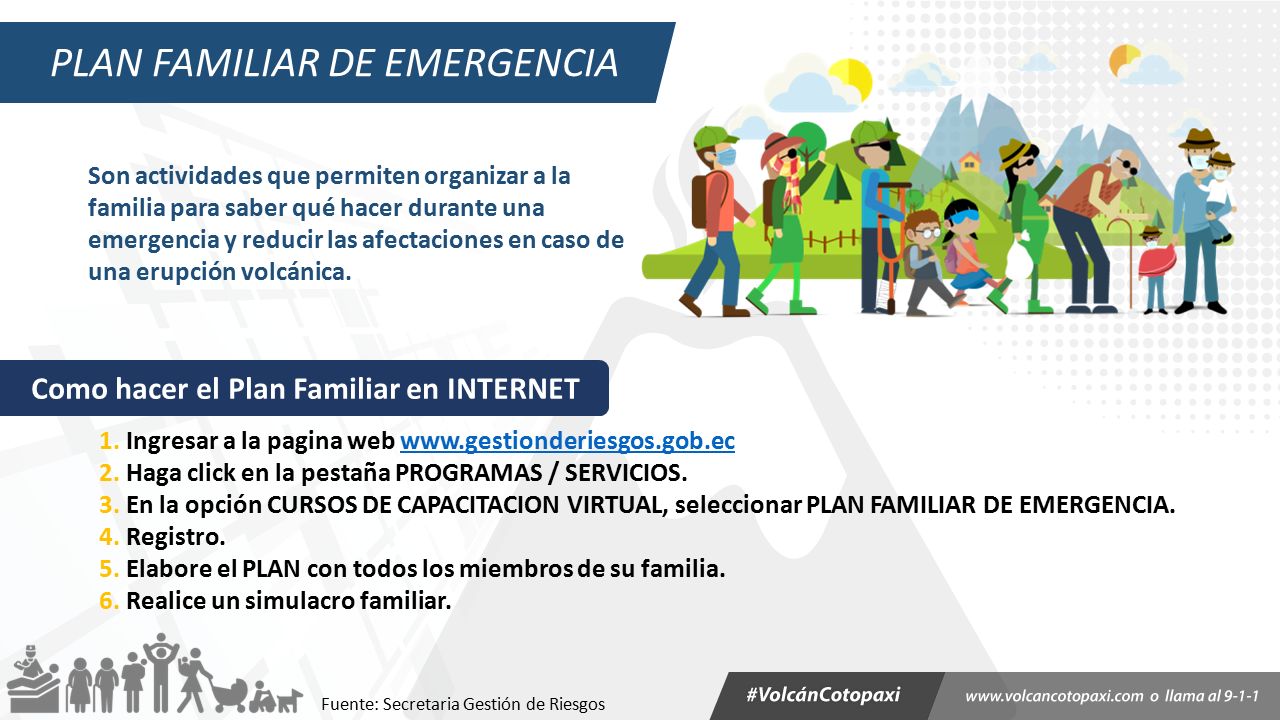

31 PLAN FAMILIAR DE EMERGENCIA
Son actividades que permiten organizar a la familia para saber qué hacer durante una emergencia y reducir las afectaciones en caso de una erupción volcánica. Como hacer el Plan Familiar en INTERNET 1. Ingresar a la pagina web 2. Haga click en la pestaña PROGRAMAS / SERVICIOS. 3. En la opción CURSOS DE CAPACITACION VIRTUAL, seleccionar PLAN FAMILIAR DE EMERGENCIA. 4. Registro. 5. Elabore el PLAN con todos los miembros de su familia. 6. Realice un simulacro familiar. Fuente: Secretaria Gestión de Riesgos

32 CÓMO HACER UN PLAN FAMILIAR DE EMERGENCIA
Infórmate e identifica con los sitios oficiales, si te encuentras en zona de riesgo. Identifica las zonas seguras y rutas de evacuación, de acuerdo a tu ubicación. Establece un plan de evacuación de emergencia con tu familia, incluye a tus mascotas. Lleva siempre contigo documentos que te identifiquen. Ten a la mano la mochila de emergencia Lleva diariamente el kit de protección (gafas, gorra, mascarilla y pañuelos húmedos). Mantente informado con las instrucciones de los voceros oficiales. DMQ trabajará el contenido Fuente: Secretaria Gestión de Riesgos

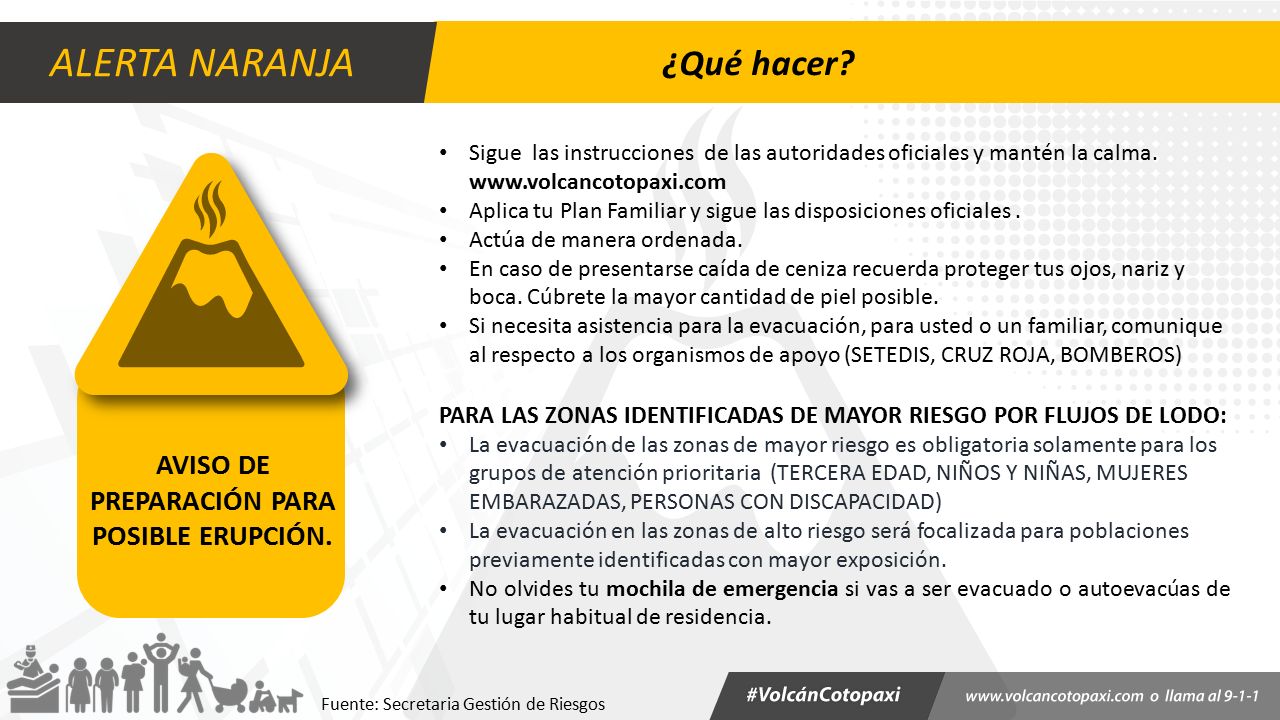

33 AVISO DE PREPARACIÓN PARA POSIBLE ERUPCIÓN.
ALERTA NARANJA ¿Qué hacer? Sigue las instrucciones de las autoridades oficiales y mantén la calma. Aplica tu Plan Familiar y sigue las disposiciones oficiales . Actúa de manera ordenada. En caso de presentarse caída de ceniza recuerda proteger tus ojos, nariz y boca. Cúbrete la mayor cantidad de piel posible. Si necesita asistencia para la evacuación, para usted o un familiar, comunique al respecto a los organismos de apoyo (SETEDIS, CRUZ ROJA, BOMBEROS) PARA LAS ZONAS IDENTIFICADAS DE MAYOR RIESGO POR FLUJOS DE LODO: La evacuación de las zonas de mayor riesgo es obligatoria solamente para los grupos de atención prioritaria (TERCERA EDAD, NIÑOS Y NIÑAS, MUJERES EMBARAZADAS, PERSONAS CON DISCAPACIDAD) La evacuación en las zonas de alto riesgo será focalizada para poblaciones previamente identificadas con mayor exposición. No olvides tu mochila de emergencia si vas a ser evacuado o autoevacúas de tu lugar habitual de residencia. AVISO DE PREPARACIÓN PARA POSIBLE ERUPCIÓN. Fuente: Secretaria Gestión de Riesgos

34 Aspectos a considerar DURANTE Alerta Naranja:
En Alerta Naranja, se debe mantener la calma, dentro de Quito no se requiere evacuar y las actividades se deben desarrollar con normalidad. Los profesores, estudiantes y demás personal que vive en los Valles puede regresar a sus hogares y tener listo su Plan Familiar de Emergencia.

35 LA ERUPCIÓN VOLCÁNICA ESTÁ EN CURSO
ALERTA ROJA ¿Qué hacer? Sigue las instrucciones de las autoridades oficiales y mantén la calma. Si la autoridad lo dispone permanece en el lugar en que te encuentras o evacua (según sea el caso) Para reportar una emergencia llama al 9-1-1 SI TE ENCUENTRAS EN UNA ZONA DE RIESGO Evacúa peatonalmente hacia los puntos de encuentro y zonas seguras según tu Plan Familiar. Si no estás junto a tu familia, espera a que pase la emergencia y encuéntrate con ellos en el lugar definido con anterioridad. Recuerda que en un desastre es posible que los servicios básicos se interrumpan, por lo que debes mantener la calma y actuar acorde a tu Plan Familiar Recuerda que estar informado y actuar correctamente puede salvar tu vida y la de los tuyos. LA ERUPCIÓN VOLCÁNICA ESTÁ EN CURSO Fuente: Secretaria Gestión de Riesgos

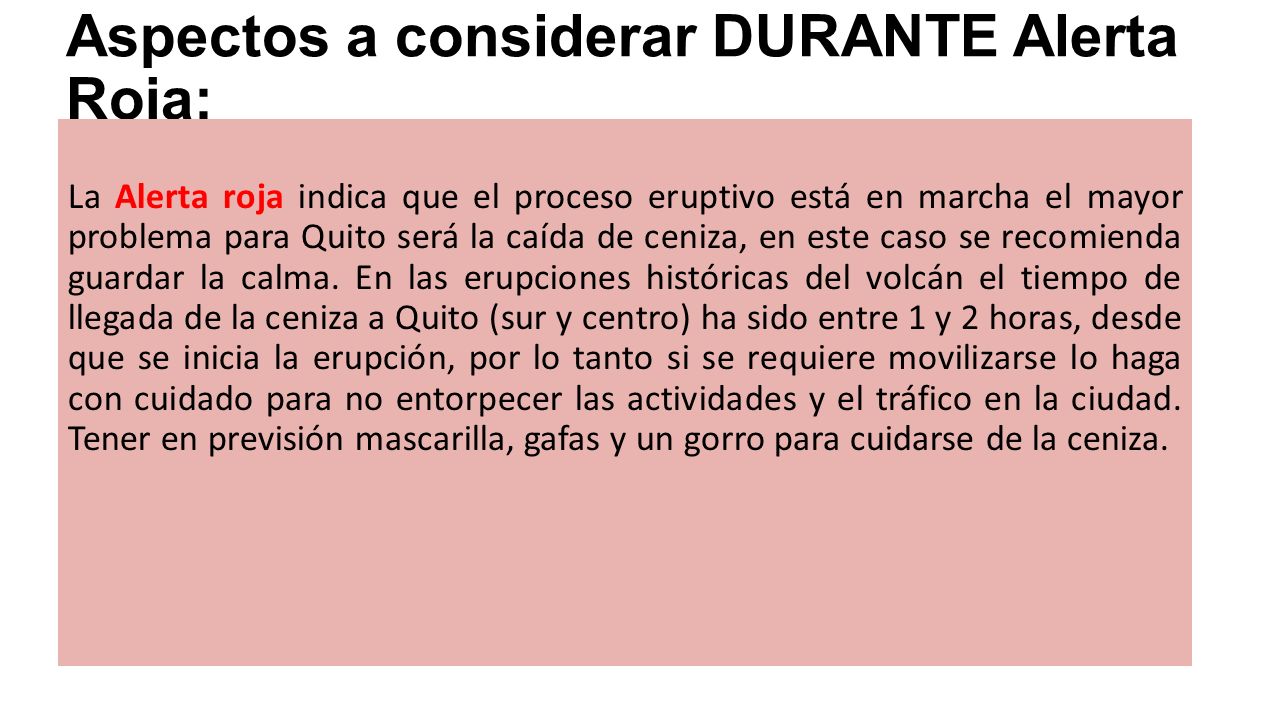

36 Aspectos a considerar DURANTE Alerta Roja:
La Alerta roja indica que el proceso eruptivo está en marcha el mayor problema para Quito será la caída de ceniza, en este caso se recomienda guardar la calma. En las erupciones históricas del volcán el tiempo de llegada de la ceniza a Quito (sur y centro) ha sido entre 1 y 2 horas, desde que se inicia la erupción, por lo tanto si se requiere movilizarse lo haga con cuidado para no entorpecer las actividades y el tráfico en la ciudad. Tener en previsión mascarilla, gafas y un gorro para cuidarse de la ceniza.

37 Aspectos a considerar DURANTE Alerta Roja:
Activar el Comité de Emergencia Luego de la organización, determinar las acciones en función del Instructivo de la EPN. El personal pueden salir caminando de la universidad en función de cada caso y protegidos si existe caída de ceniza. El Comité de Emergencia: mantendrá informadas a las personas que se mantengan en cada facultad, emitirá los lineamientos para la movilidad de la población universitaria y proveerá de mascarillas y demás requerimientos que se encuentren dentro de su competencia.

38 Aspectos a considerar DESPUÉS:
Las actividades académicas se retomarán una vez que se determinen los lineamientos de los Organismos Estatales y que se garantice la seguridad de la población universitaria.

39 Proceso Eruptivo Volcán Cotopaxi
PRODUCTOS COMUNICACIONALES Proceso Eruptivo Volcán Cotopaxi

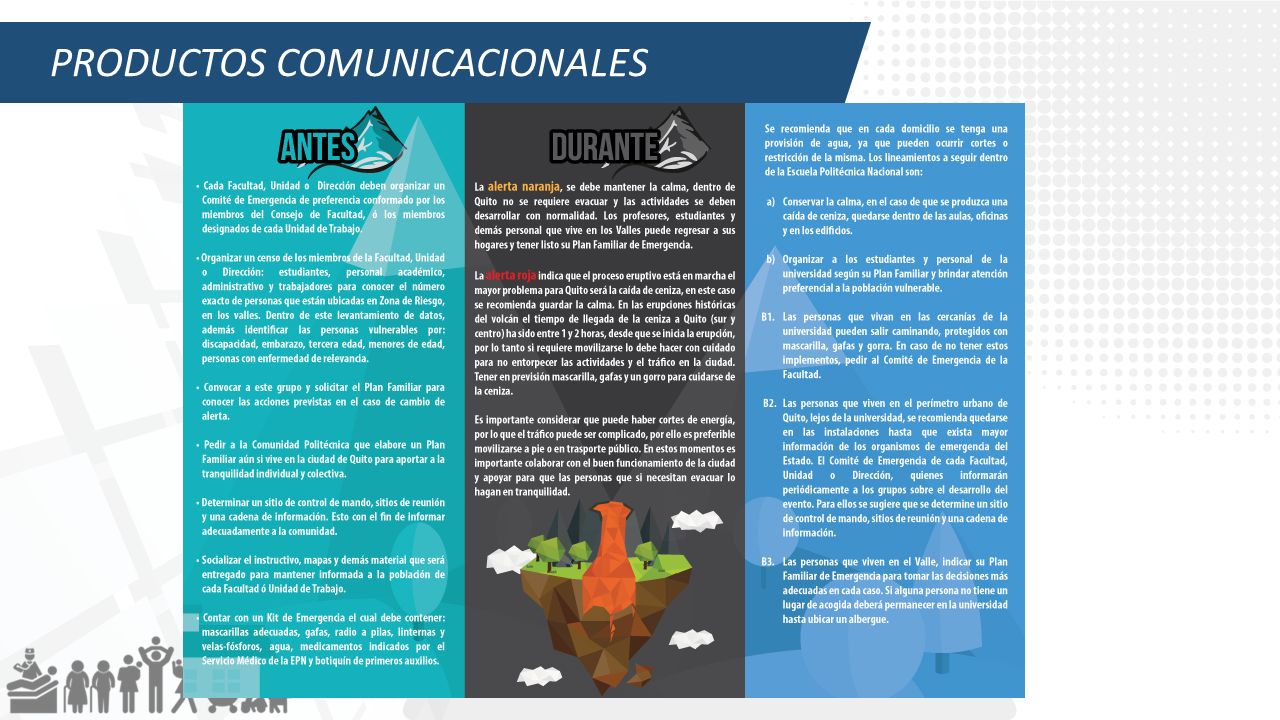

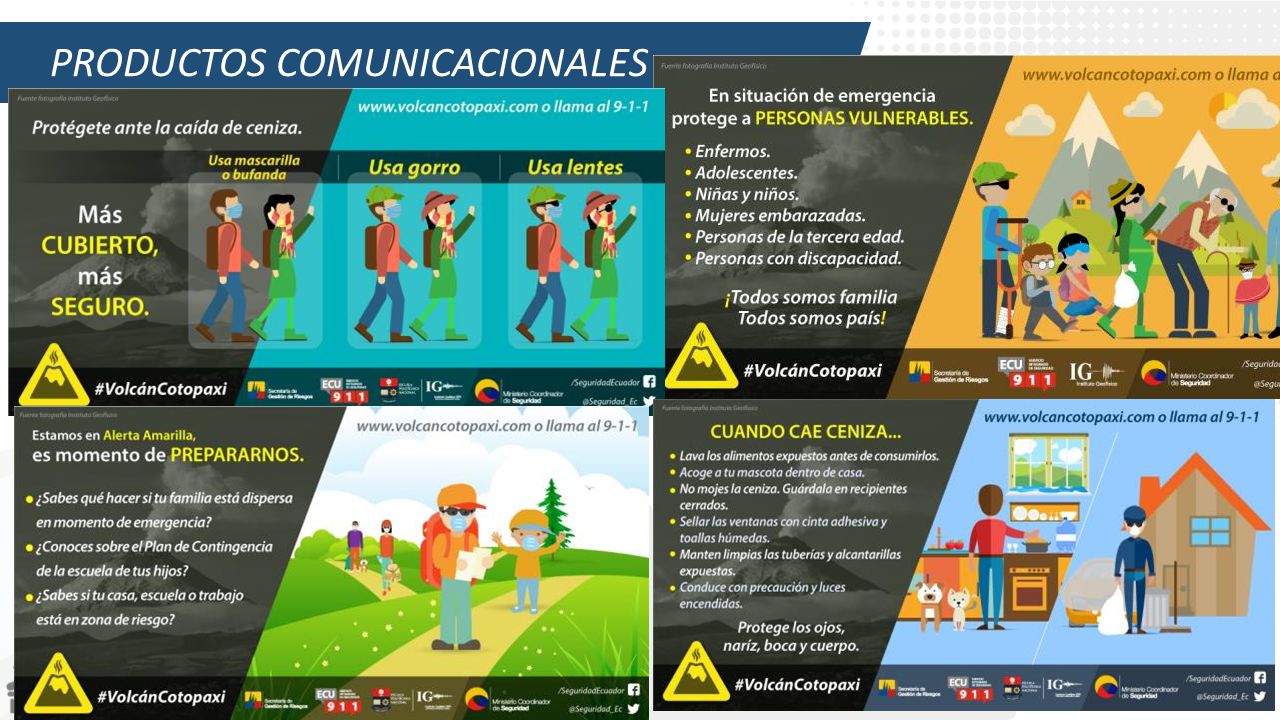

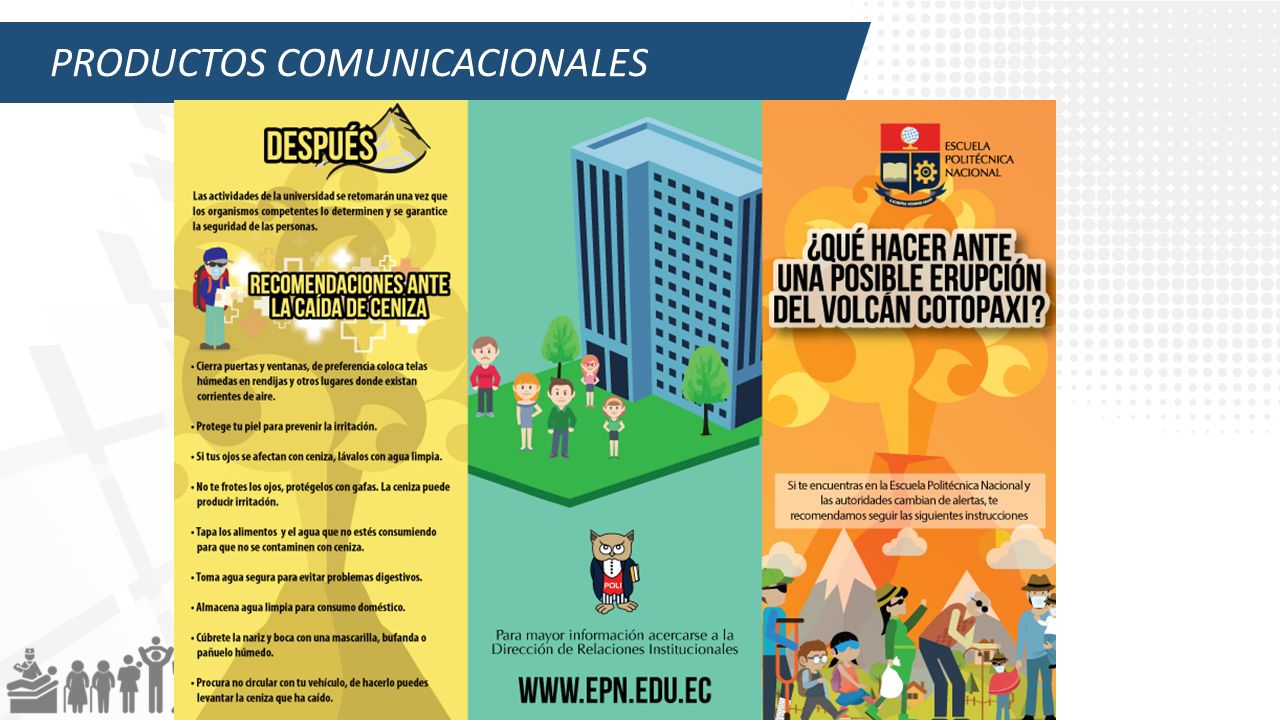

40 PRODUCTOS COMUNICACIONALES

41 PRODUCTOS COMUNICACIONALES

42 PRODUCTOS COMUNICACIONALES

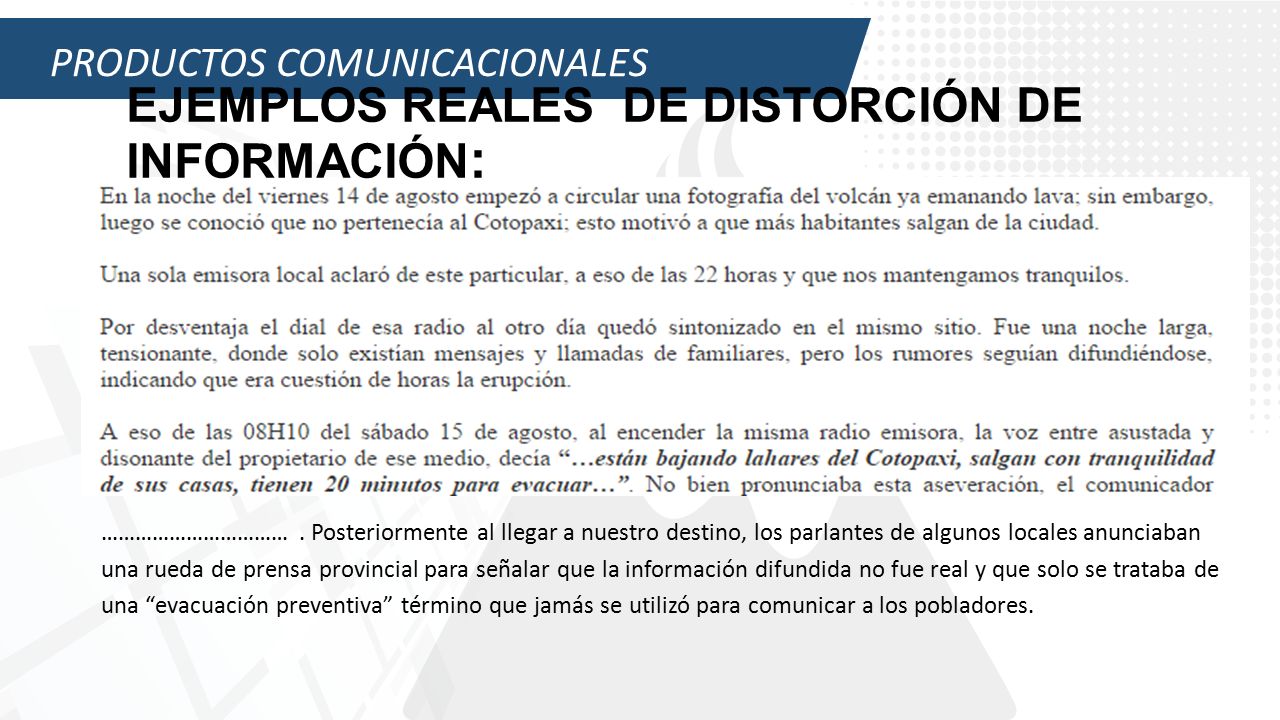

43 EJEMPLOS REALES DE DISTORCIÓN DE INFORMACIÓN:
PRODUCTOS COMUNICACIONALES EJEMPLOS REALES DE DISTORCIÓN DE INFORMACIÓN: …………………………… . Posteriormente al llegar a nuestro destino, los parlantes de algunos locales anunciaban una rueda de prensa provincial para señalar que la información difundida no fue real y que solo se trataba de una “evacuación preventiva” término que jamás se utilizó para comunicar a los pobladores.

44 PRODUCTOS COMUNICACIONALES
EVITAR RUMORES MANTENERSE INFORMADOS POR LAS FUENTES OFICIALES
