USO DE EXTINTORES
2

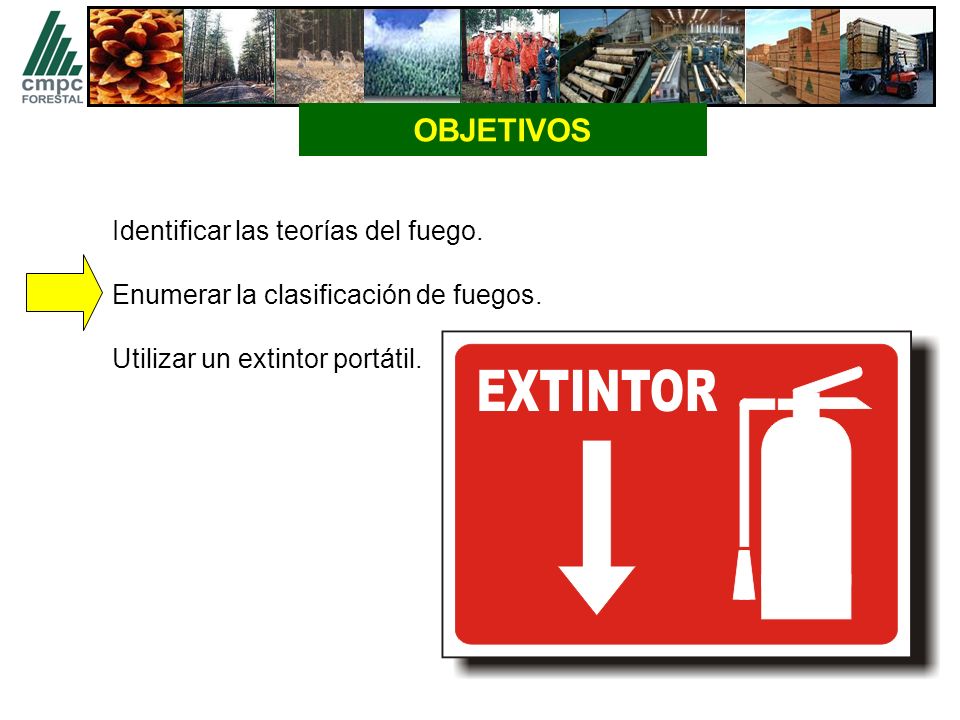

OBJETIVOS Identificar las teorías del fuego.
Enumerar la clasificación de fuegos. Utilizar un extintor portátil.
3
Fuego: El fuego es una reacción de combustión que se caracteriza por la emisión de calor acompañada de humo, de llamas o de ambos. 3
4
COMBUSTIBLES El combustible se define como cualquier sólido, líquido o gas que se pueda quemar. Sólidos Líquidos Gases 4
5
Combustión: La combustión es una reacción de oxidación entre un combustible y un comburente (OXIGENO DEL AIRE), iniciada por una cierta energía de activación y con desprendimiento de calor (reacción exotérmica). Combustiones lentas. Combustiones rápidas. 5
6
Calor: Es la energía que se manifiesta aumentando la temperatura de los cuerpos, dilatándolos y llegando a fundir los sólidos (metales) y evaporar los líquidos. El calor representa la cantidad de energía que un cuerpo transfiere a otro como consecuencia de una diferencia de temperatura entre ambos. 6
7
TEORIA DEL FUEGO TRIANGULO DEL FUEGO TETRAEDRO DEL FUEGO 7
8
TIPOS DE FUEGO FUEGOS SIN LLAMA (INCANDECENCIA): La combustión es producida a nivel superficial de combustibles sólidos sin la presencia de gases o vapores FUEGOS CON LLAMA: La combustión es producida por la generación de gases o vapores de combustibles sólidos y líquidos y la participación de gases cuando el combustible se encuentra en este estado. 8
9
CLASIFICACION DE LOS FUEGOS
NORMA CHILENA N° La cual concuerda totalmente con la norma americana ANSI Z (NFPA 10) Portable Fire Extinghishers. Define los fuegos por su naturaleza y utiliza una simbología que permite identificar la clase de fuego y los agentes extintores que se deben usar. Esta clasificación separa los fuegos en cuatro grandes grupos según el combustible (lo que se quema). 9
10
A CLASES DE FUEGOS Clase A
Son fuegos producidos por materiales sólidos ordinarios, tales como: madera, papel, cartón, telas, cauchos y determinados plásticos. Tienen como característica principal la producción de brasas. A 10
11
B CLASES DE FUEGOS Clase B
Son fuegos producidos por líquidos (inflamables y combustibles) y gases. Ejemplos: aceites, grasas, derivados del petróleo, solventes, pinturas, acetileno, etc. B 11
12

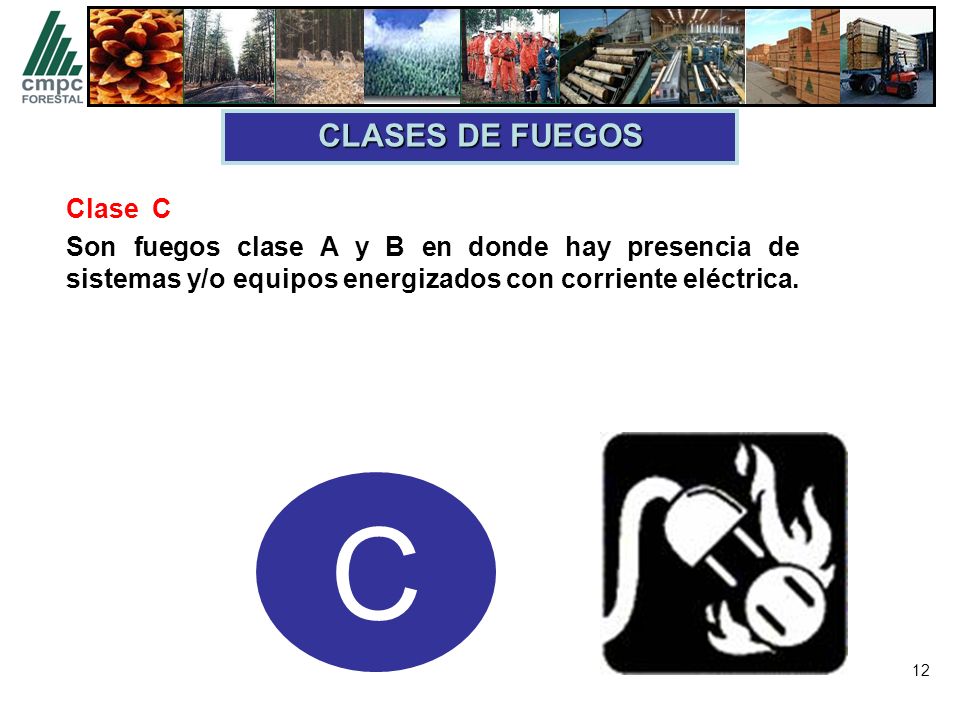

C CLASES DE FUEGOS Clase C
Son fuegos clase A y B en donde hay presencia de sistemas y/o equipos energizados con corriente eléctrica. C 12
13

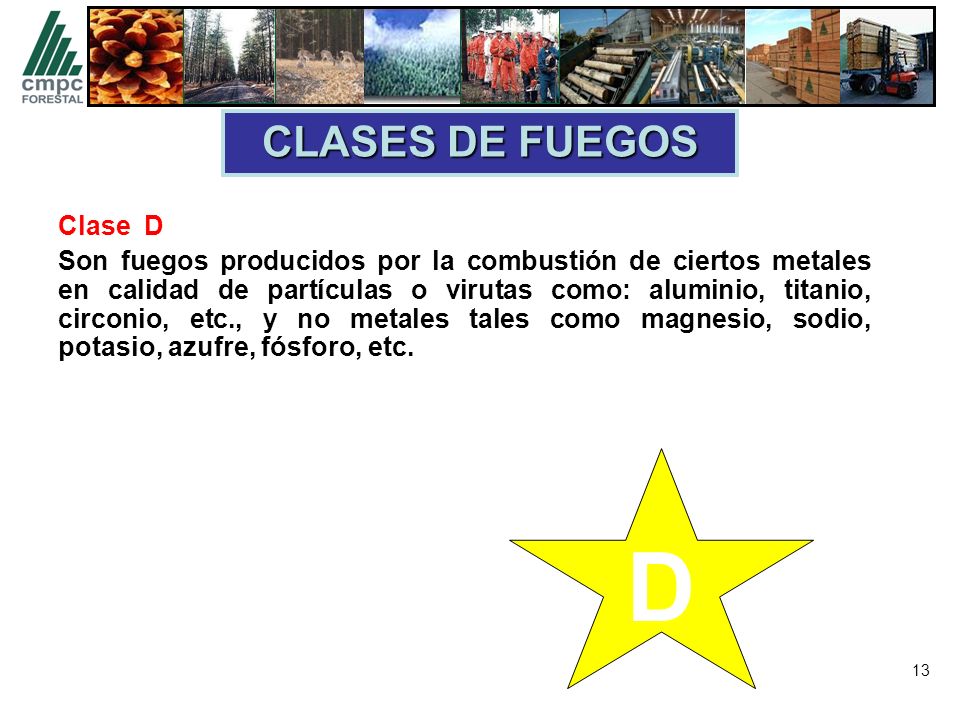

D CLASES DE FUEGOS Clase D
Son fuegos producidos por la combustión de ciertos metales en calidad de partículas o virutas como: aluminio, titanio, circonio, etc., y no metales tales como magnesio, sodio, potasio, azufre, fósforo, etc. D 13
14
METODOS DE EXTINCION ENFRIAMIENTO SOFOCACION INHIBICION DISPERSION 14
15
TECNICAS DE EXTINCION DEL FUEGO
ENFRIAMIENTO: Esta técnica consiste en enfriar los combustibles o las llamas, especialmente cuando se trata de combustibles sólidos, también se pueden enfriar las llamas en combustibles líquidos usando Neblina. OXIGENO REACCION EN CADENA COMBUSTIBLE 15
16
TECNICAS DE EXTINCION DEL FUEGO
SOFOCACION: Esta técnica consiste en eliminar o aislar el oxígeno presente mediante la aplicación de un gas inerte que lo desplace rebajando el porcentaje de oxígeno del aire a menos del 15 %. Otra técnica consiste en tapar el fuego por completo evitando su contacto con el oxígeno del aire. CALOR COMBUSTIBLE REACCION EN CADENA 16
17
TECNICAS DE EXTINCION DEL FUEGO
OXIGENO CALOR COMBUSTIBLE INHIBICION: Esta técnica consiste en interferir la reacción química del fuego, mediante un agente extintor como es el polvo químico seco 17
18
TECNICAS DE EXTINCION DEL FUEGO
DISPERSIÓN, REMOCIÓN, SEGREGACIÓN: Esta técnica consiste en remover, segregar o aislar el combustible, usando dispositivos de corte de flujo (en combustibles líquidos o gaseosos) o barreras de aislación (en combustibles sólidos). OXIGENO CALOR REACCION EN CADENA 18
19
EXTINTOR DE P. Q. S. ( Presión Almacenada, N2) ( Ag. Ext. Fosfato Monoamónico + Sulfato de Amonio) C A B 19
20
EXTINTOR DE DIOXIDO DE CARBONO (Ag. Ext. Y AUTOEXPELENTE)
20
21

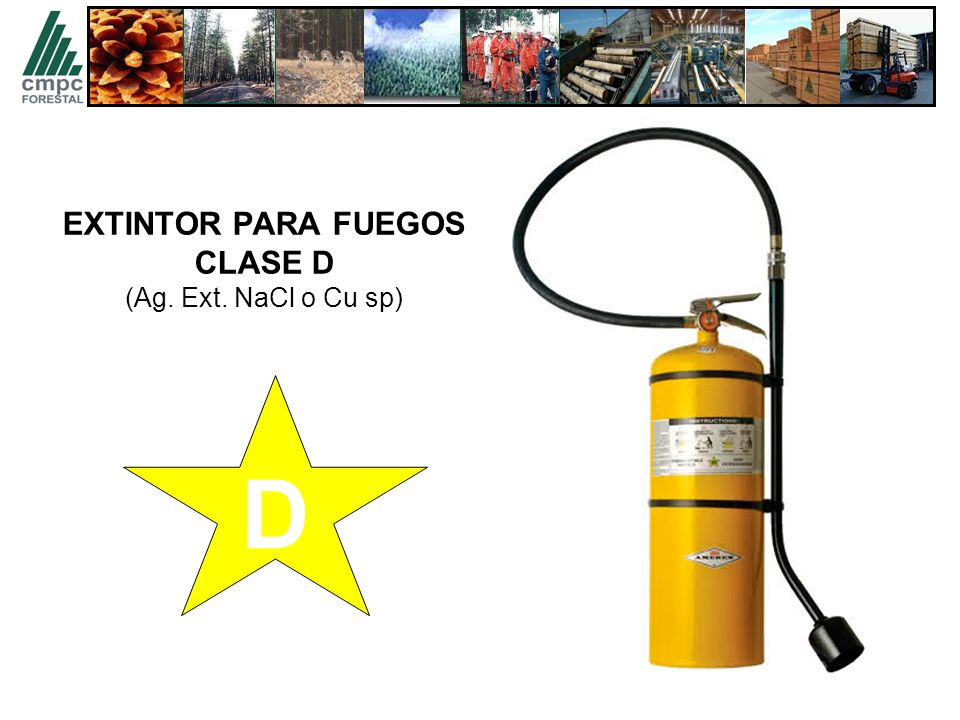

EXTINTOR PARA FUEGOS CLASE D (Ag. Ext. NaCl o Cu sp)
21
22
22
23
PARTES DEL EXTINTOR PQS
Cuerpo Manómetro (ausente en CO2) Manilla para transporte Gatillo Sello Seguro o Pasador Manguera (Corneta en CO2). Etiquetas
24
24
25
25
26
ETIQUETA DE CONTROL DE MANTENCION Y RECARGA DE EXTINTORES
Siempre presente, en cualquier tipo de extintor
27
27
28
PROCEDIMIENTO GENERAL AL UTILIZAR UN EXTINTOR
28
29
(PALANCA, ANEXO EMERGENCIAS, CANAL 2)
DÉ LA ALARMA (PALANCA, ANEXO EMERGENCIAS, CANAL 2) 29
30
DÉ LA ALARMA 30
31
31
32
PQS VIENTO 32
33
CO2 33
34

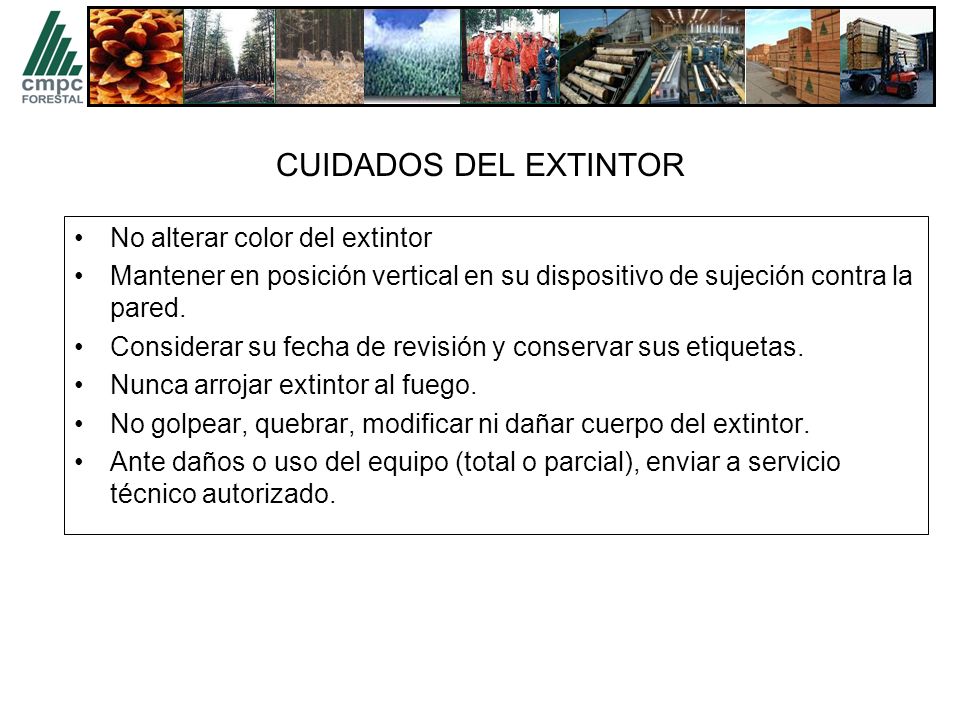

CUIDADOS DEL EXTINTOR No alterar color del extintor
Mantener en posición vertical en su dispositivo de sujeción contra la pared. Considerar su fecha de revisión y conservar sus etiquetas. Nunca arrojar extintor al fuego. No golpear, quebrar, modificar ni dañar cuerpo del extintor. Ante daños o uso del equipo (total o parcial), enviar a servicio técnico autorizado.
35
VEAMOS VIDEO Y LUEGO LA PRACTICA
