1 GRUPO: MODELISMO Y MAQUETISMO 1º CURSO PROFESOR: FERNANDO L. CATALÁN BLAY ASIGNATURA: FORMACIÓN Y ORIENTACIÓN LABORAL FOL MM 1º TEMA 4 PROTECCIÓN Y PREVENCIÓN DE RIESGOS

2 FOL MM 1º Medidas de seguridad en las máquinas. Los equipos de protección individual (epi). Señalización de seguridad. El plan de emergencia. Medidas de lucha contra los incendios. Primeros auxilios.

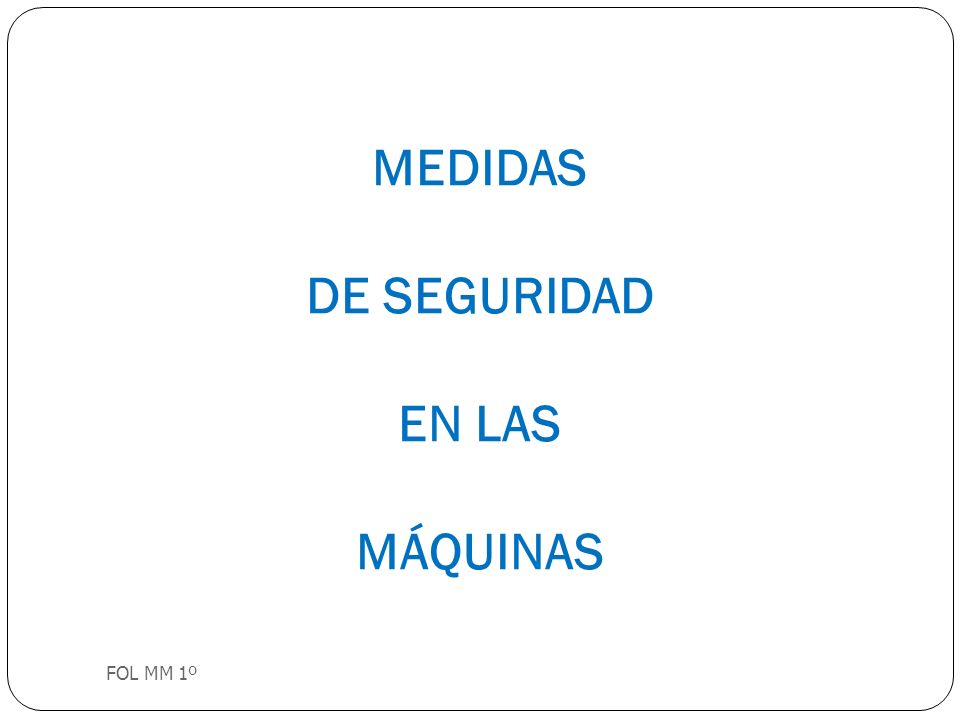

3 MEDIDAS DE SEGURIDAD EN LAS MÁQUINAS FOL MM 1º

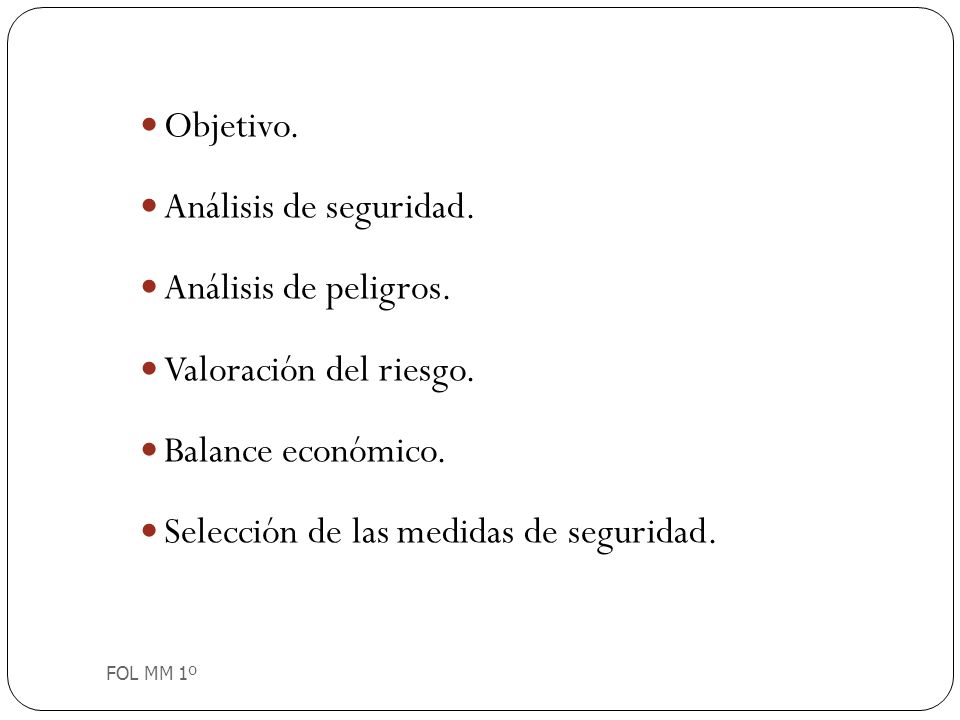

4 Objetivo. Análisis de seguridad. Análisis de peligros. Valoración del riesgo. Balance económico. Selección de las medidas de seguridad. FOL MM 1º

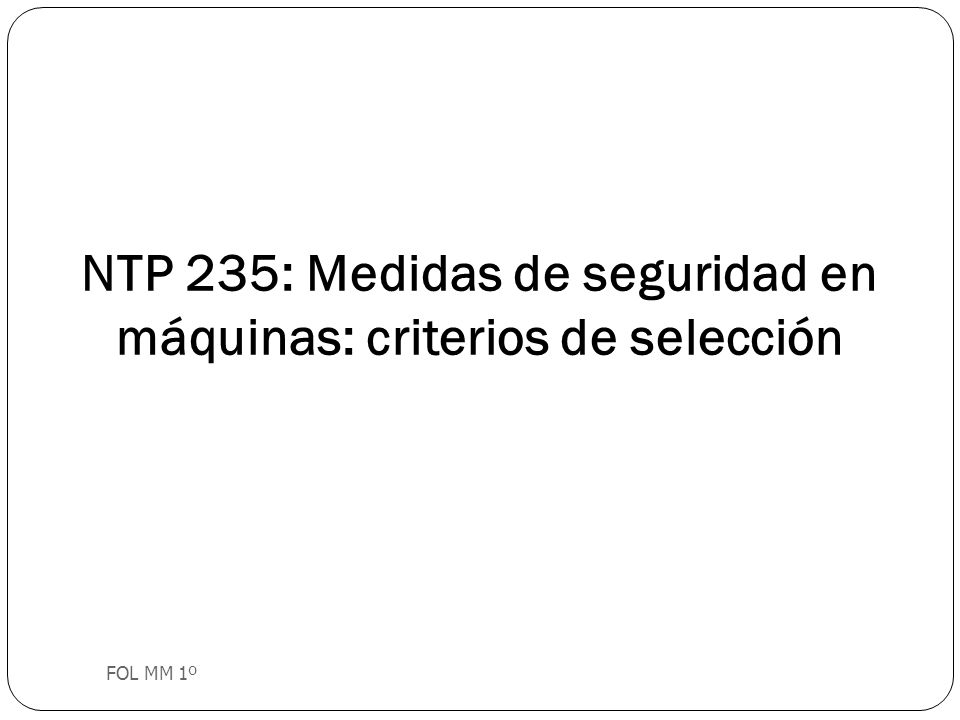

5 NTP 235: Medidas de seguridad en máquinas: criterios de selección FOL MM 1º

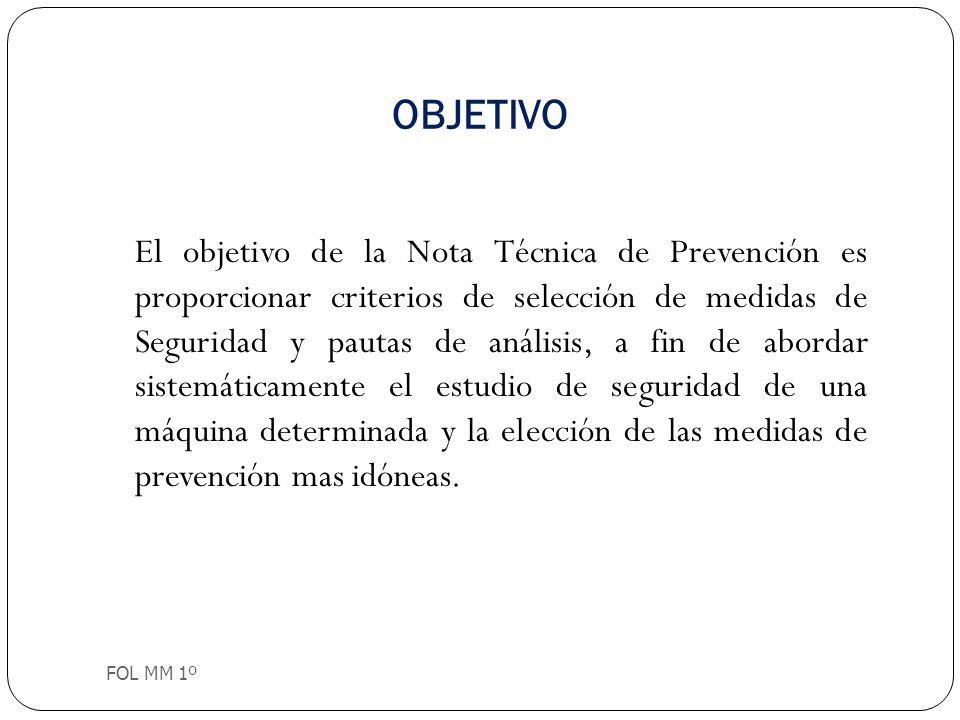

6 OBJETIVO FOL MM 1º El objetivo de la Nota Técnica de Prevención es proporcionar criterios de selección de medidas de Seguridad y pautas de análisis, a fin de abordar sistemáticamente el estudio de seguridad de una máquina determinada y la elección de las medidas de prevención mas idóneas.

7 ANÁLISIS DE SEGURIDAD FOL MM 1º A la hora de realizar un análisis de seguridad, en un diseño de máquina, en un estudio de peligrosidad o bien en la elaboración de normas e instrucciones de uso, se han de tener presentes todos y cada uno de los peligros susceptibles de ser generados por las máquinas. Este estudio se ha de realizar según el esquema, teniendo presente: - Análisis de peligros. - Valoración del riesgo. - Balance económico.

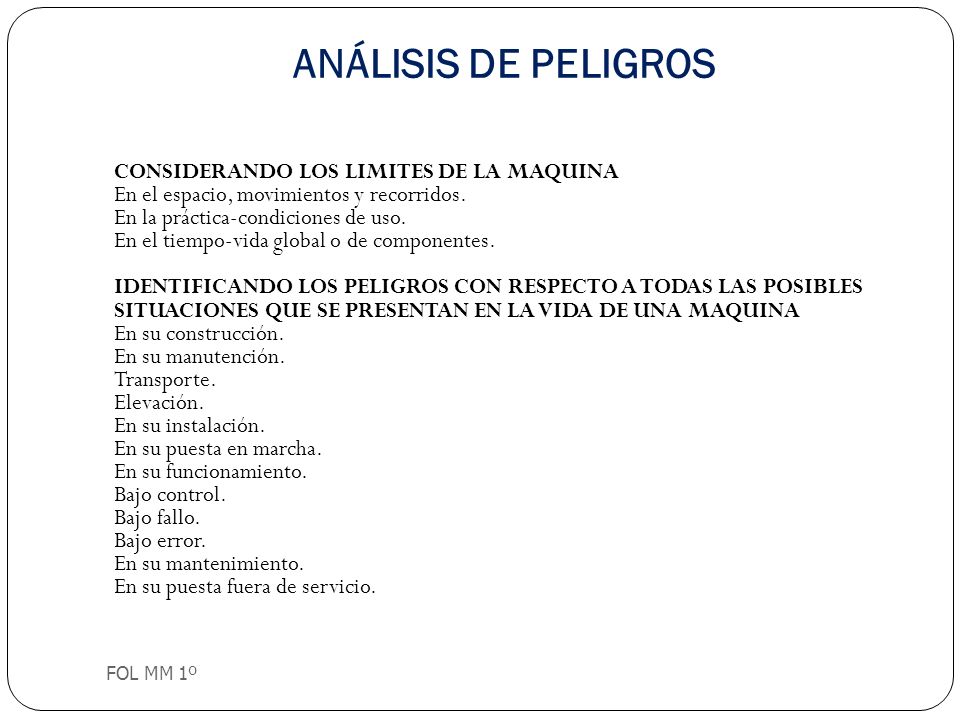

8 ANÁLISIS DE PELIGROS FOL MM 1º CONSIDERANDO LOS LIMITES DE LA MAQUINA En el espacio, movimientos y recorridos. En la práctica-condiciones de uso. En el tiempo-vida global o de componentes. IDENTIFICANDO LOS PELIGROS CON RESPECTO A TODAS LAS POSIBLES SITUACIONES QUE SE PRESENTAN EN LA VIDA DE UNA MAQUINA En su construcción. En su manutención. Transporte. Elevación. En su instalación. En su puesta en marcha. En su funcionamiento. Bajo control. Bajo fallo. Bajo error. En su mantenimiento. En su puesta fuera de servicio.

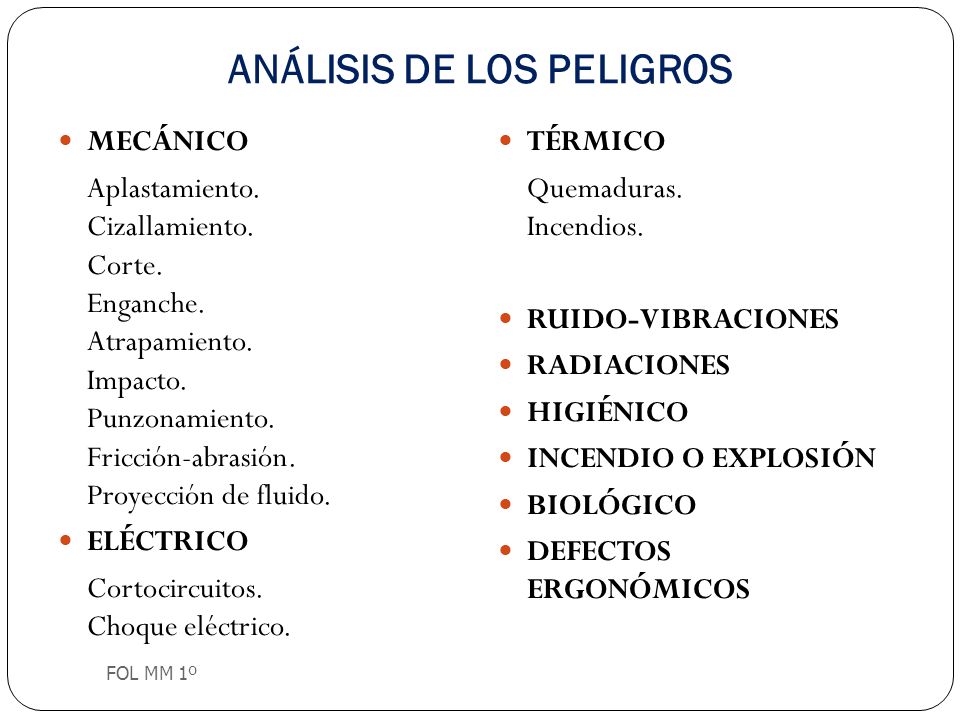

9 ANÁLISIS DE LOS PELIGROS FOL MM 1º MECÁNICO Aplastamiento. Cizallamiento. Corte. Enganche. Atrapamiento. Impacto. Punzonamiento. Fricción-abrasión. Proyección de fluido. ELÉCTRICO Cortocircuitos. Choque eléctrico. TÉRMICO Quemaduras. Incendios. RUIDO-VIBRACIONES RADIACIONES HIGIÉNICO INCENDIO O EXPLOSIÓN BIOLÓGICO DEFECTOS ERGONÓMICOS

10 VALORACIÓN DEL RIESGO FOL MM 1º Para la valoración del riesgo se ha de tener presente: - La probabilidad de que se produzca un daño. - La mayor gravedad previsible resultante de este daño. La probabilidad de producirse un daño está relacionada con la exposición al peligro (frecuencia de acceso y permanencia en la zona peligrosa), así como con la facilidad de desencadenarse un fallo. La gravedad de los daños puede variar en función de numerosos factores que se debe intentar prever. Se considerará siempre el daño más grave previsible.

11 BALANCE ECONÓMICO FOL MM 1º En la elección de una o varias medidas de seguridad, se debe intentar llegar a un equilibrio entre: - La seguridad en si misma. - Los costes de fabricación y utilización de la máquina global y/o de las medidas de seguridad. - La aptitud de la máquina para ejercer su función (sin entorpecimientos) y la facilidad de realizar su mantenimiento.

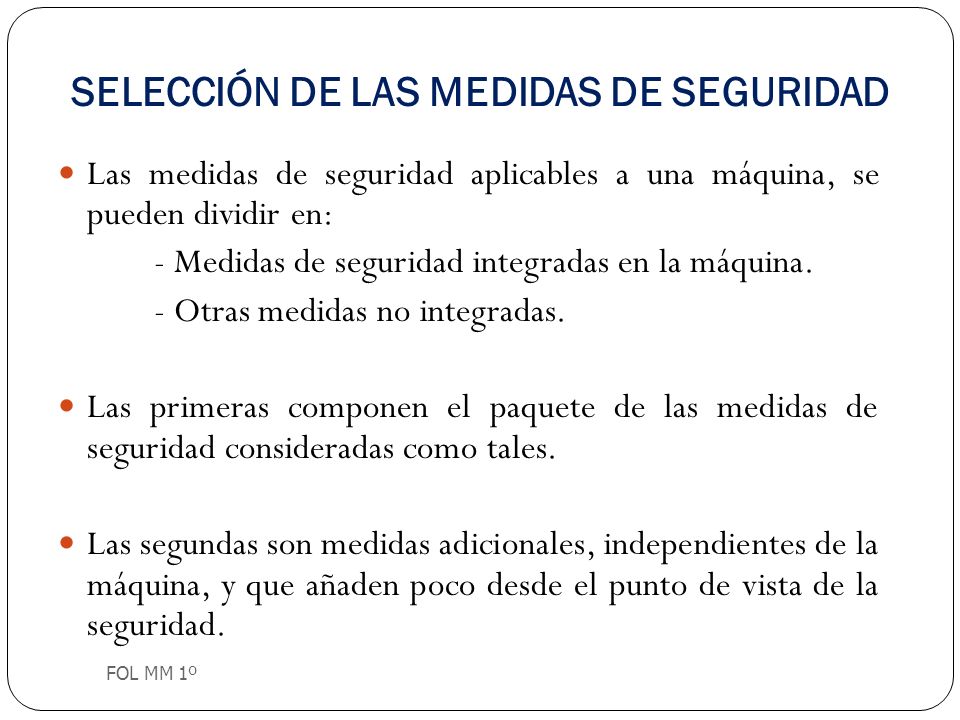

12 SELECCIÓN DE LAS MEDIDAS DE SEGURIDAD FOL MM 1º Las medidas de seguridad aplicables a una máquina, se pueden dividir en: - Medidas de seguridad integradas en la máquina. - Otras medidas no integradas. Las primeras componen el paquete de las medidas de seguridad consideradas como tales. Las segundas son medidas adicionales, independientes de la máquina, y que añaden poco desde el punto de vista de la seguridad.

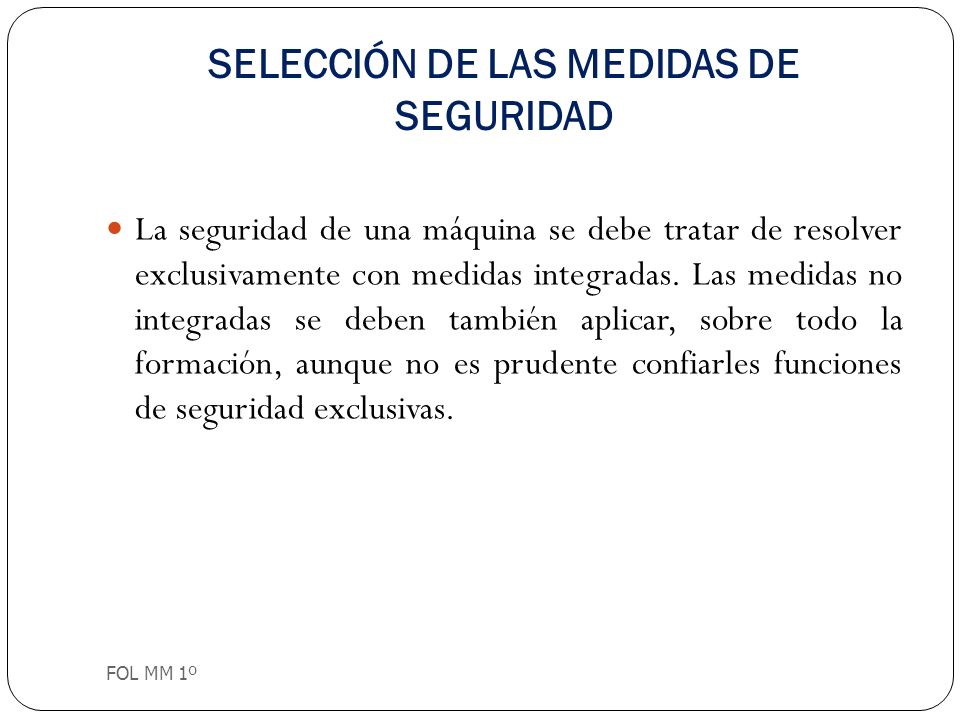

13 SELECCIÓN DE LAS MEDIDAS DE SEGURIDAD FOL MM 1º La seguridad de una máquina se debe tratar de resolver exclusivamente con medidas integradas. Las medidas no integradas se deben también aplicar, sobre todo la formación, aunque no es prudente confiarles funciones de seguridad exclusivas.

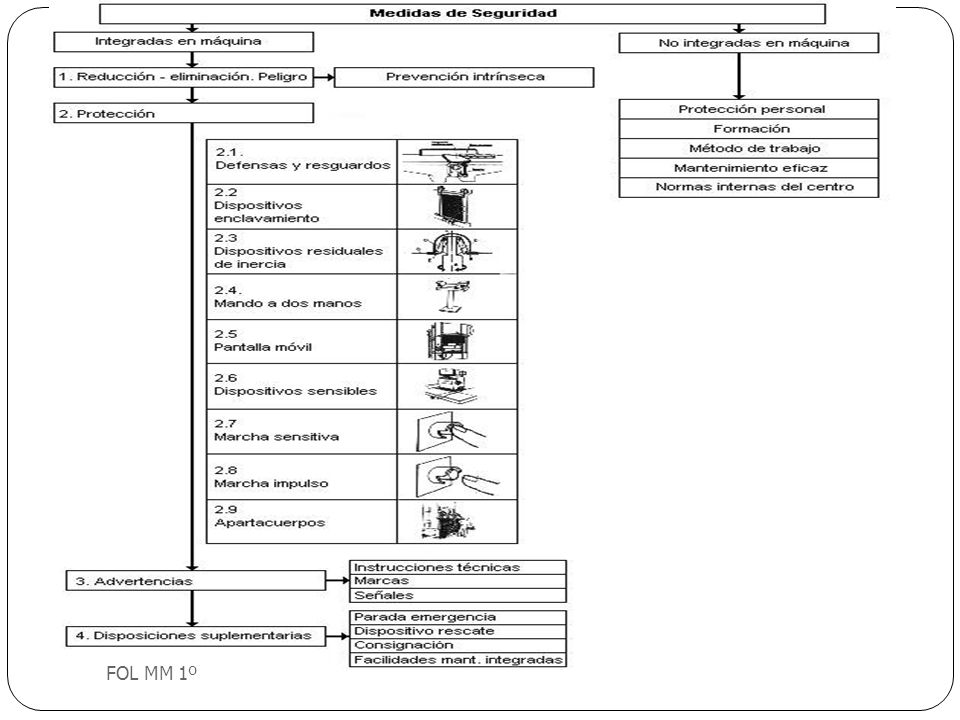

14 SELECCIÓN DE LAS MEDIDAS DE SEGURIDAD FOL MM 1º Las medidas de seguridad integradas se han dividido en cuatro niveles de seguridad, en sentido decreciente: - Nivel alto. Medidas de prevención intrínseca. Evitan o reducen al máximo el peligro, fundamentalmente por diseño. - Nivel medio. Medidas de protección. Protegen contra los peligros que no es posible evitar o reducir por diseño. - Nivel bajo. Advertencias. Advierten e informan a los usuarios de los peligros, complementariamente a las anteriores, cuando no cabe protección total. - Nivel auxiliar. Disposiciones Suplementarias.Son medidas de emergencia, que se usan fuera de las condiciones y del uso normales de la máquina. Sólo se usan cuando el resto de medidas no son aplicables, o como complemento a las mismas.

15 FOL MM 1º

16 LOS EQUIPOS DE PROTECCIÓN INDIVIDUAL (EPI) FOL MM 1º

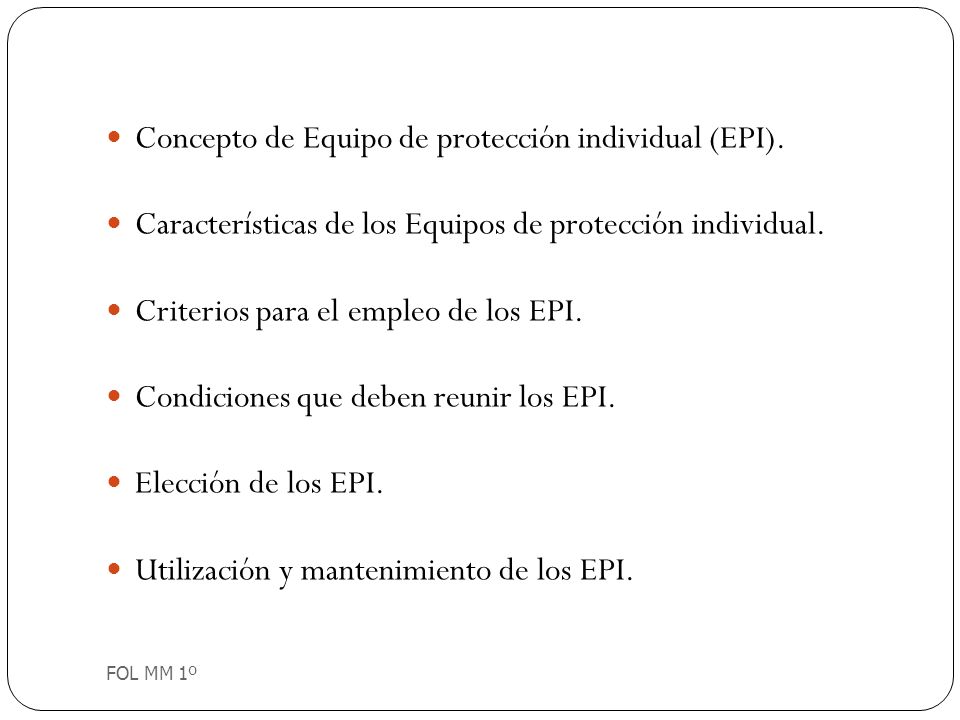

17 Concepto de Equipo de protección individual (EPI). Características de los Equipos de protección individual. Criterios para el empleo de los EPI. Condiciones que deben reunir los EPI. Elección de los EPI. Utilización y mantenimiento de los EPI. FOL MM 1º

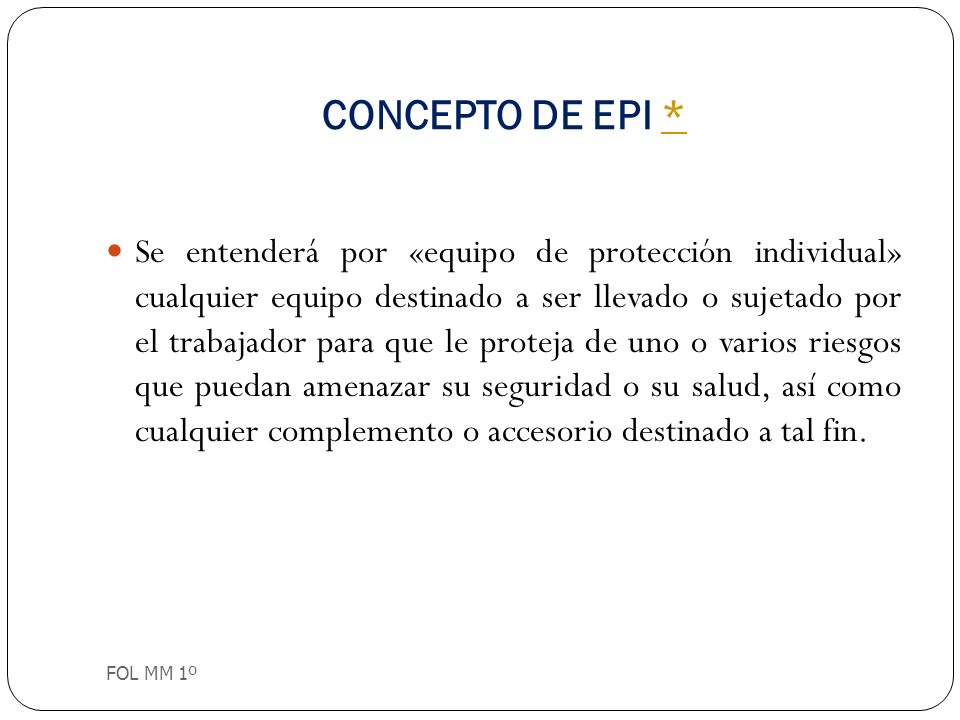

18 CONCEPTO DE EPI ** FOL MM 1º Se entenderá por «equipo de protección individual» cualquier equipo destinado a ser llevado o sujetado por el trabajador para que le proteja de uno o varios riesgos que puedan amenazar su seguridad o su salud, así como cualquier complemento o accesorio destinado a tal fin.

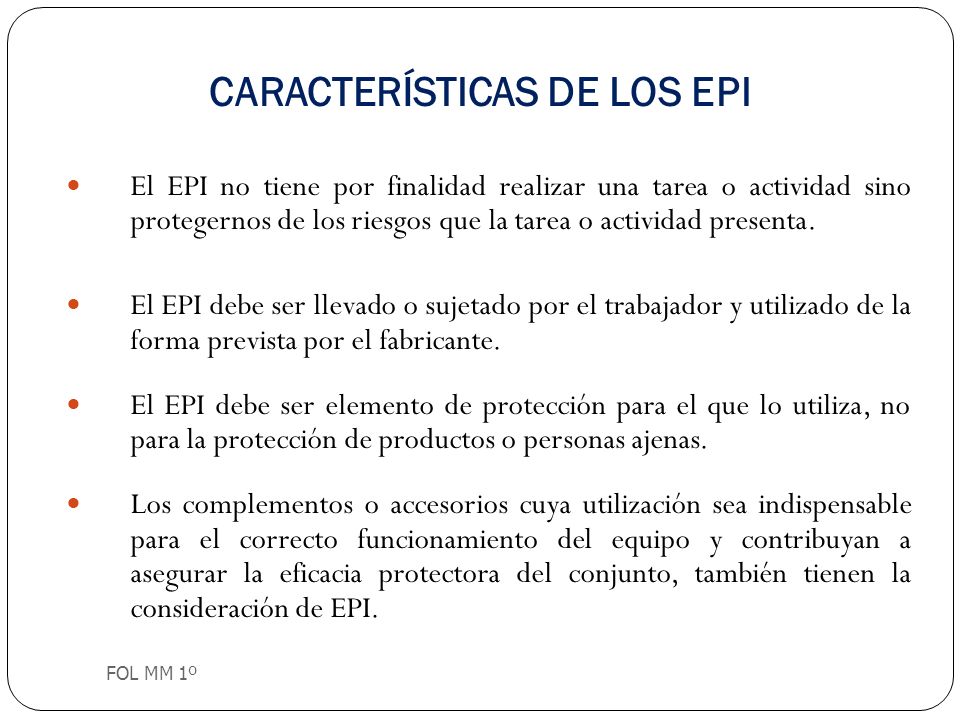

19 CARACTERÍSTICAS DE LOS EPI FOL MM 1º El EPI no tiene por finalidad realizar una tarea o actividad sino protegernos de los riesgos que la tarea o actividad presenta. El EPI debe ser llevado o sujetado por el trabajador y utilizado de la forma prevista por el fabricante. El EPI debe ser elemento de protección para el que lo utiliza, no para la protección de productos o personas ajenas. Los complementos o accesorios cuya utilización sea indispensable para el correcto funcionamiento del equipo y contribuyan a asegurar la eficacia protectora del conjunto, también tienen la consideración de EPI.

20 FOL MM 1º

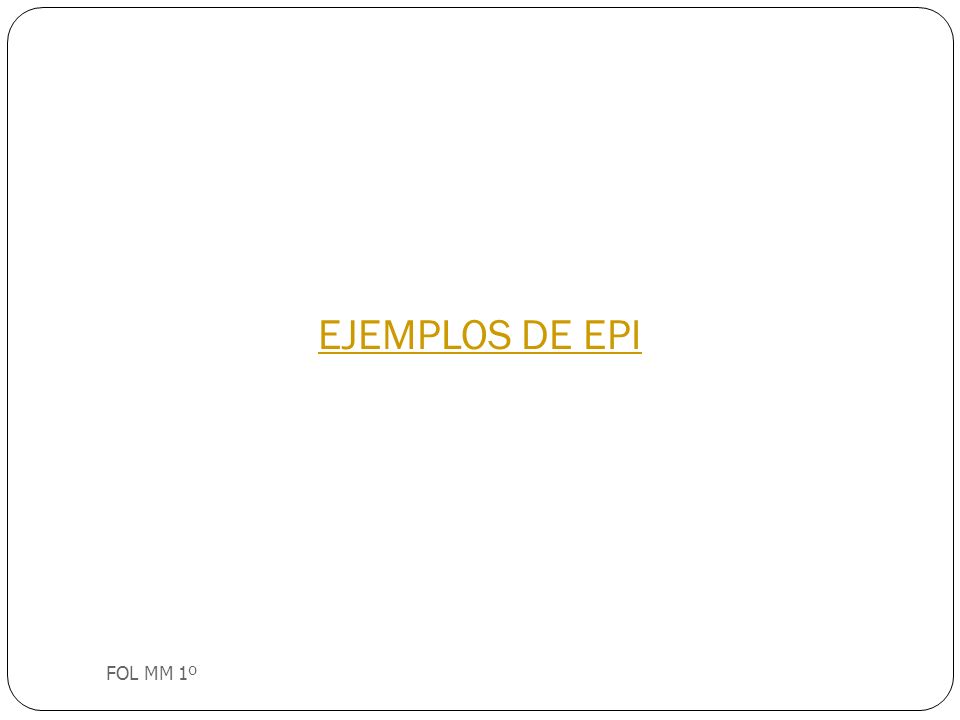

21 EJEMPLOS DE EPI FOL MM 1º

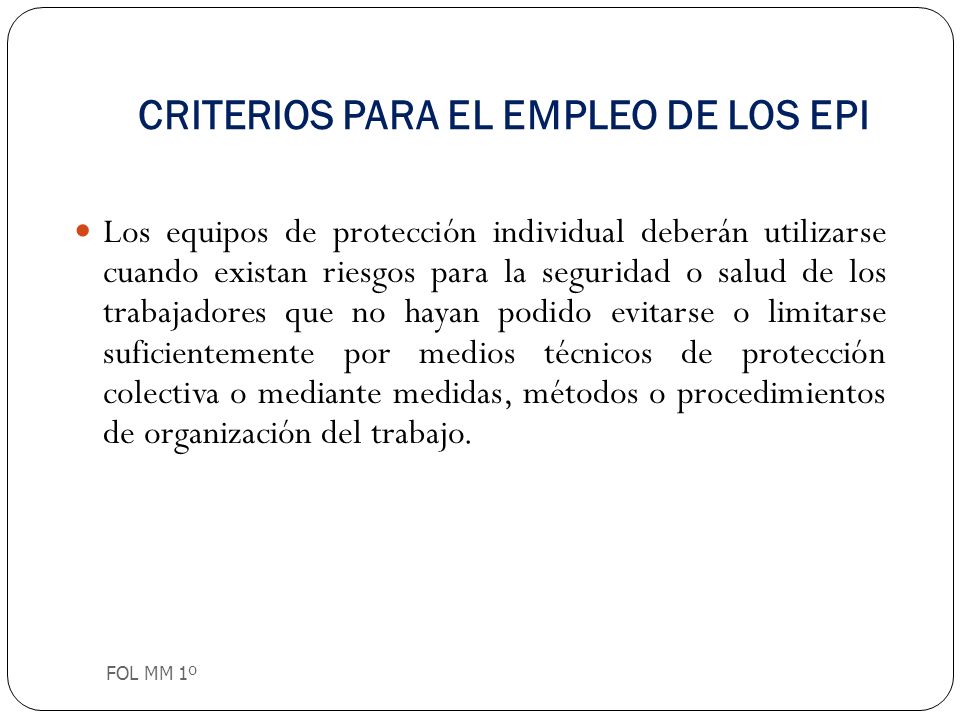

22 CRITERIOS PARA EL EMPLEO DE LOS EPI FOL MM 1º Los equipos de protección individual deberán utilizarse cuando existan riesgos para la seguridad o salud de los trabajadores que no hayan podido evitarse o limitarse suficientemente por medios técnicos de protección colectiva o mediante medidas, métodos o procedimientos de organización del trabajo.

23 CONDICIONES QUE DEBEN REUNIR LOS EPI FOL MM 1º Los equipos de protección individual proporcionarán una protección eficaz frente a los riesgos que motivan su uso, sin suponer por sí mismos u ocasionar riesgos adicionales ni molestias innecesarias. A tal fin deberán: - Responder a las condiciones existentes en el lugar de trabajo. - Tener en cuenta las condiciones anatómicas y fisiológicas y el estado de salud del trabajador. - Adecuarse al portador, tras los ajustes necesarios. En caso de riesgos múltiples que exijan la utilización simultánea de varios equipos de protección individual, éstos deberán ser compatibles entre sí y mantener su eficacia en relación con el riesgo o riesgos correspondientes. En cualquier caso, los equipos de protección individual que se utilicen de acuerdo con lo dispuesto en el artículo 4 de este Real Decreto deberán reunir los requisitos establecidos en cualquier disposición legal o reglamentaria que les sea de aplicación, en particular en lo relativo a su diseño y fabricación.

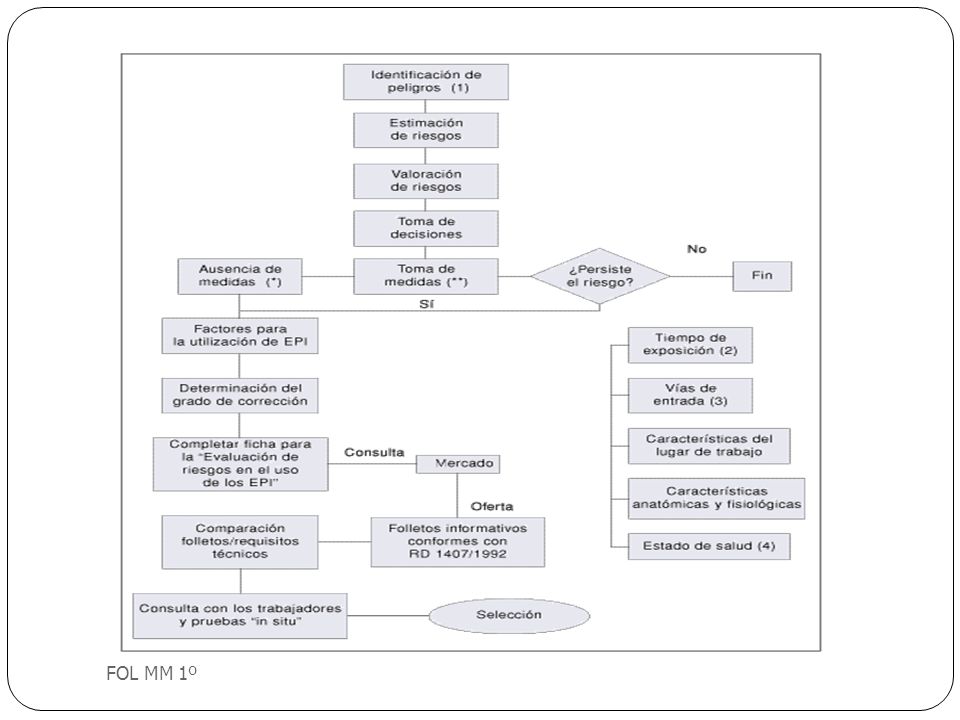

24 ELECCIÓN DE LOS EPI FOL MM 1º Para la elección de los equipos de protección individual, el empresario deberá llevar a cabo las siguientes actuaciones: - Analizar y evaluar los riesgos existentes que no puedan evitarse o limitarse suficientemente por otros medios. - Definir las características que deberán reunir los equipos de protección individual para garantizar su función, teniendo en cuenta la naturaleza y magnitud de los riesgos de los que deban proteger, así como los factores adicionales de riesgo que puedan constituir los propios equipos de protección individual o su utilización. - Comparar las características de los equipos de protección individual existentes en el mercado con las definidas según lo señalado en el párrafo anterior.

25 FOL MM 1º

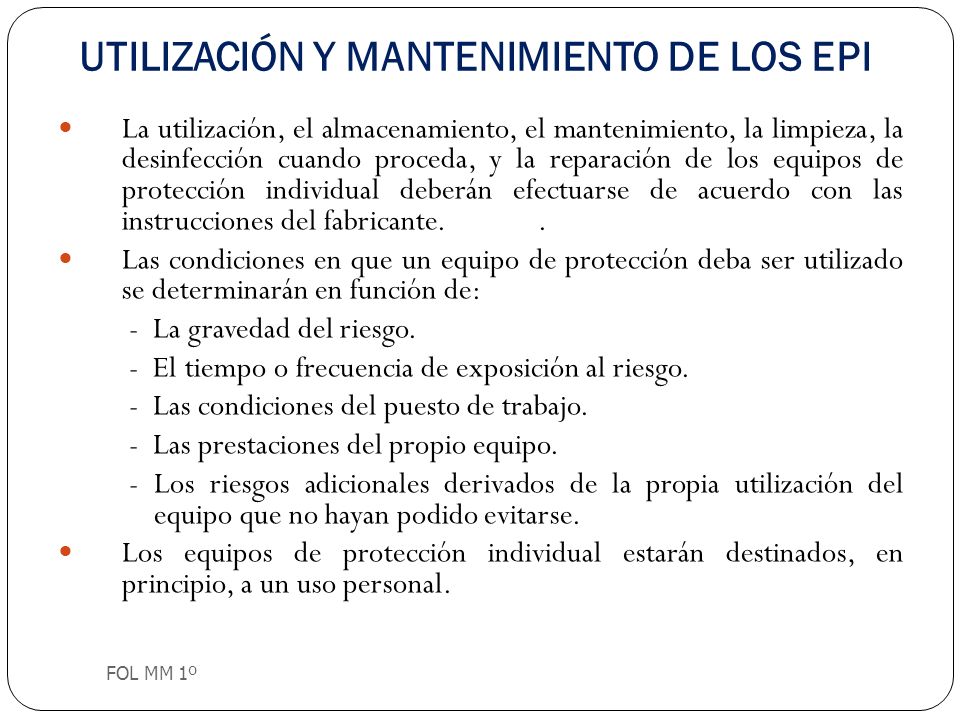

26 UTILIZACIÓN Y MANTENIMIENTO DE LOS EPI FOL MM 1º La utilización, el almacenamiento, el mantenimiento, la limpieza, la desinfección cuando proceda, y la reparación de los equipos de protección individual deberán efectuarse de acuerdo con las instrucciones del fabricante.. Las condiciones en que un equipo de protección deba ser utilizado se determinarán en función de: - La gravedad del riesgo. - El tiempo o frecuencia de exposición al riesgo. - Las condiciones del puesto de trabajo. - Las prestaciones del propio equipo. - Los riesgos adicionales derivados de la propia utilización del equipo que no hayan podido evitarse. Los equipos de protección individual estarán destinados, en principio, a un uso personal.

27 FOL MM 1º

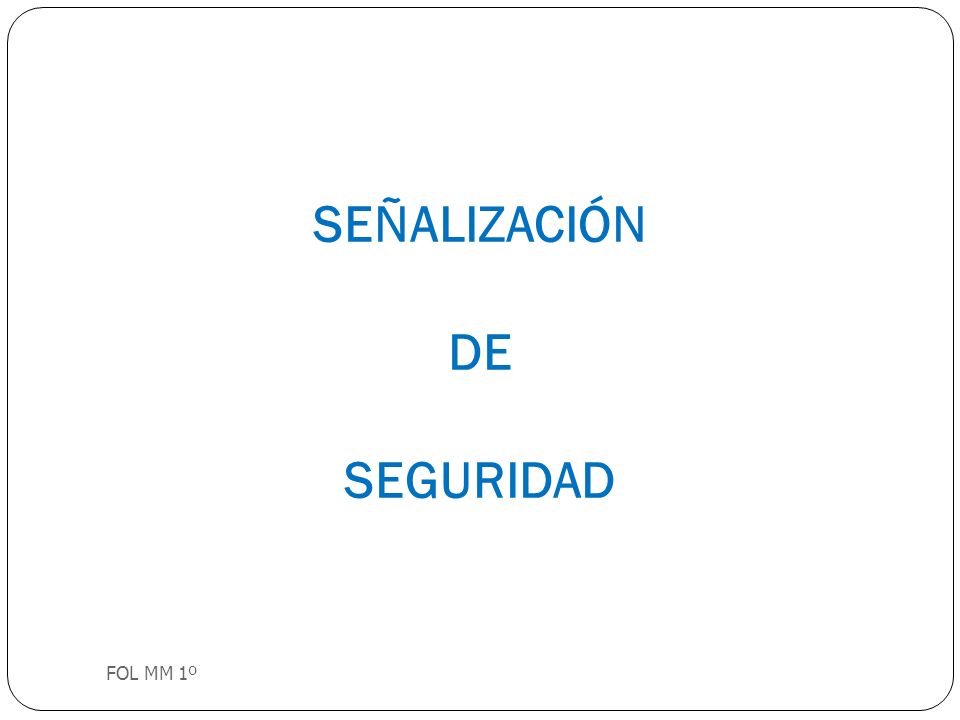

28 SEÑALIZACIÓN DE SEGURIDAD FOL MM 1º

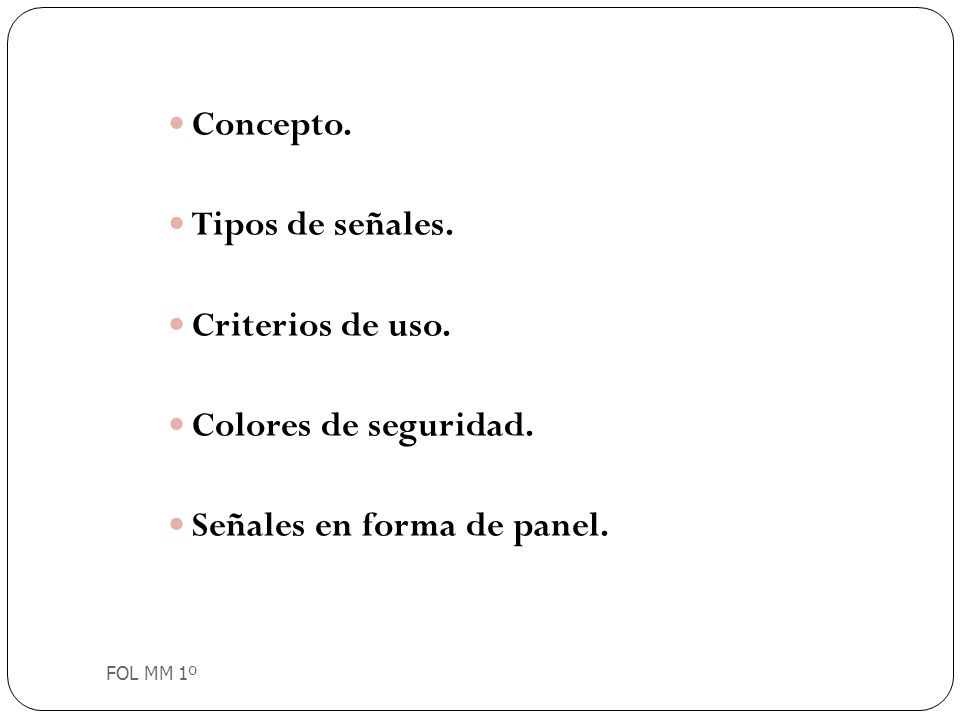

29 Concepto. Tipos de señales. Criterios de uso. Colores de seguridad. Señales en forma de panel. FOL MM 1º

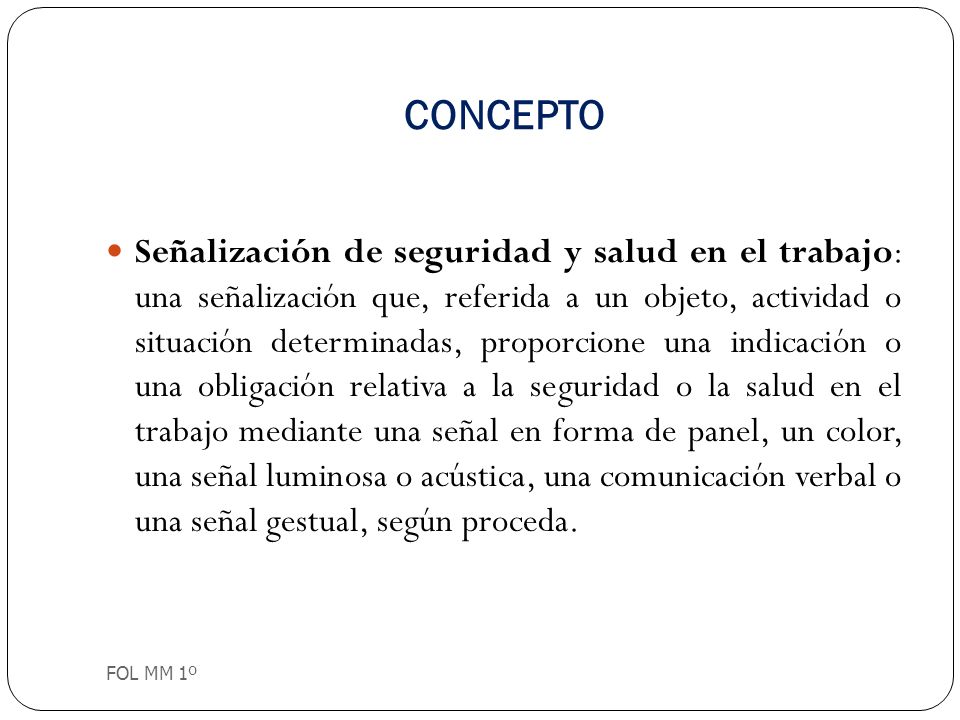

30 CONCEPTO FOL MM 1º Señalización de seguridad y salud en el trabajo: una señalización que, referida a un objeto, actividad o situación determinadas, proporcione una indicación o una obligación relativa a la seguridad o la salud en el trabajo mediante una señal en forma de panel, un color, una señal luminosa o acústica, una comunicación verbal o una señal gestual, según proceda.

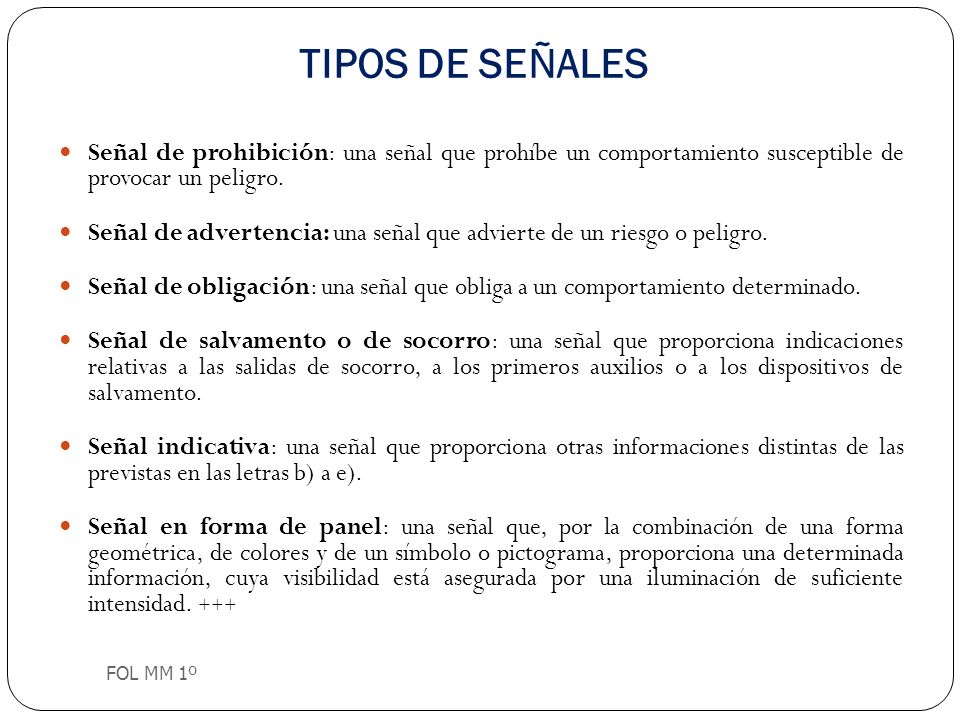

31 TIPOS DE SEÑALES FOL MM 1º Señal de prohibición: una señal que prohíbe un comportamiento susceptible de provocar un peligro. Señal de advertencia: una señal que advierte de un riesgo o peligro. Señal de obligación: una señal que obliga a un comportamiento determinado. Señal de salvamento o de socorro: una señal que proporciona indicaciones relativas a las salidas de socorro, a los primeros auxilios o a los dispositivos de salvamento. Señal indicativa: una señal que proporciona otras informaciones distintas de las previstas en las letras b) a e). Señal en forma de panel: una señal que, por la combinación de una forma geométrica, de colores y de un símbolo o pictograma, proporciona una determinada información, cuya visibilidad está asegurada por una iluminación de suficiente intensidad. +++

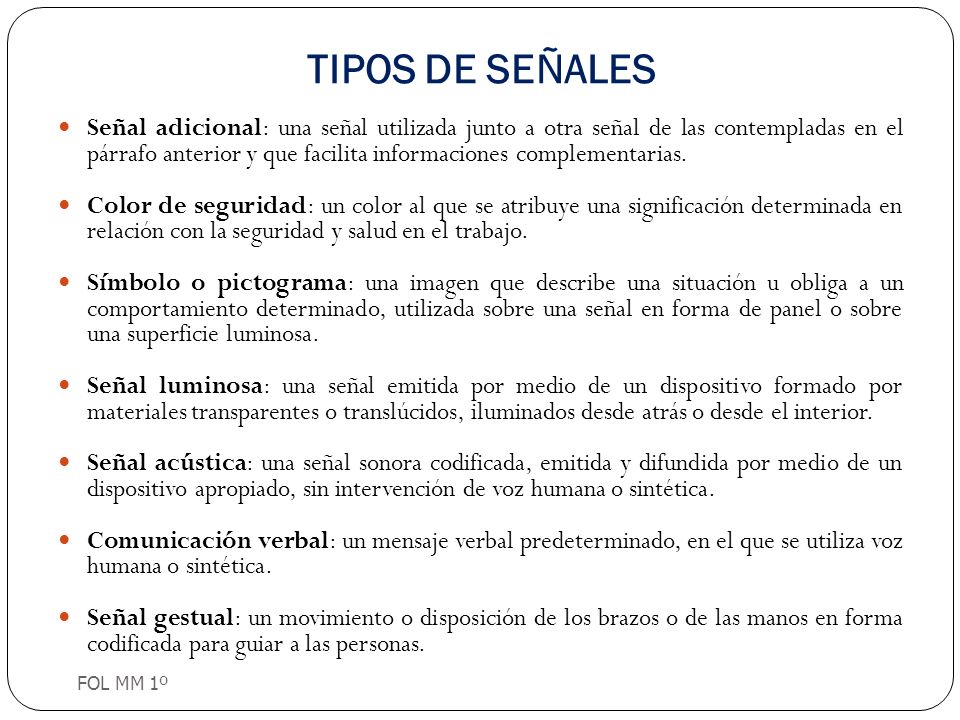

32 TIPOS DE SEÑALES FOL MM 1º Señal adicional: una señal utilizada junto a otra señal de las contempladas en el párrafo anterior y que facilita informaciones complementarias. Color de seguridad: un color al que se atribuye una significación determinada en relación con la seguridad y salud en el trabajo. Símbolo o pictograma: una imagen que describe una situación u obliga a un comportamiento determinado, utilizada sobre una señal en forma de panel o sobre una superficie luminosa. Señal luminosa: una señal emitida por medio de un dispositivo formado por materiales transparentes o translúcidos, iluminados desde atrás o desde el interior. Señal acústica: una señal sonora codificada, emitida y difundida por medio de un dispositivo apropiado, sin intervención de voz humana o sintética. Comunicación verbal: un mensaje verbal predeterminado, en el que se utiliza voz humana o sintética. Señal gestual: un movimiento o disposición de los brazos o de las manos en forma codificada para guiar a las personas.

33 CRITERIOS DE USO FOL MM 1º La señalización de seguridad y salud en el trabajo deberá utilizarse siempre que el análisis de los riesgos existentes, de las situaciones de emergencia previsibles y de las medidas preventivas adoptadas, ponga de manifiesto la necesidad de: - Llamar la atención de los trabajadores sobre la existencia de determinados riesgos, prohibiciones u obligaciones. - Alertar a los trabajadores cuando se produzca una determinada situación de emergencia que requiera medidas urgentes de protección o evacuación. - Facilitar a los trabajadores la localización e identificación de determinados medios o instalaciones de protección, evacuación, emergencia o primeros auxilios. - Orientar o guiar a los trabajadores que realicen determinadas maniobras peligrosas.

34 COLORES COLORES DE SEGURIDAD FOL MM 1º

35 SEÑALES EN FORMA DE PANEL FOL MM 1º SEÑALES DE ADVERTENCIA.ADVERTENCIA. SEÑALES DE PROHIBICIÓN.PROHIBICIÓN. SEÑALES DE OBLIGACIÓN.OBLIGACIÓN. SEÑALES CONTRA INCENDIOS.INCENDIOS. SEÑALES DE SOCORRO.SOCORRO.

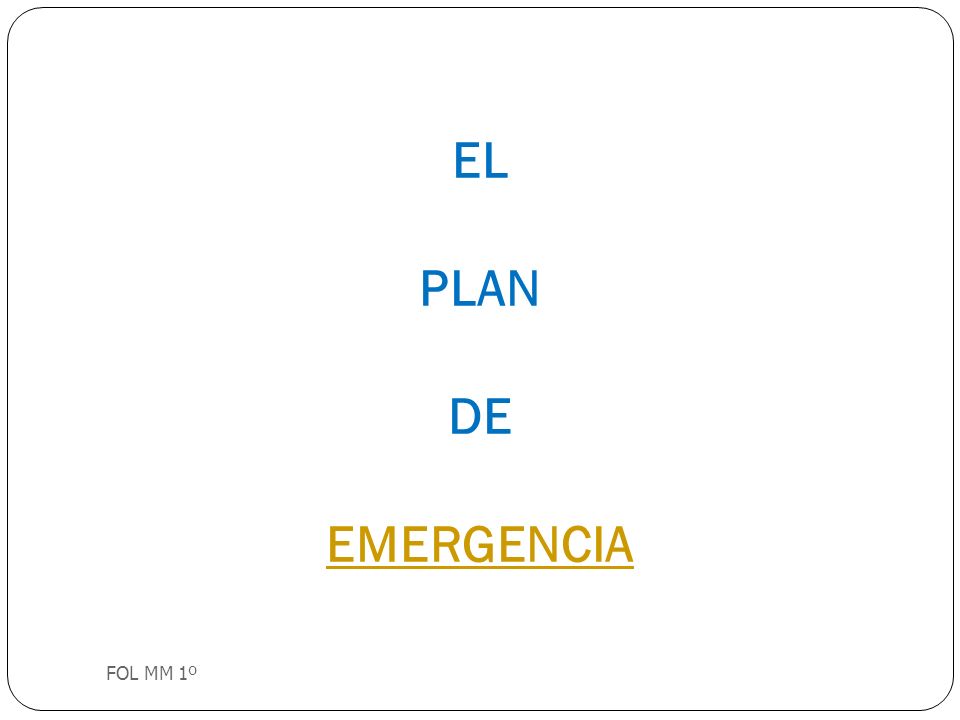

36 EL PLAN DE EMERGENCIA EMERGENCIA FOL MM 1º

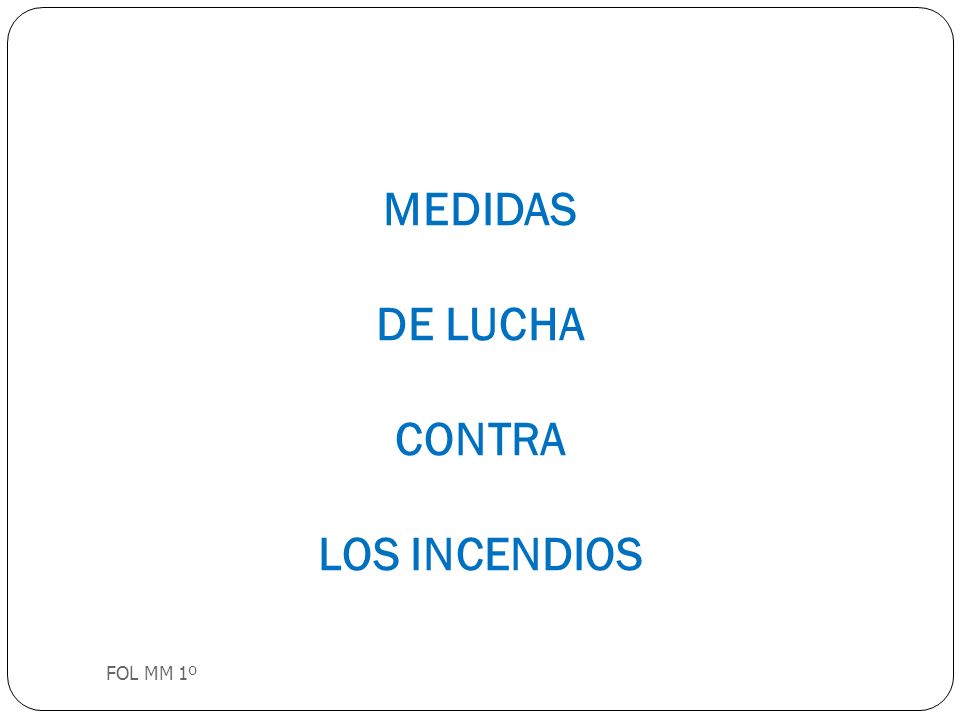

37 MEDIDAS DE LUCHA CONTRA LOS INCENDIOS FOL MM 1º

38 PREVENCIÓN. PROTECCIÓN: o Protección estructural. o Detención. o Alarma. o Extinción. FOL MM 1º

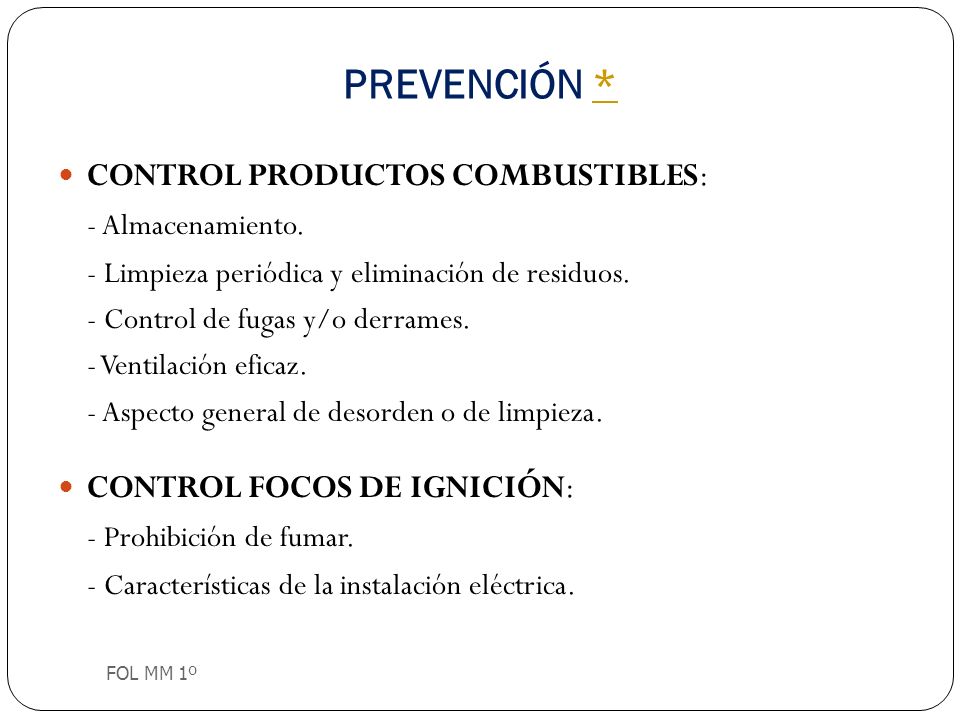

39 PREVENCIÓN ** FOL MM 1º CONTROL PRODUCTOS COMBUSTIBLES: - Almacenamiento. - Limpieza periódica y eliminación de residuos. - Control de fugas y/o derrames. - Ventilación eficaz. - Aspecto general de desorden o de limpieza. CONTROL FOCOS DE IGNICIÓN: - Prohibición de fumar. - Características de la instalación eléctrica.

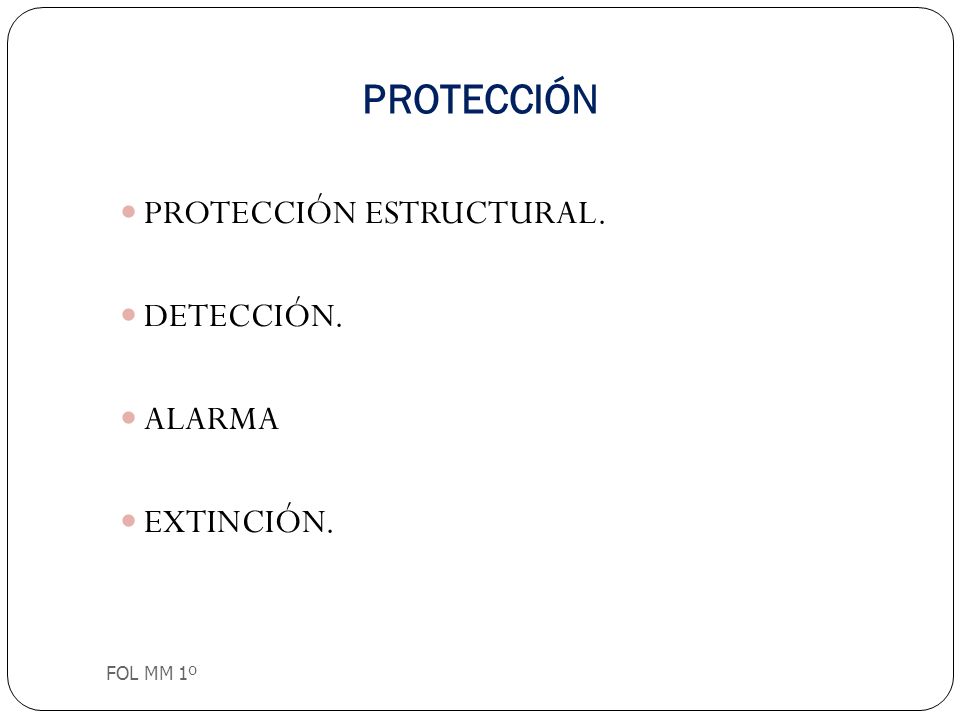

40 PROTECCIÓN FOL MM 1º PROTECCIÓN ESTRUCTURAL. DETECCIÓN. ALARMA EXTINCIÓN.

41 PROTECCIÓN ESTRUCTURAL ALEJANDO UNOS EDIFICIOS DE OTROS. COMPARTIMENTANDO EL EDIFICIO EN SECTORES DE INCENCIO AISLADOS ENTRE SÍ. FOL MM 1º

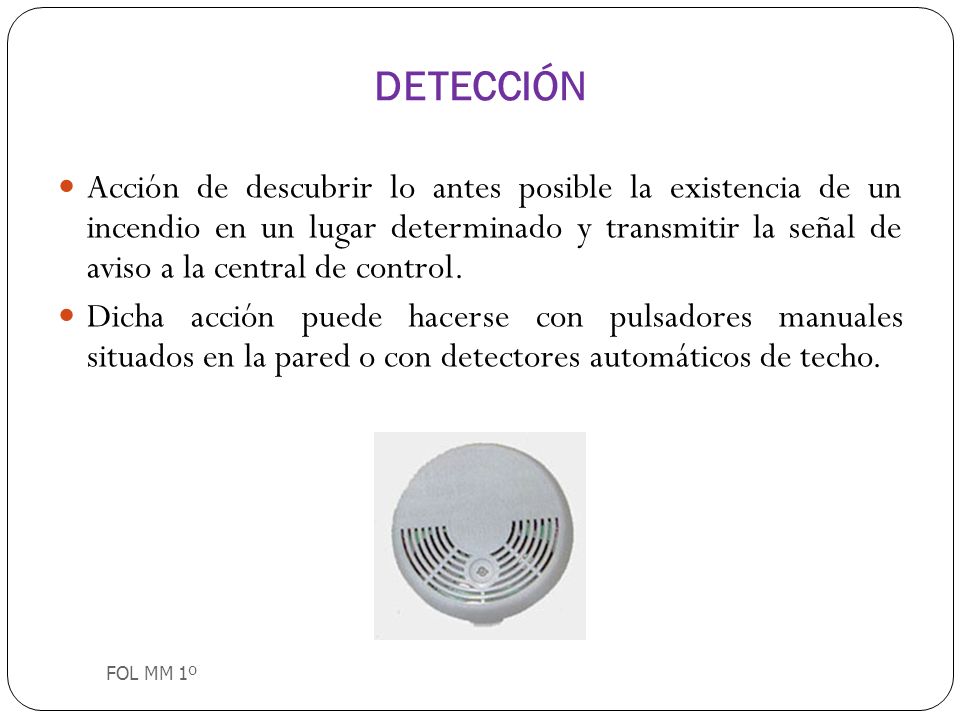

42 DETECCIÓN Acción de descubrir lo antes posible la existencia de un incendio en un lugar determinado y transmitir la señal de aviso a la central de control. Dicha acción puede hacerse con pulsadores manuales situados en la pared o con detectores automáticos de techo. FOL MM 1º

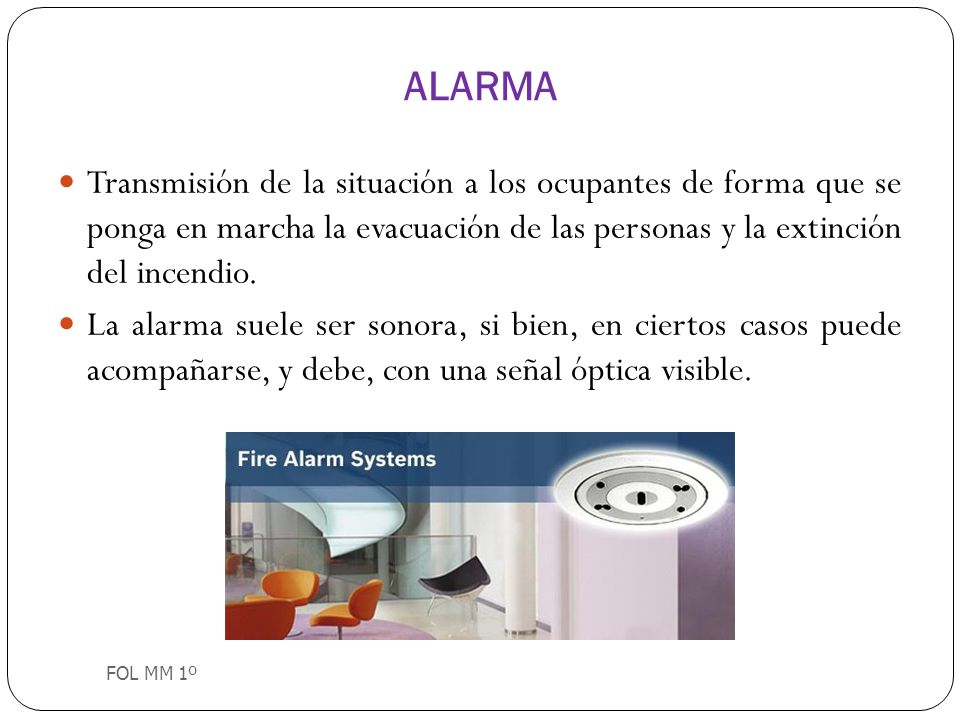

43 ALARMA Transmisión de la situación a los ocupantes de forma que se ponga en marcha la evacuación de las personas y la extinción del incendio. La alarma suele ser sonora, si bien, en ciertos casos puede acompañarse, y debe, con una señal óptica visible. FOL MM 1º

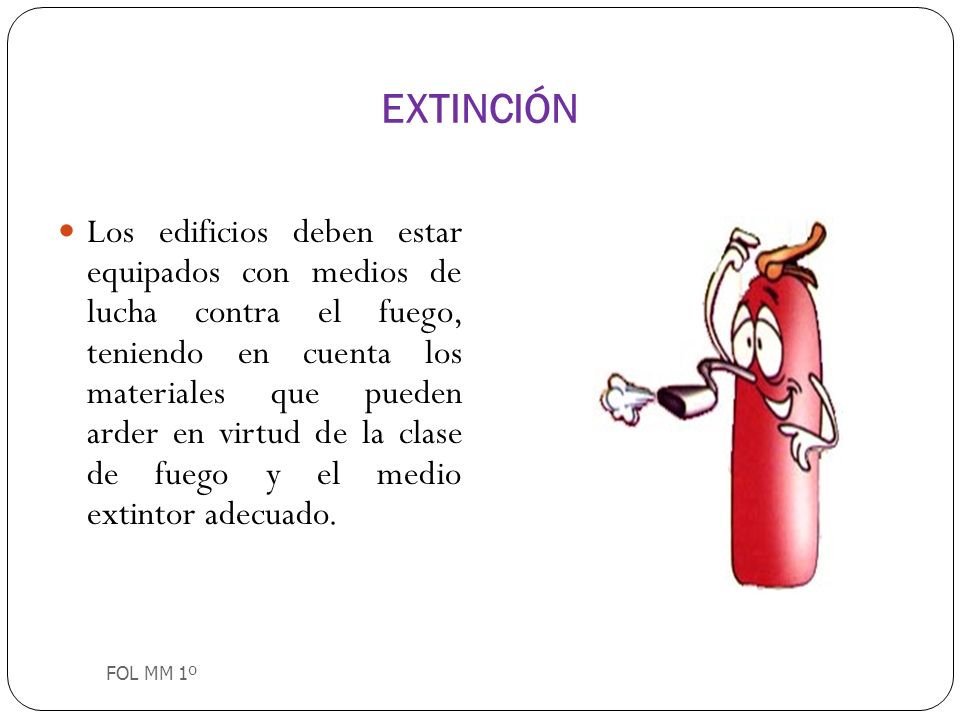

44 EXTINCIÓN Los edificios deben estar equipados con medios de lucha contra el fuego, teniendo en cuenta los materiales que pueden arder en virtud de la clase de fuego y el medio extintor adecuado. FOL MM 1º

45 PRIMEROS AUXILIOS FOL MM 1º

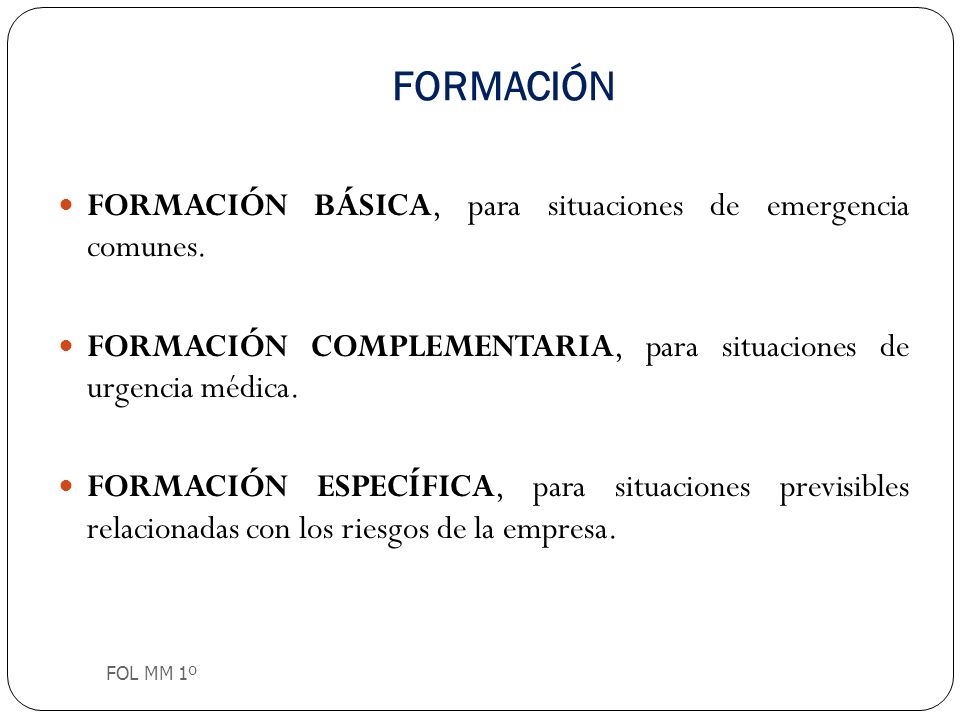

46 FORMACIÓN FOL MM 1º FORMACIÓN BÁSICA, para situaciones de emergencia comunes. FORMACIÓN COMPLEMENTARIA, para situaciones de urgencia médica. FORMACIÓN ESPECÍFICA, para situaciones previsibles relacionadas con los riesgos de la empresa.

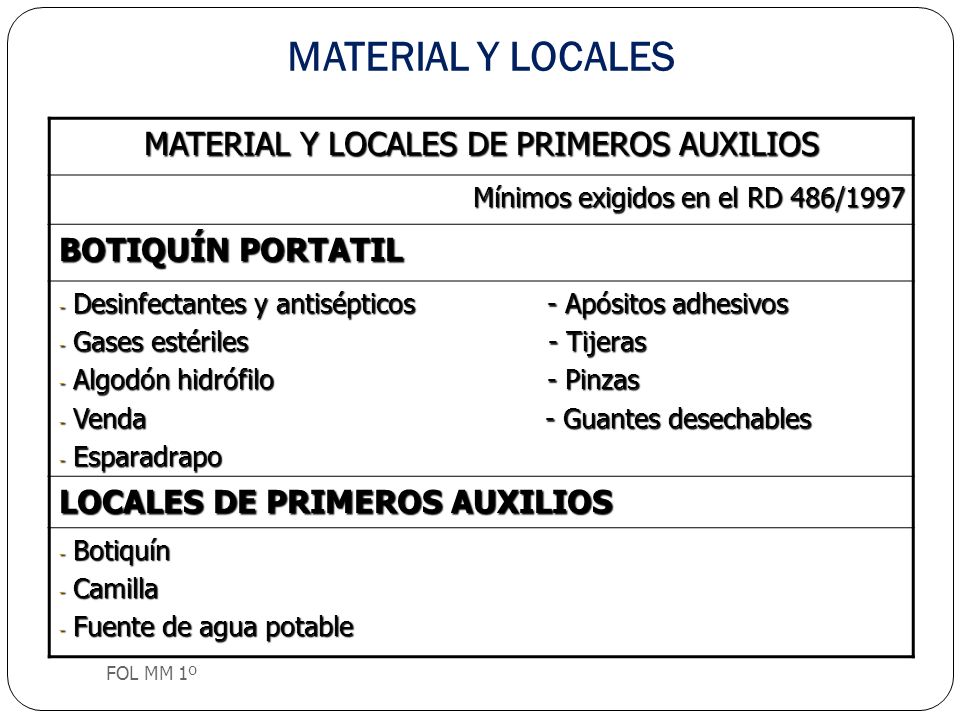

47 MATERIAL Y LOCALES MATERIAL Y LOCALES DE PRIMEROS AUXILIOS Mínimos exigidos en el RD 486/1997 BOTIQUÍN PORTATIL - Desinfectantes y antisépticos - Apósitos adhesivos - Gases estériles - Tijeras - Algodón hidrófilo - Pinzas - Venda - Guantes desechables - Esparadrapo LOCALES DE PRIMEROS AUXILIOS - Botiquín - Camilla - Fuente de agua potable FOL MM 1º

48 FIN TEMA 4 FOL MM 1º
