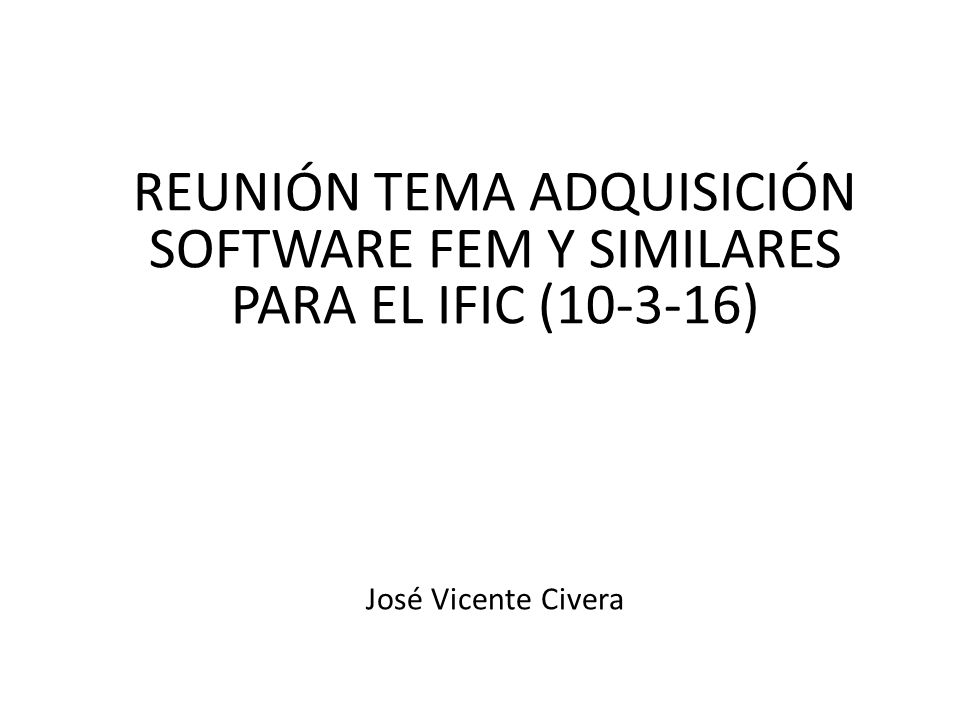

1 REUNIÓN TEMA ADQUISICIÓN SOFTWARE FEM Y SIMILARES PARA EL IFIC (10-3-16) José Vicente Civera

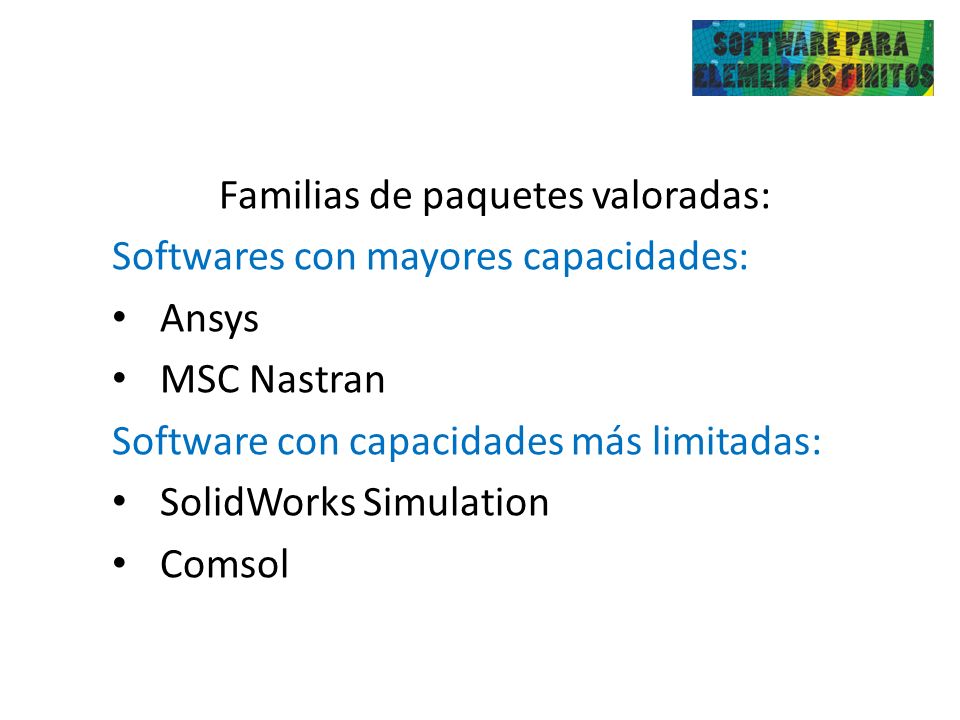

2 Familias de paquetes valoradas: Softwares con mayores capacidades: Ansys MSC Nastran Software con capacidades más limitadas: SolidWorks Simulation Comsol

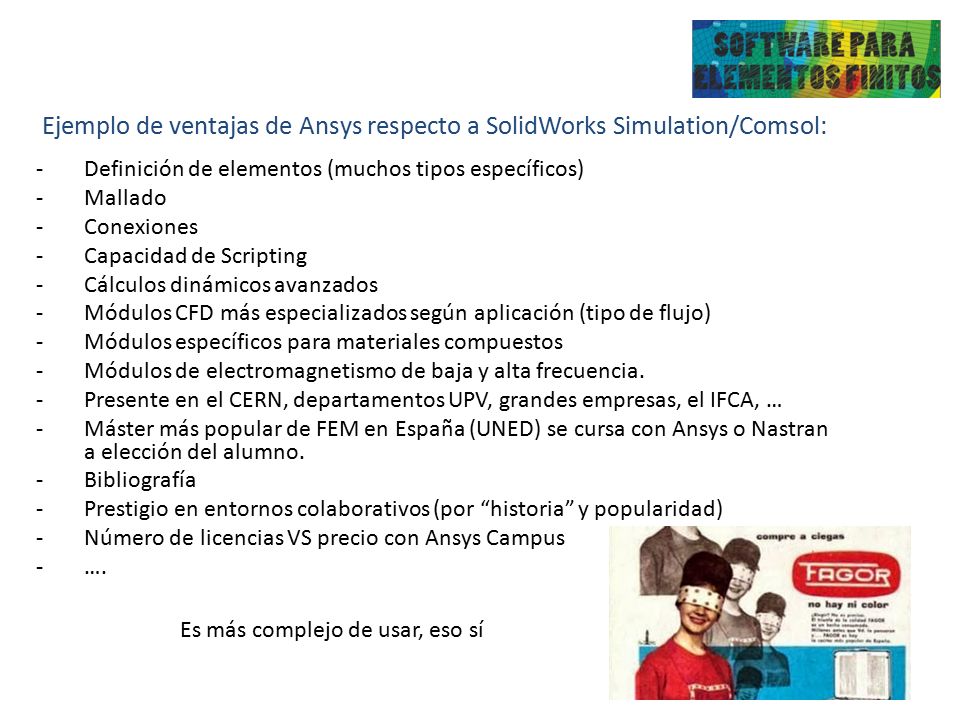

3 Ejemplo de ventajas de Ansys respecto a SolidWorks Simulation/Comsol: -Definición de elementos (muchos tipos específicos) -Mallado -Conexiones -Capacidad de Scripting -Cálculos dinámicos avanzados -Módulos CFD más especializados según aplicación (tipo de flujo) -Módulos específicos para materiales compuestos -Módulos de electromagnetismo de baja y alta frecuencia. -Presente en el CERN, departamentos UPV, grandes empresas, el IFCA, … -Máster más popular de FEM en España (UNED) se cursa con Ansys o Nastran a elección del alumno. -Bibliografía -Prestigio en entornos colaborativos (por “historia” y popularidad) -Número de licencias VS precio con Ansys Campus -…. Es más complejo de usar, eso sí

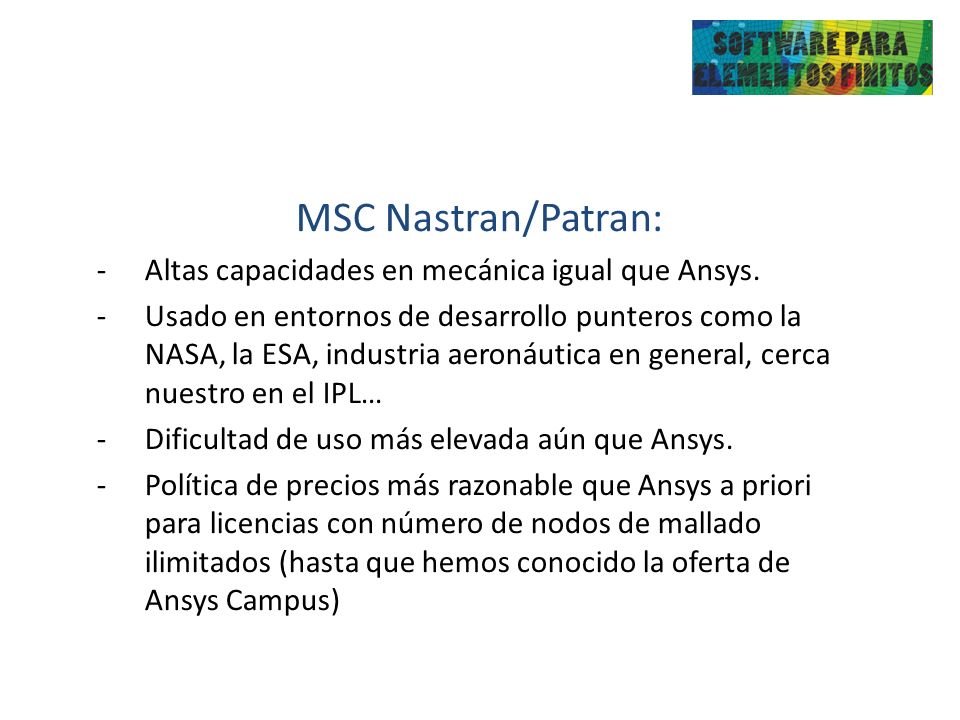

4 MSC Nastran/Patran: -Altas capacidades en mecánica igual que Ansys. -Usado en entornos de desarrollo punteros como la NASA, la ESA, industria aeronáutica en general, cerca nuestro en el IPL… -Dificultad de uso más elevada aún que Ansys. -Política de precios más razonable que Ansys a priori para licencias con número de nodos de mallado ilimitados (hasta que hemos conocido la oferta de Ansys Campus)

5 Recursos FEM existentes Software general de Universidad de Valencia: No tiene nada de FEM que sepamos Software corporativo CSIC: Tienen un cierto número de licencias de Comsol - Por precio (el presupuesto CSIC para software corporativo 16M€ no es suficiente para comprar otras opciones más demandadas) - Ecuaciones accesibles (útil para entornos de investigación) - Limitaciones importantes en mecánica (análisis de vibraciones avanzados, tipo de elementos y mallado, composites…) - Licencias ocupadas a menudo Software disponible en el IFIC: SolidWorks Simulation Educacional (30 licencias) - Tiene todos los paquetes. En teoría es para docencia, aunque el distribuidor es consciente de nuestro campo. - Ventaja principal: sencillez de uso (relativa) - Inconveniente principal: limitaciones (según aplicación)

6 Resumen de ofertas Softwares con capacidades más limitadas: SolidWorks Simulation: Tenemos las licencias educacionales que incluyen todos los paquetes (en teoría uso solo para docencia) Cada licencia de investigación · 1 Licencia fija SOLIDWORKS SIMULATION Premium UNIVERSITY RESEARCH: 7148€, mantenimiento anual: 1.788€, Total: 8936€ Comsol: Sería Para evitar el problema de licencias ocupadas del CSIC. 1 licencia básica de FEM 1695€, aparte están los módulos como heat transfer 895€, structural mechanics 895€, nonlinear structural 795€, fatigue 795€, multibody dynamics 795€… es decir, por ejemplo las nombradas 5870€ 1 licencia parte fluidomecánica básica 1695, tuberías 795… es decir, por ejemplo 2490 €

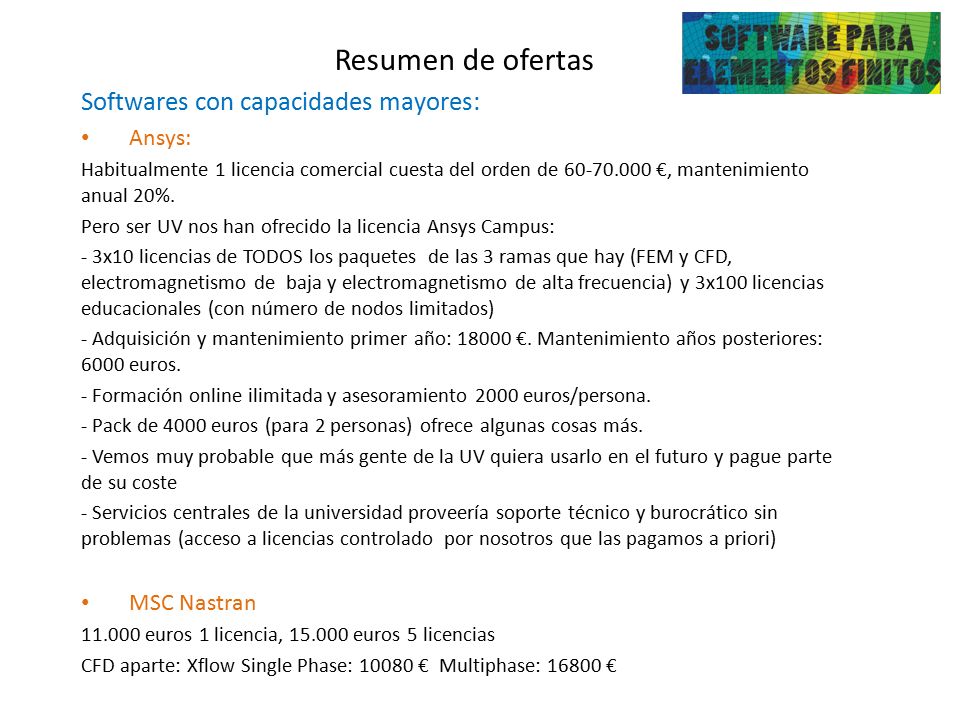

7 Resumen de ofertas Softwares con capacidades mayores: Ansys: Habitualmente 1 licencia comercial cuesta del orden de 60-70.000 €, mantenimiento anual 20%. Pero ser UV nos han ofrecido la licencia Ansys Campus: - 3x10 licencias de TODOS los paquetes de las 3 ramas que hay (FEM y CFD, electromagnetismo de baja y electromagnetismo de alta frecuencia) y 3x100 licencias educacionales (con número de nodos limitados) - Adquisición y mantenimiento primer año: 18000 €. Mantenimiento años posteriores: 6000 euros. - Formación online ilimitada y asesoramiento 2000 euros/persona. - Pack de 4000 euros (para 2 personas) ofrece algunas cosas más. - Vemos muy probable que más gente de la UV quiera usarlo en el futuro y pague parte de su coste - Servicios centrales de la universidad proveería soporte técnico y burocrático sin problemas (acceso a licencias controlado por nosotros que las pagamos a priori) MSC Nastran 11.000 euros 1 licencia, 15.000 euros 5 licencias CFD aparte: Xflow Single Phase: 10080 € Multiphase: 16800 €

8 Ansys es potente pero necesita aún más aprendizaje que otros softwares más simples. El CERN ofrece cursos habitualmente, el CSIC no. La oferta de formación me parece muy buena opción y necesaria para poder sacarle partido.

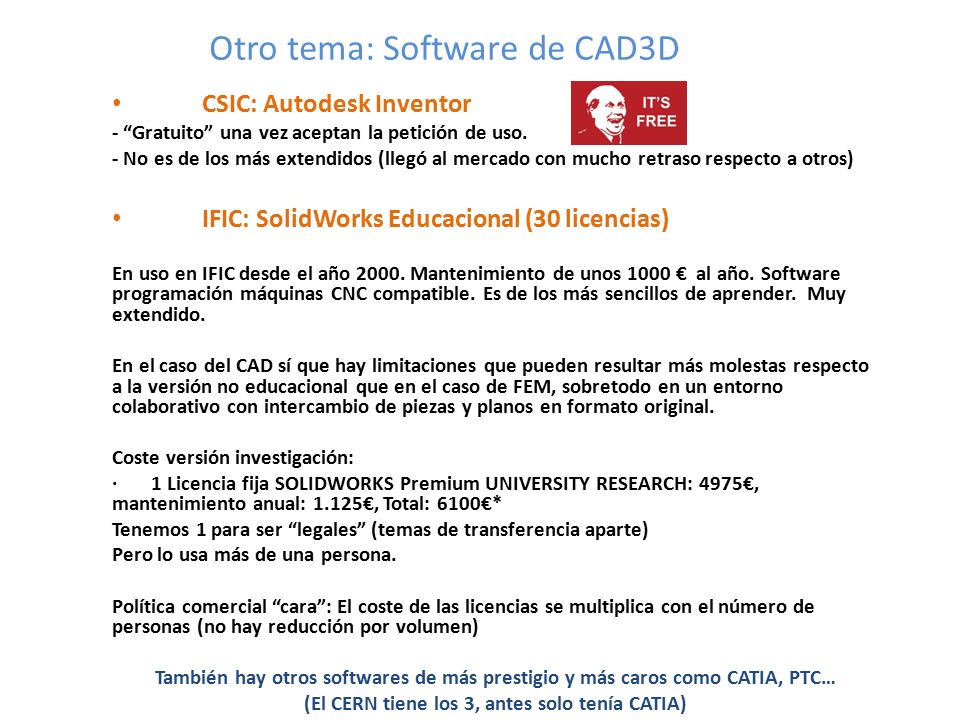

9 CSIC: Autodesk Inventor - “Gratuito” una vez aceptan la petición de uso. - No es de los más extendidos (llegó al mercado con mucho retraso respecto a otros) IFIC: SolidWorks Educacional (30 licencias) En uso en IFIC desde el año 2000. Mantenimiento de unos 1000 € al año. Software programación máquinas CNC compatible. Es de los más sencillos de aprender. Muy extendido. En el caso del CAD sí que hay limitaciones que pueden resultar más molestas respecto a la versión no educacional que en el caso de FEM, sobretodo en un entorno colaborativo con intercambio de piezas y planos en formato original. Coste versión investigación: · 1 Licencia fija SOLIDWORKS Premium UNIVERSITY RESEARCH: 4975€, mantenimiento anual: 1.125€, Total: 6100€* Tenemos 1 para ser “legales” (temas de transferencia aparte) Pero lo usa más de una persona. Política comercial “cara”: El coste de las licencias se multiplica con el número de personas (no hay reducción por volumen) También hay otros softwares de más prestigio y más caros como CATIA, PTC… (El CERN tiene los 3, antes solo tenía CATIA) Otro tema: Software de CAD3D
