1 Juan Ángel García Organero E31A CORRIENTE DE CORTOCIRCUITO

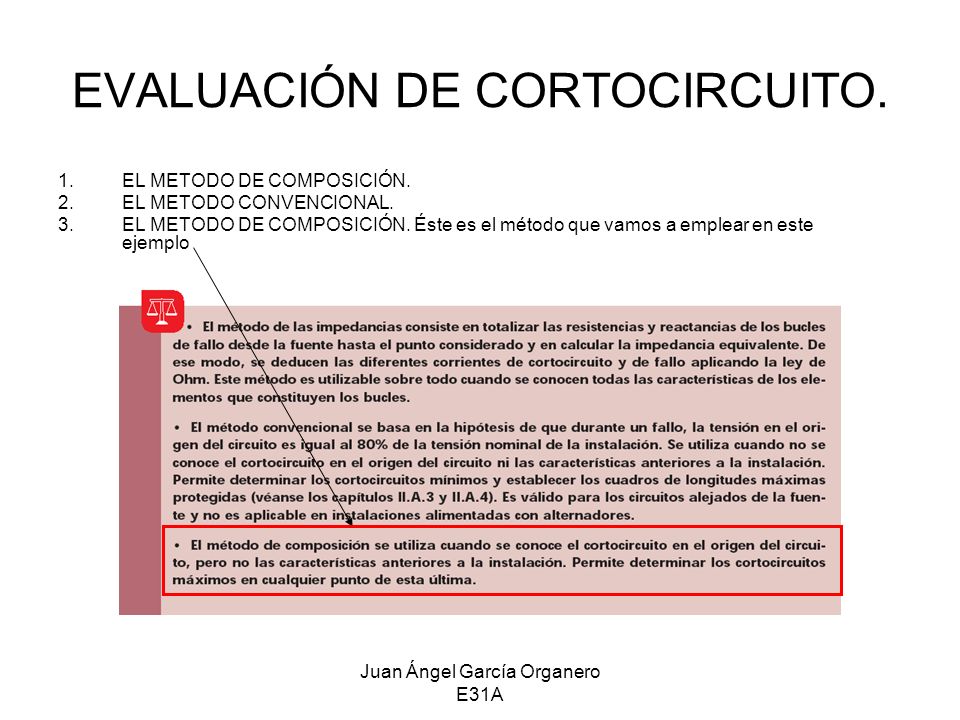

2 Juan Ángel García Organero E31A EVALUACIÓN DE CORTOCIRCUITO. 1.EL METODO DE COMPOSICIÓN. 2.EL METODO CONVENCIONAL. 3.EL METODO DE COMPOSICIÓN. Éste es el método que vamos a emplear en este ejemplo

3 Juan Ángel García Organero E31A INTENSIDAD DE CORTOCIRCUTITO SEGÚN EL TIPO Y POTENCIA APARENTE DEL TRANSFORMADOR 1.SUMERGIDOS. 2.SECOS. Transformador del ejemplo. A la instensidad de corto circuito se le multiplicara por 3 (Mas adelante se explica)

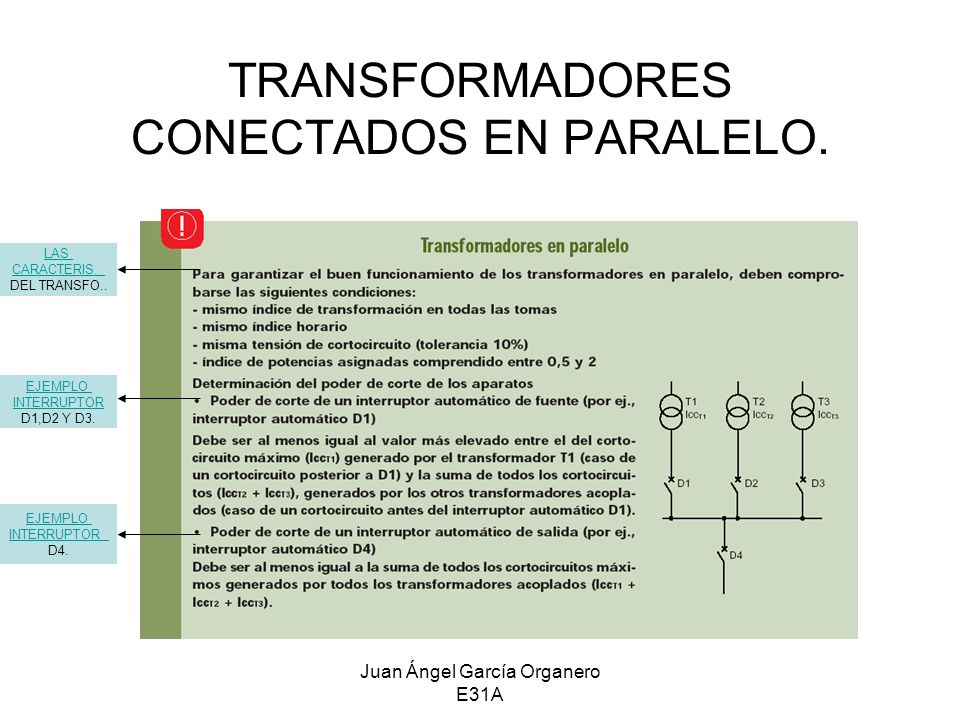

4 Juan Ángel García Organero E31A TRANSFORMADORES CONECTADOS EN PARALELO. EJEMPLO INTERRUPTOR D1,D2 Y D3. EJEMPLO INTERRUPTOR D4. LAS CARACTERIS. DEL TRANSFO..

5 Juan Ángel García Organero E31A RESISTIVIDAD DE LOS CONDUCTORES Y REANTANCIA LINEAL.

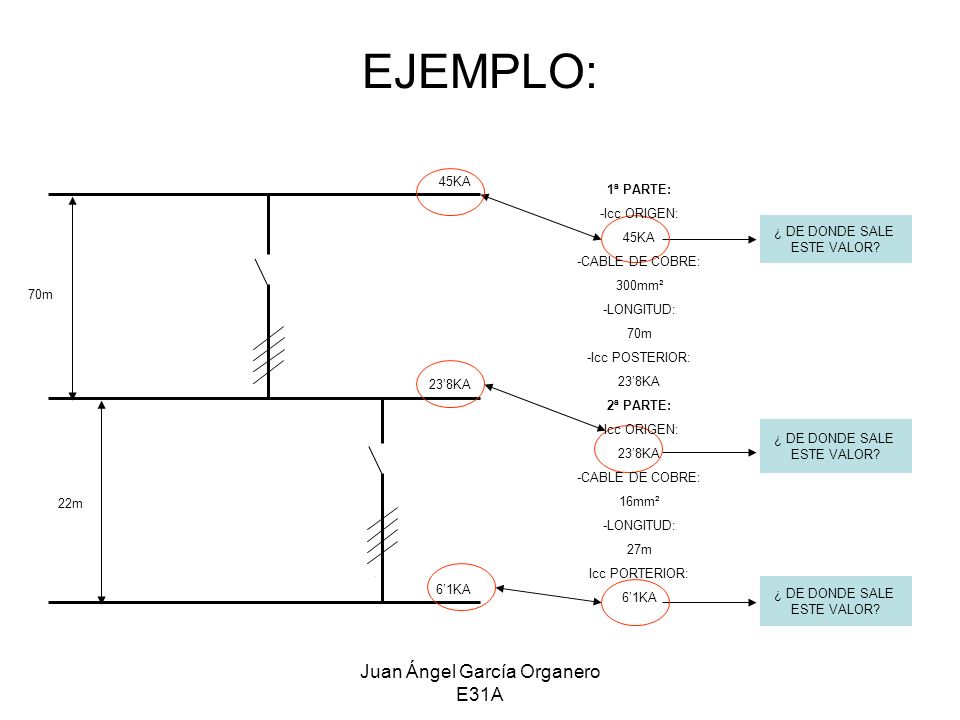

6 Juan Ángel García Organero E31A EJEMPLO: 70m 22m 45KA 238KA 61KA ¿ DE DONDE SALE ESTE VALOR? ¿ DE DONDE SALE ESTE VALOR? ¿ DE DONDE SALE ESTE VALOR? CORTO 1ª PARTE: -Icc ORIGEN: 45KA -CABLE DE COBRE: 300mm² -LONGITUD: 70m -Icc POSTERIOR: 238KA 2ª PARTE: -Icc ORIGEN: 238KA -CABLE DE COBRE: 16mm² -LONGITUD: 27m Icc PORTERIOR: 61KA

7 Juan Ángel García Organero E31A GRACIAS POR SU ATENCIÓN

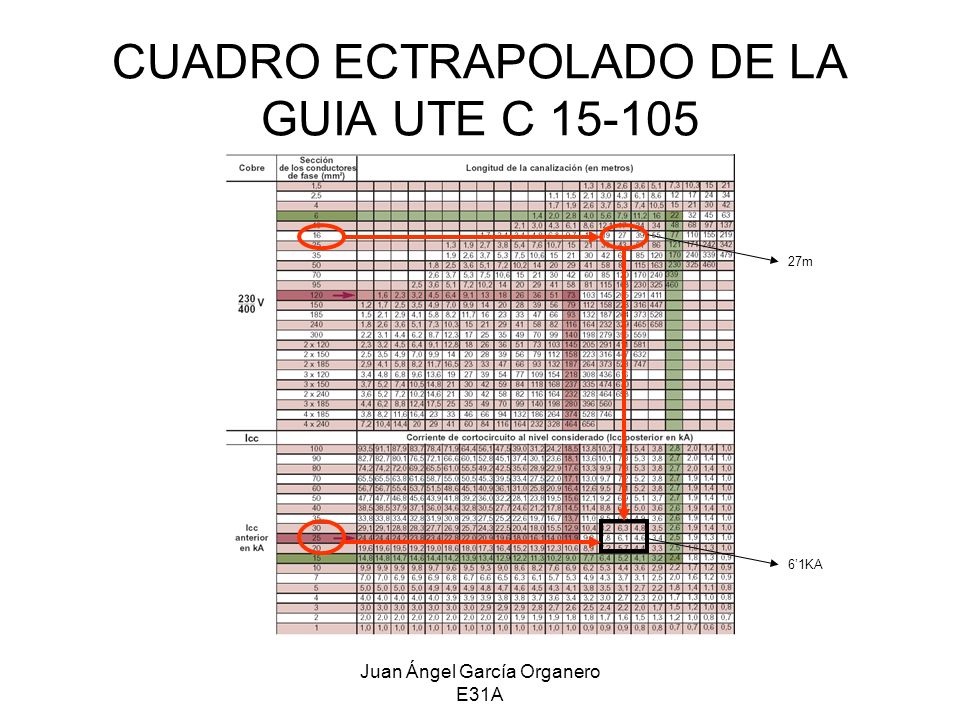

8 Juan Ángel García Organero E31A CUADRO ECTRAPOLADO DE LA GUIA UTE C KA CUADRO ECTRAPOLADO DE LA GUIA UTE C m

9 Juan Ángel García Organero E31A CUADRO ECTRAPOLADO DE LA GUIA UTE C KA 27m

10 Juan Ángel García Organero E31A INTENSIDAD DE CORTOCIRCUTITO SEGÚN EL TIPO Y POTENCIA APARENTE DEL TRANSFORMADOR COMO SON TRES TRANSFORMADORES IGUALES LA INTENSIDAD DE CORTOCIRCUITO SE MULTIPLICA POR 3: 1517 x 3 = 4551KA KA

11 Juan Ángel García Organero E31A PARA QUE EL EJERCICIO SE PUEDA HACER TIENEN QUE TENER LAS SIGUIENTES CARACTERISTICAS. MISMO INDICE DE TRANSFORMACIÓN EN LAS BORNAS. MISMO INDICE HORARIO. MISMA TENSIÓN DE CORTOCIRCUITO INDICE DE POTENCIAS ASIGNADAS ENTRE 05 Y 2. MISMA TRANSFORMACION EN TODAS LAS SALIDAS DEL LOS TRANSFORMADORES. QUE SOPORTEN EL MISMO CORTOCIRCUITO. QUE LA POTENCIA DEL TRANSFORMADORES ESTEN ENTRE EN NUESTRO CASO 630KVA+- 09 Y 2. 3 TRANSFORMADORES.

12 Juan Ángel García Organero E31A El poder de corte de D1 ha de ser igual o superior a la ICCT1, intensidad de cortocircuito a la salida del transformador correspondiente, en este caso T1. SE aplicaría el mismo criterio que en D1.

13 Juan Ángel García Organero E31A El poder de corte de D4 ha de ser igual o superior a la suma de ICCT1, ICCT2 e ICCT3. Esta suma es la intensidad de cortocircuito a la entrada de D4
