1 Juan Ángel García Organero E31A CORRIENTE DE CORTOCIRCUITO

2 Juan Ángel García Organero E31A EVALUACIÓN DE CORTOCIRCUITO. 1.EL METODO DE COMPOSICIÓN. 2.EL METODO CONVENCIONAL. 3.EL METODO DE COMPOSICIÓN. Éste es el método que vamos a emplear en este ejemplo

3 Juan Ángel García Organero E31A INTENSIDAD DE CORTOCIRCUTITO SEGÚN EL TIPO Y POTENCIA APARENTE DEL TRANSFORMADOR 1.SUMERGIDOS. 2.SECOS. Transformador del ejemplo.

4 Juan Ángel García Organero E31A El poder de corte de D1 ha de ser igual o superior a la ICCT1, intensidad de cortocircuito a la salida del transformador correspondiente, en este caso T1. INTENSIDAD DE CORTOCIRCUITO PARA UN TRANSFORMADOR.

5 Juan Ángel García Organero E31A RESISTIVIDAD DE LOS CONDUCTORES Y REANTANCIA LINEAL.

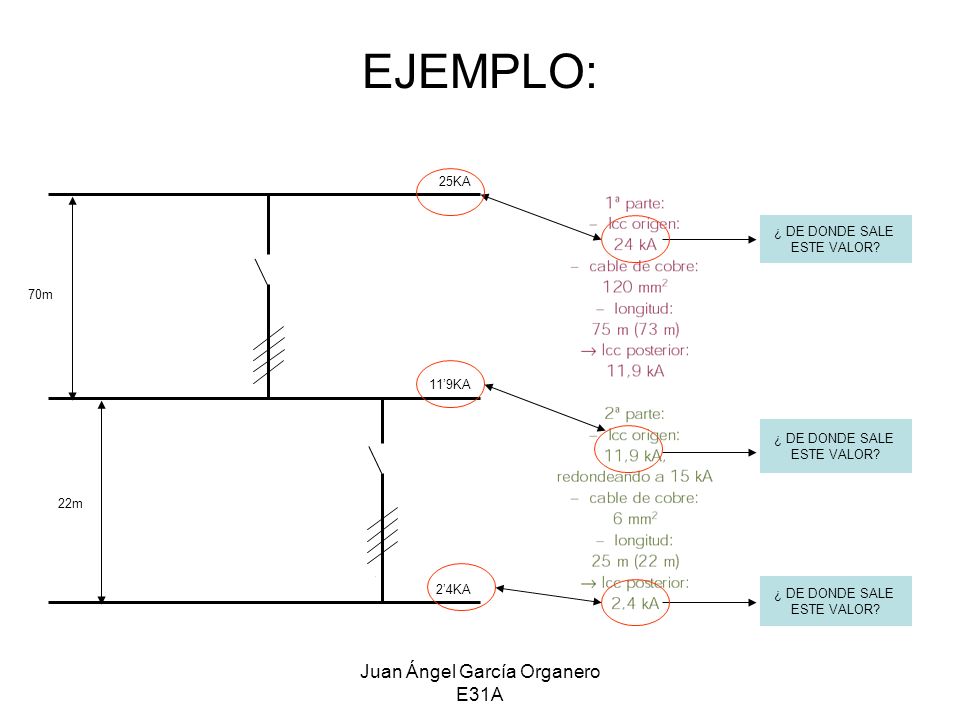

6 Juan Ángel García Organero E31A EJEMPLO: 70m 22m 25KA 119KA 24KA ¿ DE DONDE SALE ESTE VALOR? ¿ DE DONDE SALE ESTE VALOR? ¿ DE DONDE SALE ESTE VALOR? CORTO

7 Juan Ángel García Organero E31A GRACIAS POR SU ATENCIÓN

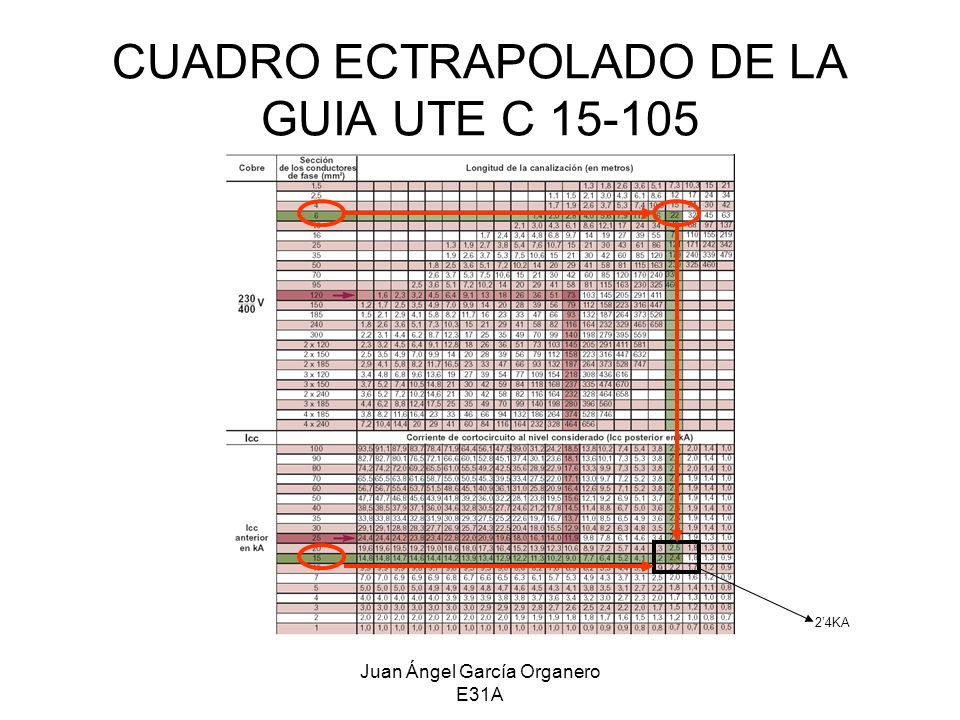

8 Juan Ángel García Organero E31A CUADRO ECTRAPOLADO DE LA GUIA UTE C KA CUADRO ECTRAPOLADO DE LA GUIA UTE C

9 Juan Ángel García Organero E31A CUADRO ECTRAPOLADO DE LA GUIA UTE C KA

10 Juan Ángel García Organero E31A INTENSIDAD DE CORTOCIRCUTITO SEGÚN EL TIPO Y POTENCIA APARENTE DEL TRANSFORMADOR TIPOS DE TRANSFORMADORES INTENSIDADES DE CORTOCIRCUITO. 1.SUMERGIDOS. 2.SECOS.
