Despuntadores Trabajan con un régimen en el rango de 1100 a 1200 v min -1 con una presión de alrededor de 2650 psi y un caudal de 62 gpm (240 l min -1.

Presentación del tema: "Despuntadores Trabajan con un régimen en el rango de 1100 a 1200 v min -1 con una presión de alrededor de 2650 psi y un caudal de 62 gpm (240 l min -1."— Transcripción de la presentación:

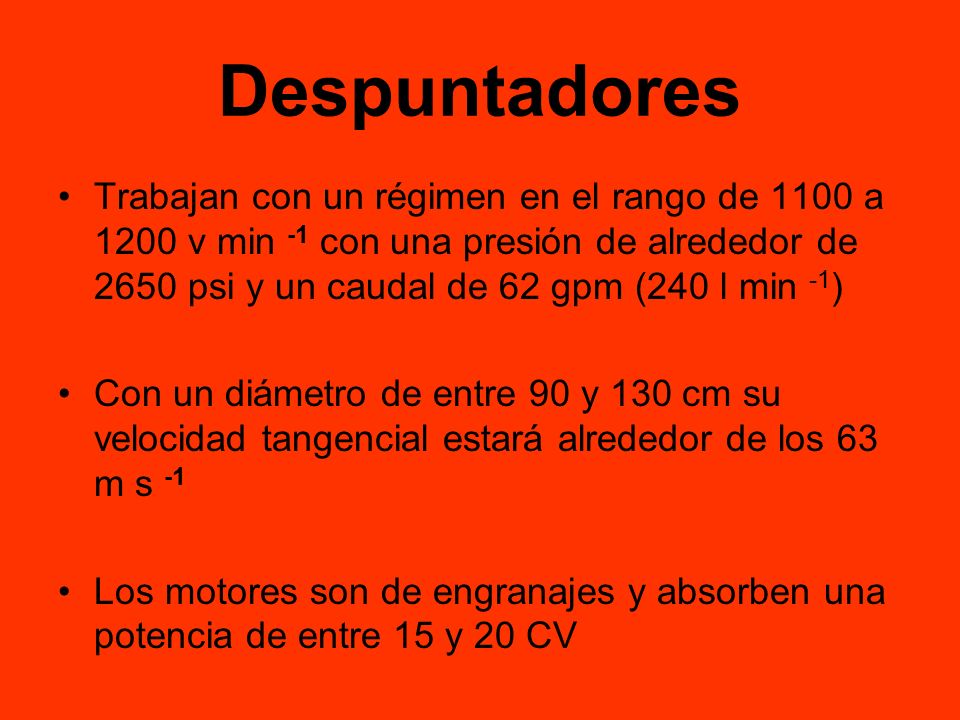

1 Despuntadores Trabajan con un régimen en el rango de 1100 a 1200 v min -1 con una presión de alrededor de 2650 psi y un caudal de 62 gpm (240 l min -1 ) Con un diámetro de entre 90 y 130 cm su velocidad tangencial estará alrededor de los 63 m s -1 Los motores son de engranajes y absorben una potencia de entre 15 y 20 CV

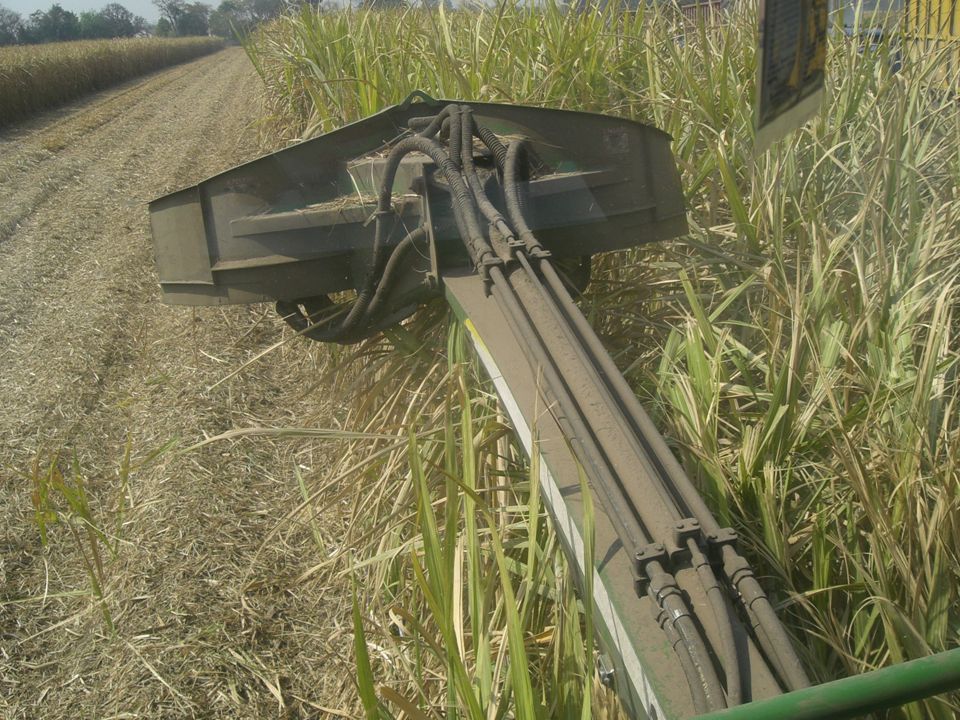

2

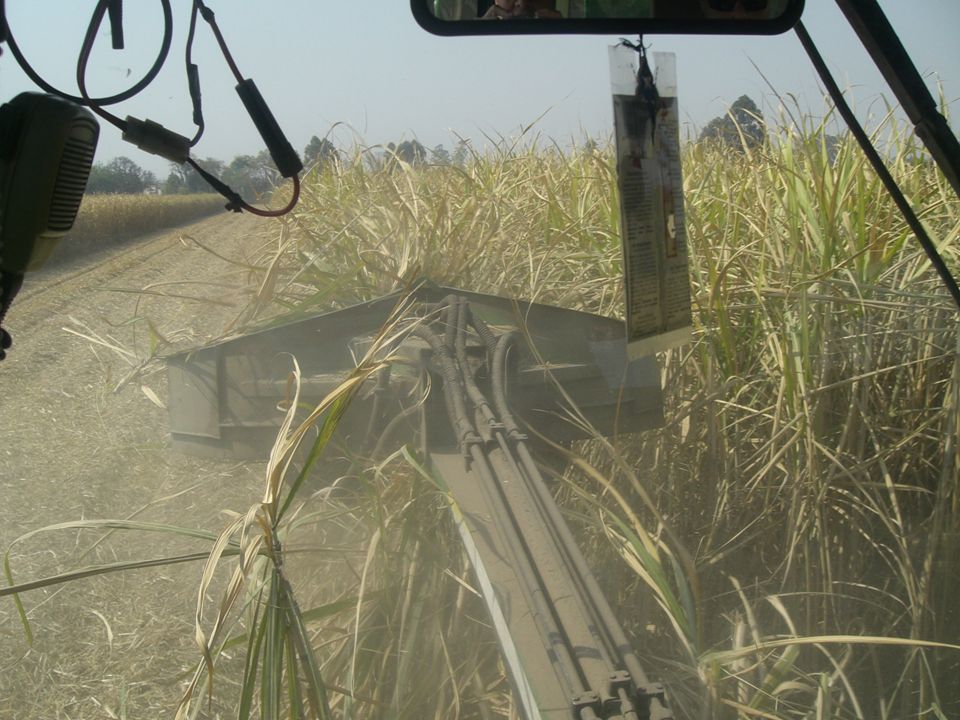

3

4

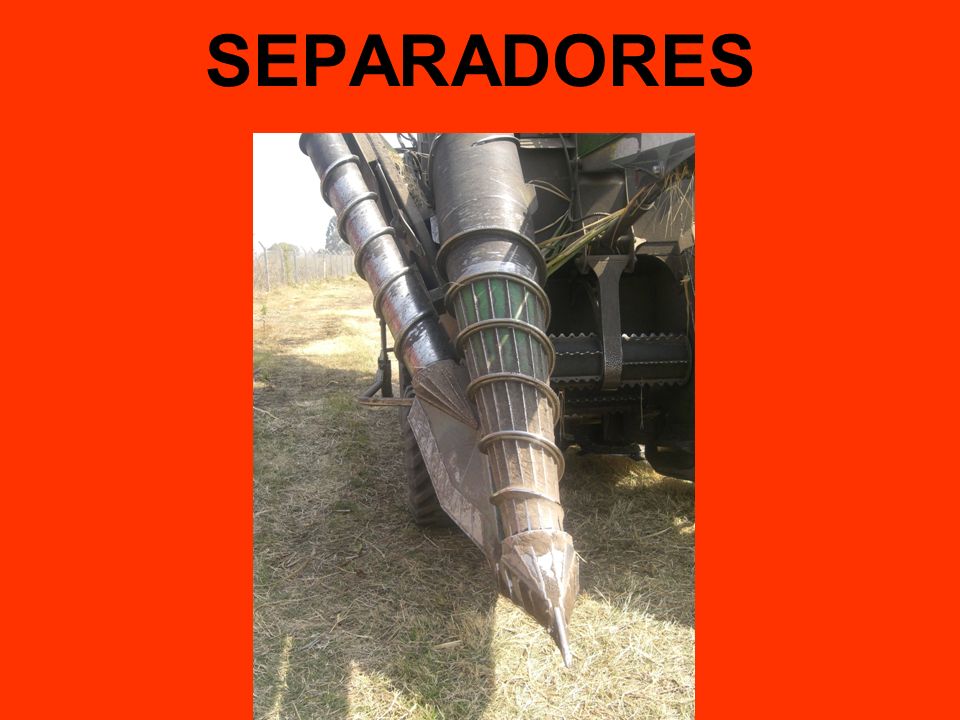

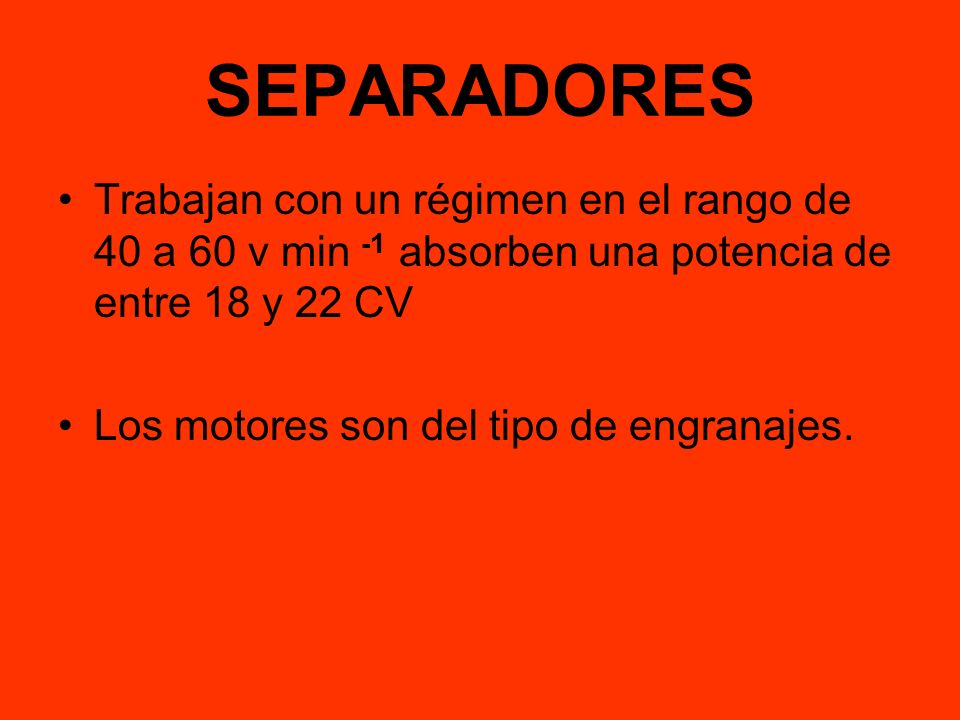

5 SEPARADORES

6 Trabajan con un régimen en el rango de 40 a 60 v min -1 absorben una potencia de entre 18 y 22 CV Los motores son del tipo de engranajes.

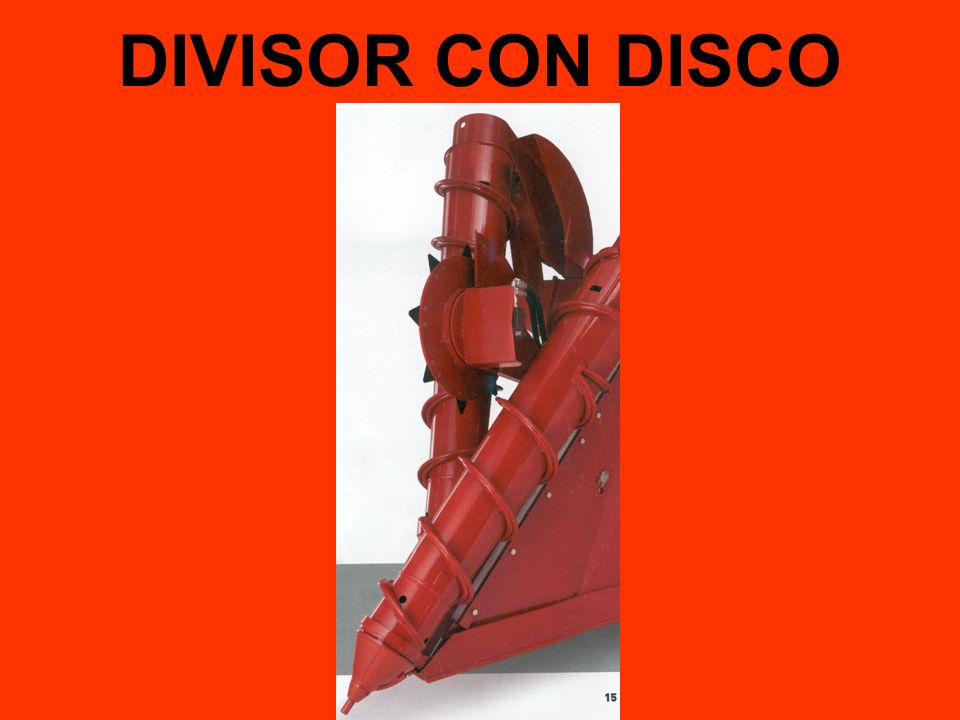

7 DIVISOR CON DISCO

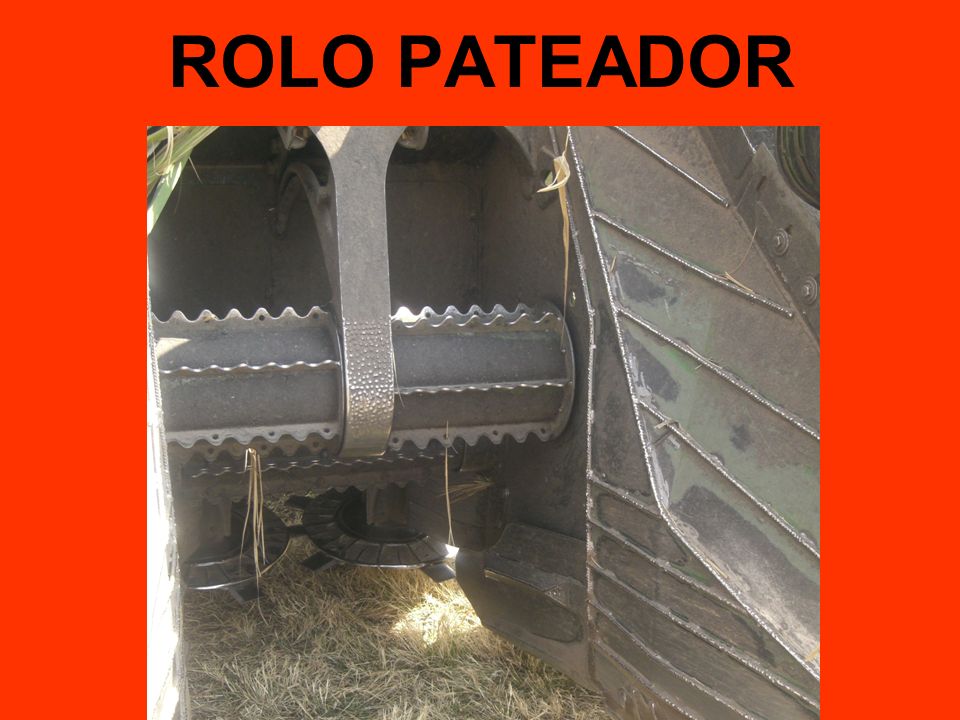

8 ROLO PATEADOR

9

10 Corta

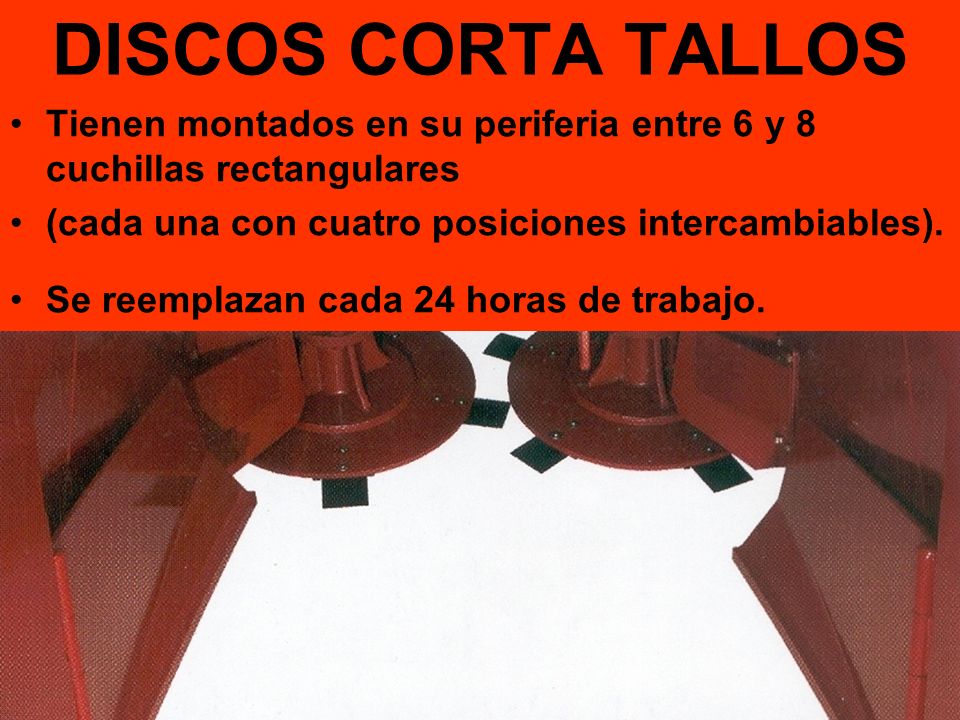

11 DISCOS CORTA TALLOS Tienen montados en su periferia entre 6 y 8 cuchillas rectangulares (cada una con cuatro posiciones intercambiables). Se reemplazan cada 24 horas de trabajo.

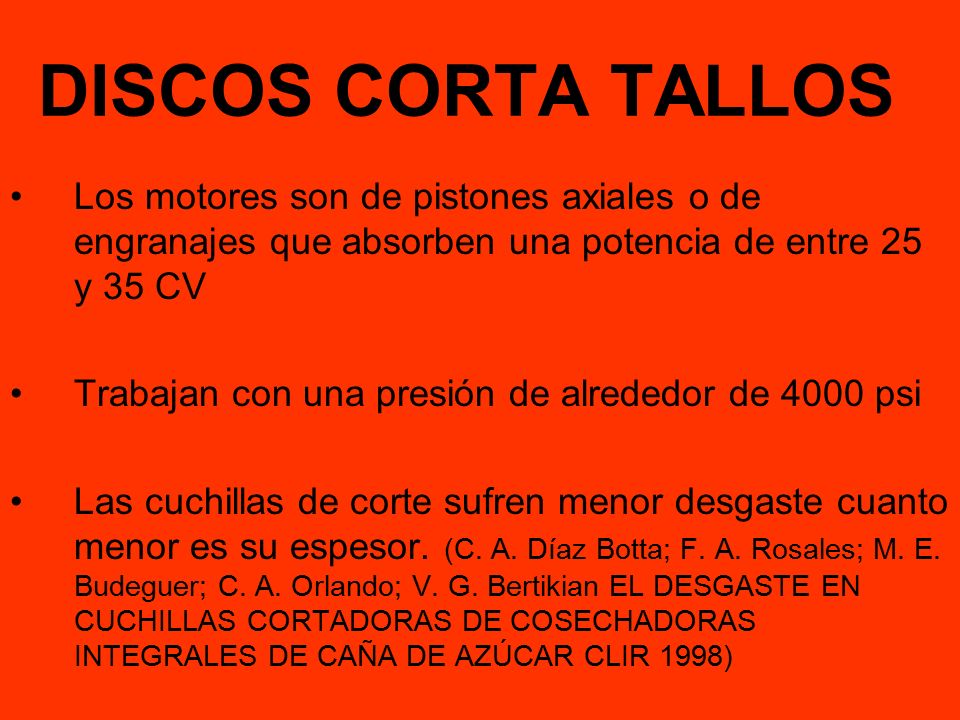

12 DISCOS CORTA TALLOS Los motores son de pistones axiales o de engranajes que absorben una potencia de entre 25 y 35 CV Trabajan con una presión de alrededor de 4000 psi Las cuchillas de corte sufren menor desgaste cuanto menor es su espesor. (C. A. Díaz Botta; F. A. Rosales; M. E. Budeguer; C. A. Orlando; V. G. Bertikian EL DESGASTE EN CUCHILLAS CORTADORAS DE COSECHADORAS INTEGRALES DE CAÑA DE AZÚCAR CLIR 1998)
