Acoplador en PI, adapta un hilo para todas bandas en decamétricas, conmutando la bobina en varias salidas y ajustando con CV1 de sintonía y CV2 como carga o adaptador de la impedancia alta del hilo. Por: Luis Alberto Forniés Galindo Radio: EA2HS

2 Tejado Con éste hilo, he salido en 80, 40, 20, 15 y 10 mts. ROE. 1-1

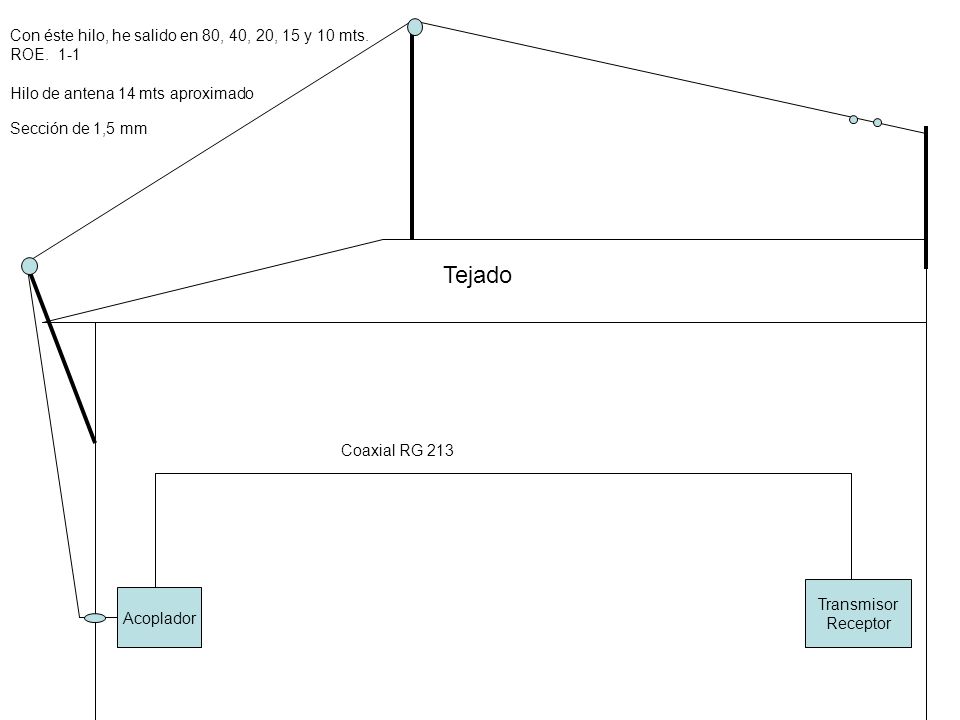

Acoplador Transmisor Receptor Coaxial RG 213 Hilo de antena 14 mts aproximado Tejado Con éste hilo, he salido en 80, 40, 20, 15 y 10 mts. ROE. 1-1 Sección de 1,5 mm

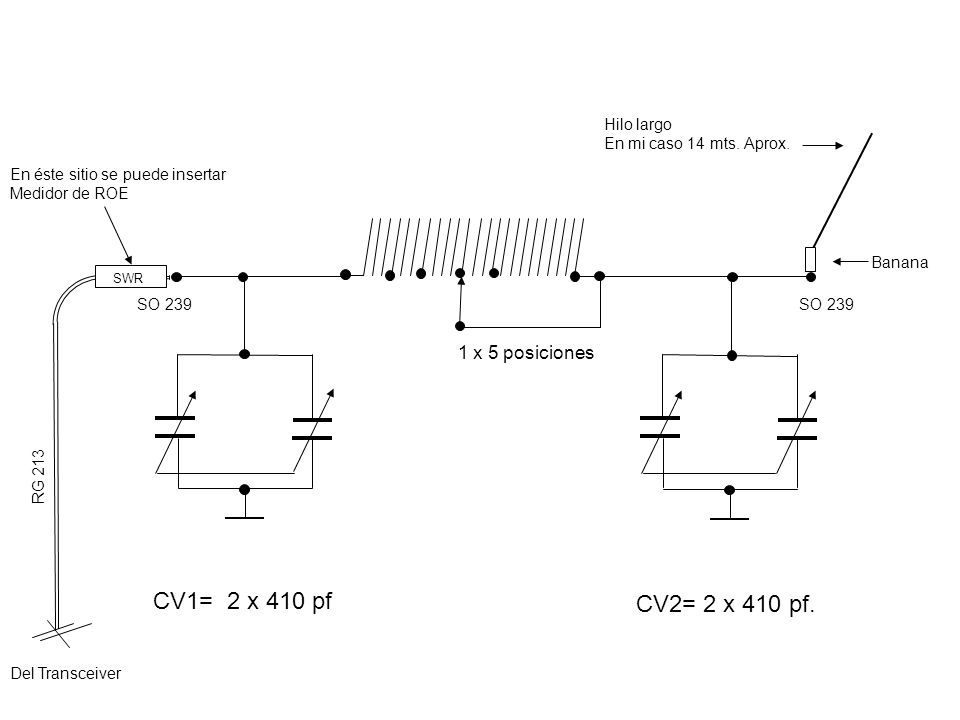

3 CV1= 2 x 410 pf CV2= 2 x 410 pf. 1 x 5 posiciones Hilo largo
SO 239 RG 213 Del Transceiver Hilo largo En mi caso 14 mts. Aprox. Banana En éste sitio se puede insertar Medidor de ROE SWR

4 De todas formas pongo mi correo electrónico: luis.lafgbv@gmail.com

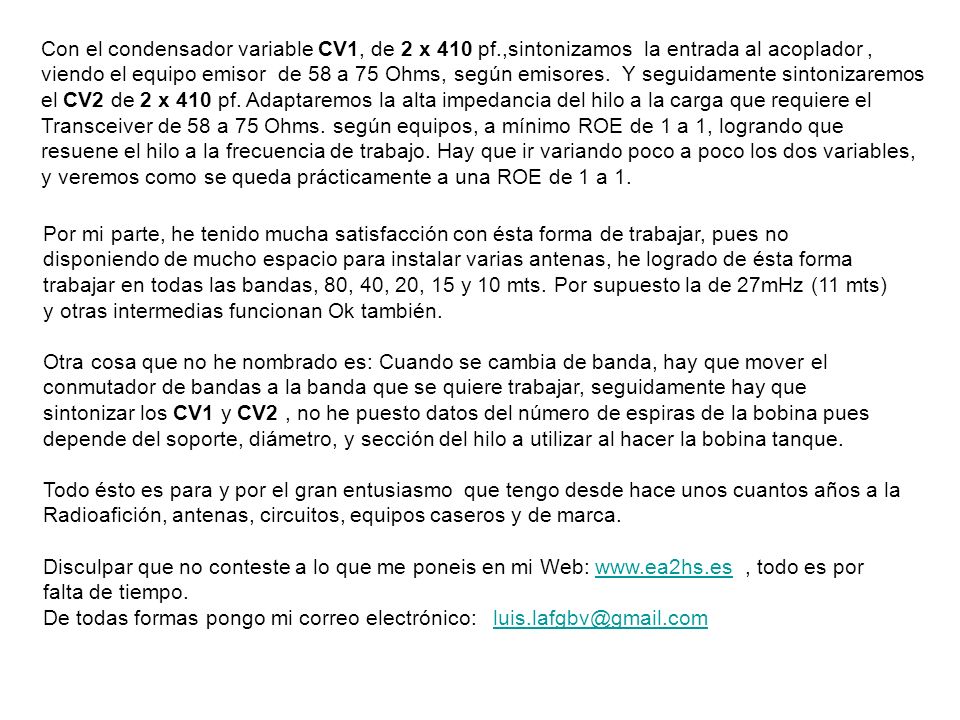

Con el condensador variable CV1, de 2 x 410 pf.,sintonizamos la entrada al acoplador , viendo el equipo emisor de 58 a 75 Ohms, según emisores. Y seguidamente sintonizaremos el CV2 de 2 x 410 pf. Adaptaremos la alta impedancia del hilo a la carga que requiere el Transceiver de 58 a 75 Ohms. según equipos, a mínimo ROE de 1 a 1, logrando que resuene el hilo a la frecuencia de trabajo. Hay que ir variando poco a poco los dos variables, y veremos como se queda prácticamente a una ROE de 1 a 1. Por mi parte, he tenido mucha satisfacción con ésta forma de trabajar, pues no disponiendo de mucho espacio para instalar varias antenas, he logrado de ésta forma trabajar en todas las bandas, 80, 40, 20, 15 y 10 mts. Por supuesto la de 27mHz (11 mts) y otras intermedias funcionan Ok también. Otra cosa que no he nombrado es: Cuando se cambia de banda, hay que mover el conmutador de bandas a la banda que se quiere trabajar, seguidamente hay que sintonizar los CV1 y CV2 , no he puesto datos del número de espiras de la bobina pues depende del soporte, diámetro, y sección del hilo a utilizar al hacer la bobina tanque. Todo ésto es para y por el gran entusiasmo que tengo desde hace unos cuantos años a la Radioafición, antenas, circuitos, equipos caseros y de marca. Disculpar que no conteste a lo que me poneis en mi Web: , todo es por falta de tiempo. De todas formas pongo mi correo electrónico: Con el codensador variable CV1, de 2 x 410 pf.,sintonizamos desde la salida del tranceiver al acoplador, 58 a 75 ohms. Y seguidamente el CV2 de 2 x 410 pf. Adaptaremos la alta impedancia del hilo a la carga que requiere el Tranceiver

5 QRA= Luis Alberto Forniés Galindo ( EA2HS ), y pertenezco a U. R. E
QRA= Luis Alberto Forniés Galindo ( EA2HS ), y pertenezco a U.R.E. Unión de Radioaficionados Españoles. QTH= Zaragoza (España) 73 cordiales para todos OM de radio, amigos y simpatizantes con la Electrónica.
