Presentación del tema: "Interferencias Electromagnéticas en Sistemas Electrónicos"— Transcripción de la presentación:

1 Interferencias Electromagnéticas en Sistemas Electrónicos
Alberto Martín Pernía

2 fuentes de alimentación conmutadas
EMI en fuentes de alimentación conmutadas EMI conducido Baja frecuencia, (39 armónicos) Alta frecuencia (150 kHz a 30 MHz) EMI radiado de 30 MHz a 1 GHz

3 fuentes de alimentación conmutadas
EMI en fuentes de alimentación conmutadas EMI conducido depende de la impedancia de línea Valores típicos: A- 30mm/50W B- 50mm/150W C- 13mm/23W

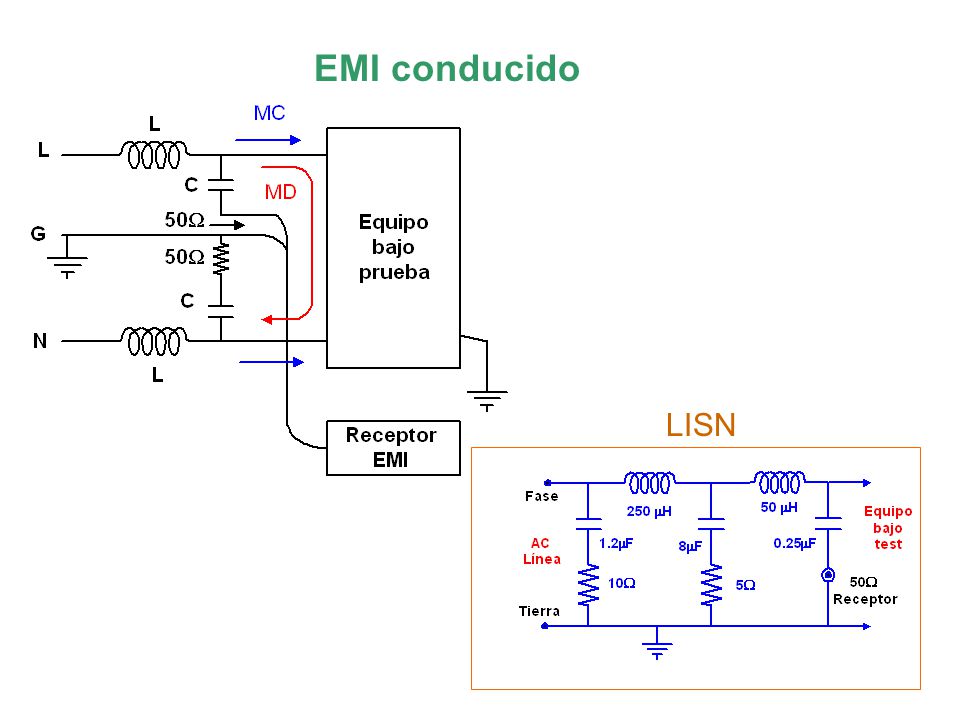

4 EMI conducido LISN (Line Impedance Stabilizing Network)
- Se utiliza para asegurar la repetitividad de las medidas - No modifica las señales de potencia - Presenta una impedancia de entrada de 50 W

5 EMI conducido LISN (Line Impedance Stabilizing Network) Frecuencia
de la potencia Frecuencia de ruido

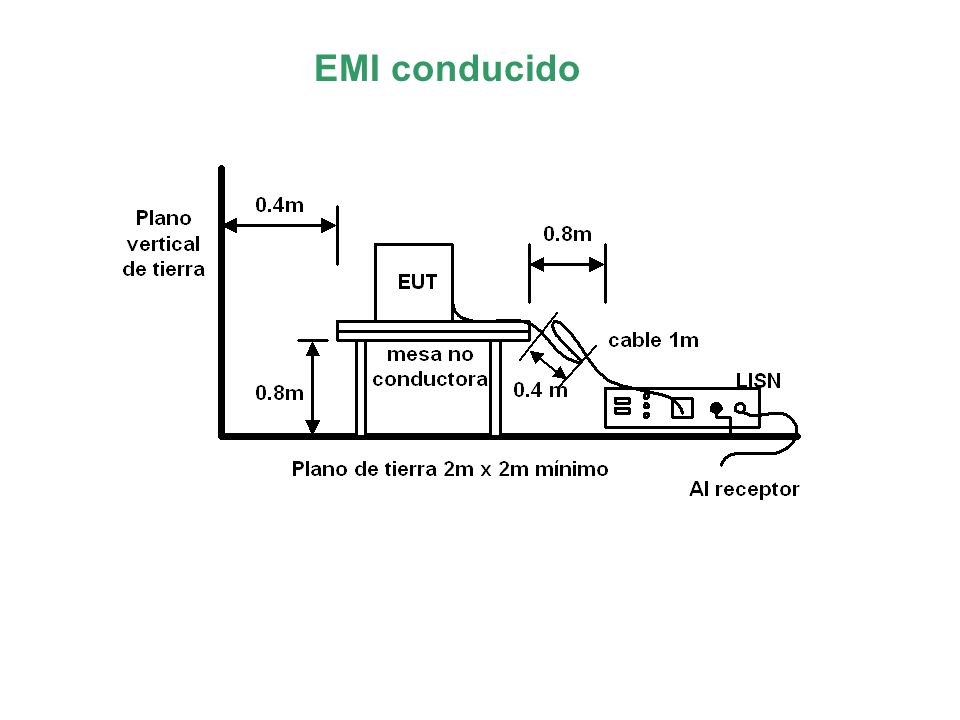

6 EMI conducido

7 EMI conducido Límite de la norma Ancho de banda del receptor:
10 kHz-150 KHz, RBW=200 Hz 150 kHz-30 MHz, RBW=9 kHz

8 EMI conducido LISN

9 EMI conducido

10 EMI conducido ¿Como reducir las corrientes de modo diferencial?
Utilizar condensadores cerámicos

11 EMI conducido ¿Como reducir las corrientes de modo común?
Reducir las oscilaciones Añadir pantallas a tierra

12 EMI conducido ¿Como reducir las corrientes de modo común?
Reducir las oscilaciones Utilizar snubbers Encapsulado de los diodos a tierrra Minimizar la capacidad a tierra

13 EMI conducido ¿Como reducir las corrientes de modo común?
Las pantallas no forman lazos cerrados C y B contienen alta frecuencia, A y D no. Se ha de procurar acercar A y D. Utilizar pantallas en el transformador

14 Utilizar planos de masa
EMI conducido Utilizar planos de masa En alta frecuencia el retorno se realiza de forma que el área encerrado sea mínimo para minimizar la inductancia serie.

15 Interacción Filtro-Convertidor
EMI conducido Interacción Filtro-Convertidor Para evitar inestabilidades  Zof <<  Zip Para evitar degradación de la impedancia de salida  Zof <<  Zips Zof impedancia de salida del filtro Zip impedancia de entrada en lazo abierto Zip impedancia de entrada del convertidor en lazo abierto y cortocircuitado

16 Interacción Filtro-Convertidor
EMI conducido Interacción Filtro-Convertidor wf Si Q aumenta Zof aumenta

17 Interacción Filtro-Convertidor
EMI conducido Interacción Filtro-Convertidor Convertidor wC Si Q aumenta Zip disminuye

18 Interacción Filtro-Convertidor
EMI conducido Interacción Filtro-Convertidor Reducir Q en el filtro y en el convertidor Evitar que wf=wC Aumentar Cf y reducir Lf si la frecuencia de corte del filtro esta fijada  Zof <<  Zip  Zof <<  Zips

19 EMI conducido Problemas a tener en cuenta: Resonancias con el
convertidor Acoplamientos por radiación Síntomas: Las medidas de EMI no cambian al modificar el filtro
