1 MANUAL DE USUARIO

2 Compresor dental Remac-Dent
Tubos de llenado (aluminio de 5/16) Motores de 1/2 hp Manómetro Check de 3/8 x1/2 Automático Llave esfera 1/4 Tanque metálico Purga 1/4 Tubos de respiración Niveles de aceite

3 Cómo trasportar su compresor:

4 Antes de utilizar su compresor:
correcto correcto Antes de utilizar su compresor quite los tapones (son 4). Verifique sus niveles de aceite (utilice aceite de refrigeración). Cheque que sus partes eléctricas no estén dañadas.

5 Coloque los tubos de llenado.
Antes de utilizar su compresor: correcto correcto Check de 3/8 x 1/2 Check de 3/8 x 1/2 Coloque los tubos de llenado.

6 Cómo agregar aceite: Aceite de refrigeración Aceite de refrigeración
Para agregar aceite tiene que tapar uno de los tubos de respiración, ponga a trabajar su compresor y acerque la botella de aceite, lo empezará a succionar, agregué solo el aceite indicado (marca amarilla).

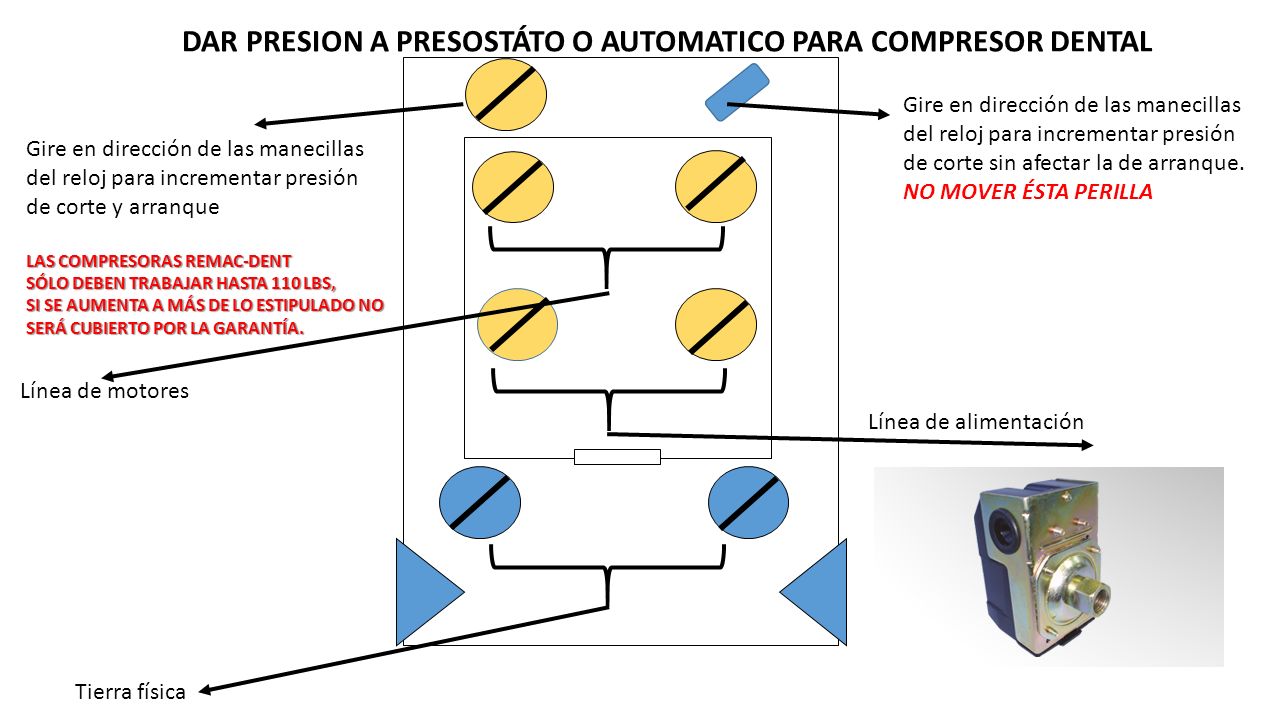

7 DAR PRESION A PRESOSTÁTO O AUTOMATICO PARA COMPRESOR DENTAL
Gire en dirección de las manecillas del reloj para incrementar presión de corte sin afectar la de arranque. NO MOVER ÉSTA PERILLA Gire en dirección de las manecillas del reloj para incrementar presión de corte y arranque LAS COMPRESORAS REMAC-DENT SÓLO DEBEN TRABAJAR HASTA 110 LBS, SI SE AUMENTA A MÁS DE LO ESTIPULADO NO SERÁ CUBIERTO POR LA GARANTÍA. Línea de motores Línea de alimentación Tierra física

8 Utilice compensador de voltaje

9 Filtro para retención de líquidos y aceite.
Cómo purgar su compresor: Filtro para retención de líquidos y aceite. Forzosamente utilizar para unidades dentales. ( NO INCLUIDO EN COMPRESOR) Todo motor de aire comprimido produce agua y esto provoca que haya oxidación en su compresor. La vida de su equipo depende de purgarlo cada mes. Purgue su compresor cada 3 meses (en zonas muy húmedas cada mes) Abra la purga. Espere a que el líquido salga. Ladee un poco su tanque. Su compresor debe tener mínimo 30lbs

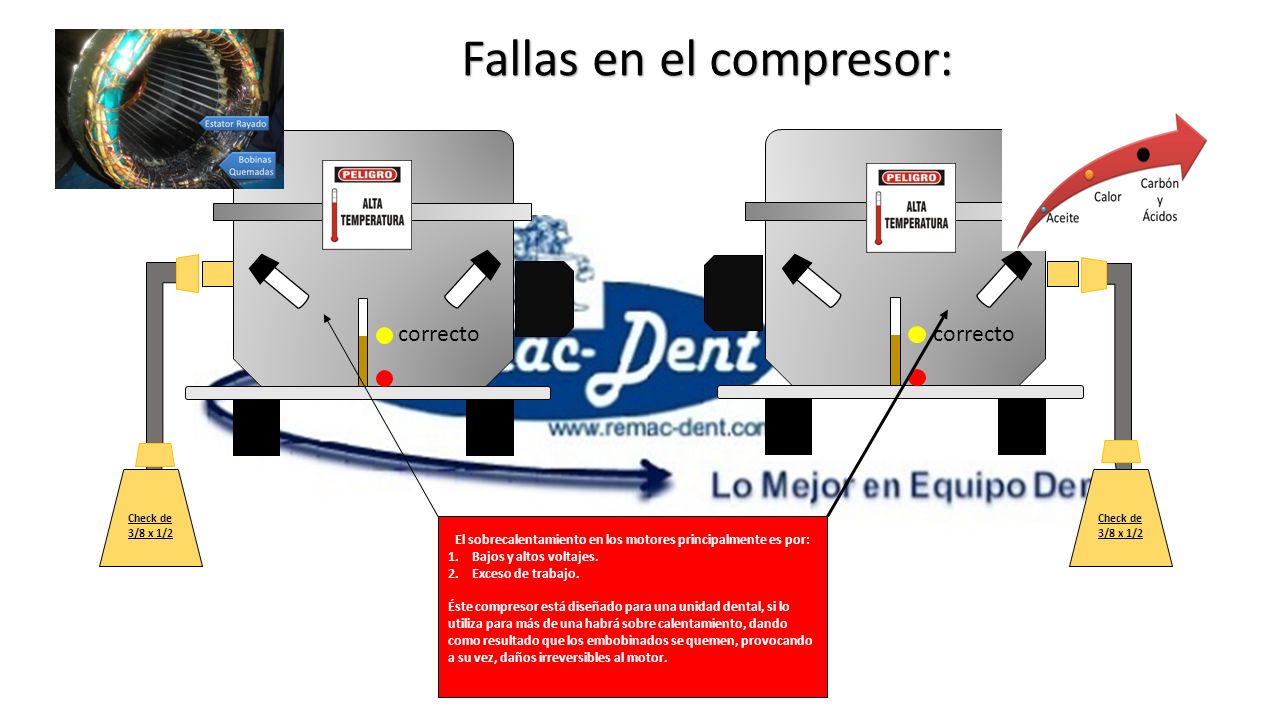

10 El sobrecalentamiento en los motores principalmente es por:
Fallas en el compresor: correcto correcto Check de 3/8 x 1/2 Check de 3/8 x 1/2 El sobrecalentamiento en los motores principalmente es por: Bajos y altos voltajes. Exceso de trabajo. Éste compresor está diseñado para una unidad dental, si lo utiliza para más de una habrá sobre calentamiento, dando como resultado que los embobinados se quemen, provocando a su vez, daños irreversibles al motor.

11 bajos y altos voltajes, esto no será cubierto por la garantía.

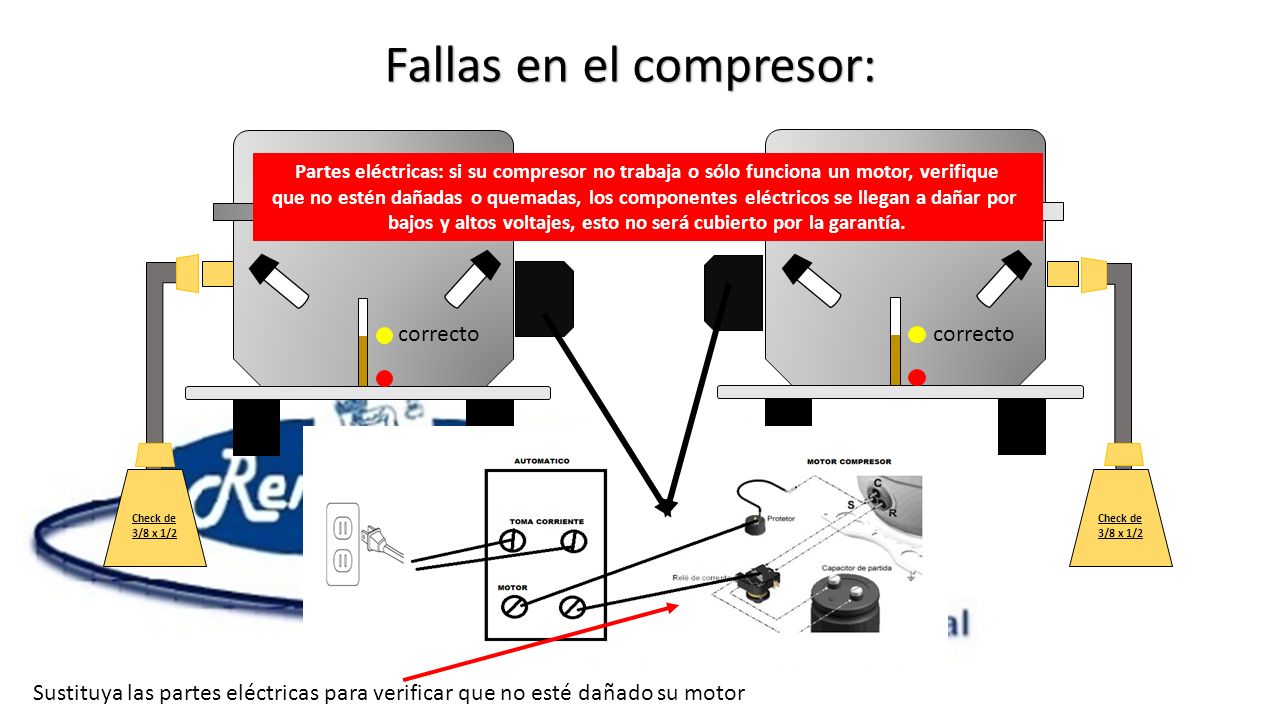

Fallas en el compresor: Partes eléctricas: si su compresor no trabaja o sólo funciona un motor, verifique que no estén dañadas o quemadas, los componentes eléctricos se llegan a dañar por bajos y altos voltajes, esto no será cubierto por la garantía. correcto correcto Check de 3/8 x 1/2 Check de 3/8 x 1/2 Sustituya las partes eléctricas para verificar que no esté dañado su motor

12 Hay que sustituir el check
Fallas en el compresor: Incorrecto AIRE Correcto AIRE Check de 3/8 x 1/2 Cuando los check fallan es porque el resorte se venció y regresa el aire al motor, esto puede provocar que el motor se queme. Hay que sustituir el check

13 Fallas en el compresor:
Salida de aire Cuando tu compresor hace mucho ruido es porque fue mal trasportado y esto hace que los resortes se desajusten. Si tu compresor pasa mucho aceite es porque fue mal trasportado y pasa aceite al depósito. ESTO NO ESTÁ CUBIERTO POR LA GARANTÍA Embobinado Resortes del motor Depósito o succión de aire

14 PARA COMPRESORES QUE TRABAJAN CON ACEITE
PÓLIZA DE GARANTÍA PARA COMPRESORES QUE TRABAJAN CON ACEITE COMPRSOR DE 72, 48, 27, 12 LTS. MARCA: _____________________ FACTURA No: ________________ No. DE SERIE: ________________ FECHA DE COMPRA: __________ REMAC-DENT garantiza éste producto por un periodo de 6 MESES (a partir de la fecha de compra), aplicable a defectos de fabricación y materiales. La empresa se compromete a reparar o cambiar el producto así como las partes defectuosas sin ningún cargo al consumidor. •Para hacer efectiva ésta garantía, es suficiente con presentar el producto junto con el comprobante de compra en el lugar donde fue adquirido o dirigirse a: CENTRO DE ATENCIÓN Y SERVICIO REMAC-DENT: FÁBRICA: CALLE PERLA MZ 1 LT 18 COL JOYAS DE EATEPEC ESTADO DE MEXICO SUCURSAL: CALZADA DE TLALPAN 974 COL NATIVITAS MEXICO DF. TEL / / Motivos para invalidar la garantía: •Cuando el producto ha sido utilizado en condiciones distintas a las indicadas en el instructivo. •Si el producto ha sido alterado o reparado por personal no autorizado por REMAC-DENT. •Cuando no se ha instalado de acuerdo al instructivo. •La empresa no se hace responsable por daños causados directa o indirectamente por la instalación de éste producto. •Producto maltratado, roto, golpeado por manejo irresponsable o descuido. •Por variaciones de voltaje. •Por motores o partes eléctricas quemadas (relay, térmico, capacitor). NOTA: EN CASO DE QUE ESTA PÓLIZA SE EXTRAVIARA, EL CONSUMIDOR PUEDE RECURRIR A SU PROVEEDOR PARA QUE LE EXPIDA OTRA, PREVIA PRESENTACIÓN DEL COMPROBANTE DE COMPRA.
