3. SISTEMAS DE EQUIPOS DE MANEJO DE MATERIALES Y EMBALAJES

Presentación del tema: "3. SISTEMAS DE EQUIPOS DE MANEJO DE MATERIALES Y EMBALAJES"— Transcripción de la presentación:

1 3. SISTEMAS DE EQUIPOS DE MANEJO DE MATERIALES Y EMBALAJES

2 COMPONENTES DE UN CENTRO DE DISTRIBUCION
ESTRUCTURALES TECNOLOGICOS SISTEMAS Y EQUIPOS (Un Montacargas) HARDWARE CONOCIMIENTO (Aprovechar altura de C.de D. con montacargas) GESTION DE LA INFORMACION (Un WMS) SOFTWARE MEJORAMIENTO DE LA GESTION (Mejorar un indicador)

3 SISTEMAS DE ALMACENAMIENTO EQUIPOS DE MANEJO SISTEMAS Y EQUIPOS SISTEMAS DE APOYO SISTEMAS PARA MEJORAMIENTO

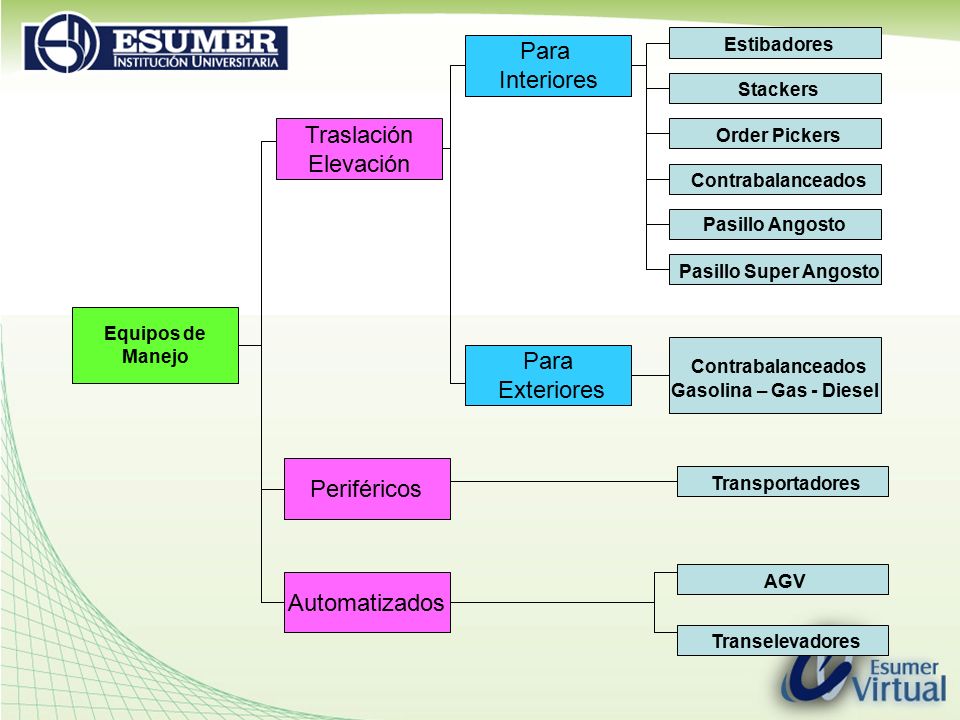

4 Estibadores Para Interiores Stackers Traslación Order Pickers
Elevación Order Pickers Contrabalanceados Pasillo Angosto Pasillo Super Angosto Equipos de Manejo Contrabalanceados Gasolina – Gas - Diesel Para Exteriores Periféricos Transportadores AGV Automatizados Transelevadores

5 Estibas Manejo De Cargas Contenedores Equipos Empaque
Estaciones de Empaque Sistemas De Apoyo Básculas Movimiento Plataformas Puertas Corta Fuego Seguridad Cortinas Extinción de incendio

6 Zona de oro de picking Instalación Visual 5S Visual Work Place
Instrumentos Para Mejoramiento Instalación Visual Visual Work Place 5S El Antes – El Después

7 ESTIBADORES Para el traslado de cargas Hasta 3 Toneladas MANUAL

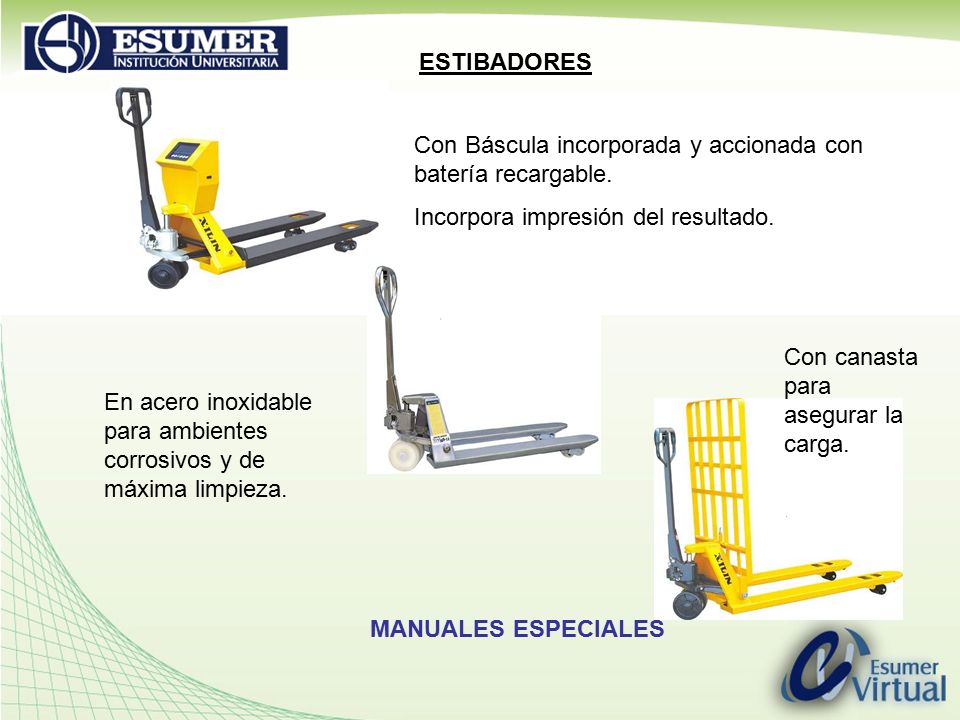

8 ESTIBADORES Con Báscula incorporada y accionada con batería recargable. Incorpora impresión del resultado. Con canasta para asegurar la carga. En acero inoxidable para ambientes corrosivos y de máxima limpieza. MANUALES ESPECIALES

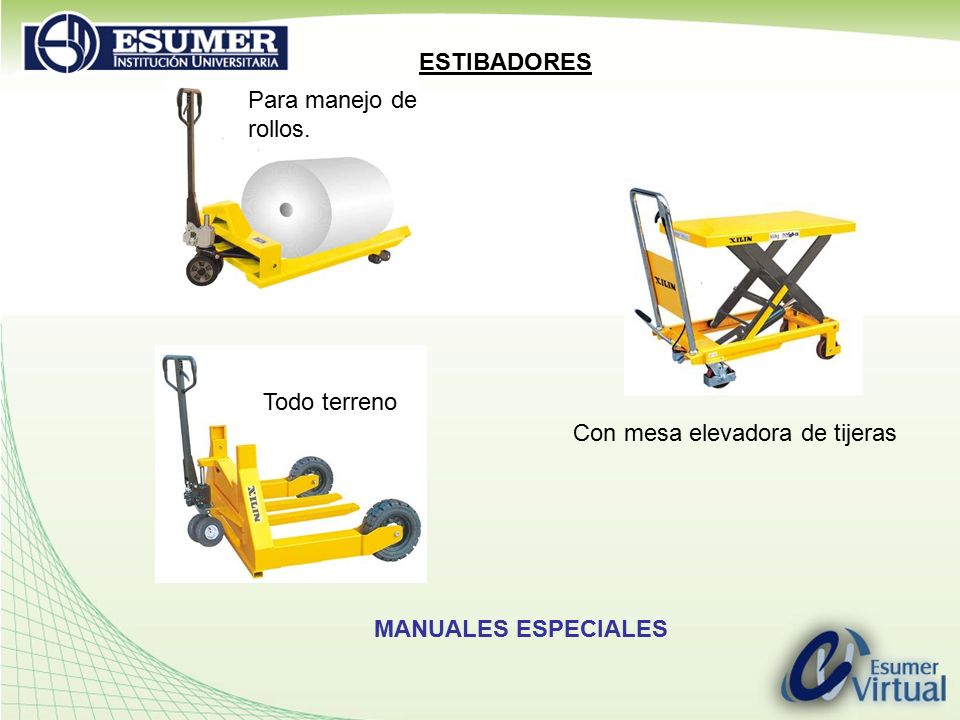

9 ESTIBADORES Para manejo de rollos. Todo terreno Con mesa elevadora de tijeras MANUALES ESPECIALES

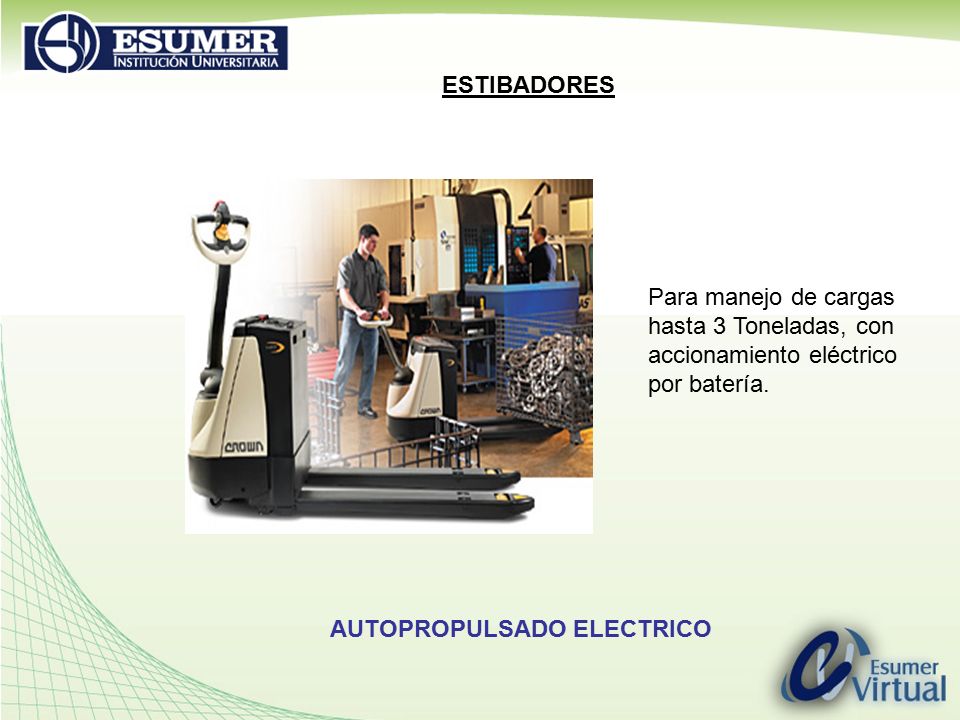

10 AUTOPROPULSADO ELECTRICO
ESTIBADORES Para manejo de cargas hasta 3 Toneladas, con accionamiento eléctrico por batería. AUTOPROPULSADO ELECTRICO

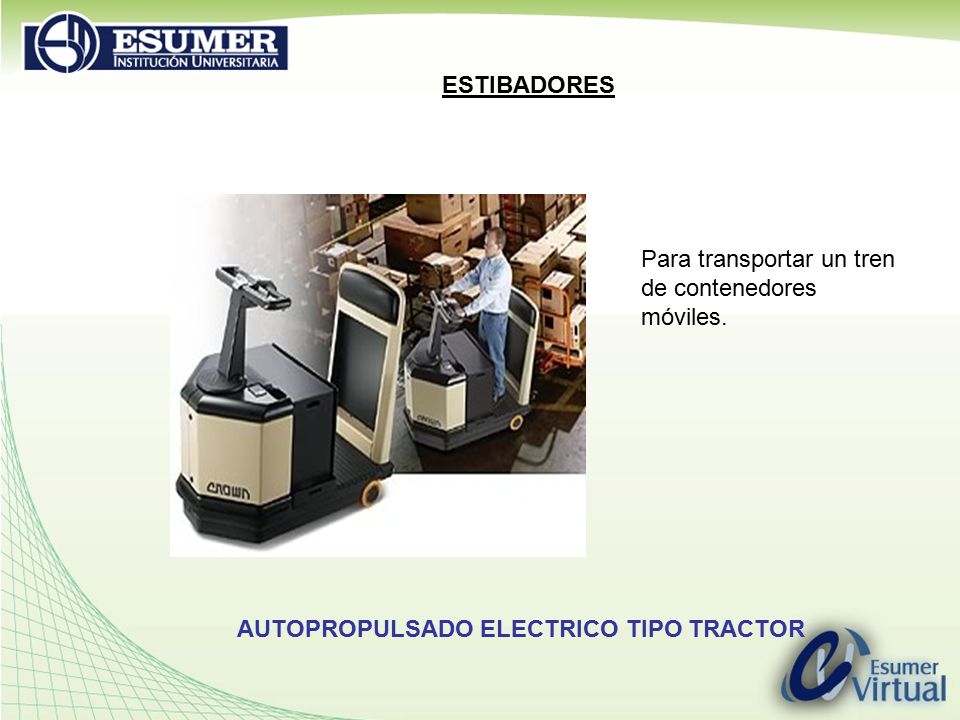

11 AUTOPROPULSADO ELECTRICO TIPO TRACTOR
ESTIBADORES Para transportar un tren de contenedores móviles. AUTOPROPULSADO ELECTRICO TIPO TRACTOR

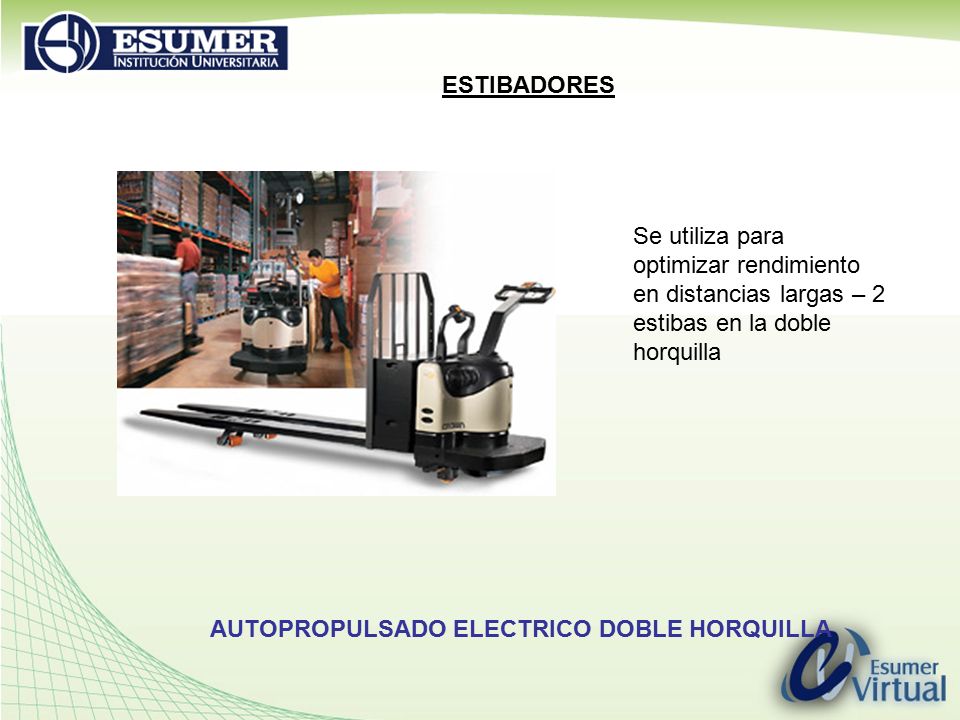

12 AUTOPROPULSADO ELECTRICO DOBLE HORQUILLA
ESTIBADORES Se utiliza para optimizar rendimiento en distancias largas – 2 estibas en la doble horquilla AUTOPROPULSADO ELECTRICO DOBLE HORQUILLA

13 FULL ELECTRICO (ELEVACION Y TRASLACION)
STACKERS Elevación de máximo 1,5 Toneladas a 5 metros de altura. Pasillos de 2,50 metros Operador caminando Operador montado en plataforma FULL ELECTRICO (ELEVACION Y TRASLACION)

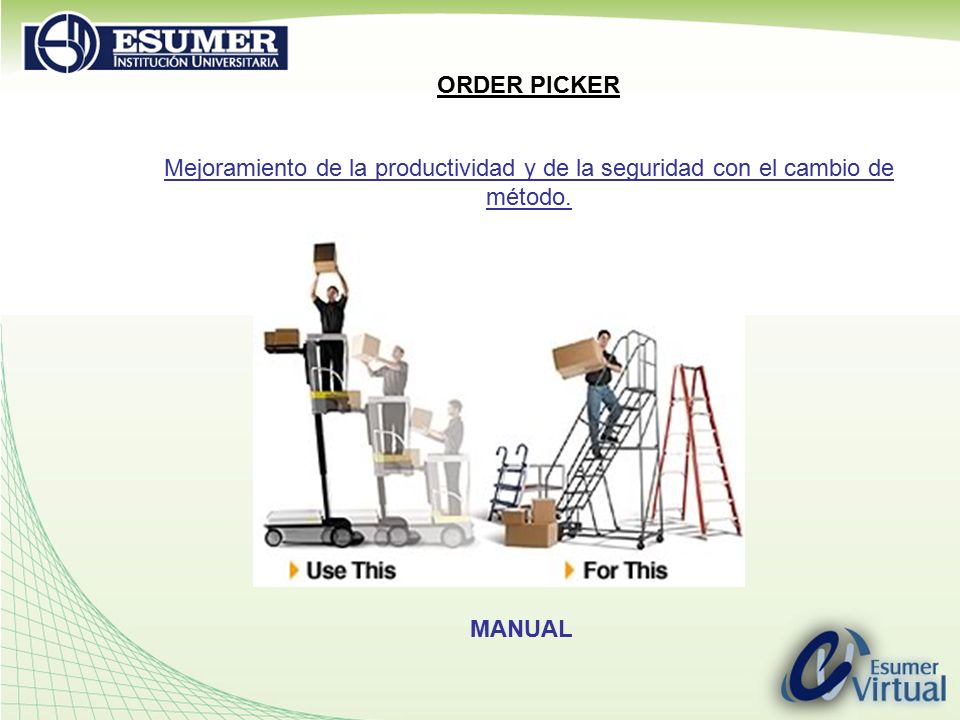

14 ORDER PICKER Mejoramiento de la productividad y de la seguridad con el cambio de método. MANUAL

15 ORDER PICKER Manejo de cargas individuales en altura, 1300 Kilos a 7 metros de altura. Pasillos mínimos de 1,70 metros

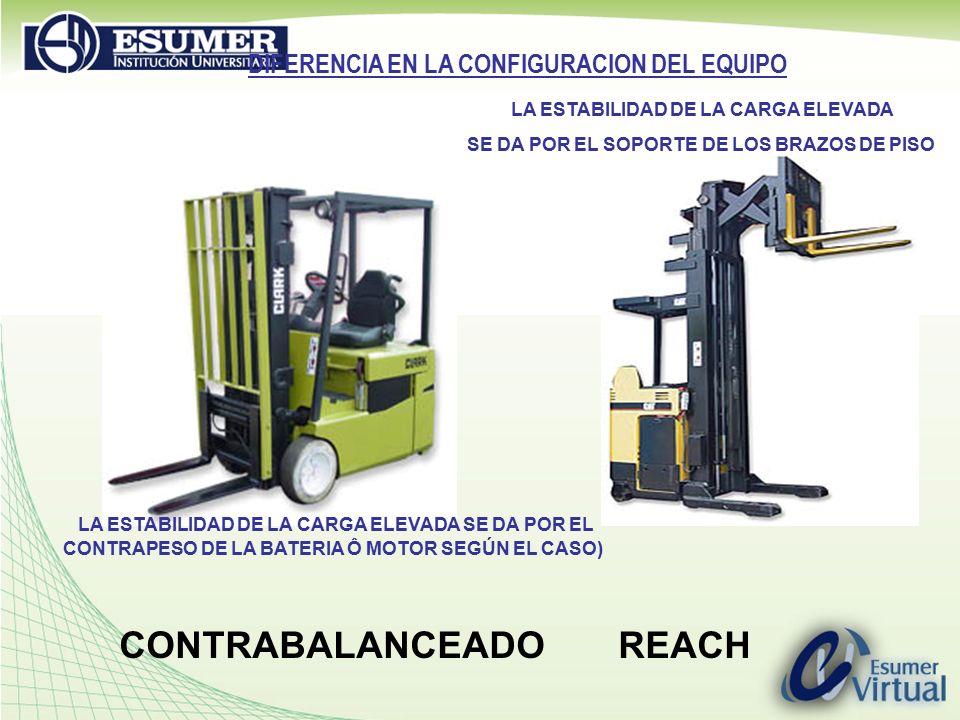

16 CONTRABALANCEADO REACH DIFERENCIA EN LA CONFIGURACION DEL EQUIPO
LA ESTABILIDAD DE LA CARGA ELEVADA SE DA POR EL SOPORTE DE LOS BRAZOS DE PISO LA ESTABILIDAD DE LA CARGA ELEVADA SE DA POR EL CONTRAPESO DE LA BATERIA Ô MOTOR SEGÚN EL CASO) CONTRABALANCEADO REACH

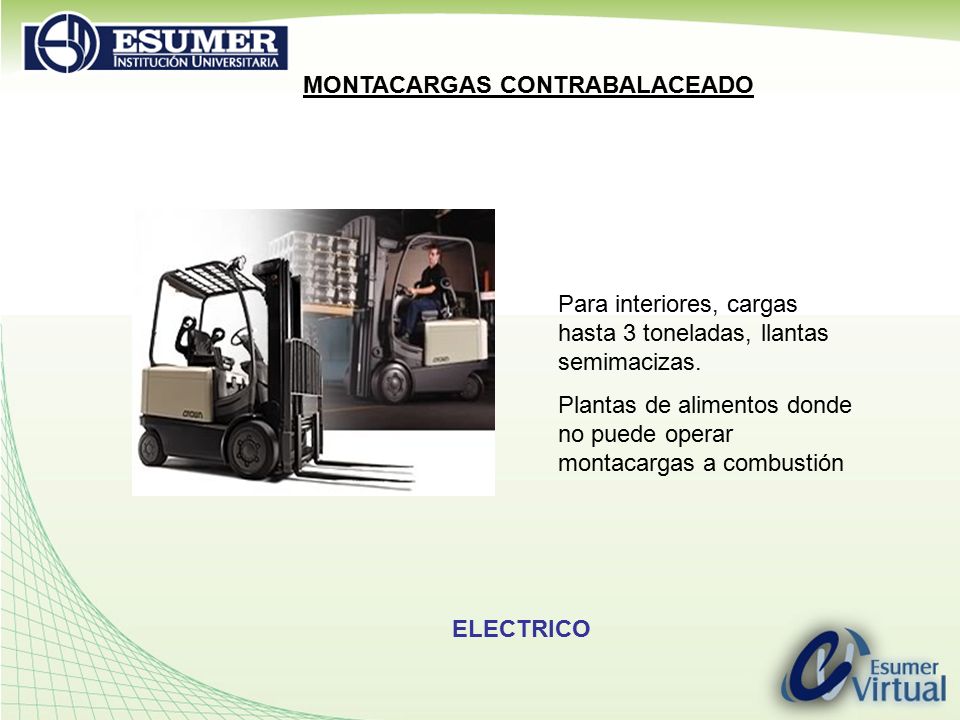

17 MONTACARGAS CONTRABALACEADO
Para interiores, cargas hasta 3 toneladas, llantas semimacizas. Plantas de alimentos donde no puede operar montacargas a combustión ELECTRICO

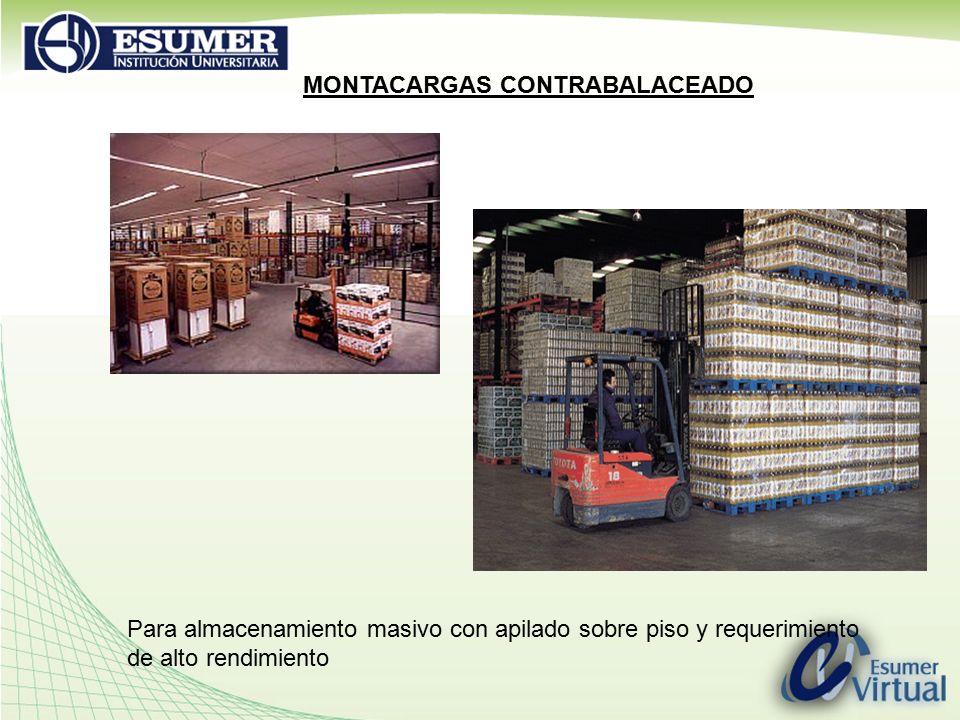

18 MONTACARGAS CONTRABALACEADO
Para almacenamiento masivo con apilado sobre piso y requerimiento de alto rendimiento

19 MONTACARGAS CONTRABALACEADO
Operación de Drive In con contrabalanceado accionado a gas.

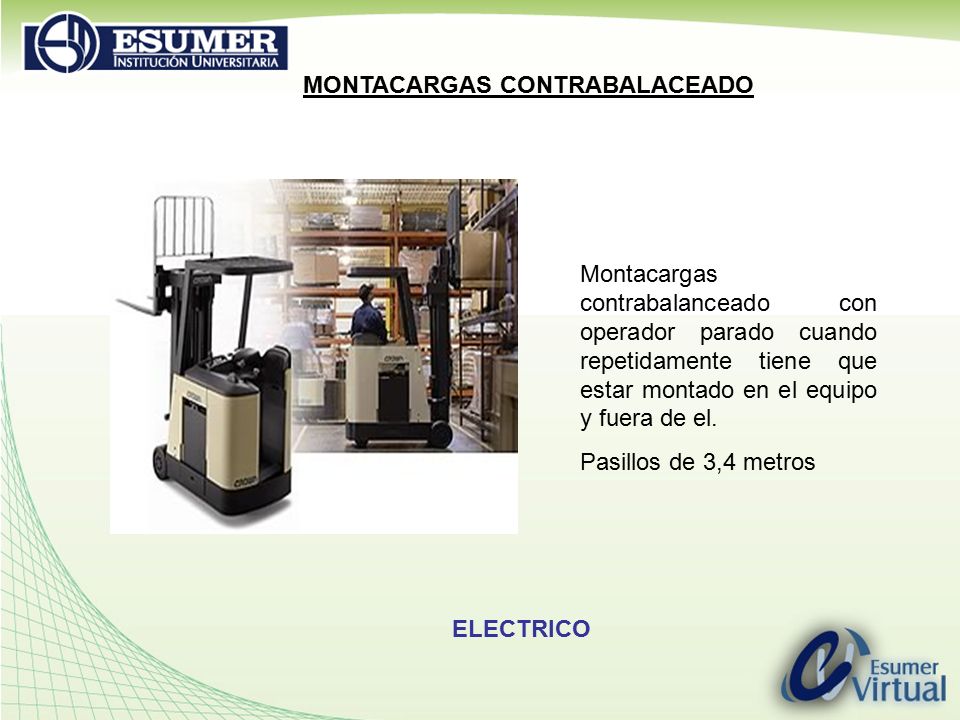

20 MONTACARGAS CONTRABALACEADO
Montacargas contrabalanceado con operador parado cuando repetidamente tiene que estar montado en el equipo y fuera de el. Pasillos de 3,4 metros ELECTRICO

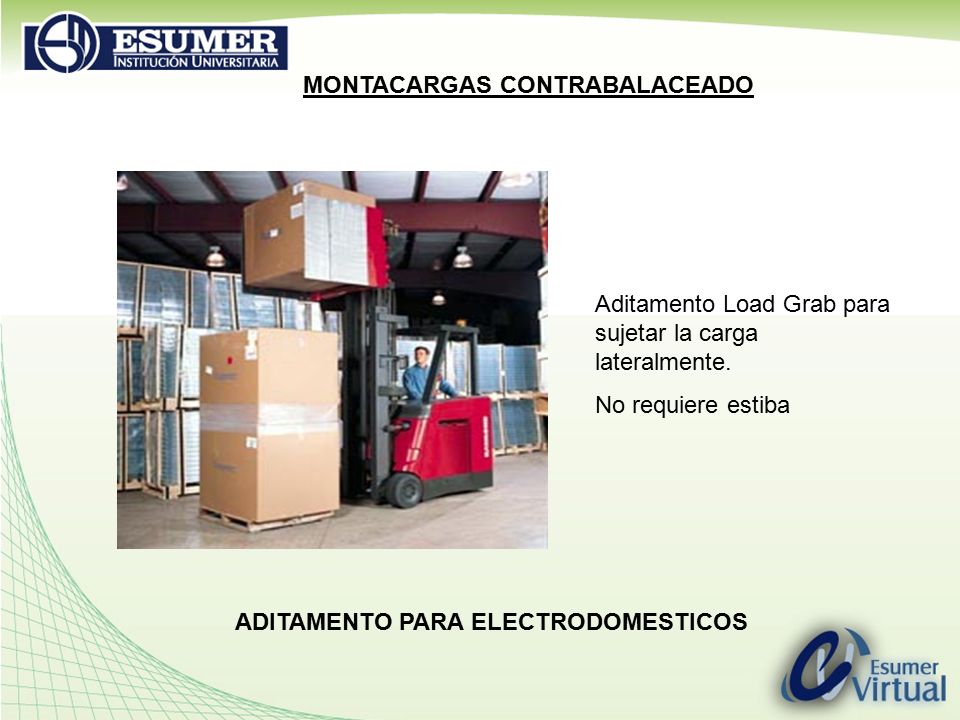

21 MONTACARGAS CONTRABALACEADO ADITAMENTO PARA ELECTRODOMESTICOS
Aditamento Load Grab para sujetar la carga lateralmente. No requiere estiba ADITAMENTO PARA ELECTRODOMESTICOS

22 MONTACARGAS CONTRABALACEADO
EQUIPO PASILLO ANGOSTO EN PRODUCCION OPERADOR PARADO PORQUE FRECUENTEMENTE BAJA Y SUBE AL EQUIPO

23 MONTACARGAS PASIILO ANGOSTO
Manejo de cargas estibadas hasta 1,8 Toneladas, máximo a 9 metros de altura. Operador parado. Pasillo de 2,8 metros

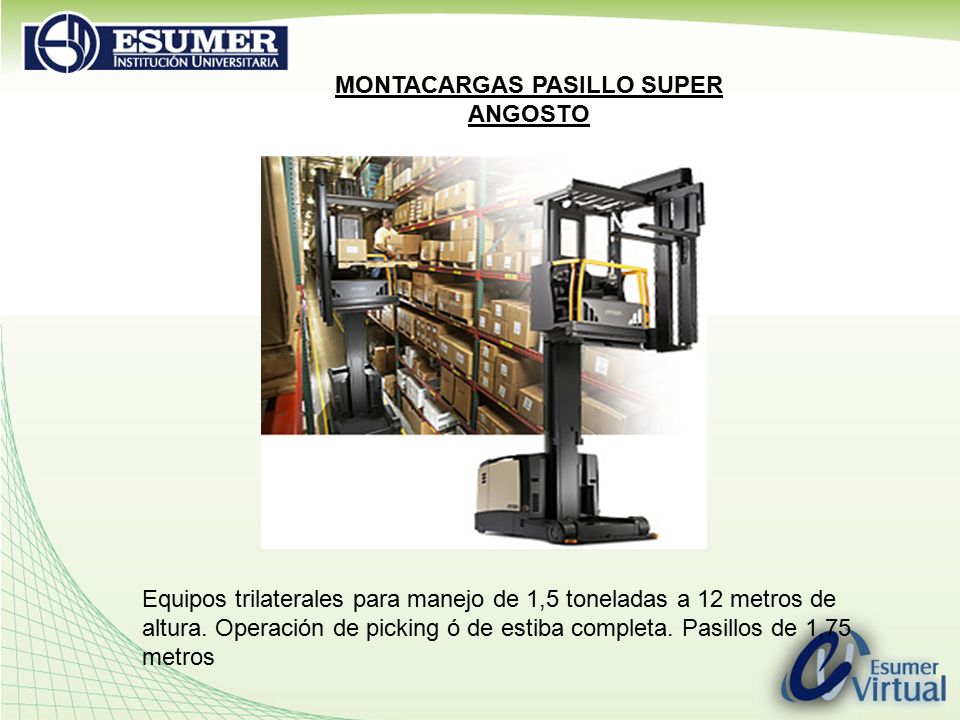

24 MONTACARGAS PASILLO SUPER ANGOSTO
Equipos trilaterales para manejo de 1,5 toneladas a 12 metros de altura. Operación de picking ó de estiba completa. Pasillos de 1,75 metros

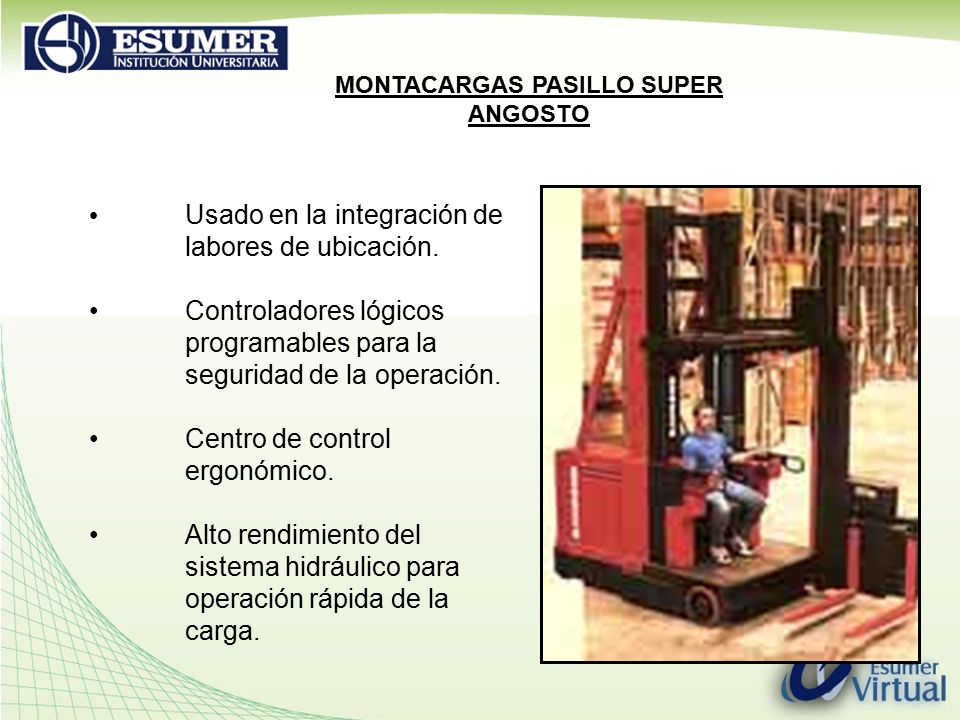

25 MONTACARGAS PASILLO SUPER ANGOSTO
Usado en la integración de labores de ubicación. Controladores lógicos programables para la seguridad de la operación. Centro de control ergonómico. Alto rendimiento del sistema hidráulico para operación rápida de la carga.

26 EQUIPOS AUTOMATIZACION
Equipo guiado automáticamente sin operador AGV CON PANTOGRAFO

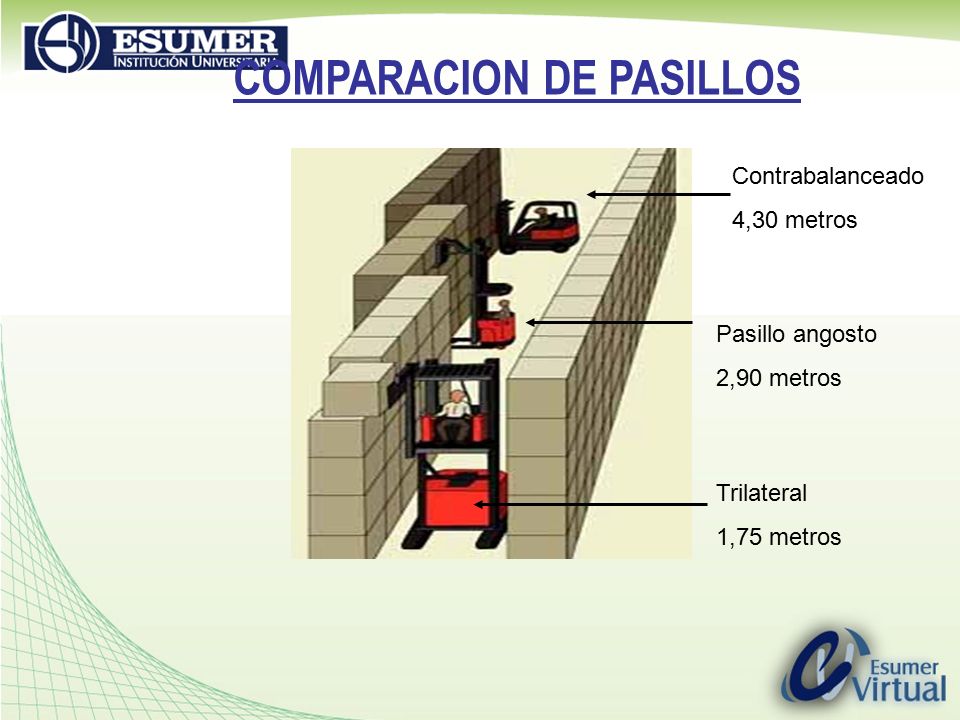

27 COMPARACION DE PASILLOS
Contrabalanceado 4,30 metros Pasillo angosto 2,90 metros Trilateral 1,75 metros

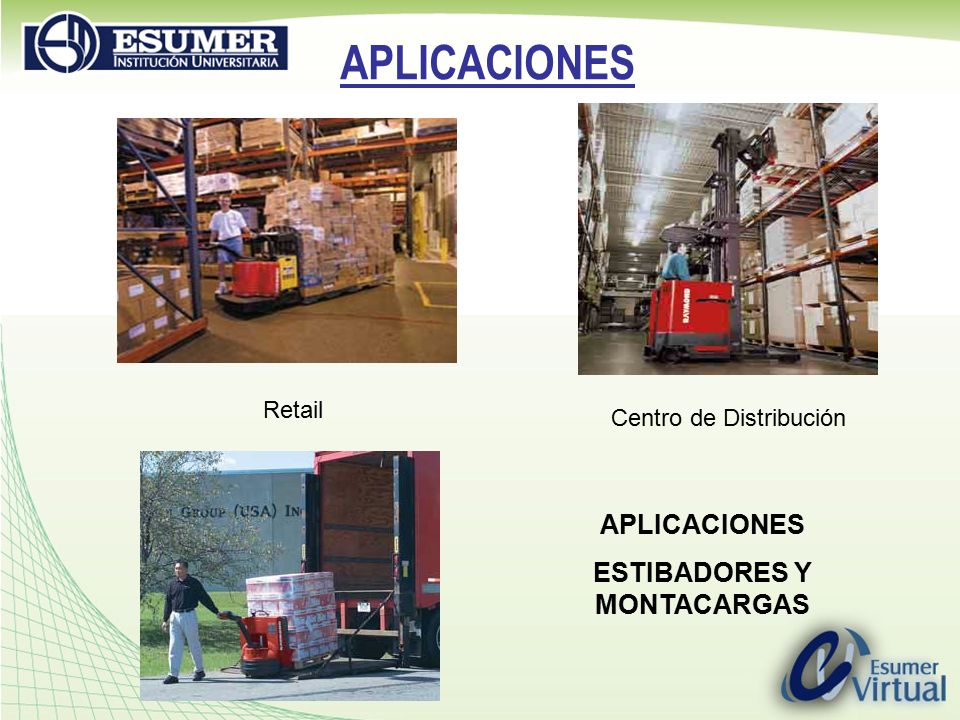

28 ESTIBADORES Y MONTACARGAS
APLICACIONES Retail Centro de Distribución APLICACIONES ESTIBADORES Y MONTACARGAS

29 APLICACIONES Pasillo Angosto Doble profundidad Order Picker

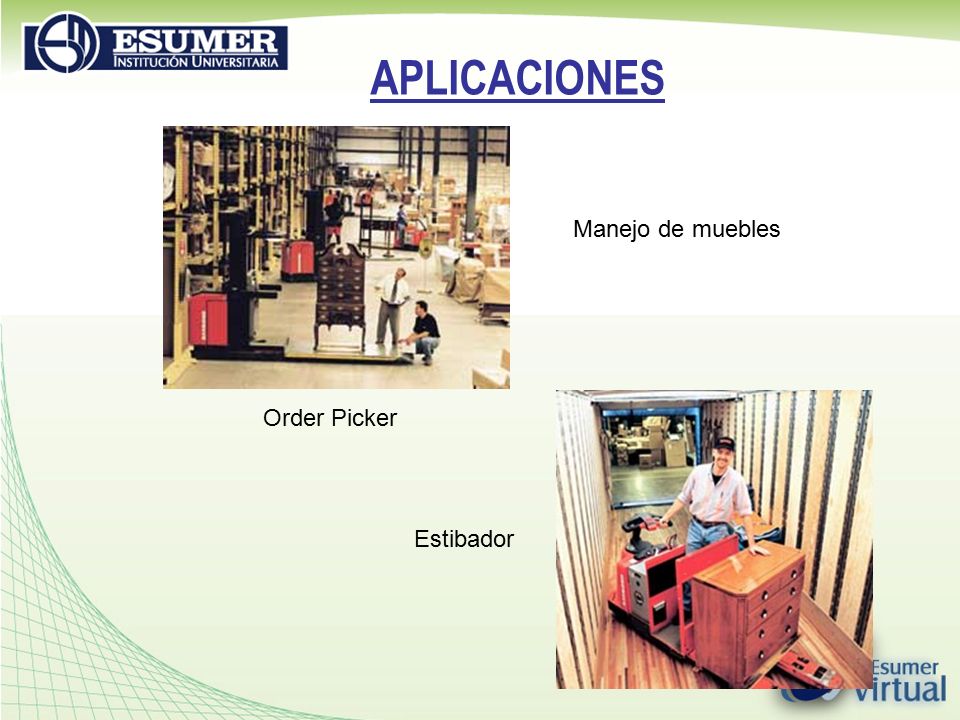

30 APLICACIONES Manejo de muebles Order Picker Estibador

31 Periféricos

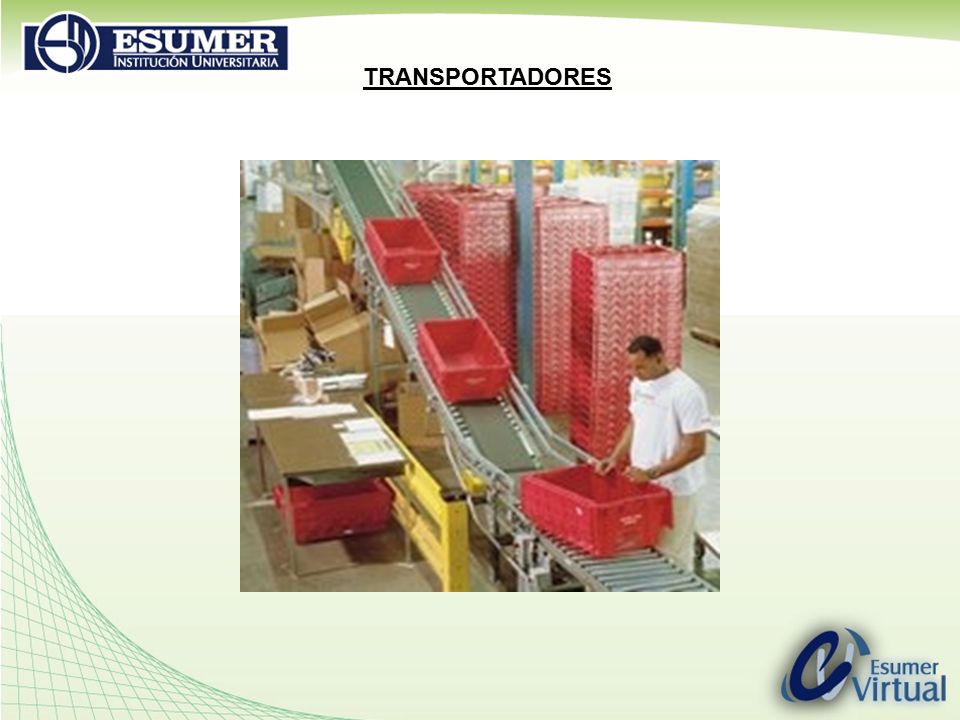

32 TRANSPORTADORES

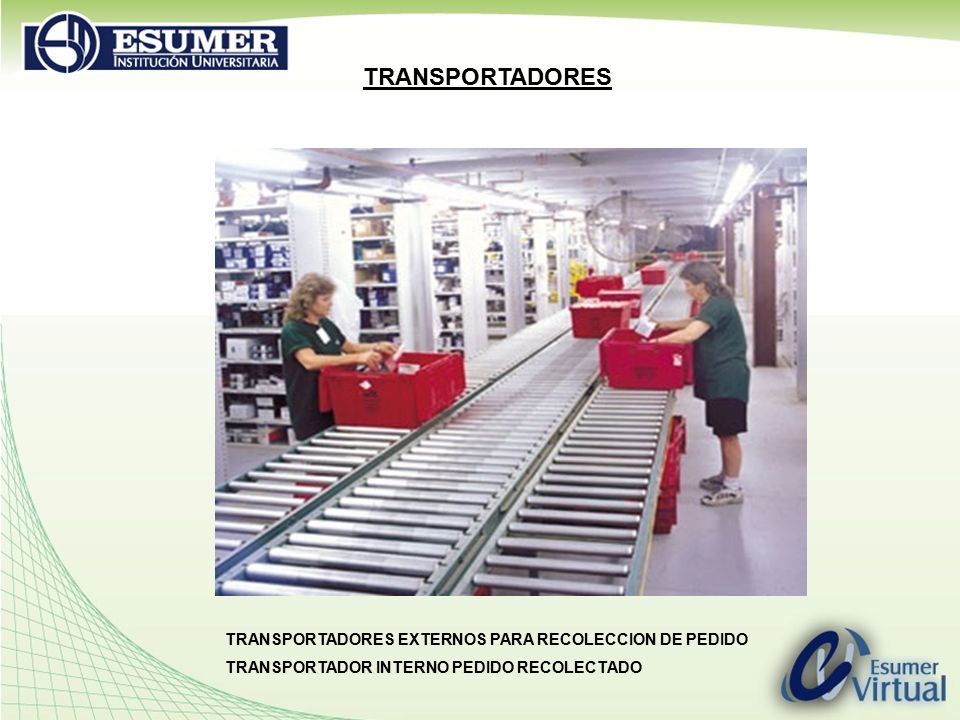

33 TRANSPORTADORES TRANSPORTADORES EXTERNOS PARA RECOLECCION DE PEDIDO
TRANSPORTADOR INTERNO PEDIDO RECOLECTADO

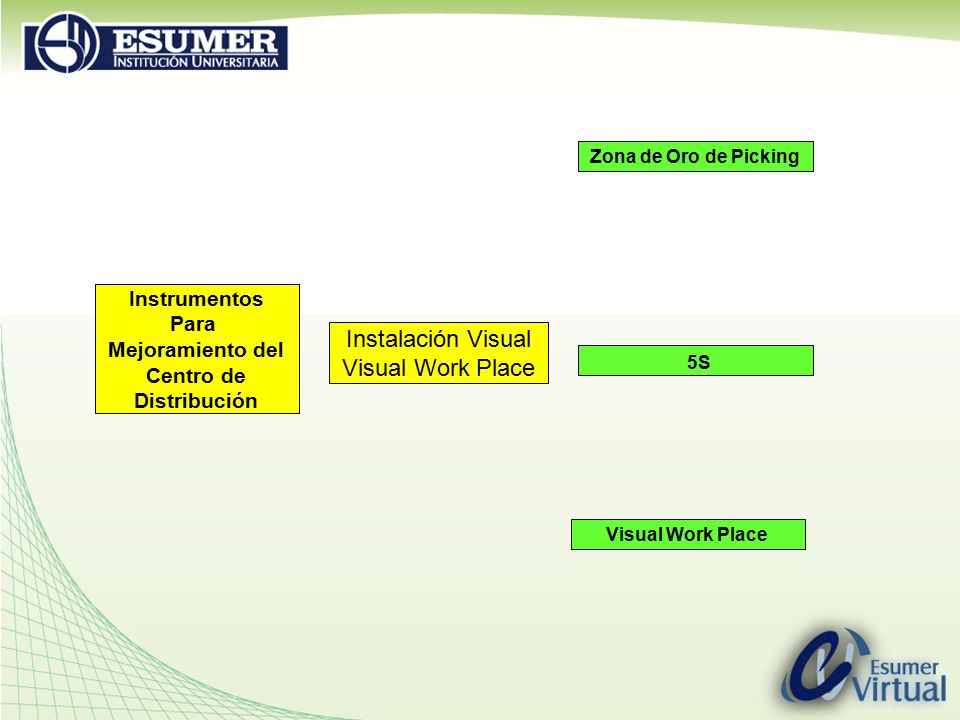

34 Instalación Visual Visual Work Place 5S Instrumentos Para
Zona de Oro de Picking Instrumentos Para Mejoramiento del Centro de Distribución Instalación Visual Visual Work Place 5S Visual Work Place

35 CENTRO DE DISTRIBUCION VISUAL CONCEPTO ZONA DE ORO DE PICKING

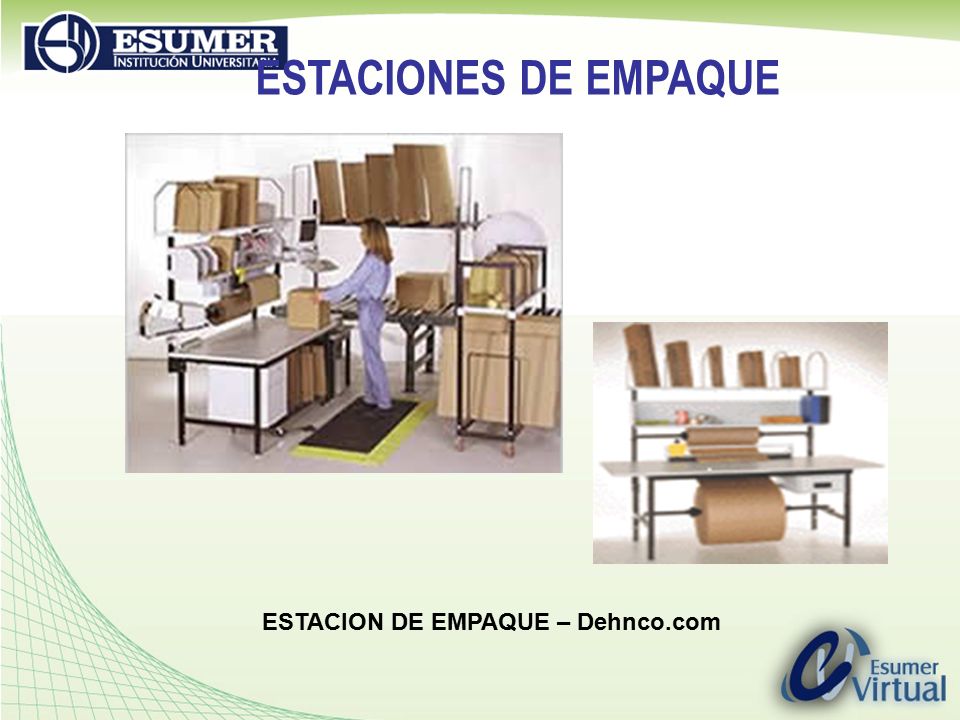

36 ESTACION DE EMPAQUE – Dehnco.com
ESTACIONES DE EMPAQUE ESTACION DE EMPAQUE – Dehnco.com

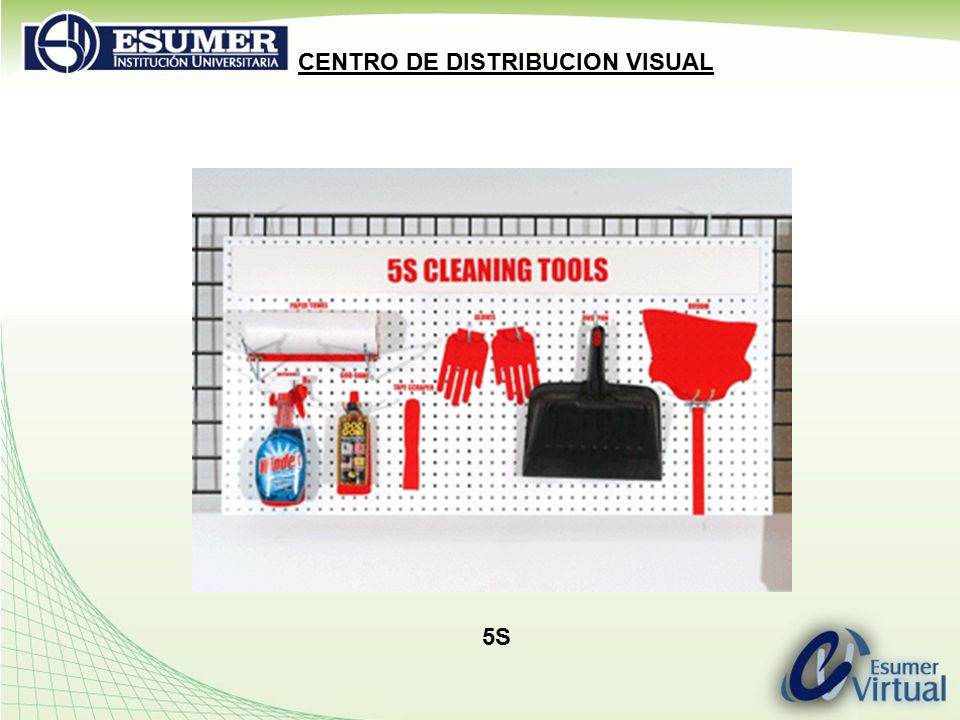

37 CENTRO DE DISTRIBUCION VISUAL

38 CENTRO DE DISTRIBUCION VISUAL

39 CENTRO DE DISTRIBUCION VISUAL
VISUAL WORK PLACE

40 CENTRO DE DISTRIBUCION VISUAL
VISUAL WORK PLACE
