1 CONGRESILLO REGIONAL DE EDUCACIÓN UNIVERSITARIA: MIRADAS CRÍTICAS PARA TRANSFORMACIÓN UNIVERSITARIA. SIMULACIÓN DEL PROCESO DE CONFORMADO DE CHAPA CON APLICACIÓN DOCENTE AUTOR: Ing. Pedro Rumbos COAUTOR: Ing. Silfredo Rivero

2 Dentro de los procesos mecánicos de manufactura, la conformación reviste un especial interés PlasticidadFricción Fractura INTRODUCCIÓN

3

4

5

6  Justificación : Con la simulación de un proceso metalmecánico de conformado de materiales, se logra: Objetivo General Adecuar una herramienta tecnológica para la simulación de un proceso metalmecánico Presentar a los estudiantes de ingeniería, las tensiones y deformaciones, a la que se someten los materiales en un proceso de conformación metalmecánico Exponer las variantes no medibles en la practica en los materiales sometidos a deformación Disminuir los tiempos de desarrollo de nuevos productos Mejorar el diseño de troqueles para estampados Reducir la cantidad de ensayos reales

7

8 Al estudiante, las simulaciones le permite una mejor asimilación de los fundamentos de los procesos de conformación además de una interpretación adecuada de los fundamentos físicos de este proceso. En el presente trabajo se desarrolla un ejemplo de simulación de un proceso de embutido de chapa, utilizando el método de elementos finitos, como propuesta para ser empleada tanto con fines de investigación, como para la docencia (enseñanza de los procesos de conformación). Durante la simulación de procesos de conformación, se puede predecir el comportamiento de propiedades mecánicas como la tensión, la cual es muy difícil de medir durante un proceso real.

9 Piezas a Fabricar

10 DESARROLLO DEFORM 2D es un programa computacional que permite la simulación de procesos de conformación y maquinado, basado en el uso del método de elementos finitos. El uso de esta herramienta permite: Reducir la cantidad de ensayos reales Mejorar el diseño de dados y estampas para reducir los costos Disminuir los tiempos de desarrollo de los nuevos productos A diferencia de los programas de elementos finitos de propósito general, DEFORM 2D ha sido concebido para la modelación de la deformación plástica. Cuenta con una interfaz gráfica de usuario muy amigable y con amplias bases de datos que describen el comportamiento de numerosos materiales.

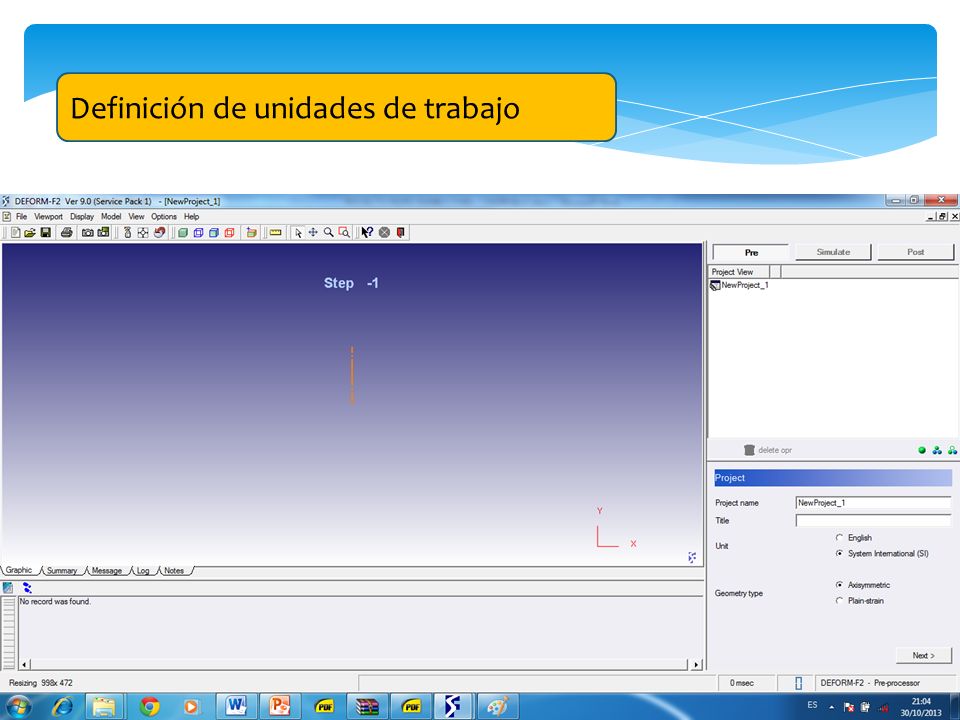

11 Definición de unidades de trabajo

12 Tipo de proceso:

13 Complejidad de la forma:

14 Densidad del mallado:

15 Velocidad del punzón: mm/s

16 Número de pasos: y Incremento de pasos:

17 El proceso simulado correspondió al embutido de la parte inferior de los cilindros de gas, de capacidad 10 kg, fabricados por la empresa Exilgás (Matanzas, Cuba). Para la simulación, se tomaron los siguientes datos: Tipo de proceso: conformación en frio Complejidad de la forma: moderada Densidad del mallado: 10 000 Velocidad del punzón: 20,4 mm/s Número de pasos: 1000 Incremento de pasos: 5

18 Como la pieza es axialmente simétrica, sólo se considera un cuadrante de la misma a efectos de la simulación.

19 Una vez concluida la simulación

20 Resultados obtenidos ( Deformaciones)

21 Resultados obtenidos ( Esfuerzos)

22 Simulación en proceso utilizando una velocidad mas alta y otras condiciones

23 Conclusiones A través del trabajo desarrollado, se demostró que mediante la combinación del método de los elementos finitos y la simulación en el software DEFORM 2D, se obtiene una simulación de alta calidad del proceso de embutido de la chapa, para la fabricación del cilindro de gas de 10 kg. La simulación permitió obtener la caracterización del estado tensional y de la geometría final de la chapa, en el proceso de embutido. Además se puede demostrar que es una herramienta de aplicación Docente, donde los estudiantes pueden evaluar el comportamientos de las variables dependientes en función de variables independientes durante la aplicación del proceso de conformación de piezas por embutición.
