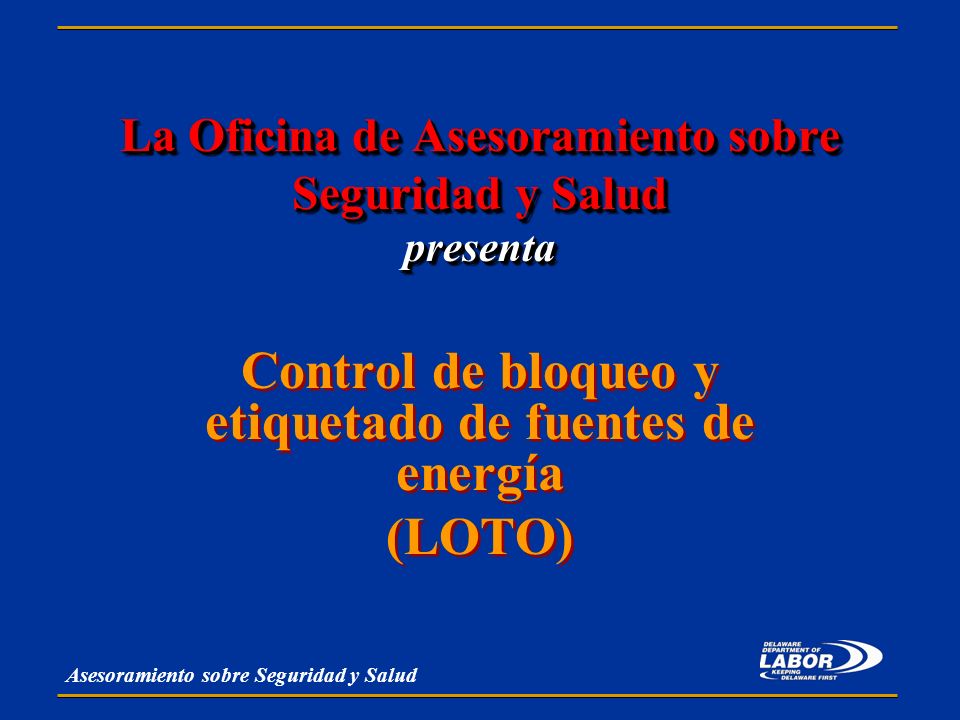

1 La Oficina de Asesoramiento sobre Seguridad y Salud presenta
Control de bloqueo y etiquetado de fuentes de energía (LOTO) Notas: Asesoramiento sobre Seguridad y Salud

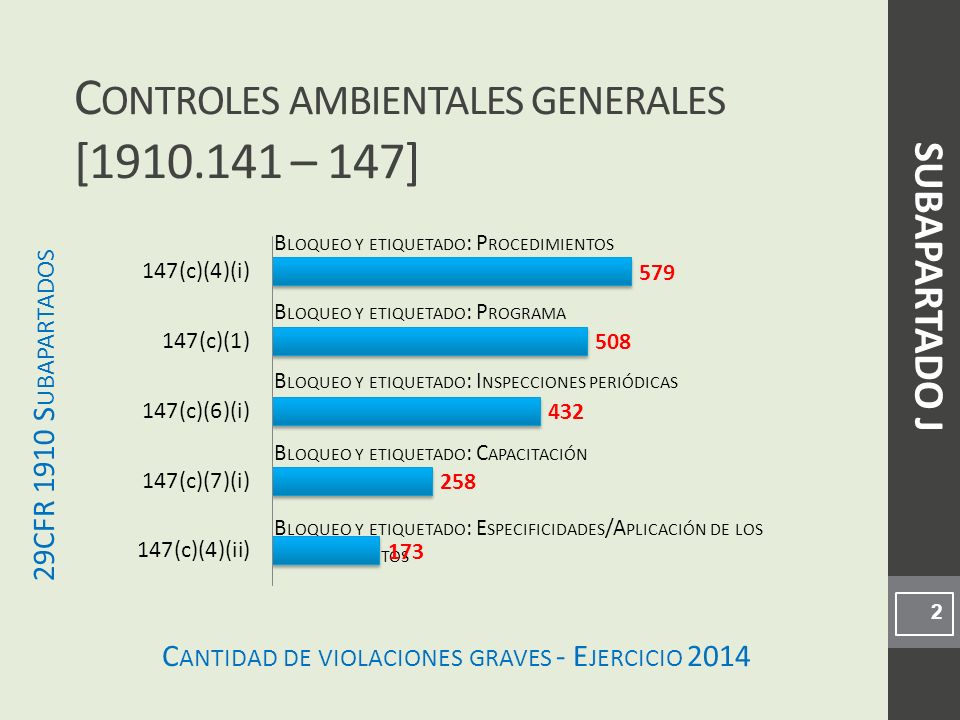

2 Controles ambientales generales [1910.141 – 147]
Bloqueo y etiquetado: Procedimientos desarrollados SUBAPARTADO J Bloqueo y etiquetado: Programa Bloqueo y etiquetado: Inspecciones periódicas Bloqueo y etiquetado: Capacitación general Bloqueo y etiquetado: Especificidades/Aplicación de los procedimientos

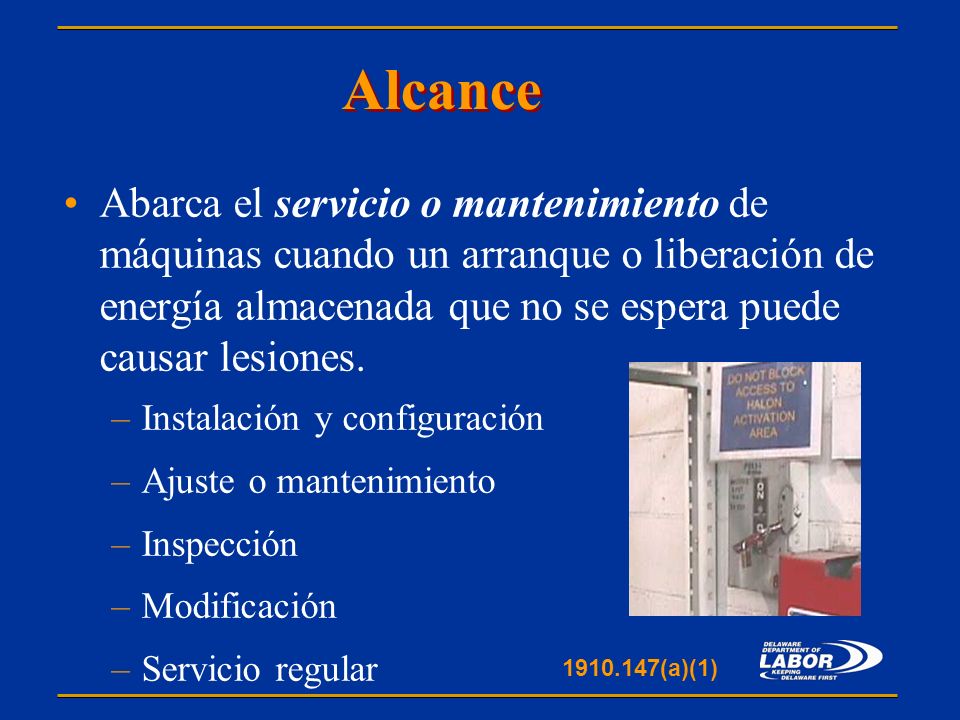

3 Alcance Abarca el servicio o mantenimiento de máquinas cuando un arranque o liberación de energía almacenada que no se espera puede causar lesiones. Instalación y configuración Ajuste o mantenimiento Inspección Modificación Servicio regular Notas: (a)(1)

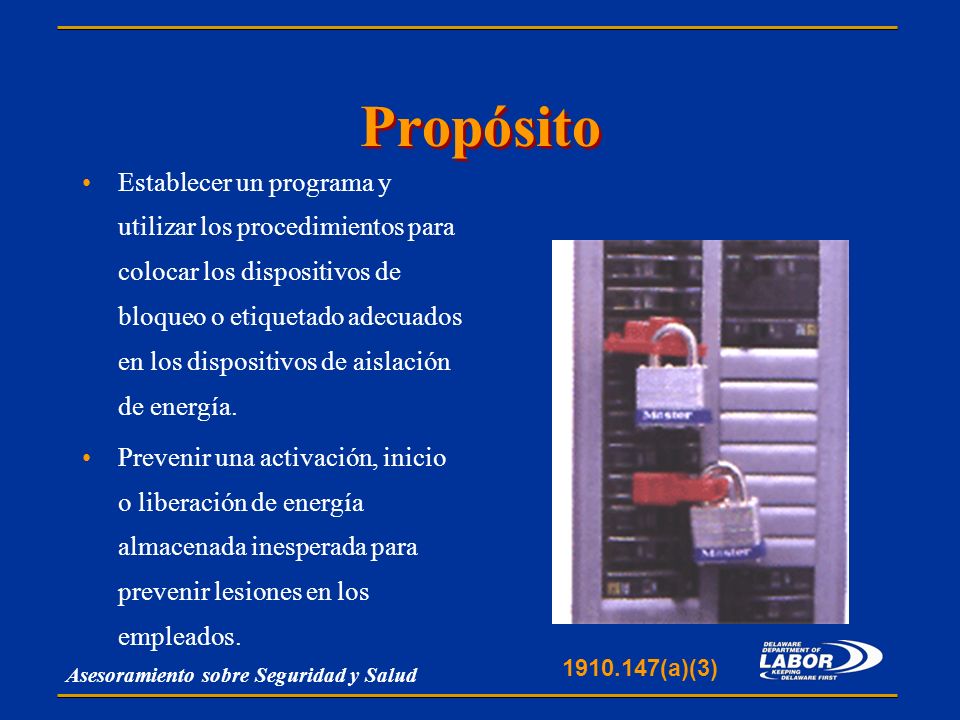

4 Propósito Establecer un programa y utilizar los procedimientos para colocar los dispositivos de bloqueo o etiquetado adecuados en los dispositivos de aislación de energía. Prevenir una activación, inicio o liberación de energía almacenada inesperada para prevenir lesiones en los empleados. Notas: (a)(3) Asesoramiento sobre Seguridad y Salud

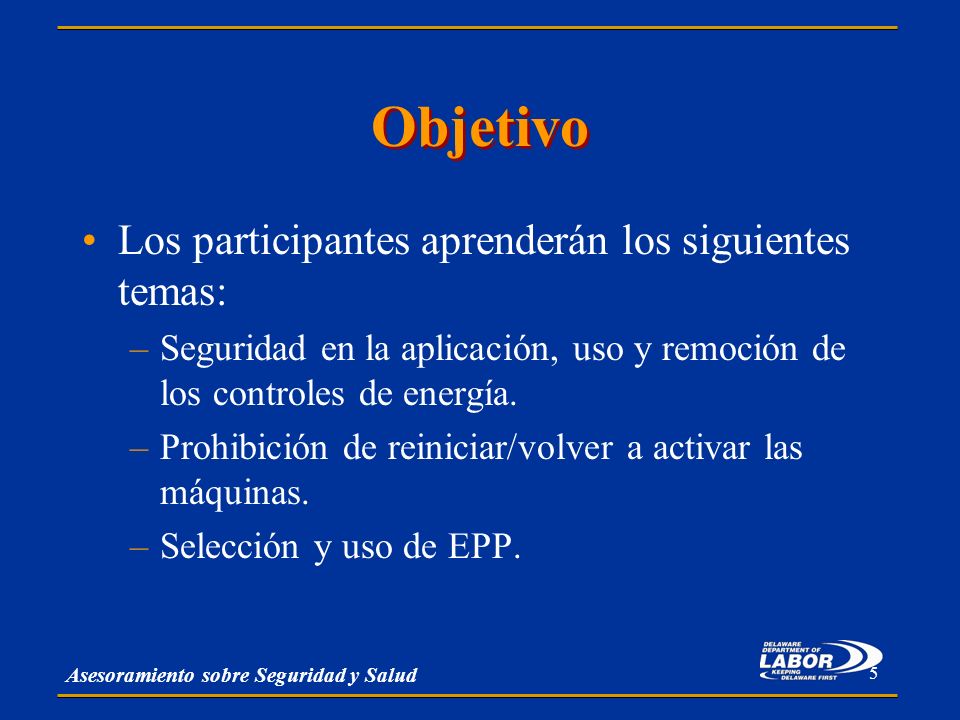

5 Objetivo Los participantes aprenderán los siguientes temas:
Seguridad en la aplicación, uso y remoción de los controles de energía. Prohibición de reiniciar/volver a activar las máquinas. Selección y uso de EPP. Notas: El empleado es responsable de establecer un programa de seguridad ocupacional integral que garantice un lugar de trabajo seguro y saludable para todos los empleados. Asesoramiento sobre Seguridad y Salud

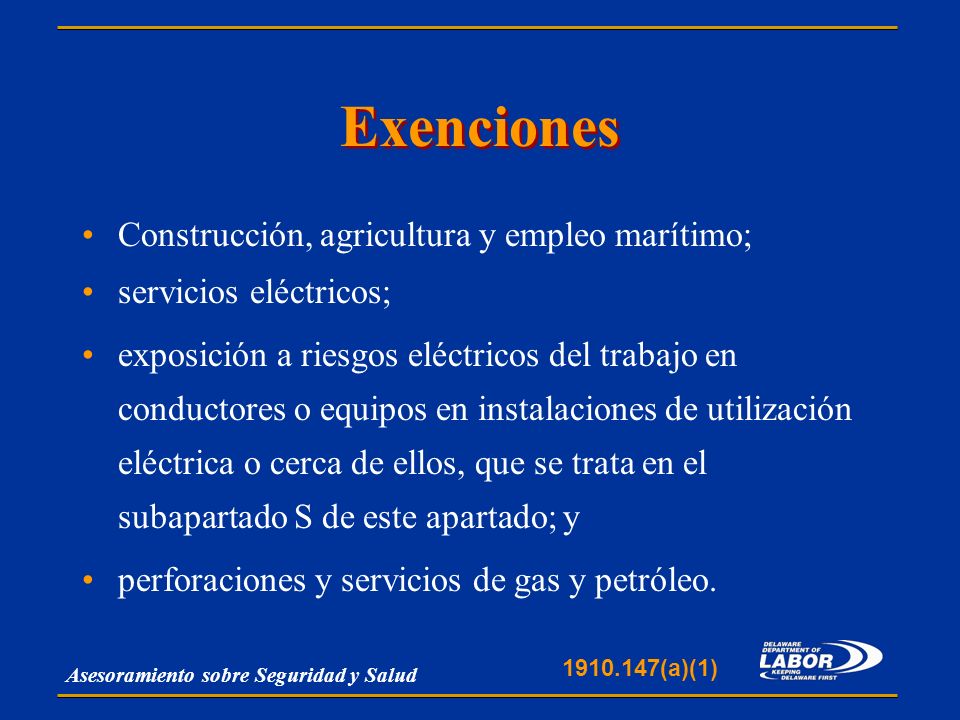

6 Exenciones Construcción, agricultura y empleo marítimo;
servicios eléctricos; exposición a riesgos eléctricos del trabajo en conductores o equipos en instalaciones de utilización eléctrica o cerca de ellos, que se trata en el subapartado S de este apartado; y perforaciones y servicios de gas y petróleo. Notas: (a)(1) Asesoramiento sobre Seguridad y Salud

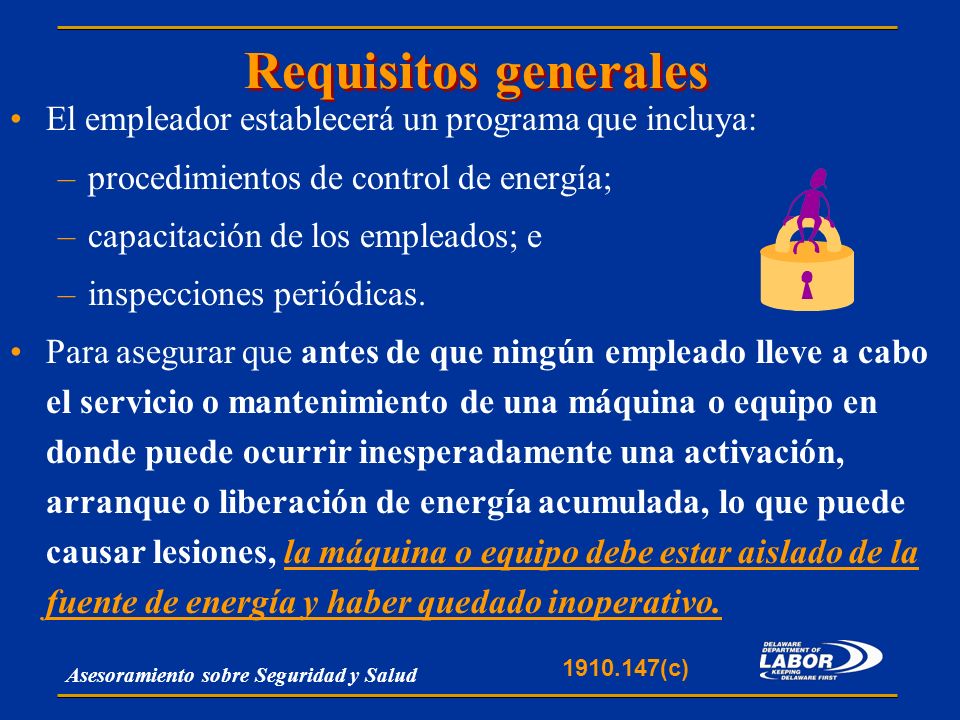

7 Requisitos generales El empleador establecerá un programa que incluya:
procedimientos de control de energía; capacitación de los empleados; e inspecciones periódicas. Para asegurar que antes de que ningún empleado lleve a cabo el servicio o mantenimiento de una máquina o equipo en donde puede ocurrir inesperadamente una activación, arranque o liberación de energía acumulada, lo que puede causar lesiones, la máquina o equipo debe estar aislado de la fuente de energía y haber quedado inoperativo. Notas: (c) Asesoramiento sobre Seguridad y Salud

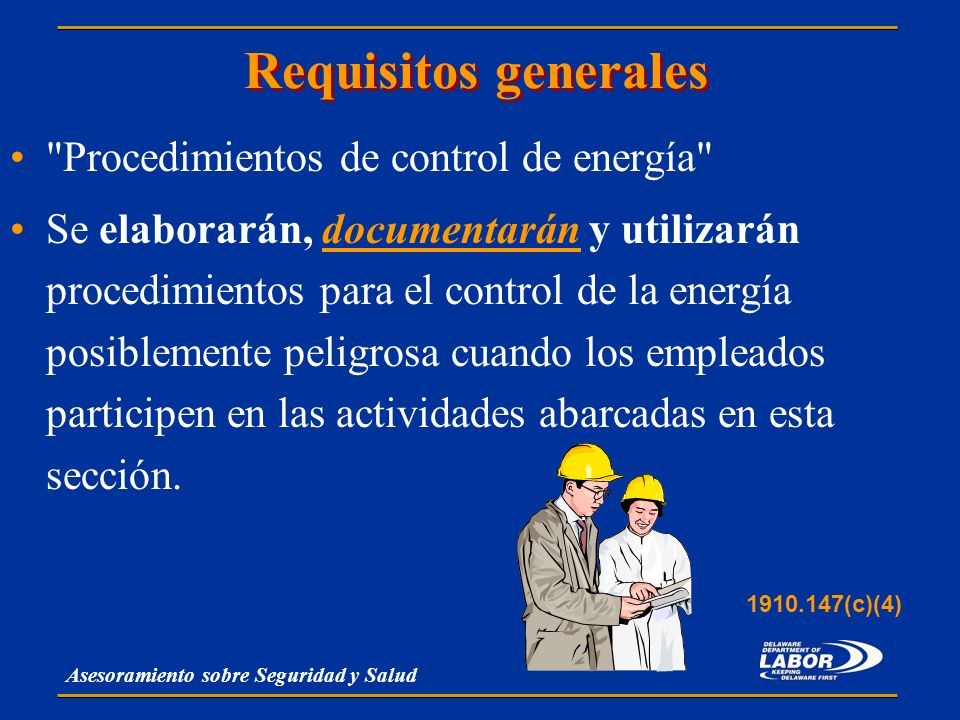

8 Requisitos generales "Procedimientos de control de energía"
Se elaborarán, documentarán y utilizarán procedimientos para el control de la energía posiblemente peligrosa cuando los empleados participen en las actividades abarcadas en esta sección. Notas: (c)(4) Asesoramiento sobre Seguridad y Salud

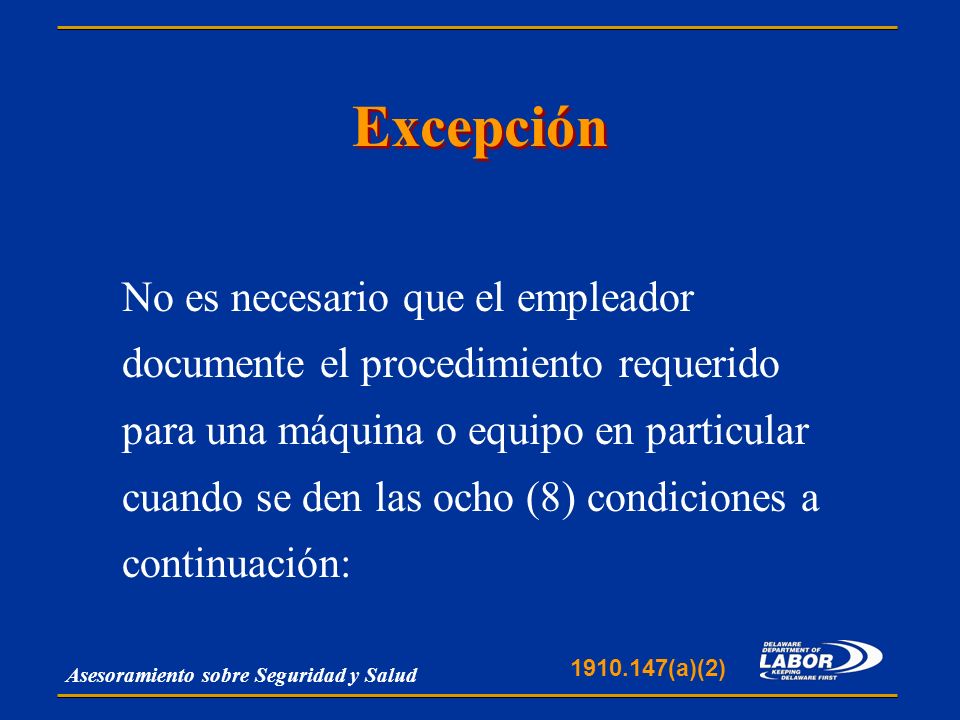

9 Excepción No es necesario que el empleador documente el procedimiento requerido para una máquina o equipo en particular cuando se den las ocho (8) condiciones a continuación: Notas: (a)(2) Asesoramiento sobre Seguridad y Salud

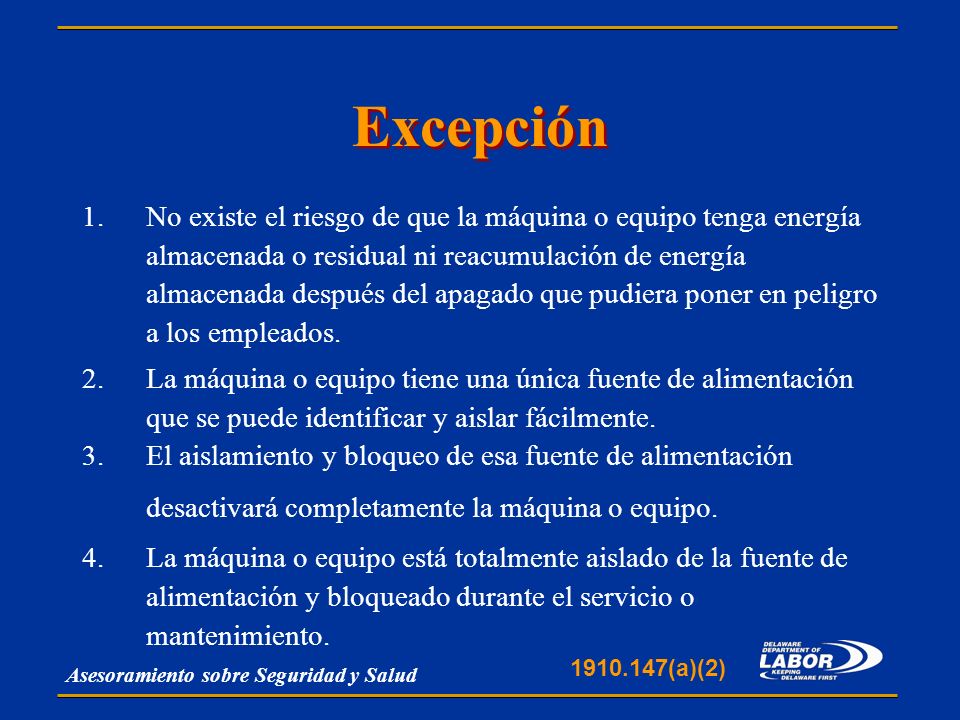

10 Excepción No existe el riesgo de que la máquina o equipo tenga energía almacenada o residual ni reacumulación de energía almacenada después del apagado que pudiera poner en peligro a los empleados. La máquina o equipo tiene una única fuente de alimentación que se puede identificar y aislar fácilmente. El aislamiento y bloqueo de esa fuente de alimentación desactivará completamente la máquina o equipo. La máquina o equipo está totalmente aislado de la fuente de alimentación y bloqueado durante el servicio o mantenimiento. Notas: (a)(2) Asesoramiento sobre Seguridad y Salud

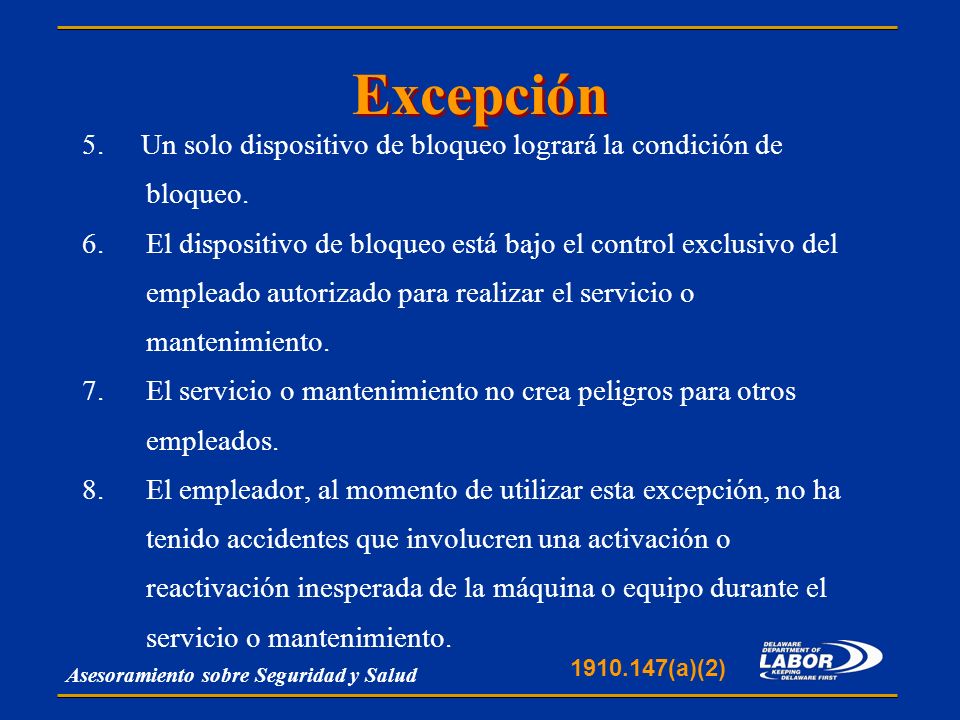

11 Excepción Un solo dispositivo de bloqueo logrará la condición de bloqueo. El dispositivo de bloqueo está bajo el control exclusivo del empleado autorizado para realizar el servicio o mantenimiento. El servicio o mantenimiento no crea peligros para otros empleados. El empleador, al momento de utilizar esta excepción, no ha tenido accidentes que involucren una activación o reactivación inesperada de la máquina o equipo durante el servicio o mantenimiento. Notas: (a)(2) Asesoramiento sobre Seguridad y Salud

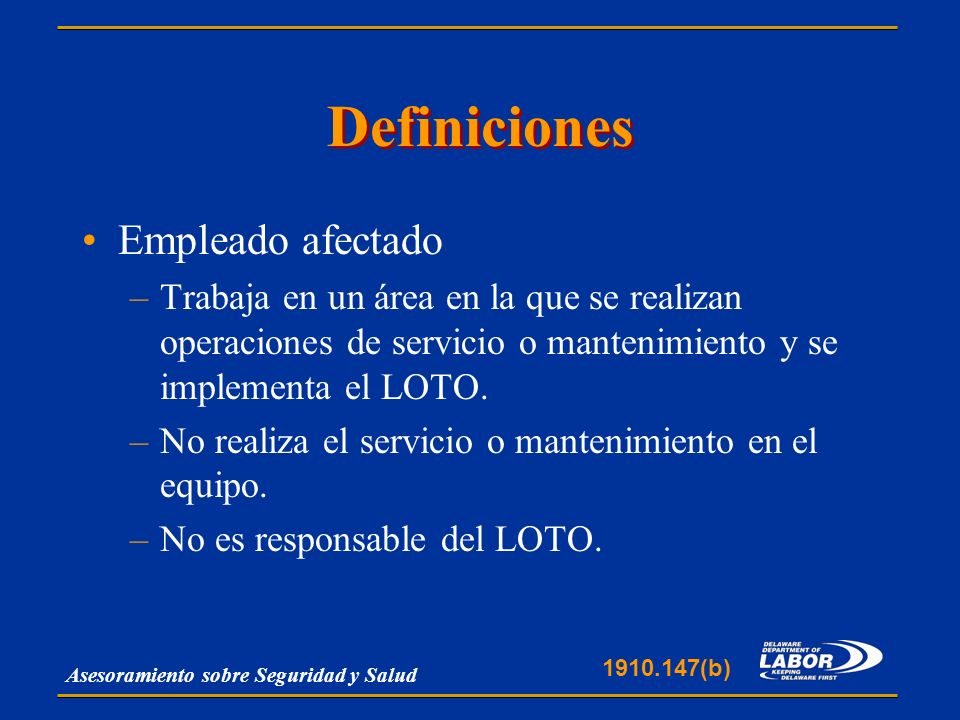

12 Definiciones Empleado afectado
Trabaja en un área en la que se realizan operaciones de servicio o mantenimiento y se implementa el LOTO. No realiza el servicio o mantenimiento en el equipo. No es responsable del LOTO. Notas: (b) Asesoramiento sobre Seguridad y Salud

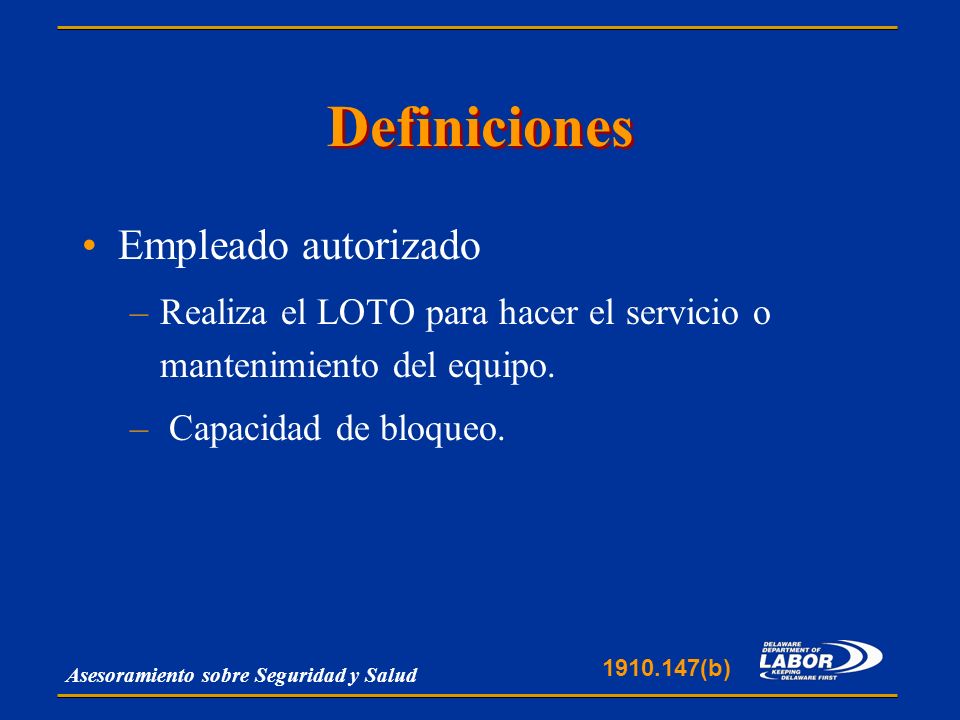

13 Definiciones Empleado autorizado
Realiza el LOTO para hacer el servicio o mantenimiento del equipo. Capacidad de bloqueo. Notas: (b) Asesoramiento sobre Seguridad y Salud

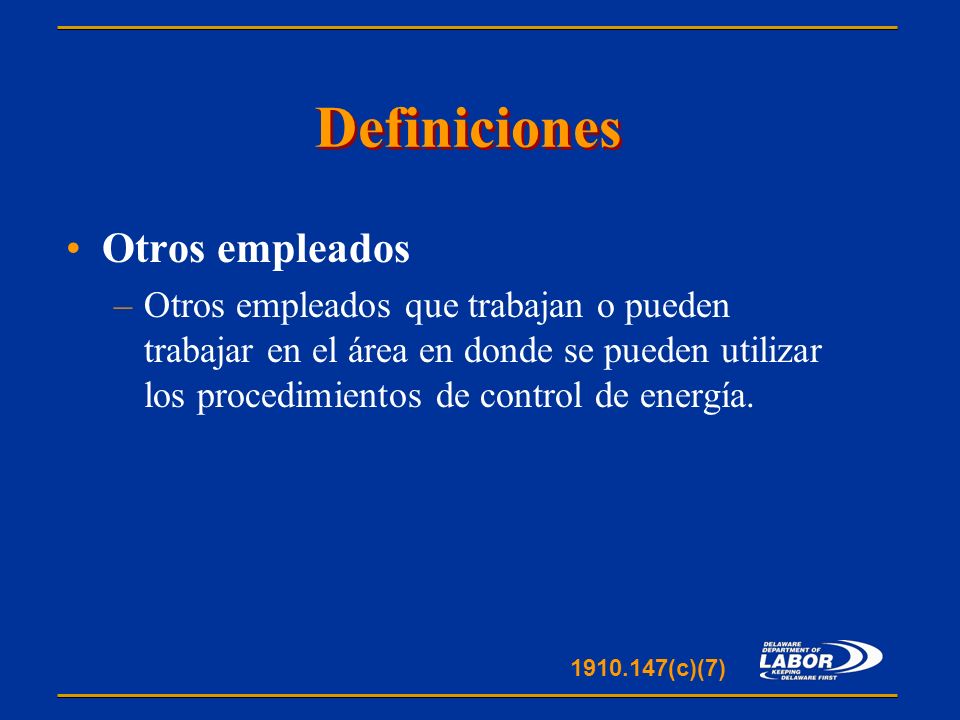

14 Definiciones Otros empleados
Otros empleados que trabajan o pueden trabajar en el área en donde se pueden utilizar los procedimientos de control de energía. Notas: (c)(7)

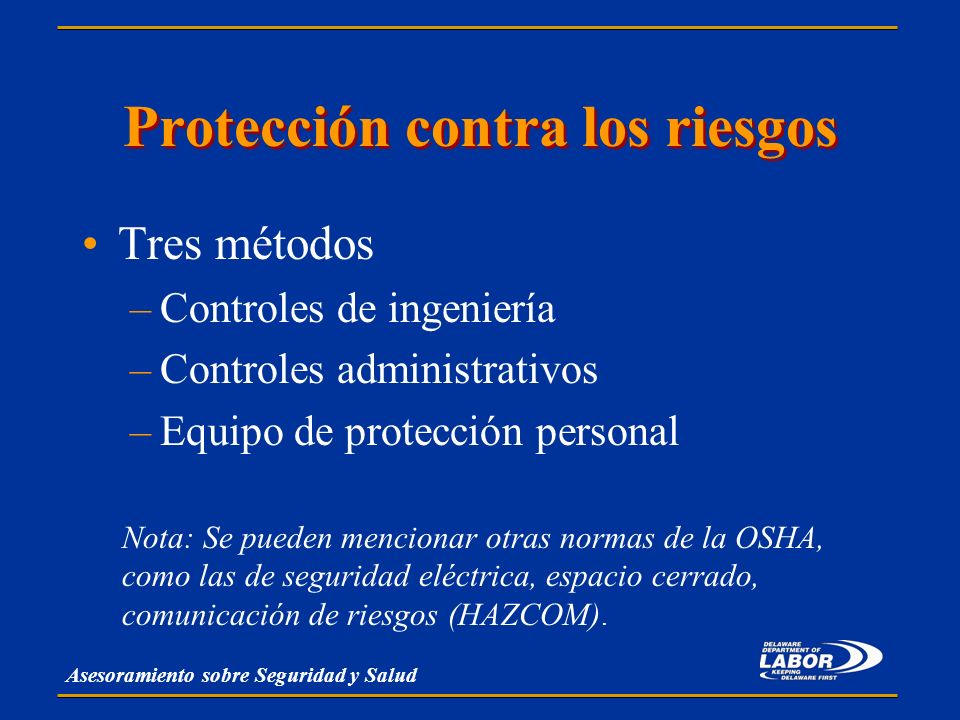

15 Protección contra los riesgos
Tres métodos Controles de ingeniería Controles administrativos Equipo de protección personal Notas: Los controles de ingeniería eliminan o reducen la exposición a riesgos físicos a través del uso o sustitución de máquinas o equipos. Los controles administrativos son cambios en los procedimientos de trabajo, como políticas de seguridad escritas, normas, supervisión y capacitación, con el objetivo de reducir la duración, la frecuencia y la gravedad de la expsición a un riesgo. El equipo de protección personal (EPP) incluye toda la indumentaria y otros accesorios diseñados para crear una barrera contra los riesgos en el lugar de trabajo. Ejemplos: gafas protectoras, escudos contra explosiones, cascos, protección de oídos, guantes, delantales y botas de trabajo. Nota: Se pueden mencionar otras normas de la OSHA, como las de seguridad eléctrica, espacio cerrado, comunicación de riesgos (HAZCOM). Asesoramiento sobre Seguridad y Salud

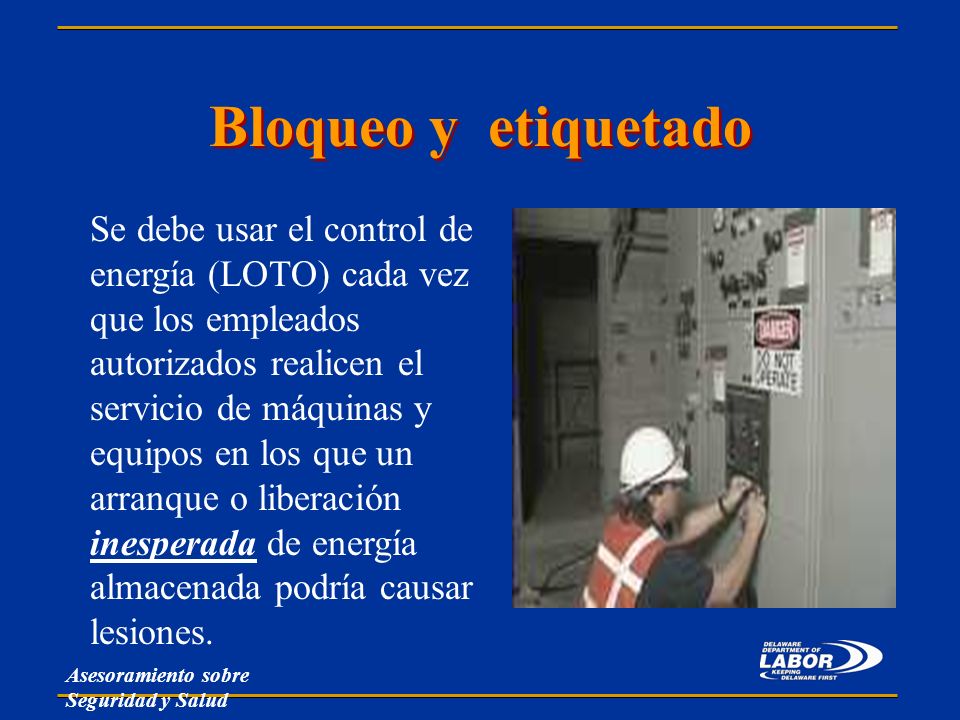

16 Bloqueo y etiquetado Se debe usar el control de energía (LOTO) cada vez que los empleados autorizados realicen el servicio de máquinas y equipos en los que un arranque o liberación inesperada de energía almacenada podría causar lesiones. Notas: Asesoramiento sobre Seguridad y Salud

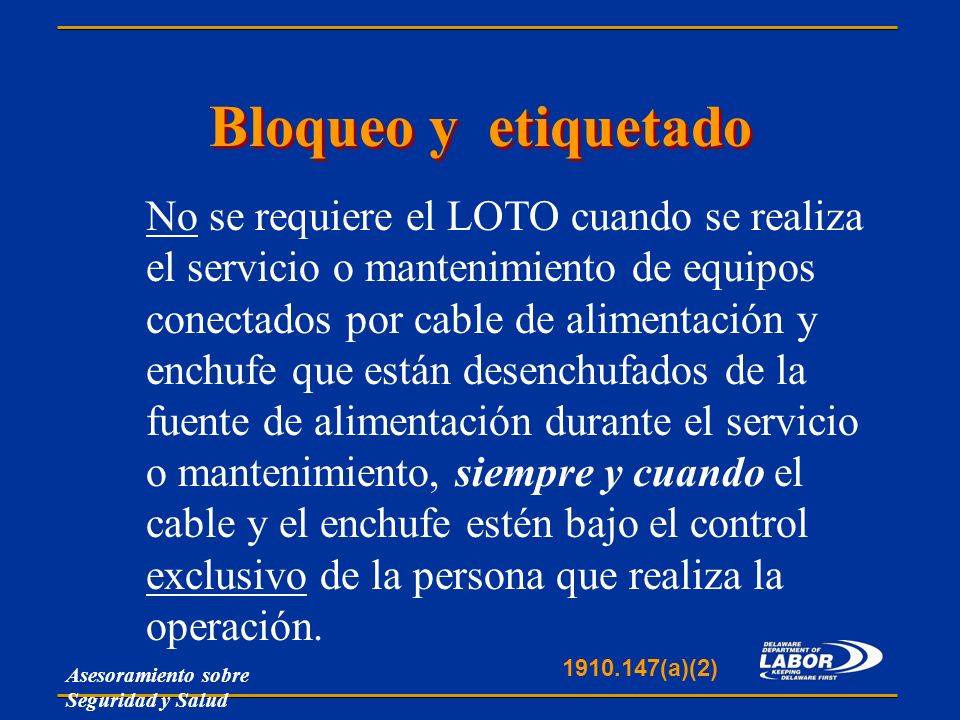

17 Bloqueo y etiquetado No se requiere el LOTO cuando se realiza el servicio o mantenimiento de equipos conectados por cable de alimentación y enchufe que están desenchufados de la fuente de alimentación durante el servicio o mantenimiento, siempre y cuando el cable y el enchufe estén bajo el control exclusivo de la persona que realiza la operación. Notas: (a)(2) Asesoramiento sobre Seguridad y Salud

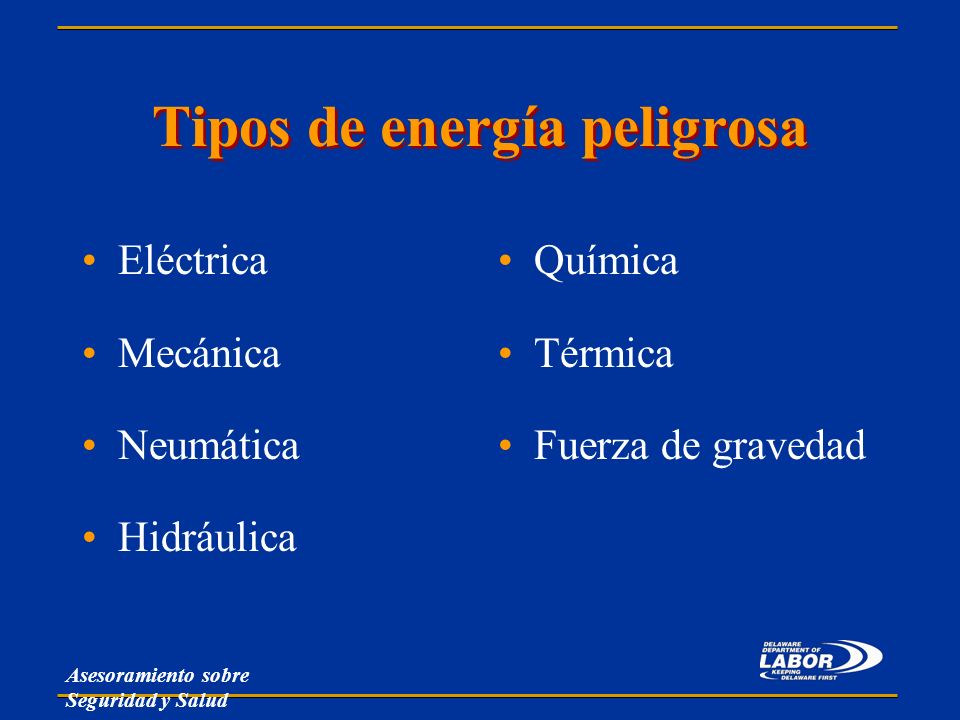

18 Tipos de energía peligrosa
Eléctrica Mecánica Neumática Hidráulica Química Térmica Fuerza de gravedad Notas: Eléctrica Corriente activa Condensador (almacenar corriente) Mecánica Equipos Maquinaria Neumática Aire comprimido en: Tuberías Mangueras Cilindros Hidráulica Agua a presión u otros líquidos contenidos en: Química Petróleo Gas natural Propano Térmica Calor Fuerza de gravedad Puertas enrollables Falla del freno del equipo Inclinación de cinta transportadora Asesoramiento sobre Seguridad y Salud

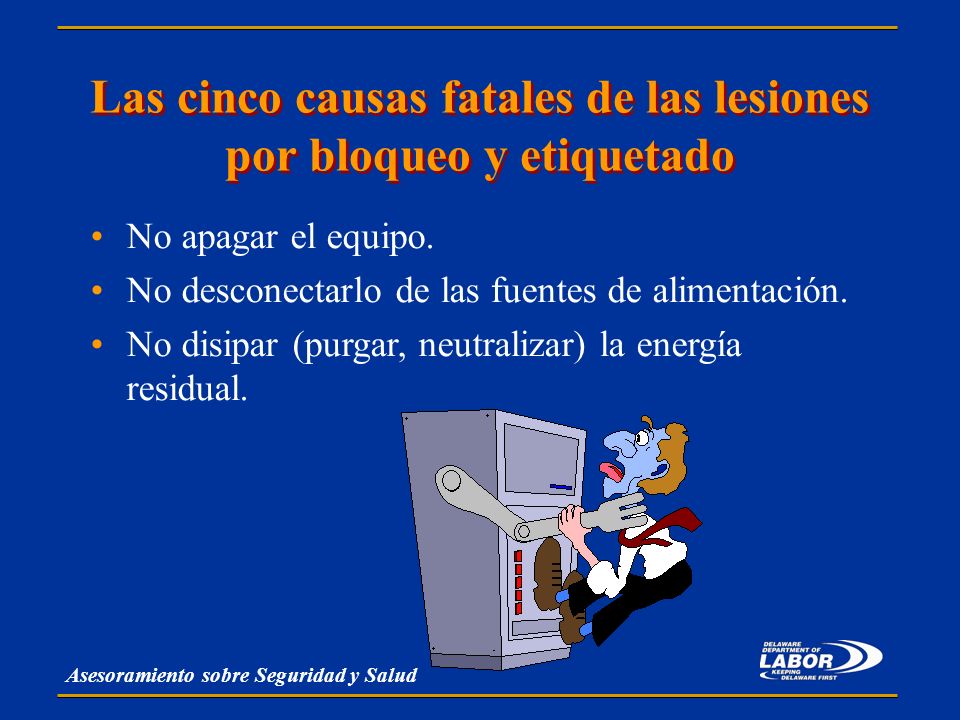

19 Las cinco causas fatales de las lesiones por bloqueo y etiquetado
No apagar el equipo. No desconectarlo de las fuentes de alimentación. No disipar (purgar, neutralizar) la energía residual. Notas: Asesoramiento sobre Seguridad y Salud

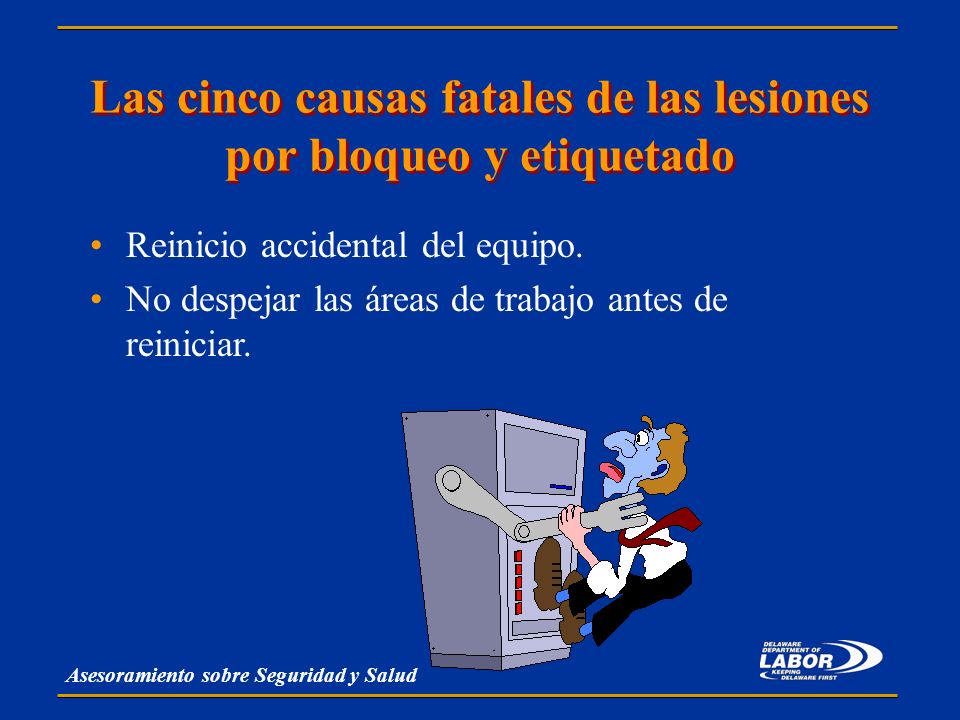

20 Las cinco causas fatales de las lesiones por bloqueo y etiquetado
Reinicio accidental del equipo. No despejar las áreas de trabajo antes de reiniciar. Notas: Asesoramiento sobre Seguridad y Salud

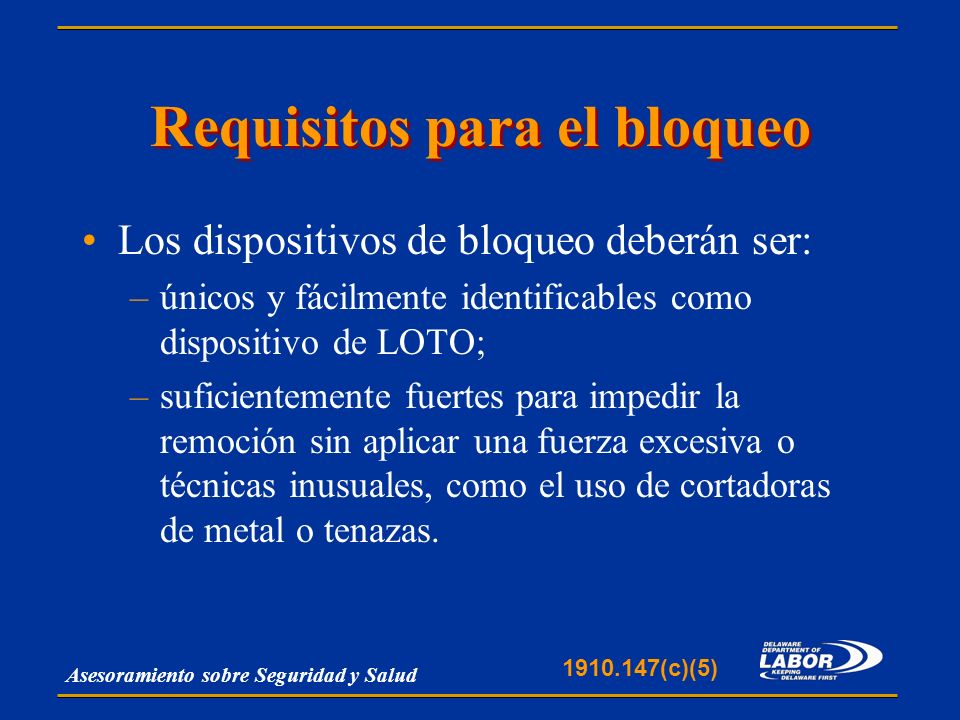

21 Requisitos para el bloqueo
Los dispositivos de bloqueo deberán ser: únicos y fácilmente identificables como dispositivo de LOTO; suficientemente fuertes para impedir la remoción sin aplicar una fuerza excesiva o técnicas inusuales, como el uso de cortadoras de metal o tenazas. Notas: (c)(5) Asesoramiento sobre Seguridad y Salud

22 Requisitos para el etiquetado
Uso general del etiquetado El etiquetado se utilizará únicamente cuando el dispositivo de aislamiento de energía no se pueda bloquear físicamente. Cuando el etiquetado es el único método, se deben seguir todos los pasos del LOTO, excepto el bloqueo en sí. Notas: (c)(2) Asesoramiento sobre Seguridad y Salud

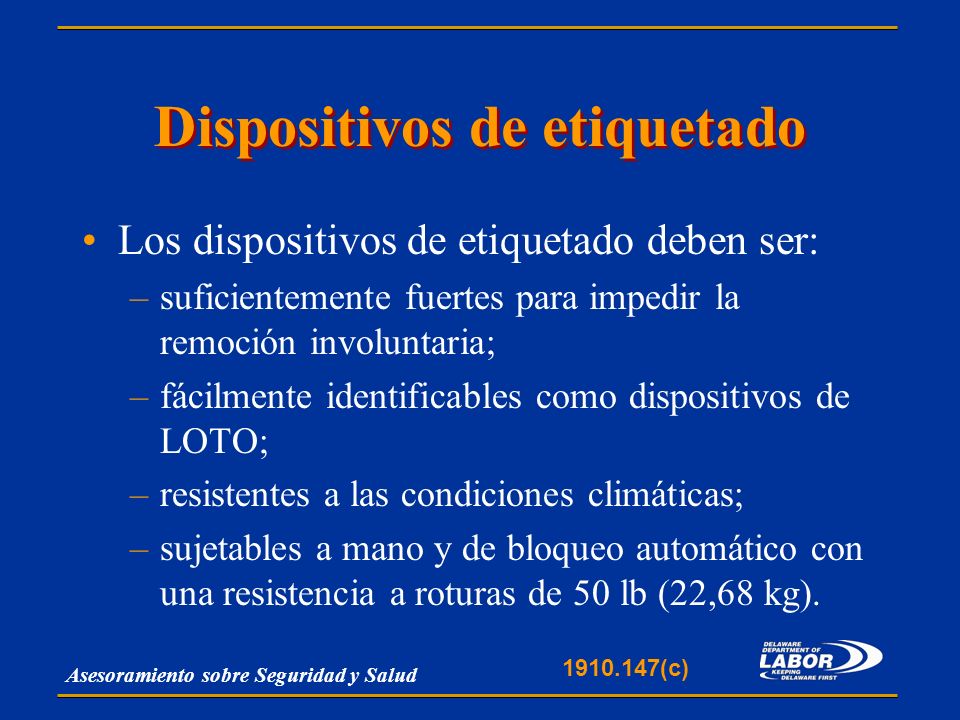

23 Dispositivos de etiquetado
Los dispositivos de etiquetado deben ser: suficientemente fuertes para impedir la remoción involuntaria; fácilmente identificables como dispositivos de LOTO; resistentes a las condiciones climáticas; sujetables a mano y de bloqueo automático con una resistencia a roturas de 50 lb (22,68 kg). Notas: Los dispositivos de etiquetado: advertirán contra las condiciones peligrosas si la máquina o equipo está activado. Incluyen una leyenda como: No arrancar. No abrir. No cerrar. No activar. No operar. (c) Asesoramiento sobre Seguridad y Salud

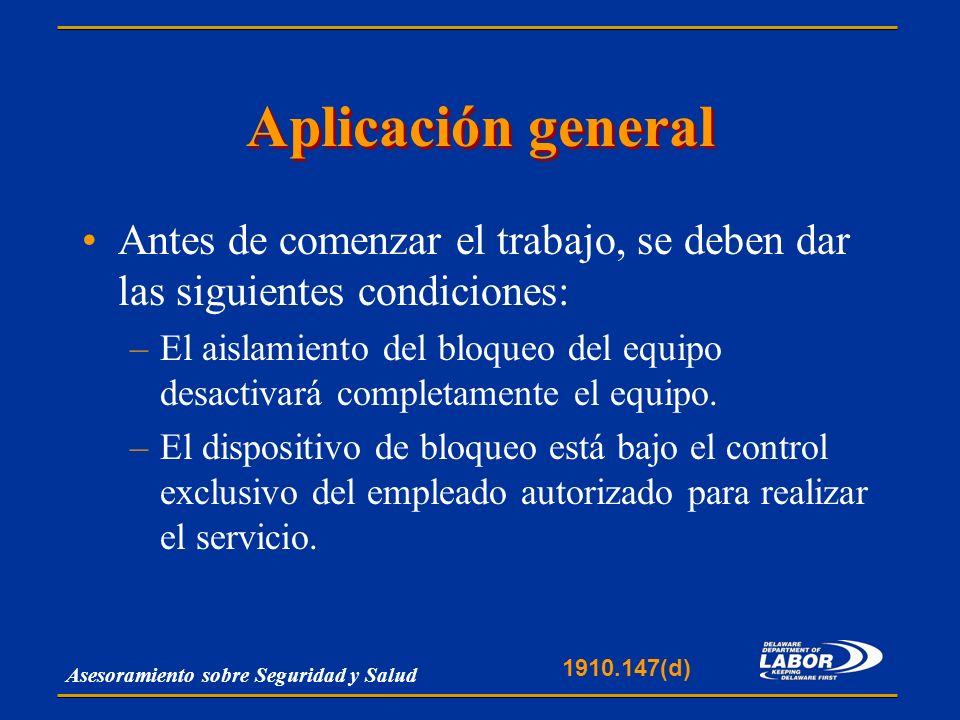

24 Aplicación general Antes de comenzar el trabajo, se deben dar las siguientes condiciones: El aislamiento del bloqueo del equipo desactivará completamente el equipo. El dispositivo de bloqueo está bajo el control exclusivo del empleado autorizado para realizar el servicio. Notas: (d) Asesoramiento sobre Seguridad y Salud

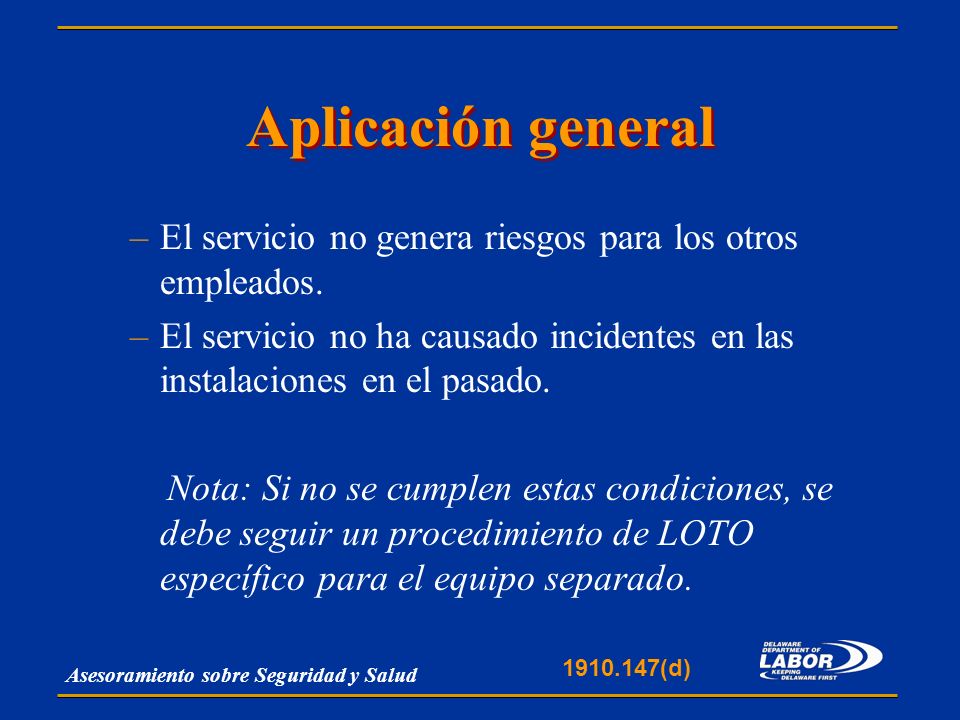

25 Aplicación general El servicio no genera riesgos para los otros empleados. El servicio no ha causado incidentes en las instalaciones en el pasado. Nota: Si no se cumplen estas condiciones, se debe seguir un procedimiento de LOTO específico para el equipo separado. Notas: (d) Asesoramiento sobre Seguridad y Salud

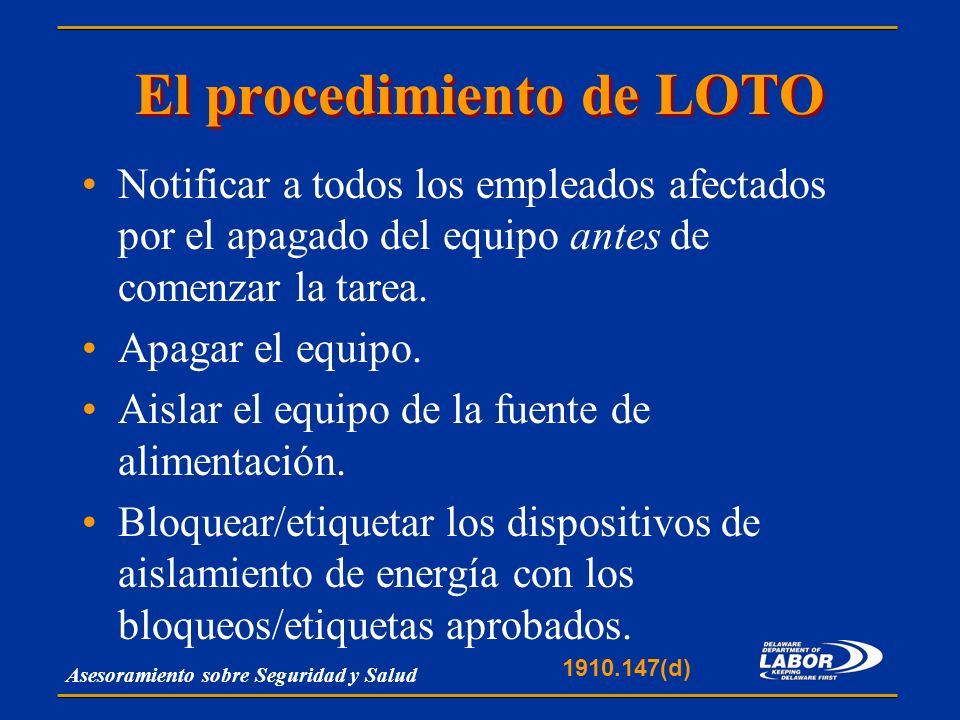

26 El procedimiento de LOTO
Notificar a todos los empleados afectados por el apagado del equipo antes de comenzar la tarea. Apagar el equipo. Aislar el equipo de la fuente de alimentación. Bloquear/etiquetar los dispositivos de aislamiento de energía con los bloqueos/etiquetas aprobados. Notas: (d) Asesoramiento sobre Seguridad y Salud

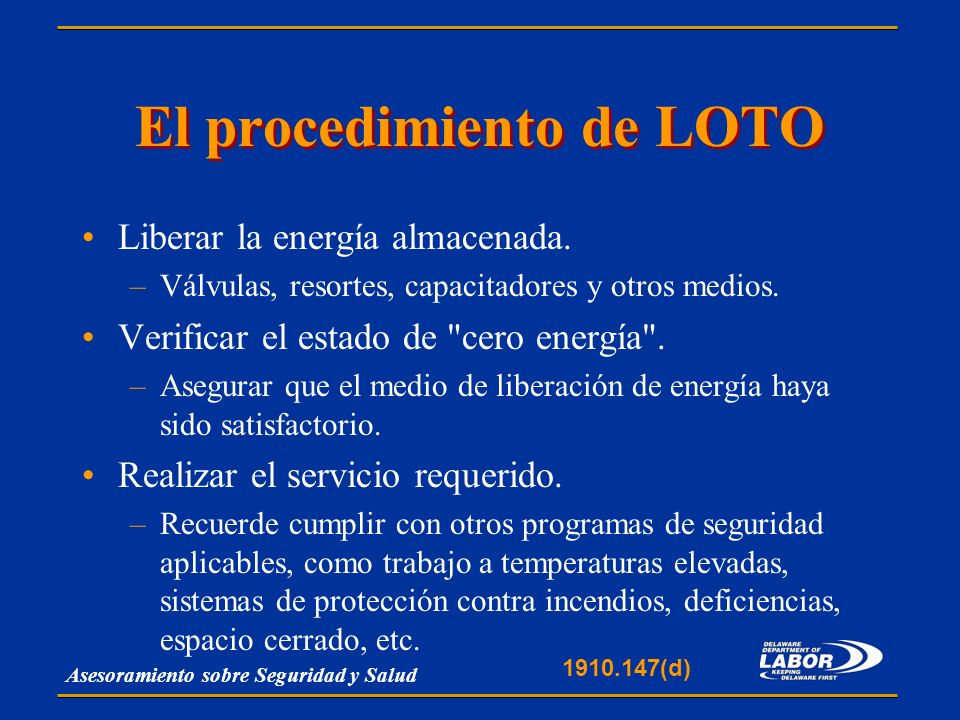

27 El procedimiento de LOTO
Liberar la energía almacenada. Válvulas, resortes, capacitadores y otros medios. Verificar el estado de "cero energía". Asegurar que el medio de liberación de energía haya sido satisfactorio. Realizar el servicio requerido. Recuerde cumplir con otros programas de seguridad aplicables, como trabajo a temperaturas elevadas, sistemas de protección contra incendios, deficiencias, espacio cerrado, etc. Notas: (d) Asesoramiento sobre Seguridad y Salud

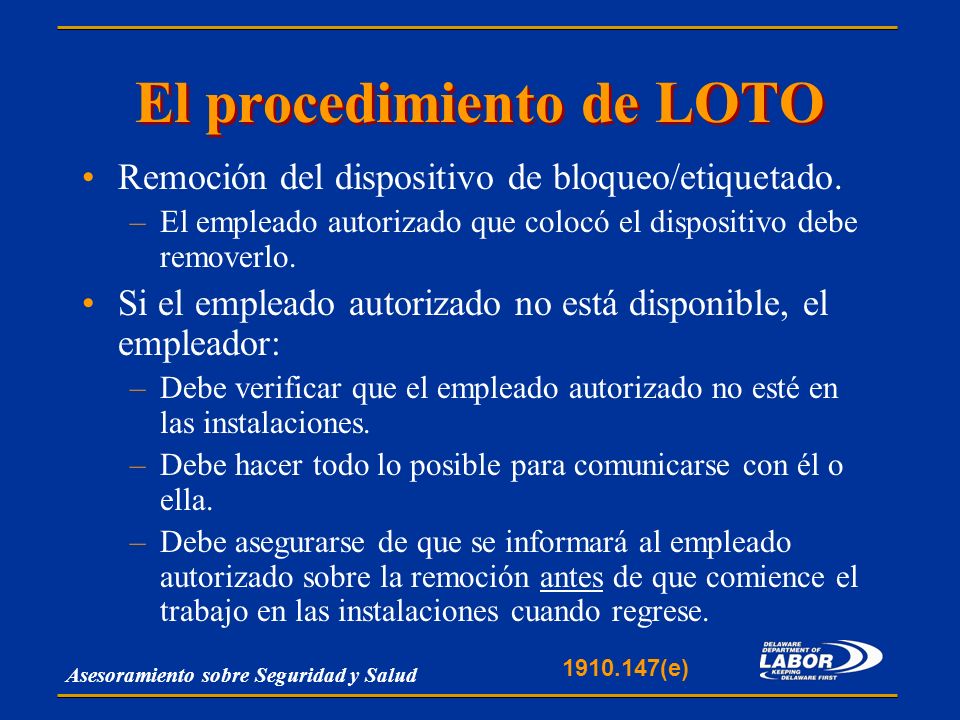

28 El procedimiento de LOTO
Remoción del dispositivo de bloqueo/etiquetado. El empleado autorizado que colocó el dispositivo debe removerlo. Si el empleado autorizado no está disponible, el empleador: Debe verificar que el empleado autorizado no esté en las instalaciones. Debe hacer todo lo posible para comunicarse con él o ella. Debe asegurarse de que se informará al empleado autorizado sobre la remoción antes de que comience el trabajo en las instalaciones cuando regrese. Notas: (e) Asesoramiento sobre Seguridad y Salud

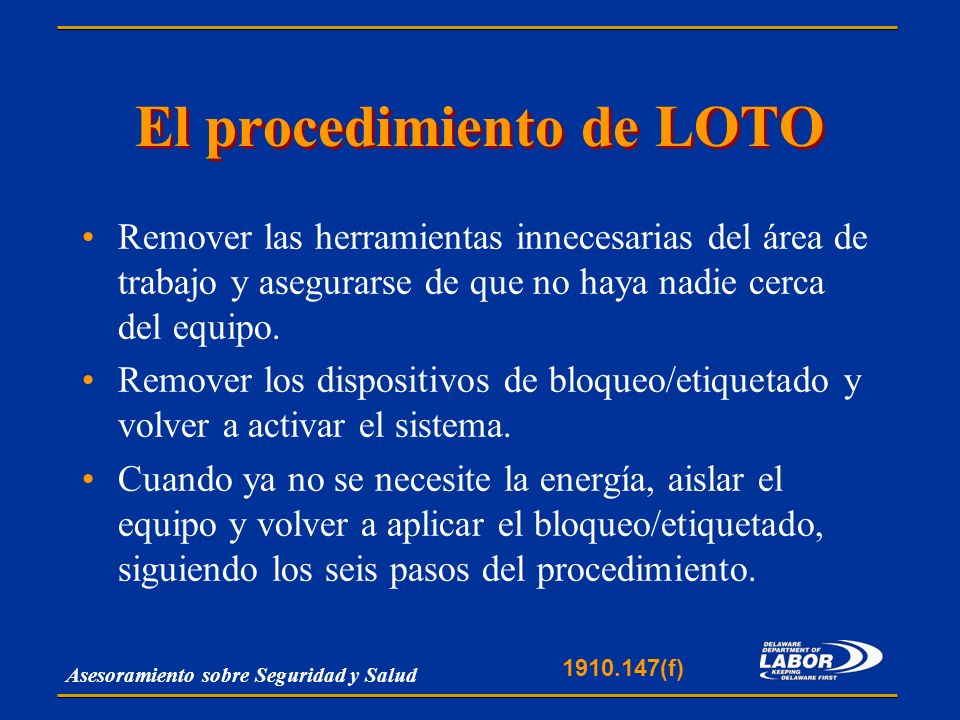

29 El procedimiento de LOTO
Remover las herramientas innecesarias del área de trabajo y asegurarse de que no haya nadie cerca del equipo. Remover los dispositivos de bloqueo/etiquetado y volver a activar el sistema. Cuando ya no se necesite la energía, aislar el equipo y volver a aplicar el bloqueo/etiquetado, siguiendo los seis pasos del procedimiento. Notas: (f) Asesoramiento sobre Seguridad y Salud

30 El procedimiento de LOTO
Notificar a todos los empleados afectados después de quitar el dispositivo de LOTO, e informarles que el equipo vuelve a estar en funcionamiento. Volver a poner el equipo en funcionamiento: Revisar el equipo y el área intermedia para asegurar que se hayan quitado todos los artículos y herramientas no esenciales. Revisar el área de trabajo para asegurarse de que todos los empleados hayan salido o estén en una posición segura. Verificar que los controles del equipo estén en neutro. Notas: (f) Asesoramiento sobre Seguridad y Salud

31 Bloqueo eléctrico Todos los circuitos eléctricos se consideran "peligrosos" hasta que: todas las fuentes de alimentación se hayan removido; los medios de desconexión estén bloqueados/etiquetados; un dispositivo aprobado verifique la ausencia de tensión; se haya implementado una puesta a tierra provisoria cuando haya exposición a partes activadas. Los circuitos eléctricos siempre se deben tratar de manera segura, usando las prácticas correspondientes al nivel de tensión y energía de la unidad. Notas: Asesoramiento sobre Seguridad y Salud

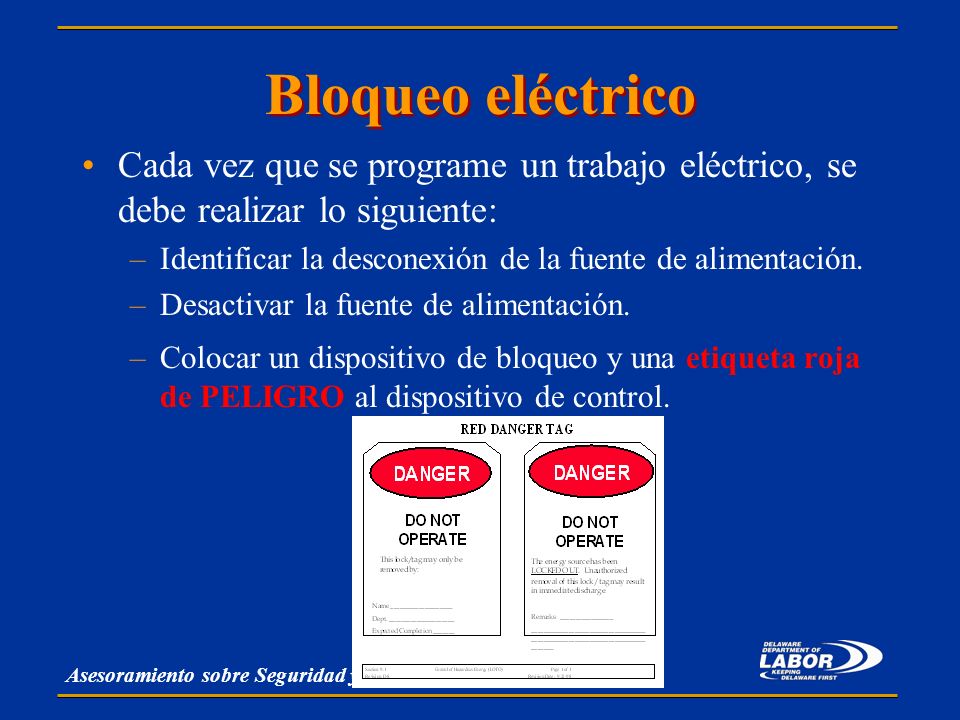

32 Bloqueo eléctrico Cada vez que se programe un trabajo eléctrico, se debe realizar lo siguiente: Identificar la desconexión de la fuente de alimentación. Desactivar la fuente de alimentación. Colocar un dispositivo de bloqueo y una etiqueta roja de PELIGRO al dispositivo de control. Notas: Asesoramiento sobre Seguridad y Salud

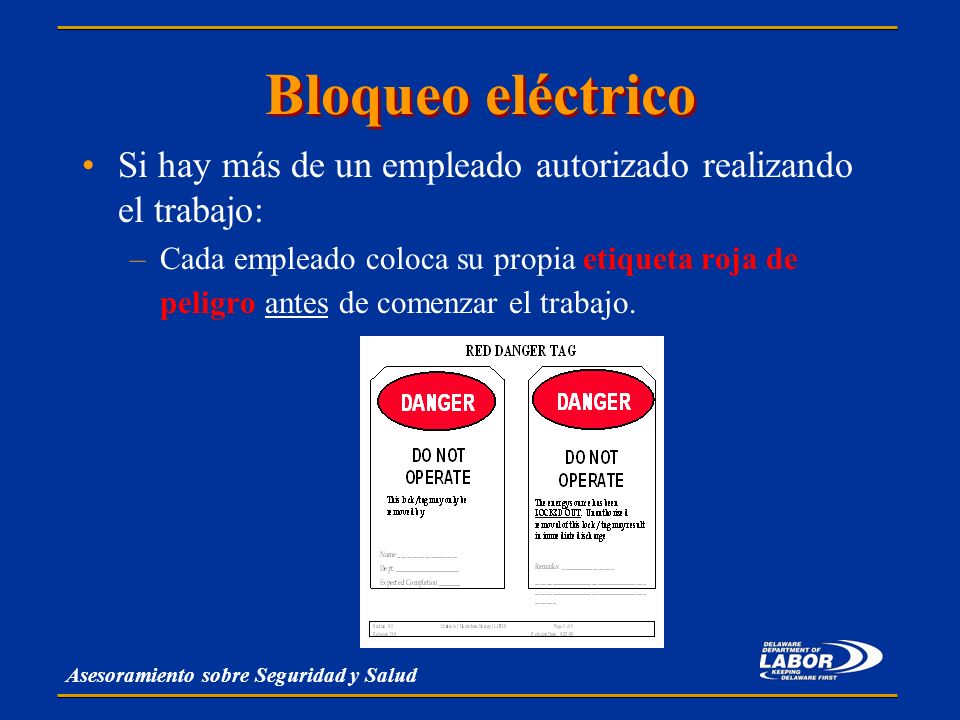

33 Bloqueo eléctrico Si hay más de un empleado autorizado realizando el trabajo: Cada empleado coloca su propia etiqueta roja de peligro antes de comenzar el trabajo. Notas: Asesoramiento sobre Seguridad y Salud

34 Bloqueo eléctrico Asesoramiento sobre Seguridad y Salud Notas:

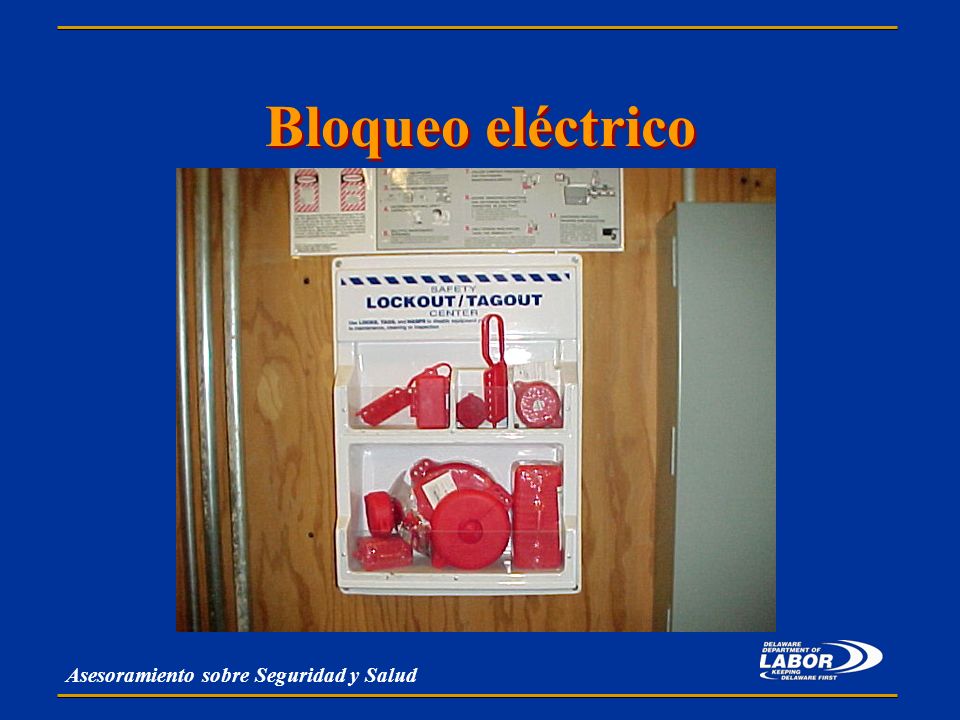

Centro de dispositivos de bloqueo y etiquetado montado en la pared. Asesoramiento sobre Seguridad y Salud

35 Bloqueo eléctrico Asesoramiento sobre Seguridad y Salud Notas:

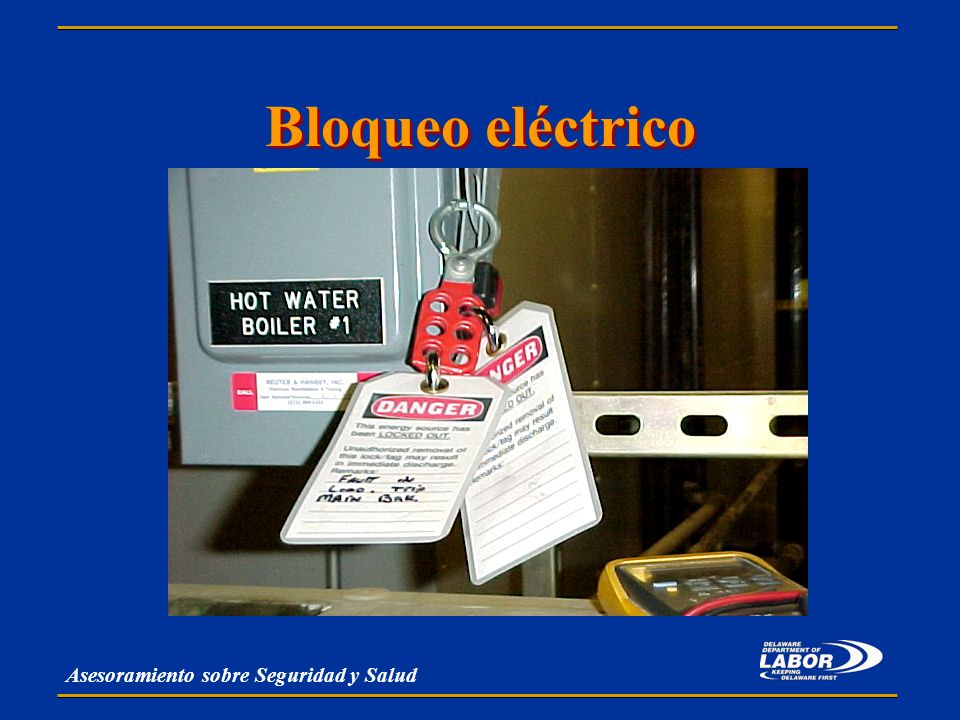

Interruptor de seguridad, también conocido como interruptor de horquilla, bloqueado y etiquetado. Asesoramiento sobre Seguridad y Salud

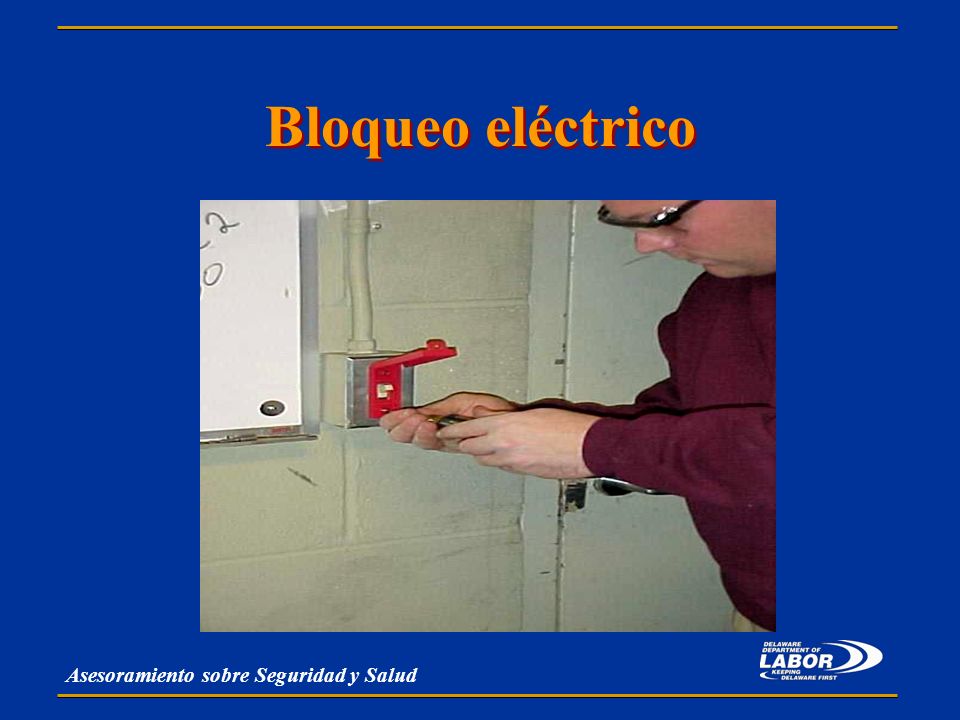

36 Bloqueo eléctrico Asesoramiento sobre Seguridad y Salud Notas:
Instalación de un dispositivo de bloqueo en un interruptor de palanca. Asesoramiento sobre Seguridad y Salud

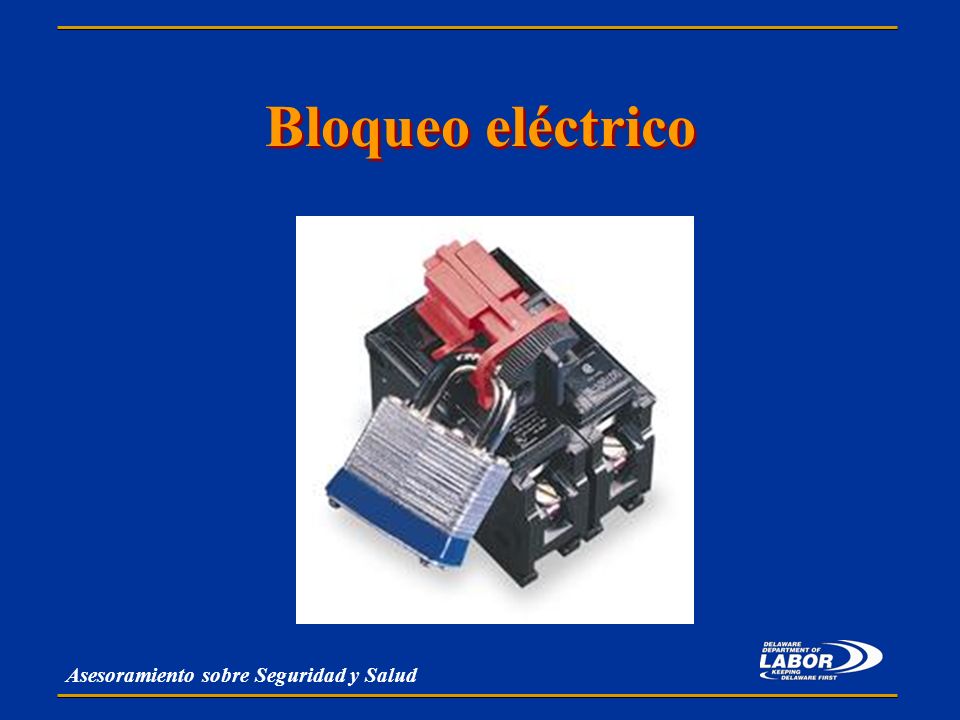

37 Bloqueo eléctrico Asesoramiento sobre Seguridad y Salud Notas:
Dispositivo de bloqueo y etiqueta en disyuntor Asesoramiento sobre Seguridad y Salud

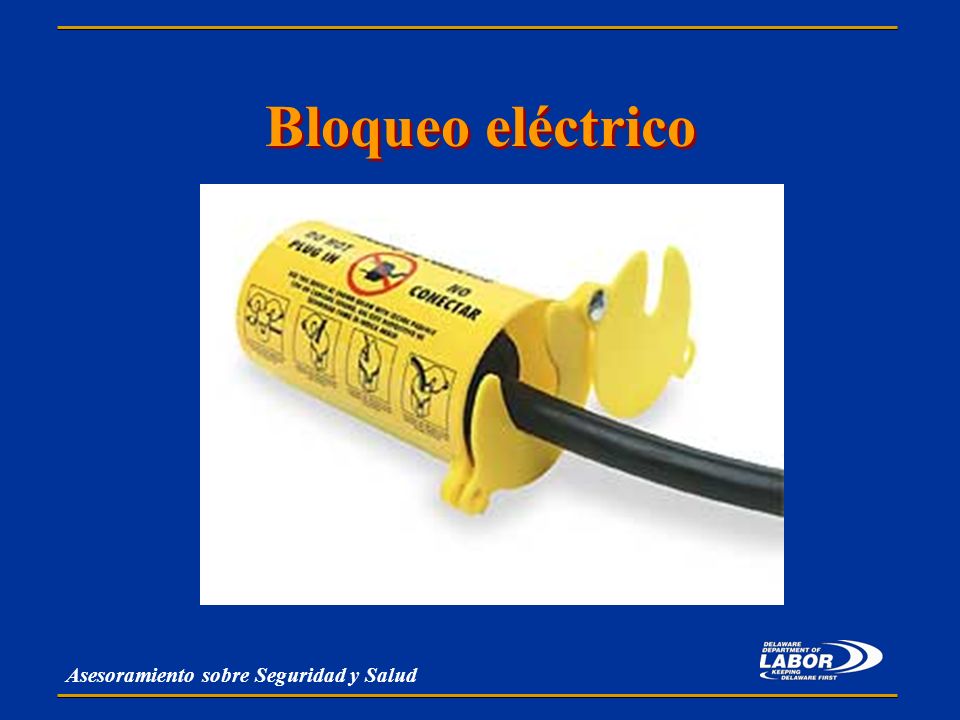

38 Bloqueo eléctrico Asesoramiento sobre Seguridad y Salud Notas:
Dispositivo de bloqueo en enchufe Asesoramiento sobre Seguridad y Salud

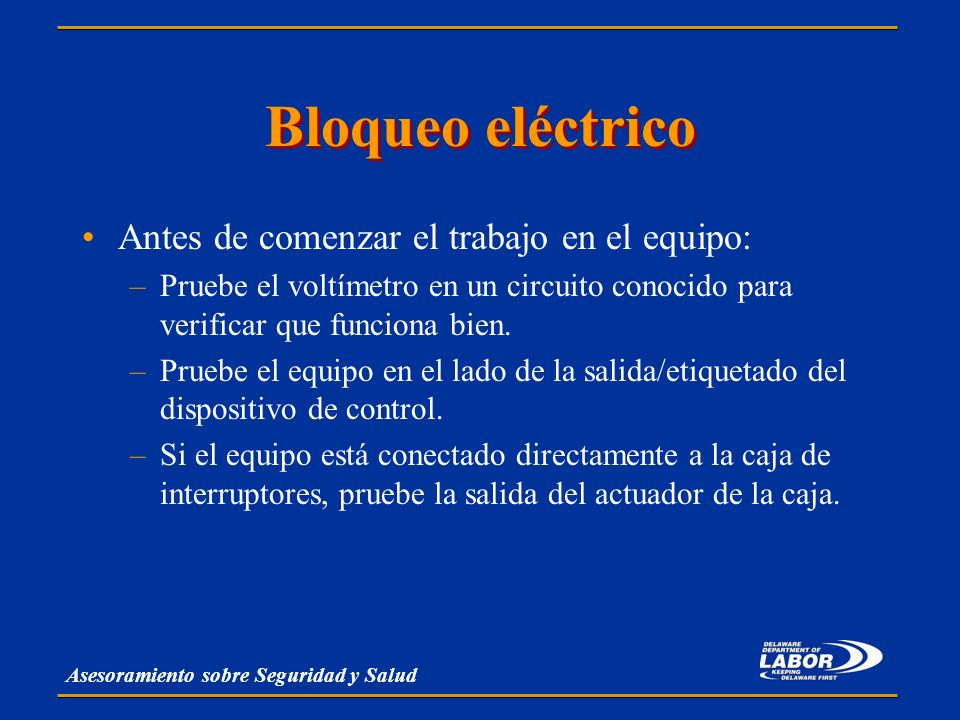

39 Bloqueo eléctrico Antes de comenzar el trabajo en el equipo:
Pruebe el voltímetro en un circuito conocido para verificar que funciona bien. Pruebe el equipo en el lado de la salida/etiquetado del dispositivo de control. Si el equipo está conectado directamente a la caja de interruptores, pruebe la salida del actuador de la caja. Notas: Asesoramiento sobre Seguridad y Salud

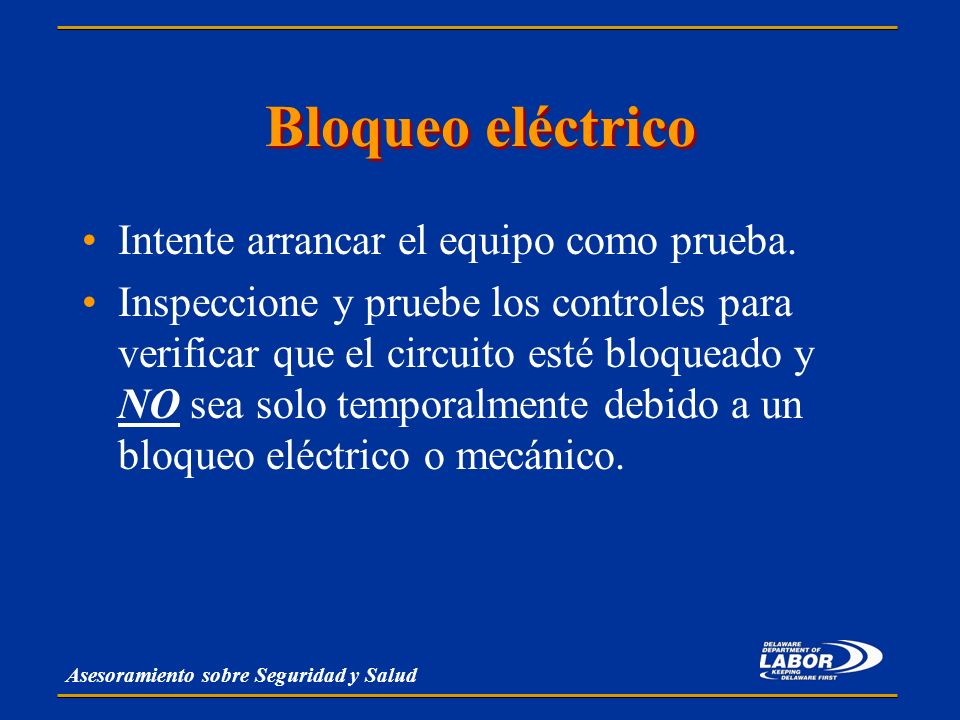

40 Bloqueo eléctrico Intente arrancar el equipo como prueba.
Inspeccione y pruebe los controles para verificar que el circuito esté bloqueado y NO sea solo temporalmente debido a un bloqueo eléctrico o mecánico. Notas: Asesoramiento sobre Seguridad y Salud

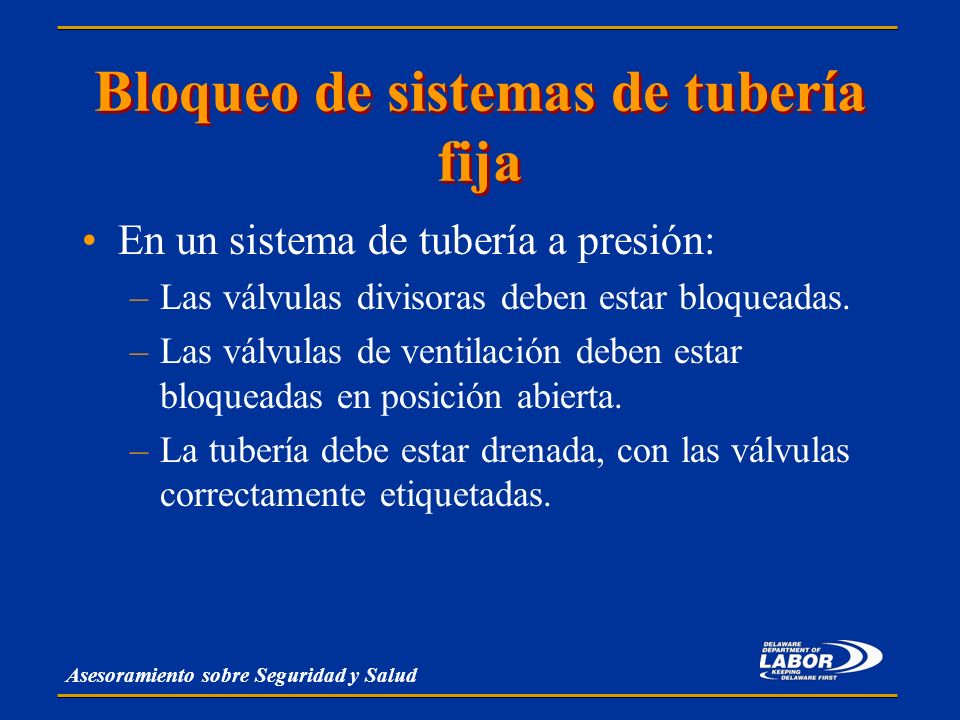

41 Bloqueo de sistemas de tubería fija
En un sistema de tubería a presión: Las válvulas divisoras deben estar bloqueadas. Las válvulas de ventilación deben estar bloqueadas en posición abierta. La tubería debe estar drenada, con las válvulas correctamente etiquetadas. Notas: Asesoramiento sobre Seguridad y Salud

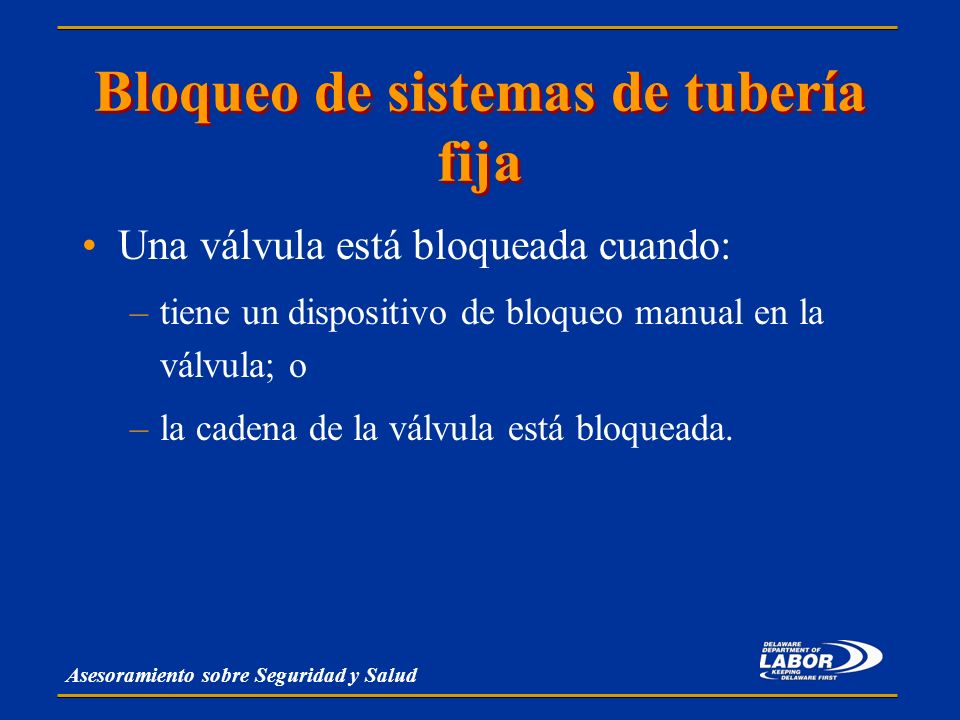

42 Bloqueo de sistemas de tubería fija
Una válvula está bloqueada cuando: tiene un dispositivo de bloqueo manual en la válvula; o la cadena de la válvula está bloqueada. Notas: Asesoramiento sobre Seguridad y Salud

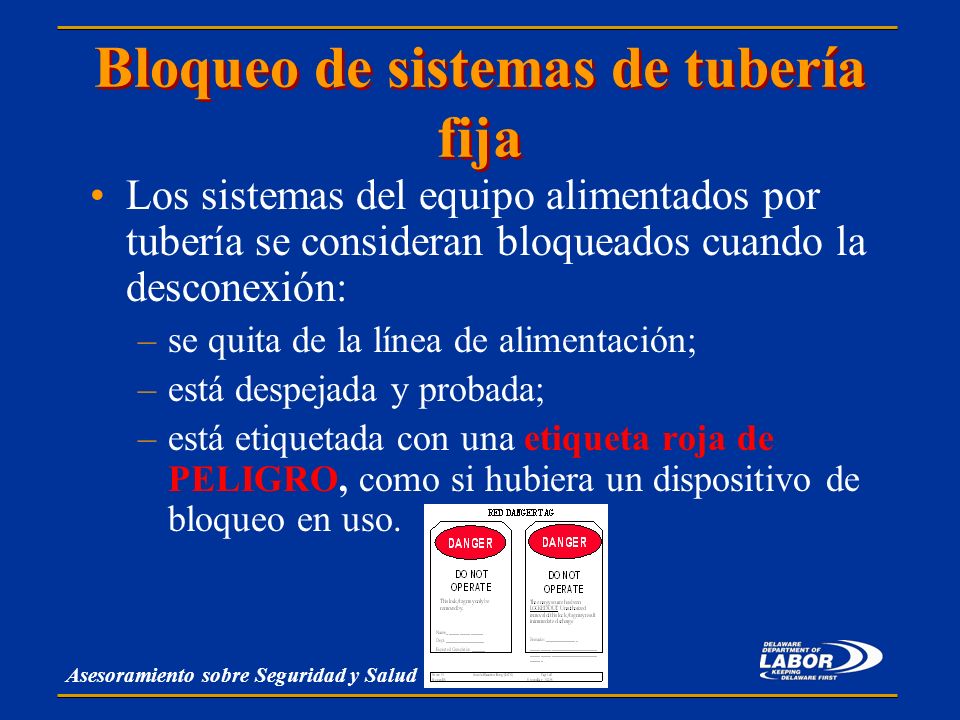

43 Bloqueo de sistemas de tubería fija
Los sistemas del equipo alimentados por tubería se consideran bloqueados cuando la desconexión: se quita de la línea de alimentación; está despejada y probada; está etiquetada con una etiqueta roja de PELIGRO, como si hubiera un dispositivo de bloqueo en uso. Notas: Asesoramiento sobre Seguridad y Salud

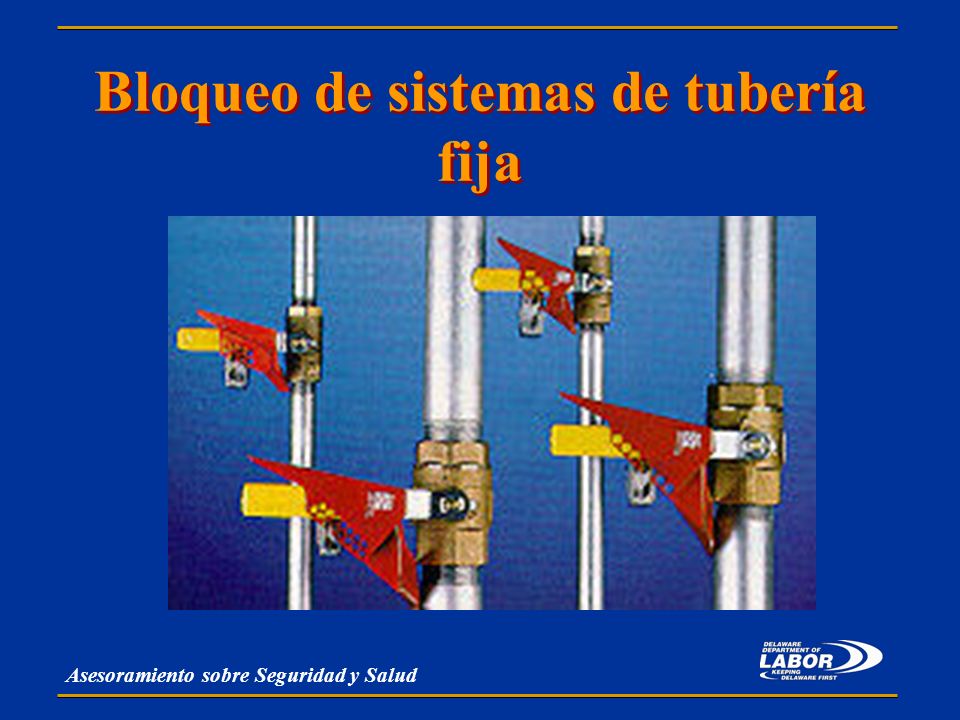

44 Bloqueo de sistemas de tubería fija
Notas: Dispositivo de bloqueo en válvula de bola Asesoramiento sobre Seguridad y Salud

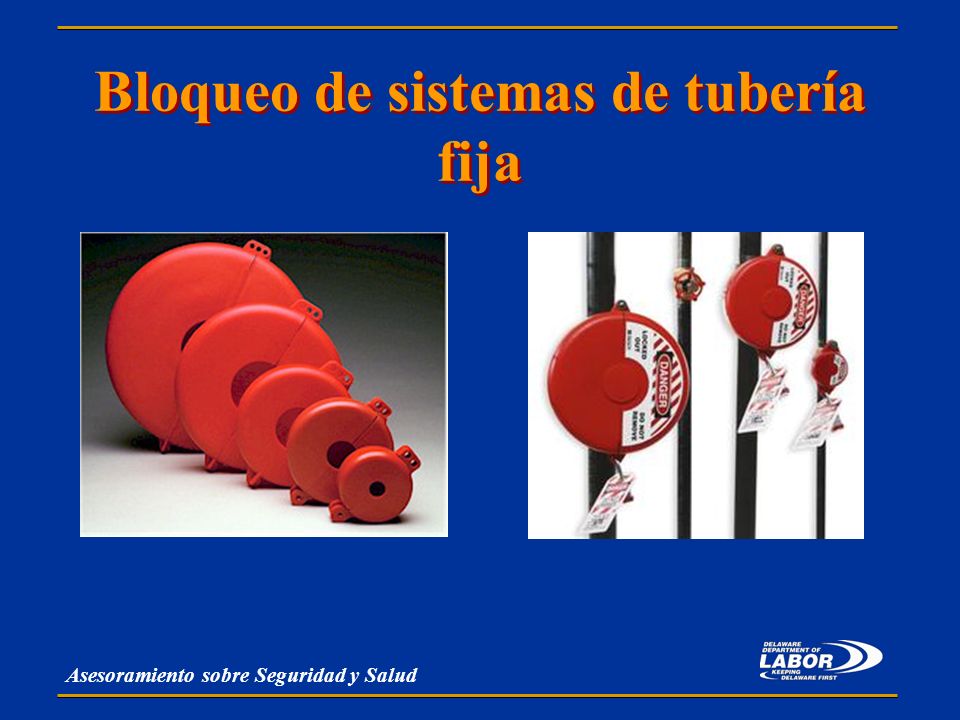

45 Bloqueo de sistemas de tubería fija
Notas: Dispositivo de bloqueo en válvula redonda u OSY Asesoramiento sobre Seguridad y Salud

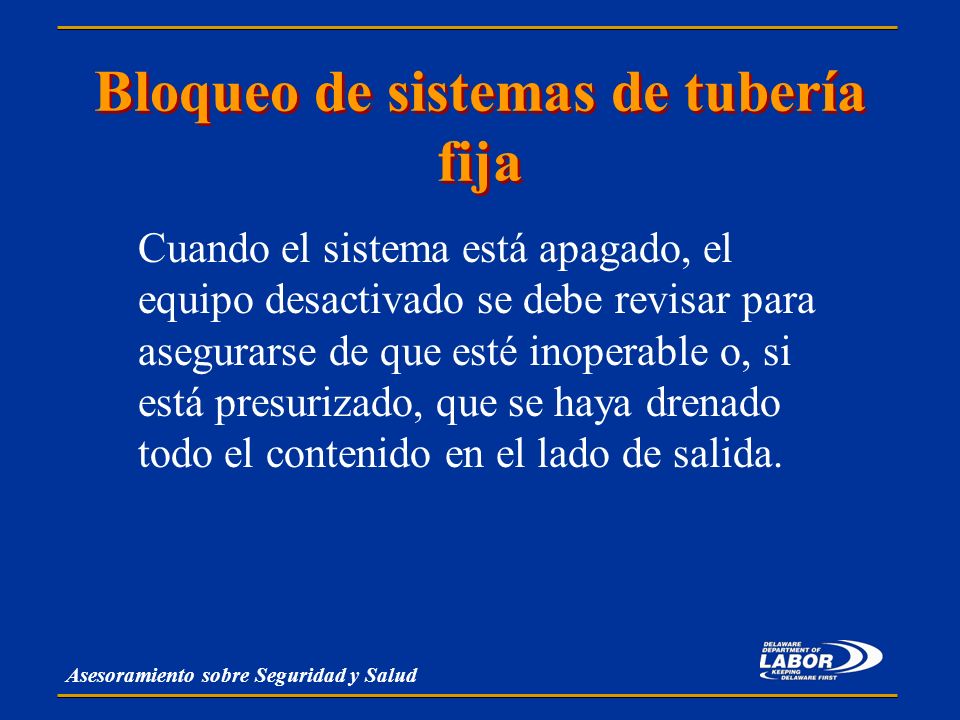

46 Bloqueo de sistemas de tubería fija
Cuando el sistema está apagado, el equipo desactivado se debe revisar para asegurarse de que esté inoperable o, si está presurizado, que se haya drenado todo el contenido en el lado de salida. Notas: Asesoramiento sobre Seguridad y Salud

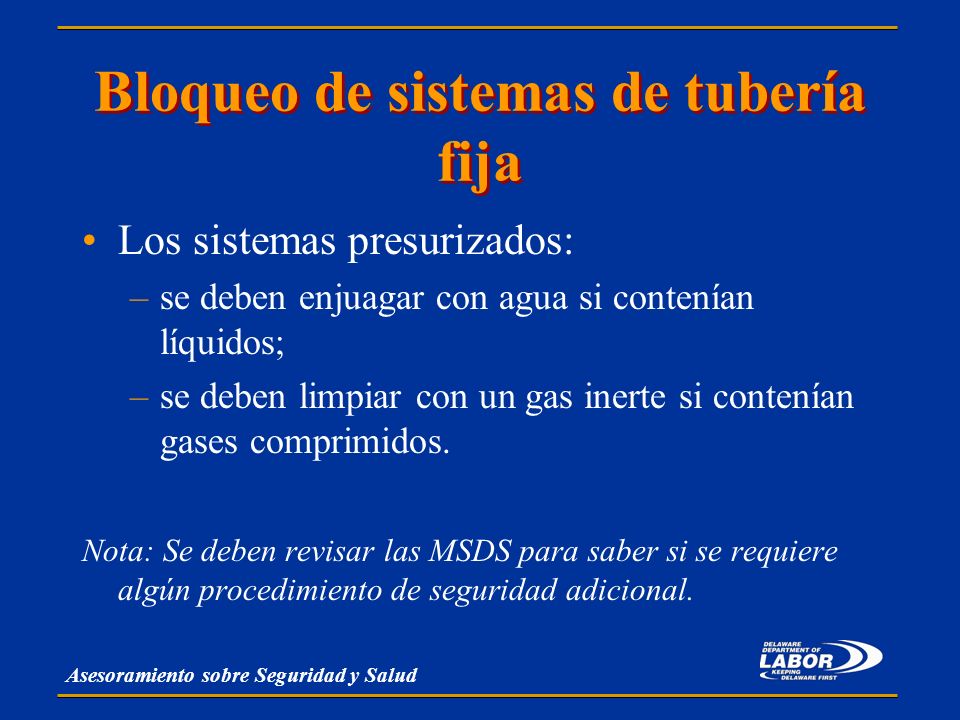

47 Bloqueo de sistemas de tubería fija
Los sistemas presurizados: se deben enjuagar con agua si contenían líquidos; se deben limpiar con un gas inerte si contenían gases comprimidos. Nota: Se deben revisar las MSDS para saber si se requiere algún procedimiento de seguridad adicional. Notas: Asesoramiento sobre Seguridad y Salud

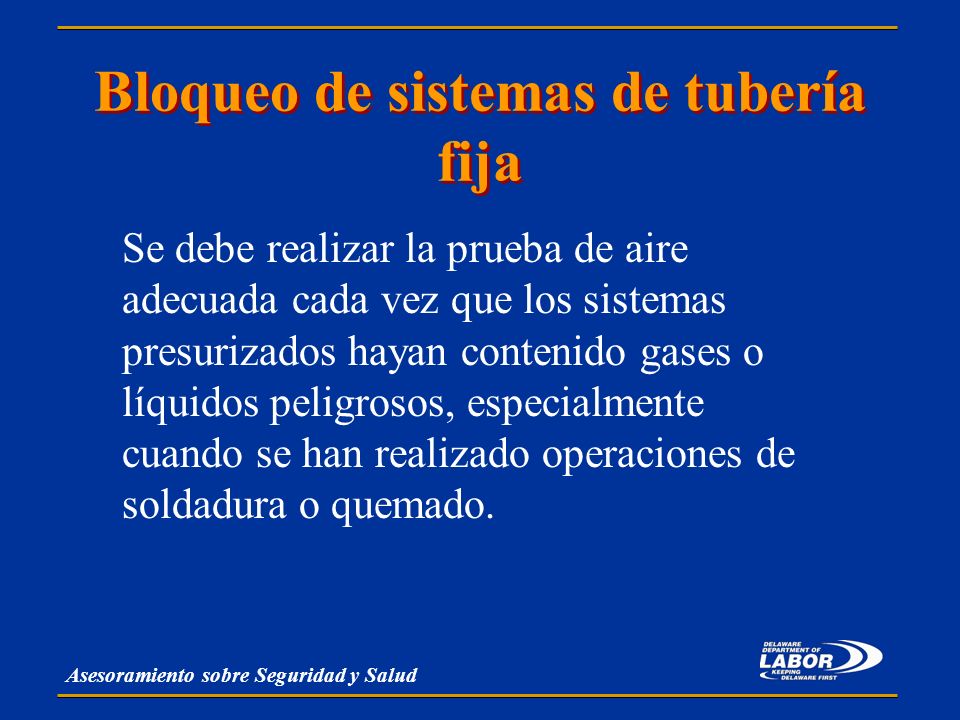

48 Bloqueo de sistemas de tubería fija
Se debe realizar la prueba de aire adecuada cada vez que los sistemas presurizados hayan contenido gases o líquidos peligrosos, especialmente cuando se han realizado operaciones de soldadura o quemado. Notas: Asesoramiento sobre Seguridad y Salud

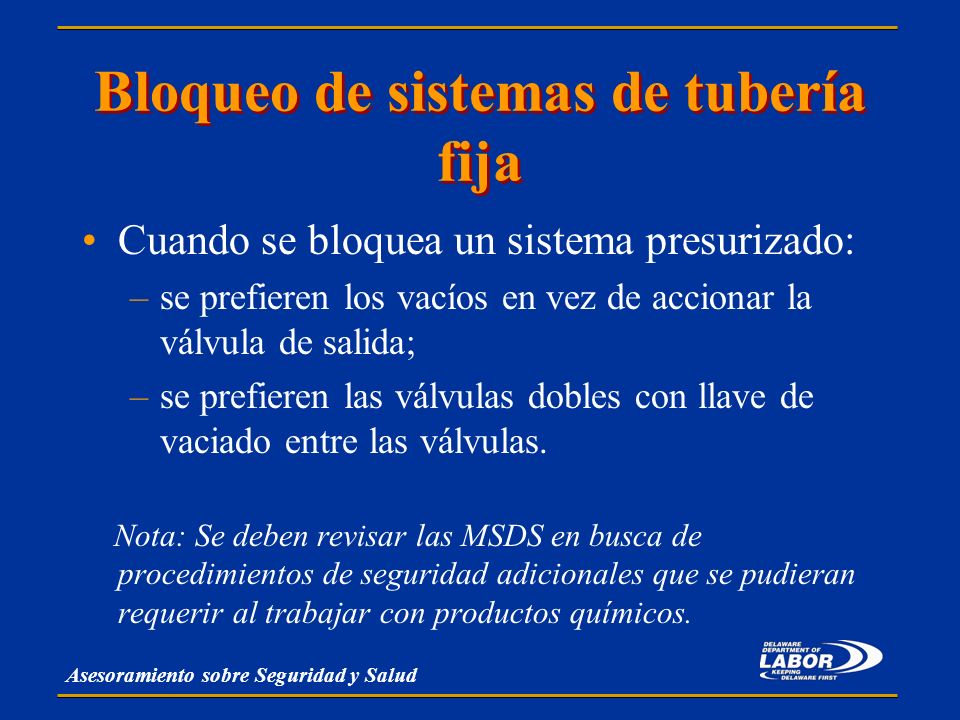

49 Bloqueo de sistemas de tubería fija
Cuando se bloquea un sistema presurizado: se prefieren los vacíos en vez de accionar la válvula de salida; se prefieren las válvulas dobles con llave de vaciado entre las válvulas. Nota: Se deben revisar las MSDS en busca de procedimientos de seguridad adicionales que se pudieran requerir al trabajar con productos químicos. Notas: Asesoramiento sobre Seguridad y Salud

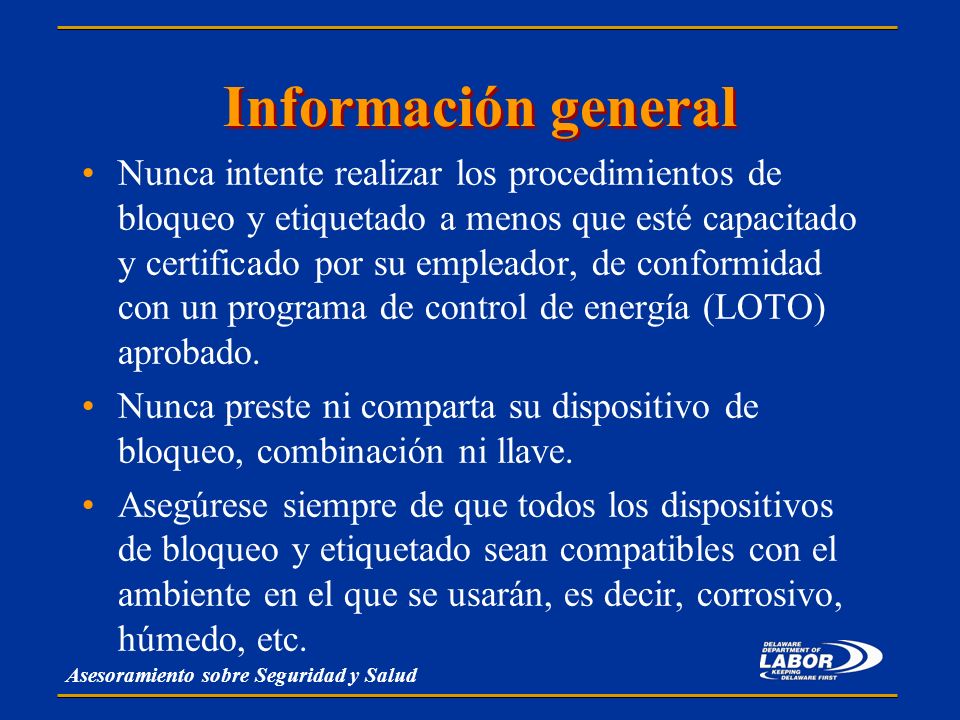

50 Información general Nunca intente realizar los procedimientos de bloqueo y etiquetado a menos que esté capacitado y certificado por su empleador, de conformidad con un programa de control de energía (LOTO) aprobado. Nunca preste ni comparta su dispositivo de bloqueo, combinación ni llave. Asegúrese siempre de que todos los dispositivos de bloqueo y etiquetado sean compatibles con el ambiente en el que se usarán, es decir, corrosivo, húmedo, etc. Notas: Asesoramiento sobre Seguridad y Salud

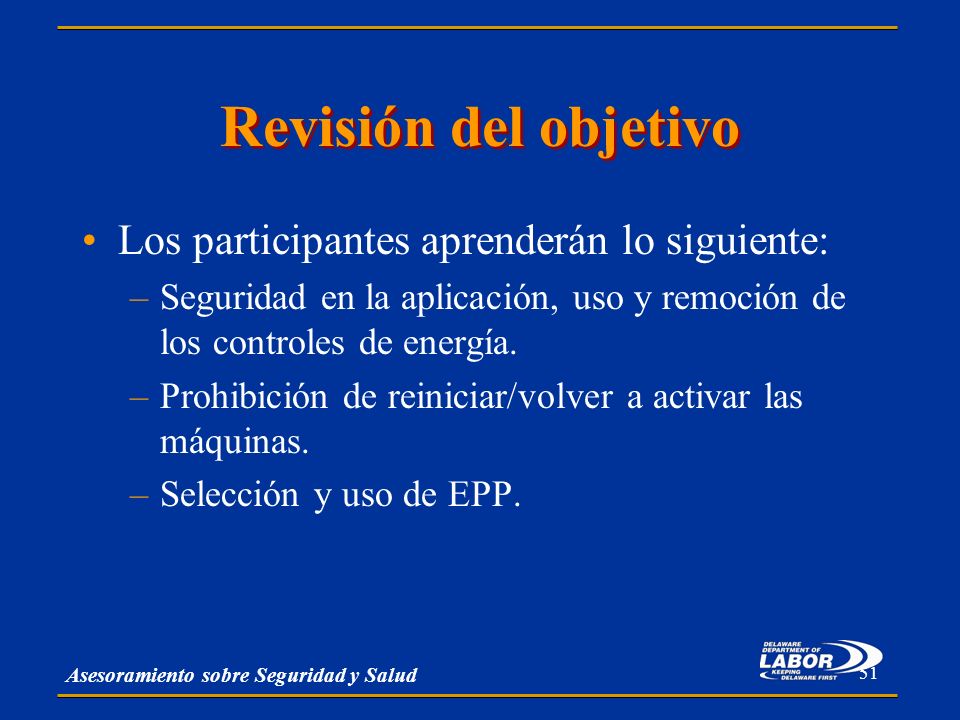

51 Revisión del objetivo Los participantes aprenderán lo siguiente:
Seguridad en la aplicación, uso y remoción de los controles de energía. Prohibición de reiniciar/volver a activar las máquinas. Selección y uso de EPP. Notas: Asesoramiento sobre Seguridad y Salud

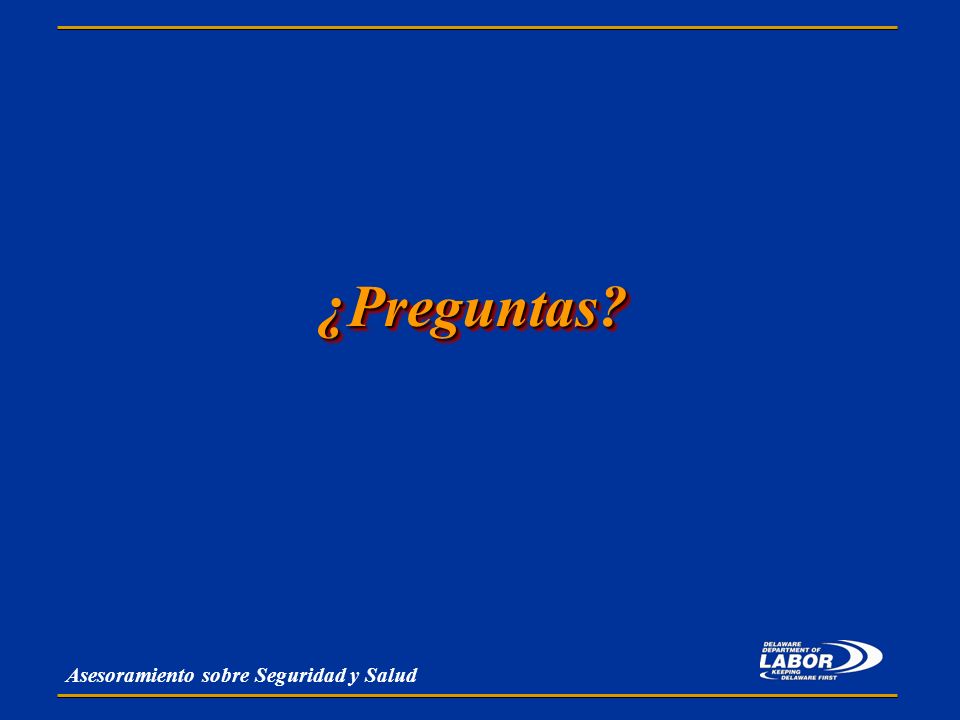

52 ¿Preguntas? Notas: Asesoramiento sobre Seguridad y Salud

53 La Oficina de Asesoramiento sobre Seguridad y Salud presenta
Control de bloqueo y etiquetado de fuentes de energía (LOTO) Notas: Asesoramiento sobre Seguridad y Salud
