Productos Neumaticos MAQUINTER PROGRAM 1/11/2011

Presentación del tema: "Productos Neumaticos MAQUINTER PROGRAM 1/11/2011"— Transcripción de la presentación:

1 Productos Neumaticos MAQUINTER PROGRAM 1/11/2011
High-performance tools and compressors. Designed for you !

2 Bienvenidos A Aire Portable

3 Chicago Pneumatic - Vision
Ser Socio Completo a Nuestros Distribuidores a la Industria de la Construccion

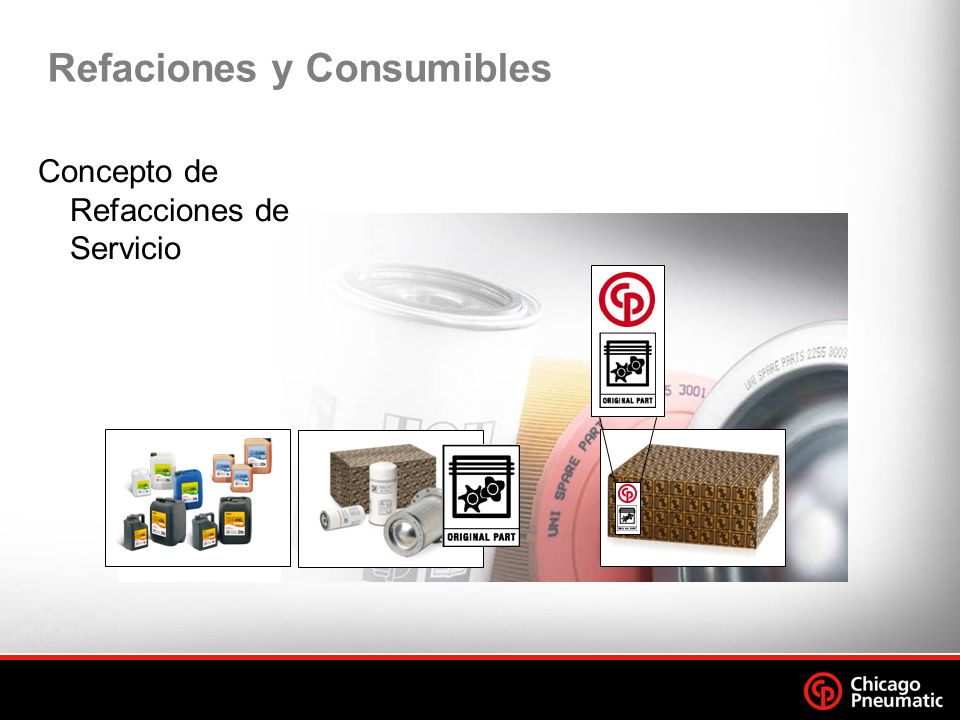

4 Refaciones y Consumibles
Concepto de Refacciones de Servicio

5 Posicionado La Marca Chicago Pneumatic representa herramientas y compresores cuales son disenados para alta rendimiento. En adicion a este diseno, tecnologia de alta impacto y durabilidad, CP representa mucho valor a su cliente

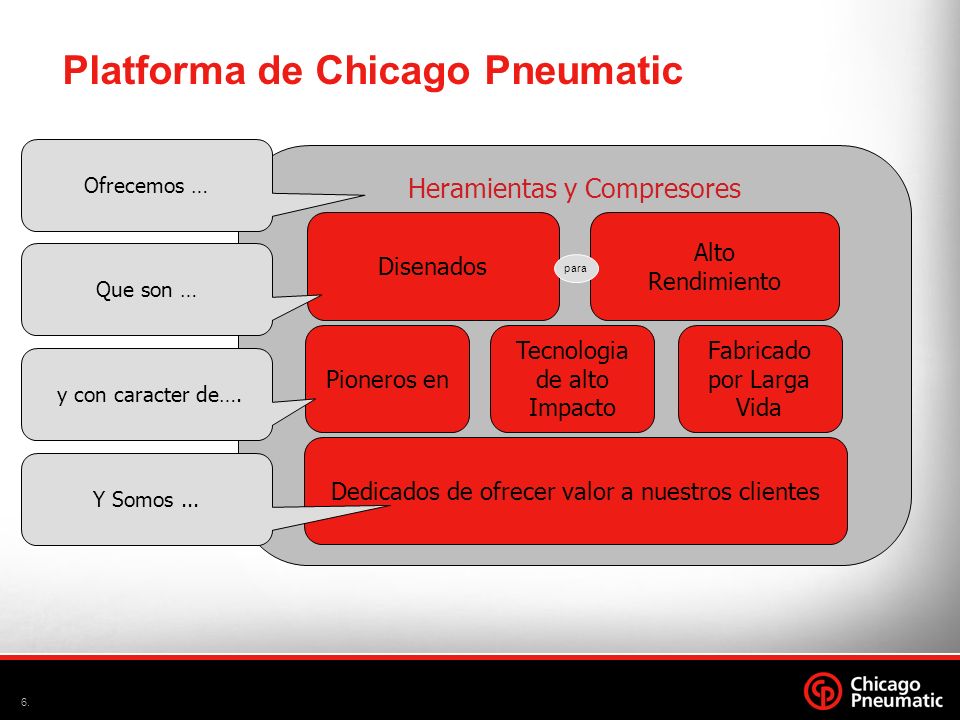

6 Platforma de Chicago Pneumatic
Ofrecemos … Heramientas y Compresores Disenados Alto Rendimiento Que son … para Pioneros en Tecnologia de alto Impacto Fabricado por Larga Vida y con caracter de…. Chicago Pneumatic represents tools and compressors that are engineered for high performance. Chicago Pneumatic products are known for their pioneering design, high-impact technology, and durability. The people behind the Chicago Pneumatic brand are committed to customer value. Dedicados de ofrecer valor a nuestros clientes Y Somos ...

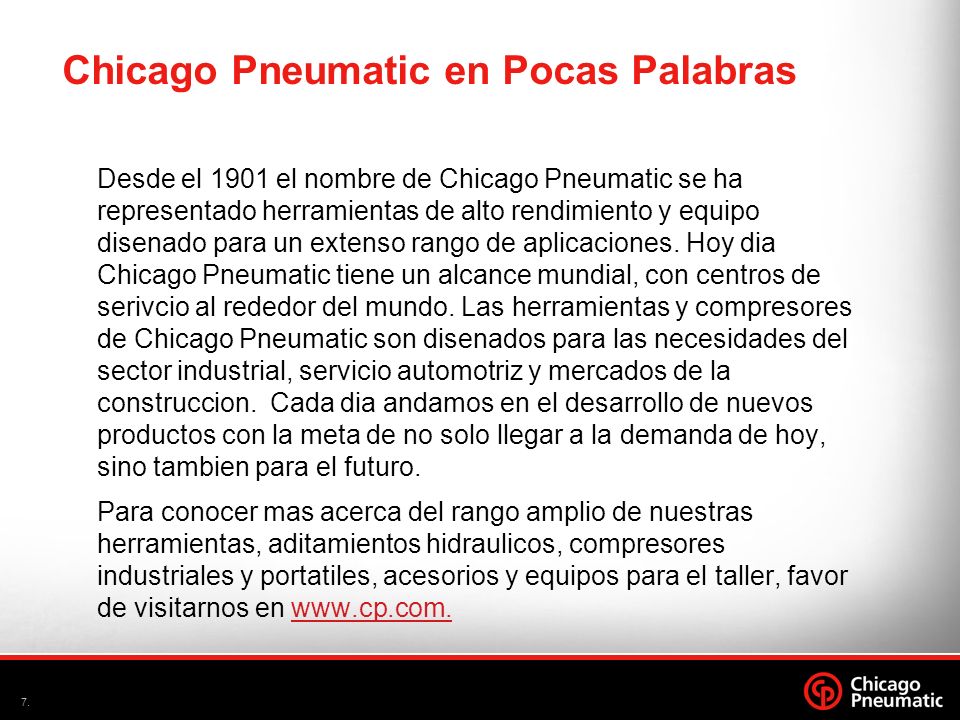

7 Chicago Pneumatic en Pocas Palabras
Desde el 1901 el nombre de Chicago Pneumatic se ha representado herramientas de alto rendimiento y equipo disenado para un extenso rango de aplicaciones. Hoy dia Chicago Pneumatic tiene un alcance mundial, con centros de serivcio al rededor del mundo. Las herramientas y compresores de Chicago Pneumatic son disenados para las necesidades del sector industrial, servicio automotriz y mercados de la construccion. Cada dia andamos en el desarrollo de nuevos productos con la meta de no solo llegar a la demanda de hoy, sino tambien para el futuro. Para conocer mas acerca del rango amplio de nuestras herramientas, aditamientos hidraulicos, compresores industriales y portatiles, acesorios y equipos para el taller, favor de visitarnos en We can talk about CP in the first person. ”We” is used to communicate that there are people behind the brand who are dedicated to product development, testing and delivery of Chicago Pneumatic products. A brand has a personality and must speak to the customer. The use of ’we’ and ’our’ is the norm for other well-established brands that belong to a group, such as Cadillac (GM), Lancome (L’Oreal), and Blaupunkt (Bosch) We must always be careful not to use the word ”company” about CP, however. Our communications about CP must emphasize that it is a brand, not a company.

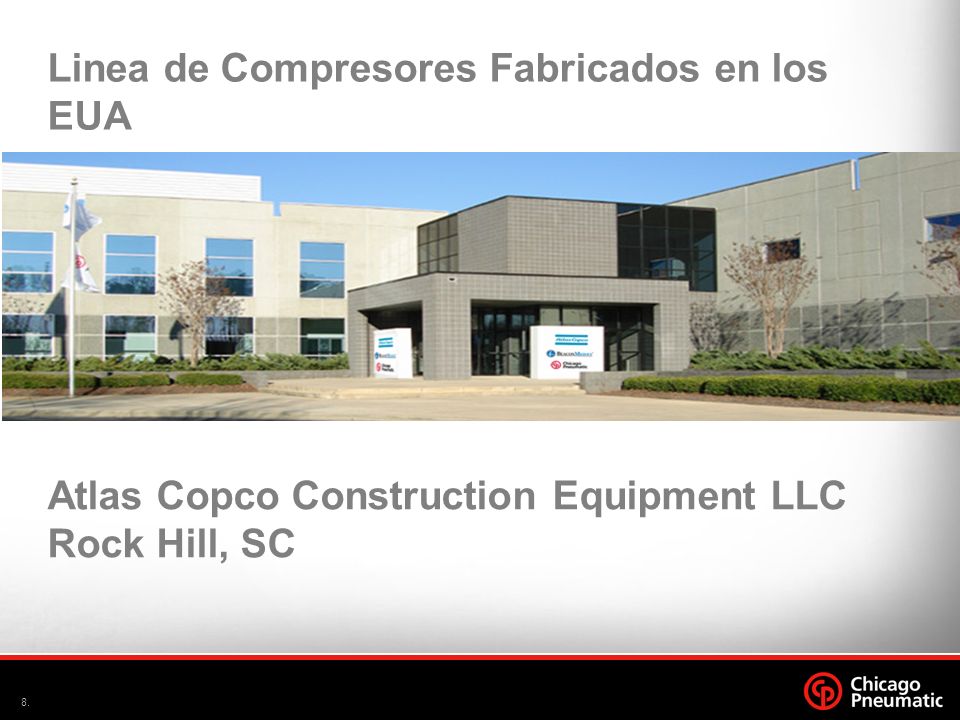

8 Linea de Compresores Fabricados en los EUA
Atlas Copco Construction Equipment LLC Rock Hill, SC

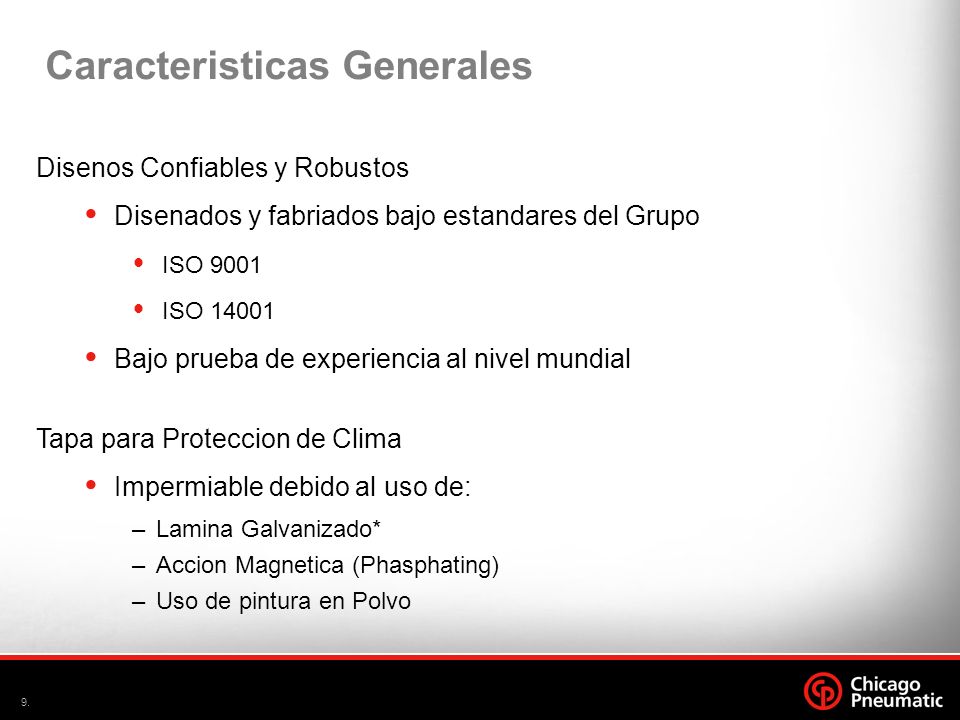

9 Caracteristicas Generales
Disenos Confiables y Robustos Disenados y fabriados bajo estandares del Grupo ISO 9001 ISO 14001 Bajo prueba de experiencia al nivel mundial Tapa para Proteccion de Clima Impermiable debido al uso de: Lamina Galvanizado* Accion Magnetica (Phasphating) Uso de pintura en Polvo

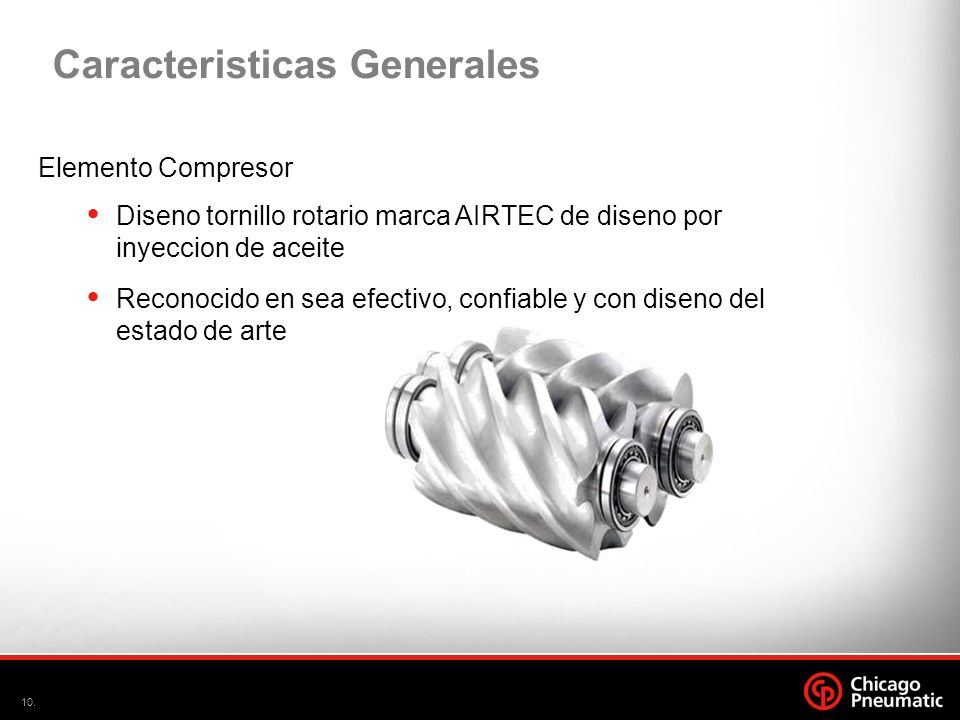

10 Caracteristicas Generales
Elemento Compresor Diseno tornillo rotario marca AIRTEC de diseno por inyeccion de aceite Reconocido en sea efectivo, confiable y con diseno del estado de arte

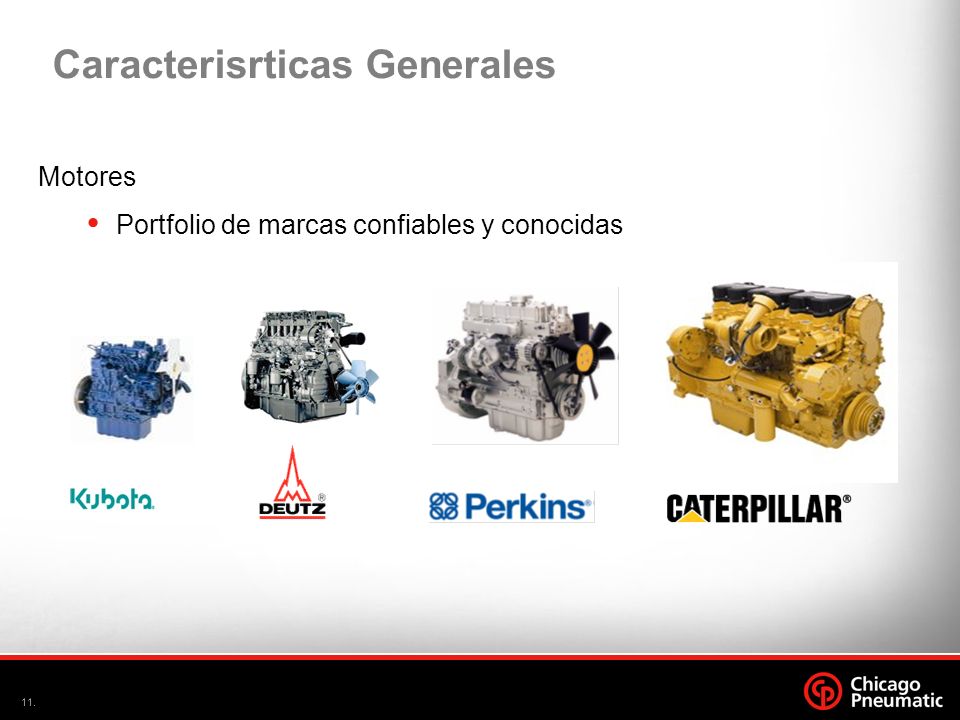

11 Caracterisrticas Generales
Motores Portfolio de marcas confiables y conocidas

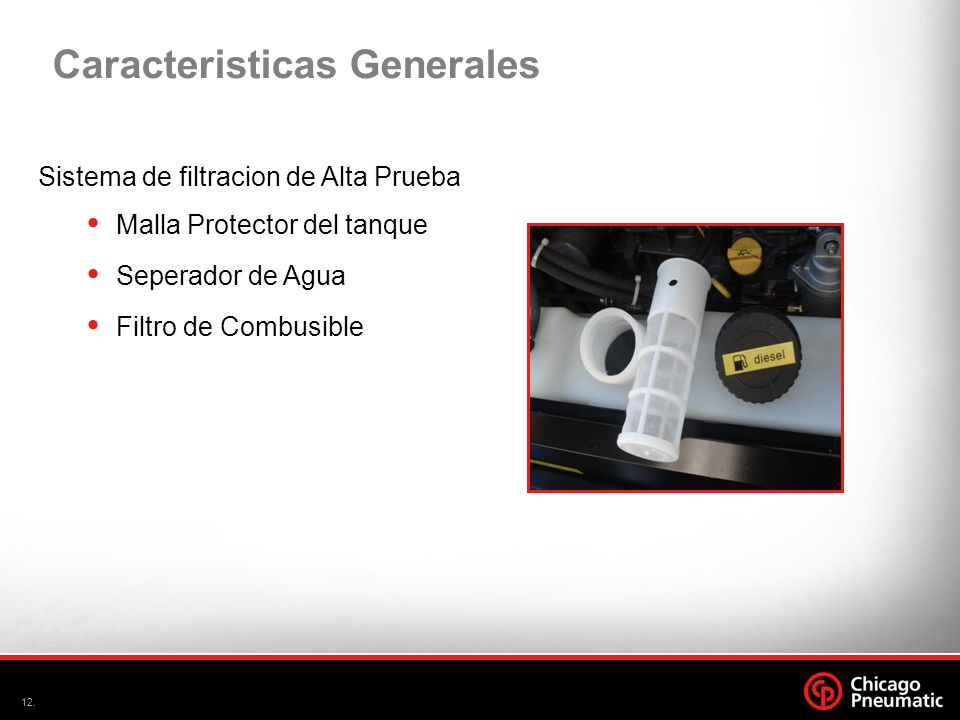

12 Caracteristicas Generales
Sistema de filtracion de Alta Prueba Malla Protector del tanque Seperador de Agua Filtro de Combusible

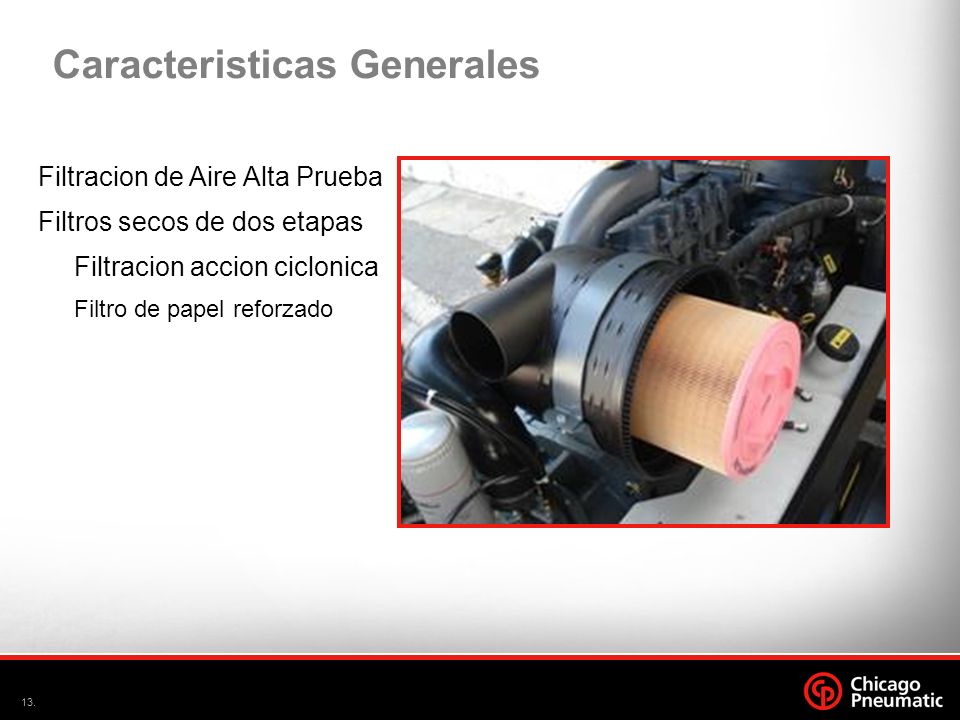

13 Caracteristicas Generales
Filtracion de Aire Alta Prueba Filtros secos de dos etapas Filtracion accion ciclonica Filtro de papel reforzado

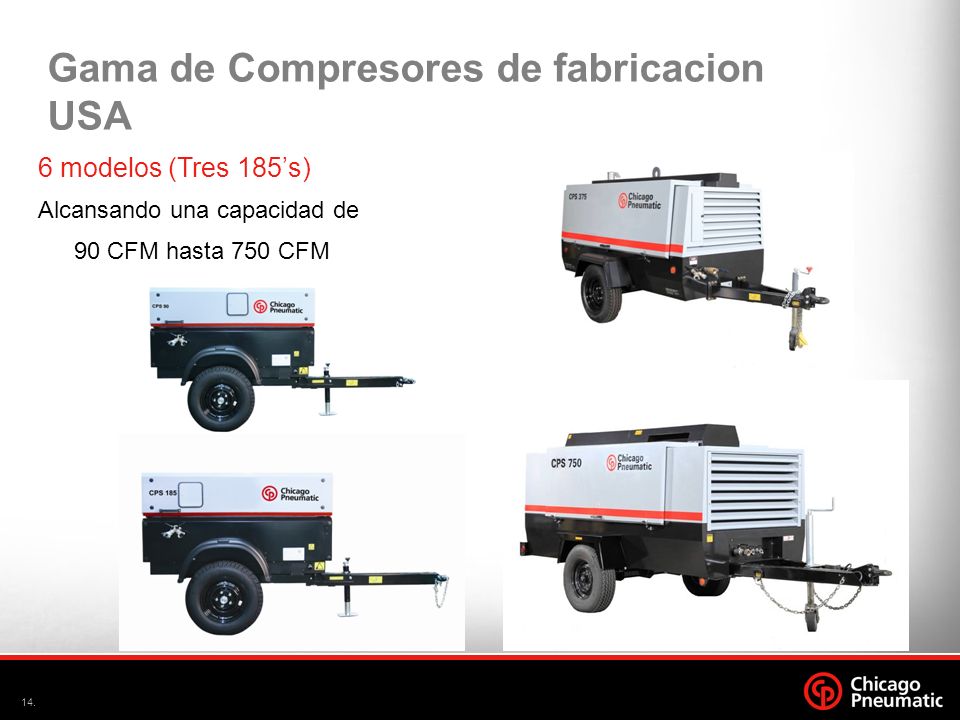

14 Gama de Compresores de fabricacion USA
6 modelos (Tres 185’s) Alcansando una capacidad de 90 CFM hasta 750 CFM

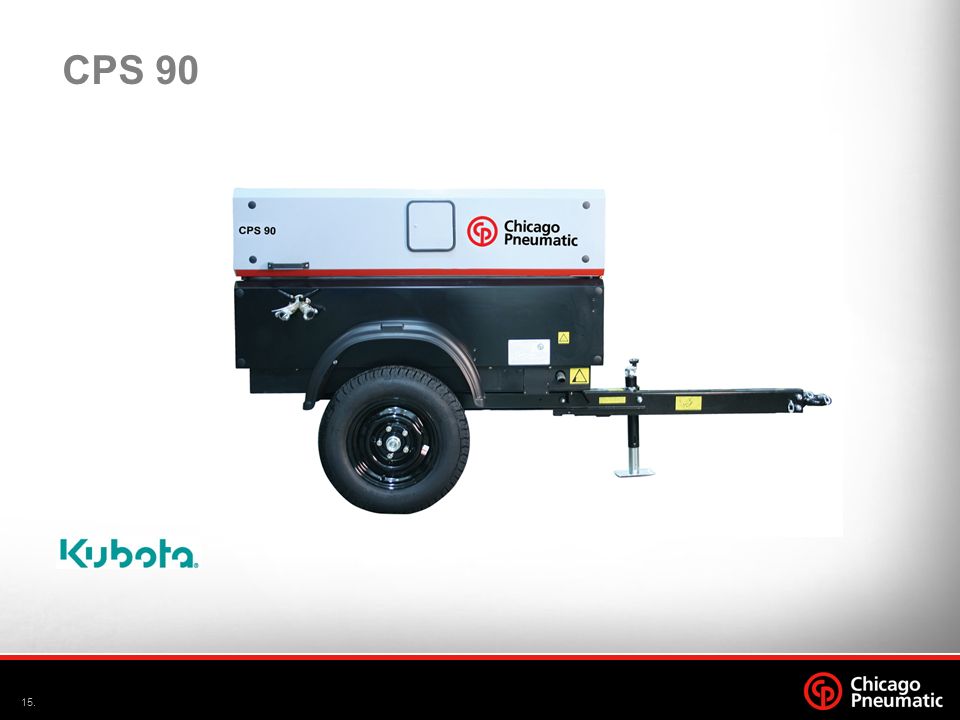

15 CPS 90

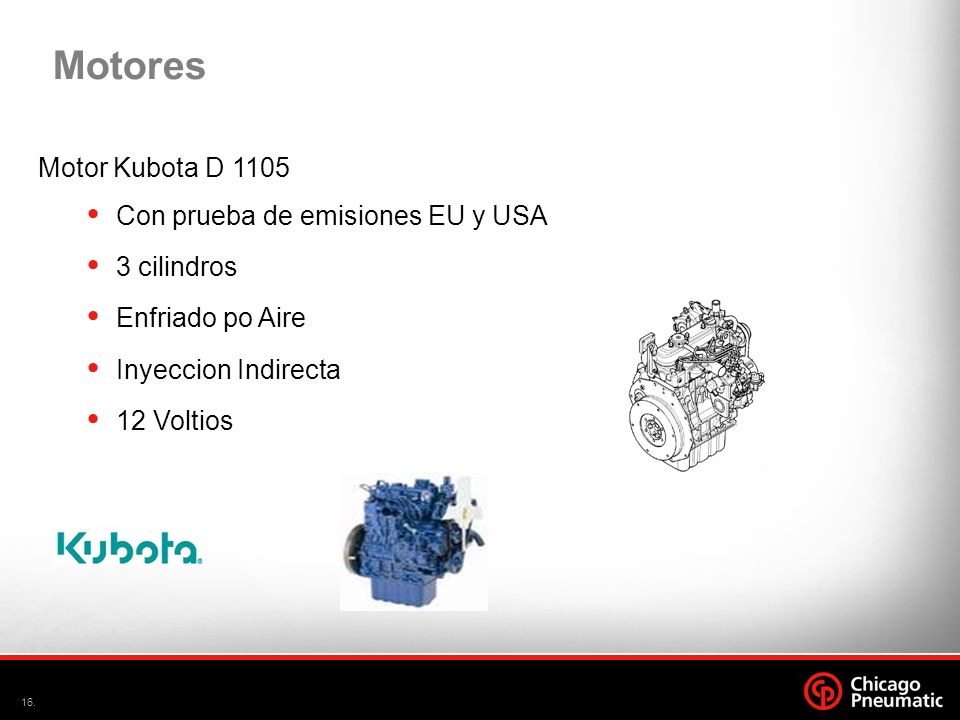

16 Motores Motor Kubota D 1105 Con prueba de emisiones EU y USA
3 cilindros Enfriado po Aire Inyeccion Indirecta 12 Voltios

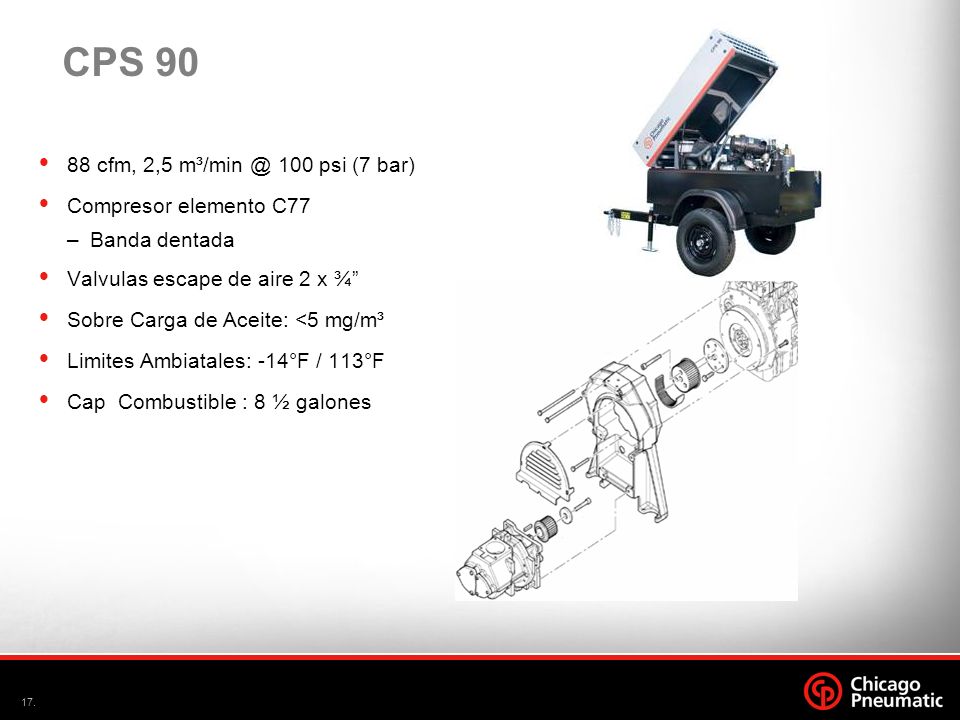

17 CPS 90 88 cfm, 2,5 m³/min @ 100 psi (7 bar) Compresor elemento C77
Banda dentada Valvulas escape de aire 2 x ¾” Sobre Carga de Aceite: <5 mg/m³ Limites Ambiatales: -14°F / 113°F Cap Combustible : 8 ½ galones

18 Detalles CPS 90 Indicador de Servicio - Aire

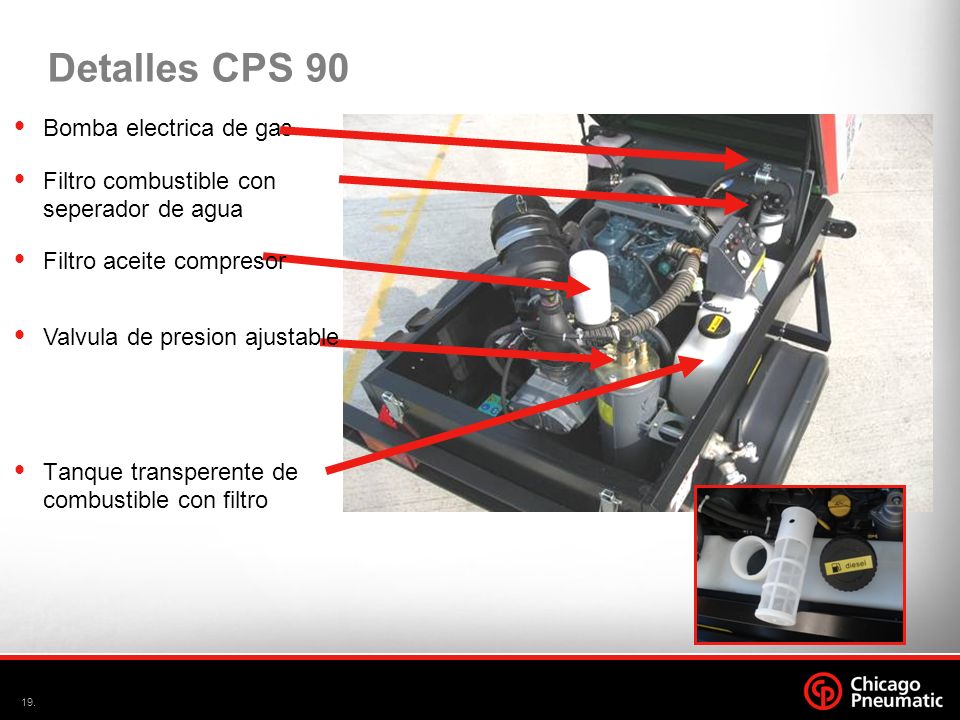

19 Detalles CPS 90 Bomba electrica de gas
Filtro combustible con seperador de agua Filtro aceite compresor Valvula de presion ajustable Tanque transperente de combustible con filtro

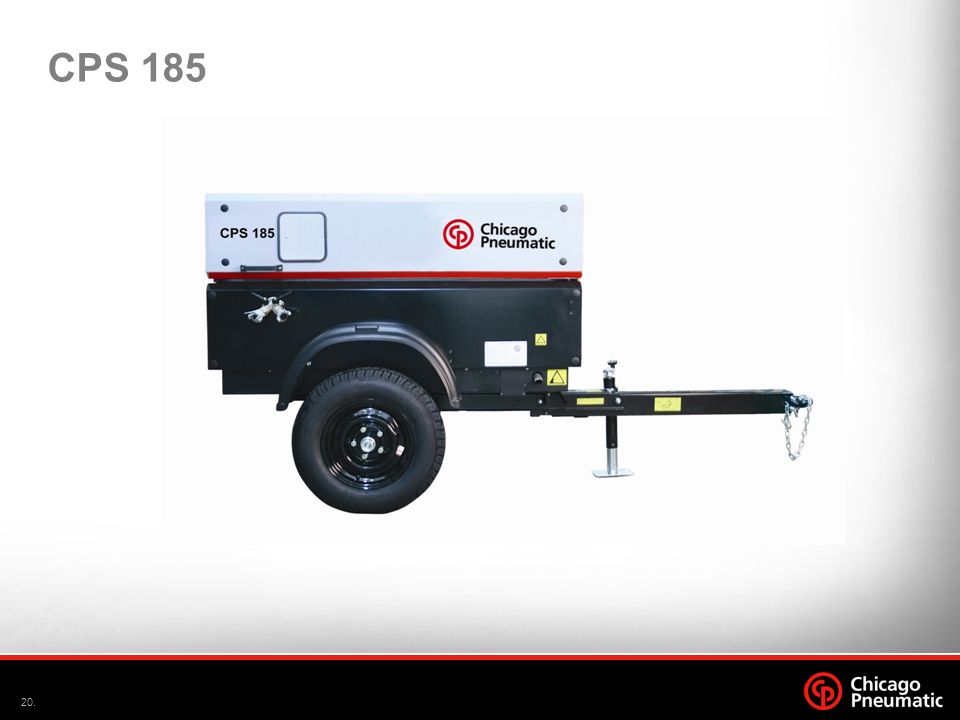

20 CPS 185

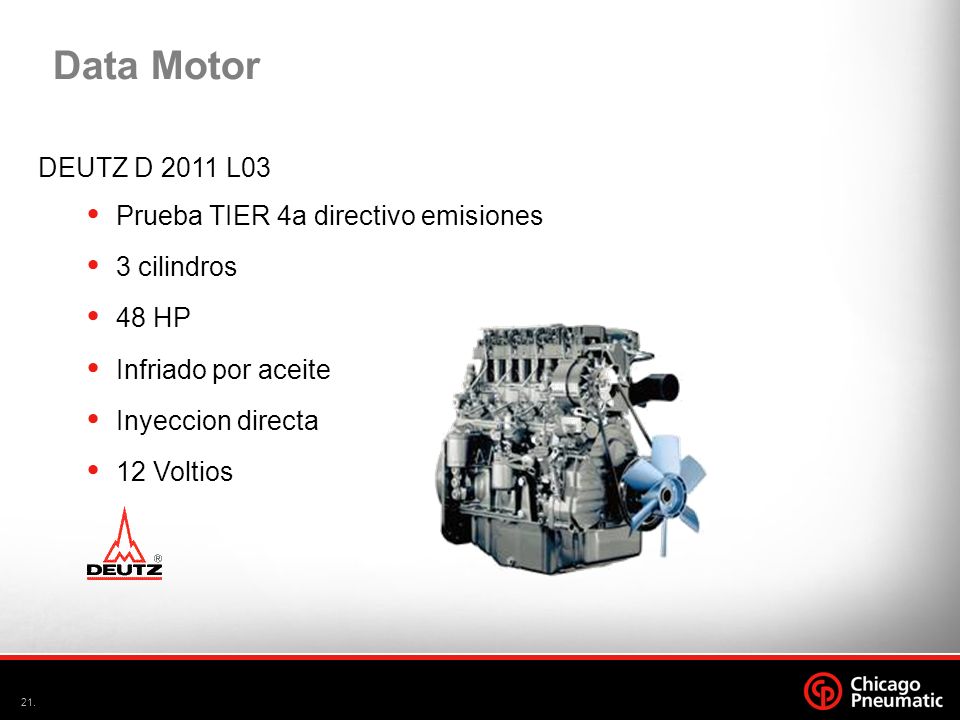

21 Data Motor DEUTZ D 2011 L03 Prueba TIER 4a directivo emisiones
3 cilindros 48 HP Infriado por aceite Inyeccion directa 12 Voltios

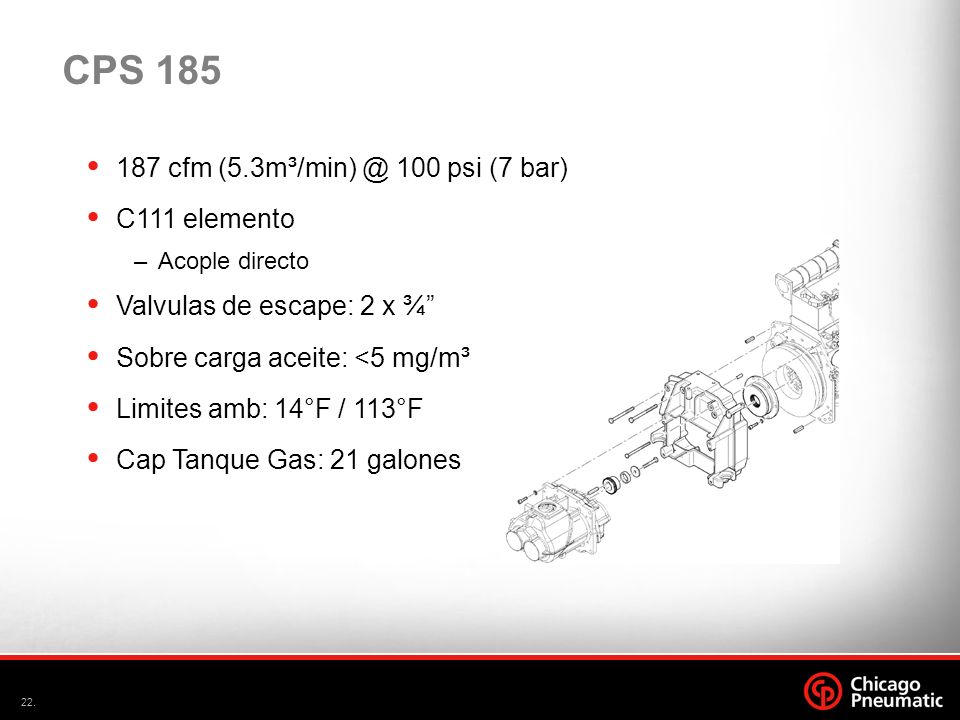

22 CPS 185 187 cfm (5.3m³/min) @ 100 psi (7 bar) C111 elemento
Acople directo Valvulas de escape: 2 x ¾” Sobre carga aceite: <5 mg/m³ Limites amb: 14°F / 113°F Cap Tanque Gas: 21 galones

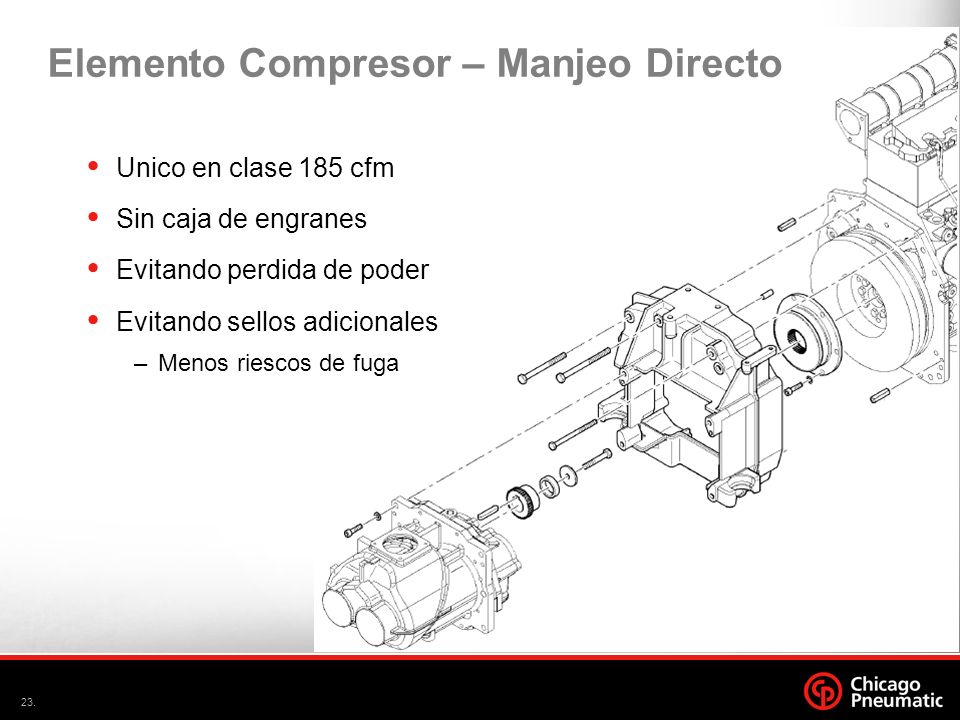

23 Elemento Compresor – Manjeo Directo
Unico en clase 185 cfm Sin caja de engranes Evitando perdida de poder Evitando sellos adicionales Menos riescos de fuga

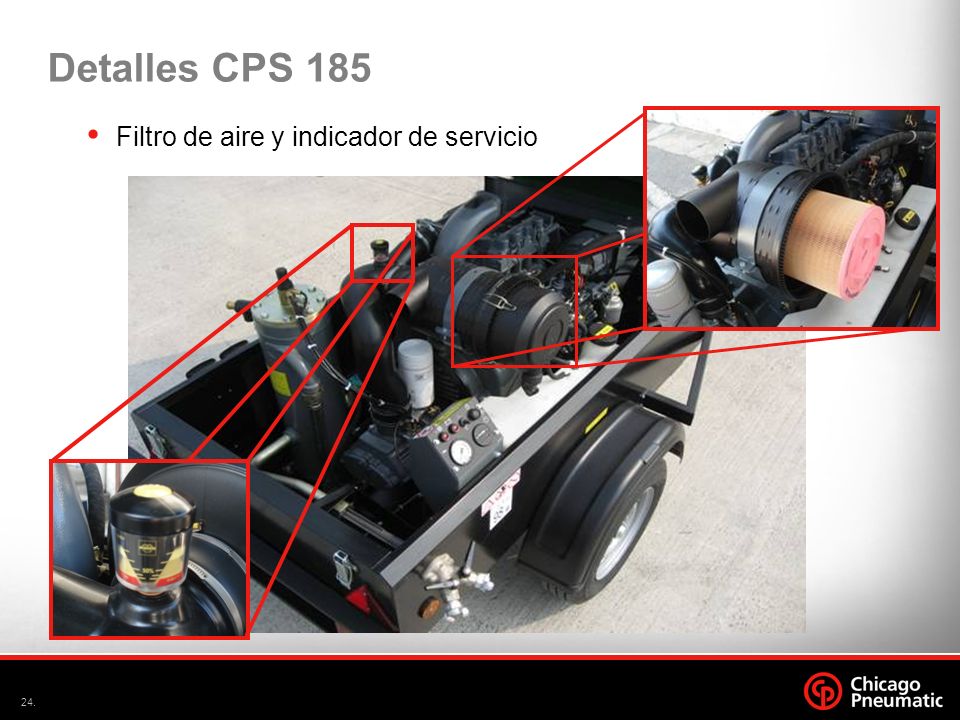

24 Detalles CPS 185 Filtro de aire y indicador de servicio

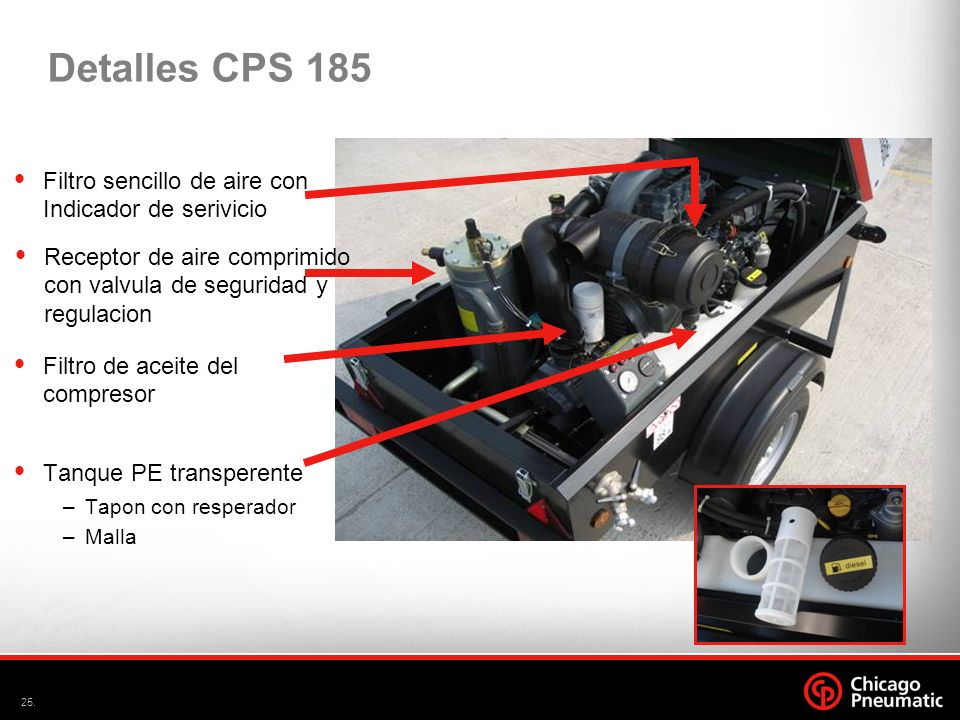

25 Detalles CPS 185 Filtro sencillo de aire con Indicador de serivicio
Receptor de aire comprimido con valvula de seguridad y regulacion Filtro de aceite del compresor Tanque PE transperente Tapon con resperador Malla

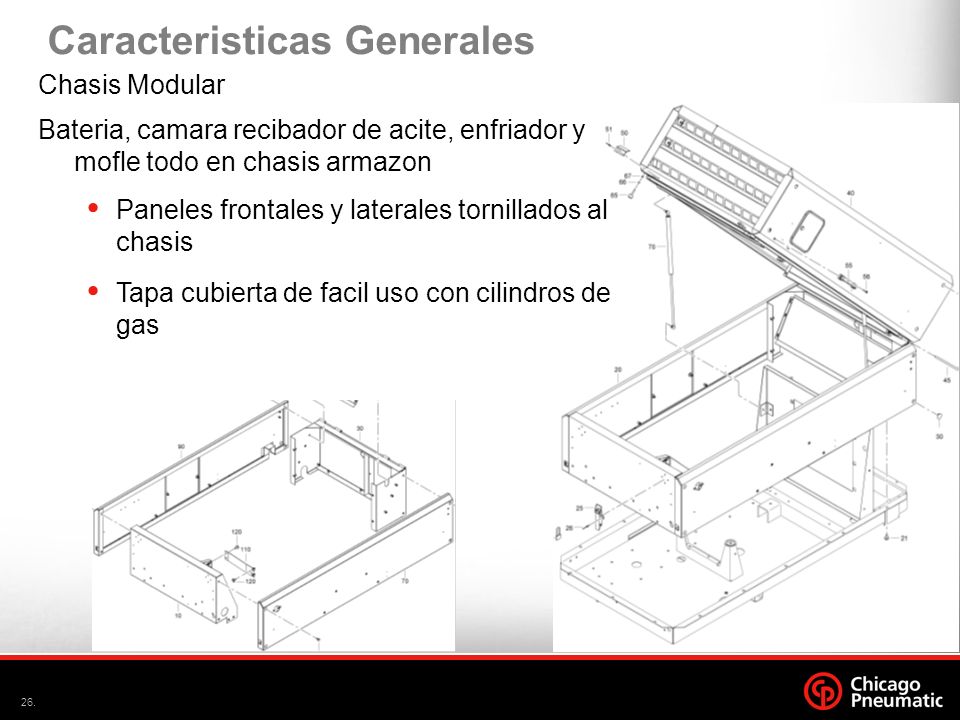

26 Caracteristicas Generales
Chasis Modular Bateria, camara recibador de acite, enfriador y mofle todo en chasis armazon Paneles frontales y laterales tornillados al chasis Tapa cubierta de facil uso con cilindros de gas

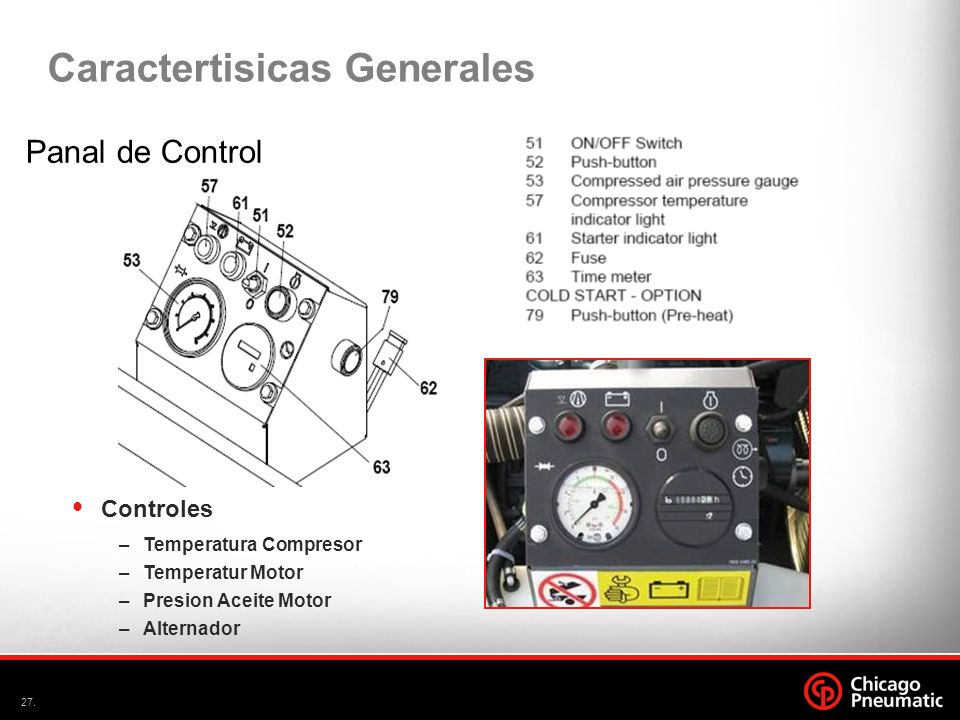

27 Caractertisicas Generales
Panal de Control Controles Temperatura Compresor Temperatur Motor Presion Aceite Motor Alternador

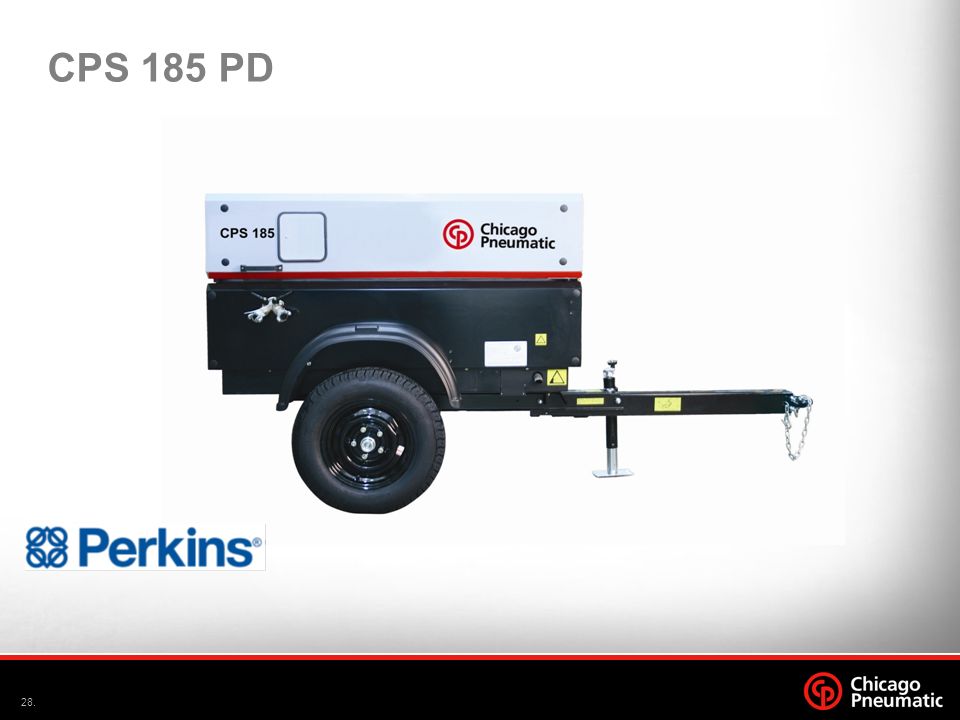

28 CPS 185 PD

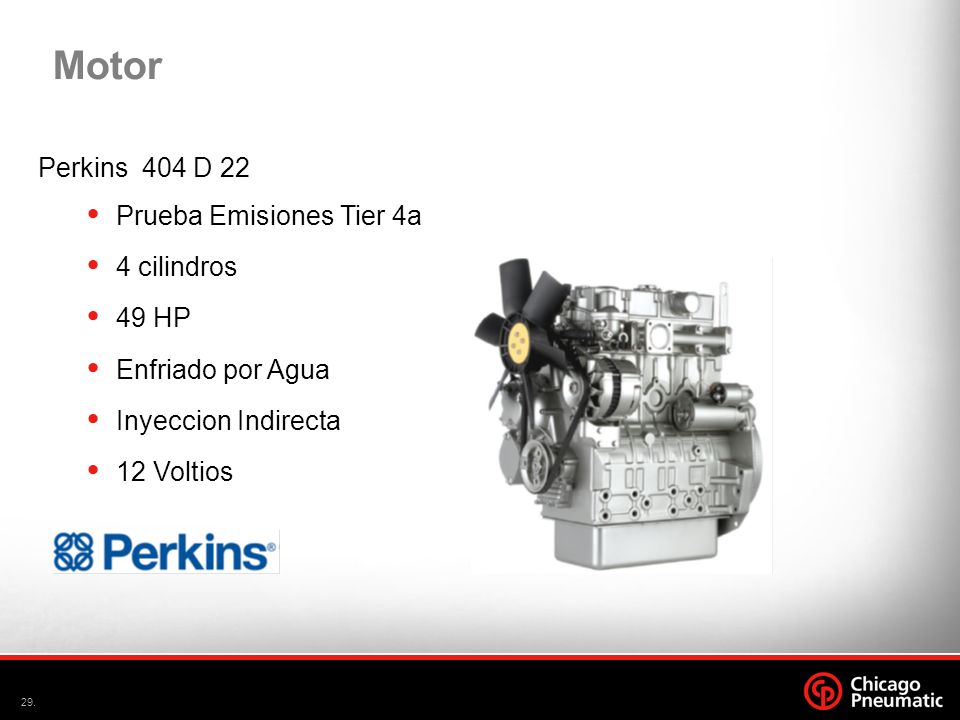

29 Motor Perkins 404 D 22 Prueba Emisiones Tier 4a 4 cilindros 49 HP
Enfriado por Agua Inyeccion Indirecta 12 Voltios

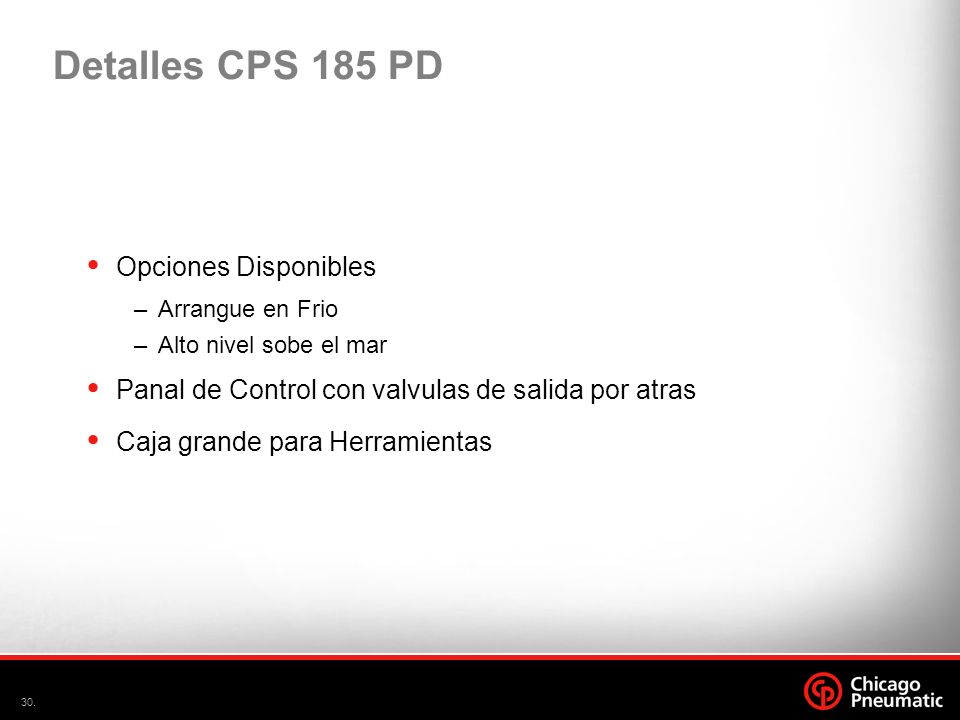

30 Detalles CPS 185 PD Opciones Disponibles
Arrangue en Frio Alto nivel sobe el mar Panal de Control con valvulas de salida por atras Caja grande para Herramientas

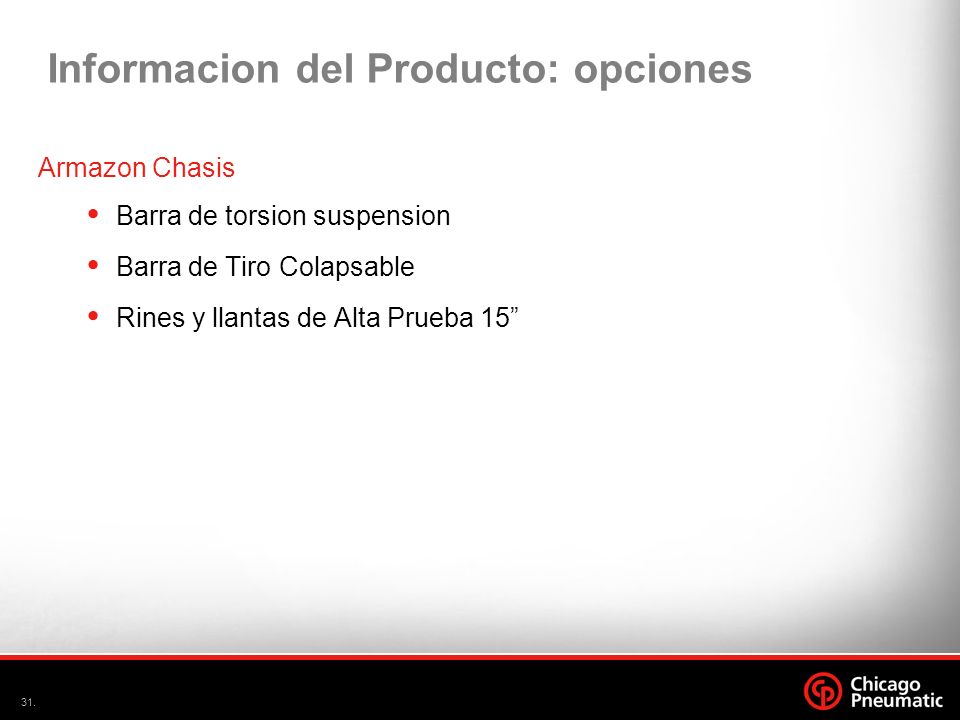

31 Informacion del Producto: opciones
Armazon Chasis Barra de torsion suspension Barra de Tiro Colapsable Rines y llantas de Alta Prueba 15”

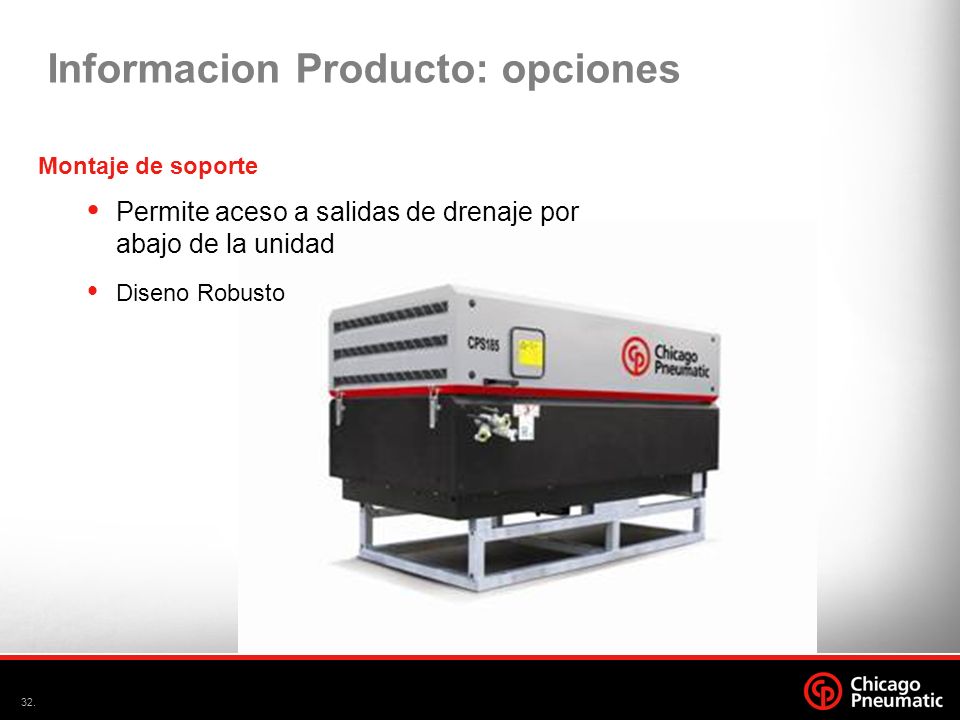

32 Informacion Producto: opciones
Montaje de soporte Permite aceso a salidas de drenaje por abajo de la unidad Diseno Robusto

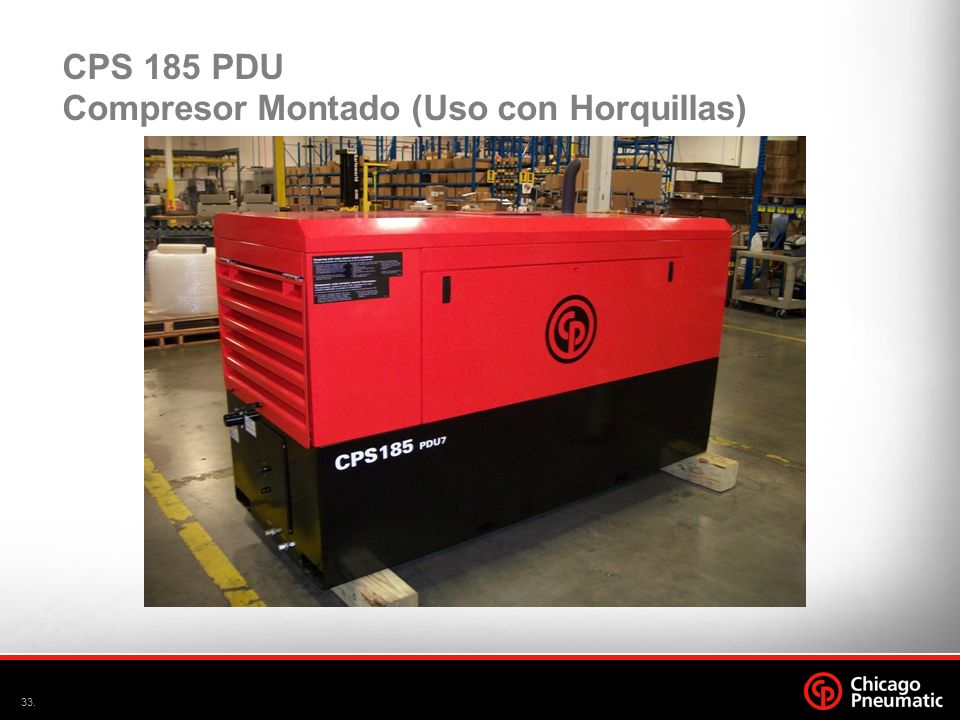

33 CPS 185 PDU Compresor Montado (Uso con Horquillas)

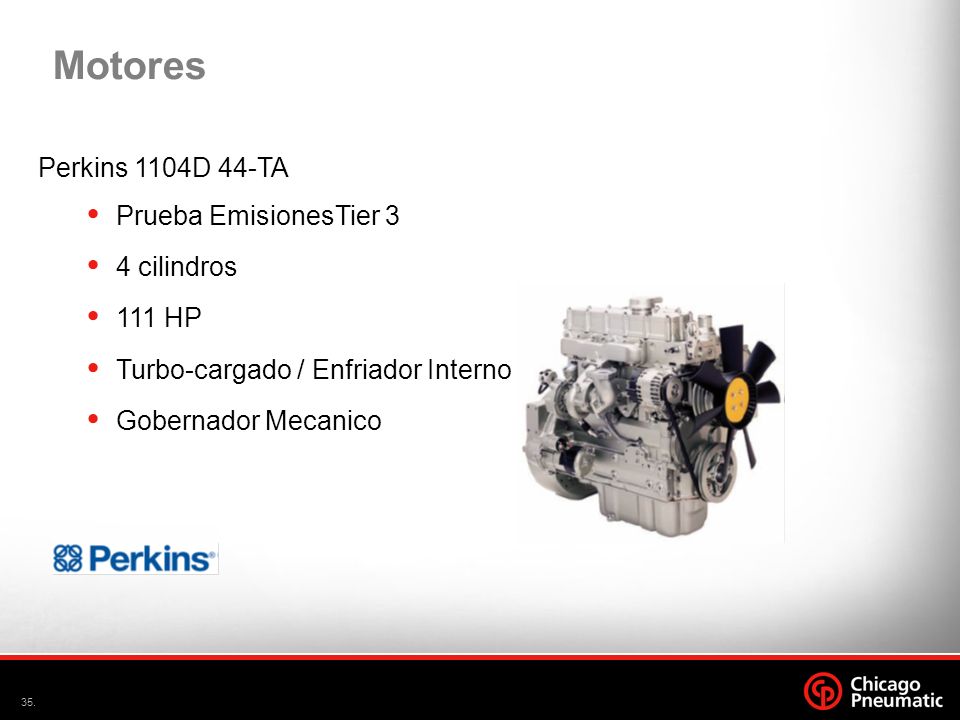

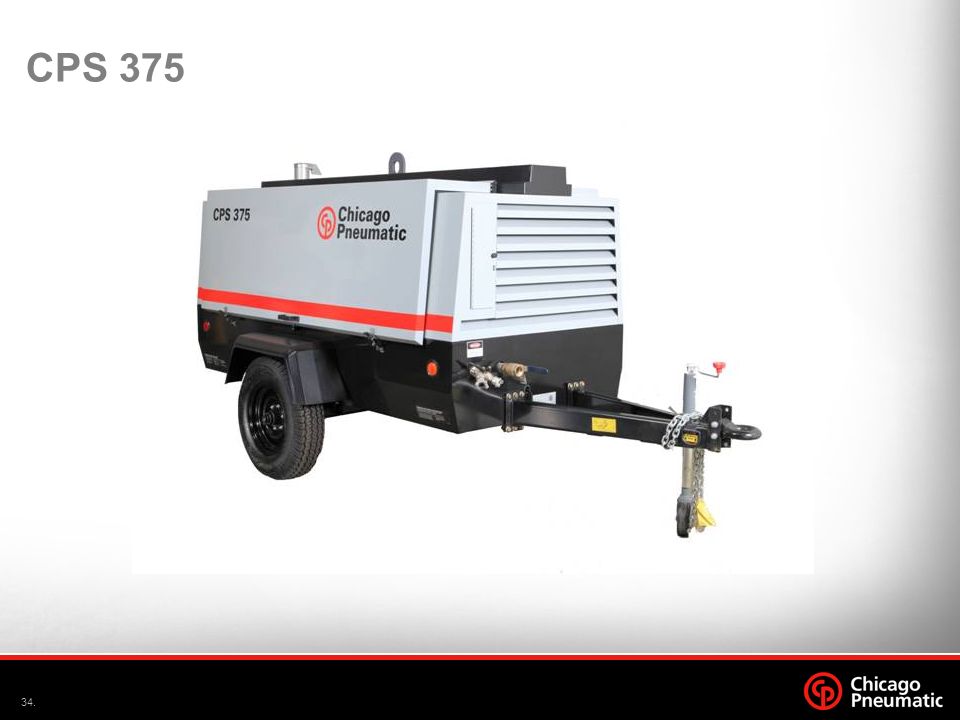

34 CPS 375

35 Motores Perkins 1104D 44-TA Prueba EmisionesTier 3 4 cilindros 111 HP
Turbo-cargado / Enfriador Interno Gobernador Mecanico

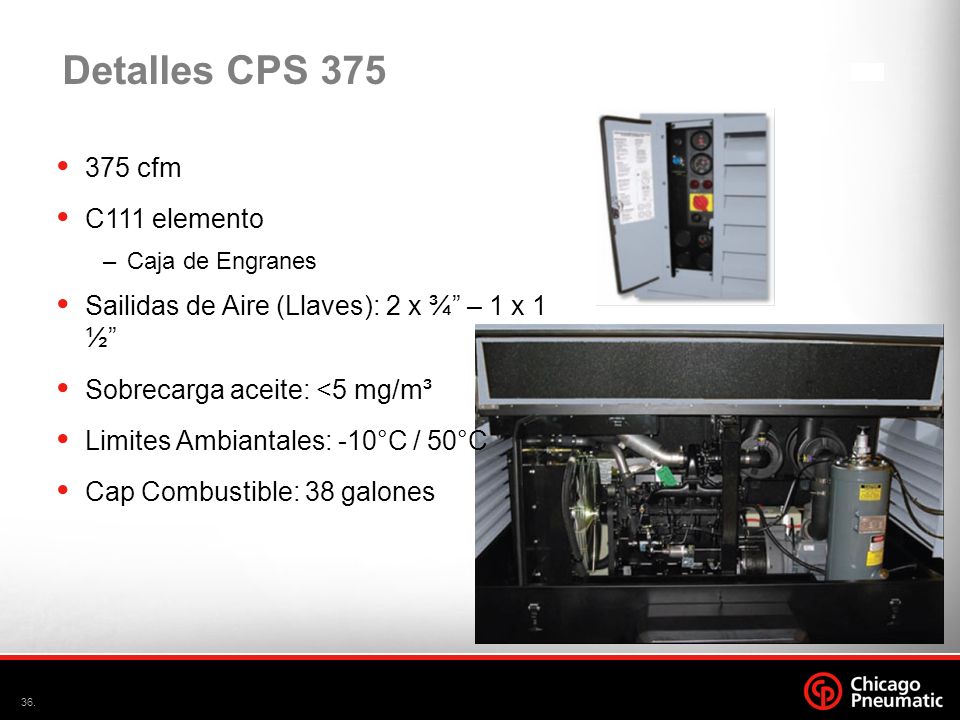

36 Detalles CPS 375 375 cfm C111 elemento
Caja de Engranes Sailidas de Aire (Llaves): 2 x ¾” – 1 x 1 ½” Sobrecarga aceite: <5 mg/m³ Limites Ambiantales: -10°C / 50°C Cap Combustible: 38 galones

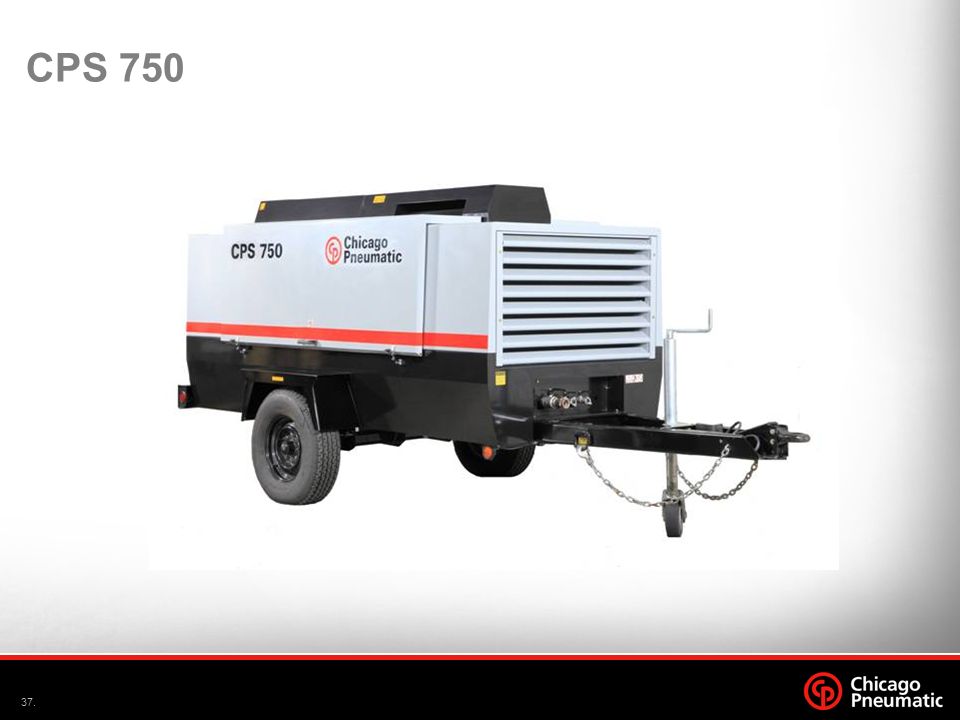

37 CPS 750

38 Motor CAT C6.6 acert Prueba Emisiones Tier 3 6 cilinros en linea
200 HP Turbo-cargado / Enfriador Interno Gobernador Electrico

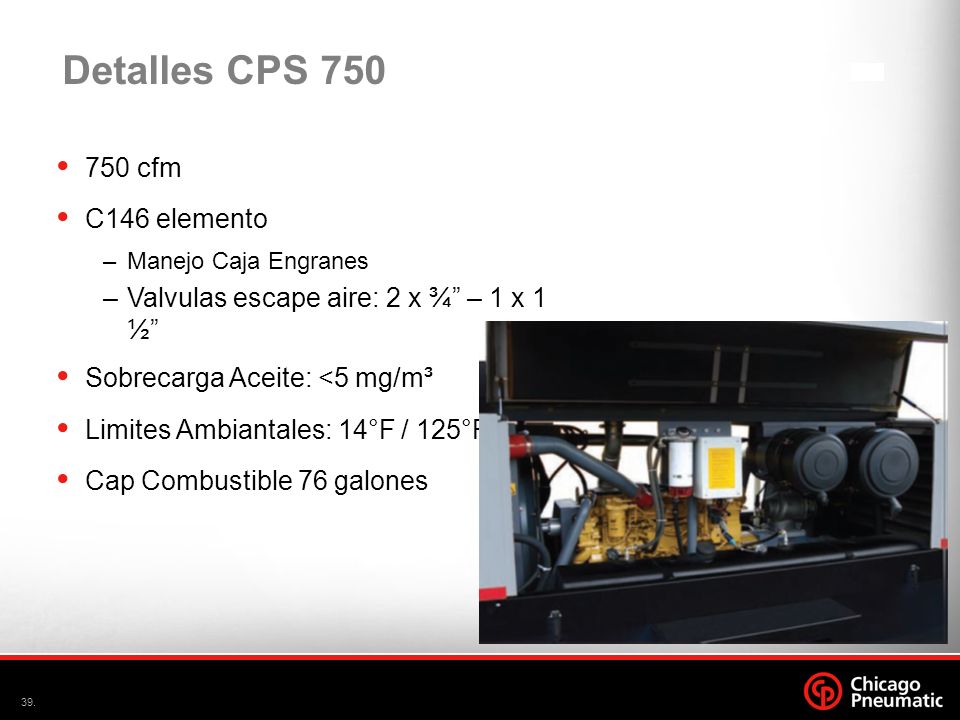

39 Detalles CPS 750 750 cfm C146 elemento
Manejo Caja Engranes Valvulas escape aire: 2 x ¾” – 1 x 1 ½” Sobrecarga Aceite: <5 mg/m³ Limites Ambiantales: 14°F / 125°FC Cap Combustible 76 galones

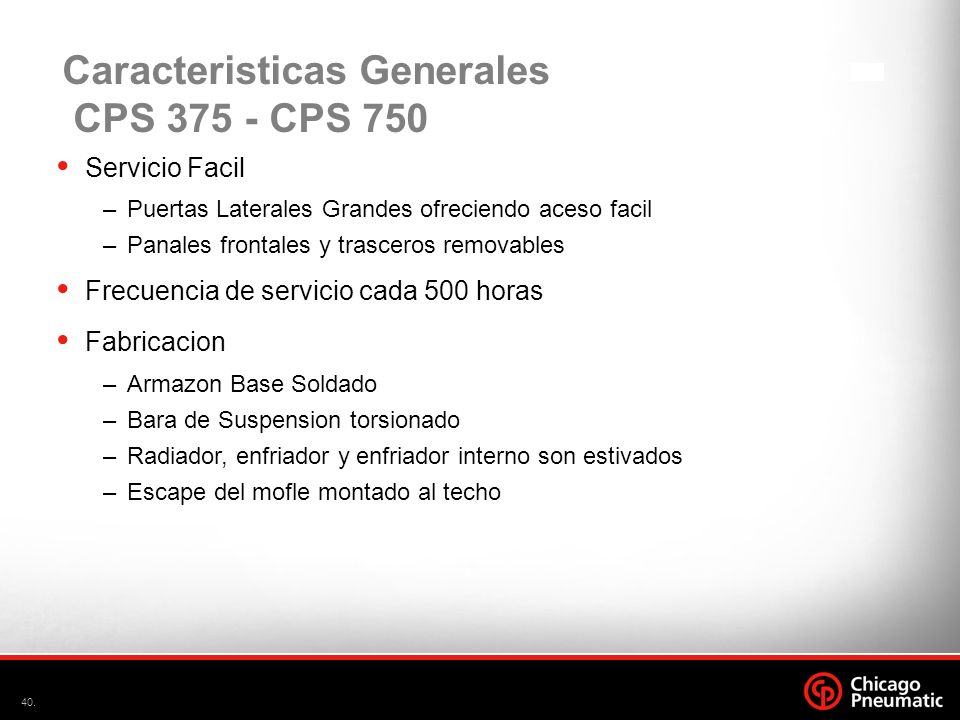

40 Caracteristicas Generales CPS 375 - CPS 750
Servicio Facil Puertas Laterales Grandes ofreciendo aceso facil Panales frontales y trasceros removables Frecuencia de servicio cada 500 horas Fabricacion Armazon Base Soldado Bara de Suspension torsionado Radiador, enfriador y enfriador interno son estivados Escape del mofle montado al techo

41 Preguntas ?

42 Gracias por Su Atencion

43 High-performance tools and compressors. Designed for you !
