CLASE MAGISTRAL 9 DE MARZO
Nancy Estefanía Casas Grupo 11. Cód.:
2

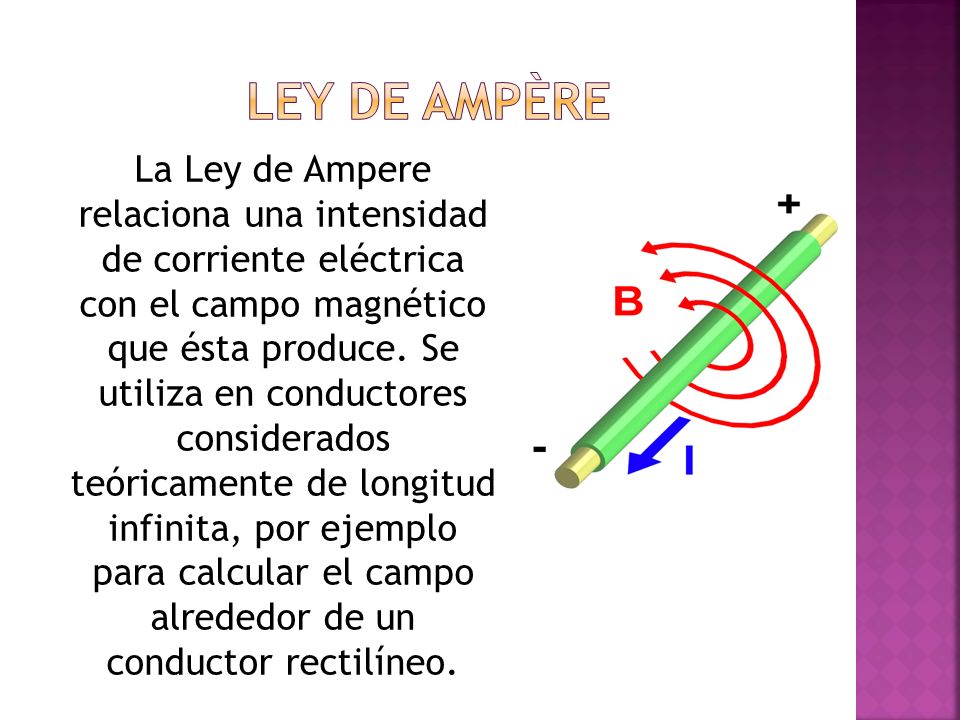

LEY DE AMPÈRE La Ley de Ampere relaciona una intensidad de corriente eléctrica con el campo magnético que ésta produce. Se utiliza en conductores considerados teóricamente de longitud infinita, por ejemplo para calcular el campo alrededor de un conductor rectilíneo.
3

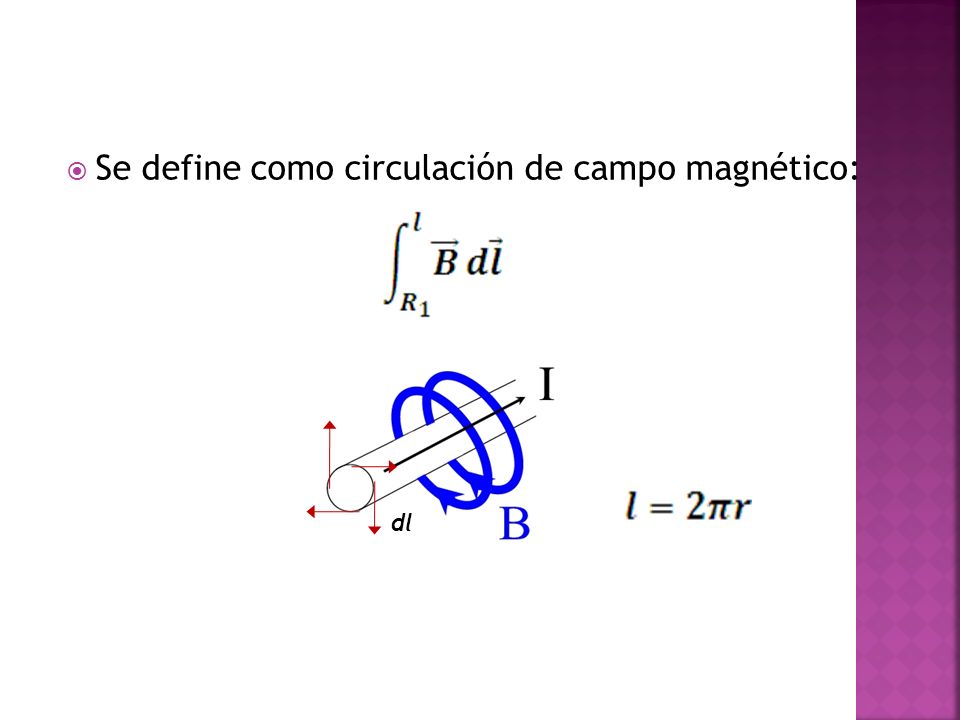

Se define como circulación de campo magnético:
dl
4

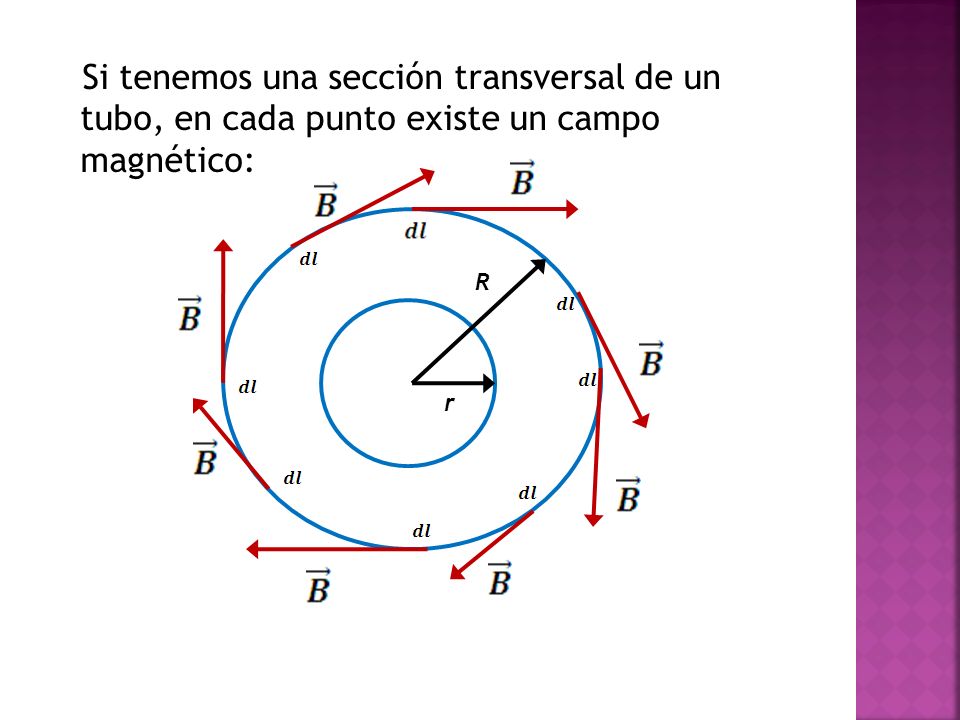

Si tenemos una sección transversal de un tubo, en cada punto existe un campo magnético:
5

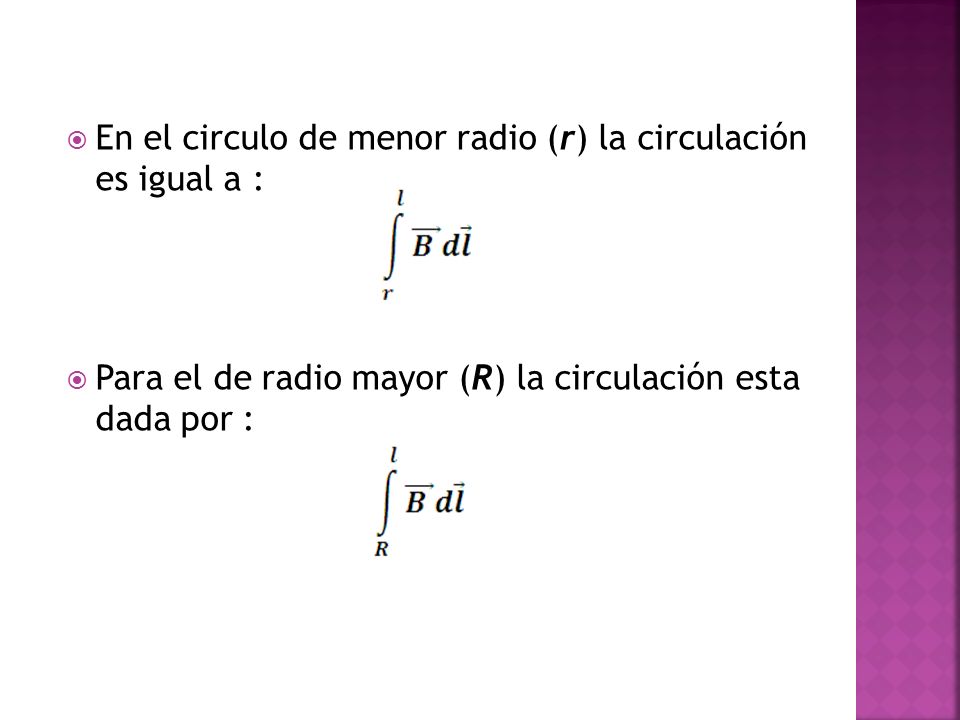

En el circulo de menor radio (r) la circulación es igual a :
Para el de radio mayor (R) la circulación esta dada por :
6

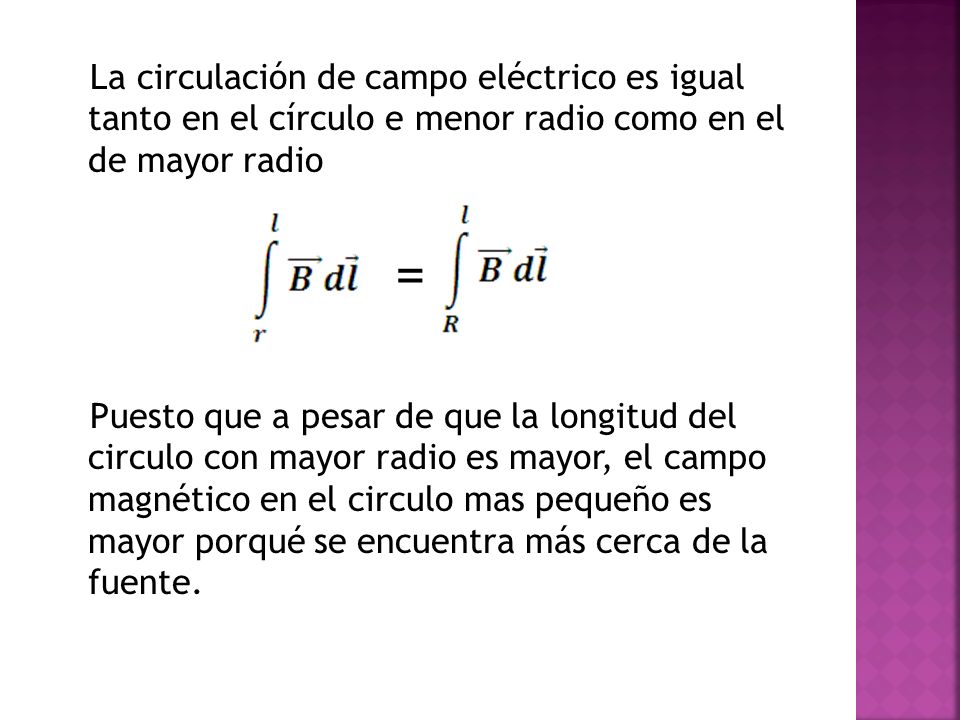

La circulación de campo eléctrico es igual tanto en el círculo e menor radio como en el de mayor radio = Puesto que a pesar de que la longitud del circulo con mayor radio es mayor, el campo magnético en el circulo mas pequeño es mayor porqué se encuentra más cerca de la fuente.
7

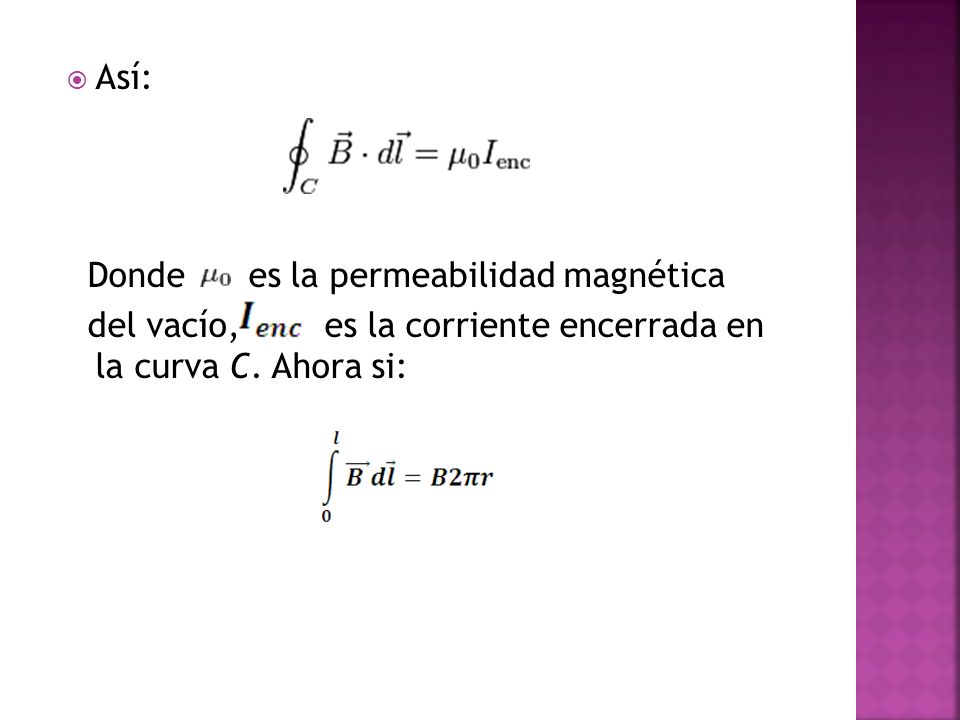

Así: Donde es la permeabilidad magnética del vacío, es la corriente encerrada en la curva C. Ahora si:
8

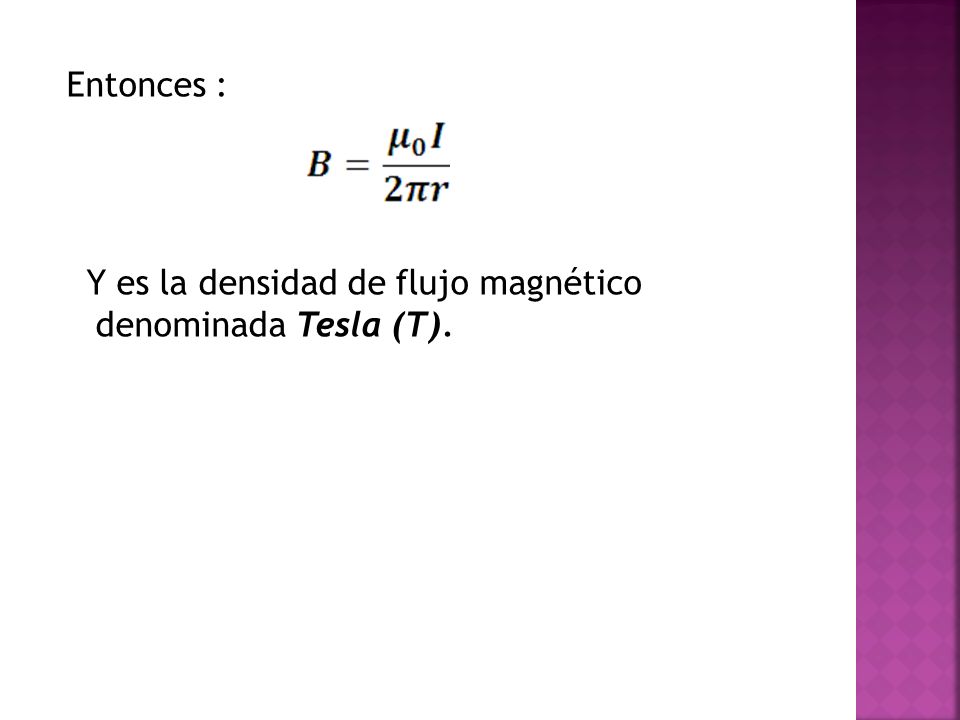

Entonces : Y es la densidad de flujo magnético denominada Tesla (T).
