Servicio de Ingeniería de Producción y Yacimientos.

Presentación del tema: "Servicio de Ingeniería de Producción y Yacimientos."— Transcripción de la presentación:

1 Servicio de Ingeniería de Producción y Yacimientos

2 Servicios  Ingeniería de producción y Yacimientos  Slick-Line y Swabbing  Válvula de cierre en fondo.  PLT.  Registro GR-CCL para correlación de elementos.  Perfil de temperatura continuo.  Monitoreo y Optimización de pozos –  Seguimiento de mediciones con equipo de ecometría/Dinamometría (BM/Plunger/PCP)  Operaciones de Producción y Ensayos prolongados  Separador trifásico y bifásico.  Piletas de ensayo.  Servicio de montaje, mantenimiento y operación de AIB, Plunger, PCP.  Tree Saver, ensayos de pozos de alta presión.  Convenio con Stinger en Chile.  Provisión de coflexip, manifold, desarenador para pozos de alta presión fracturados.  Flow Back y FPDO – No convencionales

3 Bases ProdEng Allen – Río Negro General Roca – Río Negro

4 Ubicación de bases Extremo Sur Base de Operaciones Villa Punta Delgada Base Cerro Sombrero Base de Operaciones Punta Arenas Base Río Grande

5 Servicio de Ingeniería de Producción y Yacimientos

6  Historial de producción y operaciones  Potencial de zonas ensayadas  Integración de información histórica entre pozos  Integración de información histórica entre pozos vecinos utilizando Cross Sections y mapas regionales (Dinámicos y estáticos).  Programación, preparación de AFE’s, Diseño de detalles y Supervisión e Completaciones, WO, Pulling y Servicios de Rig-Less  Selección candidatos para estimulaciones ácidas o de fractura.  Diseño de estimulaciones (Fracturas/ácidos).  Supervisión de la ejecución de fracturas Servicios Ingeniería de Producción y Yacimientos

7 Estimulaciones Diseño y Supervisión de Fracturas Look-Back Propuestas de Mejoras

8 ­ Selección de candidato. ­ Diseño. ­ Montaje. ­ Seguimiento. ­ Optimización Servicios Ingeniería de Producción Sistemas de extracción

9 Servicio de Slick Line y Swabbing

10 Equipo de Slick Line 1 - Equipo Hidráulico. Doble carretel (cable 3/16” y alambre.108”) - Pluma Hidráulica, set completo de herramientas para operaciones de Slick-Line, Servicio de BU y gradientes. - Swabbing.

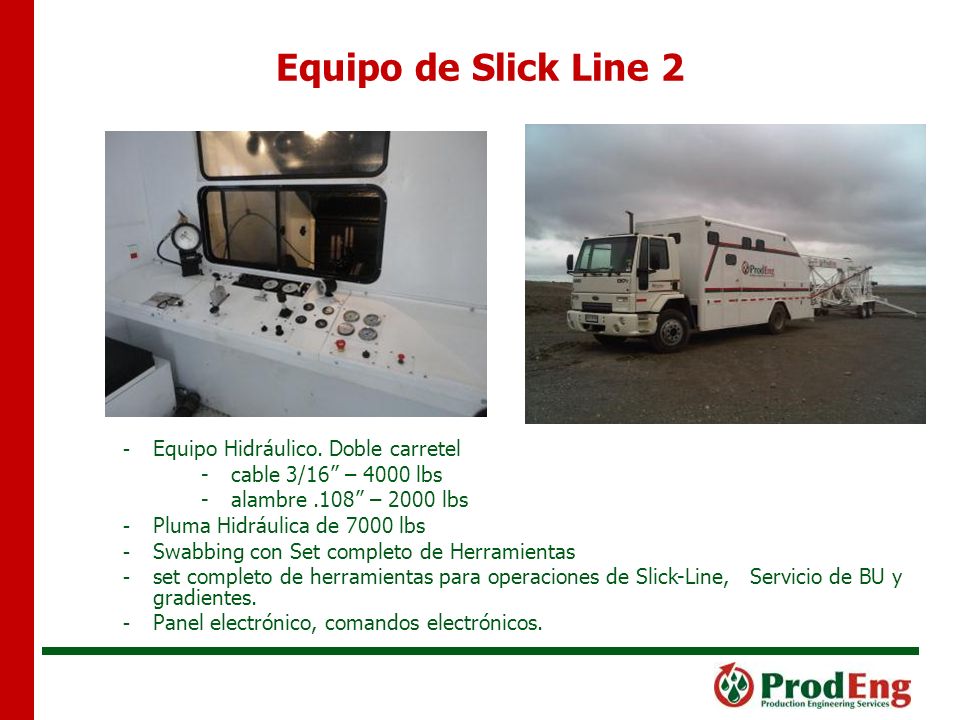

11 Equipo de Slick Line 2 - Equipo Hidráulico. Doble carretel -cable 3/16” – 4000 lbs -alambre.108” – 2000 lbs - Pluma Hidráulica de 7000 lbs - Swabbing con Set completo de Herramientas - set completo de herramientas para operaciones de Slick-Line, Servicio de BU y gradientes. - Panel electrónico, comandos electrónicos.

12 Equipo PSW 1 Cable 9/16” Equipo Hidráulico Acoplamiento directo bomba-motor Control electrónico Peso Profundidad Velocidad de bajada y de subida constante Cabina climatizada para operación 24 horas Sistema de seguridad de arribo de cable a superficie Pileta de ensayo de 15 m3 autotransportable Laboratorio de ensayo de campo

13 Equipo de Slick Line 3 - Equipo Hidráulico. Doble carretel - Pluma Hidráulica de 11,000 lbs - Set completo de herramientas para operaciones de Slick-Line, Servicio de BU y gradientes y Servicio de Wire-Line - Panel electrónico, comandos electrónicos. - ACTUALMENTE OPERANDO EN ARGENTINA. ARRIBO A CHILE EN OCTUBRE 2015

14 Servicio de PLT/ILT

15 Interpretación de PLT.  Integración e interpretación de datos:  Prodeng utiliza el software Emeurade para la interpretación y análisis de la información, entregando un perfil de producción/Inyección en formato imagen y formato.las.

16 Servicios de monitoreo y seguimiento de pozos Equipo de ecometría/Dinamometría

17 Carga sobre varillas, % según Goodman. Carta de superficie y de fondo Análisis de torque Balanceo de equipo Prueba de válvulas Servicios de monitoreo y seguimiento de pozos Equipo de ecometría/Dinamometría

18 Servicio de Ingeniería de Producción y Yacimientos AIBH Aparato Individual de Bombeo Hidráulico Fabricado y Operado por ProdEng

19 Elementos del AIBh Cilindro con pedestal Unidad de potencia AIBH 30-120 ­ Carga máxima: 30,000 lbs ­ Carrera: 0 a 120 in ­ GPM: 0 a 5 GPM

20 Ventajas de AIBH  Seguridad ­ No posee elementos rodantes. ­ Evita movimiento de cargas pesadas en altura. ­ No requiere maniobras sobre viga maestra. ­ No requiere maniobras de contrabalanceo utilizando equipo pesado.  Instalación: ­ Montaje en 3 horas, sin equipos pesados. ­ No requiere preparación de terreno ni instalación de bases. ­ La reducción de los pesos y los tiempos de instalación, reduce el costo de instalación. ­ No requiere vientos de sujeción (Cilindro de baja altura)  Operación: ­ Debido a la tecnología aplicada, se puede modificar la velocidad de ascenso, descenso y la velocidad de cambio de sentido en el PMI y en el PMS, y se reducen sustancialmente los esfuerzos en las varillas. ­ Cambio de régimen de bombeo operado desde panel. ­ Cambio de carrera moviendo sensores de fin de carrera. ­ Las bajas velocidades reducen la fricción en varillas. ­ Es posible la instalación de rotador de varillas convencional. ­ Es posible medición de dina/Sonolog convencional. ­ Es posible el espaciado de pozo en forma convencional. (Sin golpear boca de pozo) ­ Posee protecciones por exceso de carga en vástago, carga baja en vástago, rotura de mangueras, etc.

21 Fotos de instalación en PP-8 (Actualmente en Central Resources)

22 Aplicaciones  Deliquificación en pozos de Tight Gas.  Instalación en pozos Shale Oil.  Reactivación de pozos de bajo caudal.  Reactivación de pozos remotos.  Reemplazo de equipos grandes en pozos de bajo caudal

23 Servicio de Optimización de ASL ENAP 2013-2014-2015

24 Evolución de Producción y Potencial Tierra del Fuego SLA - ENAP Eficiencia promedio: 82%

25 Evolución de Producción promedio mensual Producciones promedios mensuales (m3/d) Mes Promedio petróleo mensual Promedio agua mensual abr-1399.69331.0 may-13126.34398.2 jun-13123.34468.2 jul-13130,27517.9 ago-13151.05640.0 sep-13152.9593.6 oct-13143627.0 nov-13146.9649.6 dic-13157.6734.1 ene-14153.2746.6 feb-14157,8779.5 mar-14198,8744.5 abr-14224729.8 May-14194.4761 Jun-14196763

26 Provisión, montaje y mantenimiento de AIB

27 Servicio de montaje de AIB  Personal con más de 20 años de experiencia en montaje de equipos. Equipo SIAM Mendoza Argentina Equipo LUFKIN Chile - Geopark Equipo SENTRY PRODENG Chile – Geopark Equipo AMPSCOT Chile - Apache Equipo LUFKIN Chile – ENAP

28 Tree-Saver

29 Descripción Tree-Saver hidráulico para conexión en boca de pozo para proteger el árbol de producción en estimulaciones y bombeo de diferentes fluidos y arenas de fractura

30 Operación con Tree-Saver en Chile y en Argentina

31 FPDO Frac Plug Drilling Out No Convencional Shale Oil & Gas

32 Operación FPDO #1 Operación en pozo LOC-56 (Loma de La Lata – Shale Oil) – (Marzo – 2013) FPDO Baker

33 Foto equipo montado para operación

34 Pileta de recirculación Soporte a CT - YPF

35 Well-Testing

36 Equipamiento de testing  Separador trifásico de 32” x 10’ Serie ANSI 600 ­ Registrador Flow-Boss con puente de 4”. ­ Másico Emerson de 3/4” en salida de petróleo. ­ Registrados magnético de 1” en salida de agua. ­ Montado para telemedición y telesupervisión.

37 Equipamiento de testing  Separador trifásico de 30” x 10’ Serie ANSI 600 ­ Caudal de gas a 1000 psi y alto nivel de líquido : 900.00 m3/d ­ Caudal de líquido con 1 min. TR: 800 m3/d ­ Presión de trabajo máxima: 1280 PSI

38 Equipos de testing (Chile) Separadores trifásicos:  Capacidad hasta 300 Mm3/d de caudal de gas y 150 m3/d de líquido  Presión de operación 52 kg/cm2 de ensayo Piletas de ensayo de 30 m3 Piletín de 4 m3 Golpeador con placa de choque para fluidos erosivos

39  Separador 36” x 10´ - bifásico 600. ­ Registrador Scanner 2000 con puente de 3” daniel. ­ Másico Emerson de 1” con NOP para medición de líquido y corte de agua. Equipamiento Well-Testing

40  Separador trifásico de 32” x 10’ Serie ANSI 600 ­ Registrador Flow-Boss con puente de 4”. ­ Másico Emerson de 3/4” en salida de petróleo. ­ Registrados magnético de 1” en salida de agua. ­ Montado para telemedición y telesupervisión. Equipamiento Well-Testing

41 FPDO #2

42 Servicio de Zipper Manifold

43 Configuración para 4 pozos

44 Ventajas del Zipper Manifold  Mayor seguridad en las operaciones. Válvulas con actuador hidráulico.  Menor espacio para el montaje con la posibilidad de conectar 3 a 5 pozos en forma simultánea.  Se puede realizar la prueba de presión del conjunto.  Se reducen los tiempos de Montaje / Desmontaje y movimiento del equipo.  Menos cantidad de Chiksan para el montaje, menos riesgo de perdidas de fluido.  Menor tiempo para prueba de presión previo a las fracturas. Se puede hacer la prueba para todo el conjunto.  Mas seguro y rápido el cambio de pozo para seguir fracturando.  Mas seguridad y orden en la locación.  Diferentes configuraciones adaptables a las distancias entre pozos.

45 Hitos importantes de ProdEng Sistemas de extracción Sep- 2009 Servicio de testing Sep- 2010 Constitución de sociedad Mar-2009 Slickline Chile Jul-2009 Slickline Argentina ene- 2010

46 Hitos importantes de ProdEng SL - 2 Sep- 2011 Base Villa O’higgins Dic-2010 Camión Pluma (Montaje) Ago-2011 Base Punta Arenas Ago-2011 PLT completo Mar - 2012 Equipos UAF Nov-2011

47 Hitos importantes de ProdEng Tree Saver 1 Dic-2012 Comienzo Rig-Less GPK ENE-2013 Primer Contrato Operación AIB - ENAP Mar-2013 Segundo Contrato Operación AIB - ENAP Mar-2014 Ampliación Base Punta Arenas SEP-2013 Contrato Baker Hughes FPDO Argentina Equipo Swabbing Jul-2014

48 Hitos importantes de ProdEng Argentina Base Allen Ene-2014 FPDO #1 Mar-2014 Contrato con Baker Servicio Soporte CT YPF FPDO #2 Arribo Sep-2014 Separadores 1440 /2200 Fabricación e instalación AIBH propio Abril-2014 FPDO #3 Arribo Agosto-2015 FPDO #2 Contrato Halliburton Mar-2015

49 Nuestros Clientes ProdEng es una compañía con más de 6 años de experiencia participando en el mercado de Ingeniería de Producción y Operaciones de Proucción en servicios de Ingeniería, Operación de Yacimientos, Flow-Back, Well-Testing, Tree-Saver y Frac well head en Chile y Argentina.
