1 Eficiencia Energética Fichas Técnicas

2 Prácticas y medidas de eficiencia energética 1.- Sistema de Bombeo agrícola de alta eficiencia. 2.- Rehabilitación de Cámaras de Refrigeración. 3.- Sustitución de equipos de refrigeración por los de tipo Chiller. 4.- Paquetes de eficiencia energética.

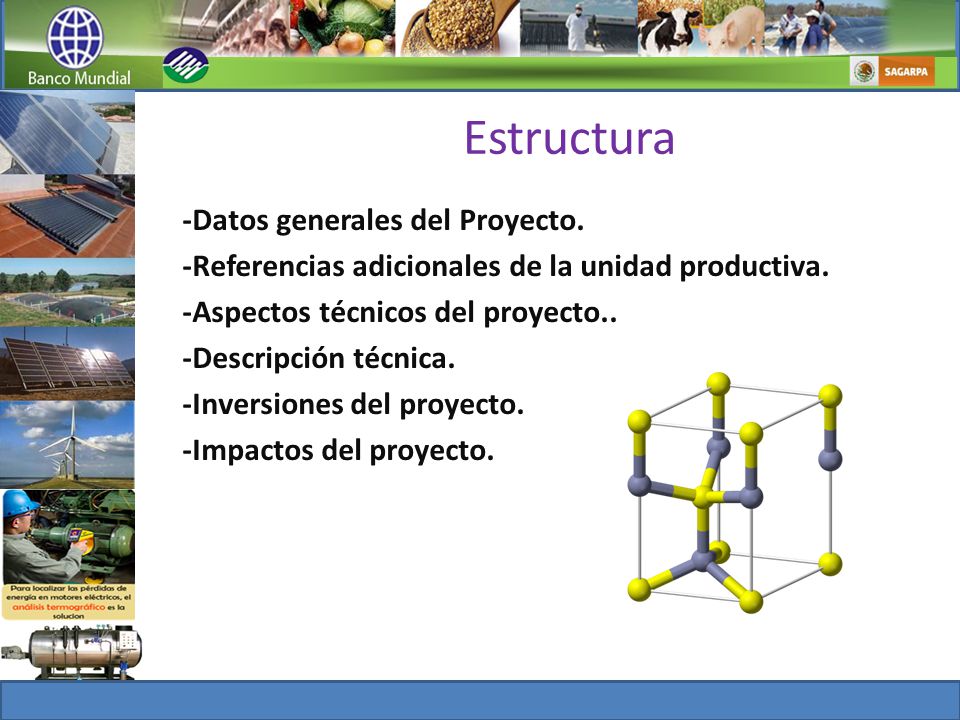

3 Estructura -Datos generales del Proyecto. -Referencias adicionales de la unidad productiva. -Aspectos técnicos del proyecto.. -Descripción técnica. -Inversiones del proyecto. -Impactos del proyecto.

4 Ficha Técnica 1.- Sistema de Bombeo agrícola de alta eficiencia

5 Aspectos técnicos del proyecto 6.- Objetivo del Proyecto Reducir los consumos de energía eléctrica al sustituir la motobomba actual por otra más eficiente

6 7.- METAS Y/O BENEFICIOS DEL PROYECTO Meta 1: Reducir el consumo de energía eléctrica en 51,663 kWh anuales. Meta 2: Reducir la emisión de gases de efecto invernadero (GEI) en 15.40 Ton C02-año. Meta 3: Percibir ahorros económicos de hasta $45,988.

7 8.- ASPECTOS TÉCNICOS DEL PROYECTO DE EFICIENCIA ENERGÉTICA 8.1.- ACCIÓN DE MEDIDAS Y PRÁCTICAS DE AHORRO ENERGÉTICO (Marque con una X )

8 8.2.- DESCRIPCIÓN TÉCNICA DEL SISTEMA DE BOMBEO ACTUAL 8.2.1.- CARACTERÍSTICAS DE LA BOMBA a) Marca _____________ b) Tipo C) Flujo m3/s d) Diámetro de la tubería de columna m e) Diámetro de succión m X Vertical Sumergible Vertical no sumergible 0.004 0.1016

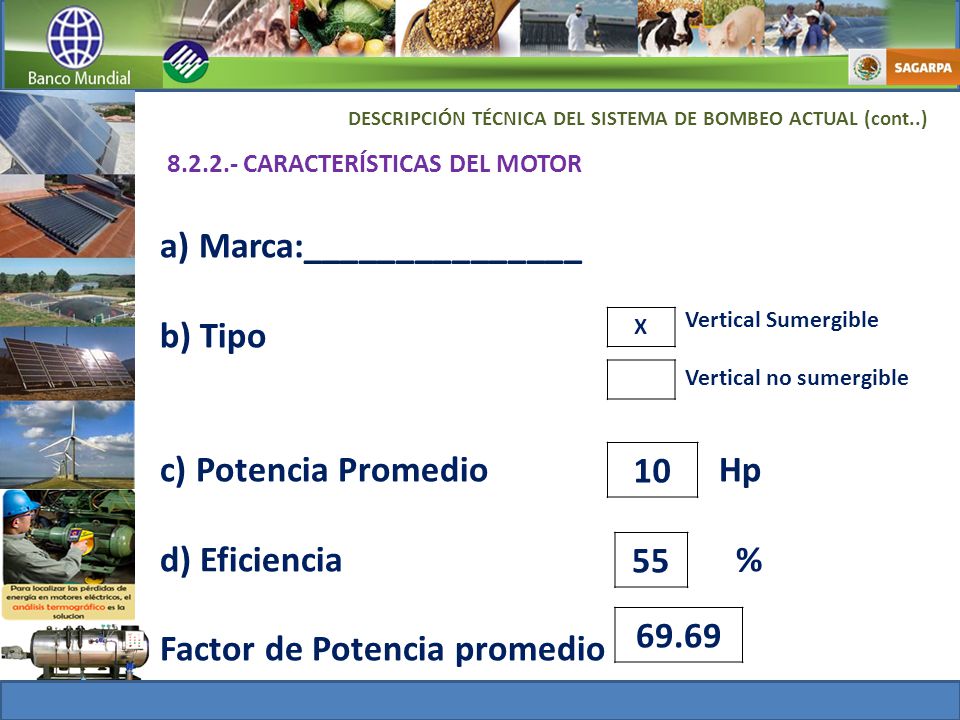

9 a) Marca:_______________ b) Tipo c) Potencia Promedio Hp d) Eficiencia % Factor de Potencia promedio DESCRIPCIÓN TÉCNICA DEL SISTEMA DE BOMBEO ACTUAL (cont..) 8.2.2.- CARACTERÍSTICAS DEL MOTOR X 10 Vertical Sumergible Vertical no sumergible 55 69.69

10 8.2.3.- DIMENSIONAMIENTO 8.2.3.1.- MEDICIONES ELÉCTRICAS Fecha y hora de Medición 07/12/2011 12:37 Parámetros Fase 1Fase 2Fase 3Promedio Tensión (V) 228.2229231229.40 Corriente (A) 23.421.723.422.83 Factor de Potencia 69.69 69.969.69

11 8.2.3.2.- CALCULO DE LA CARGA DINÁMICA TOTAL DEL SISTEMA DE BOMBEO A) Volumen de Agua necesaria por día (lit/día)152,784 B) Diámetro interno de la tubería (mm)101.6 C) Presión a la descarga (mca)0.0001 D)Nivel Estático (m)48.0 E) Abatimiento (m)12.0 F) Altura de Descarga (m)0.0 G) Recorrido adicional de tubería (m)63.0 H) Factor de Fricción (decimal)0.0163 I) Flujo (m3/s)0.004 J) Carga Estática (m)60.0 K) Recorrido total de tubería (m)123 L) Carga por fricción (m)2.0 M) Carga Dinámica Total (m)62.0 No. de Título de concesión: 07ZAC112820/36AMGE98. Volumen máximo de extracción: 200,000 m3/año

12 8.2.3.- DIMENSIONAMIENTO (continuación) 8.2.4 TIEMPO DE OPERACIÓN A) Horario de Operación (hr/día)10.5 B) Días de Operación7 C) Semanas de Operación al año52 D) Horario de operación (hr/semana)74 E) Horario de Operación (hr/año)3,862 F) Días Operación364

13 8.2.3.- DIMENSIONAMIENTO (continuación) 8.2.5.- ANÁLISIS ENERGÉTICO DEL SISTEMA ACTUAL Potencia Eléctrica (KW) Potencia Hidráulica (kW) Eficiencia del sistema (%) Consumo (KWh/año) 6.322.4338.4824,418.03

14 8.2.6- HISTORIAL DE CONSUMO DE ENERGÍA ELÉCTRICA (LLENAR SÓLO LA TARIFA Mes Demanda Facturable (KW) Consumo de Energía (kWh) Precio por energía ($/kWh) Precio por demanda ($/KW) Pago total ($) Nov-1002,0350.522901,064.10 Dic-1002,0410.52301,078.06 Ene-1101,9000.528201,059.06 Feb-1102,0050.557401,124.20 Mar-1101,8500.56070760.5 Abr-1101,3500.566301,139.75 May-1102,0360.563001,155.34 Jun-1102,380.566901,151.21 Jul-1102,300.567101,155.47 Ago-1102,0350.567801,410.38 Sep-1102,4800.568701,488.87 Oct-1102,6180.5690014,89.64 Total024,4180.56994013,634.16

15 8.3.- DESCRIPCIÓN TÉCNICA DEL SISTEMA DE BOMBEO PROPUESTO 8.3.1.- CARACTERÍSTICAS DE LA BOMBA a) Marca GROUNFOS b) Tipo C) Flujo m3/s d) Altura Máxima m e) Eficiencia de la Bomba m X 0.012 0.1016 f) Diámetro de succión m g)Diámetro en la columna m 0.1574 0.0762 Vertical Sumergible Vertical no sumergible

16 a) Marca: GROUNDFOS c) RPM c) Potencia Promedio Hp d) Eficiencia % e)Horas de Operación hr/año DESCRIPCIÓN TÉCNICA DEL SISTEMA DE BOMBEO ACTUAL (cont..) 8.3.2.- CARACTERÍSTICAS DEL MOTOR 10 84 4253 3489

17 8.2.3.- DIMENSIONAMIENTO (continuación) 8.3.3.- POTENCIA DEMANDAD POR LA NUEVA BOMBA (EN LA FLECHA) Carga Dinámica Total (m) Potencia Hidráulica (kW) Eficiencia de la Bomba(%) Potencia en la Flecha 627.307210.20 8.3.4.- CARACTERÍSTICAS DE OPERACIÓN DEL NUEVO SISTEMA Potencia Motor propuesto (hp) Eficiencia del Motor Potencia Eléctrica (KW) Eficiencia Sistema Consumo (kWh) 258412.1560.0651,662.52

18 8.4.- INSTALACIÓN DE VARIADORES DE POTENCIA Carga (%) Potencia sin variador (KW) Potencia con variador (KW) Ahorro (KW) Consumo (KWh) % de ahorro

19 8.5.- ANALISIS ENERGÉTICOS, ECONÓMICOS E INDICADORES (Si el sistema propuesto es mayor que el sistema actual, pasar a la tabla 8.5) Sistema Potencia Total (KW) Consumo anual de energía (kWh) Precio promedio ($/kWh) Total (S)m3/año$/m3 Actual 6.3224,418 0.55 13,45955,6130.24 Propuesto 12.14751,66328,476183,7300.15 Ahorros 8.5.-AHORROS ENERGÉTICOS Y ECONÓMICOS POR ÍNDICES ENERGÉTICO Sistema Índice Energético (KWh/m3) Extracción de agua del nuevo sistema (m3/año) Consumo de Energía (kWh) Precio promedio ($/kWh) Pago Total ($/año) Actual 0.44 183,729.60 80,669.70 0.55 44,463.99 Propuesto 0.2851,662.5228,475.64 Ahorros 0.1629,007.1815,988.35

20 Documentos Anexos Requeridos Facturas Eléctricas de la Unidad Productiva un año antes de la instalación del sistema. Cotización con el desglose de conceptos y precios unitarios del Sistema. Flujos generados por los ahorros e inversiones (Incluir costos de mantenimiento y operación). Es importante recalcar que esta análisis solo estará en función de la tecnología a incorporar sin considerar los flujos financieros del agronegocio.

21 Ficha Técnica 2.- Rehabilitación de Cámaras de Refrigeración

22 8.- ASPECTOS TÉCNICOS DEL PROYECTO DE EFICIENCIA ENERGÉTICA 8.2.- ACCIÓN DE MEDIDAS Y PRÁCTICAS DE AHORRO ENERGÉTICO (Marque con una X ) Sustitución de la Cámara de Refrigeración Sustitución y/o modificaciones de aislamiento en la cámara x Cambio de Compresor Instalación y/o modificación de infraestructura para proteger la cámara de refrigeración de la radiación solar directa Otros (especificar)

23 8.3.- DESCRIPCIÓN DEL SISTEMA DE REFRIGERACIÓN ACTUAL La cámara de refrigeración trabaja con un compresor tipo pistón, el cual cuenta con 15 años de operación. Este entrega un promedio diario de 750 kW de potencia.

24 8.3.1.- Sistema de Refrigeración 8.2.3.1.- MEDICIONES ELÉCTRICAS Fecha y hora de Medición 07/12/2011 12:37 Parámetros Fase 1Fase 2Fase 3Promedio Tensión (V) 448 Corriente (A) 268 Factor de Potencia 90

25 8.2.4 TIEMPO DE OPERACIÓN A) Horario de Operación (hr/día)24 B) Días de Operación7 C) Semanas de Operación al año52 E) Total de Horas al año (hr/año)8,736 Potencia Nominal Total (KW) Toneladas de Refrigeración Total (TR/día) Tipo de Refrigerante Presión de Succión (PSI) Presión descarga (PSI) Temperatura Operación (°F) Coeficiente de Operación (COP) 748.65184.9Amoniaco28.4169.9156.107 8.3.2.- CONSUMO DE ENERGÍA ELÉCTRICA kWh - Medidos2,180,054 kWh/año Producto a refrigerarMango Cantidad de producto300 ton-producto/año Índice Energético7,266.85 kWh/ton-producto

26 8.4.- DESCRIPCIÓN DEL SISTEMA DE REFRIGERACIÓN PROPUESTO Se instalará un compresor de tipo Tornillo de alta eficiencia, el cual entregará un promedio de 935.8 kW de potencia, aumentado así su nivel de producción de 300 a 500 Ton de producto al año.

27 Potencia Nominal Total (KW) Toneladas de Refrigeración Total (TR/día) Tipo de Refrigerante Presión de Succión (PSI) Presión descarga (PSI) Temperatura Operación (°F) Coeficiente de Operación (COP) 748.65184.9Amoniaco28.4169.9156.107 8.3.2.- CONSUMO DE ENERGÍA ELÉCTRICA kWh - Medidos2,725,050 kWh/año Producto a refrigerarMango Cantidad de producto500 ton-producto/año Índice Energético5,450.10 kWh/ton-producto

28 8.2.6- HISTORIAL DE CONSUMO DE ENERGÍA ELÉCTRICA (LLENAR SÓLO LA TARIFA Mes Demanda Facturable (KW) Consumo de Energía (kWh) Precio por energía ($/kWh) Precio por demanda ($/KW) Pago total ($) Nov-100230,0800.52290120,309 Dic-100250,0560.5230130,779 Ene-110230,3500.52820121,671 Feb-110240,5000.55740134,055 Mar-110260,3800.56070145,995 Abr-110287,4500.56630162,783 May-110239,4800.56300134,827 Jun-110240,0000.56690136,056 Jul-110287,0000.56710162,758 Ago-110280,4750.56780159,254 Sep-110290,3250.56870165,108 Oct-110280,3500.56900159,519 Total03,116,4460.5699401,733,113

29 8.5.- ANALISIS ENERGÉTICOS, ECONÓMICOS E INDICADORES (Si el sistema propuesto es mayor que el sistema actual, pasar a la tabla 8.5) Sistema Potencia Total (KW) Consumo anual de energía (kWh) Precio promedio ($/kWh) Total (S)$/m3 Actual 748.652,180,054 0.56 1,210,1124,033.706 Propuesto 935.802,725,0501,512,6303,025.256 Ahorros 8.5.-AHORROS ENERGÉTICOS Y ECONÓMICOS POR ÍNDICES ENERGÉTICO Sistema Índice Energético (KWh/Ton- producto) Cantidad de producto a comparar (Toneladas) Consumo de Energía (kWh) Precio promedio ($/kWh) Pago Total ($/año) Actual 7,266.85 500 3,633,425 0.56 2,034,718 Propuesto 5,450.102,725,0501,526,028 Ahorros 1,816.75908,375508,690

30 Documentos Anexos Requeridos Facturas Eléctricas de la Unidad Productiva un año antes de la instalación del sistema. Cotización con el desglose de conceptos y precios unitarios del Sistema. Flujos generados por los ahorros e inversiones (Incluir costos de mantenimiento y operación). Es importante recalcar que esta análisis solo estará en función de la tecnología a incorporar sin considerar los flujos financieros del agronegocio.

31 3.- Sustitución de equipos de refrigeración por los de tipo Chiller. Ficha Técnica

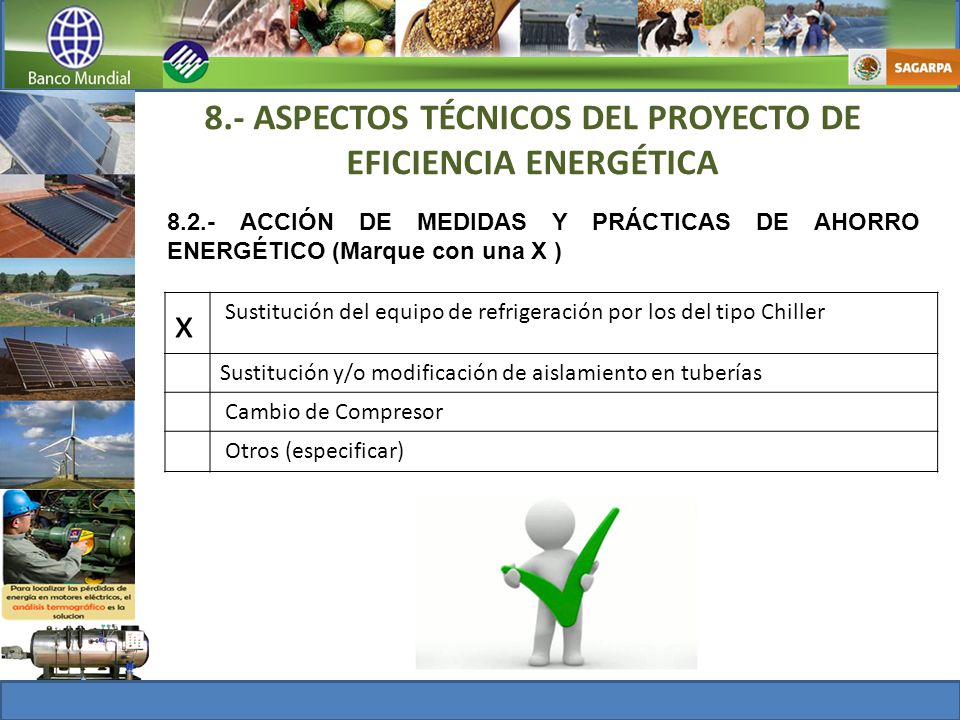

32 8.- ASPECTOS TÉCNICOS DEL PROYECTO DE EFICIENCIA ENERGÉTICA 8.2.- ACCIÓN DE MEDIDAS Y PRÁCTICAS DE AHORRO ENERGÉTICO (Marque con una X ) x Sustitución del equipo de refrigeración por los del tipo Chiller Sustitución y/o modificación de aislamiento en tuberías Cambio de Compresor Otros (especificar)

33 8.3.- DESCRIPCIÓN DEL SISTEMA DE REFRIGERACIÓN PROPUESTO Actualmente el sistema de enfriamiento de la leche es por medio de 2 tanques rancheros con capacidad de 6,000 litros y 7,600 litros respectivamente, operados por dos unidades condensadoras de pistón de 5 hp el primer tanque y dos unidades condensadoras de 10 Hp el segundo para dar un total de 30 hp y se enfrían por un evaporador que contiene el tanque, según se muestra en las siguientes fotografías.

34 8.3.1.- Sistema de Refrigeración 8.2.3.1.- MEDICIONES ELÉCTRICAS Fecha y hora de Medición 07/12/2011 12:37 Parámetros Fase 1Fase 2Fase 3Promedio Tensión (V) 448 Corriente (A) 268 Factor de Potencia 90

35 8.2.4 TIEMPO DE OPERACIÓN A) Horario de Operación (hr/día)4 B) Días de Operación7 C) Semanas de Operación al año52 E) Total de Horas al año (hr/año)1,456 Potencia Nominal Total (KW) Toneladas de Refrigeración Total (TR/día) Tipo de Refrigerante Presión de Succión (PSI) Presión descarga (PSI) Temperatura Operación (°C) Coeficiente de Operación (COP) 75.1221.803Amoniaco28.4169.946.107 8.3.2.- CONSUMO DE ENERGÍA ELÉCTRICA kWh - Medidos109,374.72 kWh/año Producto a refrigerar Leche de Vaca Cantidad de producto4,368 m3/año Índice Energético25.04 kWh/m3

36 8.4.- DESCRIPCIÓN DEL SISTEMA DE REFRIGERACIÓN PROPUESTO Se cambiará del proceso de enfriamiento de leche con la sustitución del equipo tradicional por un Chiller y torre e Intercambiador de placas, dejando a la leche a una temperatura de 3°C. Los compresores pueden llegar a un 87% de eficiencia.

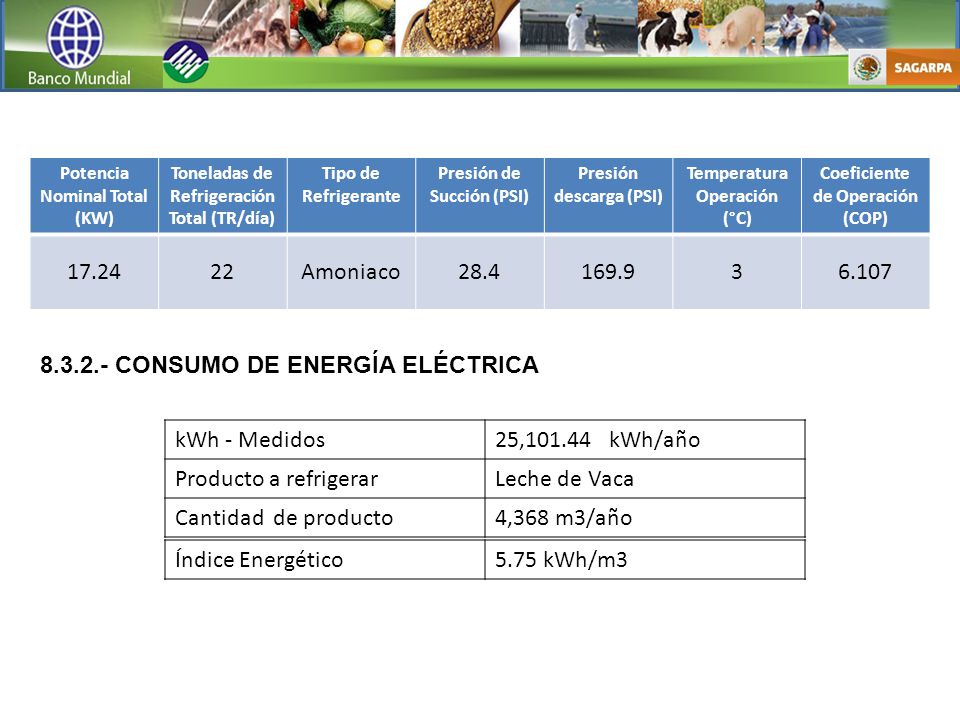

37 Potencia Nominal Total (KW) Toneladas de Refrigeración Total (TR/día) Tipo de Refrigerante Presión de Succión (PSI) Presión descarga (PSI) Temperatura Operación (°C) Coeficiente de Operación (COP) 17.2422Amoniaco28.4169.936.107 8.3.2.- CONSUMO DE ENERGÍA ELÉCTRICA kWh - Medidos25,101.44 kWh/año Producto a refrigerarLeche de Vaca Cantidad de producto4,368 m3/año Índice Energético5.75 kWh/m3

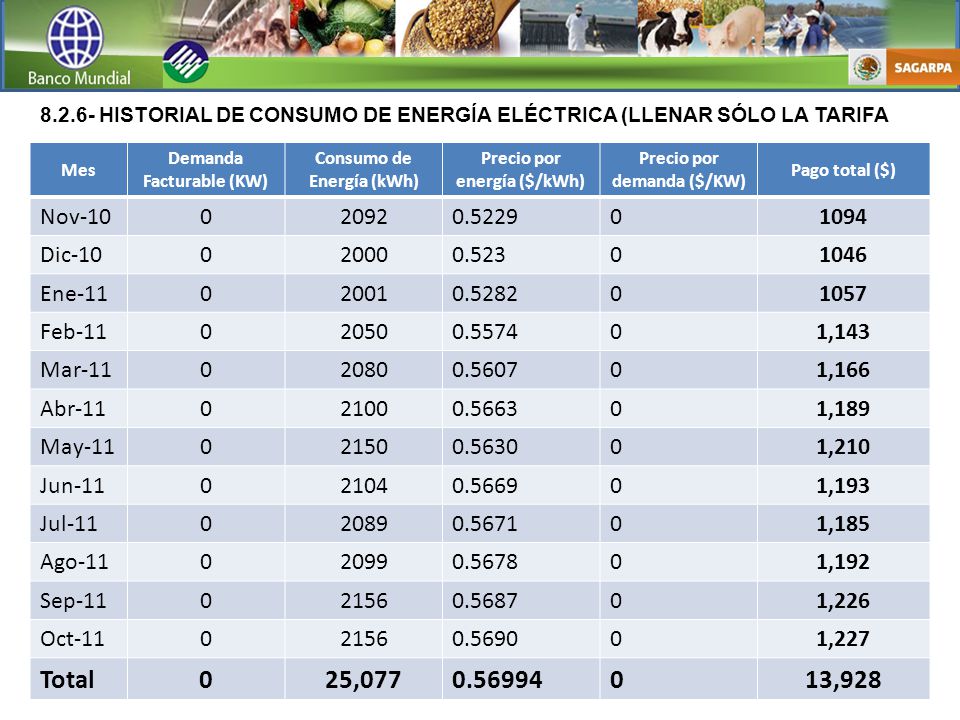

38 8.2.6- HISTORIAL DE CONSUMO DE ENERGÍA ELÉCTRICA (LLENAR SÓLO LA TARIFA Mes Demanda Facturable (KW) Consumo de Energía (kWh) Precio por energía ($/kWh) Precio por demanda ($/KW) Pago total ($) Nov-10020920.522901094 Dic-10020000.52301046 Ene-11020010.528201057 Feb-11020500.557401,143 Mar-11020800.560701,166 Abr-11021000.566301,189 May-11021500.563001,210 Jun-11021040.566901,193 Jul-11020890.567101,185 Ago-11020990.567801,192 Sep-11021560.568701,226 Oct-11021560.569001,227 Total025,0770.56994013,928

39 8.5.- ANALISIS ENERGÉTICOS, ECONÓMICOS E INDICADORES (Si el sistema propuesto es mayor que el sistema actual, pasar a la tabla 8.5) Sistema Potencia Total (KW) Consumo anual de energía (kWh) Precio promedio ($/kWh) Total (S)$/m3 Actual 75.12109,374.72 0.56 61,249.8414.02 Propuesto 17.2425,101.4414,056.805.75 Ahorros 57.8884,273.2847,193.038.27 8.5.-AHORROS ENERGÉTICOS Y ECONÓMICOS POR ÍNDICES ENERGÉTICO Sistema Índice Energético (KWh/Ton- producto) Cantidad de producto a comparar (Toneladas) Consumo de Energía (kWh) Precio promedio ($/kWh) Pago Total ($/año)

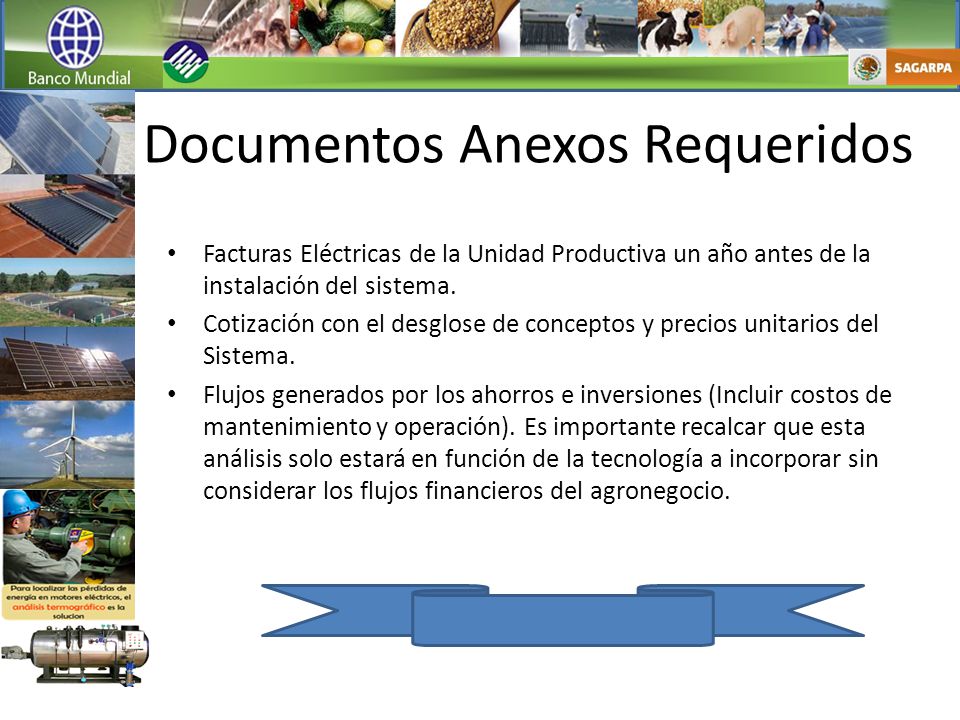

40 Documentos Anexos Requeridos Facturas Eléctricas de la Unidad Productiva un año antes de la instalación del sistema. Cotización con el desglose de conceptos y precios unitarios del Sistema. Flujos generados por los ahorros e inversiones (Incluir costos de mantenimiento y operación). Es importante recalcar que esta análisis solo estará en función de la tecnología a incorporar sin considerar los flujos financieros del agronegocio.

41 Ficha Técnica 4.-Paquetes de Eficiencia Energética

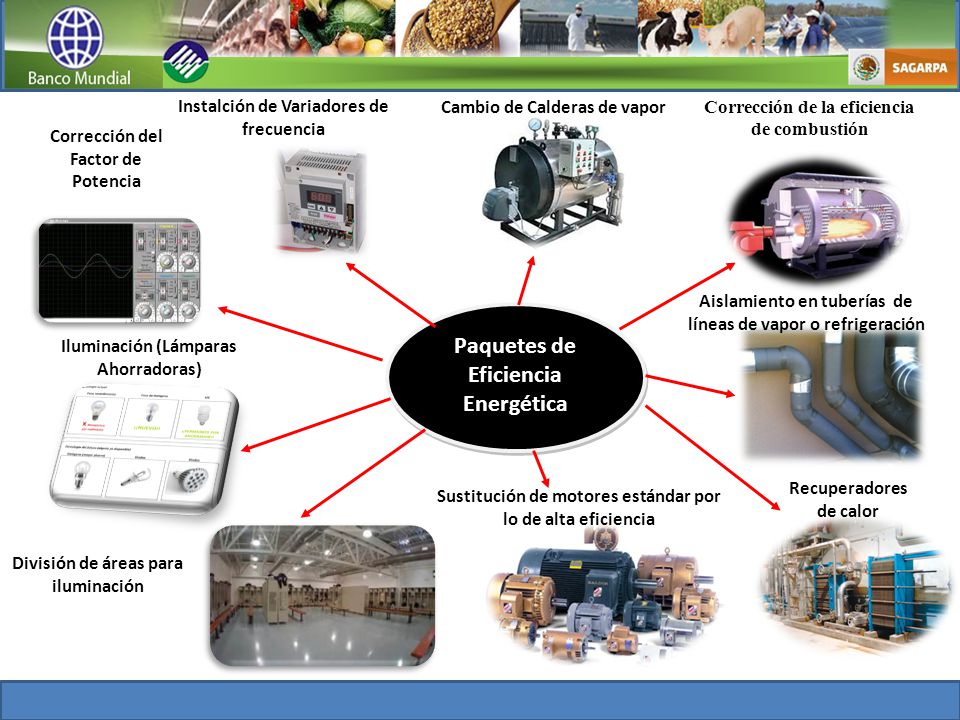

42 Paquetes de Eficiencia Energética Corrección de la eficiencia de combustión Cambio de Calderas de vaporInstalción de Variadores de frecuencia Corrección del Factor de Potencia Iluminación (Lámparas Ahorradoras) División de áreas para iluminación Sustitución de motores estándar por lo de alta eficiencia Recuperadores de calor Aislamiento en tuberías de líneas de vapor o refrigeración

43 8.- ASPECTOS TÉCNICOS DEL PROYECTO DE EFICIENCIA ENERGÉTICA

44 8.1.1- HISTORIAL DE CONSUMO DE ENERGÍA ELÉCTRICA (LLENAR SÓLO LA TARIFA CORRESPONDIENTE DE SU CONTRATACIÓN)

45

46

47

48

49

50

51

52

53

54 Documentos Anexos Requeridos Diagnóstico Energético. Facturas Eléctricas de la Unidad Productiva un año antes de la instalación del sistema. Cotización con el desglose de conceptos y precios unitarios del Sistema. Flujos generados por los ahorros e inversiones (Incluir costos de mantenimiento y operación). Es importante recalcar que esta análisis solo estará en función de la tecnología a incorporar sin considerar los flujos financieros del agronegocio.

55 FIN Gracias por su atención
