1 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur DANIEL BREUER ENRIQUE BRACCALENTE DANIEL NOHRA SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE

2 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Primera Parte: SISTEMA DE LOCACIÓN SECA. Objetivo. Ventajas. Detalles. Resultados Segunda Parte: DESHIDRATACIÓN DE CUTTING. Objetivo. Experiencia. Resultados

3 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA

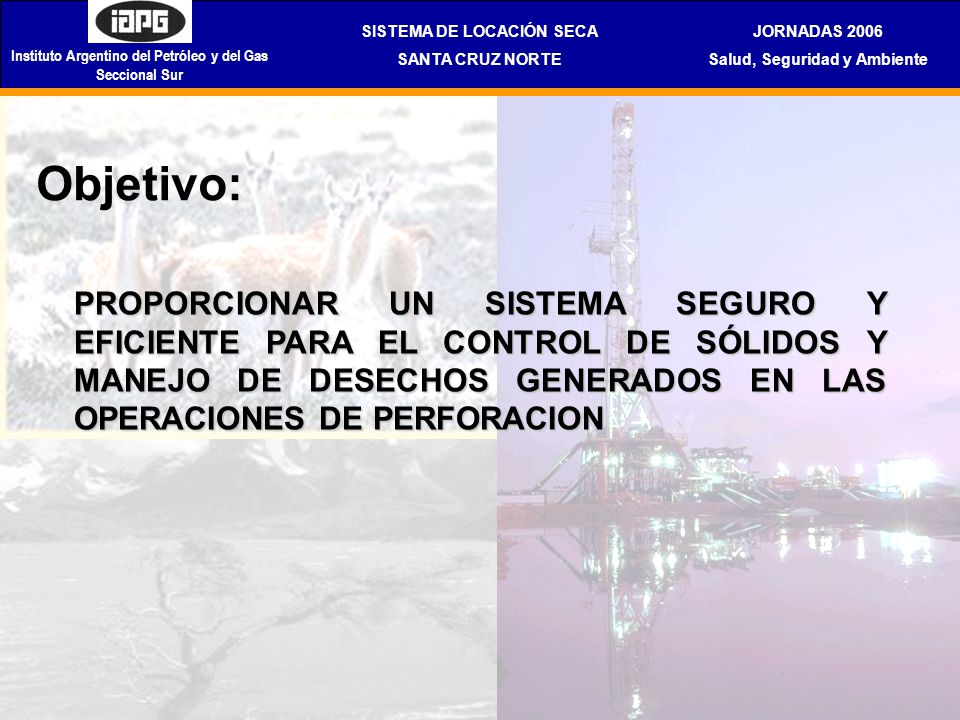

4 SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Objetivo: PROPORCIONAR UN SISTEMA SEGURO Y EFICIENTE PARA EL CONTROL DE SÓLIDOS Y MANEJO DE DESECHOS GENERADOS EN LAS OPERACIONES DE PERFORACION

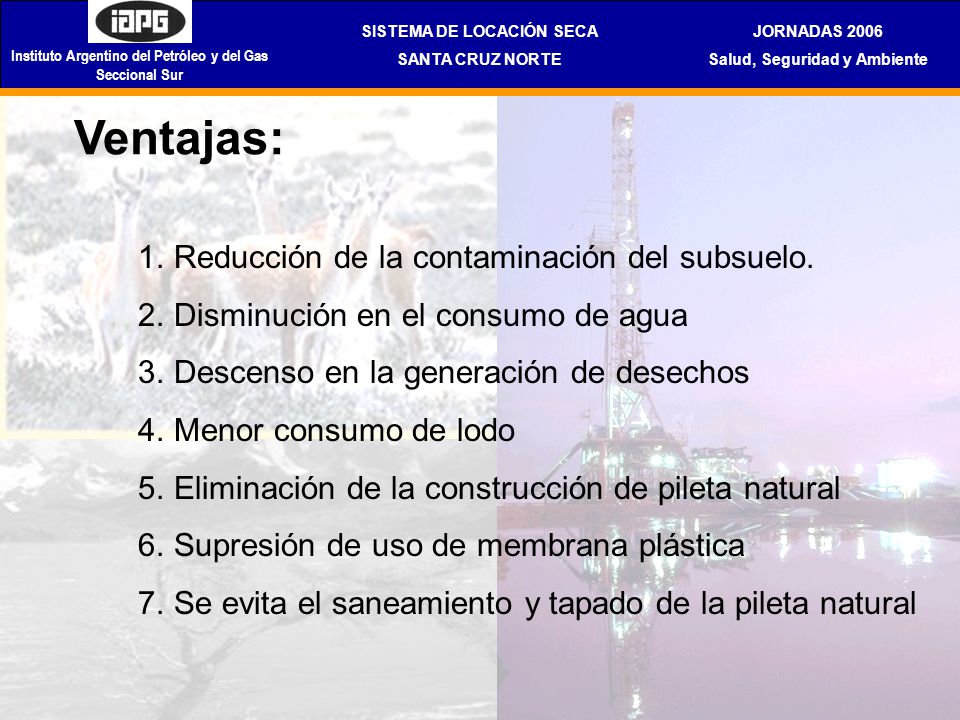

5 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur 1.Reducción de la contaminación del subsuelo. 2.Disminución en el consumo de agua 3.Descenso en la generación de desechos 4.Menor consumo de lodo 5.Eliminación de la construcción de pileta natural 6.Supresión de uso de membrana plástica 7.Se evita el saneamiento y tapado de la pileta natural Ventajas:

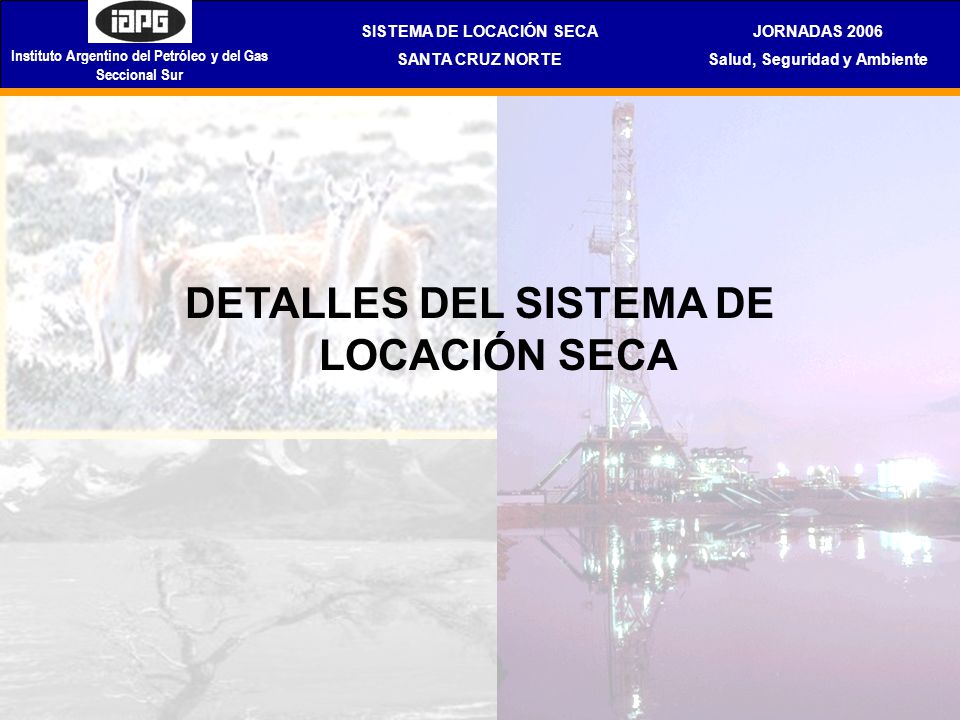

6 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur DETALLES DEL SISTEMA DE LOCACIÓN SECA

7 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur PILETA NATURAL Zarandas Sistema Convencional Lodo final de Pozo Hidrociclones Purgas Decantadora Centrífuga

8 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Sistema Locación Seca Zarandas Principales Lodo final de Pozo Hidrociclones Lodo recuperado Al Repositorio o Cantera Al Repositorio o Cantera Lodo al próximo Pozo + Zaranda Secadora Centrífugas Decantadoras

9 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Conven- cional Locación Seca Menor consumo Consumo de agua (m 3 /m perforado) 0.690.23Ahorro 0.46 m 3 de agua por metro perforado En cada pozo (2000 m de profundidad) se ahorran 920.000 litros de agua dulce Lodo recuperado al final del Pozo (m 3 ) 0180 Lodo recuperado por Zaranda Secadora (m 3 ) 0134 Fluidos desechados (m 3 /m perforado) 0.600.16 Resultados:

10 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Cero desecho de líquidos en piletas de tierra o repositorios. Cero desecho de líquidos en piletas de tierra o repositorios. Bajo contenido de humedad en los recortes enviados al repositorio. Bajo contenido de humedad en los recortes enviados al repositorio. Reutilización de todos los fluidos generados en las distintas etapas de la perforación, (cementación, rotación de cemento, etc.). Reutilización de todos los fluidos generados en las distintas etapas de la perforación, (cementación, rotación de cemento, etc.). Recuperación del volumen de lodo purgado mediante recirculación con bomba y zaranda secadora. Recuperación del volumen de lodo purgado mediante recirculación con bomba y zaranda secadora. Resultados:

11 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Total de pozos 114 Total perforado 207.926 m Total AHORRO AGUA DULCE 95.600 m 3 Total Superficie Suelo no afectada 87.500 m 2 Total Volumen Suelo no afectado 176.800 m 3 Resultados:

12 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Experiencias en Cañadon Seco PI 245 PI 359

13 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur PI 391 Experiencias en Cañadon Seco PI 388

14 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Convencional Locación Seca

15 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Convencional Locación Seca

16 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Convencional Locación Seca

17 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Locación Seca Convencional

18 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur DESHIDRATACIÓN DE CUTTING

19 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Principal: Eliminación del repositorio. Secundarios: Aumentar recuperación de agua Reducir volumen de recortes (cutting) Reducir volumen de recortes (cutting) Objetivos: DESHIDRATACIÓN DE CUTTING

20 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Secador de cutting: Secador de cutting: Centrifuga vertical de gran capacidad (caudal), y mayor poder de separación (fuerza G´s). Equipo utilizado con éxito en operaciones con lodo base aceite. Equipamiento: DESHIDRATACIÓN DE CUTTING

21 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Se monta en locación sistema transportador y secador de cutting. Se monta en locación sistema transportador y secador de cutting. Se realizan pruebas durante la perforación de un pozo Se realizan pruebas durante la perforación de un pozo Experiencia: DESHIDRATACIÓN DE CUTTING

22 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Experiencia: Se reduce la humedad del cutting tratado del 72% al 39%. Se reduce la humedad del cutting tratado del 72% al 39%. Entrada Salida DESHIDRATACIÓN DE CUTTING

23 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur Resultados: Se obtuvo cutting más seco. Se obtuvo cutting más seco. Se recuperó una importante cantidad de lodo. Se recuperó una importante cantidad de lodo. El máximo caudal de proceso que se logró con el secador fue inferior al necesario durante la perforación. El máximo caudal de proceso que se logró con el secador fue inferior al necesario durante la perforación. Es necesario hacer modificaciones en el diseño de este equipo, para adaptarlo a las necesidades locales. Es necesario hacer modificaciones en el diseño de este equipo, para adaptarlo a las necesidades locales. DESHIDRATACIÓN DE CUTTING

24 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur DESHIDRATACIÓN DE CUTTING Se está trabajando con el Departamento de Ingeniería en un nuevo diseño especialmente adaptado para lodo base agua. Se está trabajando con el Departamento de Ingeniería en un nuevo diseño especialmente adaptado para lodo base agua. Actualmente se están probando en laboratorio otras tecnologías para secado de cutting en locación. Actualmente se están probando en laboratorio otras tecnologías para secado de cutting en locación. Comentarios:

25 SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE JORNADAS 2006 Salud, Seguridad y Ambiente Instituto Argentino del Petróleo y del Gas Seccional Sur GRACIAS POR SU ATENCIÓN!
