GUARDIAS PARA MAQUINARIA

Presentación del tema: "GUARDIAS PARA MAQUINARIA"— Transcripción de la presentación:

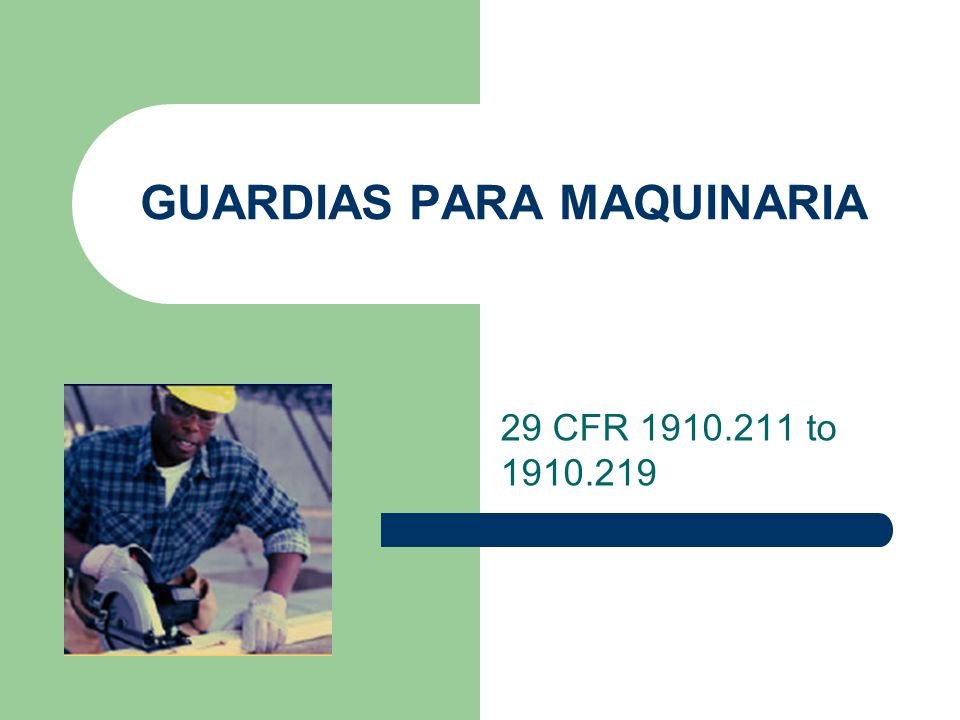

1 GUARDIAS PARA MAQUINARIA
29 CFR to Las guardias para maquinaria son parte integral de cualquier programa de seguridad y salud. Como las estadísticas pueden demostrar, también es uno de los aspectos de la seguridad que es con mas frecuencia violado. Este programa revisara las razones para tener guardias en las maquinarias y los varios tipos de guardias utilizadas en nuestra industria.

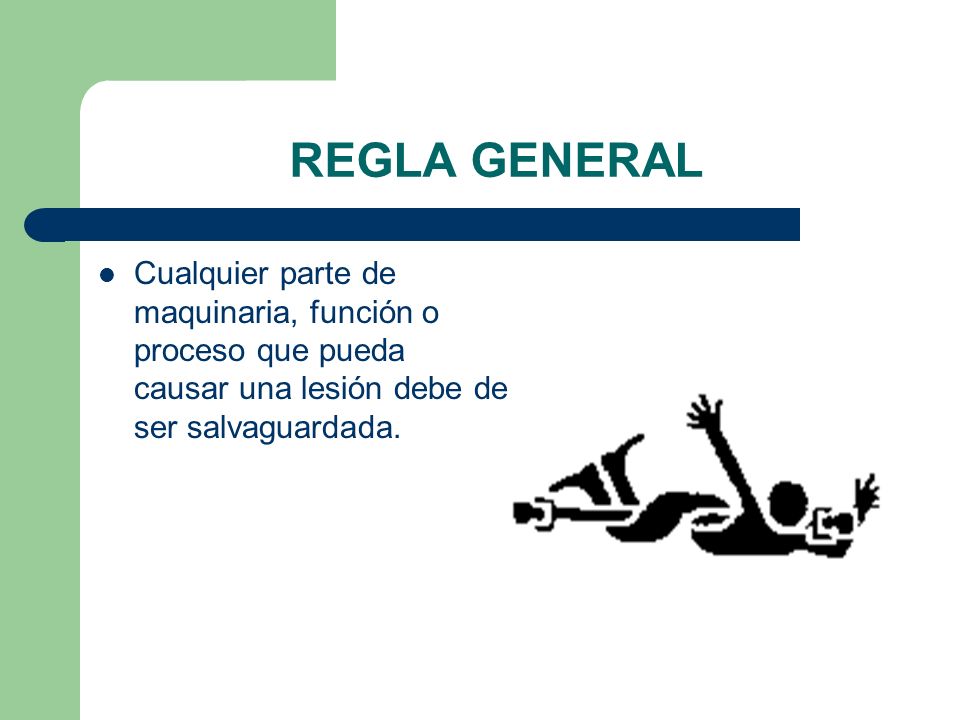

2 REGLA GENERAL Cualquier parte de maquinaria, función o proceso que pueda causar una lesión debe de ser salvaguardada. Regla General Si puede entrar en contacto con las partes móviles en la maquinaria, la maquina debe de ser resguardada. Ya que los estándares de OSHA están orientados al rendimiento de las guardias en la maquinaria, las compañías tienen la libertad de diseñar sus propias guardias. Sin embargo, recuerde que la mayoría de los equipos fabricados hoy en día están diseñados con guardias en su lugar.

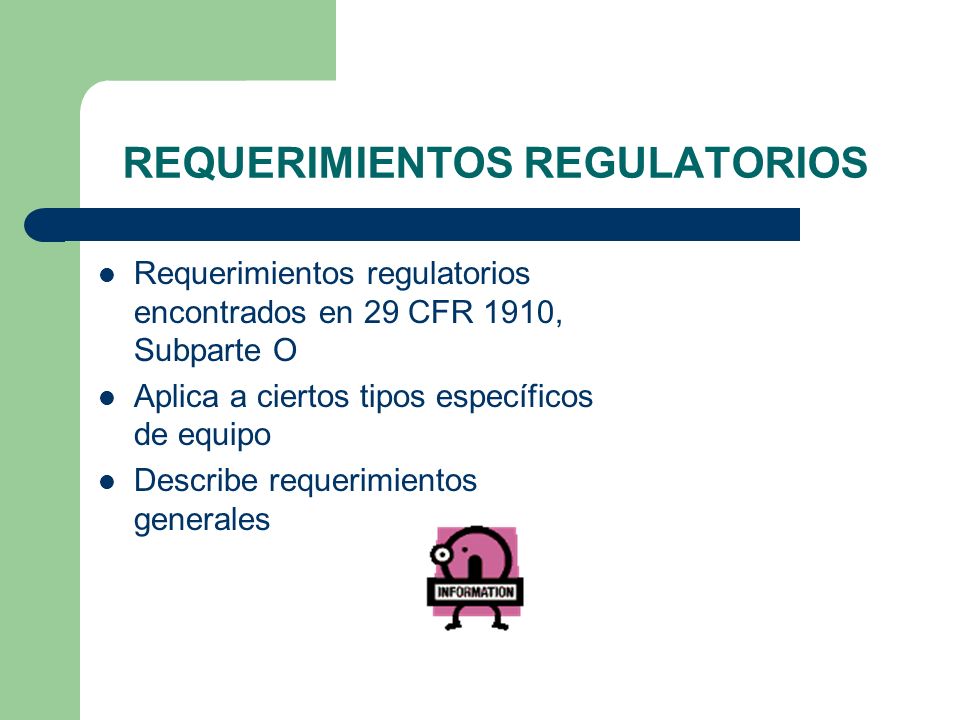

3 REQUERIMIENTOS REGULATORIOS
Requerimientos regulatorios encontrados en 29 CFR 1910, Subparte O Aplica a ciertos tipos específicos de equipo Describe requerimientos generales Requerimientos regulatorios Los estándares de OSHA proveen algunos requerimientos específicos para varias piezas de equipos tales como moledoras, abanicos y sierras de cinta. Pero haya o no estándares específicos, simplemente mantenga en mente que si hay partes móviles que pueden afectarlo mientras opera la maquinaria, entonces deben de ser resguardadas de alguna manera. En unos momentos revisaremos algunas de las maneras en que usted puede asegurar el equipo.

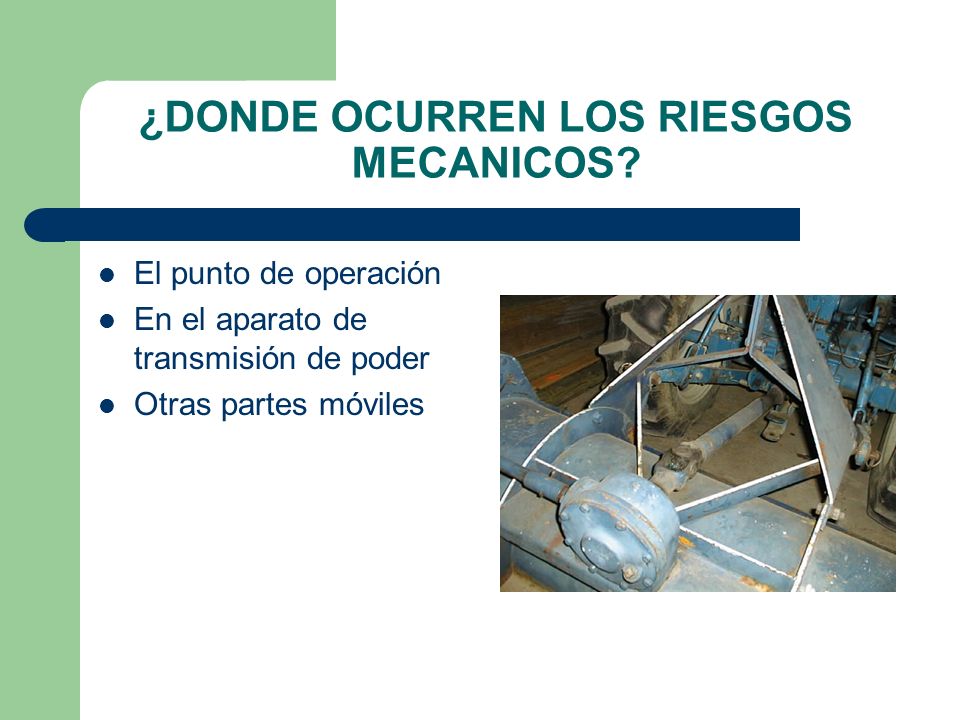

4 ¿DONDE OCURREN LOS RIESGOS MECANICOS?
El punto de operación En el aparato de transmisión de poder Otras partes móviles ¿Donde ocurren los riesgos mecánicos? El punto de operación es donde el trabajo es realmente efectuado en el material. El aparato de transmisión de poder incluye todos los componentes del sistema mecánico que transmiten energía a la parte de la maquina que realiza el trabajo. Estos componentes incluyen poleas, cintas, varillas de acoplamiento, junta, leva, ejes, cadenas, manivelas y engranajes. Otras partes móviles incluyen todas las partes de la maquina que se mueven mientras la maquina esta trabajando. Esta foto muestra el eje de un PTO sin su guardia.

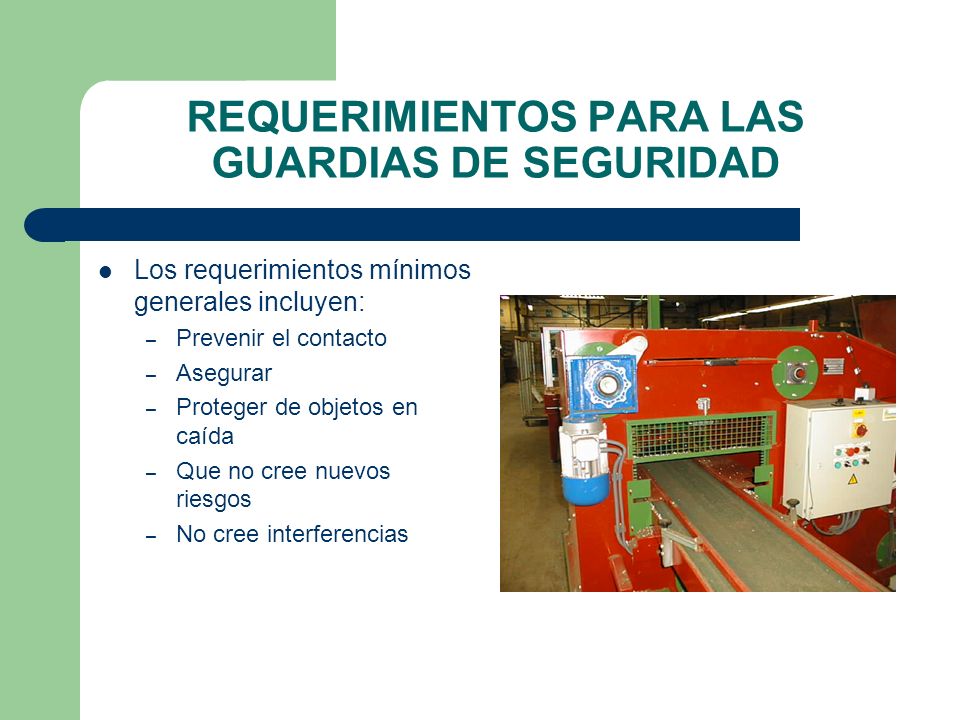

5 REQUERIMIENTOS PARA LAS GUARDIAS DE SEGURIDAD
Los requerimientos mínimos generales incluyen: Prevenir el contacto Asegurar Proteger de objetos en caída Que no cree nuevos riesgos No cree interferencias Los requerimientos mínimos generales para las guardias son: Prevenir el contacto Asegurar Proteger de objetos en caída No crear nuevos riesgos No crear interferencias Revisaremos cada una de estos en las siguientes diapositivas.

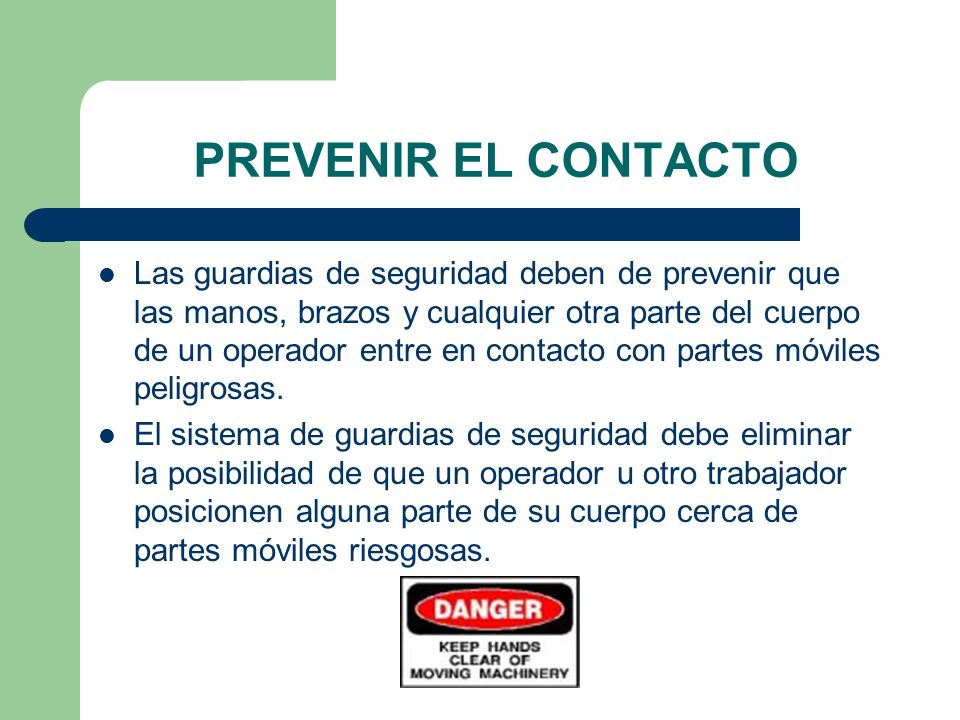

6 PREVENIR EL CONTACTO Las guardias de seguridad deben de prevenir que las manos, brazos y cualquier otra parte del cuerpo de un operador entre en contacto con partes móviles peligrosas. El sistema de guardias de seguridad debe eliminar la posibilidad de que un operador u otro trabajador posicionen alguna parte de su cuerpo cerca de partes móviles riesgosas. Prevenir contacto. La guardia de seguridad debe de mantener a salvo a toda parte del cuerpo de los trabajadores de hacer contacto con partes móviles peligrosas. Todas las guardias deben de eliminar la posibilidad de que el operador o cualquier otro trabajador pongan sus cuerpos cerca de partes móviles riesgosas.

7 ASEGURAR Los operadores no deben de ser capaces de remover fácilmente o interferir las guardias de seguridad Las guardias deben de estar hechas de material duradero que resista el desgaste normal y rasgones. Las guardias deben ser aseguradas firmemente a la maquina. Asegurar. Las guardias de seguridad no deben de ser retiradas fácilmente o manipuladas. Las guardias deben de ser duraderas y capaces de resistir el desgaste normal. Todas las guardias deben de ser aseguradas firmemente a la maquina. La foto muestra un rollo de tela metálica que es utilizada comúnmente para proteger escapes de ventiladores y otras maquinarias hortícolas. La tela metálica es muy duradera y puede ser instalado fácilmente en la maquinaria pero no fácilmente retirada.

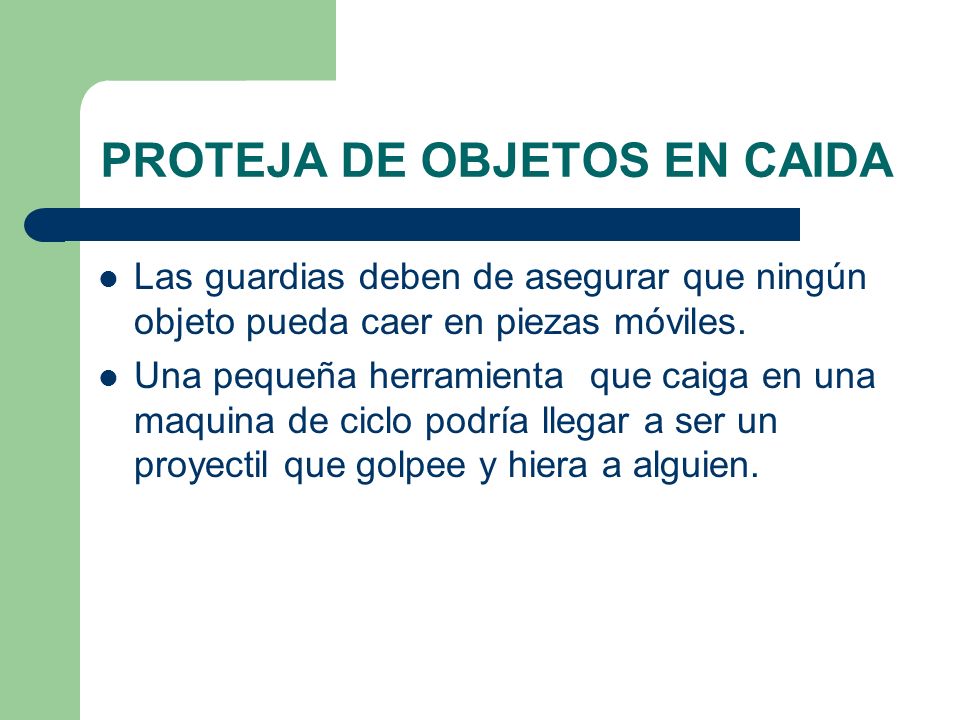

8 PROTEJA DE OBJETOS EN CAIDA
Las guardias deben de asegurar que ningún objeto pueda caer en piezas móviles. Una pequeña herramienta que caiga en una maquina de ciclo podría llegar a ser un proyectil que golpee y hiera a alguien. Proteja de objetos en caída. Las guardias deben de asegurar que ningún objeto pueda caer en piezas móviles. Una pequeña herramienta que caiga en una maquina de ciclo podría llegar a ser un proyectil que golpee y hiera a alguien.

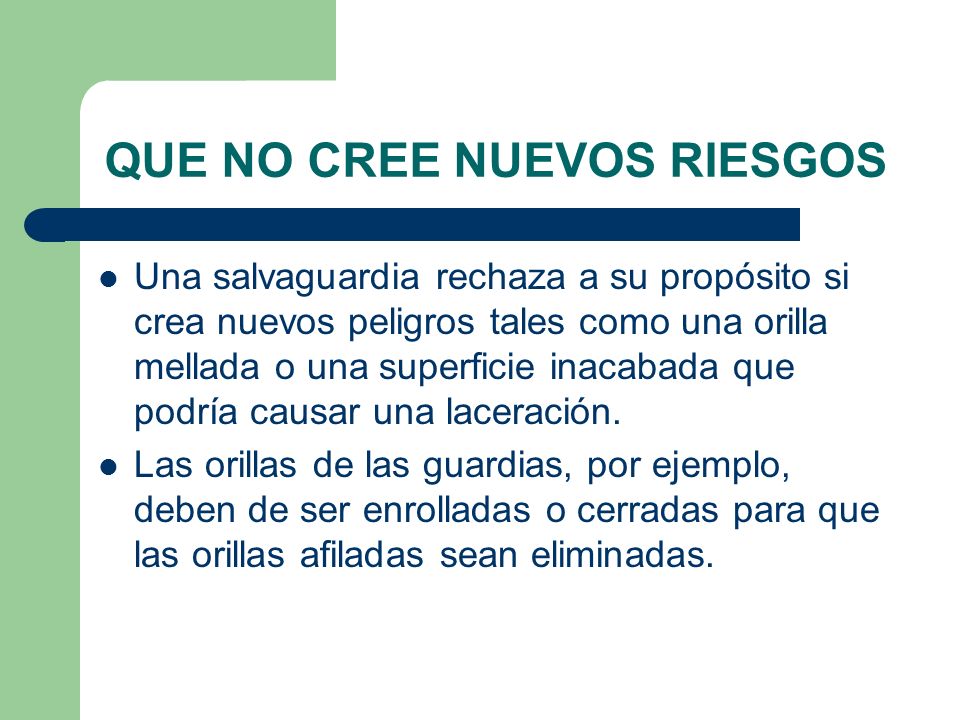

9 QUE NO CREE NUEVOS RIESGOS
Una salvaguardia rechaza a su propósito si crea nuevos peligros tales como una orilla mellada o una superficie inacabada que podría causar una laceración. Las orillas de las guardias, por ejemplo, deben de ser enrolladas o cerradas para que las orillas afiladas sean eliminadas. Que no cree nuevos riesgos Una salvaguardia rechaza a su propósito si crea nuevos peligros tales como una orilla mellada o una superficie inacabada que podría causar una laceración. Por ejemplo, las orillas de las guardias deben de ser enrolladas o cerradas para eliminar las orillas afiladas.

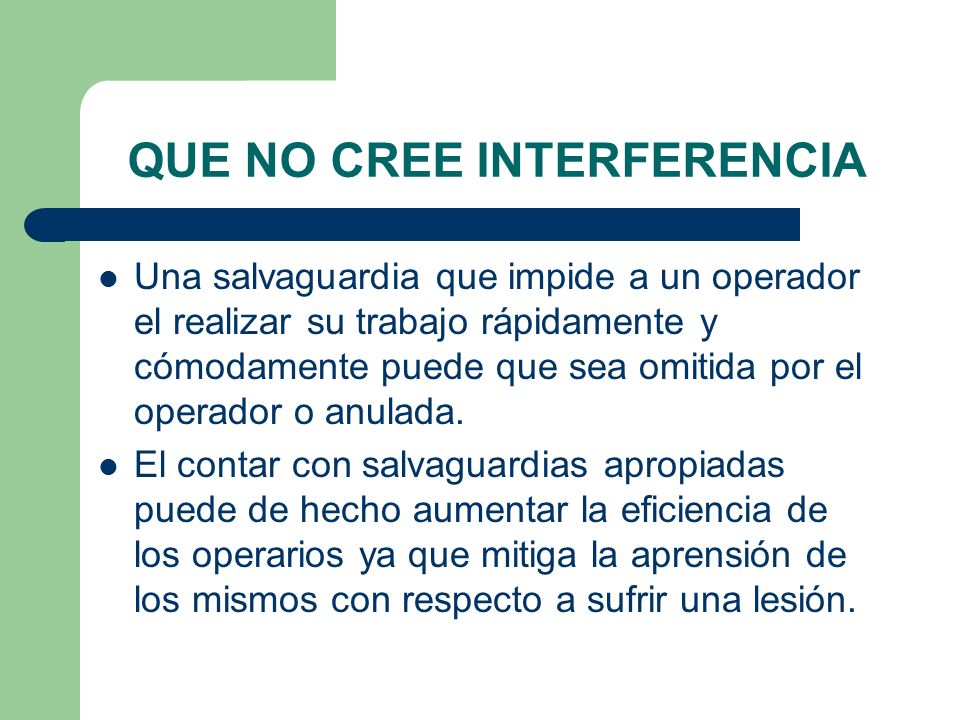

10 QUE NO CREE INTERFERENCIA
Una salvaguardia que impide a un operador el realizar su trabajo rápidamente y cómodamente puede que sea omitida por el operador o anulada. El contar con salvaguardias apropiadas puede de hecho aumentar la eficiencia de los operarios ya que mitiga la aprensión de los mismos con respecto a sufrir una lesión. Que no cree interferencia Guardias que impiden al operador el realizar su trabajo rápida y confortablemente pueden llegar a ser omitidas o anuladas. El contar con salvaguardias apropiadas puede de hecho aumentar la eficiencia ya que esto mitiga la tensión del operador con respecto a lesiones.

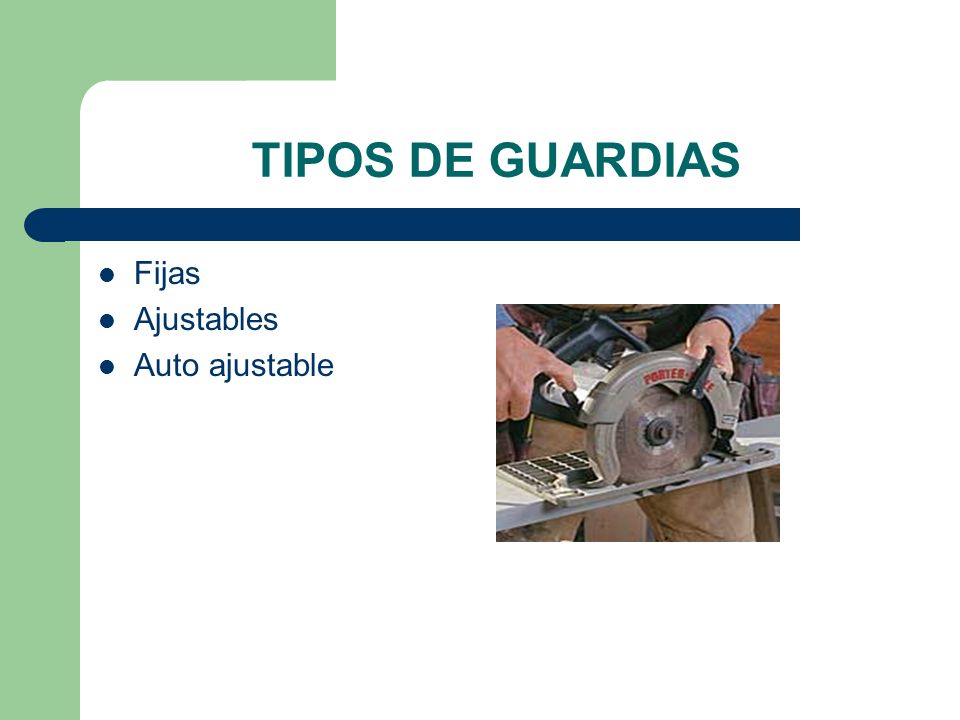

11 TIPOS DE GUARDIAS Fijas Ajustables Auto ajustable Tipos de Guardias
En nuestra industria hay tres tipos diferentes de guardias para maquinaria: fijas, ajustables y auto ajustables. Como regla general, aparatos de transmisión de poder son protegidos de mejor manera por guardias fijas que cercan el área de peligro. Para los riesgos en el punto de operación donde las piezas móviles realmente realizan el trabajo, todos los tipos de guardias son disponibles y efectivas.

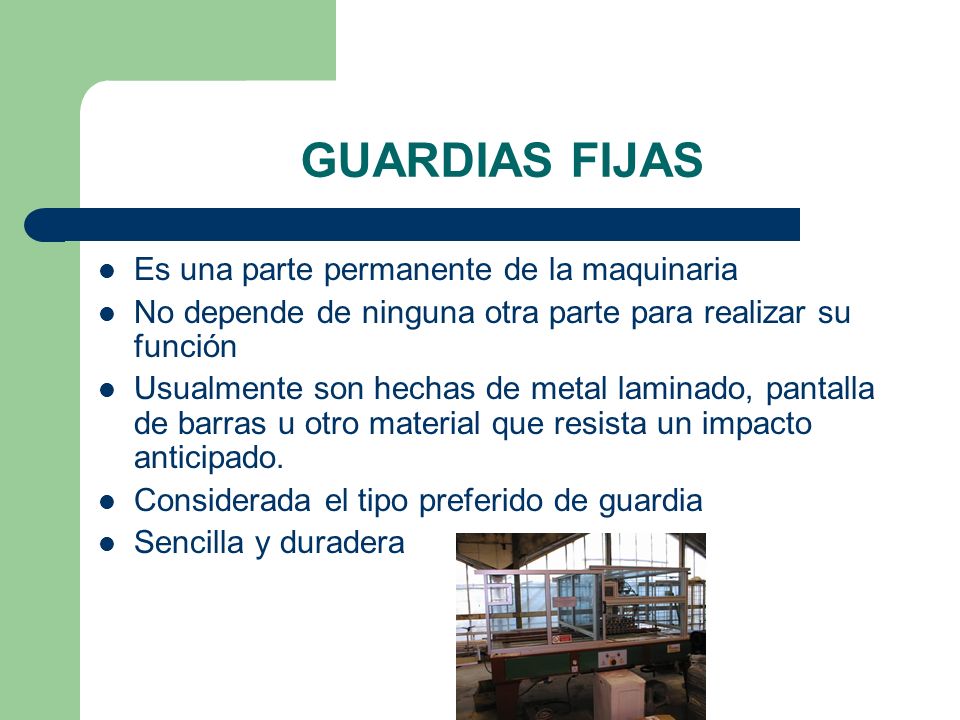

12 GUARDIAS FIJAS Es una parte permanente de la maquinaria
No depende de ninguna otra parte para realizar su función Usualmente son hechas de metal laminado, pantalla de barras u otro material que resista un impacto anticipado. Considerada el tipo preferido de guardia Sencilla y duradera Las guardias fijas son… Una parte permanente de la maquina No dependen de ninguna otra parte para realizar su función Usualmente hechas de metal laminado, pantalla de barras u otro material que resista un impacto anticipado Son consideradas el tipo preferido de guardias Sencillas y duraderas Para disuadir de su fácil retiro, una guardia fija debe requerir la ayuda de una herramienta apropiada para abrir, remover, reemplazar y realizar mantenimiento o trabajos de reparación. Esta foto muestra la guardia fija en una transplantadora.

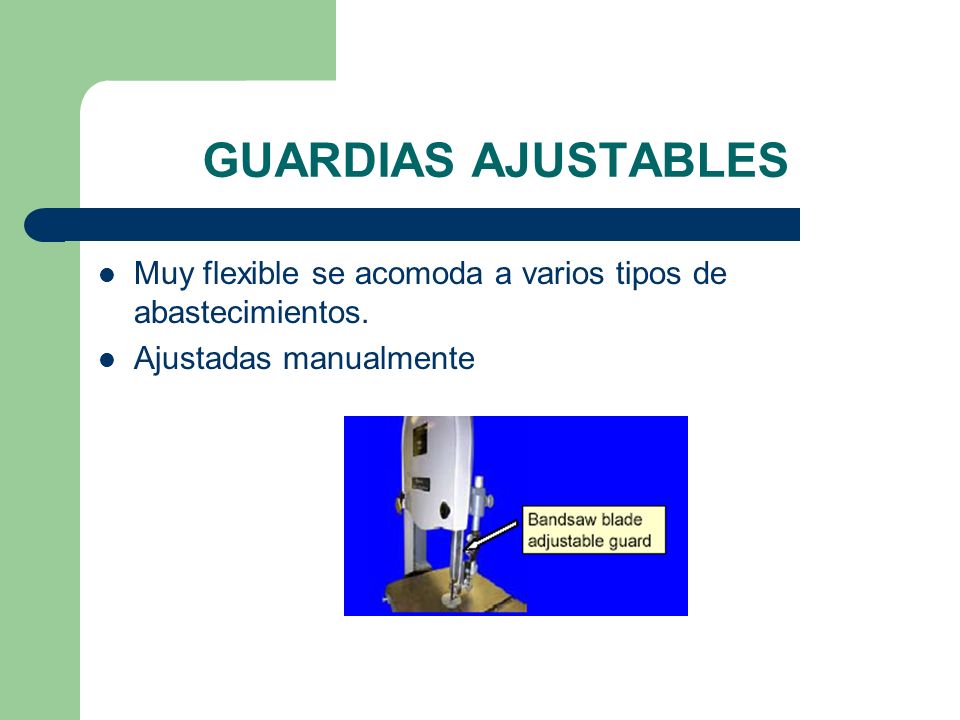

13 GUARDIAS AJUSTABLES Muy flexible se acomoda a varios tipos de abastecimientos. Ajustadas manualmente Las guardias ajustables son… Muy flexibles al acomodo de diversos tipos de abastecimiento. Ajustadas manualmente La guardia para la cuchilla de una sierra de cinta es un ejemplo de una guardia ajustable.

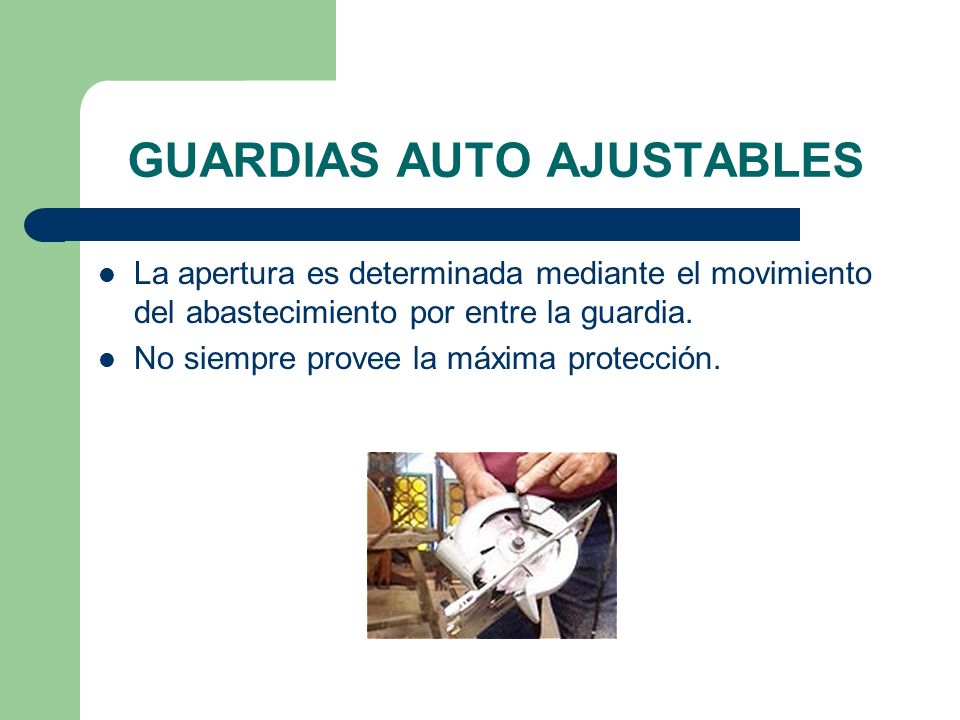

14 GUARDIAS AUTO AJUSTABLES
La apertura es determinada mediante el movimiento del abastecimiento por entre la guardia. No siempre provee la máxima protección. Guardias auto ajustables La apertura es determinada por el movimiento del abastecimiento a través de la guardia y no siempre proveen la mayor protección. Esta foto muestra la guardia auto ajustable de la cuchilla en una sierra circular la cual se retrae cuando esta en uso y automáticamente vuelve a su lugar cuando el trabajo es terminado.

15 MACHINES REQUIRING GUARDING
Sierra de cinta Sierra circular Afiladoras Cintas transportadoras Transplantadoras Mezcladoras de tierra Enmacetadoras Ventiladores PTOs En las siguientes diapositivas, observaremos algunas maquinarias comunes en nuestra industria que requieren de guardias. Las maquinas que observaremos son: Sierra de cinta Sierra circular afiladoras Rellenadoras de charolas PTOs: mecanismo suplementario que permite el utilizar la energía de un motor para operar aparatos no automatizados como una pompa o sierra enmacetadoras Transplantadoras Mezcladoras de tierra Ventiladores

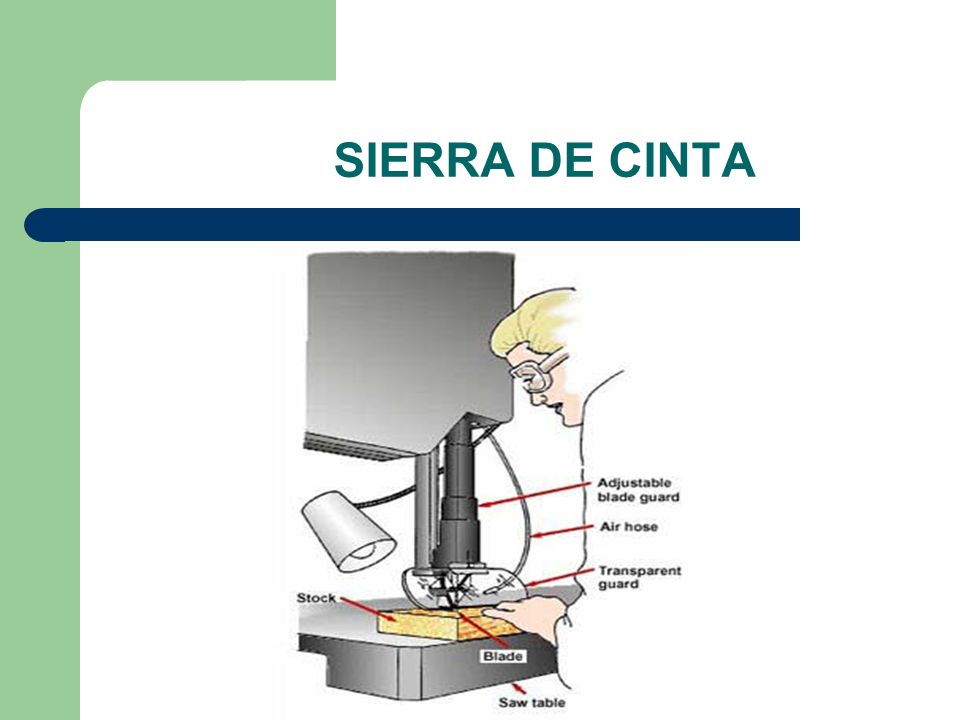

16 SIERRA DE CINTA Sierra de cinta
Todas las porciones de la sierra deben de estar enclaustradas o resguardadas excepto la porción entre el fondo de los rodillos de guía y la mesa. La guardia se debe de mantener ajustada lo mas cercana posible a la mesa si que por esto interfiera en el movimiento del abastecimiento. La guardia que viaja hacia abajo de la rueda superior a los rollos guía debe ajustarse para que la hoja viaje dentro del ángulo o el canal.

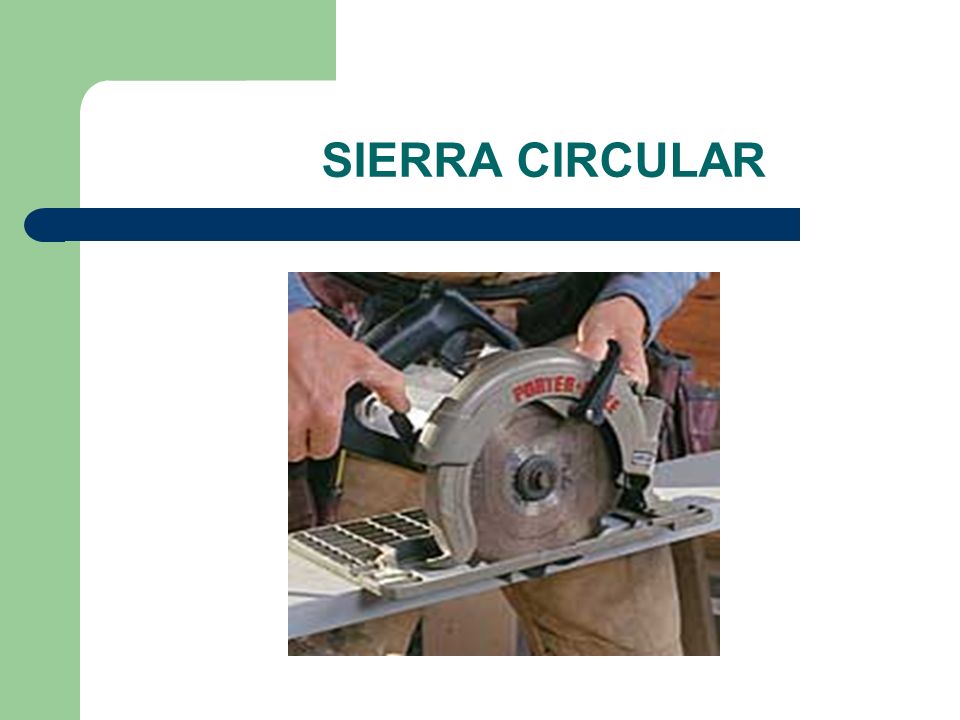

17 SIERRA CIRCULAR Sierra circular
La mayoría de las lesiones de sierras circulares ocurren cuando la hoja de la sierra se atora en el corte y rebota abruptamente de vuelta al operario. El ajustar la profundidad de corte para que la hoja no se extienda a mas de 1/8 de pulgada mas allá del fondo del material es un primer paso importante para evitar el rebote. El tener la hoja a la profundidad apropiada limita el área de la hoja que esta en la muesca. Expone también una parte menor de la hoja si la sierra rebota. Probablemente la característica mas importante de la sierra circular es la guardia de la hoja. Como mencionamos antes, esta característica de seguridad es un escudo protector que automáticamente se retrae cuando la sierra esta en uso y vuelve a su lugar para cubrir la hoja tan pronto y terminan de cortar.

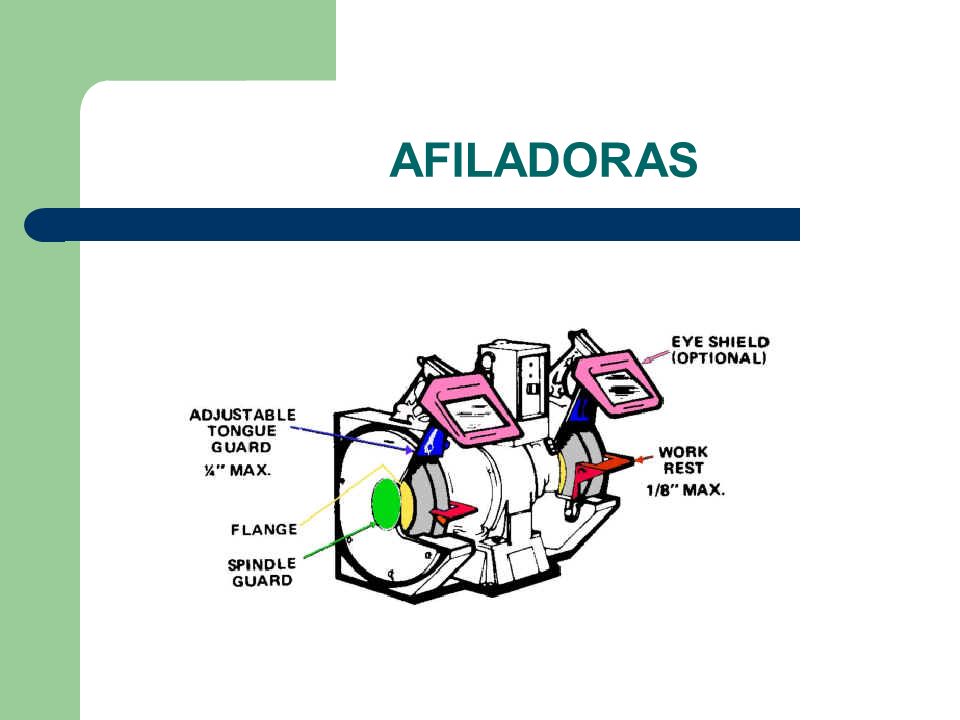

18 AFILADORAS Afiladoras
Las guardias en las afiladoras nunca deben de ser removidas porque estas ofrecen protección en el caso de que la rueda falle y protege las manos y dedos de lesiones. El descansillo para el trabajo o para las herramientas son proveídas en todas las maquinas. Los descansillos para el trabajo deben de mantenerse ajustados cerca a la rueda con una apertura máxima de un octavo de pulgada para prevenir que el trabajo se atore entre la rueda y el resto, lo cual podría causar el rompimiento de la rueda. También, nunca ajuste el descansillo del instrumento mientras la muela esta corriendo.

19 RELLENADOR DE CHAROLAS
Las partes móviles del rellenador de charolas deben de ser resguardadas y aquí hay un ejemplo de las guardias apropiadas. En esta maquina el aparato de trasmisión de poder así como el punto de operación están protegidos por una guardia fija.

20 RELLENADOR DE CHAROLAS (CONT.)
Aquí hay mas fotos de guardias apropiadas para las rellenadoras de charolas. De nueva cuenta, el aparato de transmisión de poder en cada maquina esta propiamente resguardada así como el punto de operación. Estas son también guardias fijas.

21 TRANSPLANTADORAS Transplantadoras
Aquí hay unas fotos de las guardias apropiadas para una transplantadora. Como con el rellenador de charolas, el aparato de trasmisión de poder y el punto de operación están protegidas con guardias fijas.

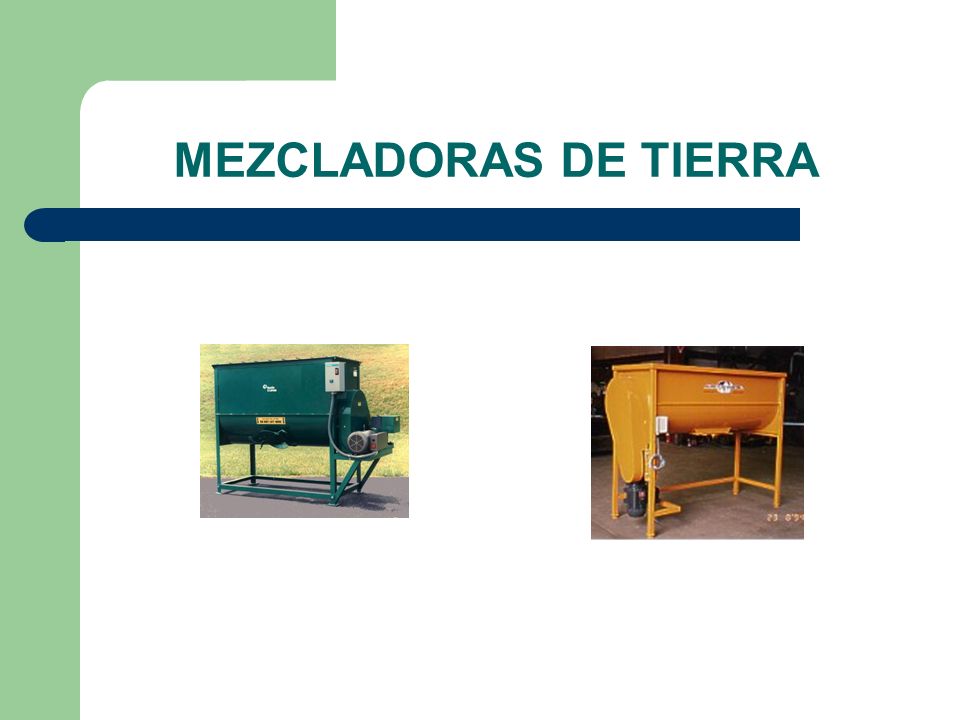

22 MEZCLADORAS DE TIERRA Mezcladora de Tierra
Aquí hay algunas fotos de las mezcladoras de tierra. Note que la transmisión de poder y el punto de operación en cada maquina es resguardada con guardias fijas.

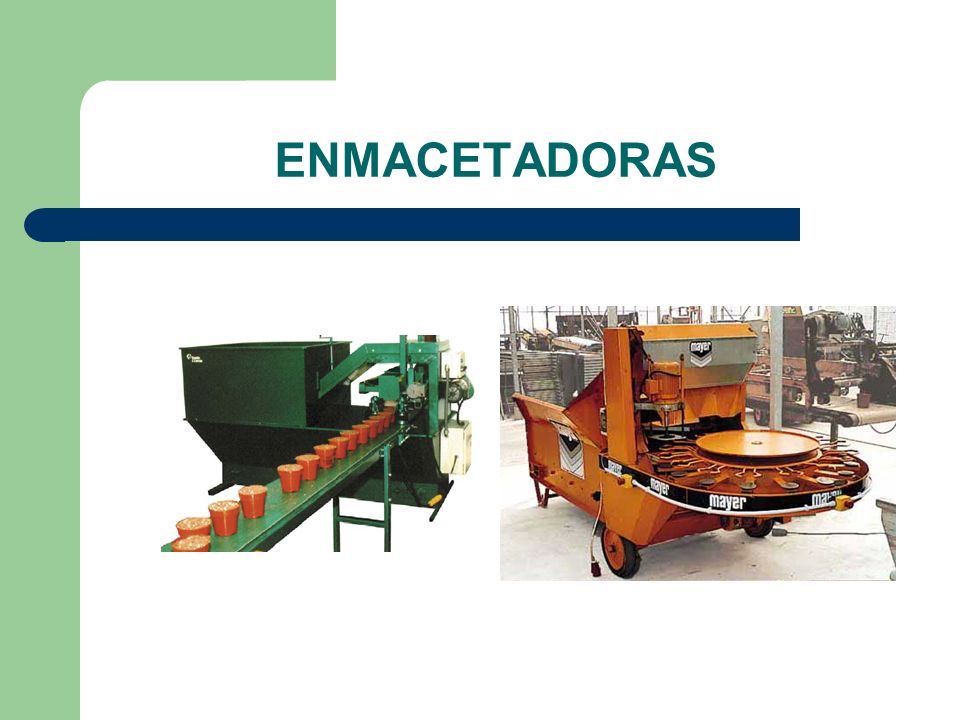

23 ENMACETADORAS Enmacetadoras
Aquí hay algunas fotos de las enmacetadoras. Nuevamente, la transmisión de poder y el punto de operación en cada maquina están resguardadas con guardias fijas.

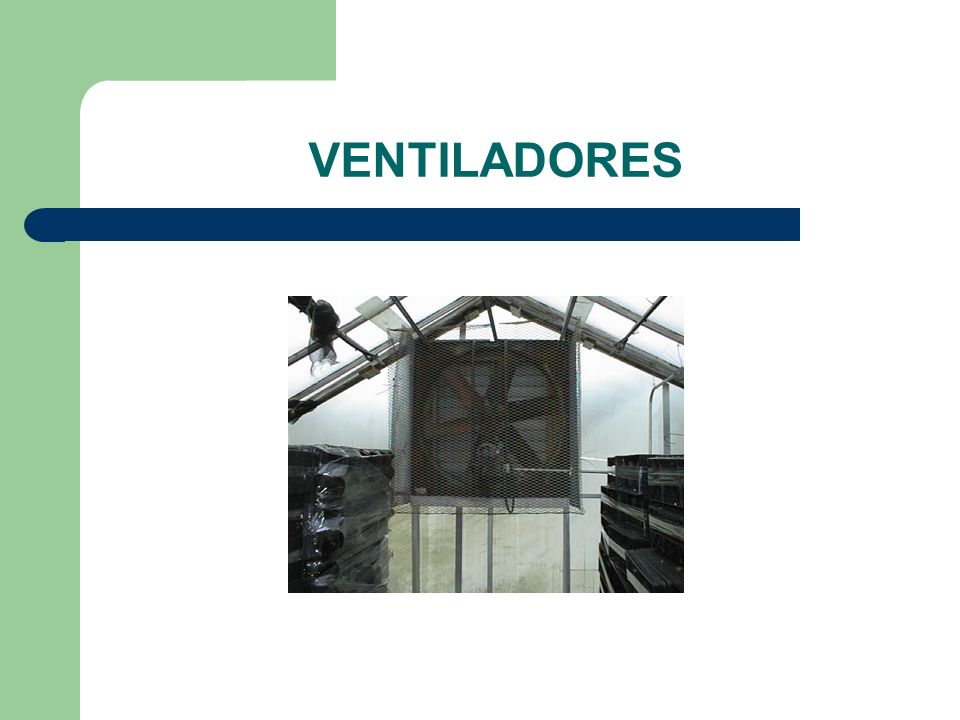

24 VENTILADORES Ventiladores
OSHA indica que cuando la periferia de las hojas de un ventilador están localizadas a menos de 7 pies del suelo o nivel del trabajo, las hojas deben ser resguardadas con una guardia que no cuente con aperturas mayores a media (1/2) pulgada. La tela metálica es un tipo común de guardia para ventiladores de escape y es utilizada en el ventilador en esta foto.

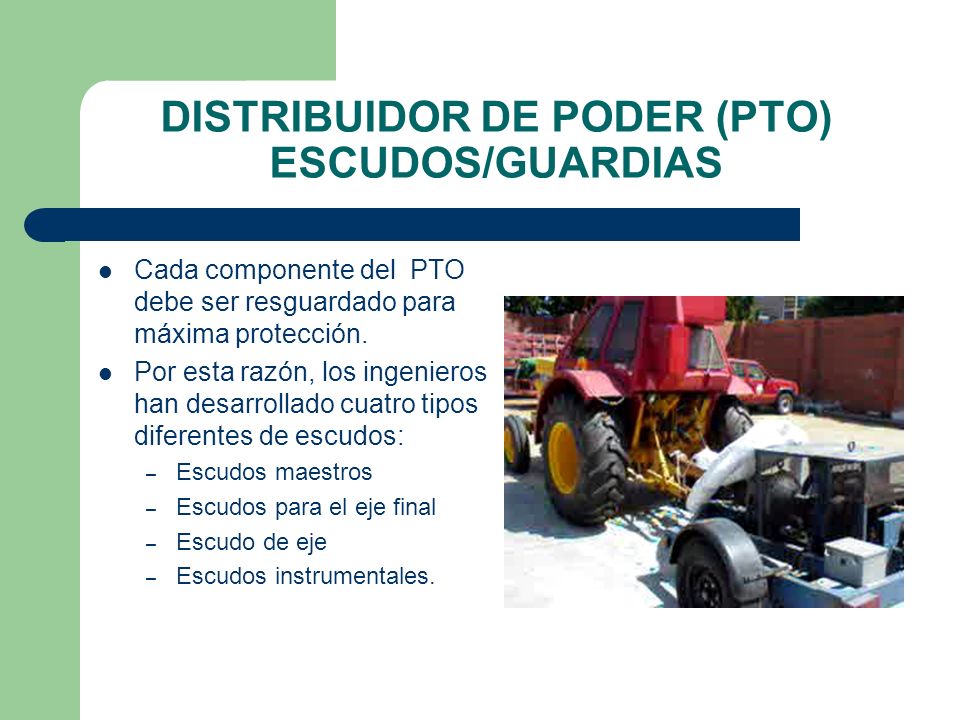

25 DISTRIBUIDOR DE PODER (PTO) ESCUDOS/GUARDIAS
Cada componente del PTO debe ser resguardado para máxima protección. Por esta razón, los ingenieros han desarrollado cuatro tipos diferentes de escudos: Escudos maestros Escudos para el eje final Escudo de eje Escudos instrumentales. Distribuidor de poder/guardias Todos los componentes del PTO deben estar resguardados para máxima protección. Por esta razón, los ingenieros han desarrollado 4 tipos de escudos: Escudos Maestros Escudo para el eje final Escudo de eje Escudos instrumentales Piense acerca de estos hechos por un momento. El eje de un PTO puede girar alrededor de 1,000 veces por minuto o 16 veces por segundo. Si usted tirara una cuerda de 13 pies sobre un PTO que se encuentra girando, la cuerda se enrollaría alrededor del eje en menos de un segundo. Ahora en lugar de una cuerda, imagine que la manga de su camisa se enreda. Un segundo apenas si es suficiente tiempo para que usted se de cuenta de que ha sido atrapado, menos aun es tiempo suficiente para que usted se libere. ( Piense acerca de ello- ¿cuantas personas conoce usted que tengan brazos de 13 pies de largo?) Instrucciones para el Conferencista: Película: (encienda la película para empezar el clip) Esta película muestra el riesgo presente cuando el cuerpo de una persona o ropa entra en contacto con un PTO no resguardado.

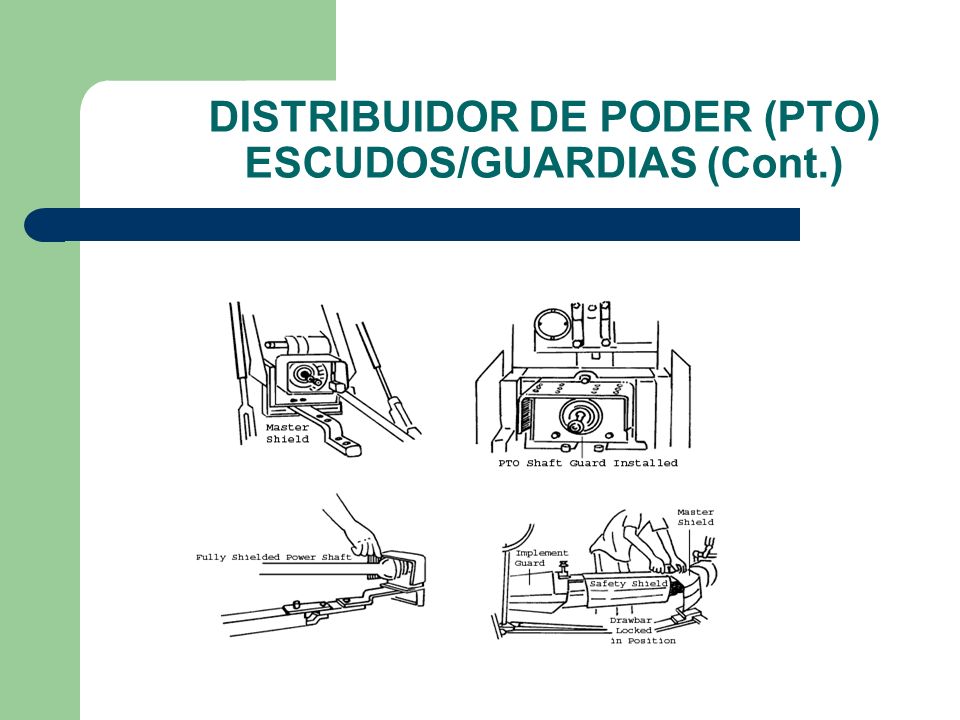

26 DISTRIBUIDOR DE PODER (PTO) ESCUDOS/GUARDIAS (Cont.)
Distribuidor de poder/guardias Aquí hay 4 tipos diferentes de protección para el PTO. Escudos Maestros cubren el eje final del PTO en el tractor. Esta es la parte del tractor donde usted conectaría el tren de manejo del PTO. Los escudos maestros cubren la parte superior y lados del cabo del PTO. Este escudo protege a los operadores de conexiones rotativas peligrosas Escudo de eje final ( de cabo) enfunda el cabo del PTO expuesto cuando este no esta en uso. Es recomendado como protección para el cabo del eje cuando un implemento no esta adjunto al tractor. Escudo de eje son esas guardias utilizadas para cubrir el tren de manejo del PTO. Plásticas o de metal tubular los escudos de eje son recomendados ya que estos encierran completamente al eje. Escudos instrumentales son muy similares en apariencia a los escudos maestros. Estos están adjuntos a los implementos y encierran el área que conecta el eje del PTO al implemento.

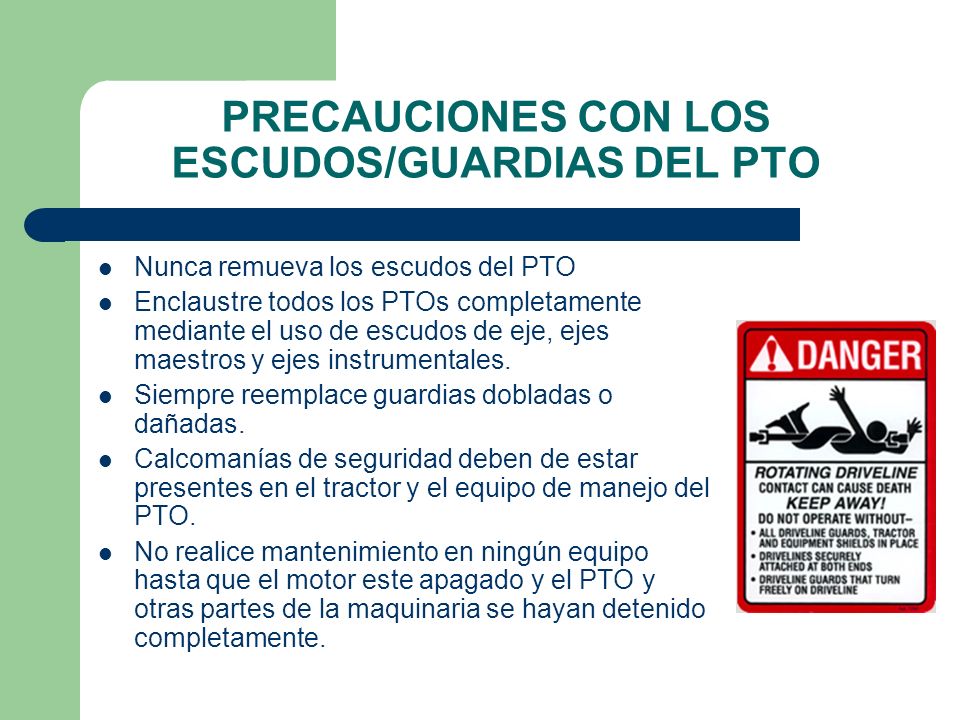

27 PRECAUCIONES CON LOS ESCUDOS/GUARDIAS DEL PTO
Nunca remueva los escudos del PTO Enclaustre todos los PTOs completamente mediante el uso de escudos de eje, ejes maestros y ejes instrumentales. Siempre reemplace guardias dobladas o dañadas. Calcomanías de seguridad deben de estar presentes en el tractor y el equipo de manejo del PTO. No realice mantenimiento en ningún equipo hasta que el motor este apagado y el PTO y otras partes de la maquinaria se hayan detenido completamente. Precauciones con los escudos/guardias del PTO Nunca remueva los escudos. Aun y cuando la presencia de el escudo maestro puede dificultar la conexión de los implementos, el escudo maestro se debe de mantener en su lugar. Si es completamente necesario el remover una guardia para dar mantenimiento o reparación, recoloque la guardia inmediatamente cuando termine. Enclaustre todos los PTOs completamente mediante el uso de escudos de eje, ejes maestros y ejes instrumentales Siempre reemplace guardias dobladas o dañadas. Calcomanías de seguridad como la que se muestra aquí, deben de estar presentes en el tractor y el equipo de manejo del PTO especificando que los escudos para el sistema de manejo de poder deben ser mantenidos en su lugar y que el equipo o maquina no pueden ser utilizados si los escudos no están en su lugar. No realice mantenimiento en ningún equipo hasta que el motor este apagado y el PTO y otras partes de la maquinaria se hayan detenido completamente.

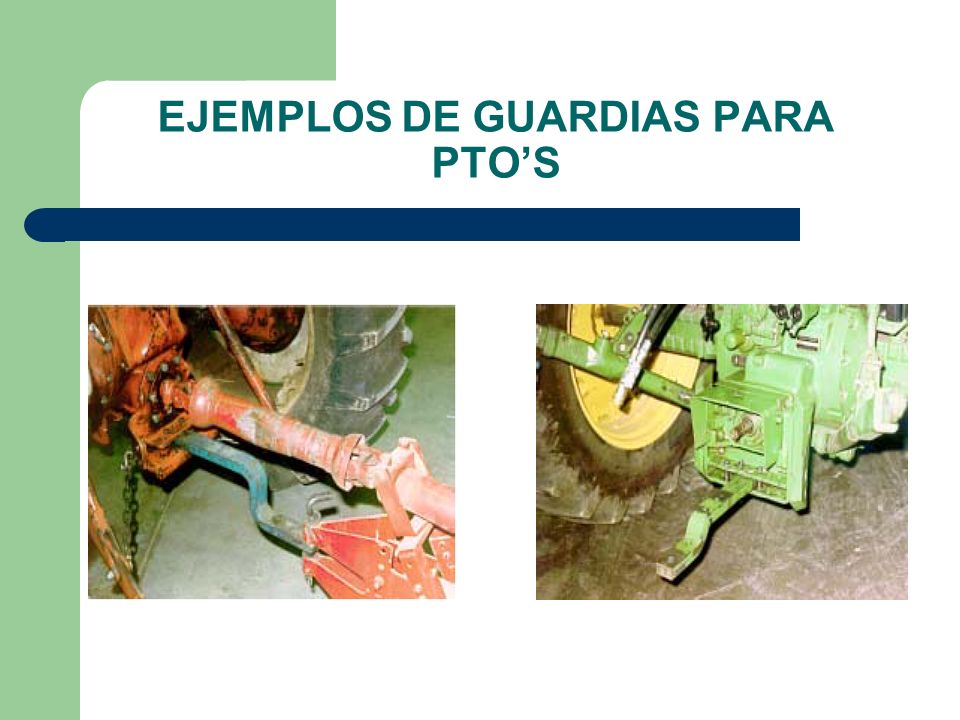

28 EJEMPLOS DE GUARDIAS PARA PTO’S
Aquí hay algunos ejemplos de escudo/guardias. La foto a la izquierda: Esta foto muestra una guardia doblada que no ofrece protección contra un eje giratorio de PTO. Advierta también la ausencia de el escudo principal y la guardia inadecuada de la junta universal cerca del pedestal del PTO. La foto a la derecha: La foto muestra a el escudo maestro cubriendo el final del PTO.

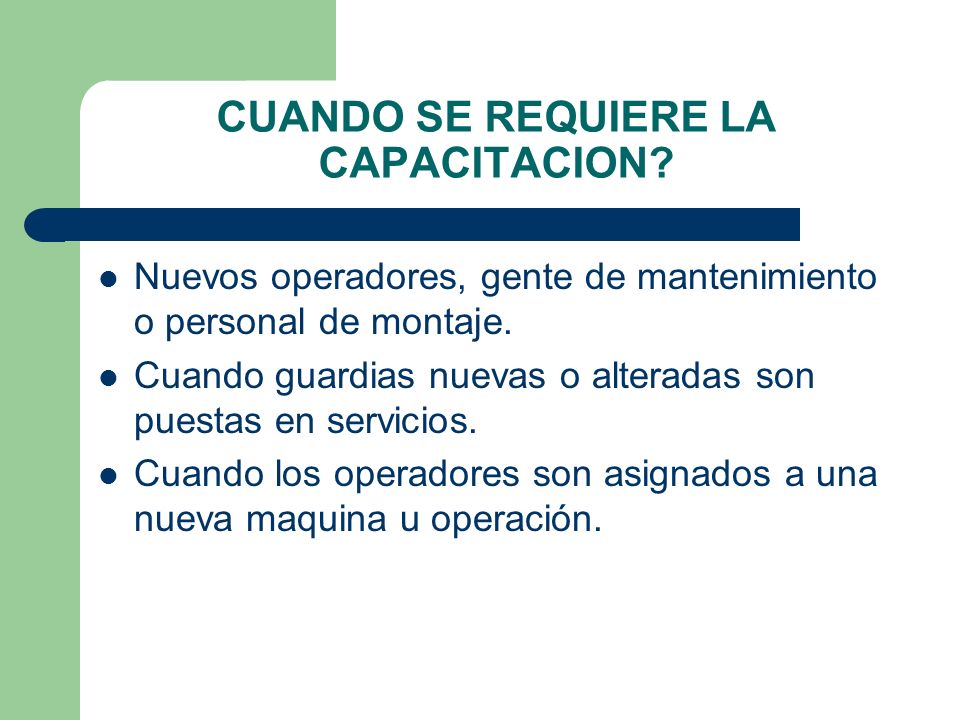

29 CUANDO SE REQUIERE LA CAPACITACION?
Nuevos operadores, gente de mantenimiento o personal de montaje. Cuando guardias nuevas o alteradas son puestas en servicios. Cuando los operadores son asignados a una nueva maquina u operación. Cuando se requiere de capacitación? Para nuevos operadores y personal de mantenimiento o montaje Cuando se ponen en servicio guardias nuevas o alteradas Cuando los operadores son asignados a nuevas maquinarias o procesos

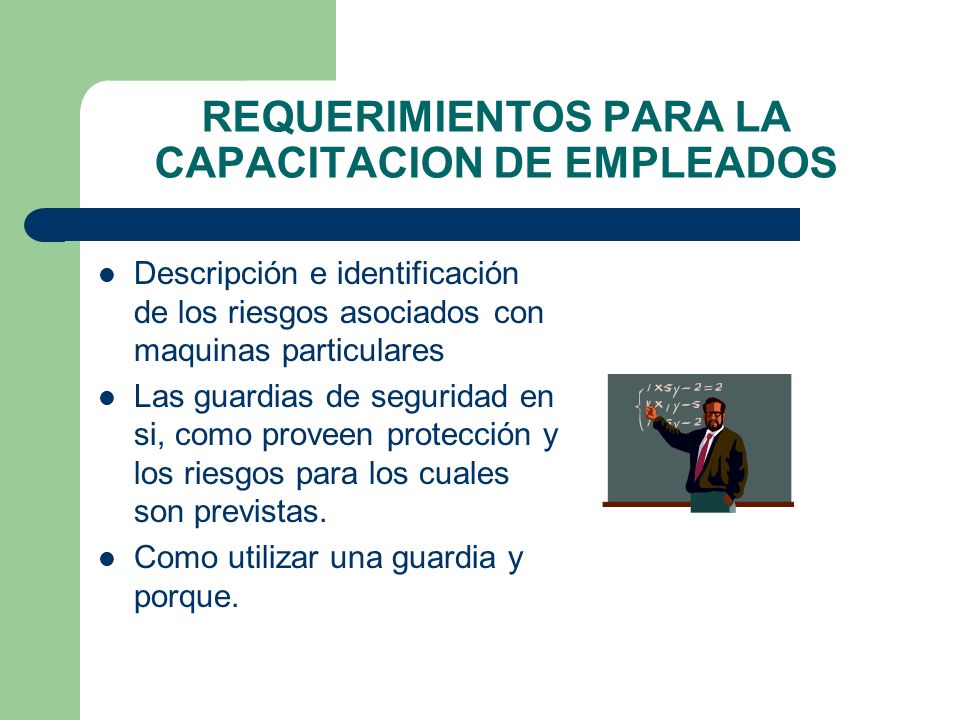

30 REQUERIMIENTOS PARA LA CAPACITACION DE EMPLEADOS
Descripción e identificación de los riesgos asociados con maquinas particulares Las guardias de seguridad en si, como proveen protección y los riesgos para los cuales son previstas. Como utilizar una guardia y porque. Requerimientos para la capacitación de empleados Descripción e identificación de los riesgos asociados con maquinas particulares. Las guardias en si, como proveen protección y los riesgos para las que fueron creadas. Como usar las guardias y porque. Los empleados deben de entender la importancia y el propósito de todas las guardias de seguridad. Esto ayudara a prevenir el que interfieran con o remuevan las guardias.

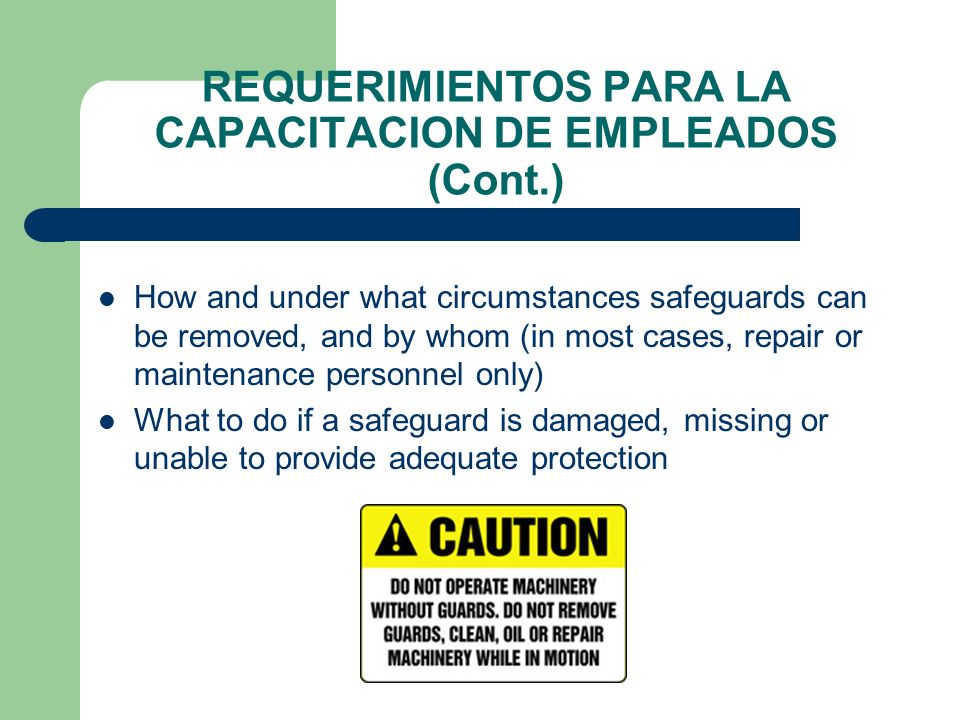

31 REQUERIMIENTOS PARA LA CAPACITACION DE EMPLEADOS (Cont.)
How and under what circumstances safeguards can be removed, and by whom (in most cases, repair or maintenance personnel only) What to do if a safeguard is damaged, missing or unable to provide adequate protection Requerimientos para la capacitación de los empleados. Como y bajo que circunstancias la guardias pueden ser removidas y por quien. Que hacer si una guardia esta dañada, extraviada o incapaz de proveer la protección adecuada. Maquinaria que no se encuentra protegida o maquinaria dañada o con guardias inadecuadas no deben de ser utilizadas. Deben de desarrollarse procedimientos para manejar este tipo de situaciones, tales como el contactar a su supervisor.

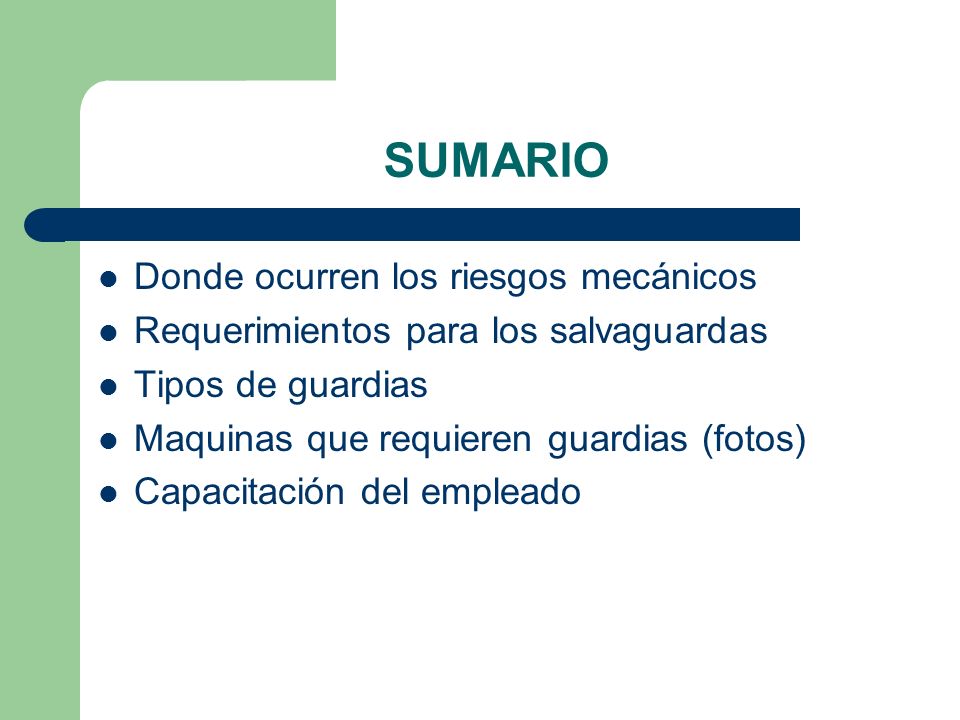

32 SUMARIO Donde ocurren los riesgos mecánicos
Requerimientos para los salvaguardas Tipos de guardias Maquinas que requieren guardias (fotos) Capacitación del empleado Sumario Donde ocurren los riesgos mecánicos: El punto de operación En los aparatos de transmisión de poder Otras partes móviles Requerimientos para los salvaguardas: Prevengan contacto Seguros Protejan de objetos en caída No creen nuevos riesgos No creen interferencias Tipos de Guardias: Fijas Ajustables Auto Ajustables Maquinaria que requieren guaridas: Sierra de cinta Sierra circular Molinos Rellenador de Charolas Ventiladores Enmacetadora Transplantadoras PTOs Capacitación a Empleados: Requerida para operadores nuevos, para guardias de seguridad nuevas y cuando empleados son asignados a una nueva maquinaria. Requerimientos de la capacitación: los empleados necesitan saber los riesgos asociados con la maquinaria, el propósito de las guardias, como utilizar las guardias y porque, cuando las guardias pueden ser removidas y como, que hacer cuando una guardia esta ausente, dañada o incapaz de proveer la protección adecuada.

33 PARA MAYOR INFORMACION VISITE
Referencias para mayor información

34 VEAMOS QUE ES LO QUE HA APRENDIDO
Tiempo para Cuestionarios!!! Instrucciones para el conferencista: Pase las copias de los cuestionarios. Lea cada pregunta en voz alta a los empleados y haga que los empleados anoten sus respuestas en las hojas del cuestionario.

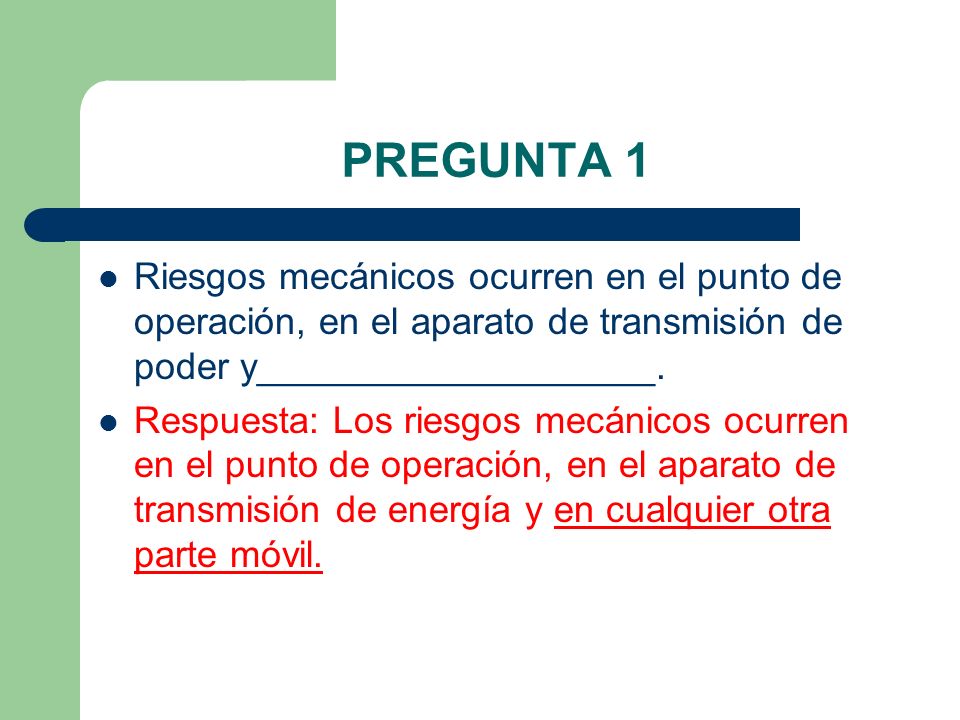

35 PREGUNTA 1 Riesgos mecánicos ocurren en el punto de operación, en el aparato de transmisión de poder y___________________. Respuesta: Los riesgos mecánicos ocurren en el punto de operación, en el aparato de transmisión de energía y en cualquier otra parte móvil.

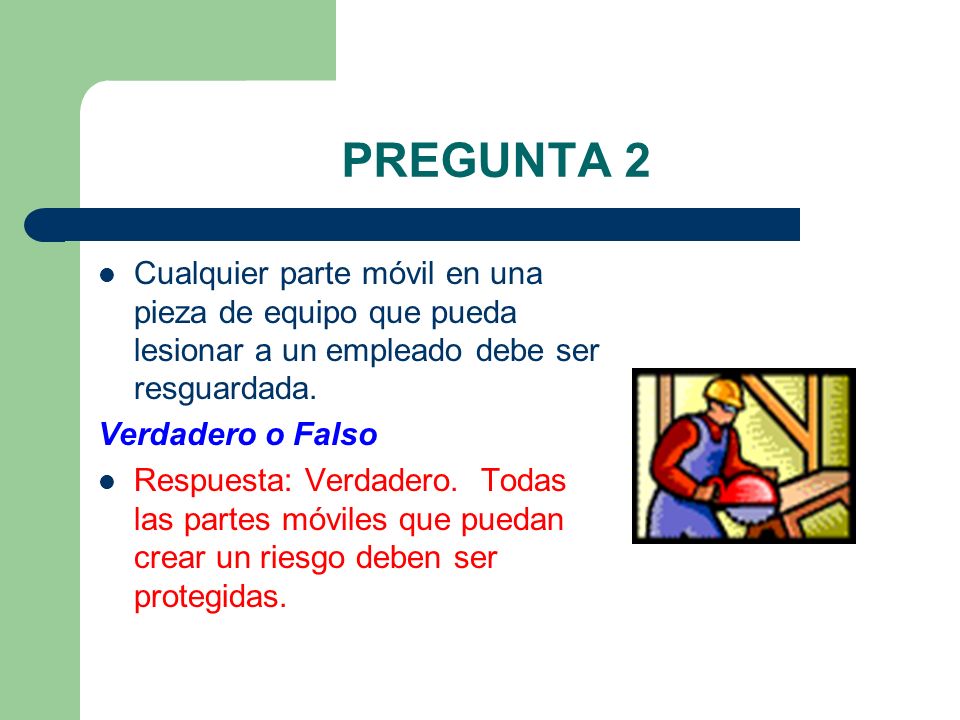

36 PREGUNTA 2 Cualquier parte móvil en una pieza de equipo que pueda lesionar a un empleado debe ser resguardada. Verdadero o Falso Respuesta: Verdadero. Todas las partes móviles que puedan crear un riesgo deben ser protegidas.

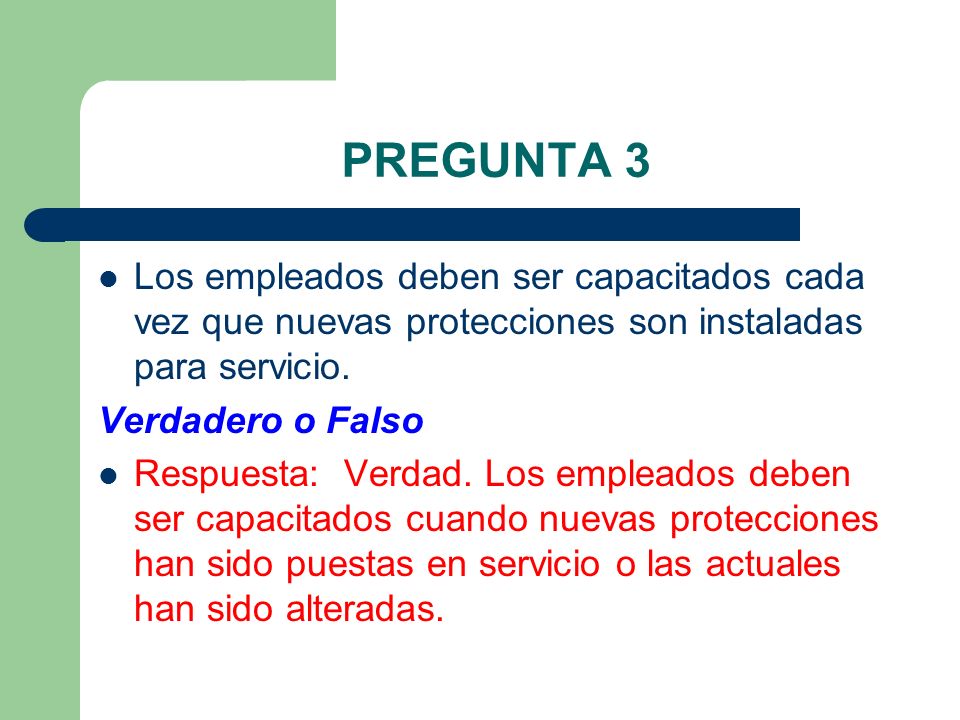

37 PREGUNTA 3 Los empleados deben ser capacitados cada vez que nuevas protecciones son instaladas para servicio. Verdadero o Falso Respuesta: Verdad. Los empleados deben ser capacitados cuando nuevas protecciones han sido puestas en servicio o las actuales han sido alteradas.

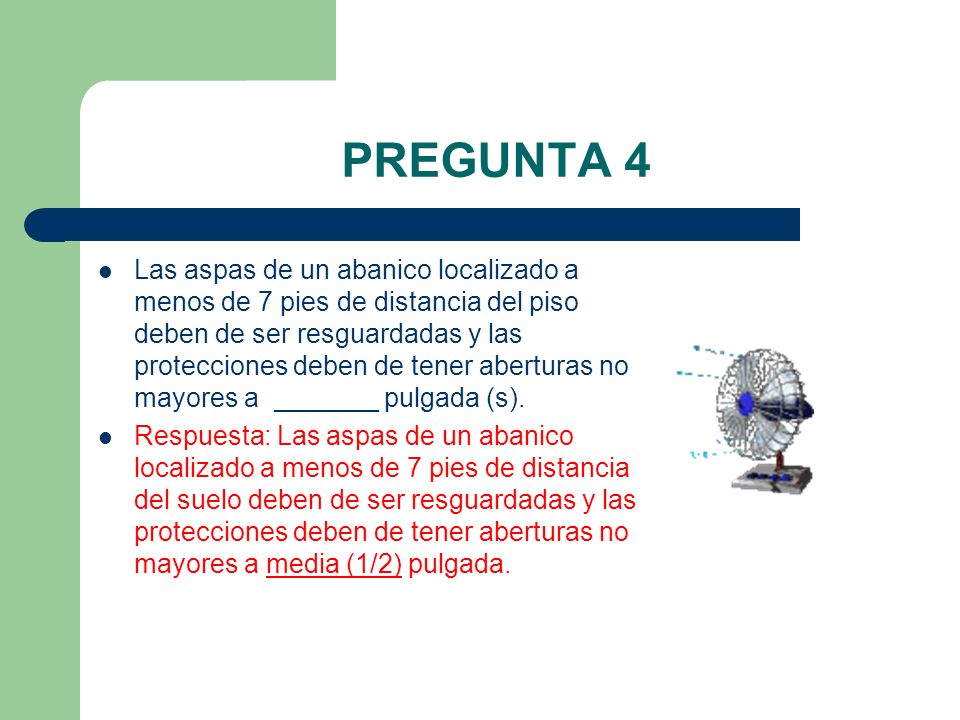

38 PREGUNTA 4 Las aspas de un abanico localizado a menos de 7 pies de distancia del piso deben de ser resguardadas y las protecciones deben de tener aberturas no mayores a _______ pulgada (s). Respuesta: Las aspas de un abanico localizado a menos de 7 pies de distancia del suelo deben de ser resguardadas y las protecciones deben de tener aberturas no mayores a media (1/2) pulgada.

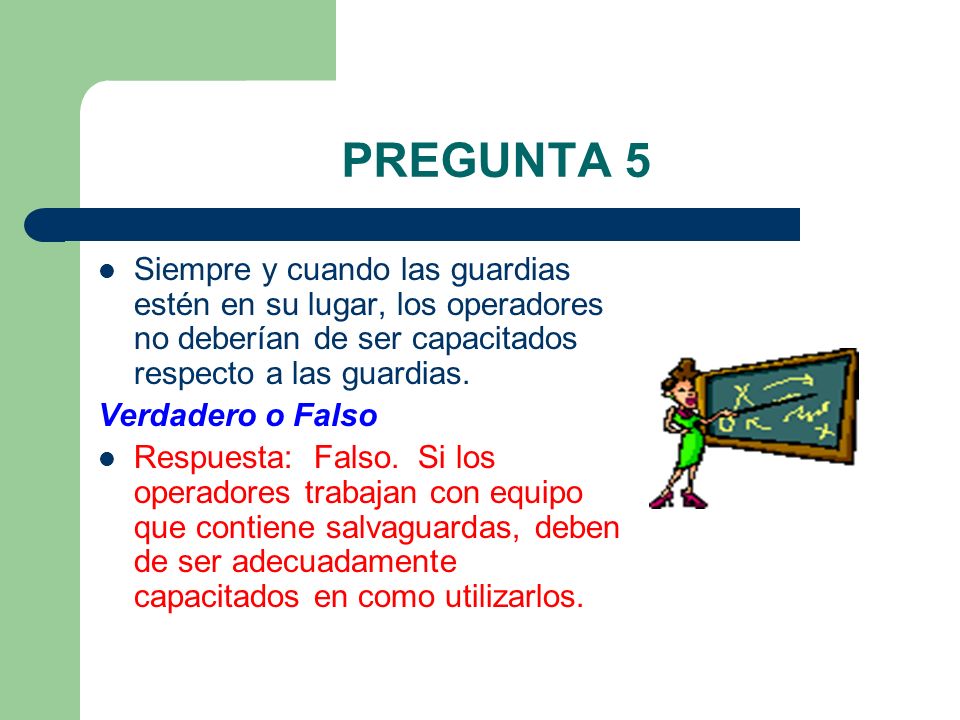

39 PREGUNTA 5 Siempre y cuando las guardias estén en su lugar, los operadores no deberían de ser capacitados respecto a las guardias. Verdadero o Falso Respuesta: Falso. Si los operadores trabajan con equipo que contiene salvaguardas, deben de ser adecuadamente capacitados en como utilizarlos.

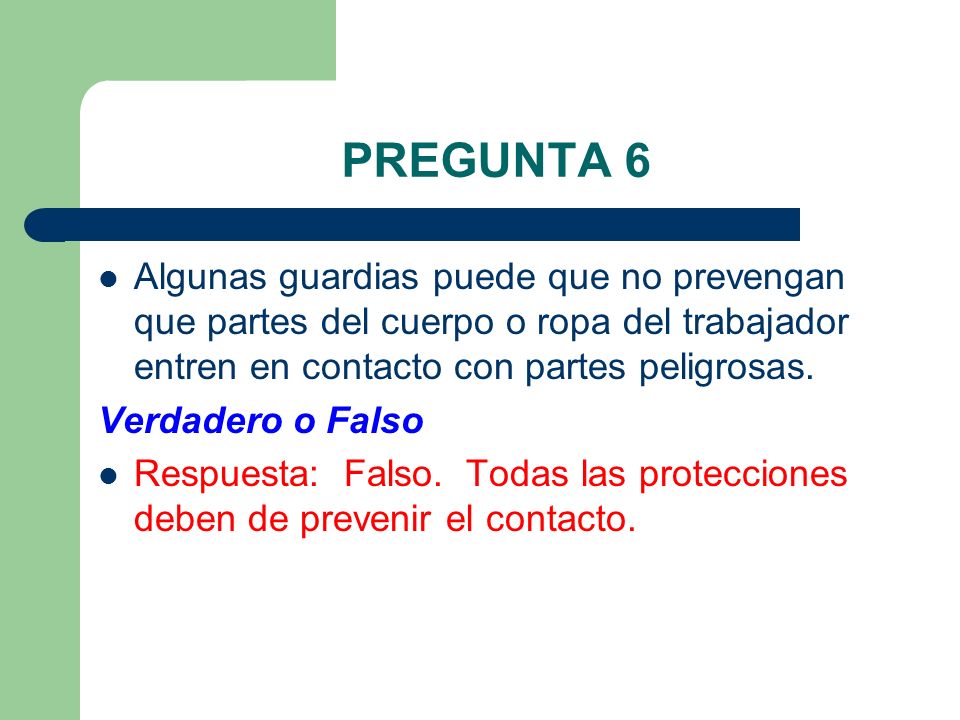

40 PREGUNTA 6 Algunas guardias puede que no prevengan que partes del cuerpo o ropa del trabajador entren en contacto con partes peligrosas. Verdadero o Falso Respuesta: Falso. Todas las protecciones deben de prevenir el contacto.

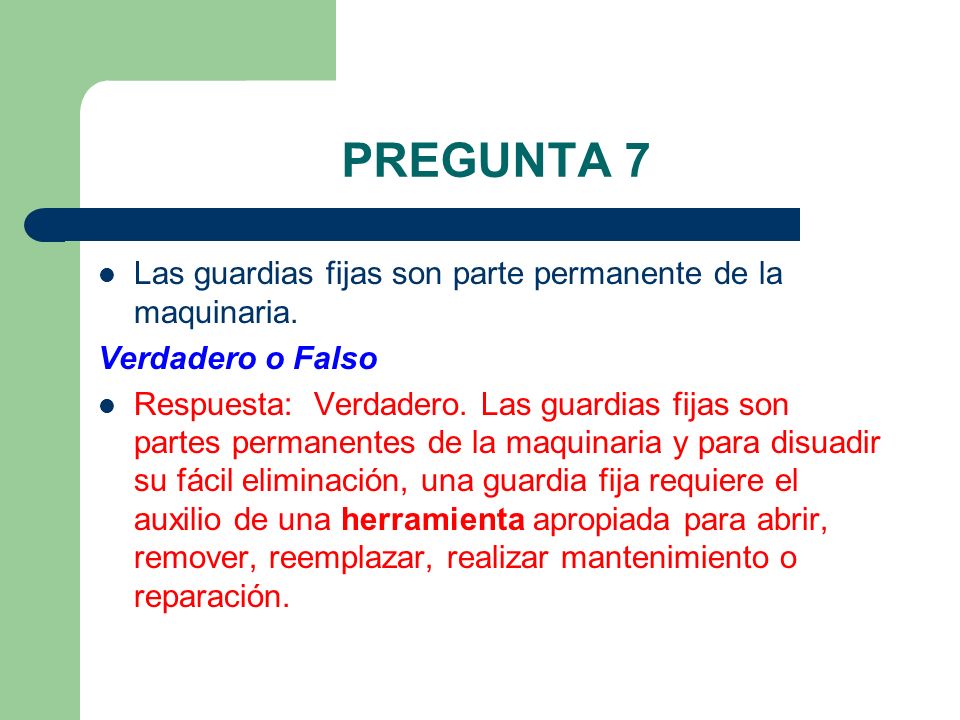

41 PREGUNTA 7 Las guardias fijas son parte permanente de la maquinaria.
Verdadero o Falso Respuesta: Verdadero. Las guardias fijas son partes permanentes de la maquinaria y para disuadir su fácil eliminación, una guardia fija requiere el auxilio de una herramienta apropiada para abrir, remover, reemplazar, realizar mantenimiento o reparación.

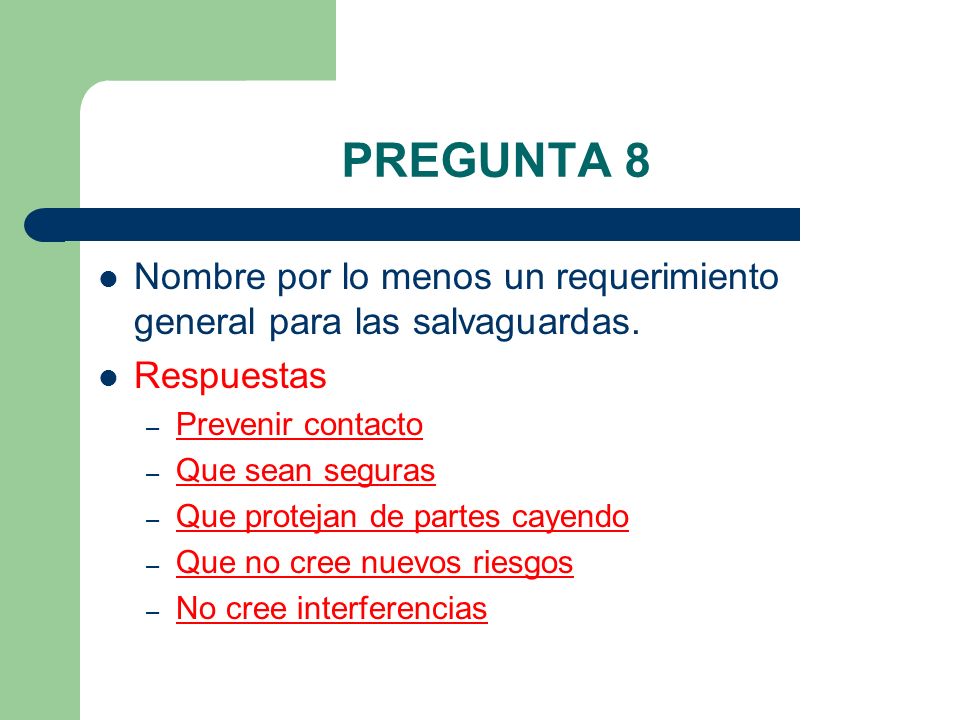

42 PREGUNTA 8 Nombre por lo menos un requerimiento general para las salvaguardas. Respuestas Prevenir contacto Que sean seguras Que protejan de partes cayendo Que no cree nuevos riesgos No cree interferencias

43 PREGUNTA 9 Mantenga cualquier escudo de un PTO’s en su lugar o coloquelo inmediatamente despues de la revision. Verdadero o Falso Respuesta: Verdadero. Si es absolutamente necesario el remover una guardia para mantenimiento o reparación, colóquela de nueva cuenta inmediatamente cuando termine.

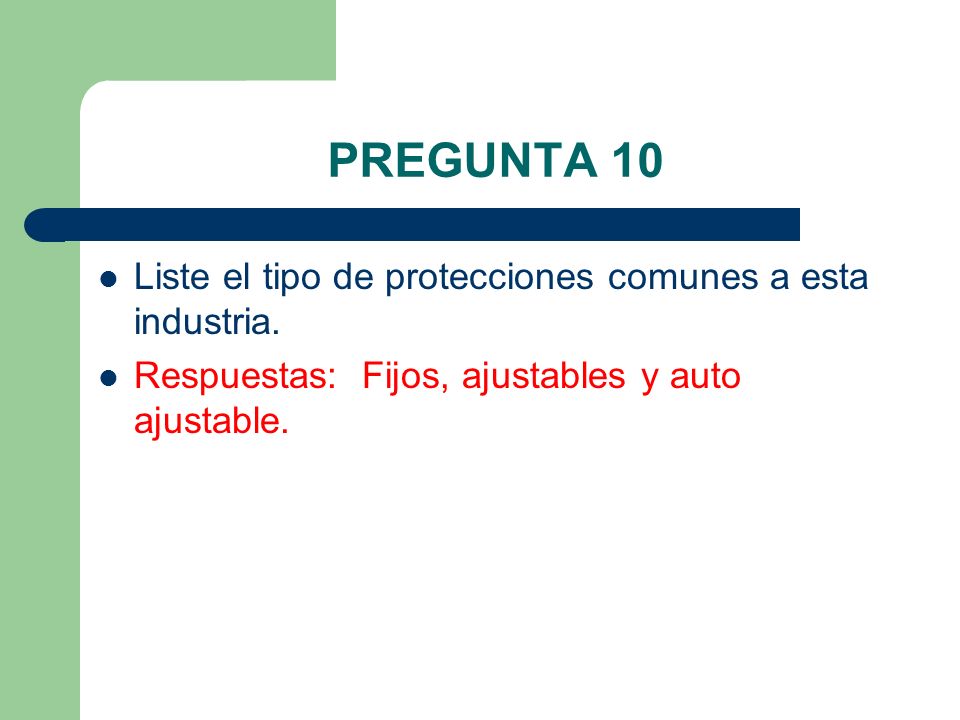

44 PREGUNTA 10 Liste el tipo de protecciones comunes a esta industria.
Respuestas: Fijos, ajustables y auto ajustable.

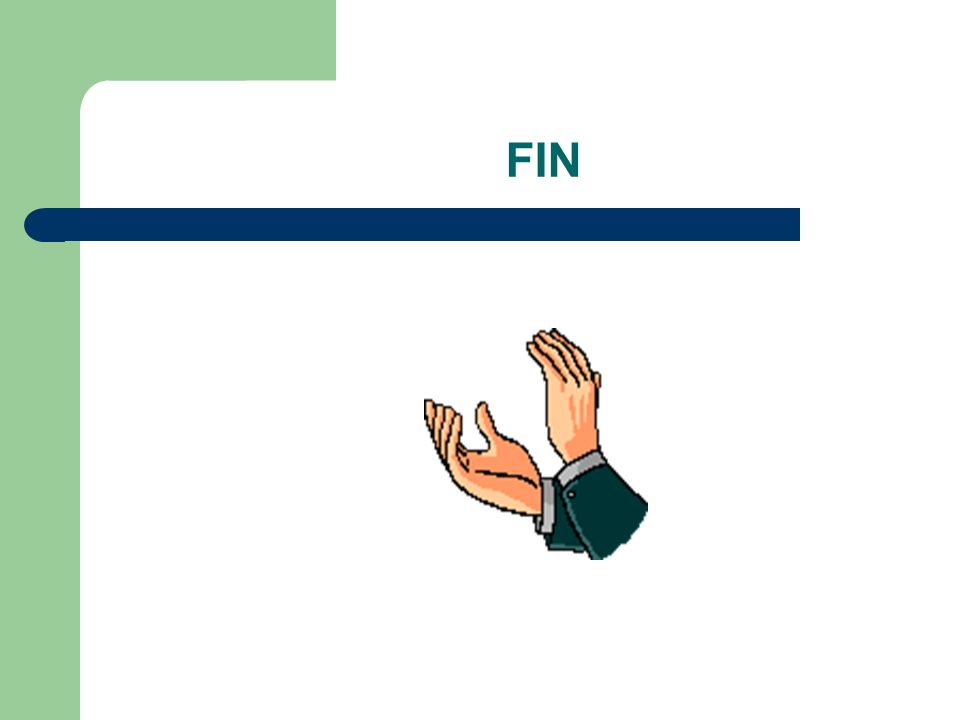

45 FIN Alguna pregunta? Gracias por atender y que tenga un buen día!
