1 Herramientas de Sujeción

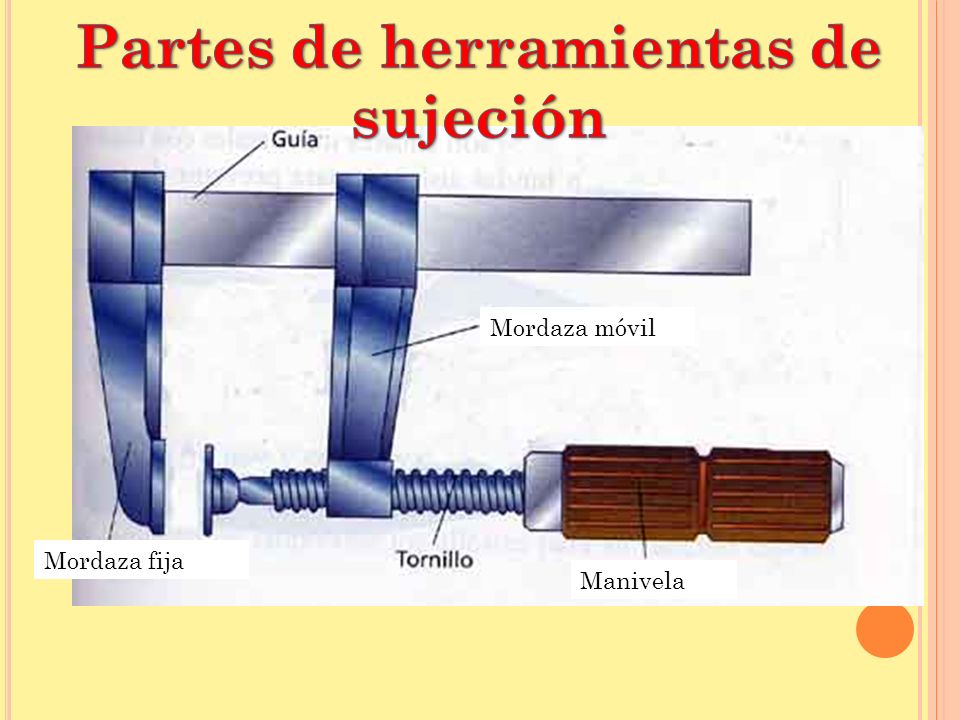

2 Partes de herramientas de sujeción
Mordaza móvil Mordaza fija Manivela

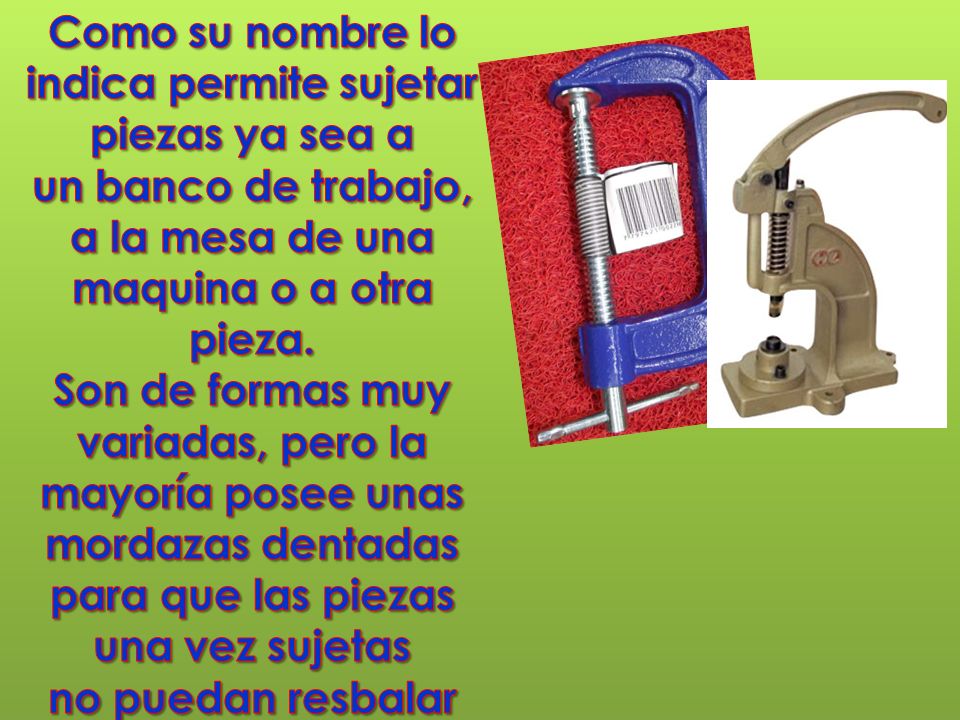

3 Como su nombre lo indica permite sujetar piezas ya sea a un banco de trabajo, a la mesa de una maquina o a otra pieza. Son de formas muy variadas, pero la mayoría posee unas mordazas dentadas para que las piezas una vez sujetas no puedan resbalar

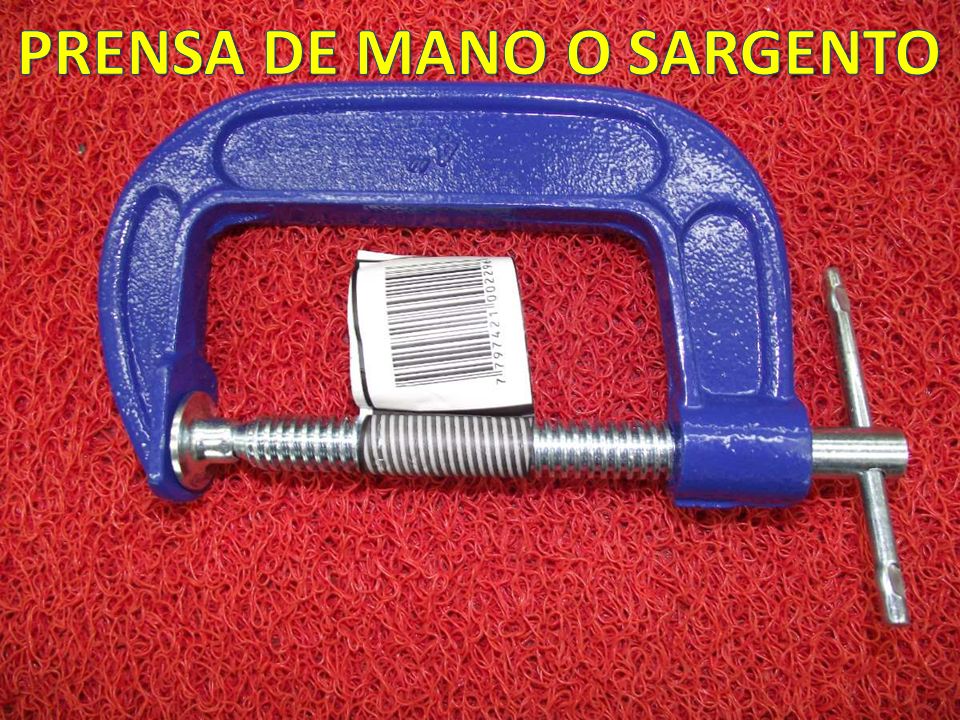

4 PRENSA DE MANO O SARGENTO

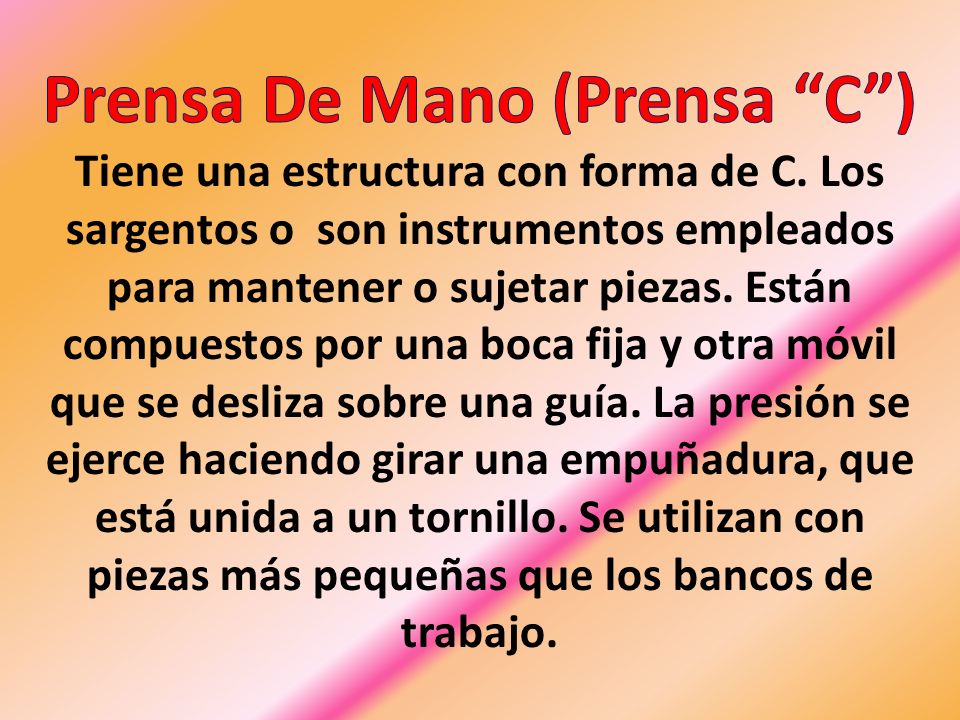

5 Prensa De Mano (Prensa “C”) Tiene una estructura con forma de C
Prensa De Mano (Prensa “C”) Tiene una estructura con forma de C. Los sargentos o son instrumentos empleados para mantener o sujetar piezas. Están compuestos por una boca fija y otra móvil que se desliza sobre una guía. La presión se ejerce haciendo girar una empuñadura, que está unida a un tornillo. Se utilizan con piezas más pequeñas que los bancos de trabajo.

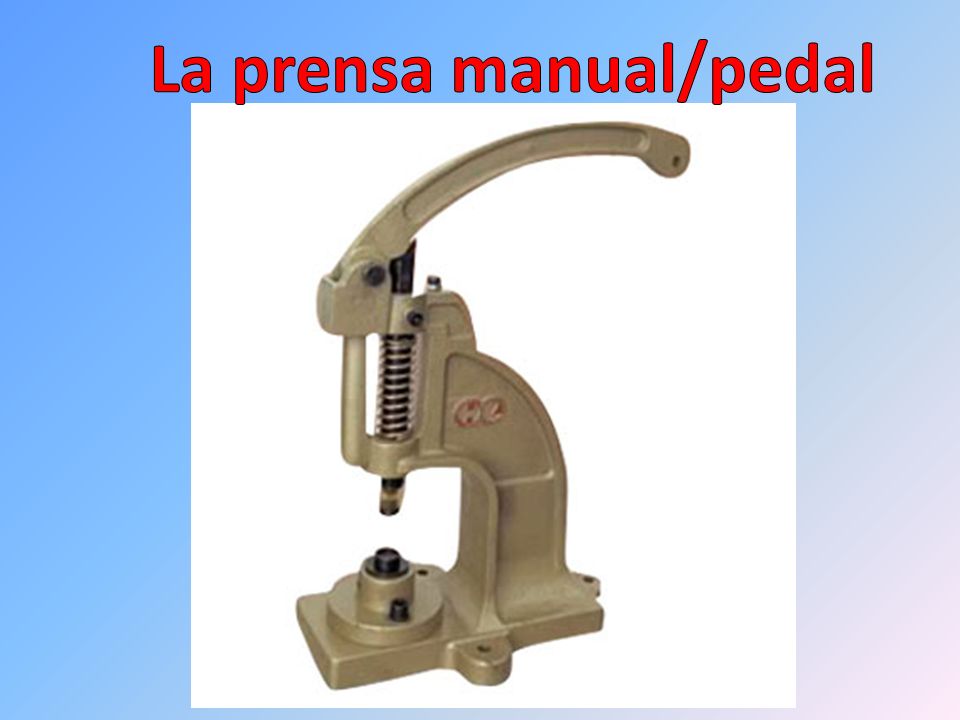

6 La prensa manual/pedal

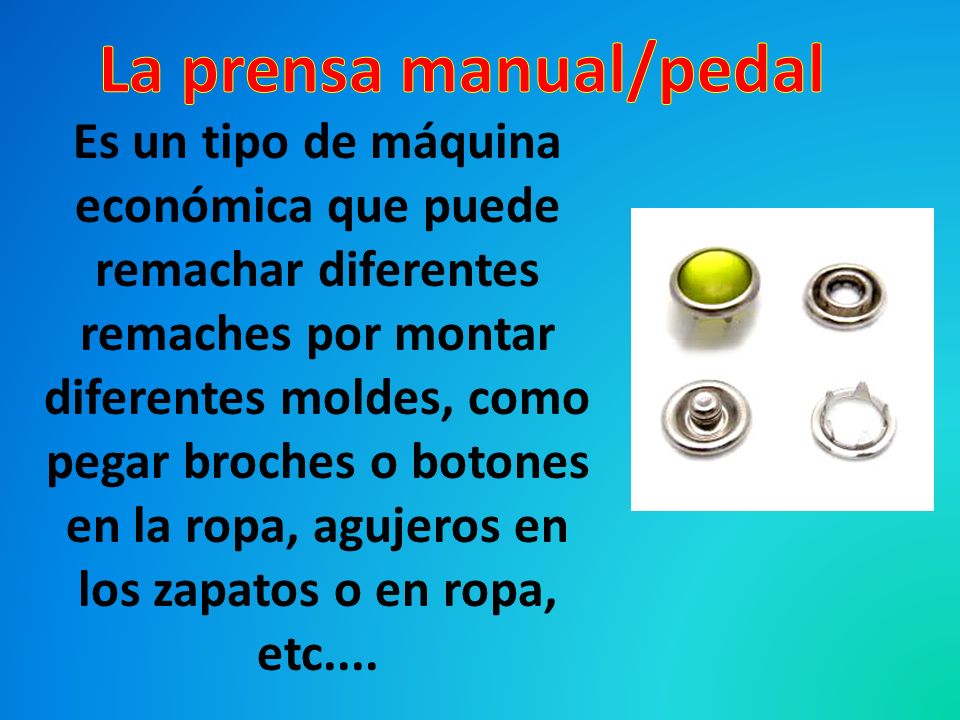

7 La prensa manual/pedal
Es un tipo de máquina económica que puede remachar diferentes remaches por montar diferentes moldes, como pegar broches o botones en la ropa, agujeros en los zapatos o en ropa, etc....

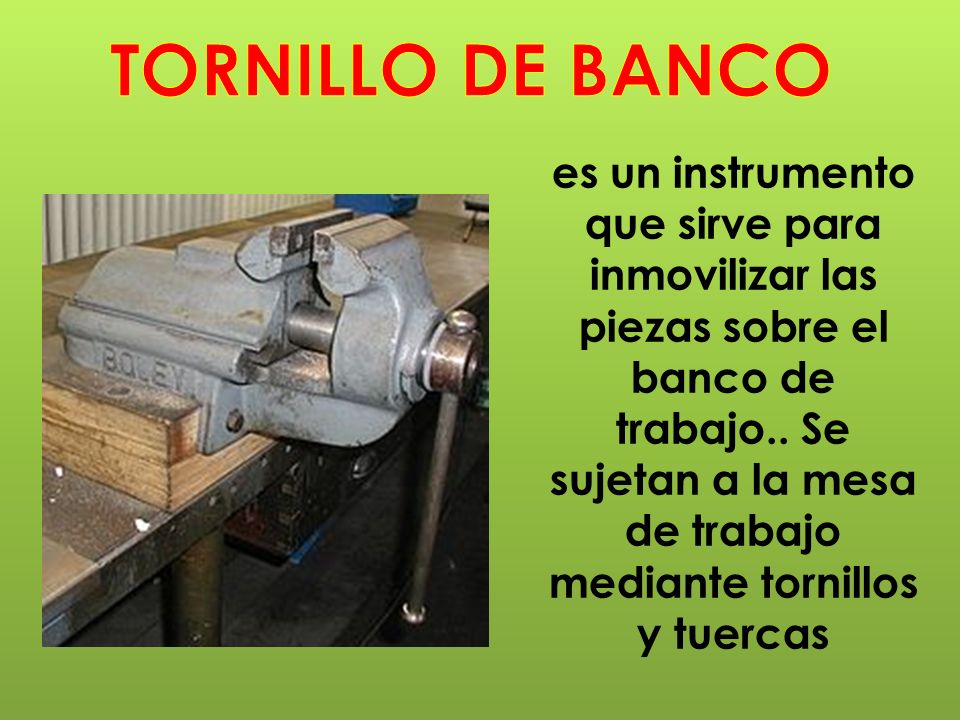

8 TORNILLO DE BANCO es un instrumento que sirve para inmovilizar las piezas sobre el banco de trabajo.. Se sujetan a la mesa de trabajo mediante tornillos y tuercas

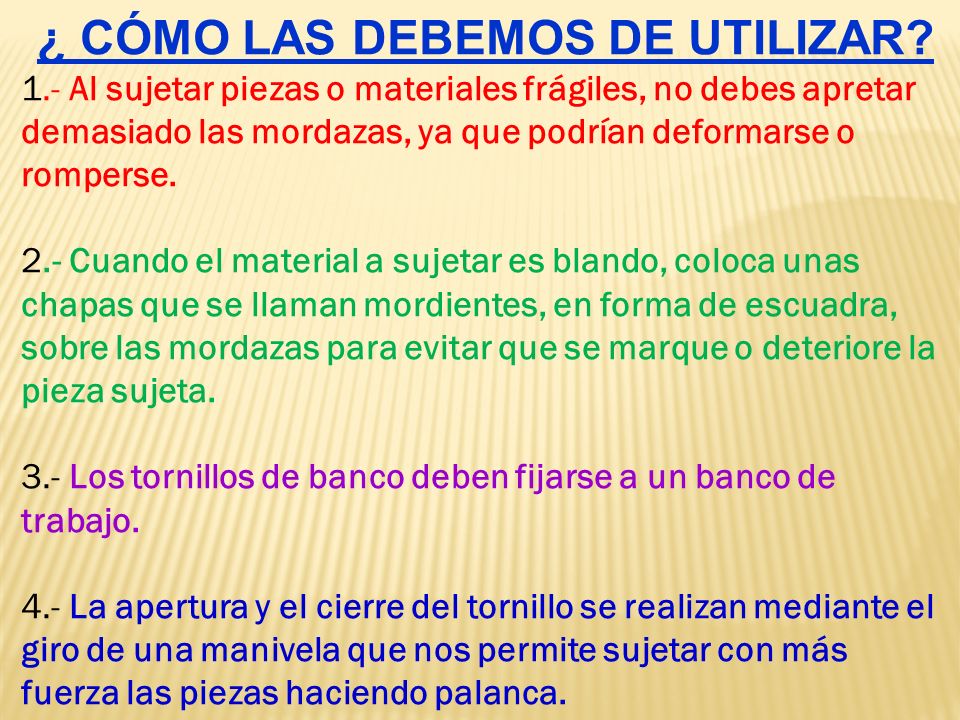

9 ¿ CÓMO LAS DEBEMOS DE UTILIZAR?
1.- Al sujetar piezas o materiales frágiles, no debes apretar demasiado las mordazas, ya que podrían deformarse o romperse. 2.- Cuando el material a sujetar es blando, coloca unas chapas que se llaman mordientes, en forma de escuadra, sobre las mordazas para evitar que se marque o deteriore la pieza sujeta. 3.- Los tornillos de banco deben fijarse a un banco de trabajo. 4.- La apertura y el cierre del tornillo se realizan mediante el giro de una manivela que nos permite sujetar con más fuerza las piezas haciendo palanca.

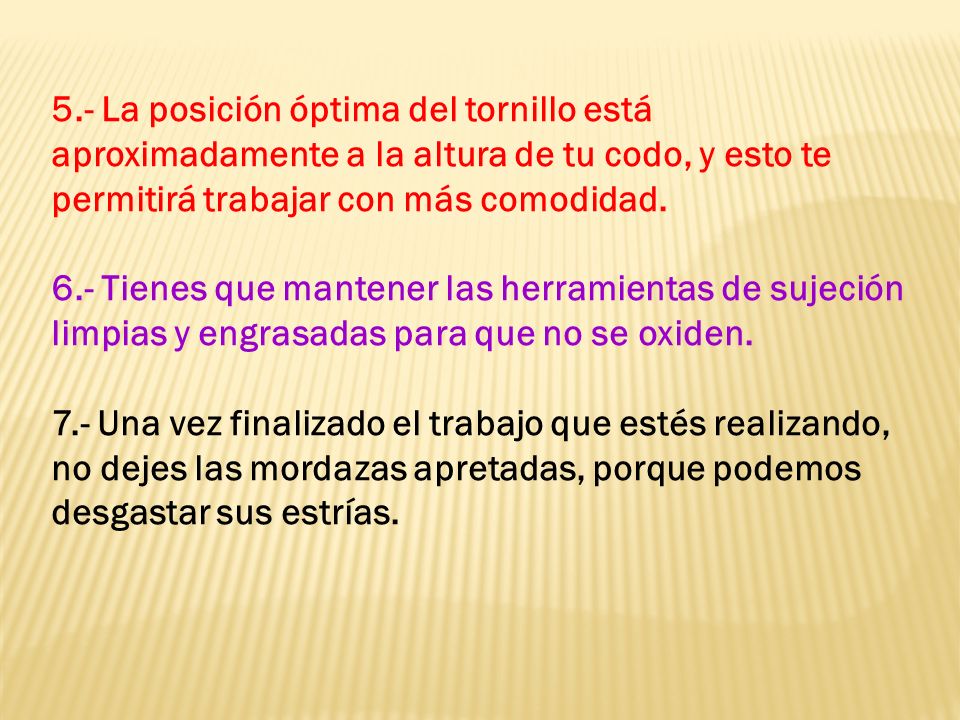

10 5.- La posición óptima del tornillo está aproximadamente a la altura de tu codo, y esto te permitirá trabajar con más comodidad. 6.- Tienes que mantener las herramientas de sujeción limpias y engrasadas para que no se oxiden. 7.- Una vez finalizado el trabajo que estés realizando, no dejes las mordazas apretadas, porque podemos desgastar sus estrías.

11 4.- No coloques nunca los dedos entre las mordazas.

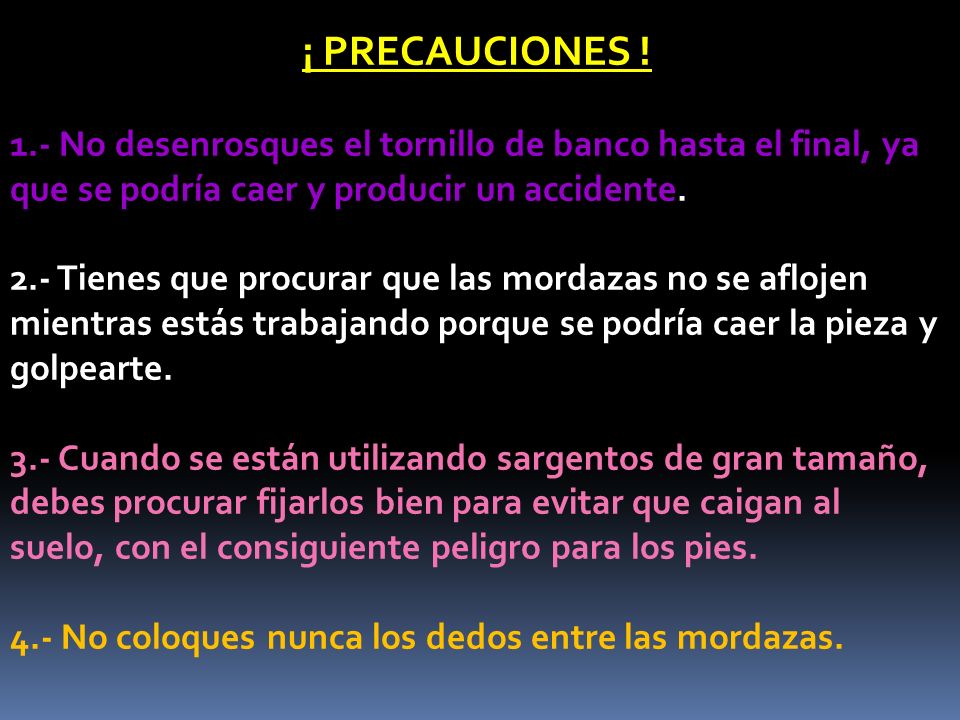

 ¡ PRECAUCIONES ! 1.- No desenrosques el tornillo de banco hasta el final, ya que se podría caer y producir un accidente. 2.- Tienes que procurar que las mordazas no se aflojen mientras estás trabajando porque se podría caer la pieza y golpearte. 3.- Cuando se están utilizando sargentos de gran tamaño, debes procurar fijarlos bien para evitar que caigan al suelo, con el consiguiente peligro para los pies. 4.- No coloques nunca los dedos entre las mordazas.

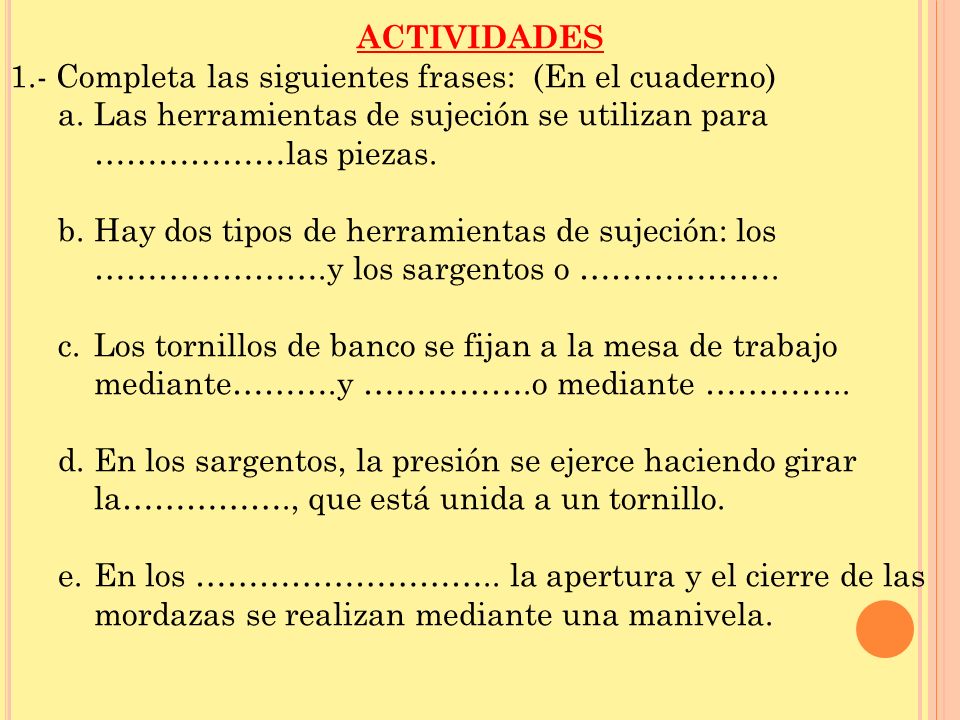

12 ACTIVIDADES 1.- Completa las siguientes frases: (En el cuaderno) Las herramientas de sujeción se utilizan para ………………las piezas. Hay dos tipos de herramientas de sujeción: los ………………….y los sargentos o ………………. Los tornillos de banco se fijan a la mesa de trabajo mediante……….y …………….o mediante ………….. En los sargentos, la presión se ejerce haciendo girar la……………., que está unida a un tornillo. En los ……………………….. la apertura y el cierre de las mordazas se realizan mediante una manivela.

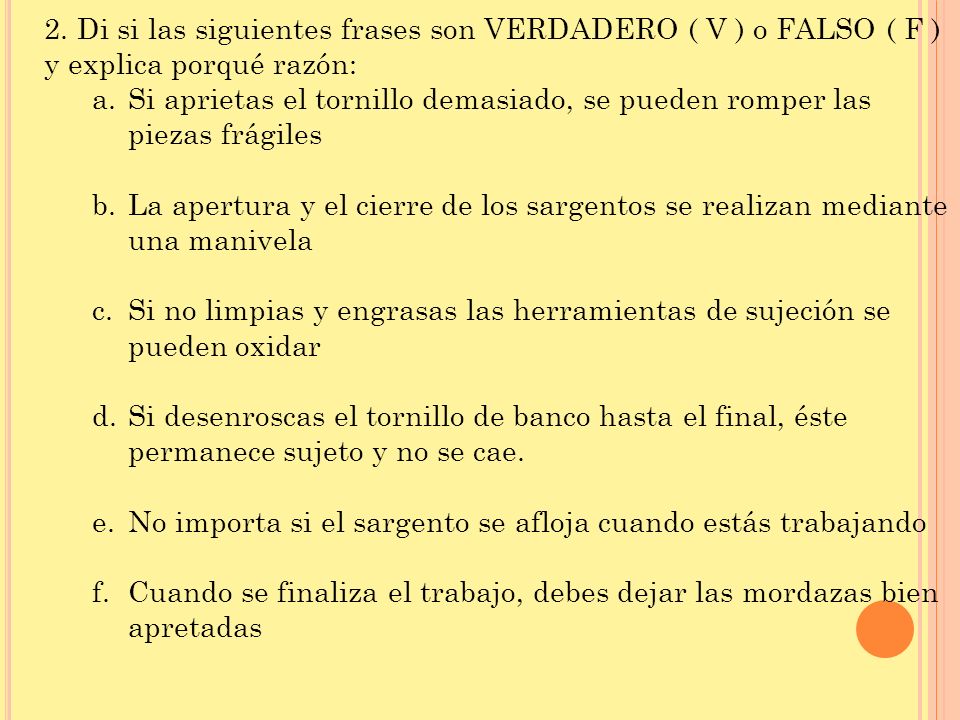

13 2. Di si las siguientes frases son VERDADERO ( V ) o FALSO ( F ) y explica porqué razón:
Si aprietas el tornillo demasiado, se pueden romper las piezas frágiles La apertura y el cierre de los sargentos se realizan mediante una manivela Si no limpias y engrasas las herramientas de sujeción se pueden oxidar Si desenroscas el tornillo de banco hasta el final, éste permanece sujeto y no se cae. No importa si el sargento se afloja cuando estás trabajando Cuando se finaliza el trabajo, debes dejar las mordazas bien apretadas
