1 LA TIERRA Unidad didáctica 2. (Páginas 24-31)

2 1. LAS CAPAS DE LA TIERRA 2. LOS MÉTODOS DE ESTUDIO 3
1.LAS CAPAS DE LA TIERRA 2. LOS MÉTODOS DE ESTUDIO 3. TECTÓNICA DE PLACAS

3 1. LAS CAPAS DE LA TIERRA Según su composición química y mineralógica
CORTEZA MANTO NÚCLEO Según su estado físico y su dinámica LITOSFERA ASTERNOSFERA MESOSFERA ENDOSFERA

4

5 LA CORTEZA Características Rígida
Más externa y delgada ( Junto con manto superior forma la LITOFERA) CORTEZA OCEÁNICA Fondo océanos Más delgada pero más densa CORTEZA CONTINENTAL Continentes + plataforma continental Más gruesa pero menos densa

6 EL MANTO Plástico Se divide , según su composición mineralógica
Manto superior Manto intermedio Manto inferior Corrientes de convección (mecanismo que se produce en los fluidos cuando el calor es transportado desde zonas de mayor temperatura a otras con temperatura menor, debido a los cambios en la densidad de los materiales. ) que son responsables del movimiento de las placas litosféricas

7 Corrientes de convección en el manto.

8 EL NÚCLEO NÚCLEO EXTERNO - Hierro y Niquel - Líquido NÚCLEO INTERNO
- Sólido, debido a la altísima presión a la que se encuentra.

9 Y…. ¿cómo llegamos a conocer todo esto?
MÉTODOS DE ESTUDIOS DE LA TIERRA

10 2. MÉTODOS DE ESTUDIO Son métodos INDIRECTOS, por la dificultad de acceder a las zonas más profundas de la Tierra y estudiarlas directamente. 1- Estudios de ONDAS SÍSMICAS ( el más importante) 2. Mediciones parámetros físicos 3. Estudio de meteoritos 4. Sondeos 5. Estudios de laboratorio

11 1. Estudio ondas sísmicas
Ondas sísmicas: las que se producen en el interior terrestre debido a los terremotos. Útil porque la propagación de estas ondas varía con las características del medio (composición física, estado físico y densidad) Sismógrafos: aparatos que registran ondas sísmicas producidas en los terremotos. 3 tipos de ondas sísmicas: Ondas P Ondas S Ondas superficiales.

12 Ejemplo: - Las ondas tipo S Sólo se propagan a través de medios sólidos… Por lo tanto como cuando hay terremotos no se detectan en la zona del núcleo externo, concluimos que el núcleo externo es líquido

13 2. Medición de propiedades físicas.
Como la gravedad, el magnetismo, energía térmica emitida… 3. Estudio de meteoritos Meteoritos son fragmentos de planetas, y los planetas del Sistema Solar tienen un origen común… (recordar teoría de los planetesimales)

14 4. Sondeos terrestres Perforaciones mecánicas en la Tierra desde pocos metros hasta decenas de Km

15 5. Estudios de laboratorio
Simulación de las condiciones de Tª y presión en el interior de la Tierra. Ejemplo: célula de Yunque de diamante

16 3. LA TECTONICA DE PLACAS. Nacimiento 1960: teoría global con la que se empiezan a relacionar un gran nº de fenómenos (formación volcanes, montañas, terremotos,etc) 4 Puntos 1. Tierra dividida en compartimentos rígidos: PLACAS LITOSFÉRICAS 2. Placas son dinámicas (movimiento,cambio forma, tamaño…) 3. Movimiento placas roces y empujes entre ellas que dan PROCESOSGEOLÓGICOS (intnos y extnos) En los límites (bordes) entre placas ( la mayoría) Dentro de las placas (muy pocos)

17 Las 8 grandes placas

18 Las placas pueden tener: 1
Las placas pueden tener: 1. Litosfera oceánica y continental (la mayoría)– ej: placa Africana, Suramericana, Indoaustraliana, etc. 2. Solo litosfera oceánica: solo la placa Nazca

19 Los bordes de placas 1. BORDES CONVERGENTES- Destrucción de litosfera
2. BORDES DIVERGENTES – Creación de litosfera 3. BORDES CON MOVIMIENTO LATERAL – Ni creación ni destrucción de litosfera.

20 En resumen… M A G T I S O T E R M O S Tectónica placas CONVERGENTES
Destrucción litos BORDES DE PLACAS Tectónica placas DIVERGENTES Creación litosfera MOV. LATERAL Ni creación ni dest DENTRO DE PLACAS Puntos calientes

21 Ejercicios. ¿ Es lo mismo la litosfera que la corteza? Justifica tu respuesta. 6. Explica cómo el estudio de las ondas que se producen en los terremotos nos proporciona información acerca de la estructura del interior de la Tierra. (libro página 34) 9. Consulta el mapa de la distribución de las placas tectónicas e indica que tipo de litosfera (libro página 34)

22 Bordes convergentes Las placas convergen y CHOCAN
Se destruye litosfera ( bordes destructivos) Tipos de convergencia: A) 2 placas litosfera oceánica B) a placa litosfera oceánica y 1 litosfera continental C) 2 placas litosfera continental

23 A) Convergencia 2 placas litosfera oceánica ARCO ISLA
Ejemplo: las islas de Japón

24 Lo que ocurre es que…. La placa más antigua se ha enfriado más, se ha hecho más densa y subduce con facilidad en el manto. Fusión de materiales magmas que ascienden a la superficie y dan islas en forma de arco

25 Bordes convergentes B) a placa litosfera oceánica
Las placas convergen y CHOCAN Se destruye litosfera ( bordes destructivos) Tipos de convergencia: A) 2 placas litosfera oceánica B) a placa litosfera oceánica y 1 litosfera continental C) 2 placas litosfera continental

26 B. Convergencia placa oceánica-continental ORÓGENOS de tipo andino
Densidad mayor Densidad menor Litosfera CONTINENTAL Litosfera OCEÁNICA

27 Ejemplo: los Andes

28 Lo que ocurre es que…. La litosfera oceánica es más densa, se introduce (subduce) bajo la continental y la deforma, generando en ella una cadena montañosa (orógeno de tipo andino) paralela al borde convergente. El rozamiento placas Magmatismo y terremotos muy frecuentes en estas zonas.

29 Terremoto Chile Enero 2010. Borde convergente placa Nazca y Sudamericana Subducción placa Nazca bajo Sudamericana.

30 Bordes convergentes Las placas convergen y CHOCAN
Se destruye litosfera ( bordes destructivos) Tipos de convergencia: A) 2 placas litosfera oceánica B) a placa litosfera oceánica y 1 litosfera continental C) 2 placas litosfera continental

31 C. 2 placas de litosfera continental ORÓGENOS DE COLISIÓN

32

33

34 Lo que ocurre es que…. Ambas placas tienen = densidad, por lo que chocan y a penas se introduce una bajo la otra (no subducción) Así el choque produce elevación y deformación de la zona dando cadenas montañosas (orógenos de colisión)

35 Los bordes de placas 1. BORDES CONVERGENTES 2. BORDES DIVERGENTES
3. BORDES CON MOVIMIENTO LATERAL

36 Bordes divergentes 4º Creación de nueva litosfera
Litosfera OCEÁNICA 1ºLas placas se separan 2º Magma (vulcanismo) 3º Solidificación del magma a ambos lados de la fractura 4º Creación de nueva litosfera (bordes constructivos)

37 Aparecen en el fondo de los océanos como cordilleras submarinas llamadas DORSALES OCEÁNICAS.

38 Los bordes de placas 1. BORDES CONVERGENTES 2. BORDES DIVERGENTES
3. BORDES CON MOVIMIENTO LATERAL ( = bordes pasivos)

39 Bordes con movimiento lateral.
Son fracturas llamadas FALLAS TRANSFORMANTES Suelen estar en los océanos intercaladas a lo largo de los bordes divergentes (dorsales oceánicas), permitiendo la acomodación de fragmentos de placas que se mueven a diferente ritmo. Ni se crea ni se destruye litosfera

40

41 Ejemplo terremoto asociado a fallas (Haití enero 2010)

42 Falla de San Andrés. California.
Aunque normalmente aparecen en los océanos, a veces las fallas aparecen en la litosfera continental Falla de San Andrés. California.

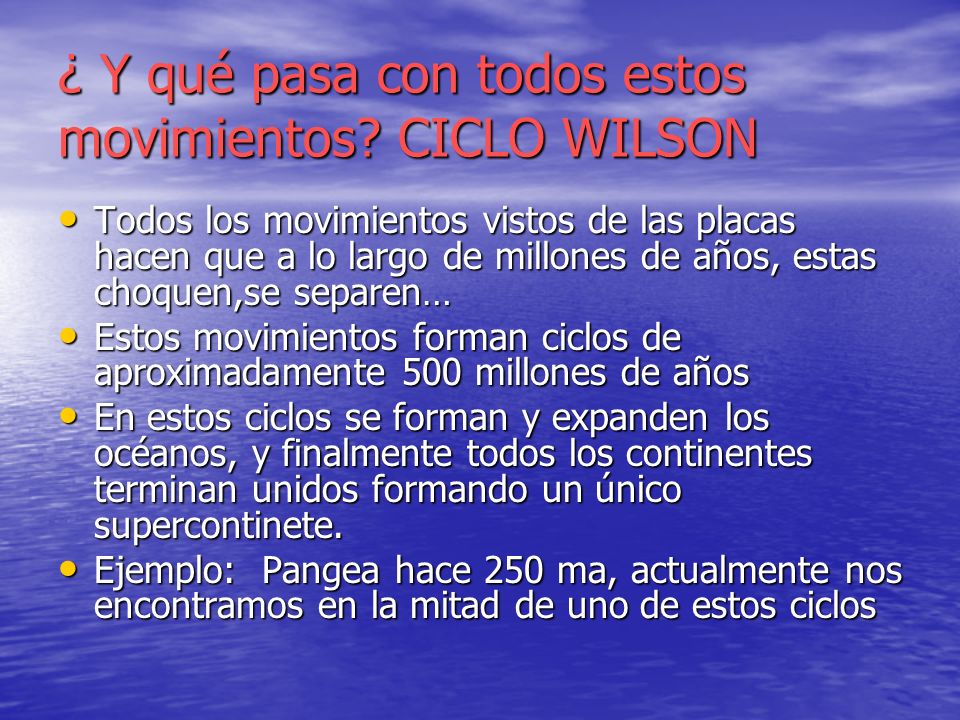

43 ¿ Y qué pasa con todos estos movimientos? CICLO WILSON
Todos los movimientos vistos de las placas hacen que a lo largo de millones de años, estas choquen,se separen… Estos movimientos forman ciclos de aproximadamente 500 millones de años En estos ciclos se forman y expanden los océanos, y finalmente todos los continentes terminan unidos formando un único supercontinete. Ejemplo: Pangea hace 250 ma, actualmente nos encontramos en la mitad de uno de estos ciclos

44

45 PANGEA. 250 ma ACTUALMENTE

46 En resumen… M A G T I S O T E R M O S Tectónica placas CONVERGENTES
Destrucción litos BORDES DE PLACAS Tectónica placas DIVERGENTES Creación litosfera MOV. LATERAL Ni creación ni dest DENTRO DE PLACAS Puntos calientes

47 Según la red sísmica del Instituto Geográfico Nacional, en España se producen cada año unos terremotos, de los cuales sólo unos dos al mes son sentidos por la población. La zona más vulnerable se sitúa en el sur y sureste de la península, en torno a Granada, la zona sur de la provincia de Alicante y las de Almería y Murcia

48 Magnitud en Escala Richter
Efectos del terremoto  Menos de 3.5      Generalmente no se siente, pero es registrado      A menudo se siente, pero sólo causa daños menores        Ocasiona daños ligeros a edificios          Puede ocasionar daños severos en áreas muy pobladas.       Terremoto mayor. Causa graves daños 8  o mayor      Gran terremoto. Destrucción total a comunidades  cercanas. Frecuencia de terremotos en el mundo > 8 ….0 1 7,0 –7,9 …17 6,0 –6,9 …134 5,0 –5,9 …1319 4,0 –4,9… ,0 –3,9 … ,0 –2,9 …
