1 Conjunto Residencial Villa Ávila Informe 9 AVANCE DE OBRA SEPTIEMBRE 2009 Superobras C.A. Av. Francisco de Miranda, Torre Provincial, Piso 9, Ofic. 91-B, Chacao, Caracas 1060- Venezuela. Telfs: 267 4521 – 267 7678 – 267 0402 Realizado por: Arq. Daniela Goicochea Arráiz

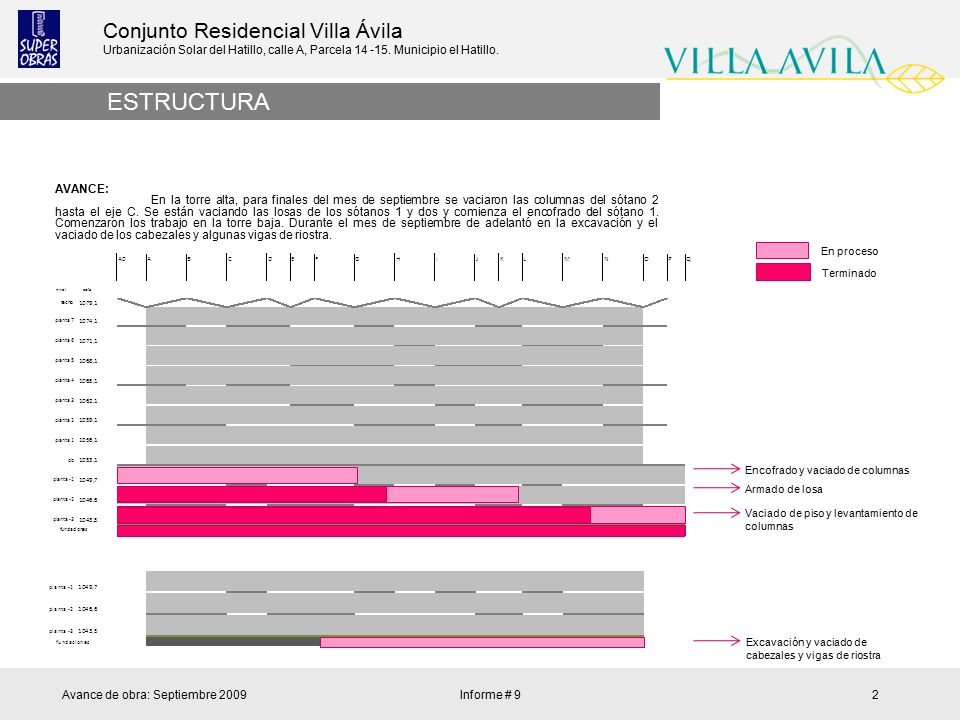

2 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Septiembre 2009Informe # 92 ESTRUCTURA AVANCE: En la torre alta, para finales del mes de septiembre se vaciaron las columnas del sótano 2 hasta el eje C. Se están vaciando las losas de los sótanos 1 y dos y comienza el encofrado del sótano 1. Comenzaron los trabajo en la torre baja. Durante el mes de septiembre de adelantó en la excavación y el vaciado de los cabezales y algunas vigas de riostra. Excavación y vaciado de cabezales y vigas de riostra Vaciado de piso y levantamiento de columnas Armado de losa En proceso Terminado Encofrado y vaciado de columnas

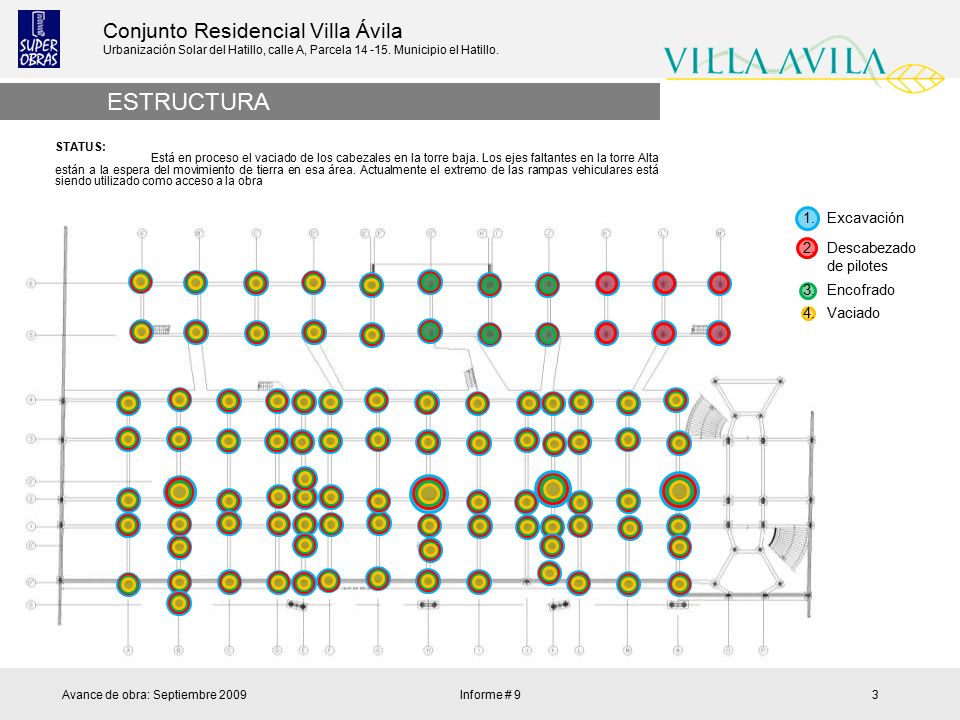

3 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Septiembre 2009Informe # 93 ESTRUCTURA STATUS: Está en proceso el vaciado de los cabezales en la torre baja. Los ejes faltantes en la torre Alta están a la espera del movimiento de tierra en esa área. Actualmente el extremo de las rampas vehiculares está siendo utilizado como acceso a la obra 1. Excavación 2.Descabezado de pilotes 3. Encofrado 4. Vaciado

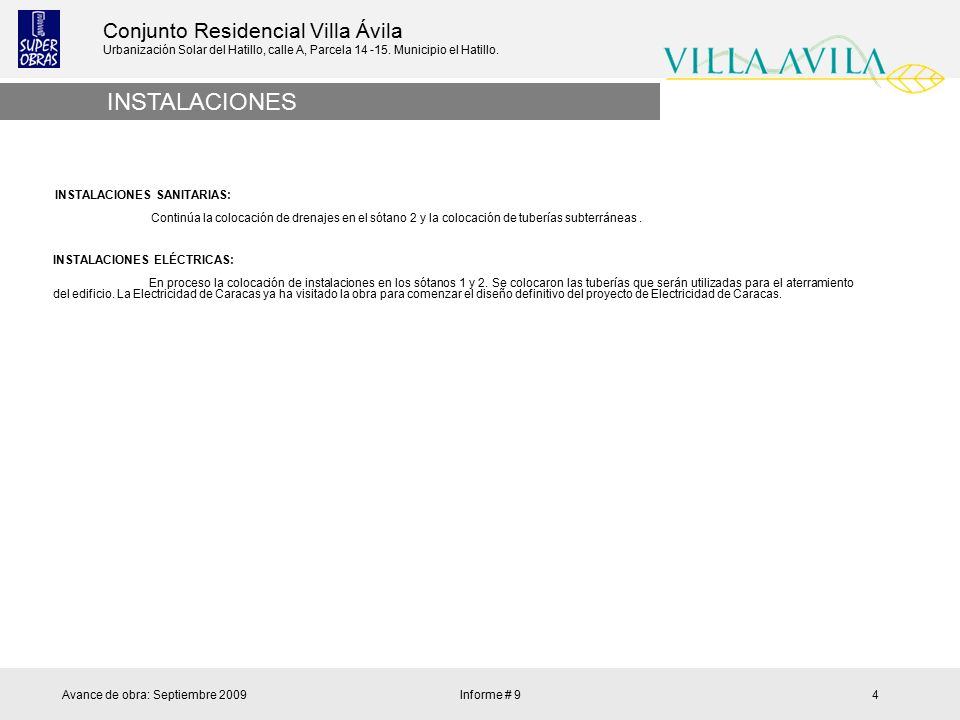

4 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Septiembre 2009Informe # 94 INSTALACIONES INSTALACIONES SANITARIAS: Continúa la colocación de drenajes en el sótano 2 y la colocación de tuberías subterráneas. INSTALACIONES ELÉCTRICAS: En proceso la colocación de instalaciones en los sótanos 1 y 2. Se colocaron las tuberías que serán utilizadas para el aterramiento del edificio. La Electricidad de Caracas ya ha visitado la obra para comenzar el diseño definitivo del proyecto de Electricidad de Caracas.

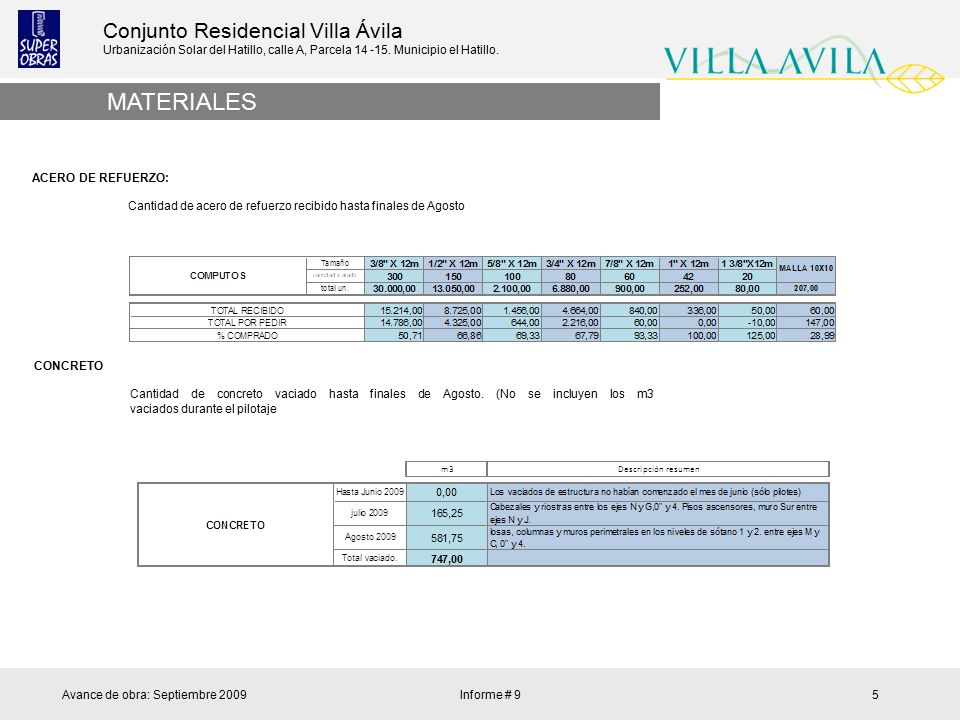

5 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Septiembre 2009Informe # 95 MATERIALES ACERO DE REFUERZO: Cantidad de acero de refuerzo recibido hasta finales de Agosto CONCRETO Cantidad de concreto vaciado hasta finales de Agosto. (No se incluyen los m3 vaciados durante el pilotaje

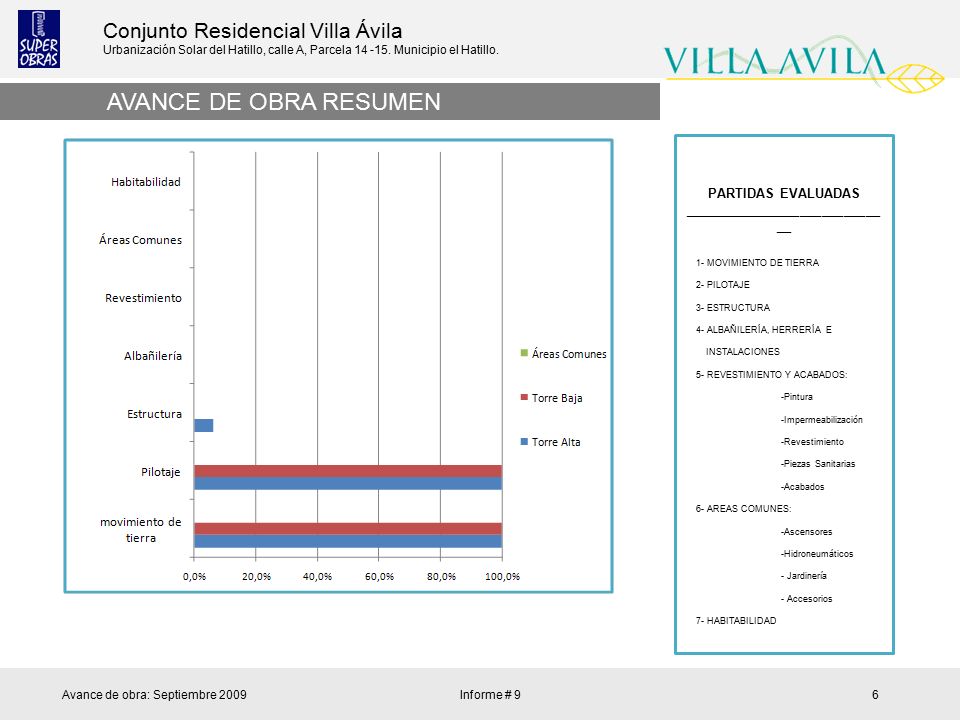

6 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Septiembre 2009Informe # 96 AVANCE DE OBRA RESUMEN PARTIDAS EVALUADAS ___________________________ __ 1- MOVIMIENTO DE TIERRA 2- PILOTAJE 3- ESTRUCTURA 4- ALBAÑILERÍA, HERRERÍA E INSTALACIONES 5- REVESTIMIENTO Y ACABADOS: -Pintura -Impermeabilización -Revestimiento -Piezas Sanitarias -Acabados 6- AREAS COMUNES: -Ascensores -Hidroneumáticos - Jardinería - Accesorios 7- HABITABILIDAD

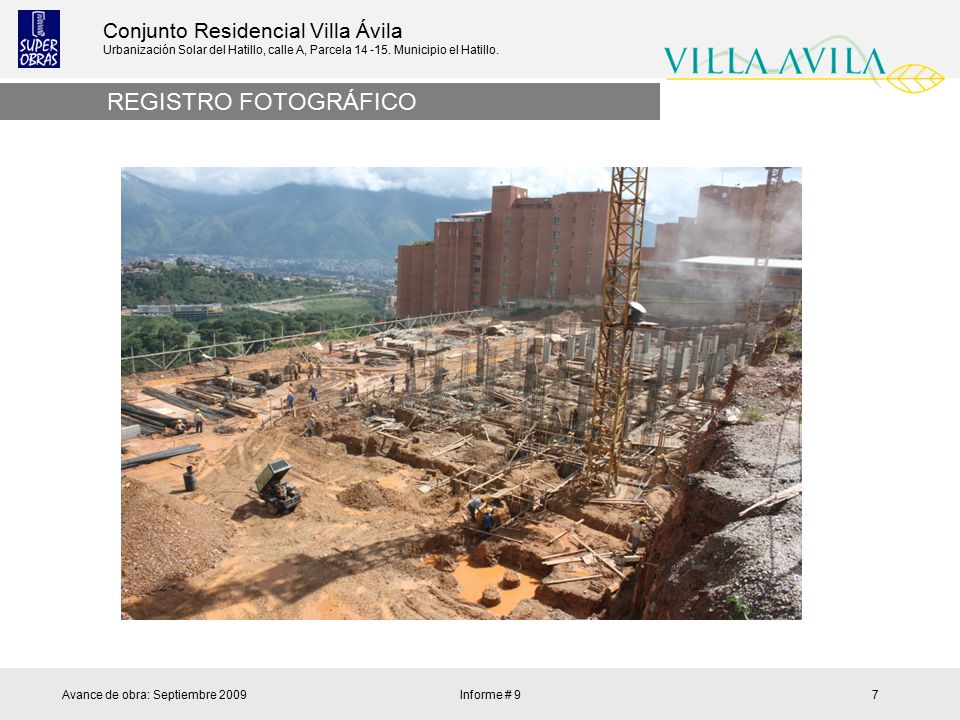

7 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Septiembre 2009Informe # 97 REGISTRO FOTOGRÁFICO

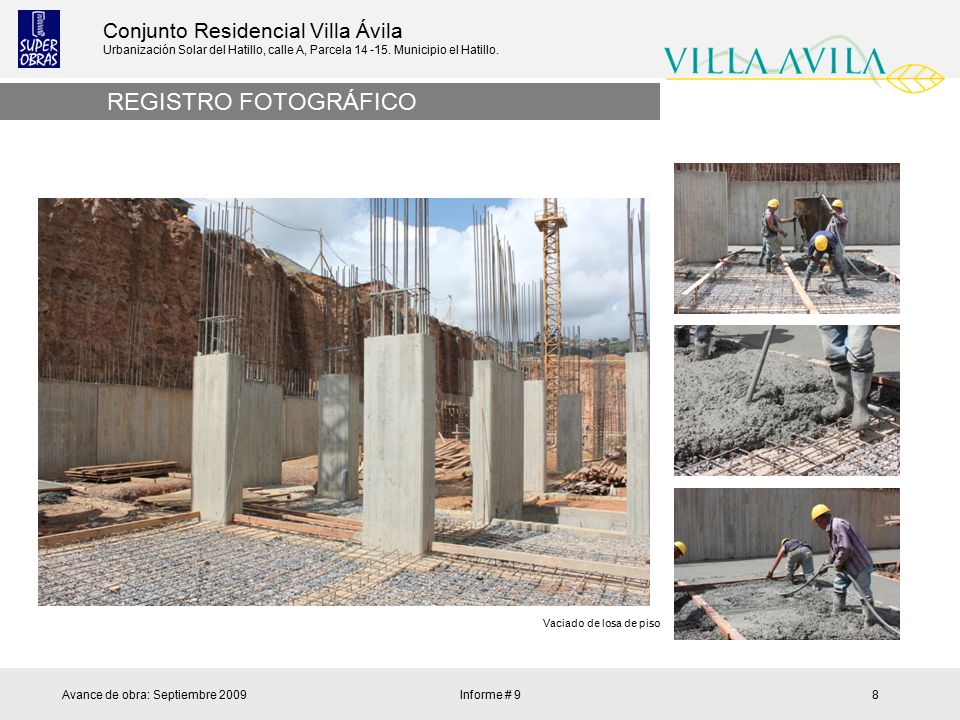

8 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Septiembre 2009Informe # 98 REGISTRO FOTOGRÁFICO Vaciado de losa de piso

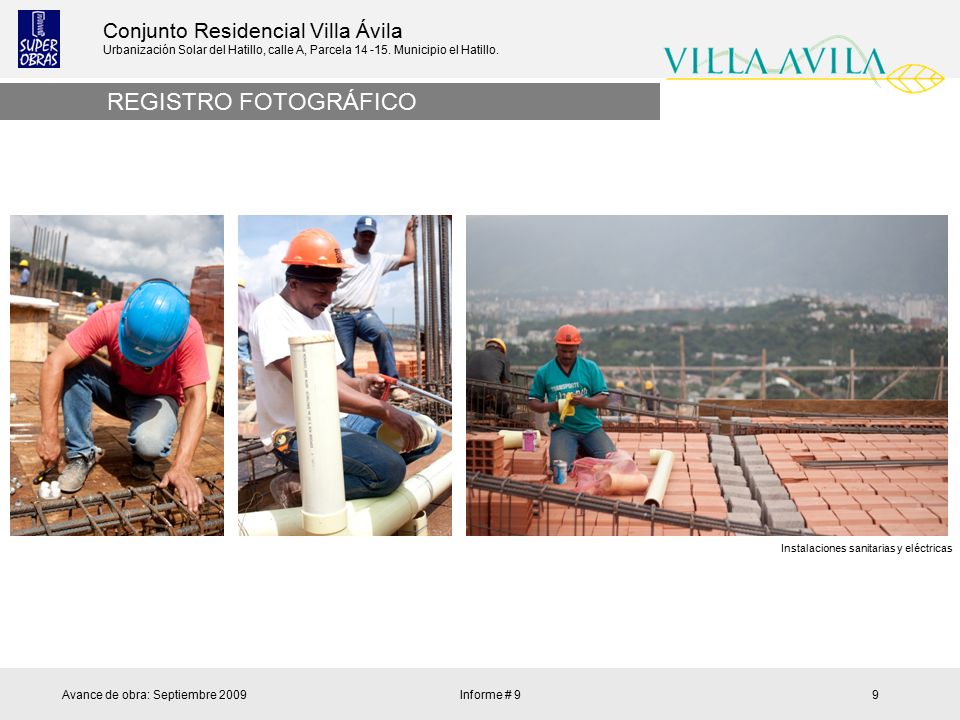

9 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Septiembre 2009Informe # 99 REGISTRO FOTOGRÁFICO Armado de columnas Instalaciones sanitarias y eléctricas

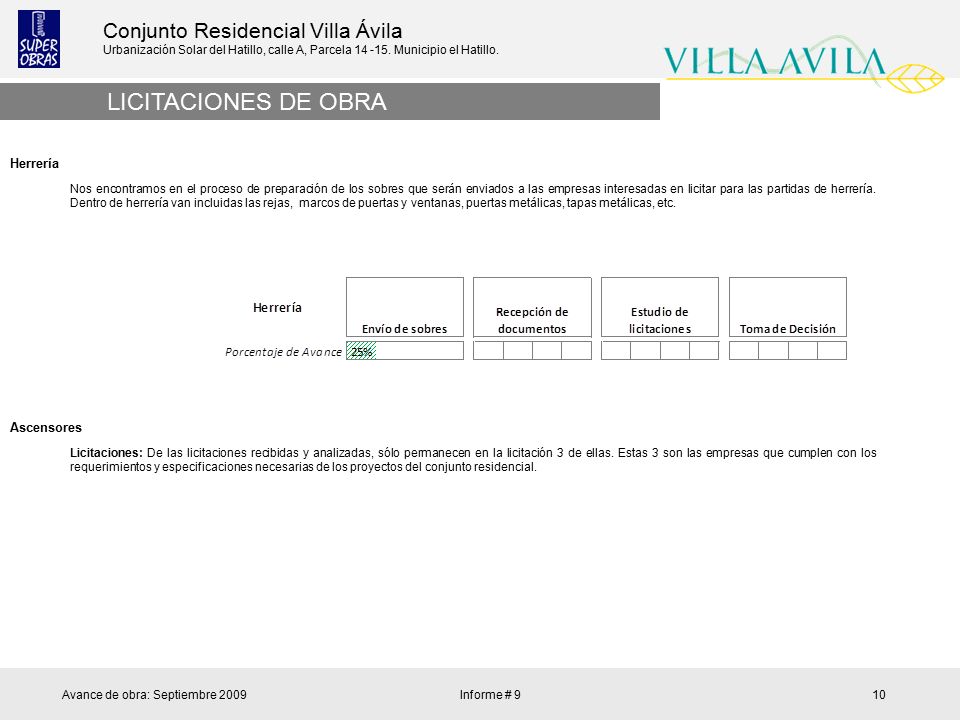

10 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Septiembre 2009Informe # 910 LICITACIONES DE OBRA Herrería Nos encontramos en el proceso de preparación de los sobres que serán enviados a las empresas interesadas en licitar para las partidas de herrería. Dentro de herrería van incluidas las rejas, marcos de puertas y ventanas, puertas metálicas, tapas metálicas, etc. Ascensores Licitaciones: De las licitaciones recibidas y analizadas, sólo permanecen en la licitación 3 de ellas. Estas 3 son las empresas que cumplen con los requerimientos y especificaciones necesarias de los proyectos del conjunto residencial.
