1 TECNICA PARA EL USO DE SURGEPRO TECNICA DE DESBALANCE DINAMICO SurgePro SM

2 Que es la surgencia dinámica: Consiste en la caída de presión instantánea que ocurre al momento de detonar una pistola ya sea en condiciones de balance, desbalance o sobre balance estático. Esta caída de presión es el efecto de la igualizacion de la presión en la cara del pozo y sus alrededores con la prisión atmosférica dentro de las secciones de pistolas disparadas. Estudios de laboratorio han determinado que este efecto instantáneo que puede ir de unos milisegundos a unos cuantos segundos limpian el túnel del perforado creado al disparar las pistolas ofreciendo mejor conectividad pozo-yacimiento

3 En la mayoría de las aplicaciones en condiciones de fondo: Los eventos dinámicos ocurren en pocos segundos, generalmente se miden en milisegundos SurgePro SM La mayoría de los eventos dinámicos que son importantes para nosotros ocurren en rangos de 0.001 seg a pocos segundos o milisegundos ms. Una pistola detona en aproximadamente 20,000 pies/sg ( 6 mts de pistolas toman 1 ms en detonar) La onda del sonido viaja en el metal alrededor de 10,000 pies/sg. El tiempo para que una onda sónica viaje desde la pistola hasta un empacador a 100 pies de distancia es aproximadamente 10 ms. Escalas de Tiempo

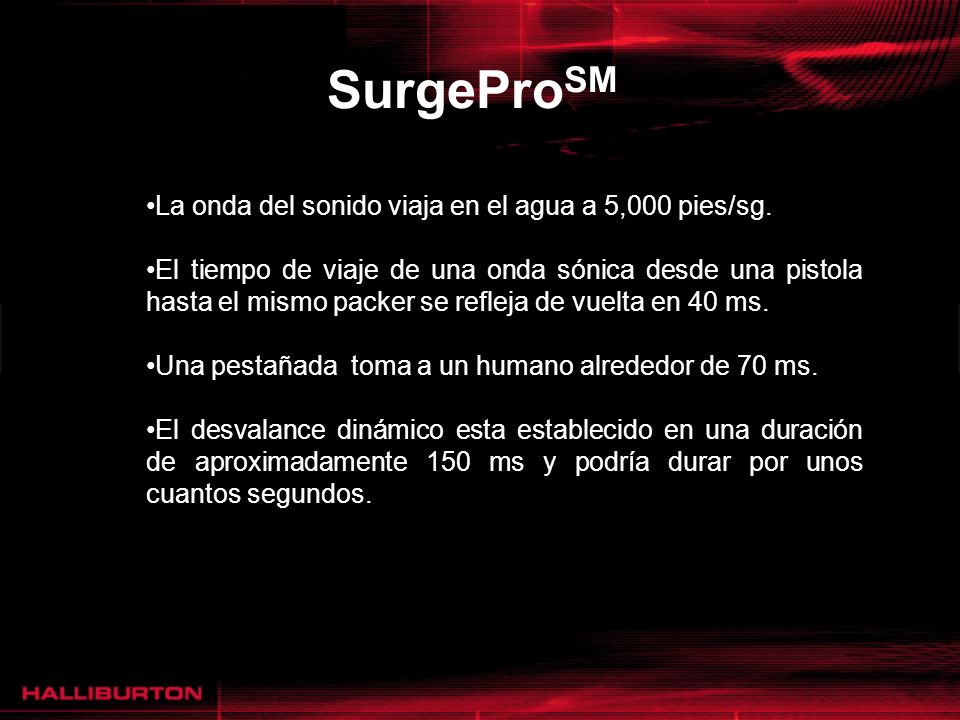

4 La onda del sonido viaja en el agua a 5,000 pies/sg. El tiempo de viaje de una onda sónica desde una pistola hasta el mismo packer se refleja de vuelta en 40 ms. Una pestañada toma a un humano alrededor de 70 ms. El desvalance dinámico esta establecido en una duración de aproximadamente 150 ms y podría durar por unos cuantos segundos. SurgePro SM

5 Balanceado3,000 psi U/B Que Tipo de Perforado Quiere? 82% de Diferencia en Productividad

6 SurgePro SM Esta técnica no pretende sustituir los disparos bajo balance sino mejorarlos y ayudar a obtener mejores resultados de producción donde el desbalance no es posible o viable, por eso la necesidad de entender como podemos diseñar y optimizar este tipo de trabajo de desbalance dinámico.

7 Como crear el Efecto de Surgencia Dinámico? Utilizar las secciones vacías de las pistolas entre las zonas cargadas o agregar ensambles vacíos en el tope o fondo del intervalo cargado Diferentes maneras de comunicación –Taladrar el conector entre lo cargado y vacío –Usar cargas tipo punch en la zona vacía (adicionar explosivos incrementa el remanente de energía en la zona – menos eficiencia en la Surgencia –Usar el nuevo ensamble de Surgencia reusable

8 Det Cord Flow Ports De 4 a 7 @ 7/8” a 1” OD Propellant Source Atm Chamber Sealing Mandrel Disponible en 2-3/4”, 3-3/8” y 4-5/8” Ensamble SurgePro

9 Utilizando un modelo de computadora que nos permite predecir con bastante exactitud los efectos físicos que ocurren durante un evento dinámico. Producir resultados gráficos que son de uso directo para el diseño del trabajo, análisis de riesgos e interpretación de resultados. El uso del programa sirve para predecir los efectos que los disparos tendrán en diferentes tipos de formación y con diferentes tipos de propiedades, también sirve para modelar diferentes escenarios para identificar correctamente la cantidad de volumen vació requerido en las pistolas para proveer el efecto optimo de desbalance dinámico. Como Modelar y Entender el Desbalance Dinámico

10 SOFTWARE SURGEPRO Es un modelo de computadora que represente confiablemente la física de los eventos dinámicos

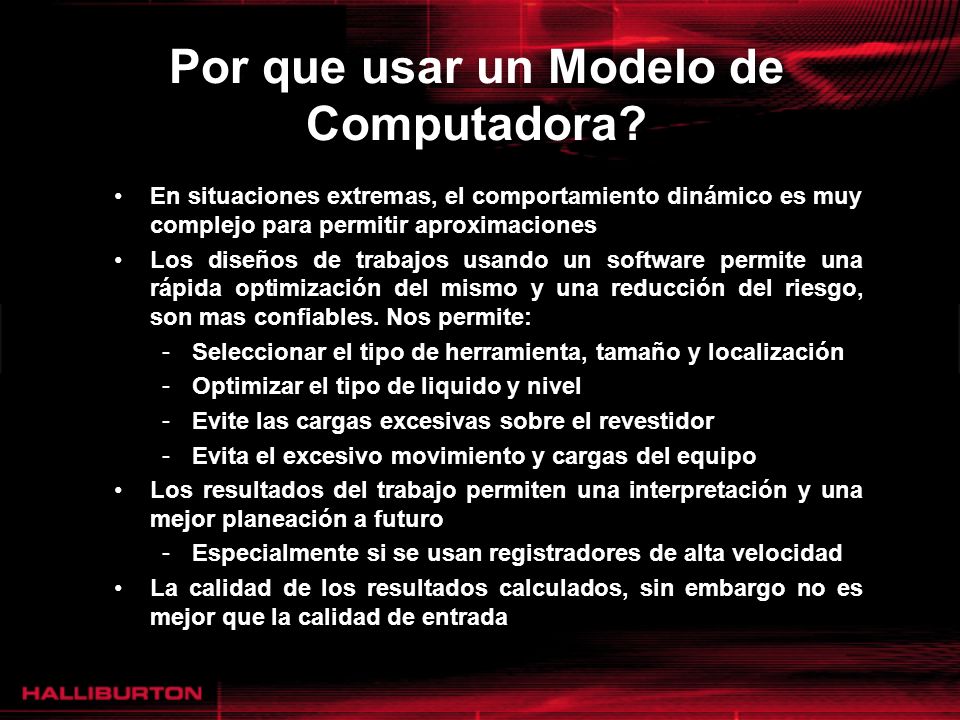

11 Por que usar un Modelo de Computadora? En situaciones extremas, el comportamiento dinámico es muy complejo para permitir aproximaciones Los diseños de trabajos usando un software permite una rápida optimización del mismo y una reducción del riesgo, son mas confiables. Nos permite: - Seleccionar el tipo de herramienta, tamaño y localización - Optimizar el tipo de liquido y nivel - Evite las cargas excesivas sobre el revestidor - Evita el excesivo movimiento y cargas del equipo Los resultados del trabajo permiten una interpretación y una mejor planeación a futuro - Especialmente si se usan registradores de alta velocidad La calidad de los resultados calculados, sin embargo no es mejor que la calidad de entrada

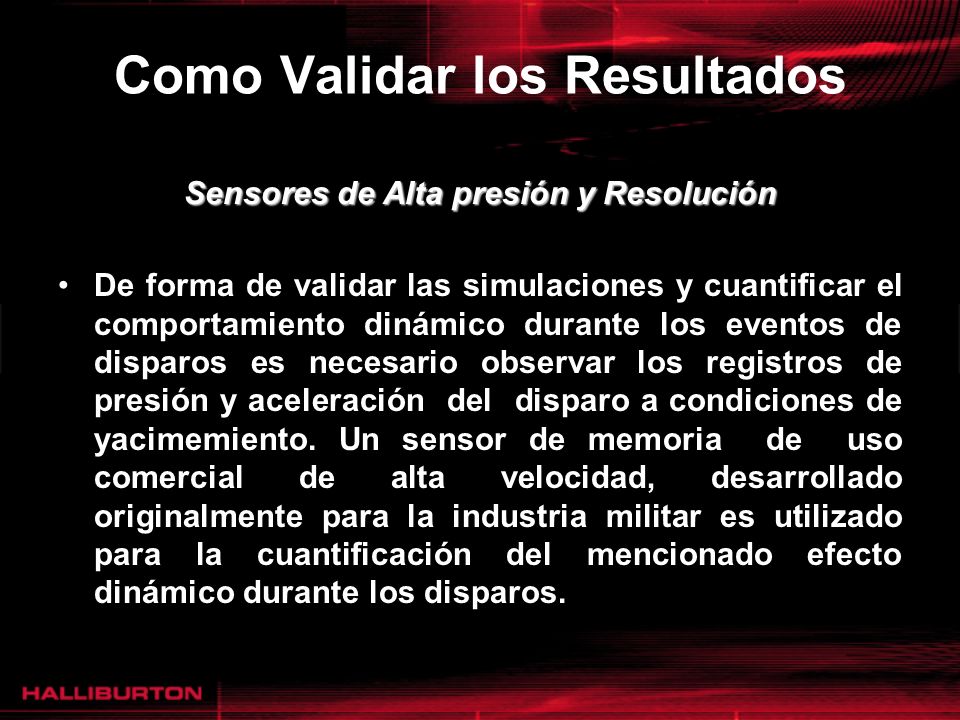

12 Como Validar los Resultados Sensores de Alta presión y Resolución De forma de validar las simulaciones y cuantificar el comportamiento dinámico durante los eventos de disparos es necesario observar los registros de presión y aceleración del disparo a condiciones de yacimemiento. Un sensor de memoria de uso comercial de alta velocidad, desarrollado originalmente para la industria militar es utilizado para la cuantificación del mencionado efecto dinámico durante los disparos.

13 Sistema de medición de presiones a alta velocidad y aceleración en condiciones de fondo Pressure, Temperature, and Accelerometer Sensors High-Speed Data Recorder Batteries Desarrollado por IES, Inc. Sensor de Memoria Totalmente Programable 30,000 psi 50,000 g 10 5 Hz (0.01 ms) Tasas Altas, Intermedias y Bajas

14 WellPMWF-10 2% KCl to surface without vent – overbalanced conditions

15 WellPMWF-10 2% KCl to surface with vent & 15ft chamber – overbalanced conditions

16 DONDE USAR SURGEPRO En pozos con baja presión de yacimiento. En corridas de disparos con cable, donde solo la 1era carrera puede hacerse bajo balance. En pozos donde mecánicamente u operacionalmente sea difícil o costoso crear bajo balance. En pozos donde la invasión tanto por fluidos de perforación como durante la cementacion son de consideración. En trabajos de TCP Shoot and pull.

17 Ejemplos de efectos de Desbalance Dinámico DISPAROS, Pistolas 4 5/8” POHPDL-1, DST-1 4280-4340m Historia de Presión

18 Ejemplos de efectos de Desbalance Dinámico DISPAROS, Pistolas 4 5/8” POHPDL-1, DST-2 3985-4060 Historia de Presión

19 DISPAROS, Pistolas 4 5/8” POHPDL-1, DST-2 3985-4060 Historia de Presión Ejemplos de efectos de Desbalance Dinámico

20 POHPDL-1, DST-4 3360-3460m Historia de Presión Disparo y Observación del Pozo, Pistolas 7” Ejemplos de efectos de Desbalance Dinámico
