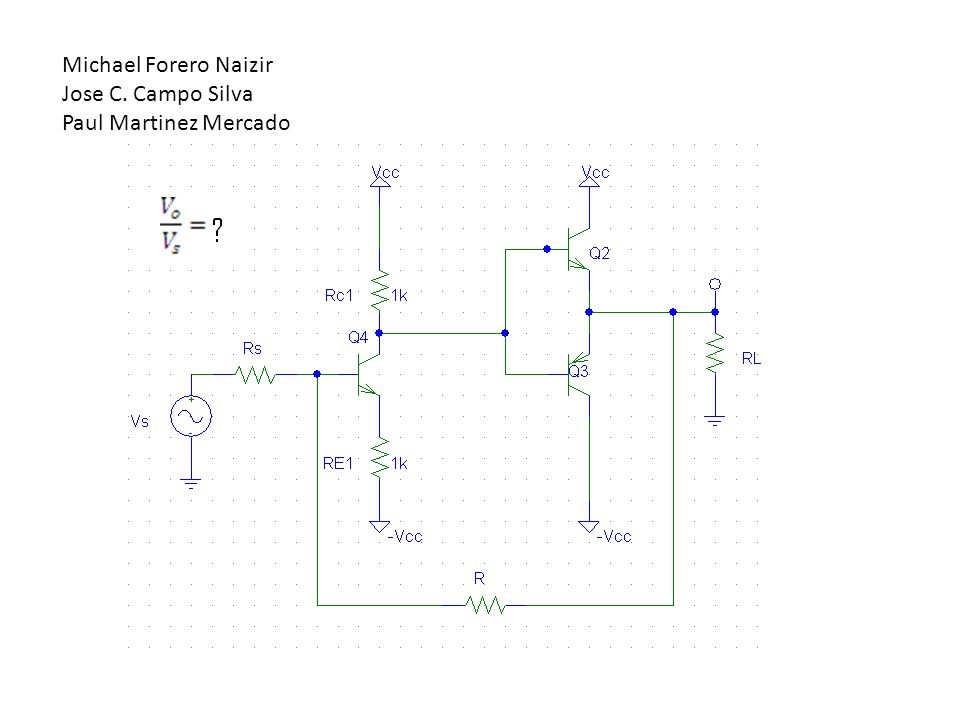

1 Michael Forero Naizir Jose C. Campo Silva Paul Martinez Mercado

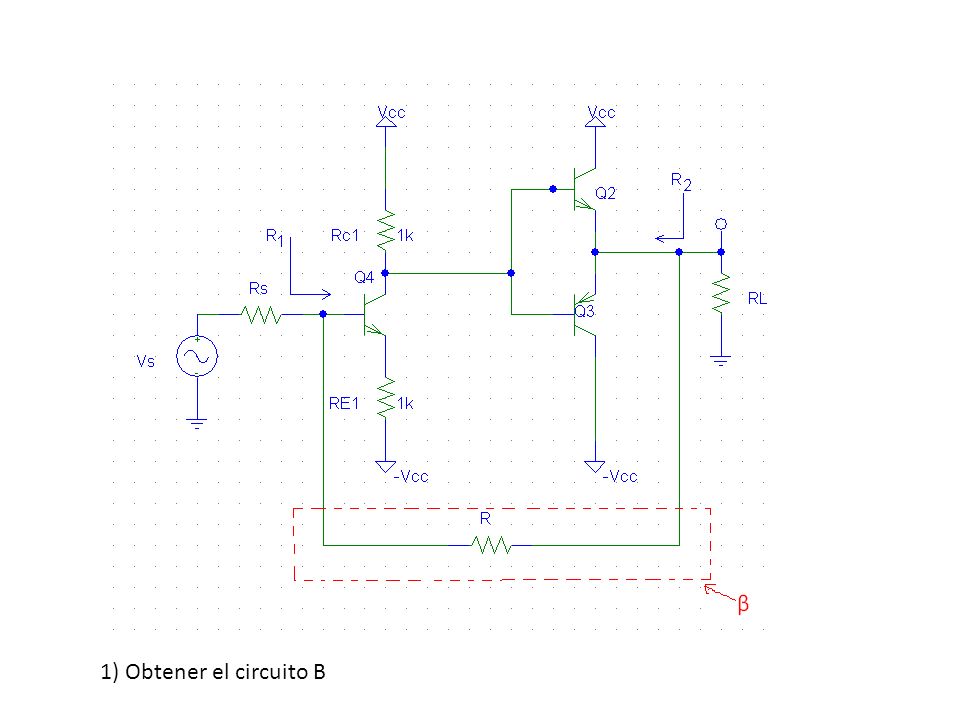

2 1) Obtener el circuito B

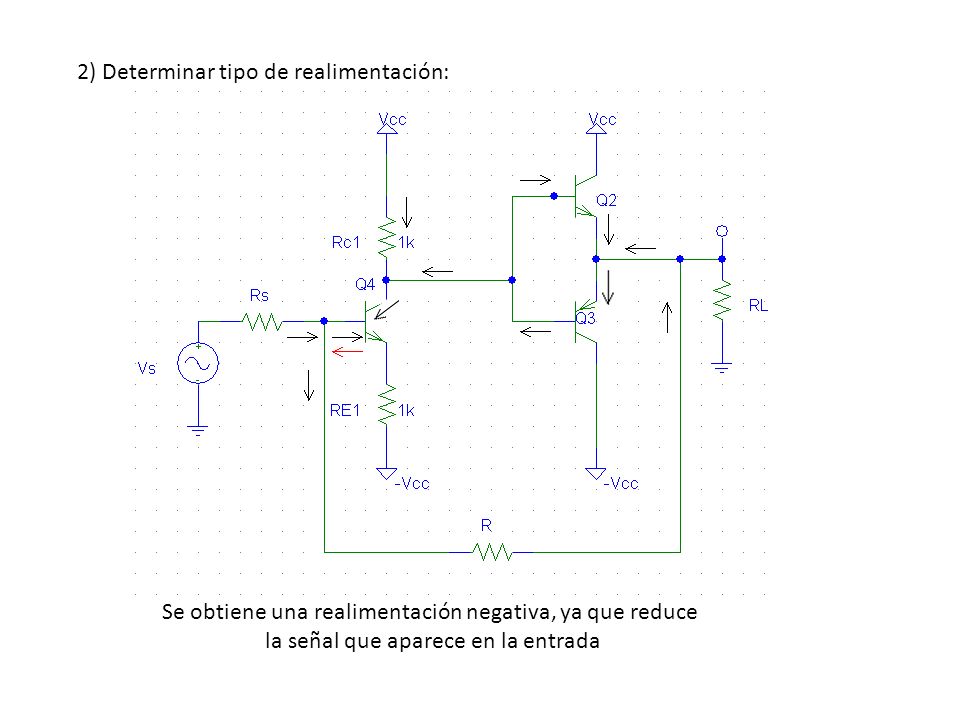

3 2) Determinar tipo de realimentación: Se obtiene una realimentación negativa, ya que reduce la señal que aparece en la entrada

4 3) Determinar Configuración: Paralelo-Paralelo

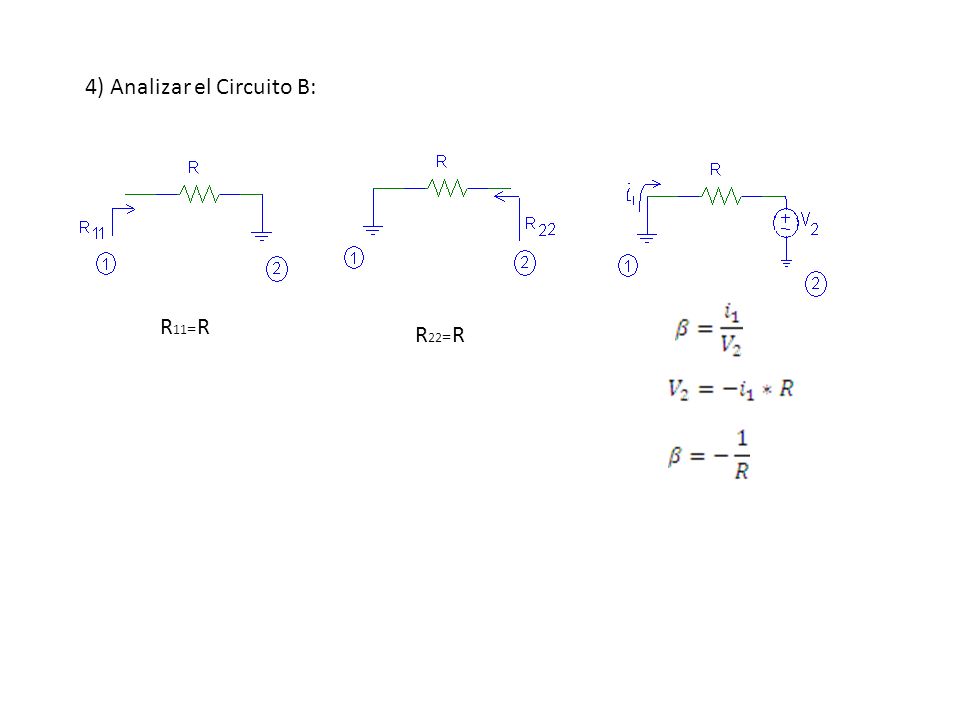

5 4) Analizar el Circuito B: R 11 = R R 22 = R

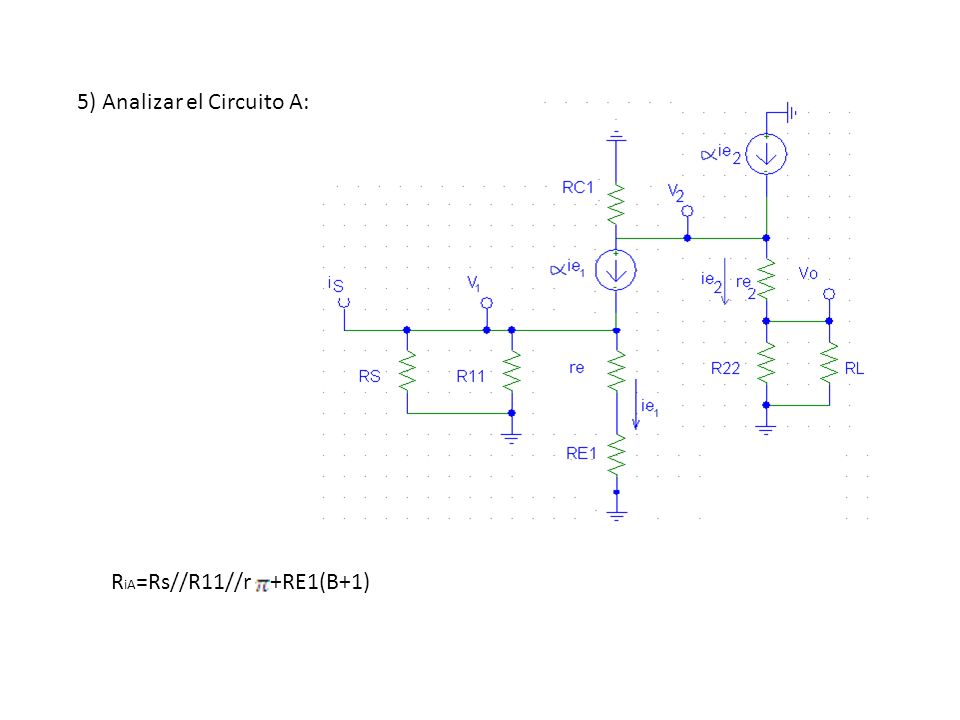

6 5) Analizar el Circuito A: R iA =Rs//R11//r +RE1(B+1)

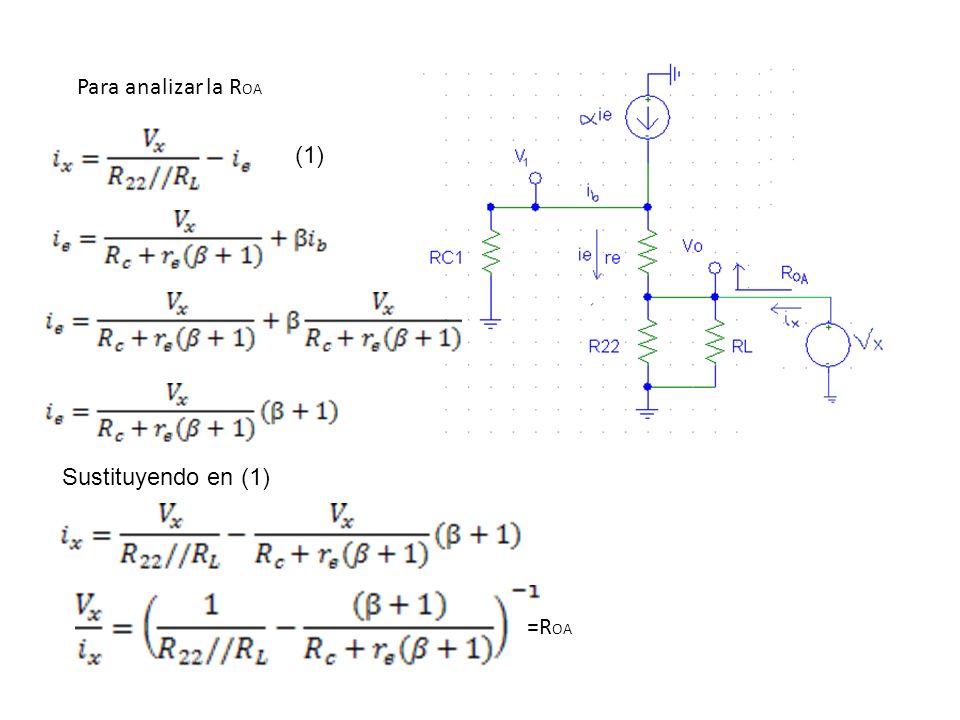

7 Para analizar la R OA (1) Sustituyendo en (1) =R OA

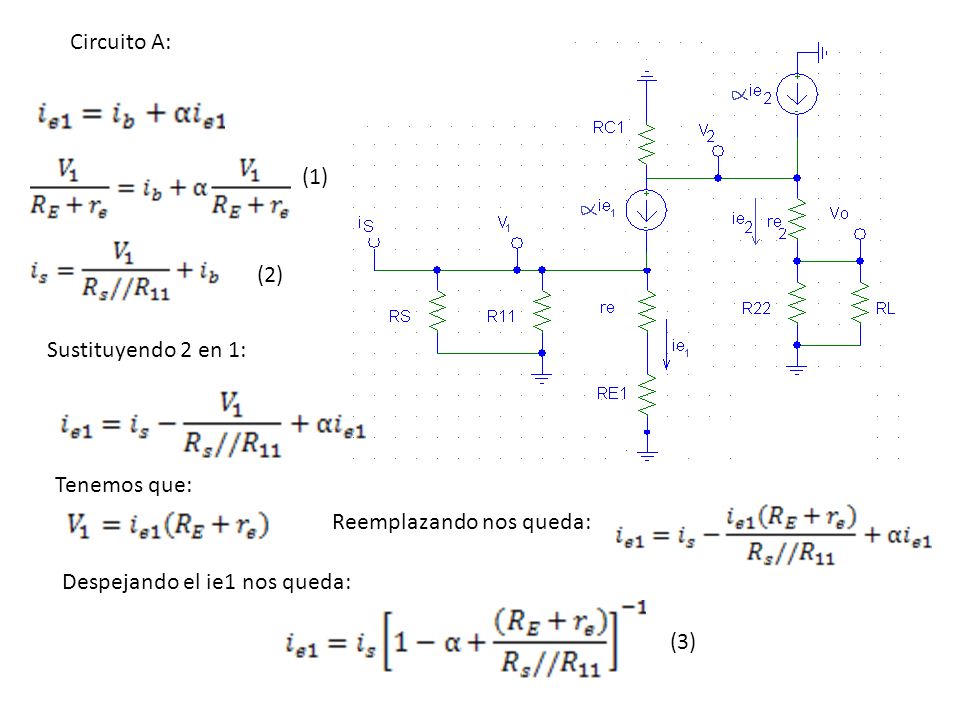

8 (1) (2) (3) Circuito A: Sustituyendo 2 en 1: Tenemos que: Reemplazando nos queda: Despejando el ie1 nos queda:

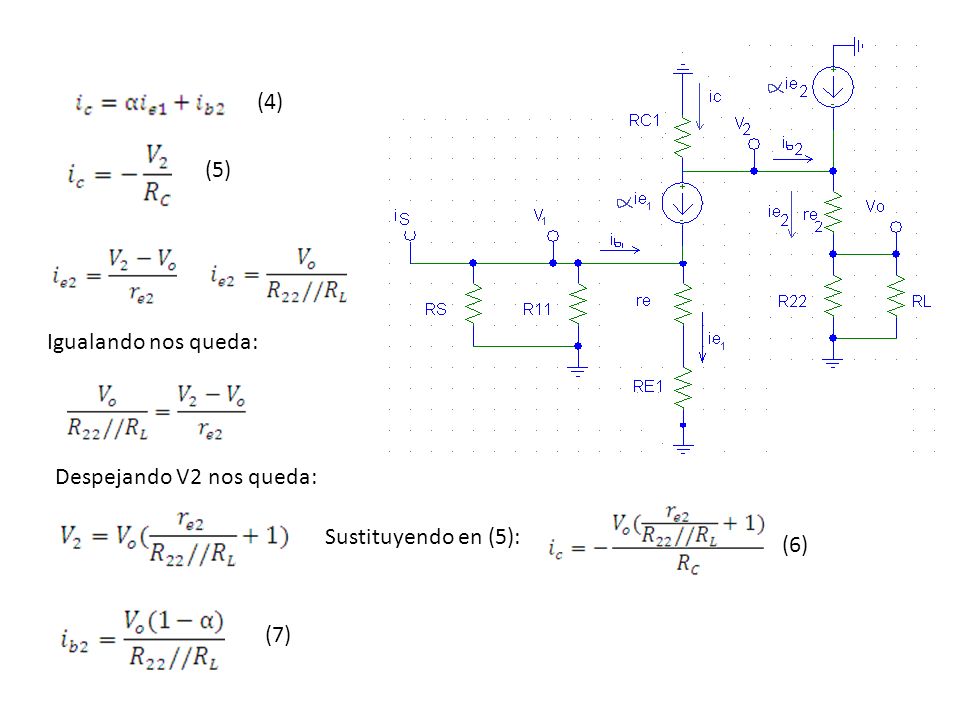

9 (4) (5) Igualando nos queda: Despejando V2 nos queda: Sustituyendo en (5): (6) (7)

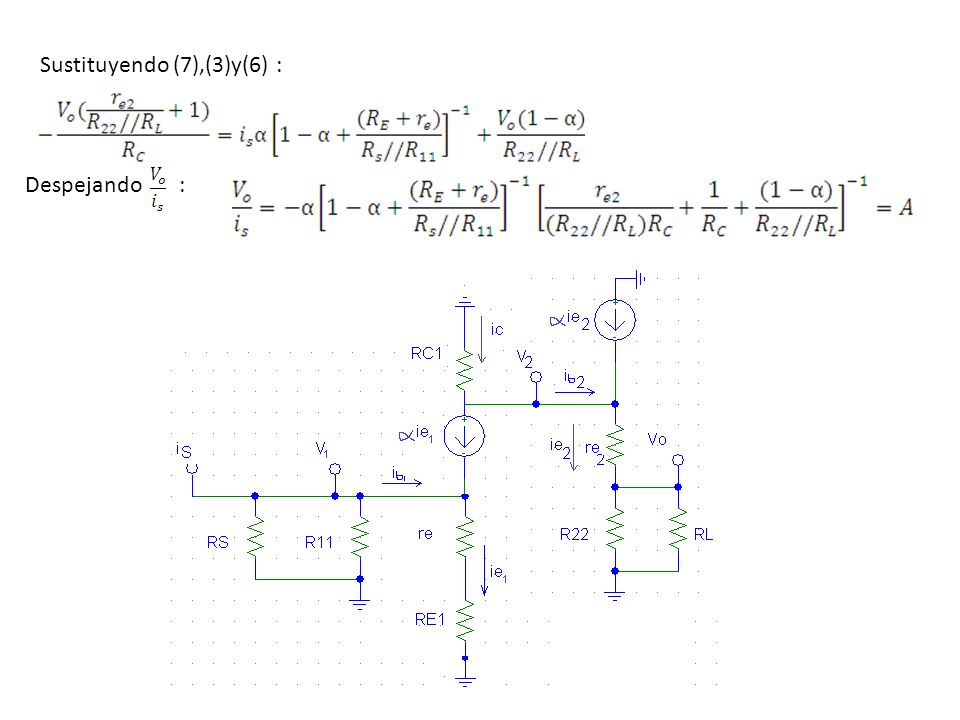

10 Sustituyendo (7),(3)y(6) : Despejando :

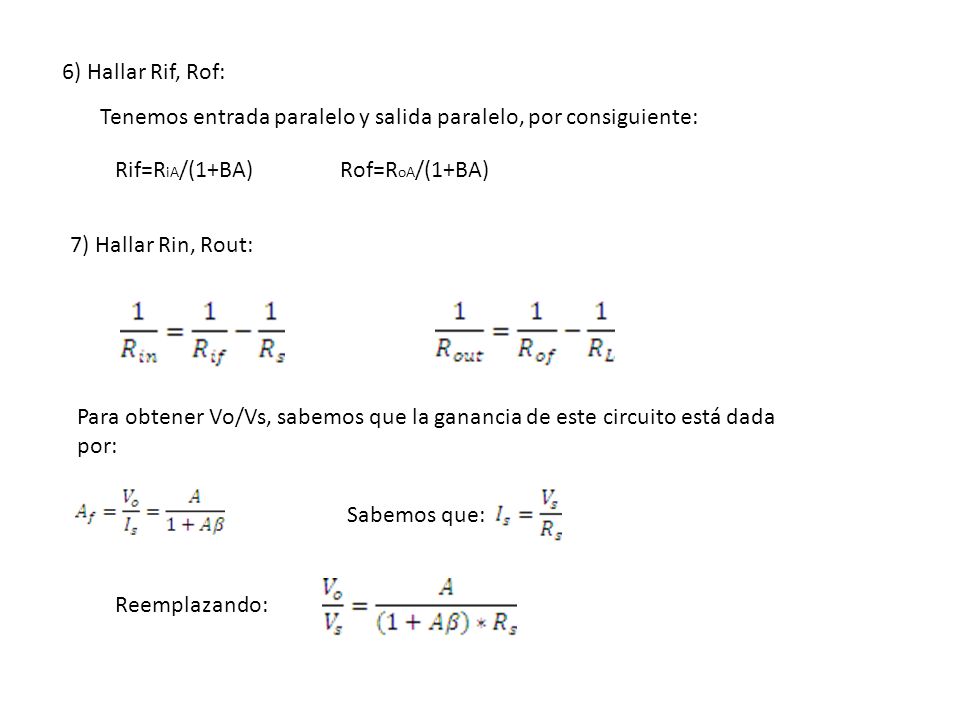

11 6) Hallar Rif, Rof: Tenemos entrada paralelo y salida paralelo, por consiguiente: Rif=R iA /(1+BA)Rof=R oA /(1+BA) 7) Hallar Rin, Rout: Para obtener Vo/Vs, sabemos que la ganancia de este circuito está dada por: Sabemos que: Reemplazando:

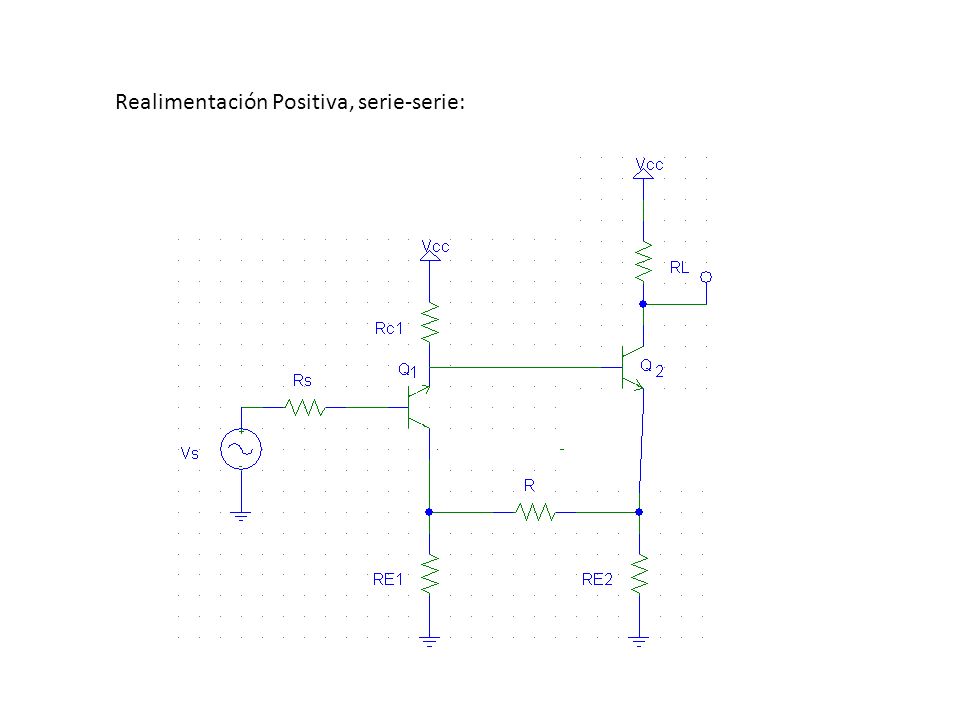

12 Realimentación Positiva, serie-serie:
