Puntos de transferencia de crudo

Presentación del tema: "Puntos de transferencia de crudo"— Transcripción de la presentación:

1 Puntos de transferencia de crudo
Unidad Económica Mendoza Norte UNIDAD ECONOMICA MENDOZA Buenos Aires, Septiembre 2005

2 Mapa de Ubicación UEM 27 Km 20 Km 21 Km BARRANCAS UGARTECHE
MENDOZA 10 KM VIZCACHERAS RIO TUNUYAN LA VENTANA EMBALSE EL CARRIZAL RIO MENDOZA BARRANCAS 27 Km 20 Km 21 Km UGARTECHE TUPUNGATO 34 CUYANA CUENCA MENDOZA

3 Mapa de Ubicación UEM P. Santa Fé

4 Ubicación de Plantas de Tratamiento de Crudo y Oleoductos

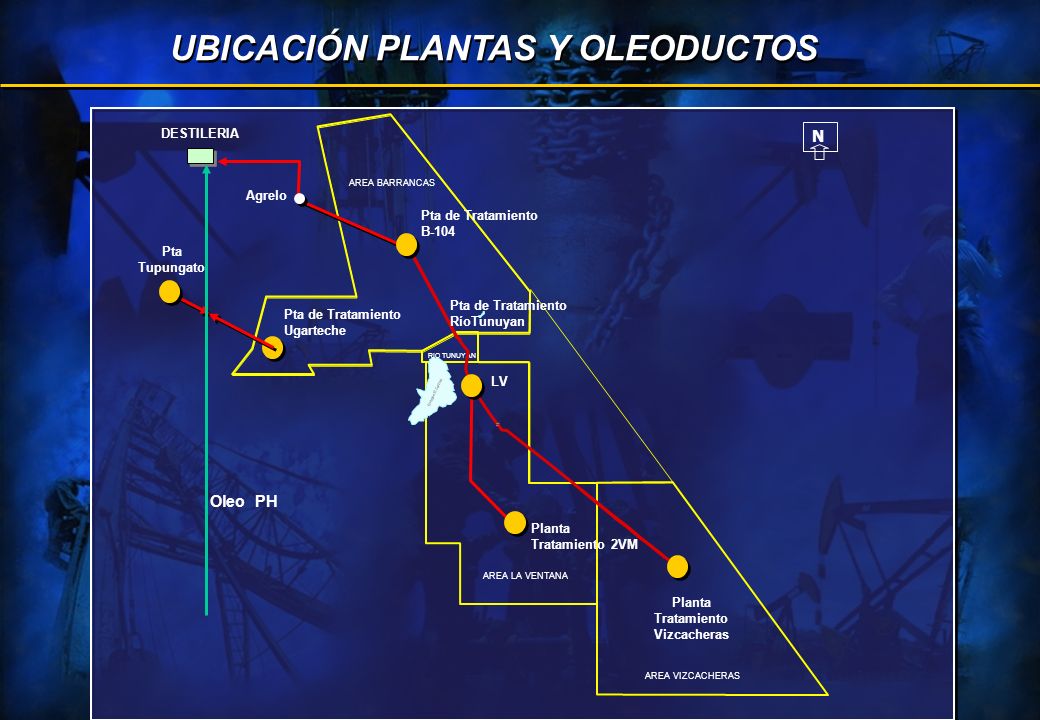

5 UBICACIÓN PLANTAS Y OLEODUCTOS Tratamiento Vizcacheras
DESTILERIA N AREA BARRANCAS Agrelo Pta de Tratamiento B-104 Pta Tupungato # Pta de Tratamiento RíoTunuyan Pta de Tratamiento Ugarteche RIO TUNUYAN a r r i z l a # LV C # # e E l E m b a s l # Oleo PH Planta Tratamiento 2VM AREA LA VENTANA Planta Tratamiento Vizcacheras AREA VIZCACHERAS

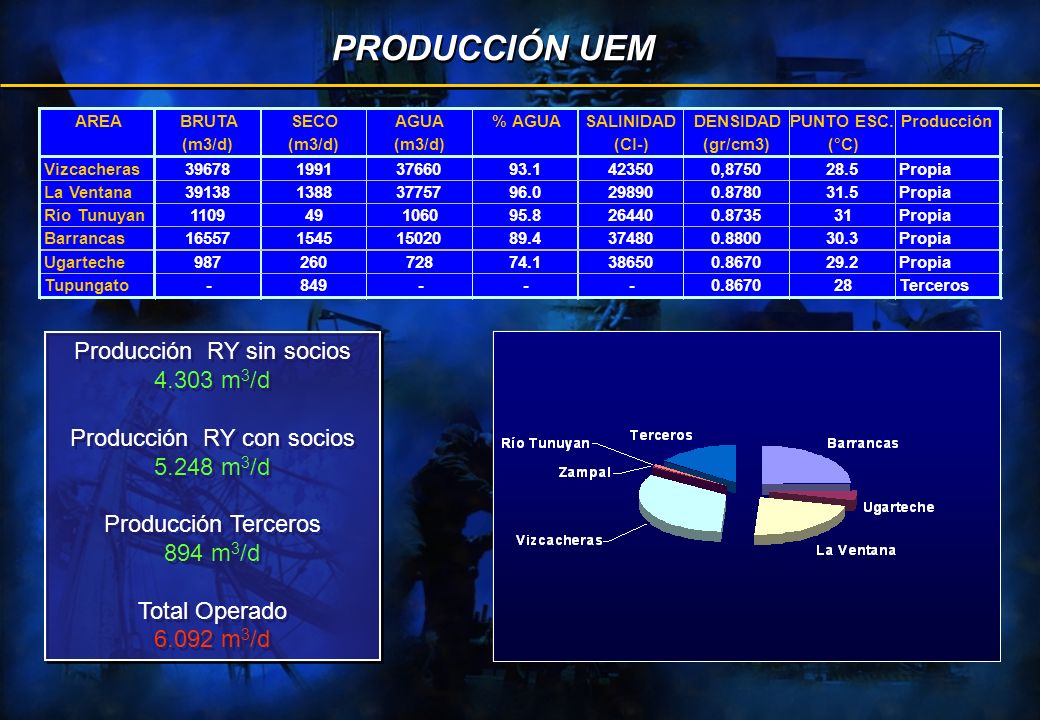

6 PRODUCCIÓN UEM Producción RY sin socios 4.303 m3/d
AREA BRUTA SECO AGUA % AGUA SALINIDAD DENSIDAD PUNTO ESC. Producción (m3/d) (Cl-) (gr/cm3) (°C) Vizcacheras 39678 1991 37660 93.1 42350 0,8750 28.5 Propia La Ventana 39138 1388 37757 96.0 29890 0.8780 31.5 Río Tunuyan 1109 49 1060 95.8 26440 0.8735 31 Barrancas 16557 1545 15020 89.4 37480 0.8800 30.3 Ugarteche 987 260 728 74.1 38650 0.8670 29.2 Tupungato - 849 28 Terceros Producción RY sin socios 4.303 m3/d Producción RY con socios 5.248 m3/d Producción Terceros 894 m3/d Total Operado 6.092 m3/d

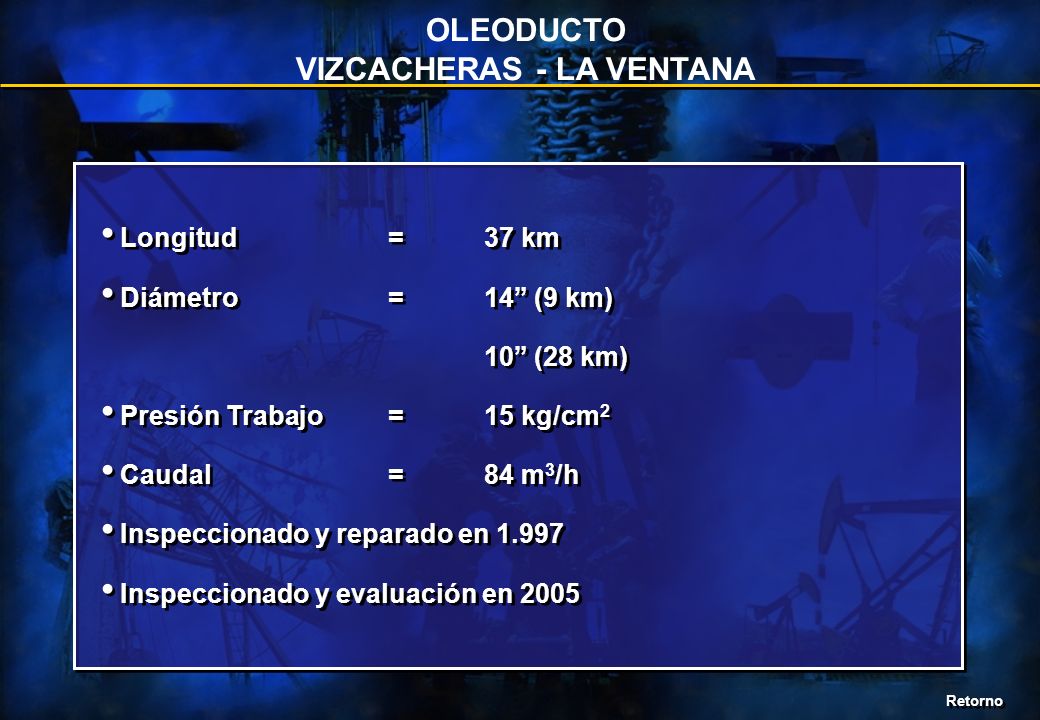

7 VIZCACHERAS - LA VENTANA
OLEODUCTO VIZCACHERAS - LA VENTANA Longitud = 37 km Diámetro = 14” (9 km) 10” (28 km) Presión Trabajo = 15 kg/cm2 Caudal = 84 m3/h Inspeccionado y reparado en 1.997 Inspeccionado y evaluación en 2005 Retorno

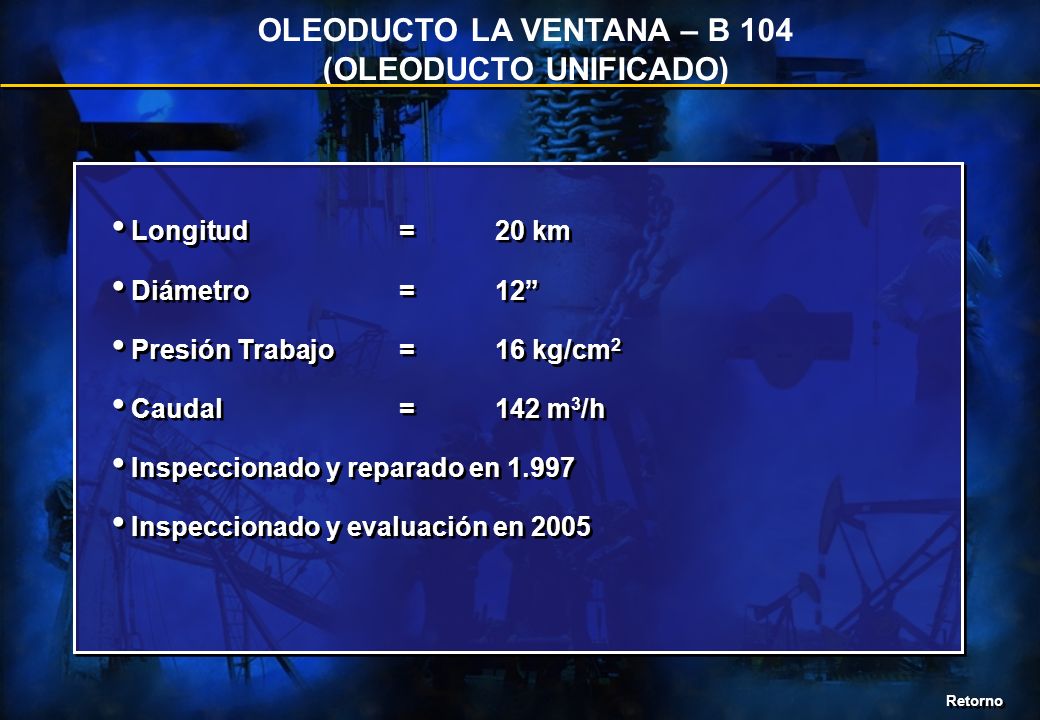

8 OLEODUCTO LA VENTANA – B 104 (OLEODUCTO UNIFICADO)
Longitud = 20 km Diámetro = 12” Presión Trabajo = 16 kg/cm2 Caudal = 142 m3/h Inspeccionado y reparado en 1.997 Inspeccionado y evaluación en 2005 Retorno

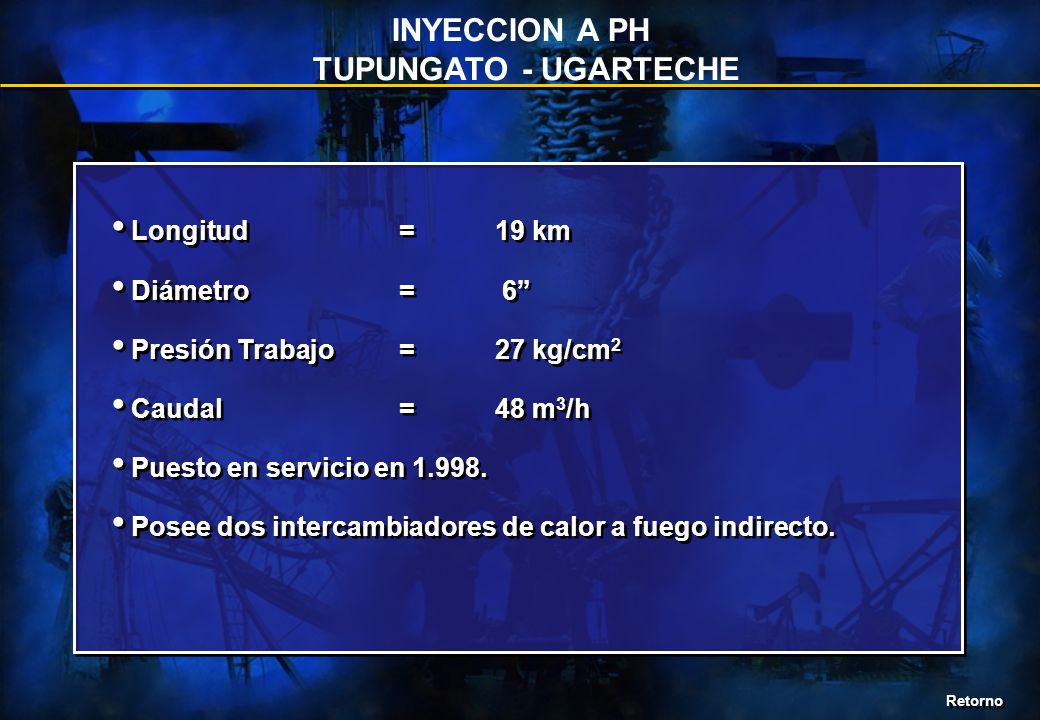

9 INYECCION A PH TUPUNGATO - UGARTECHE
Longitud = 19 km Diámetro = 6” Presión Trabajo = 27 kg/cm2 Caudal = 48 m3/h Puesto en servicio en Posee dos intercambiadores de calor a fuego indirecto. Retorno

10 OLEODUCTO B 104 – RLC Longitud = 26 km Diámetro = 16”
Presión Trabajo = 28 kg/cm2 Caudal = 290 m3/h Reparado luego de la inspección realizada en año 2.001 Retorno

11 Sistemas de Medición

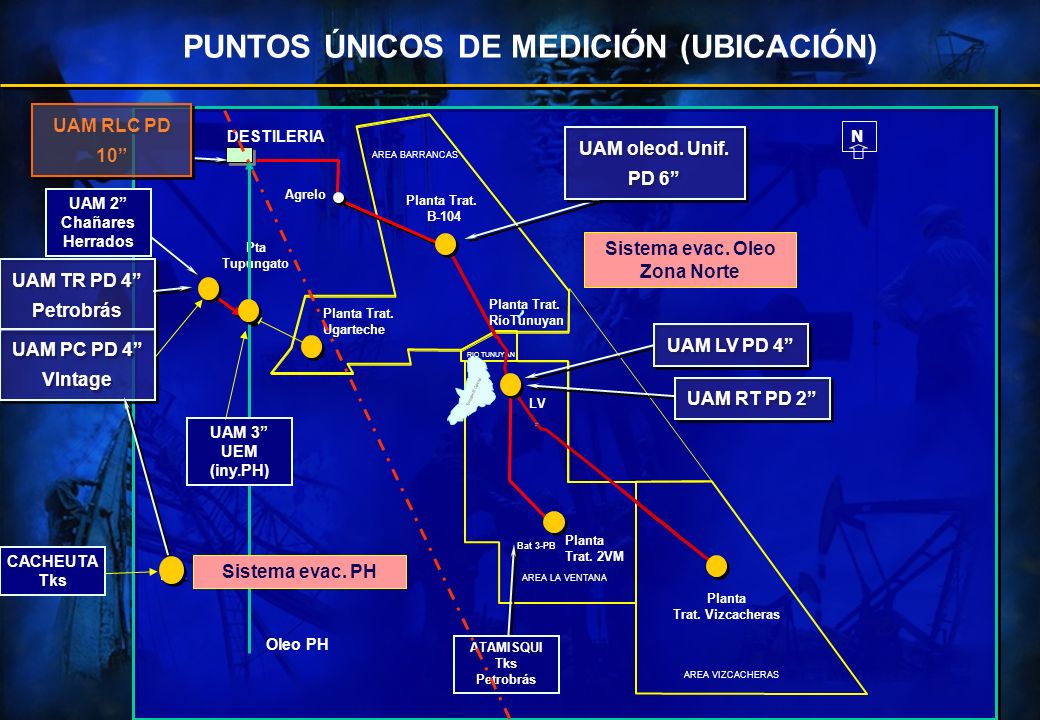

12 PUNTOS ÚNICOS DE MEDICIÓN (UBICACIÓN)
UAM RLC PD 10” DESTILERIA UAM oleod. Unif. PD 6” N AREA BARRANCAS UAM 2” Chañares Herrados Agrelo Planta Trat. B-104 Sistema evac. Oleo Zona Norte Pta Tupungato # UAM TR PD 4” Petrobrás Planta Trat. RíoTunuyan Planta Trat. Ugarteche UAM PC PD 4” VIntage UAM LV PD 4” RIO TUNUYAN r a l UAM RT PD 2” C a z i r # # # b a s l e E l E m LV UAM 3” UEM (iny.PH) # Planta Trat. 2VM Bat 3-PB CACHEUTA Tks Sistema evac. PH AREA LA VENTANA Planta Trat. Vizcacheras Oleo PH ATAMISQUI Tks Petrobrás AREA VIZCACHERAS

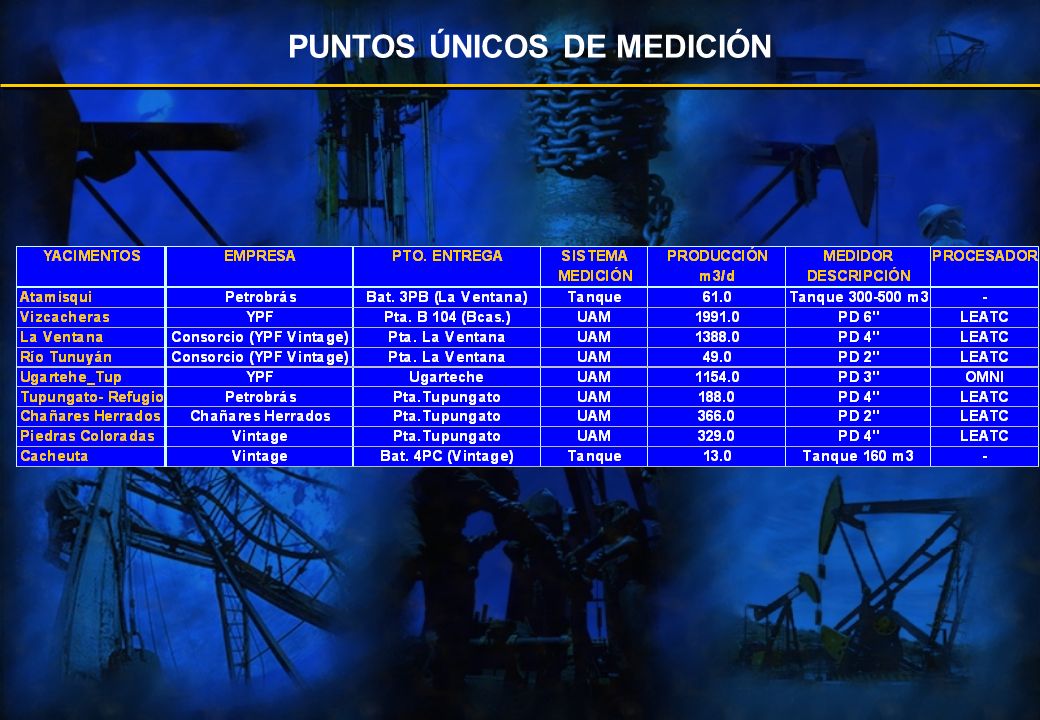

13 PUNTOS ÚNICOS DE MEDICIÓN
