Soplete Cortador Conarco C300

Presentación del tema: "Soplete Cortador Conarco C300"— Transcripción de la presentación:

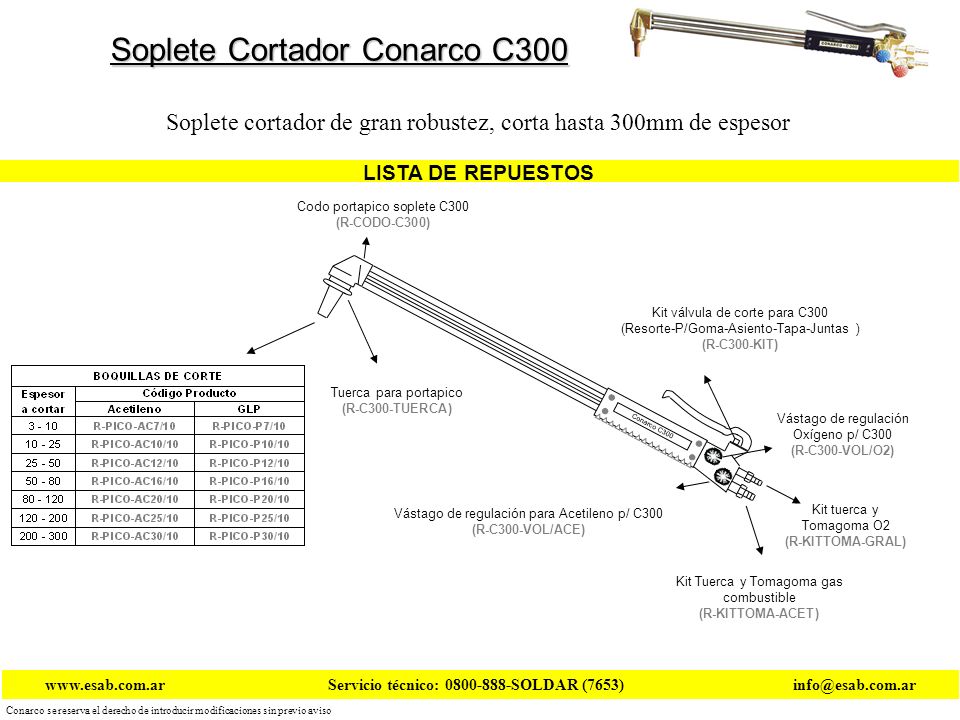

1 Soplete Cortador Conarco C300
Soplete cortador de gran robustez, corta hasta 300mm de espesor LISTA DE REPUESTOS Codo portapico soplete C300 (R-CODO-C300) Kit válvula de corte para C300 (Resorte-P/Goma-Asiento-Tapa-Juntas ) (R-C300-KIT) Conarco C300 Tuerca para portapico (R-C300-TUERCA) Vástago de regulación Oxígeno p/ C300 (R-C300-VOL/O2) Vástago de regulación para Acetileno p/ C300 (R-C300-VOL/ACE) Kit tuerca y Tomagoma O2 (R-KITTOMA-GRAL) Kit Tuerca y Tomagoma gas combustible (R-KITTOMA-ACET) Servicio técnico: SOLDAR (7653) Conarco se reserva el derecho de introducir modificaciones sin previo aviso

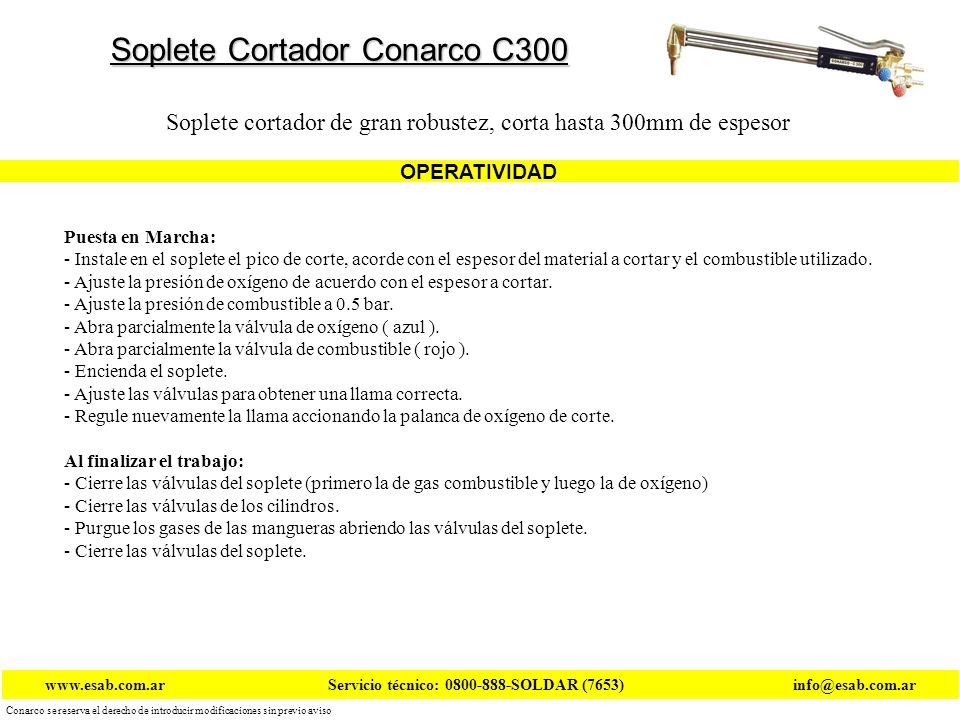

2 Soplete Cortador Conarco C300
Soplete cortador de gran robustez, corta hasta 300mm de espesor OPERATIVIDAD Puesta en Marcha: - Instale en el soplete el pico de corte, acorde con el espesor del material a cortar y el combustible utilizado. - Ajuste la presión de oxígeno de acuerdo con el espesor a cortar. - Ajuste la presión de combustible a 0.5 bar. - Abra parcialmente la válvula de oxígeno ( azul ). - Abra parcialmente la válvula de combustible ( rojo ). - Encienda el soplete. - Ajuste las válvulas para obtener una llama correcta. - Regule nuevamente la llama accionando la palanca de oxígeno de corte. Al finalizar el trabajo: - Cierre las válvulas del soplete (primero la de gas combustible y luego la de oxígeno) - Cierre las válvulas de los cilindros. - Purgue los gases de las mangueras abriendo las válvulas del soplete. - Cierre las válvulas del soplete. Servicio técnico: SOLDAR (7653) Conarco se reserva el derecho de introducir modificaciones sin previo aviso

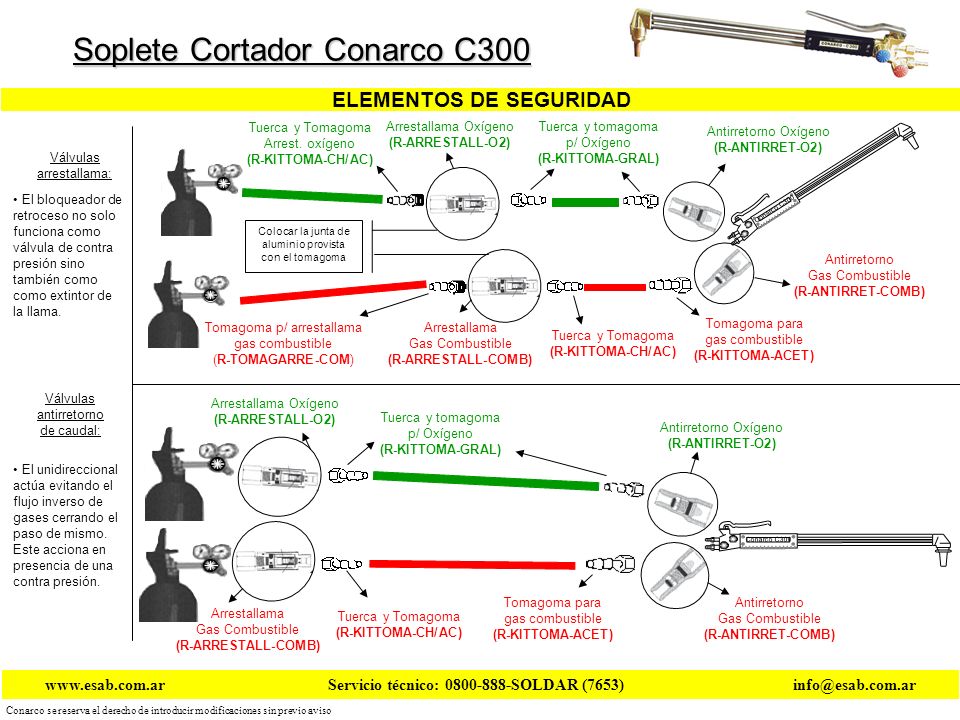

3 ELEMENTOS DE SEGURIDAD
Soplete Cortador Conarco C300 ELEMENTOS DE SEGURIDAD Tuerca y Tomagoma Arrest. oxígeno (R-KITTOMA-CH/AC) Arrestallama Oxígeno (R-ARRESTALL-O2) Tuerca y tomagoma p/ Oxígeno (R-KITTOMA-GRAL) Antirretorno Oxígeno (R-ANTIRRET-O2) Válvulas arrestallama: Conarco C300 El bloqueador de retroceso no solo funciona como válvula de contra presión sino también como como extintor de la llama. Colocar la junta de aluminio provista con el tomagoma Antirretorno Gas Combustible (R-ANTIRRET-COMB) Tomagoma p/ arrestallama gas combustible (R-TOMAGARRE-COM) Arrestallama Gas Combustible (R-ARRESTALL-COMB) Tomagoma para gas combustible (R-KITTOMA-ACET) Tuerca y Tomagoma (R-KITTOMA-CH/AC) Válvulas antirretorno de caudal: Arrestallama Oxígeno (R-ARRESTALL-O2) Tuerca y tomagoma p/ Oxígeno (R-KITTOMA-GRAL) Antirretorno Oxígeno (R-ANTIRRET-O2) El unidireccional actúa evitando el flujo inverso de gases cerrando el paso de mismo. Este acciona en presencia de una contra presión. Conarco C300 Tomagoma para gas combustible (R-KITTOMA-ACET) Antirretorno Gas Combustible (R-ANTIRRET-COMB) Arrestallama Gas Combustible (R-ARRESTALL-COMB) Tuerca y Tomagoma (R-KITTOMA-CH/AC) Servicio técnico: SOLDAR (7653) Conarco se reserva el derecho de introducir modificaciones sin previo aviso
