SIMBOLOGÍA NEUMÁTICA Cilindros Válvulas

Presentación del tema: "SIMBOLOGÍA NEUMÁTICA Cilindros Válvulas"— Transcripción de la presentación:

1 SIMBOLOGÍA NEUMÁTICA Cilindros Válvulas
Vías o trayectorias de flujo de las válvulas Válvula antirretorno Instrumentos de medida Accionamiento de las válvulas

2 Neumática “Cilindros”
Cilindro de simple efecto Cilindro de doble efecto INICIO

3 Neumática “Válvulas” Manual Motorizada Con electroimán INICIO

4 Neumática “Vías o trayectorias de flujo de las válvulas”
Una vía Dos orificios cerrados Dos vías Dos vías y un orificio cerrado Dos vías conexión transversal Una vía en by-pass y dos orificios cerrados INICIO

5 Neumática “Válvula antirretorno”

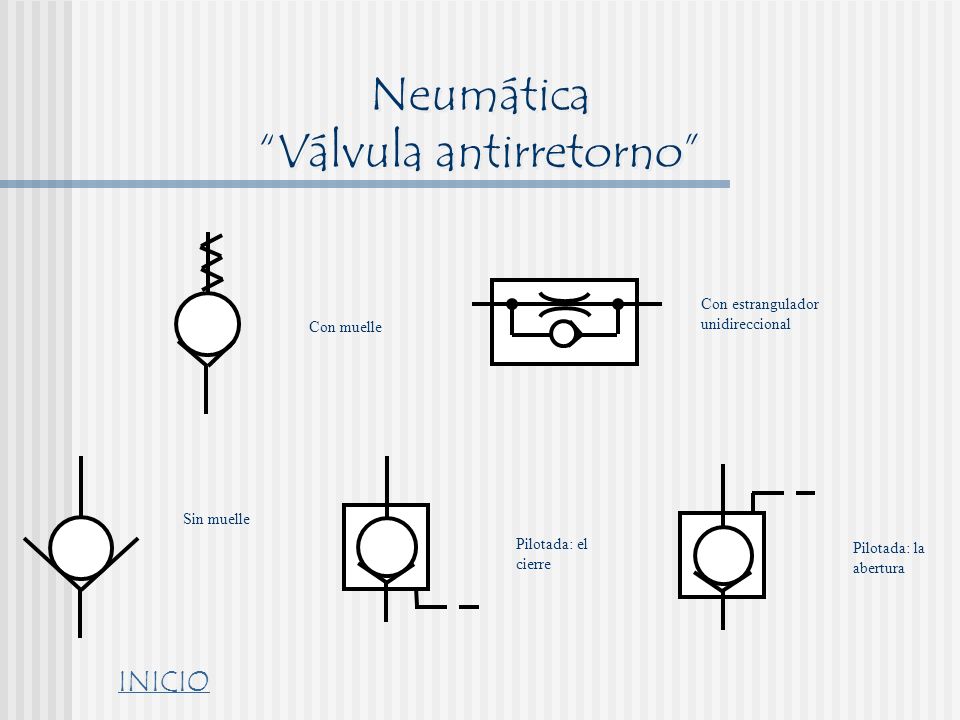

Con muelle Con estrangulador unidireccional Sin muelle Pilotada: el cierre Pilotada: la abertura INICIO

6 Neumática “Instrumentos de medida”
Termómetro Manómetro Caudalímetro Presostato Contador totalizador INICIO

7 Neumática “Accionamiento de las válvulas”
Manual Mecánico Eléctrico y neumático INICIO

8 MANUAL Manual general Pulsador Por palanca Por pedal ATRÁS INICIO

9 MECÁNICO ATRÁS INICIO Por palpador mecánico Por muelle Por rodillo
Por rodillo abatible ATRÁS INICIO

10 NEUMÁTICO Y ELÉCTRICO ATRÁS INICIO Neumático Eléctrico Por presión
Por electroimán ATRÁS INICIO
