ESTANDARES DE CABLEADO

Presentación del tema: "ESTANDARES DE CABLEADO"— Transcripción de la presentación:

1 ESTANDARES DE CABLEADO
ESTÁNDARES, ANSI/EIA/TIA-T568-A

2 ESTÁNDARES DE CABLEADO
Antes de 1991, eran los fabricantes de productos de red específicos quienes daban las especificaciones para el cableado de las LAN. El resultado fue las típicas incompatibilidades que se dan entre sistemas propietarios, y como consecuencia se advirtió la necesidad de un estándar de cableado que pudiese admitir la diversidad de tecnologías de red.

3 ESTÁNDARES DE CABLEADO
Para enfrentarse a esta necesidad, el American National Standards Institute (ANSI), la Electronic Industry Association (EIA) y la Telecomunications Industry Association (TIA), junto con un consorcio de empresas de telecomunicaciones, desarrolló el Estándar de cableado de telecomunicaciones en edificios comerciales ANSI/EIA/TIA Este documento fue revisado en 1995 y ahora se le conoce como ANSI/EIA/TIA-T568-A.

4 ANSI/EIA/TIA-T568-A El estándar T-568-A define un Sistema de Cableado Estructurado para comunicaciones de voz y datos en entornos de oficina, con una vida útil de al menos diez años, que admite productos de múltiples proveedores de tecnología y utiliza los siguientes tipos de cable: Cable trenzado sin apantallamiento (Unshielded twisted pair, UTP) (100, 22 o 24 AWG). Cable trenzado con apantallamiento (Shielded twisted pair, STP) (150 ). Fibra óptica multimodo (multimode optical fiber) (62.5/125 micras). Fibra óptica de monomodo (Single-mode optical fiber) (8.3/125 micras).

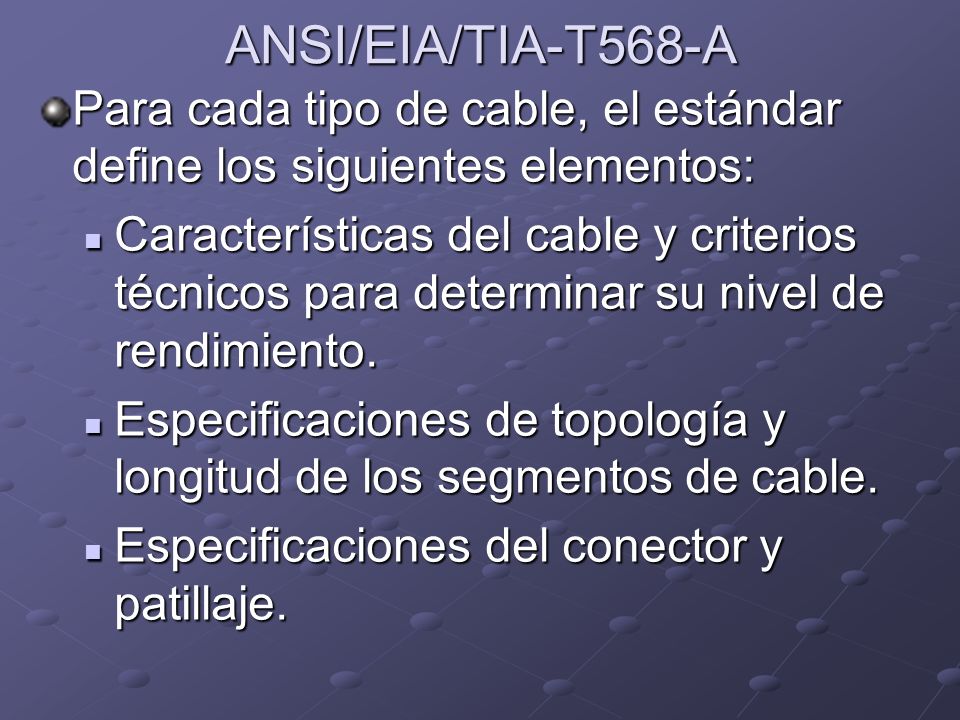

5 ANSI/EIA/TIA-T568-A Para cada tipo de cable, el estándar define los siguientes elementos: Características del cable y criterios técnicos para determinar su nivel de rendimiento. Especificaciones de topología y longitud de los segmentos de cable. Especificaciones del conector y patillaje.

6 ANSI/EIA/TIA-T568-A El documento incluye también especificaciones para la instalación del cable en los diversos espacios del edificio. Con ese fin, se divide el edificio en los siguientes subsistemas: ENTRADA DEL EDIFICIO: El lugar en el que el cableado interno del edificio se conecta al cableado exterior. SALA DE EQUIPAMIENTO: Ubicación de equipamiento que puede proporcionar las mismas funciones que un armario de telecomunicaciones, pero que puede ser más complejo.

7 ANSI/EIA/TIA-T568-A ARMARIO DE TELECOMUNICACIONES: Ubicación de equipamiento de telecomunicaciones localizado, tal como la interfaz entre el cableado horizontal y el cableado troncal. CABLEADO TRONCAL: Es el cableado que conecta las diversas salas de equipamiento, armarios de telecomunicaciones y entrada de un edificio, así como el cableado de conexión entre edificios. CABLEADO HORIZONTAL: Es el cableado y demás componentes utilizados para conectar el armario de telecomunicaciones a su area de trabajo.

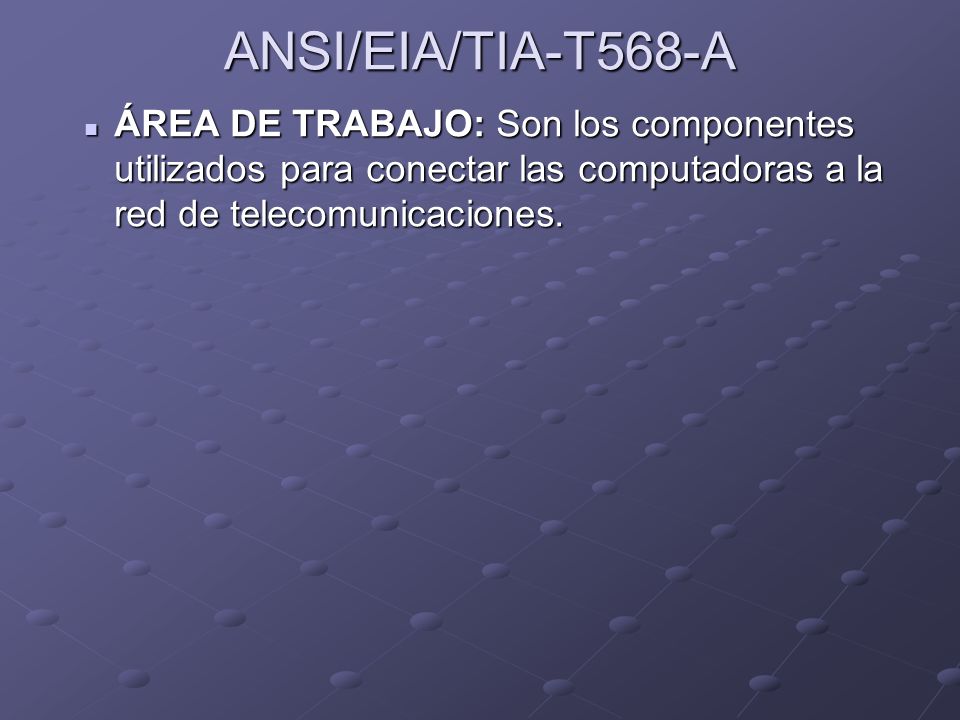

8 ANSI/EIA/TIA-T568-A ÁREA DE TRABAJO: Son los componentes utilizados para conectar las computadoras a la red de telecomunicaciones.
