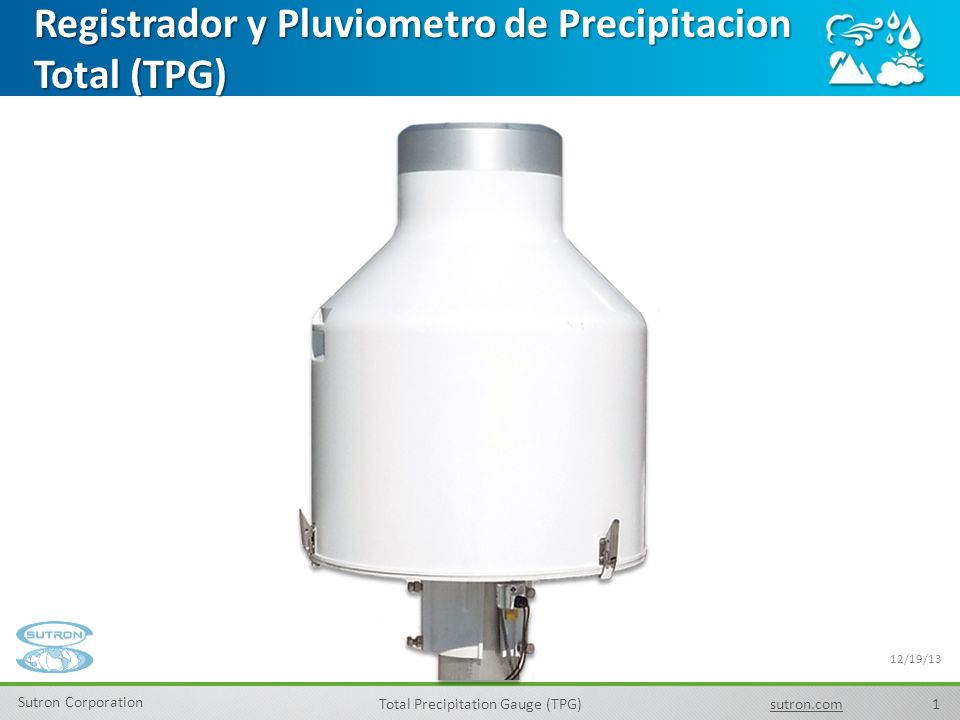

Registrador y Pluviometro de Precipitacion Total (TPG)

Presentación del tema: "Registrador y Pluviometro de Precipitacion Total (TPG)"— Transcripción de la presentación:

1 Registrador y Pluviometro de Precipitacion Total (TPG)
12/19/13

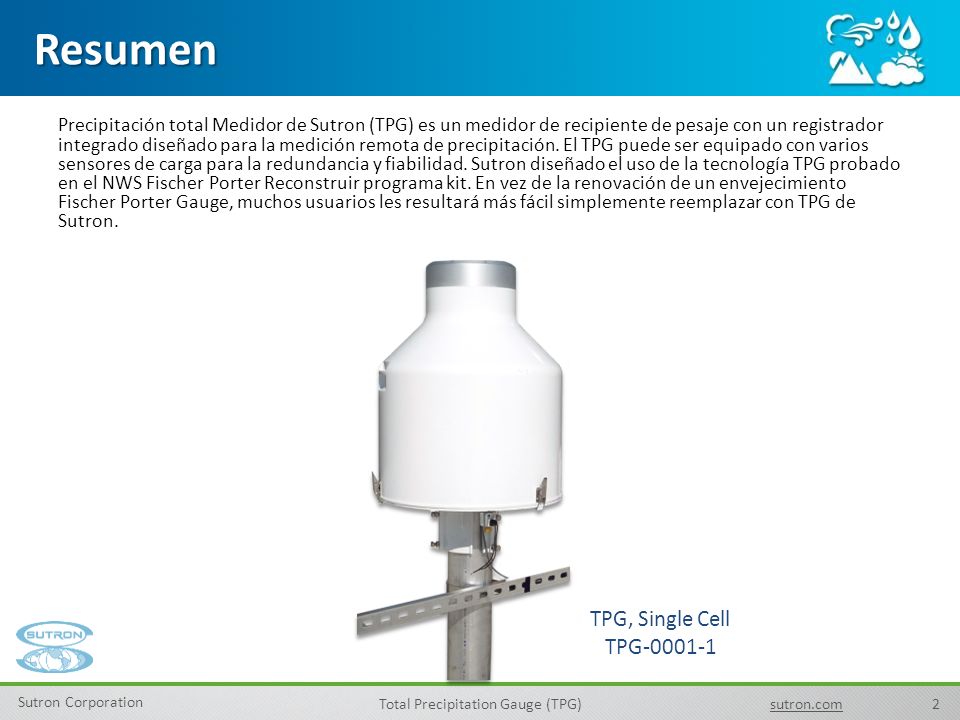

2 Resumen TPG, Single Cell TPG-0001-1
Precipitación total Medidor de Sutron (TPG) es un medidor de recipiente de pesaje con un registrador integrado diseñado para la medición remota de precipitación. El TPG puede ser equipado con varios sensores de carga para la redundancia y fiabilidad. Sutron diseñado el uso de la tecnología TPG probado en el NWS Fischer Porter Reconstruir programa kit. En vez de la renovación de un envejecimiento Fischer Porter Gauge, muchos usuarios les resultará más fácil simplemente reemplazar con TPG de Sutron. TPG, Single Cell TPG

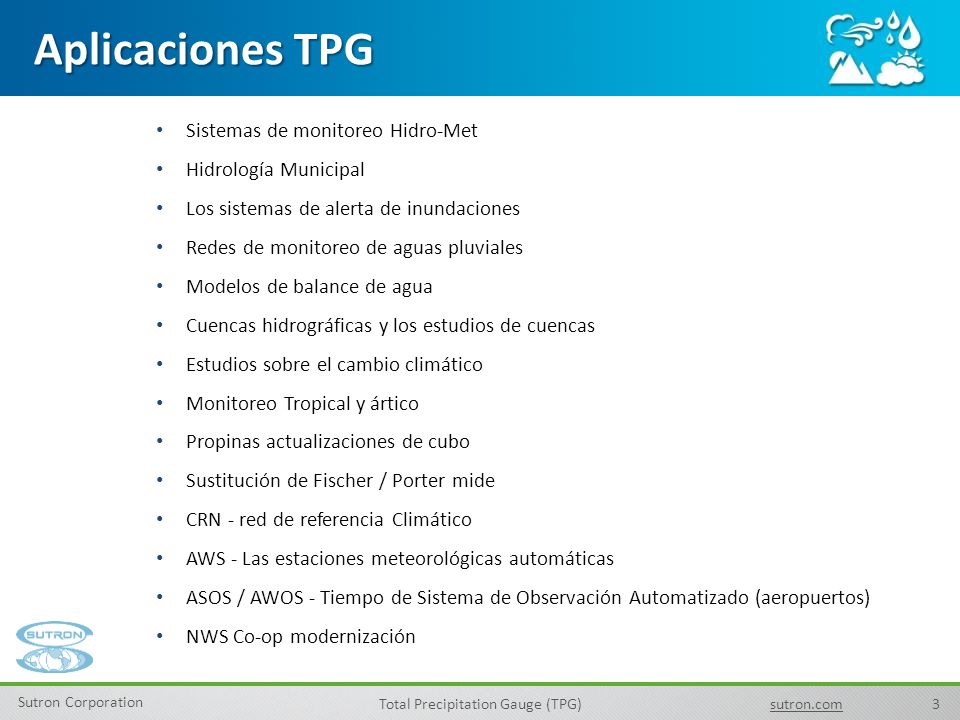

3 Aplicaciones TPG Sistemas de monitoreo Hidro-Met Hidrología Municipal
Los sistemas de alerta de inundaciones Redes de monitoreo de aguas pluviales Modelos de balance de agua Cuencas hidrográficas y los estudios de cuencas Estudios sobre el cambio climático Monitoreo Tropical y ártico Propinas actualizaciones de cubo Sustitución de Fischer / Porter mide CRN - red de referencia Climático AWS - Las estaciones meteorológicas automáticas ASOS / AWOS - Tiempo de Sistema de Observación Automatizado (aeropuertos) NWS Co-op modernización

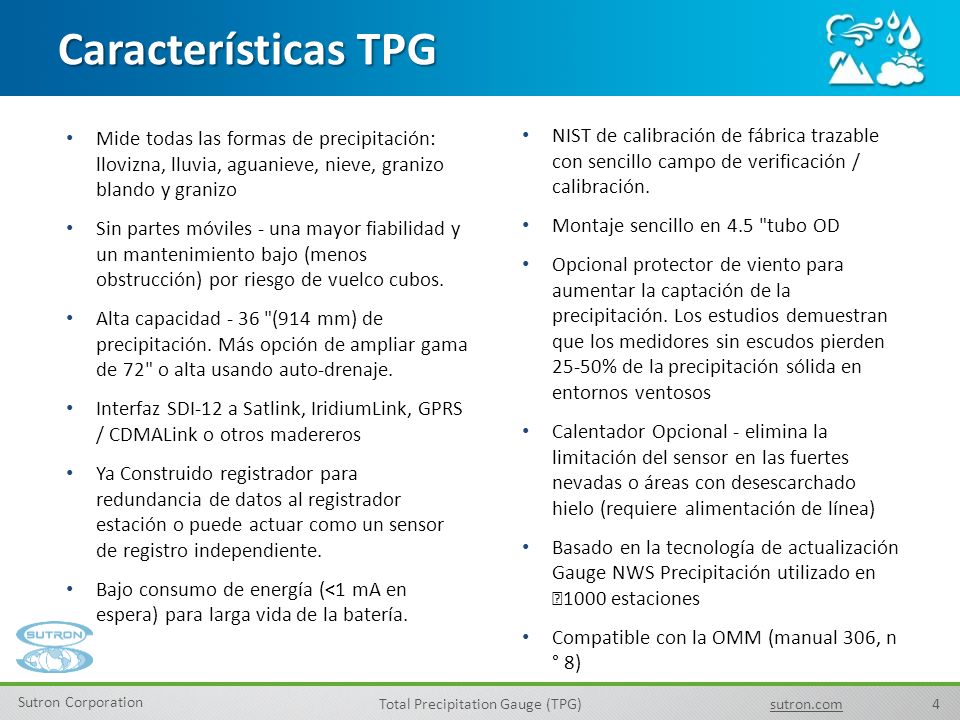

4 Características TPG Mide todas las formas de precipitación: llovizna, lluvia, aguanieve, nieve, granizo blando y granizo Sin partes móviles - una mayor fiabilidad y un mantenimiento bajo (menos obstrucción) por riesgo de vuelco cubos. Alta capacidad - 36 "(914 mm) de precipitación. Más opción de ampliar gama de 72" o alta usando auto-drenaje. Interfaz SDI-12 a Satlink, IridiumLink, GPRS / CDMALink o otros madereros Ya Construido registrador para redundancia de datos al registrador estación o puede actuar como un sensor de registro independiente. Bajo consumo de energía (<1 mA en espera) para larga vida de la batería. NIST de calibración de fábrica trazable con sencillo campo de verificación / calibración. Montaje sencillo en 4.5 "tubo OD Opcional protector de viento para aumentar la captación de la precipitación. Los estudios demuestran que los medidores sin escudos pierden % de la precipitación sólida en entornos ventosos Calentador Opcional - elimina la limitación del sensor en las fuertes nevadas o áreas con desescarchado hielo (requiere alimentación de línea) Basado en la tecnología de actualización Gauge NWS Precipitación utilizado en 1000 estaciones Compatible con la OMM (manual 306, n ° 8)

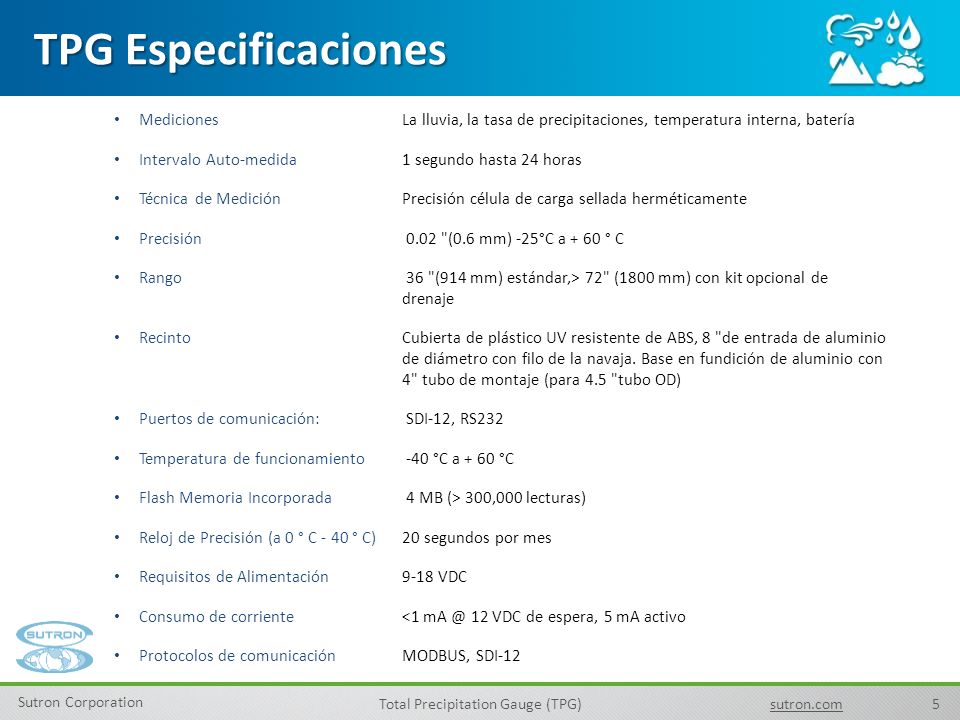

5 TPG Especificaciones Mediciones La lluvia, la tasa de precipitaciones, temperatura interna, batería Intervalo Auto-medida 1 segundo hasta 24 horas Técnica de Medición Precisión célula de carga sellada herméticamente Precisión "(0.6 mm) -25°C a + 60 ° C Rango "(914 mm) estándar,> 72" (1800 mm) con kit opcional de drenaje Recinto Cubierta de plástico UV resistente de ABS, 8 "de entrada de aluminio de diámetro con filo de la navaja. Base en fundición de aluminio con 4" tubo de montaje (para 4.5 "tubo OD) Puertos de comunicación: SDI-12, RS232 Temperatura de funcionamiento -40 °C a + 60 °C Flash Memoria Incorporada 4 MB (> 300,000 lecturas) Reloj de Precisión (a 0 ° C - 40 ° C) 20 segundos por mes Requisitos de Alimentación VDC Consumo de corriente <1 12 VDC de espera, 5 mA activo Protocolos de comunicación MODBUS, SDI-12

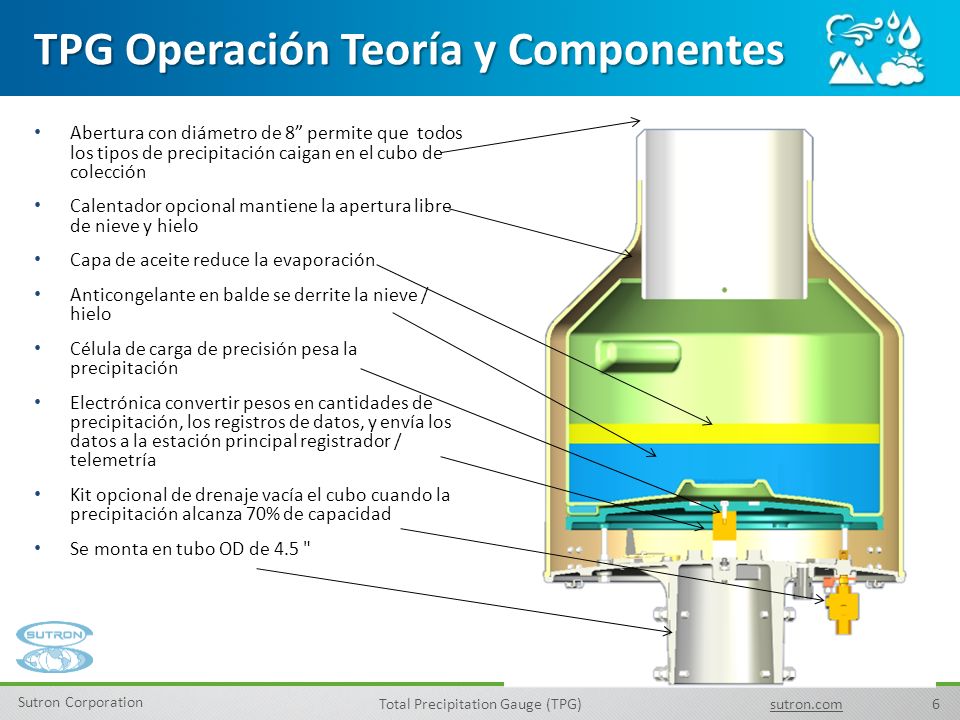

6 TPG Operación Teoría y Componentes
Abertura con diámetro de 8” permite que todos los tipos de precipitación caigan en el cubo de colección Calentador opcional mantiene la apertura libre de nieve y hielo Capa de aceite reduce la evaporación Anticongelante en balde se derrite la nieve / hielo Célula de carga de precisión pesa la precipitación Electrónica convertir pesos en cantidades de precipitación, los registros de datos, y envía los datos a la estación principal registrador / telemetría Kit opcional de drenaje vacía el cubo cuando la precipitación alcanza 70% de capacidad Se monta en tubo OD de 4.5 "

7 Beneficios de Parabrisas

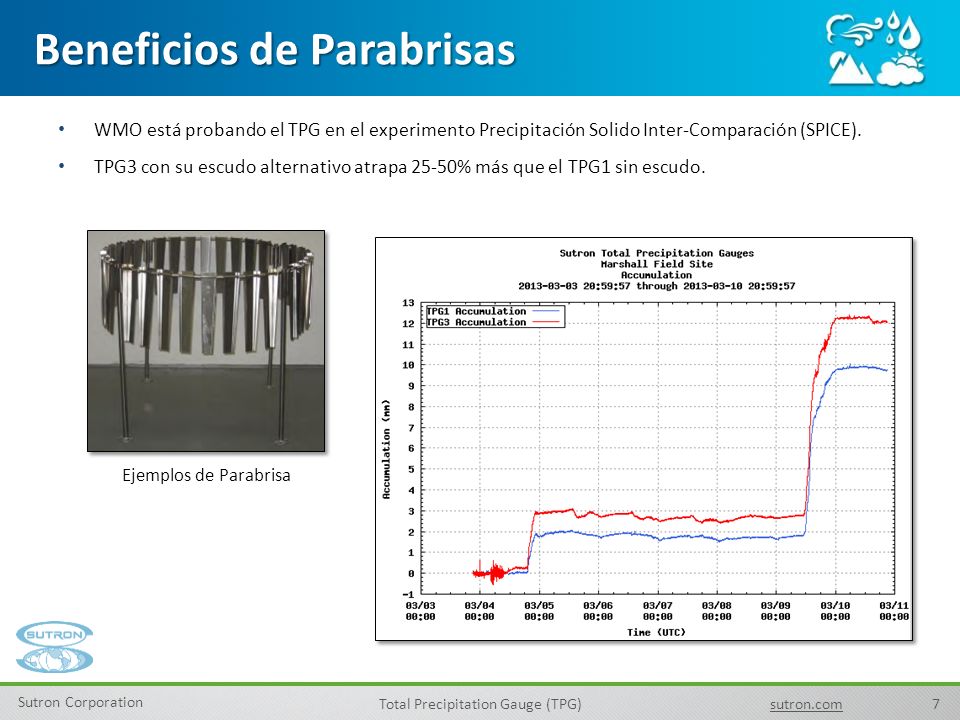

WMO está probando el TPG en el experimento Precipitación Solido Inter-Comparación (SPICE). TPG3 con su escudo alternativo atrapa 25-50% más que el TPG1 sin escudo. Ejemplos de Parabrisa

8 Portafolio de Clientes – EE.UU.
USACE USGS National Park Service Bureau of Reclamation

9 Portafolio de clientes - Internacional
WMO Hoskin Scientific

10 Ejemplos de instalación

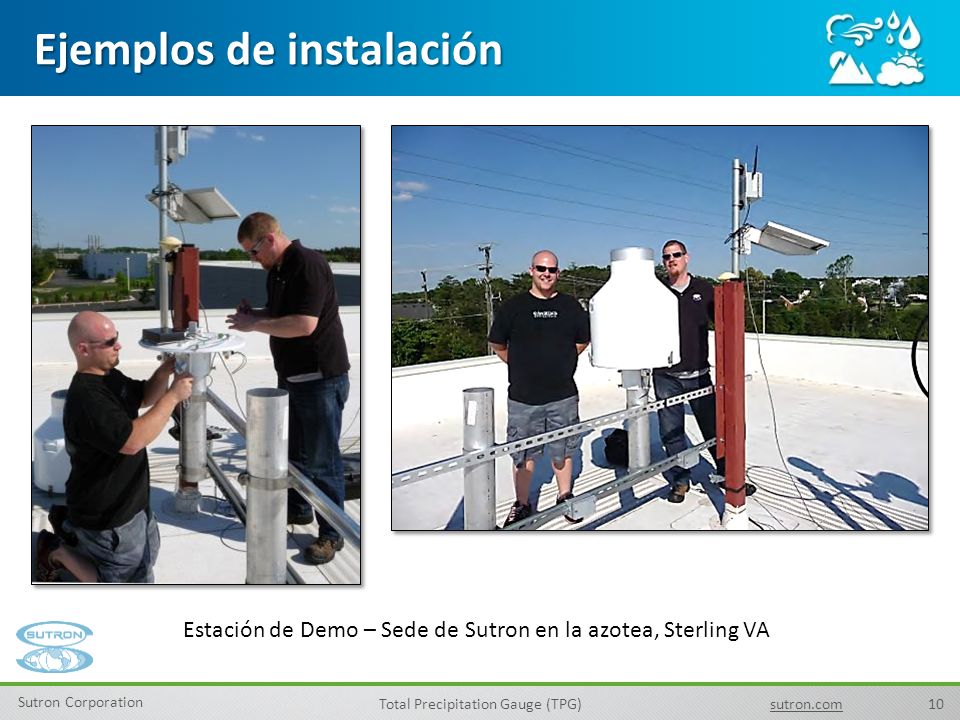

Master Station Estación de Demo – Sede de Sutron en la azotea, Sterling VA

11 Ejemplos de instalación

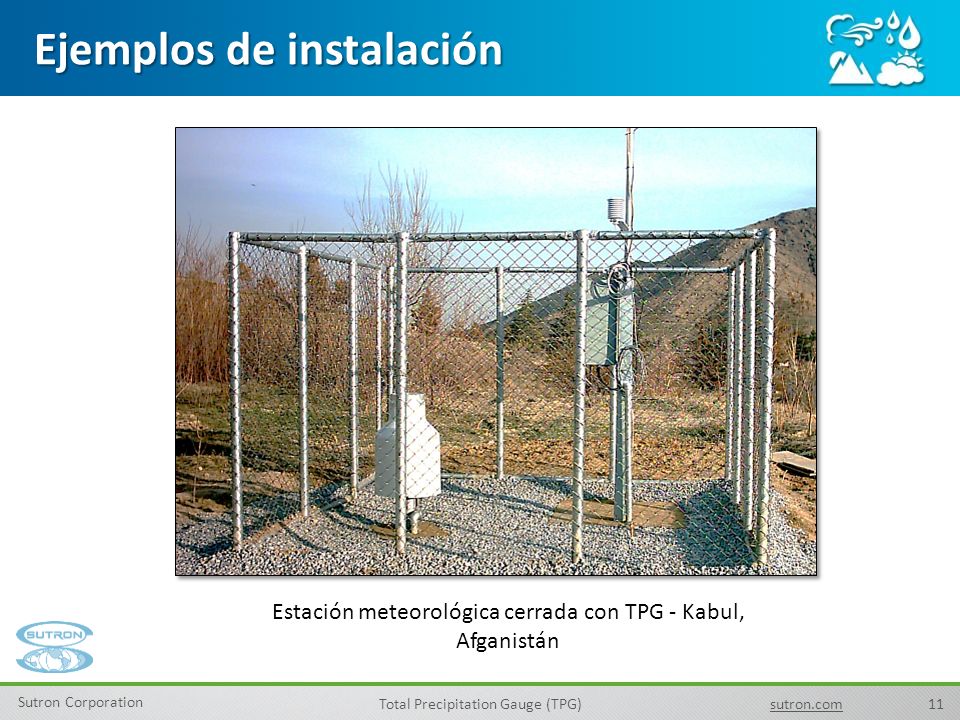

Estación meteorológica cerrada con TPG - Kabul, Afganistán

12 Ejemplos de instalación

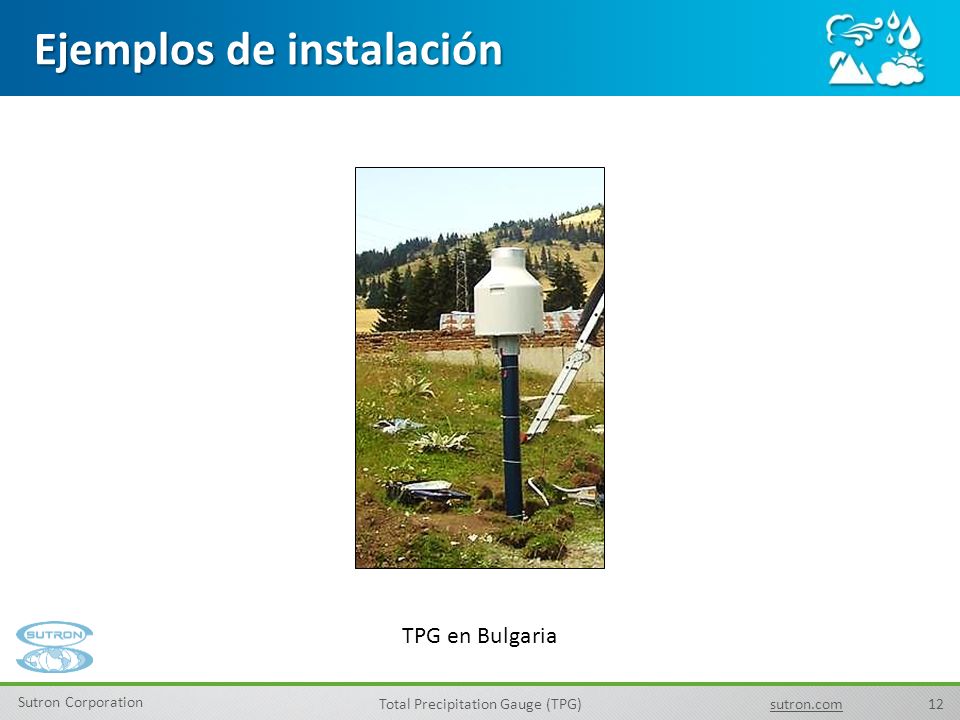

TPG en Bulgaria

13 Ejemplos de instalación

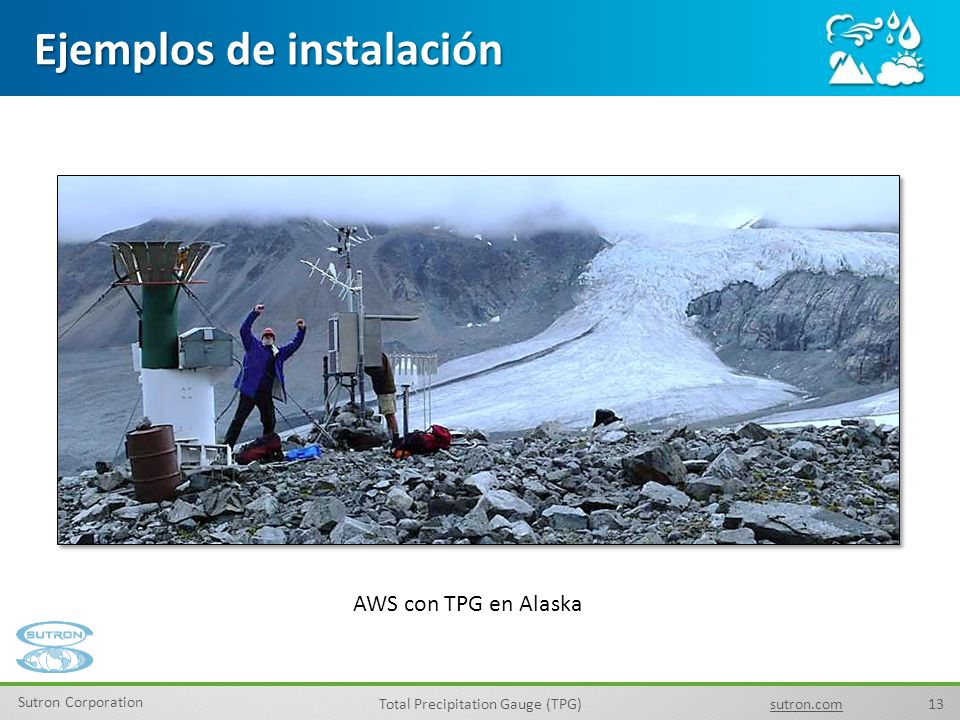

AWS con TPG en Alaska

14 Ejemplos de instalación

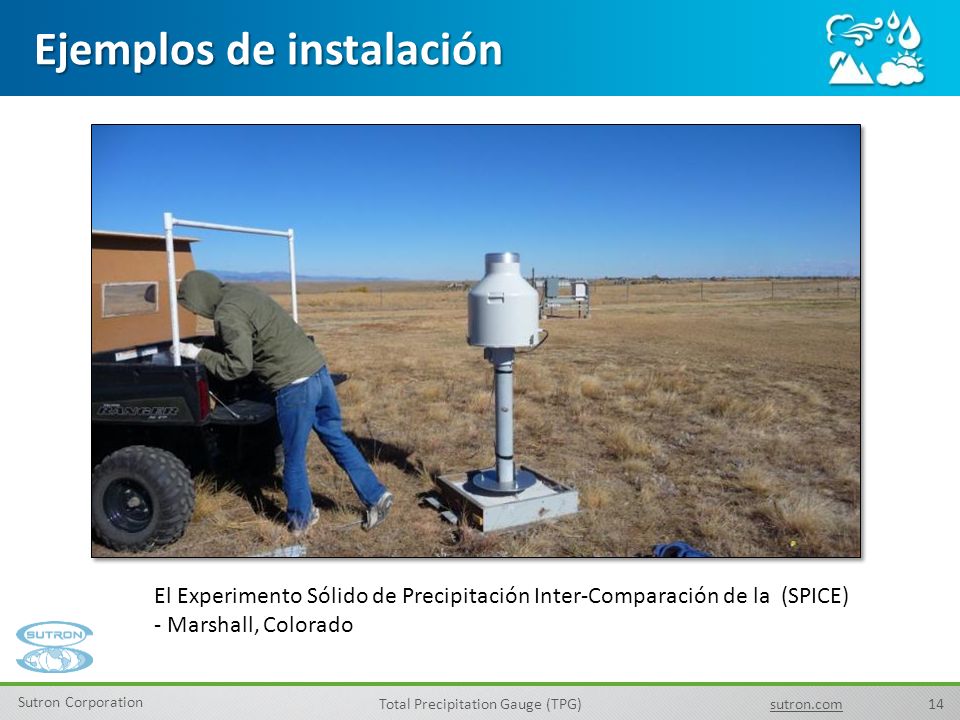

El Experimento Sólido de Precipitación Inter-Comparación de la (SPICE) - Marshall, Colorado

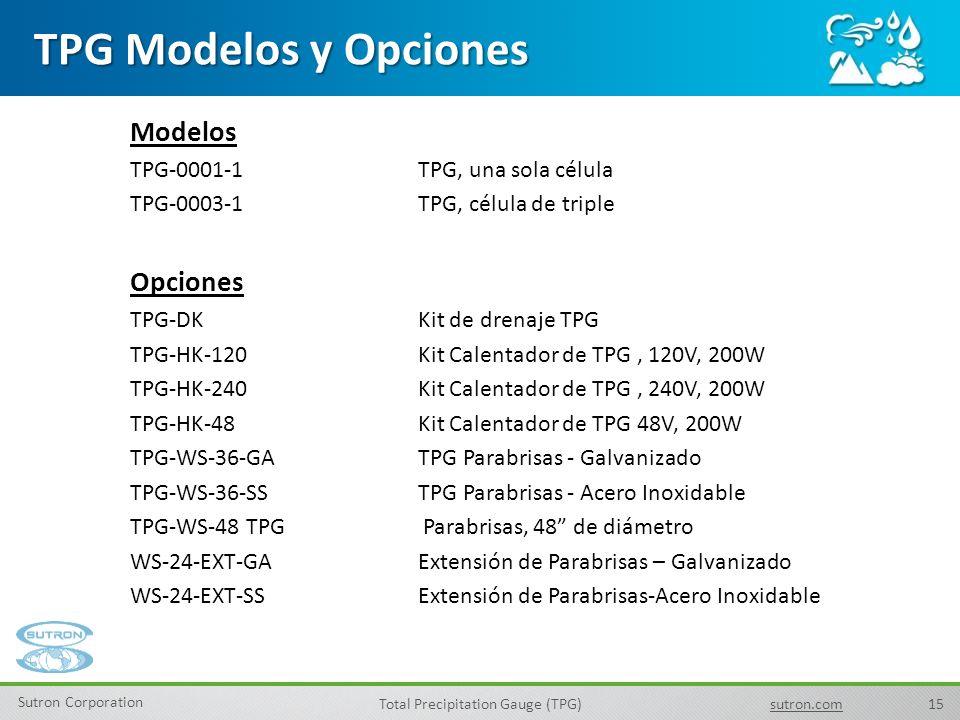

15 TPG Modelos y Opciones Modelos Opciones
TPG TPG, una sola célula TPG TPG, célula de triple Opciones TPG-DK Kit de drenaje TPG TPG-HK Kit Calentador de TPG , 120V, 200W TPG-HK Kit Calentador de TPG , 240V, 200W TPG-HK-48 Kit Calentador de TPG 48V, 200W TPG-WS-36-GA TPG Parabrisas - Galvanizado TPG-WS-36-SS TPG Parabrisas - Acero Inoxidable TPG-WS-48 TPG Parabrisas, 48” de diámetro WS-24-EXT-GA Extensión de Parabrisas – Galvanizado WS-24-EXT-SS Extensión de Parabrisas-Acero Inoxidable
