ELEVADORES dettex® PARA RESIDENCIAS Y USO COMERCIAL

Presentación del tema: "ELEVADORES dettex® PARA RESIDENCIAS Y USO COMERCIAL"— Transcripción de la presentación:

1 ELEVADORES dettex® PARA RESIDENCIAS Y USO COMERCIAL

2 contenido Ventajas Alcances Cabina Puertas Pisos
Estructuras de soporte Unidades potencia Seguridades

3 VENTAJAS Su instalación no requiere hacer cambios estructurales al edificio. Tiempos mínimos de instalación. Pueden ser instalados en interiores o exteriores. Tienen un bajo costo de mantenimiento. Su nivel de ruido es muy bajo. La unidad de potencia electro hidráulica puede ubicarse en cualquier nivel, adjunta al cubo del elevador. Se requiere una fosa de solo 20 cm de profundidad en los equipos de línea. Se disponen de equipos especiales que trabajan sin fosa. Solo requieren un sobrepaso de 240 cm. No requieren un cuarto de máquinas, arriba del cubo. Sus cabinas pueden ser cerradas o panorámicas. Cumplen con las normas de seguridad.

4 ALCANCES Pueden atender niveles con hasta 12 metros de diferencia.
Tienen capacidad para 1,3,4 o 5 personas (100, 210, 280, 350 Kg). Velocidades de 0 a 18 metros/minuto. Una, dos o variación continua de velocidad.

5 Cabina circular de vidrio con puertas corredizas.
Capacidad para 5 pasajeros (490 Kg.) Diámetro interior de 150 cm Montado en cubo de obra civil. Paredes de vidrio doblado Botonera y estructura de acero inoxidable. Piso de mármol. Cortina infrarroja como puerta de cabina. Puerta de piso de vidrio doblado, de operación manual, con una entrada útil de 80x200 Impulsado por pistón de tracción. Arranque y arribo con suavidad dettex®. Botonera de micro contacto con led. Intercomunicador para emergencias. Iluminación en cubo

6 Cabina forrada de vidrio montado sobre perfiles de aluminio
Capacidad para cuatro pasajeros Cortina infrarroja como puerta de cabina . Puertas de piso de vidrio montadas sobre aluminio. Botonera de micro contacto. Piso vinil. Elevación por pistón de empuje. Auto soportado. Arranque y arribo con suavidad dettex®. Botonera de micro contacto con led. fabricada en acero inoxidable Intercomunicador para emergencias. Iluminación en cabina Confinamiento del cubo por elementos arquitectónicos.

7 Cabina de lámina pintada con entrecalles de acero inoxidable
Cabina para 5 pasajeros de 135 x 85 cm. Laterales de lámina de fierro pintada con entrecalles de acero inoxidable. Iluminación por focos ahorradores.

8 Cabina lámina pintada, ventanas acrílico
Cabina para 5 pasajeros o una persona de pie y otra en silla de ruedas. Estructura tubular de lámina, paneles de lámina pintada y acrílico. En cubo con ventanas en planta baja y primer nivel Una velocidad de subida y de bajada. Botonera con llamada de emergencia.

9 Cabina panorámica, acero inoxidable y aluminio.
Cabina panorámica, exteriores de acero inoxidable pulido, vidrios inastillables y forros interiores de aluminio. Capacidad para 5 pasajeros, o una persona y una silla de ruedas, 85 x 135 cm. Puertas automáticas

10 Cabina pintada Capacidad para 5 pasajeros 85 x 140 cm
Barandal de acero inoxidable y piso de neopreno Puertas abatibles, manuales con ventana.

11 Cabina 60x80 Cabina de 60x80 cm, para tres pasajeros o 210 Kg de capacidad, de paneles de lámina pintada, con cortina de rallos infrarrojos. Estructura de auto soporte.

12 CAPACIDADES Y REQUERIMIENTOS DE LOS ELEVADORES RESIDENCIALES Y COMERCIALES dettex®
Dimensiones cabina en cm 60x80 100x90 85x135 Aloja silla de ruedas puertas manuales Aloja silla de ruedas puertas automáticas Pasajeros 3 4 5 Capacidad de carga Kg 210 280 350 Área libre del cubo ( frente x profundidad en cm) 98x100 138x110 127x172 155x181 Área libre para la instalación de la estructura de auto soporte ( frente x profundidad en cm) Profundidad de la fosa para puertas abatibles (cm) 20 Sobrepaso para elevaciones menores de 6 metros (cm) 250 Sobrepaso para elevaciones entre 6 y 12 metros (cm) 320

13 Cabina de lámina multi- perforada pintada
Ventajas Bien ventilada en lugares cálidos. Favorece la vigilancia de su utilización. Desalienta el vandalismo. Evita la sensación de enclaustramiento. Permite el paso de luz . 50% de transparencia en el área perforada.

14 Cabina sin fosa, de paneles de vidrio montados en perfiles de aluminio
Cabina 60x80 cm. Diseñada para operar sin fosa. Fabricada de paneles de vidrio de seguridad, montados en perfiles de aluminio. Piso de vinil antiderrapante. Puerta abatible, de operación manual. Cortina luz infrarroja a la entrada de la cabina.

15 automático/automático
PUERTAS DE PISO TIPO claro útil cm operación Abatible de tableros 80x200 apertura/cierre manual/manual Abatible dos caras Abatible dos caras con ventana manual/automatico Plegadiza* Guillotina Telescópicas ciegas automático/automático Telescópicas con ventana * No recomendada para lugares con niños

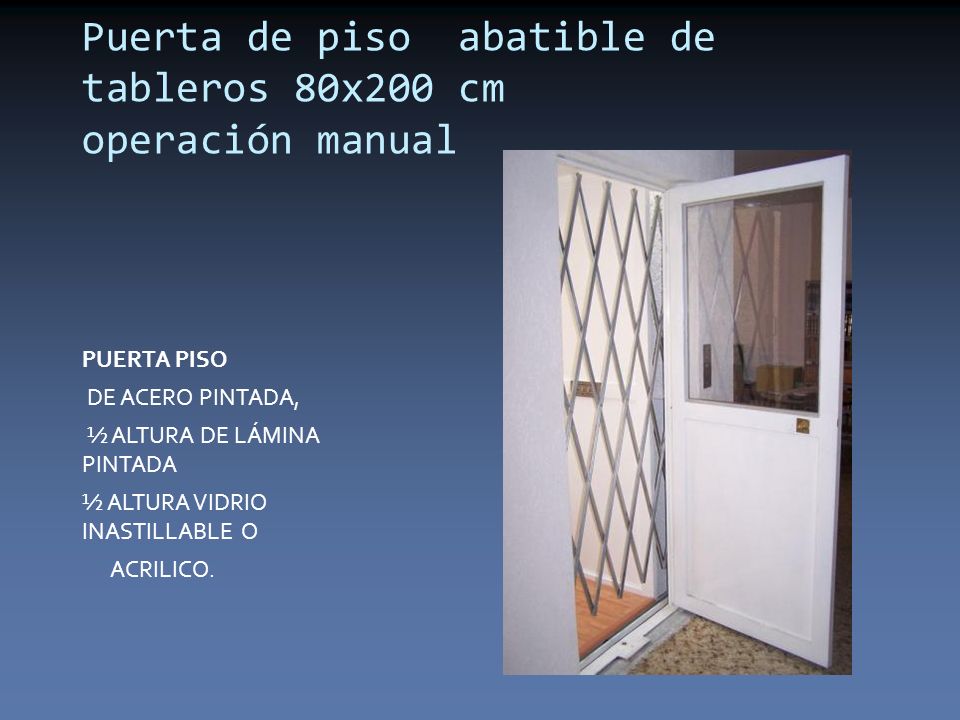

16 Puerta de piso abatible de tableros 80x200 cm operación manual
PUERTA PISO DE ACERO PINTADA, ½ ALTURA DE LÁMINA PINTADA ½ ALTURA VIDRIO INASTILLABLE O ACRILICO.

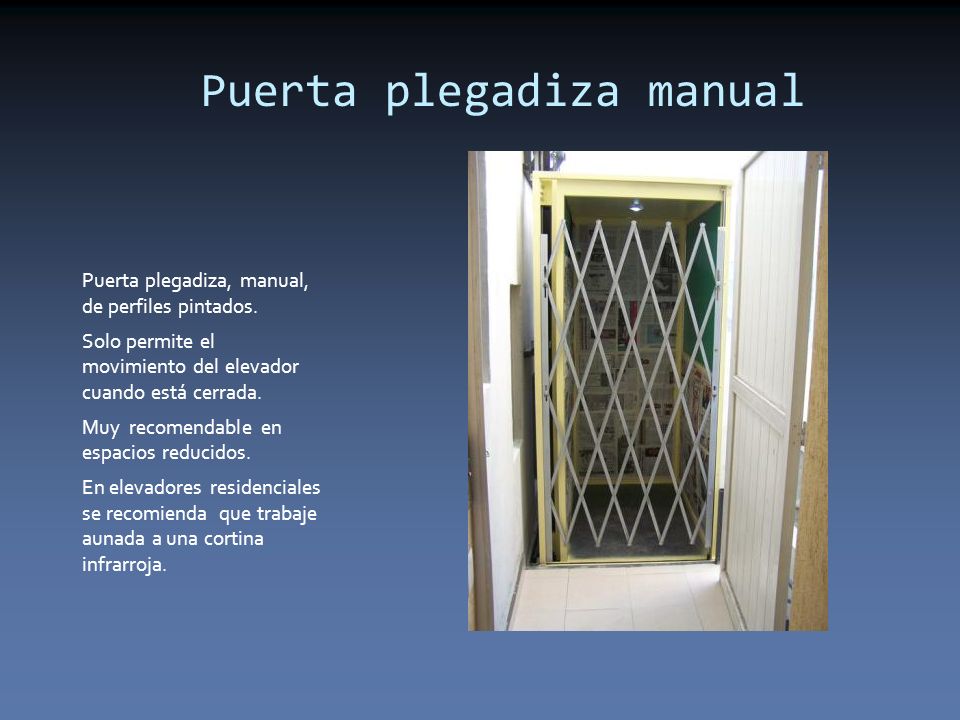

17 Puerta plegadiza manual
Puerta plegadiza, manual, de perfiles pintados. Solo permite el movimiento del elevador cuando está cerrada. Muy recomendable en espacios reducidos. En elevadores residenciales se recomienda que trabaje aunada a una cortina infrarroja.

18 Puerta doble cara abatible manual
Puerta doble cara, abatible, pintada. De apertura manual Cierre por bomba hidráulica. Con ventana de vidrio de seguridad. Botonera anti-vandálica, de micro contacto, con led de presencia. Marco metálico

19 Puerta telescópica, automática.
Con un claro de 80x200 Hojas de lámina pintada o acero inoxidable. Marco de lámina pintada o acero inoxidable. Botonera anti vandálica de micro contacto, con led de presencia, fabricada en acero inoxidable.

20 Puerta automática, telescópica, acero inoxidable, con ventana
Puertas de operación automáticas, de acero inoxidable, con ventanas de vidrio de seguridad. Para lugares donde la elegancia y la funcionalidad son muy importantes

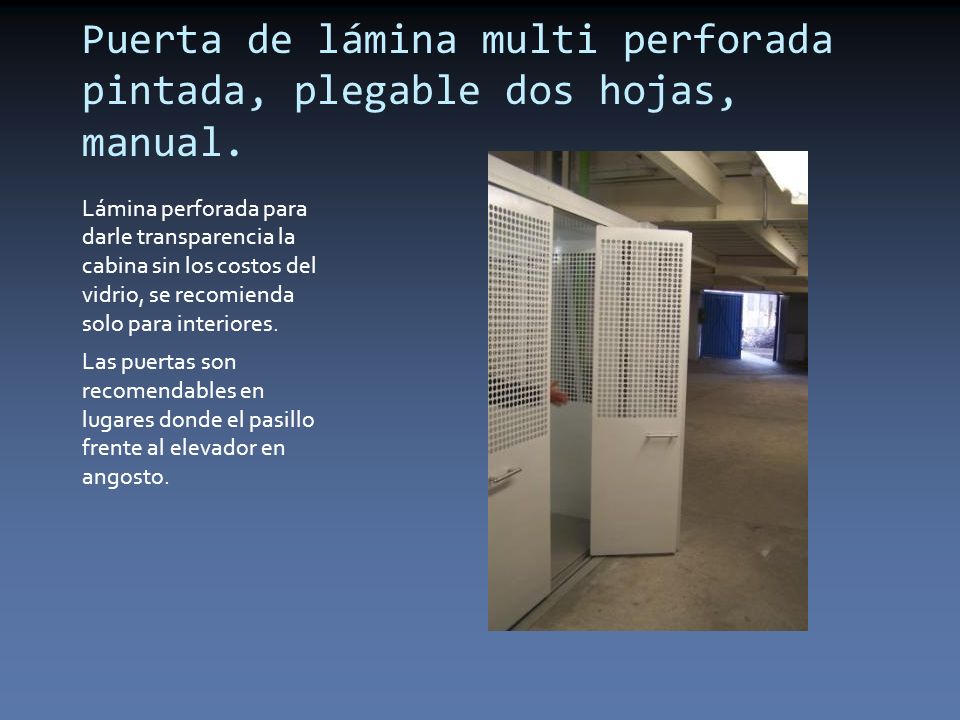

21 Puerta de lámina multi perforada pintada, plegable dos hojas, manual.
Lámina perforada para darle transparencia la cabina sin los costos del vidrio, se recomienda solo para interiores. Las puertas son recomendables en lugares donde el pasillo frente al elevador en angosto. 21

22 PISO DE CABINA 85X135 cm Laminado imitación duela.
Cabina con capacidad para una silla de ruedas y una persona o cinco pasajeros o 350 Kg. Entrada por la cabecera de 85 cm. Fácil limpieza, solo recomendado para arribos interiores.

23 Piso aluminio anti derrapante
Este es un piso de gran duración, el agua no disminuye su seguridad, y no lo afecta, de muy fácil limpieza y muy buena imagen.

24 Piso vinílico Recubrimiento de una sola pieza y por tanto higiénico, puesto que no almacena suciedad entre juntas. Muy recomendable para clínicas y hospitales.

25 Piso de neopreno anti derrapante
Piso antiderrapante de neopreno, recomendable para elevadores de uso continuo. Fácil remplazo. Lavable.

26 Estructura de autosoporte
Vista de una esquina de la estructura de soporte ( en gris obscuro) Forro exterior de tablaroca. Pistón de empuje y rieles guía

27 Fosa con marco de fijación
El elevador se apoya en el fondo de la fosa, y se fija contra el marco (en blanco) Profundidad de la fosa 20 cm.

28 Marco de fijación en planta alta
Marco de fijación, anclado a la planta alta, que junto con el marco de la fosa serán los únicos lugares de fijación de los elevadores interiores.

29 Estructura para soporte y base para la protección de malla ondulada
Estructura de soporte envolvente Estructura de soporte envolvente con malla

30 Mástil de soporte y guía
El mástil de soporte y guía hace que los elevadores dettex se instalen sin modificaciones de la residencia.

31 ESTUCTURA DE AUTOSOPORTE ENVOLVENTE
Estructura que además de guiar y soportar la estructura del elevador, sirve para fijar las puertas y los forros del mismo. Transmite la carga al fondo de la fosa y solo se ancla a la fosa y a las losas de los arribos, evitando que el edificio cargue. Los forros del cubo pueden ser de vidrio, policarbonato celular, acrílico, lámina o tabla-roca o duroc, según sean las necesidades del cliente.

32 Estructura de soporte, envolvente con puente de embarque
Estructura que además soportar y guiar al elevador, soportar las puertas, apoyar el puente de embarque servirá para recibir la envolvente del elevador. El centro de carga y la unidad de potencia electrohidráulica se ubican en la planta baja, fara facilitar el acceso a los técnicos de servicio y minimizar la interferencia de estos con las operaciones de los usuarios.

33 Cubo de vidrio de seguridad, montado en perfiles de aluminio.
Con una interacción mínima con la estructura de la casa, el elevador se apoya en las losas de arribo y en la fosa. El cubo es conformado por paneles de vidrio, de seguridad, transparente montadas en perfiles de aluminio, dando el sentido de modernidad con en discreto toque de elegancia. La envolvente, es de fácil limpieza y sin aristas peligrosas, muy recomendable para uso residencial o comercial.

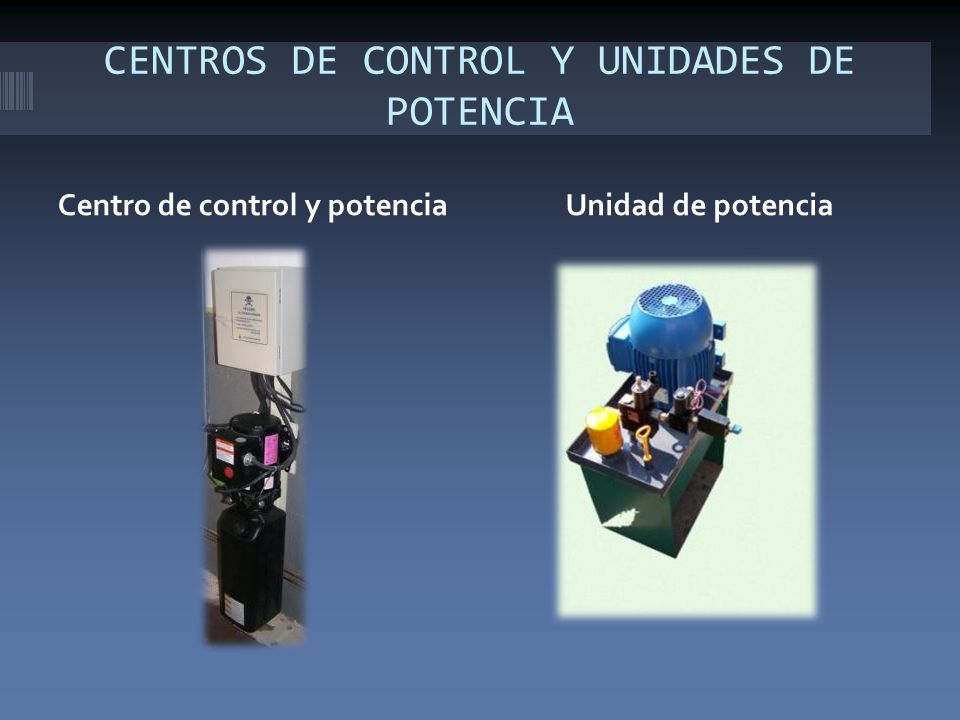

34 CENTROS DE CONTROL Y UNIDADES DE POTENCIA
Centro de control y potencia Unidad de potencia

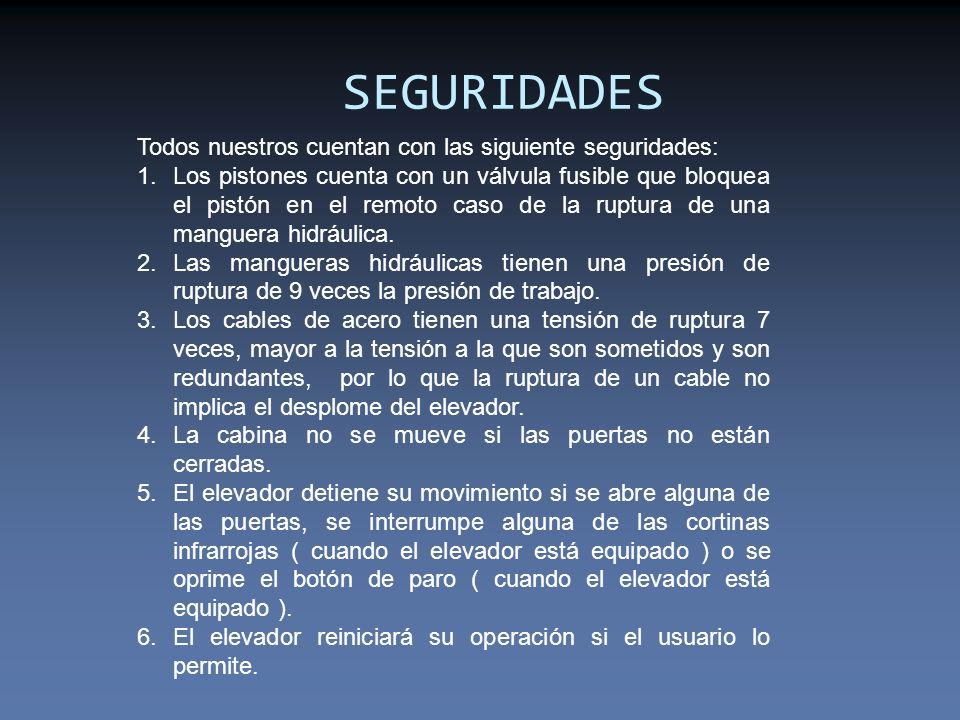

35 SEGURIDADES Todos nuestros cuentan con las siguiente seguridades:
Los pistones cuenta con un válvula fusible que bloquea el pistón en el remoto caso de la ruptura de una manguera hidráulica. Las mangueras hidráulicas tienen una presión de ruptura de 9 veces la presión de trabajo. Los cables de acero tienen una tensión de ruptura 7 veces, mayor a la tensión a la que son sometidos y son redundantes, por lo que la ruptura de un cable no implica el desplome del elevador. La cabina no se mueve si las puertas no están cerradas. El elevador detiene su movimiento si se abre alguna de las puertas, se interrumpe alguna de las cortinas infrarrojas ( cuando el elevador está equipado ) o se oprime el botón de paro ( cuando el elevador está equipado ). El elevador reiniciará su operación si el usuario lo permite.

36 Elevadores dettex® Desarrollos Tecnológicos de México
(Tuchee Lillian Gordillo de Anda) Calle 31 #135 Colonia Ignacio Zaragoza Del. Venustiano Carranza México D.F. Tel Fax
