Conectores internos Engloba a los conectores de dispositivos internos: *Disquetera: 34 pines *Disco Duro: 40 pines (algunos de 39, porque el número 20.

Presentación del tema: "Conectores internos Engloba a los conectores de dispositivos internos: *Disquetera: 34 pines *Disco Duro: 40 pines (algunos de 39, porque el número 20."— Transcripción de la presentación:

1 Conectores internos Engloba a los conectores de dispositivos internos: *Disquetera: 34 pines *Disco Duro: 40 pines (algunos de 39, porque el número 20 carece de utilidad) *CD-Rom *Altavoz Interno *Puertos en Serie y Paralelo *Joystick (si la placa no es de formato ATX) Los dos últimos pueden ser externos (placas ATX), o internos, con un cable que termina en un adaptador correspondiente (asoma al exterior)

2 En placas de base antigua el soporte se realizaba mediante una tarjeta auxiliar, llamada Input/Output (I/O) Al aparecer los 486 se integró los chips controladores en la placa base correspondientes a discos duros y disquetera

3 Debemos conocer: -Posición del Pin número 1 (indicada con un 1 ó una flecha, extremo del cable marcado por una línea roja) -El Altavoz Interno, los leds (bombillas) para el Disco Duro, indicador de encendido. Los interruptores de reset o stand-by conectados a finos cables de colores a una serie de jumpers (posición y característica de voltaje se indica en el manual de la placa o el serigrafiado de la misma)

4 CONECTOR ELÉCTRICO Donde se conectan los cables Recibe la alimentación de la fuente En placas ATX el conector es único, de forma trapezoidal y rectangular, alternada en los pines, para no equivocar su orientación. Este tipo de fuente permite apagar totalmente el sistema por software. En placas Baby-AT los conectores son 2 (uno junto al otro). Los 4 cables negros (2 de cada conector) queden al centro.

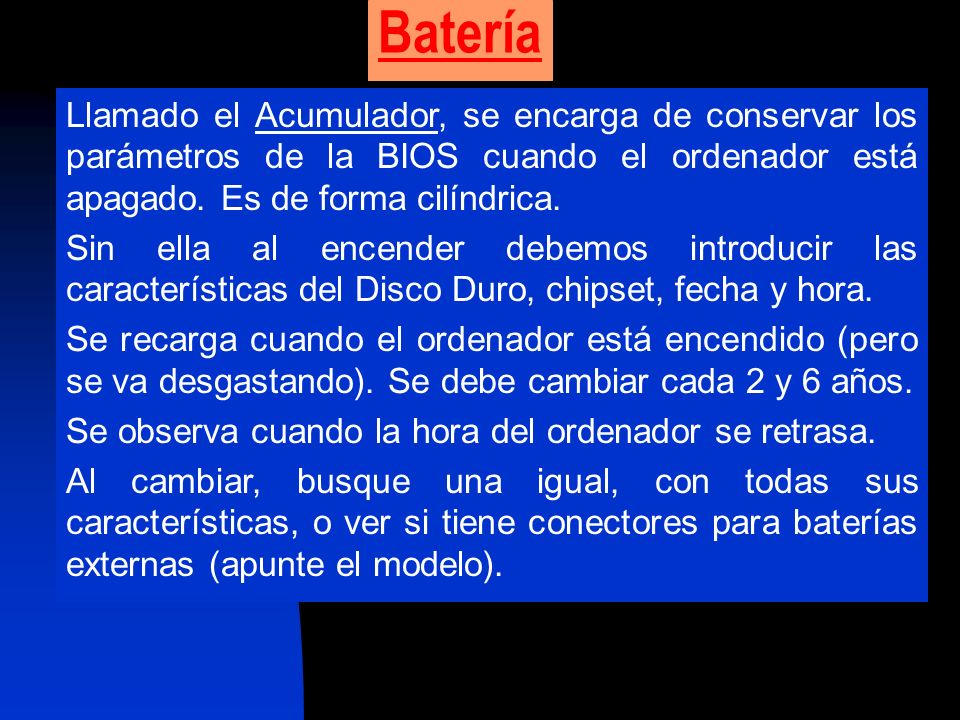

5 Batería Llamado el Acumulador, se encarga de conservar los parámetros de la BIOS cuando el ordenador está apagado. Es de forma cilíndrica. Sin ella al encender debemos introducir las características del Disco Duro, chipset, fecha y hora. Se recarga cuando el ordenador está encendido (pero se va desgastando). Se debe cambiar cada 2 y 6 años. Se observa cuando la hora del ordenador se retrasa. Al cambiar, busque una igual, con todas sus características, o ver si tiene conectores para baterías externas (apunte el modelo).
