1 PIPEBURSTING

2 Que se conoce como PIPEBURSTING Es la técnica para reemplazar tuberías, sin hacer zanjas, mediante la cual se rompe la tubería en sitio, incrustando los restos en el terreno circundante mientras que, simultaneamente, se coloca una tubería nueva en el mismo sitio

3 Los beneficios… Se instala una tubería nueva Elimina como mínimo el 85% de las excavaciones Se puede reemplazar tuberias de todo tipo de material Emplea la misma ruta de la tubería existente Permite incrementar el tamaño de la tubería Menos molestias a la comunidad Menores riesgos a los servicios circundantes Mucho mas rápido que los métodos alternos Mas eficiente y a un menor costo total que en zanjas a cielo abierto y menor a otros métodos alternos Tecnología probada con mas de 250.000 Km instalados a nivel mundial

4 PIPEBURSTING Aspectos técnicos a considerar El proceso paso a paso La línea de equipos Ditch Witch

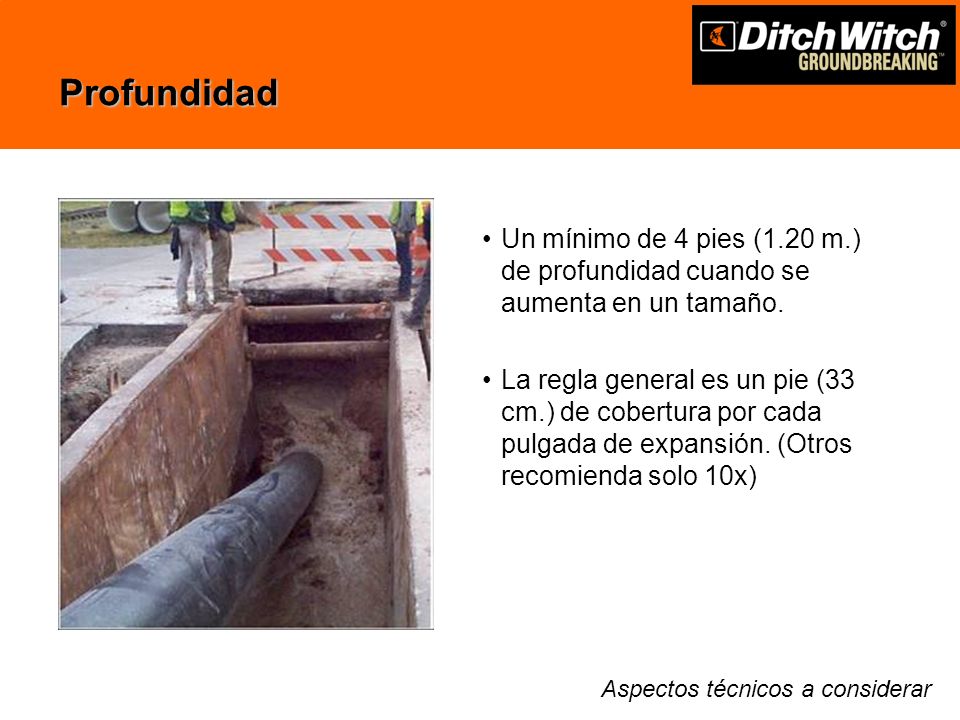

5 Profundidad Aspectos técnicos a considerar Un mínimo de 4 pies (1.20 m.) de profundidad cuando se aumenta en un tamaño. La regla general es un pie (33 cm.) de cobertura por cada pulgada de expansión. (Otros recomienda solo 10x)

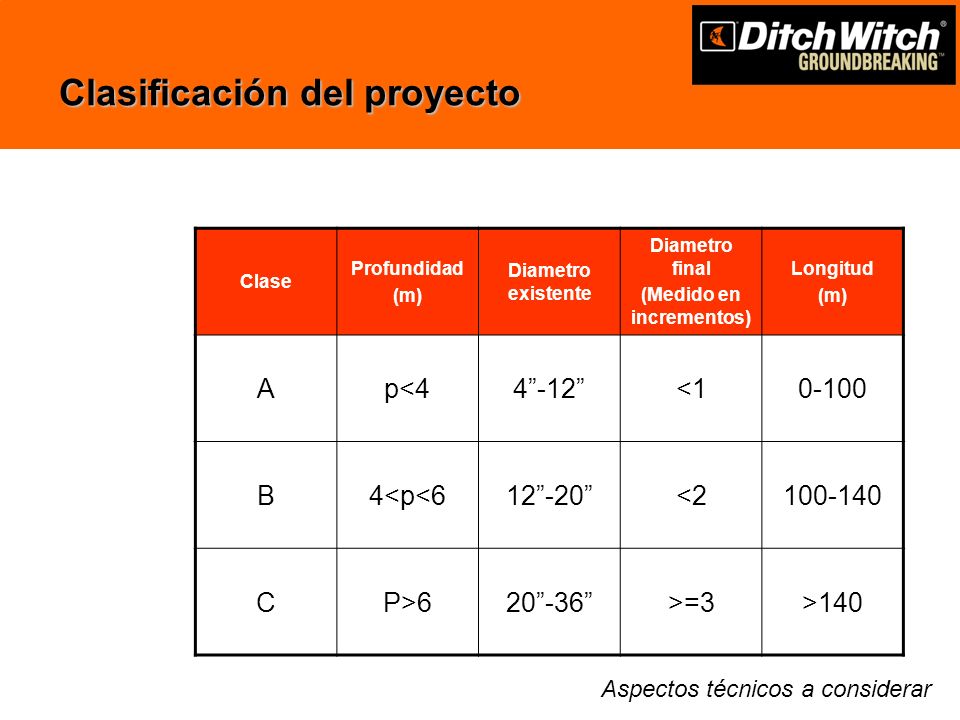

6 Clasificación del proyecto Clase Profundidad (m) Diametro existente Diametro final (Medido en incrementos) Longitud (m) Ap<44”-12”<10-100 B4<p<612”-20”<2100-140 CP>620”-36”>=3>140 Aspectos técnicos a considerar

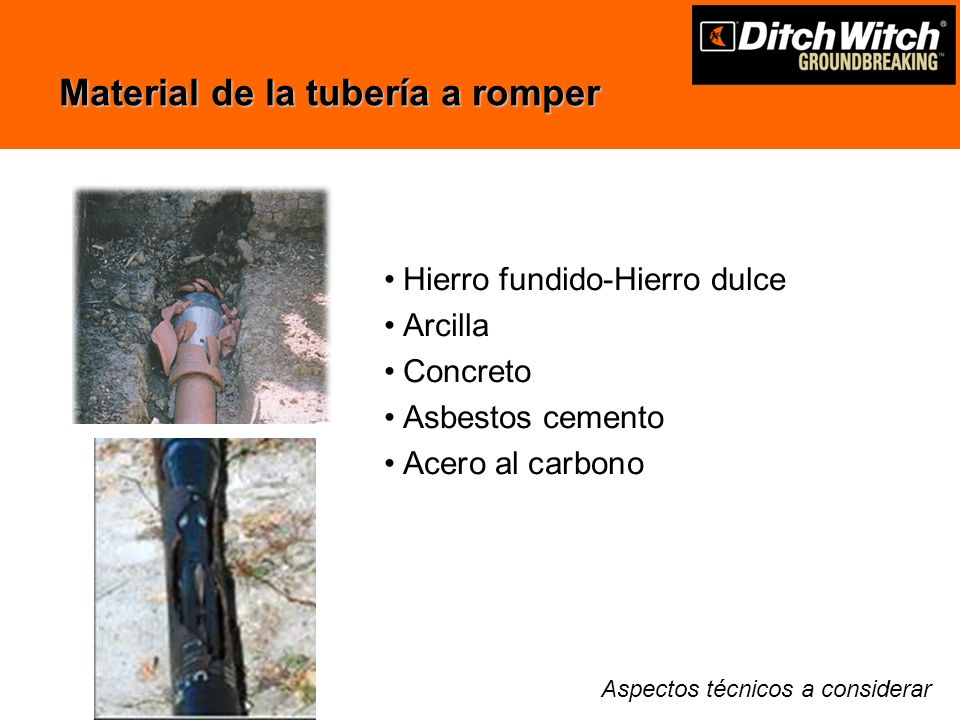

7 Material de la tubería a romper Hierro fundido-Hierro dulce Arcilla Concreto Asbestos cemento Acero al carbono Aspectos técnicos a considerar

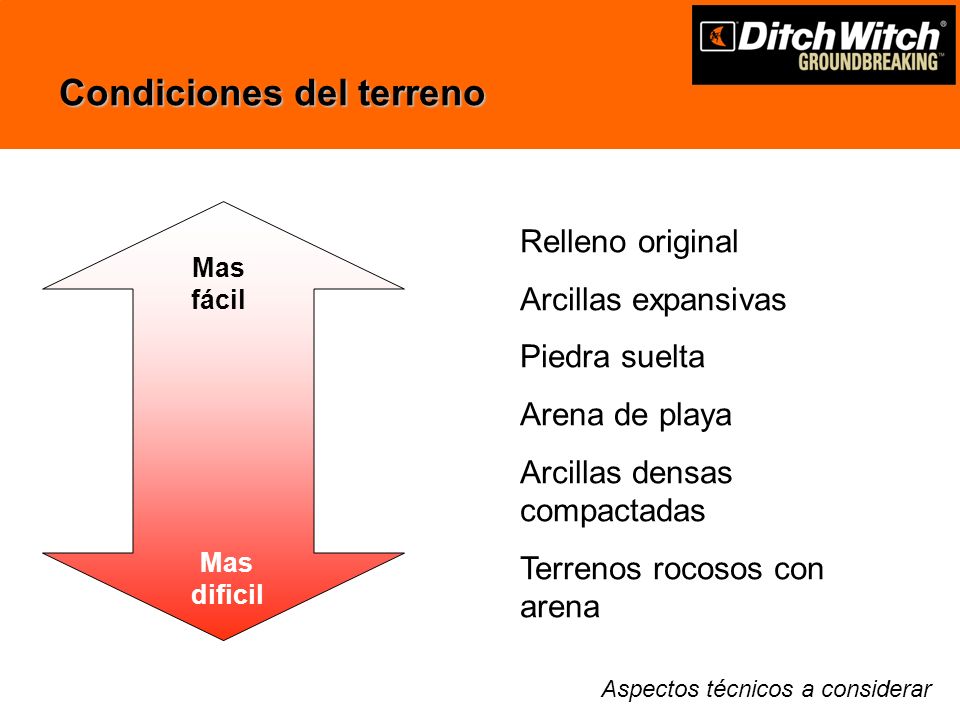

8 Condiciones del terreno Relleno original Arcillas expansivas Piedra suelta Arena de playa Arcillas densas compactadas Terrenos rocosos con arena Mas dificil Mas fácil Aspectos técnicos a considerar

9 Usos de fluidos (lubricación) Pequeños diámetros (6-10”) y buen suelo Diámetros medios (12-16”) Diámetros grandes (> 16”) Suelos malos Siempre Quizás Aspectos técnicos a considerar

10 Distancia Energía estática Incrementa la energía de halado inicial “Memoria” del terreno Carrera contra el tiempo Fricción de la tubería Lubricación Efecto tractor Longitud del hueco de entrada Aspectos técnicos a considerar

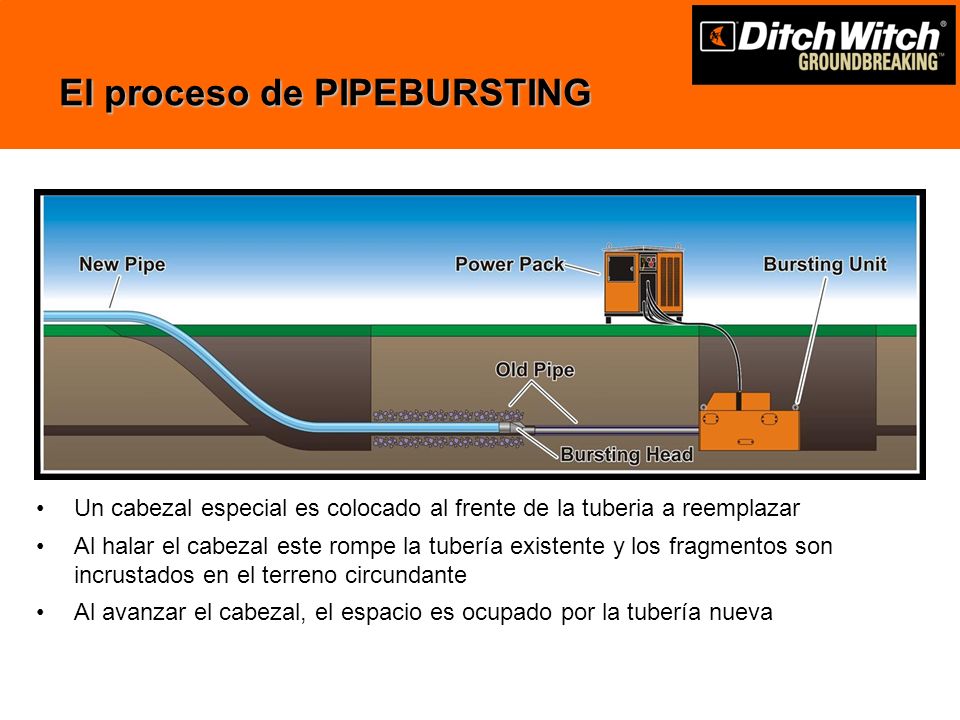

11 El proceso de PIPEBURSTING Un cabezal especial es colocado al frente de la tuberia a reemplazar Al halar el cabezal este rompe la tubería existente y los fragmentos son incrustados en el terreno circundante Al avanzar el cabezal, el espacio es ocupado por la tubería nueva

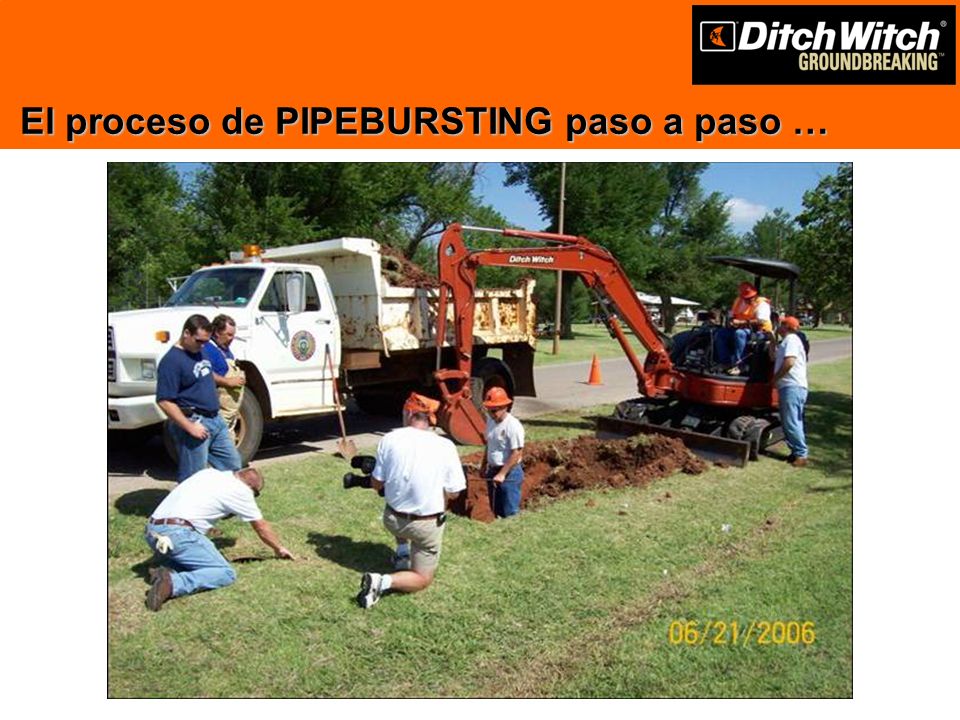

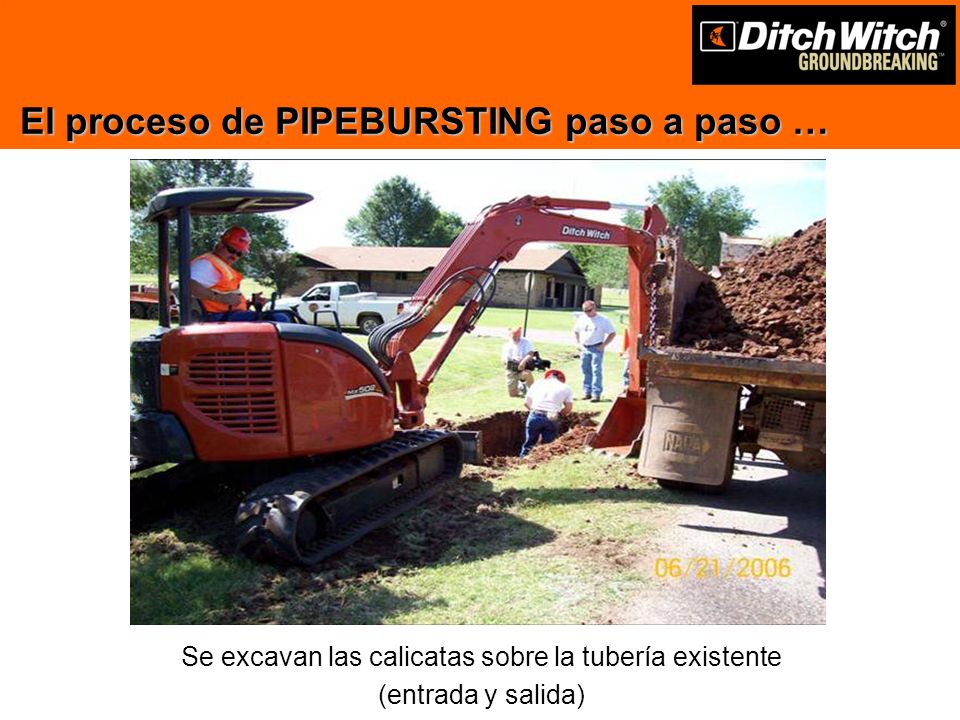

12 Se excavan las calicatas sobre la tubería existente (entrada y salida) El proceso de PIPEBURSTING paso a paso …

13

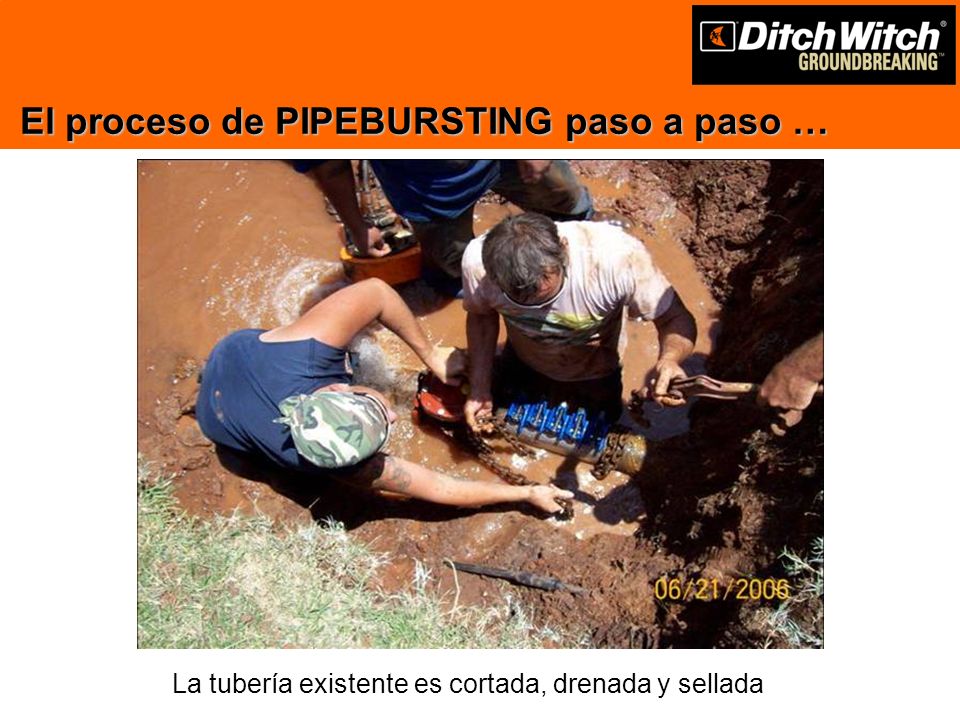

14 La tubería existente es cortada, drenada y sellada El proceso de PIPEBURSTING paso a paso …

15 La calicata de entrada se limpia y se prepara para colocar la unidad de halado hidraúlico El proceso de PIPEBURSTING paso a paso …

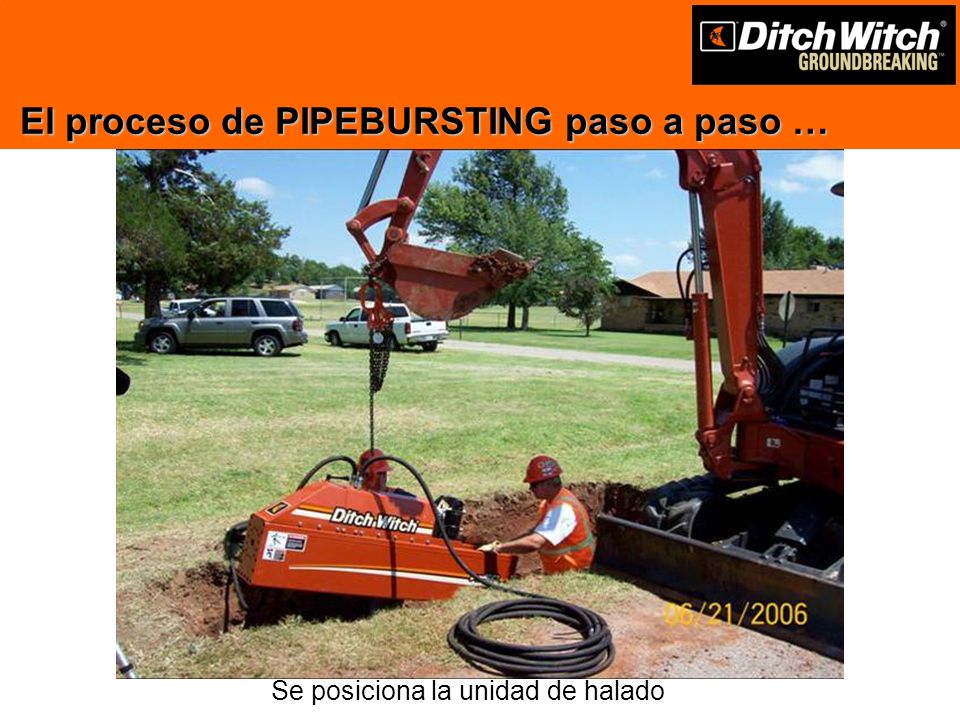

16 Se posiciona la unidad de halado El proceso de PIPEBURSTING paso a paso …

17 Se posiciona la unidad de halado El proceso de PIPEBURSTING paso a paso …

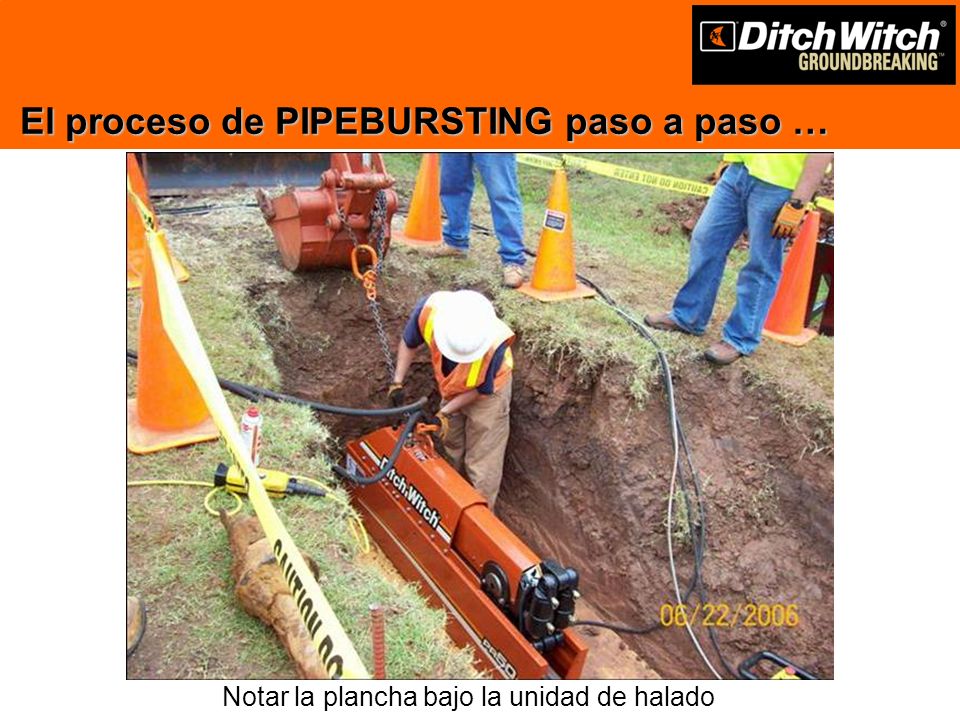

18 Notar la plancha bajo la unidad de halado El proceso de PIPEBURSTING paso a paso …

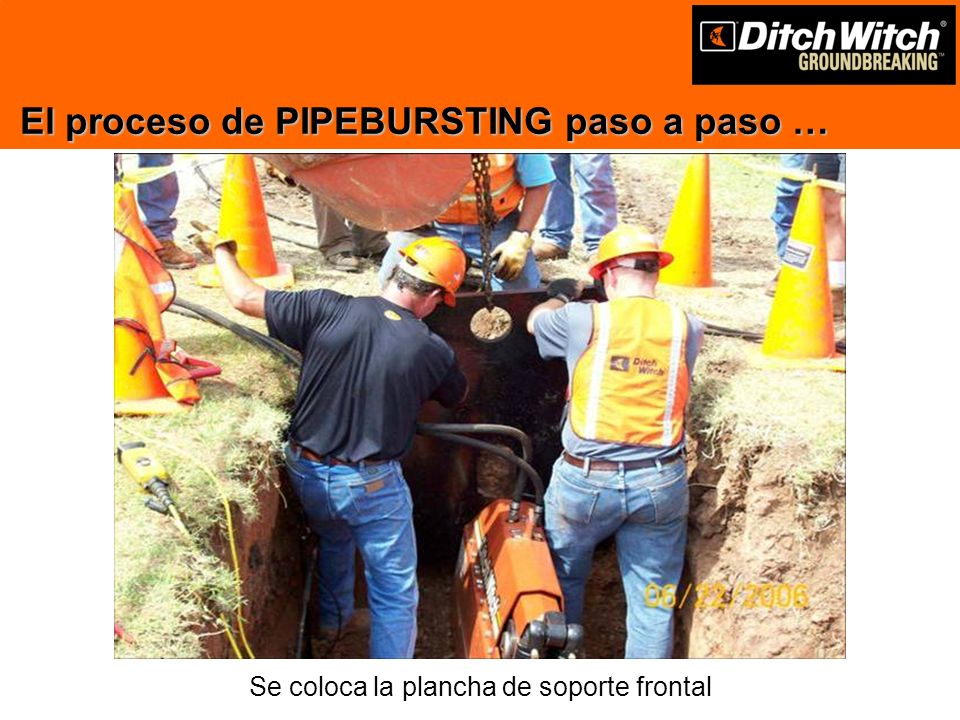

19 Se coloca la plancha de soporte frontal El proceso de PIPEBURSTING paso a paso …

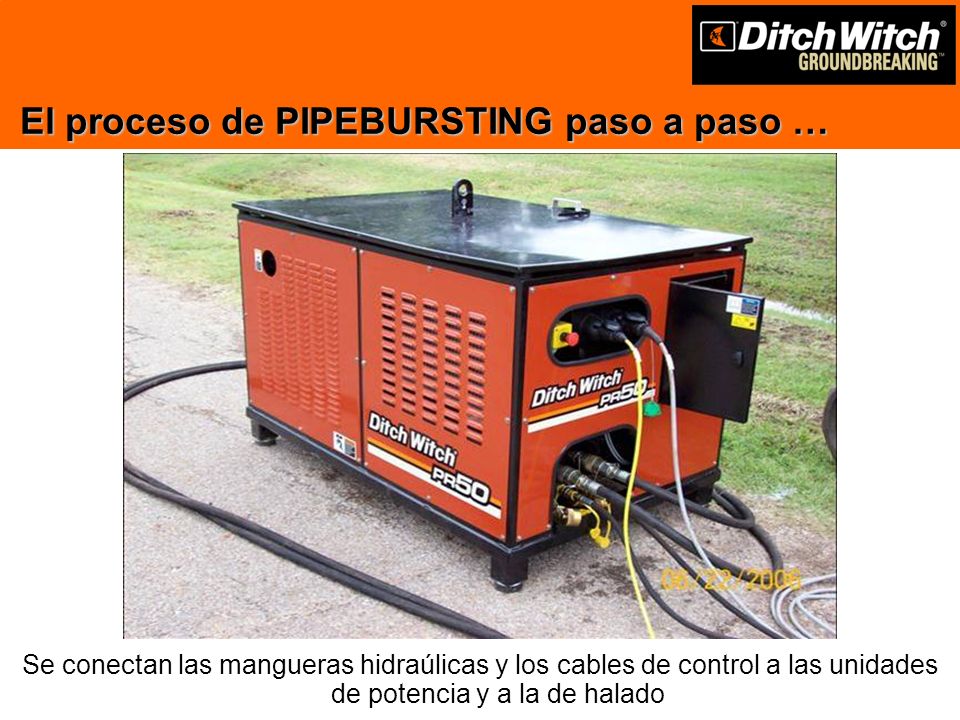

20 Se conectan las mangueras hidraúlicas y los cables de control a las unidades de potencia y a la de halado El proceso de PIPEBURSTING paso a paso …

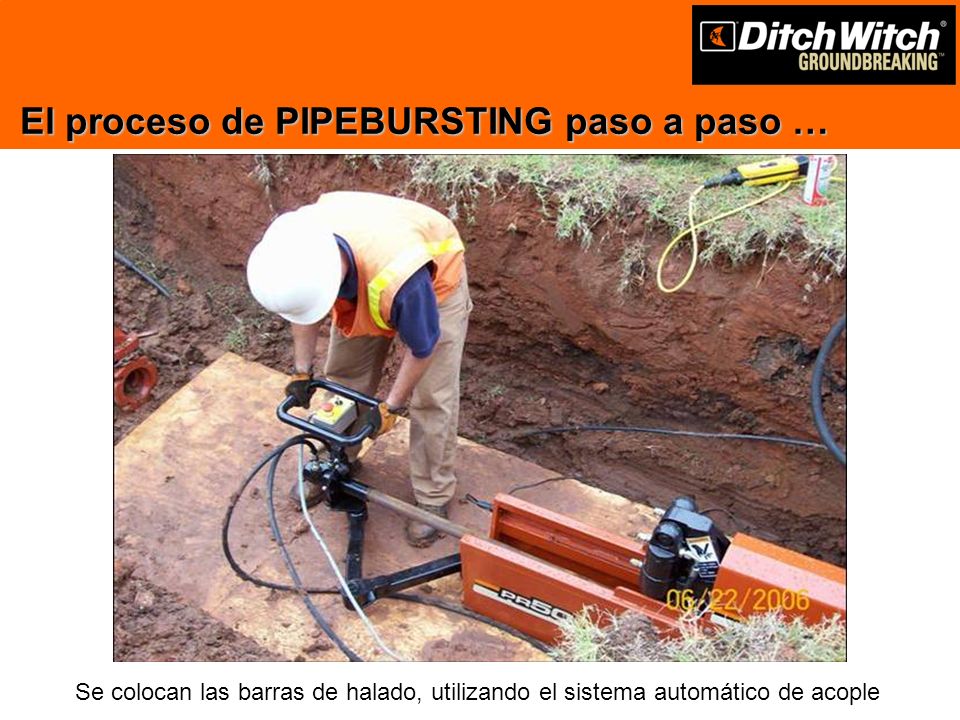

21 Se colocan las barras de halado, utilizando el sistema automático de acople El proceso de PIPEBURSTING paso a paso …

22 Barra saliendo en calicata de salida El proceso de PIPEBURSTING paso a paso …

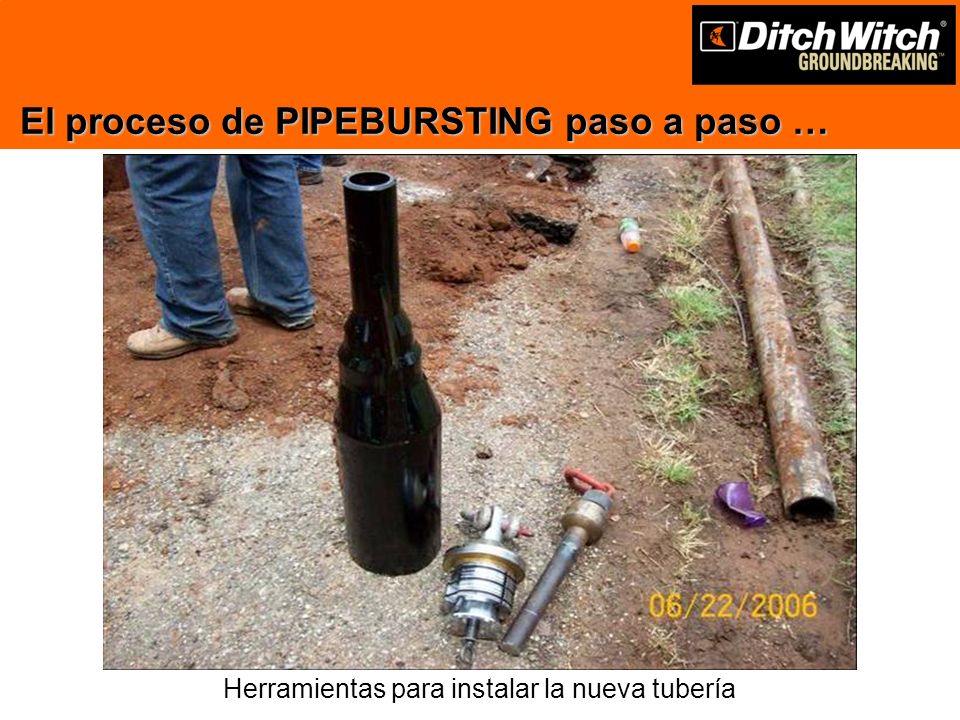

23 Herramientas para instalar la nueva tubería El proceso de PIPEBURSTING paso a paso …

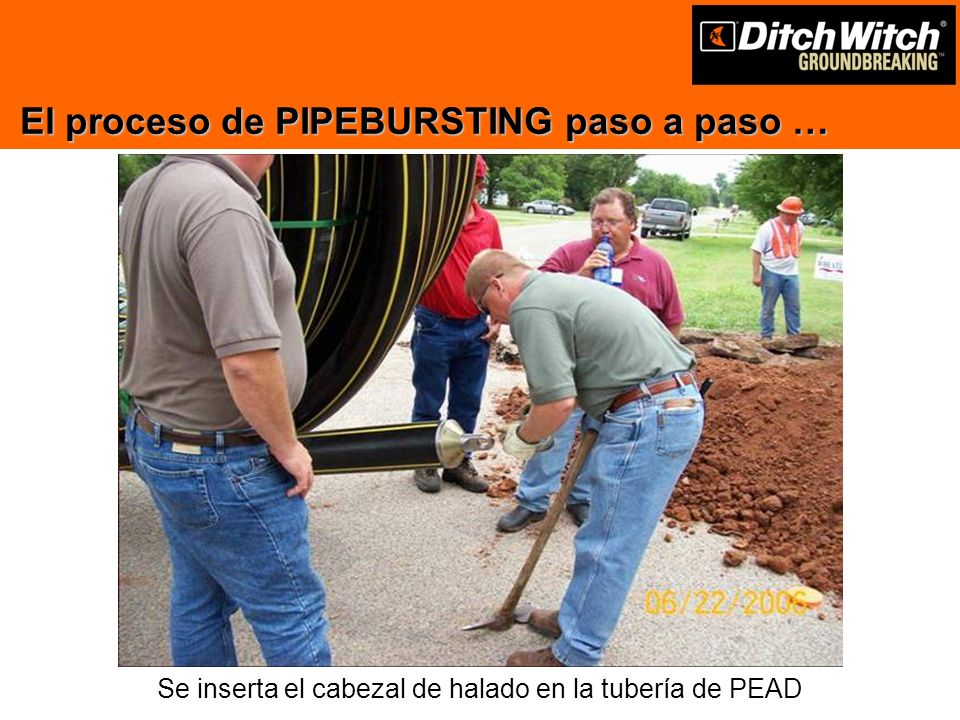

24 Se inserta el cabezal de halado en la tubería de PEAD El proceso de PIPEBURSTING paso a paso …

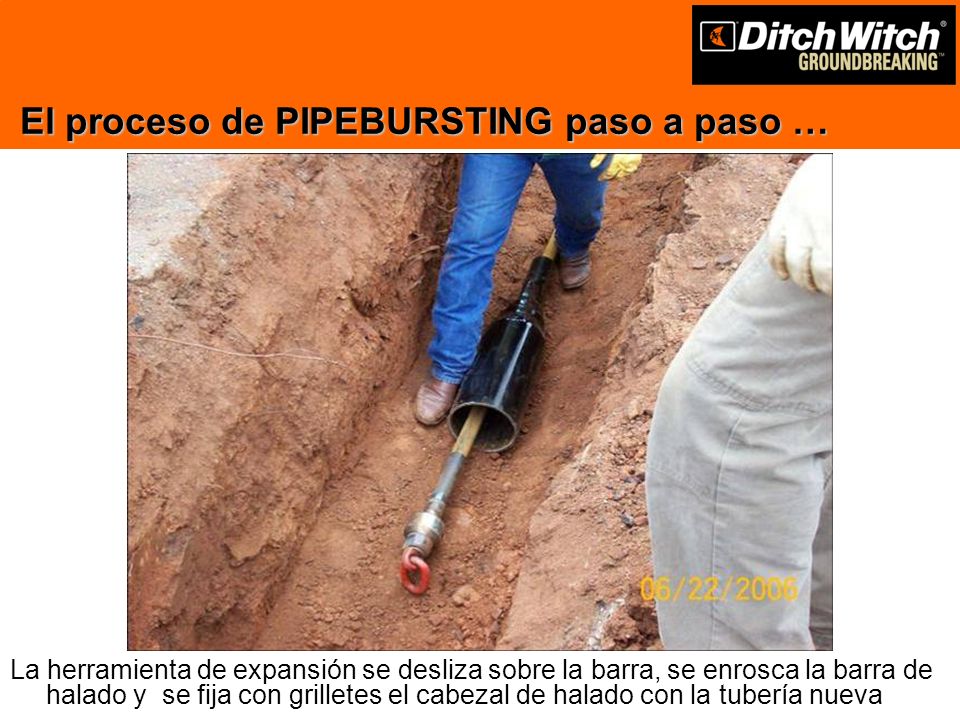

25 La herramienta de expansión se desliza sobre la barra, se enrosca la barra de halado y se fija con grilletes el cabezal de halado con la tubería nueva El proceso de PIPEBURSTING paso a paso …

26 Se comienza el halado El proceso de PIPEBURSTING paso a paso …

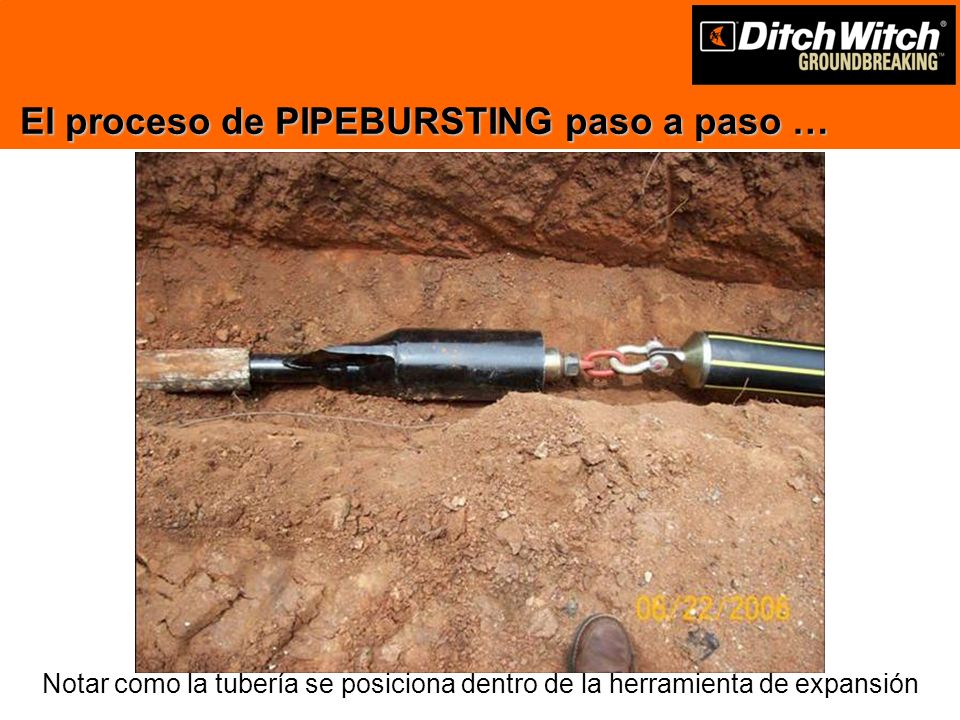

27 Notar como la tubería se posiciona dentro de la herramienta de expansión El proceso de PIPEBURSTING paso a paso …

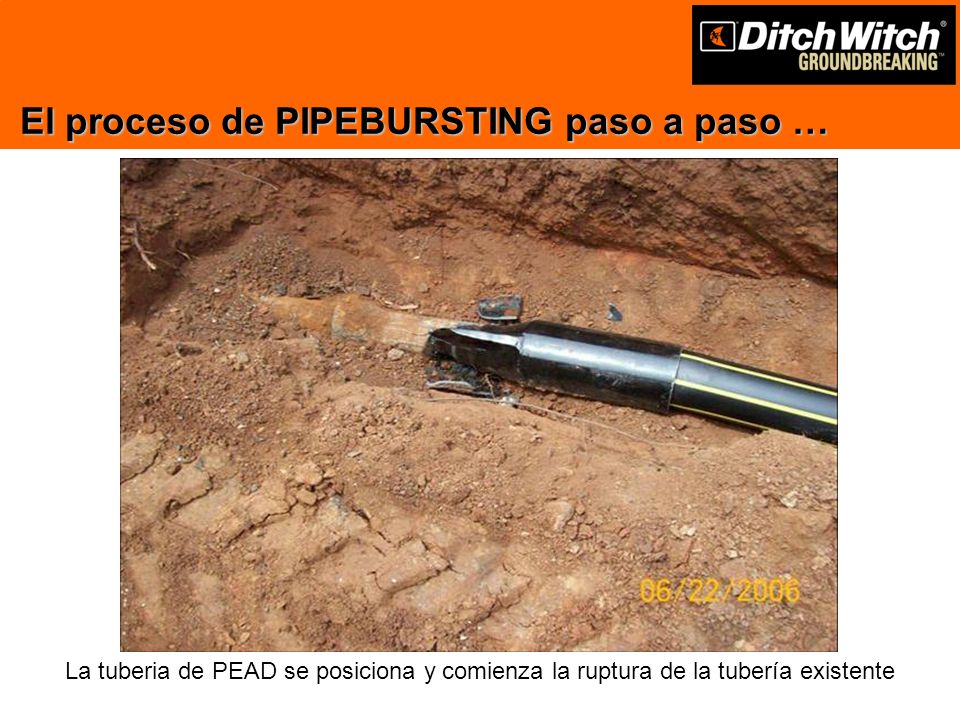

28 La tuberia de PEAD se posiciona y comienza la ruptura de la tubería existente El proceso de PIPEBURSTING paso a paso …

29

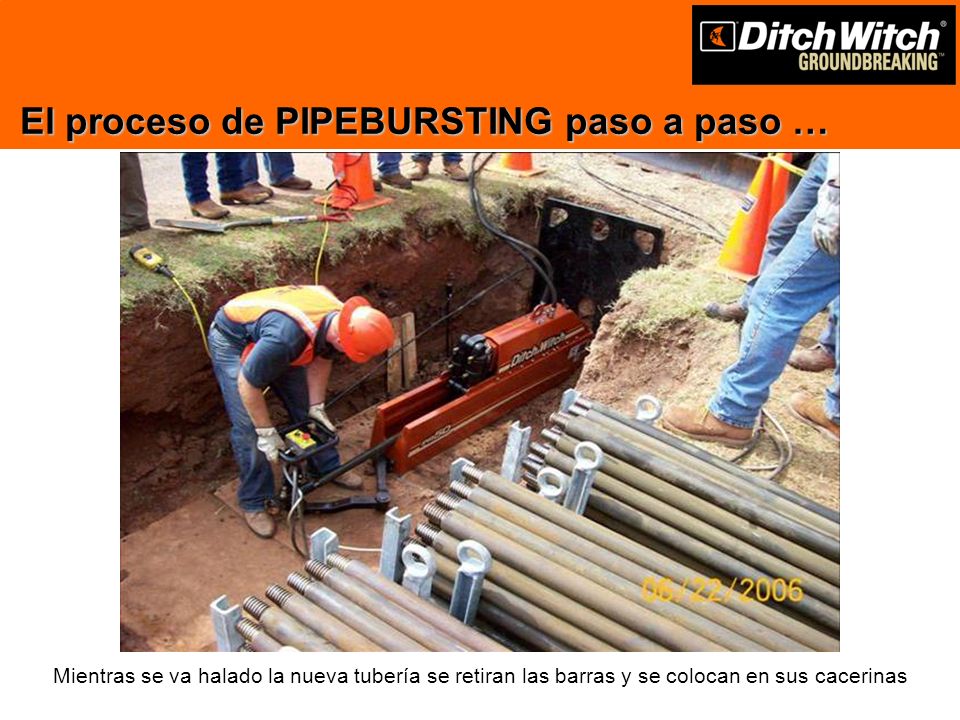

30 Mientras se va halado la nueva tubería se retiran las barras y se colocan en sus cacerinas El proceso de PIPEBURSTING paso a paso …

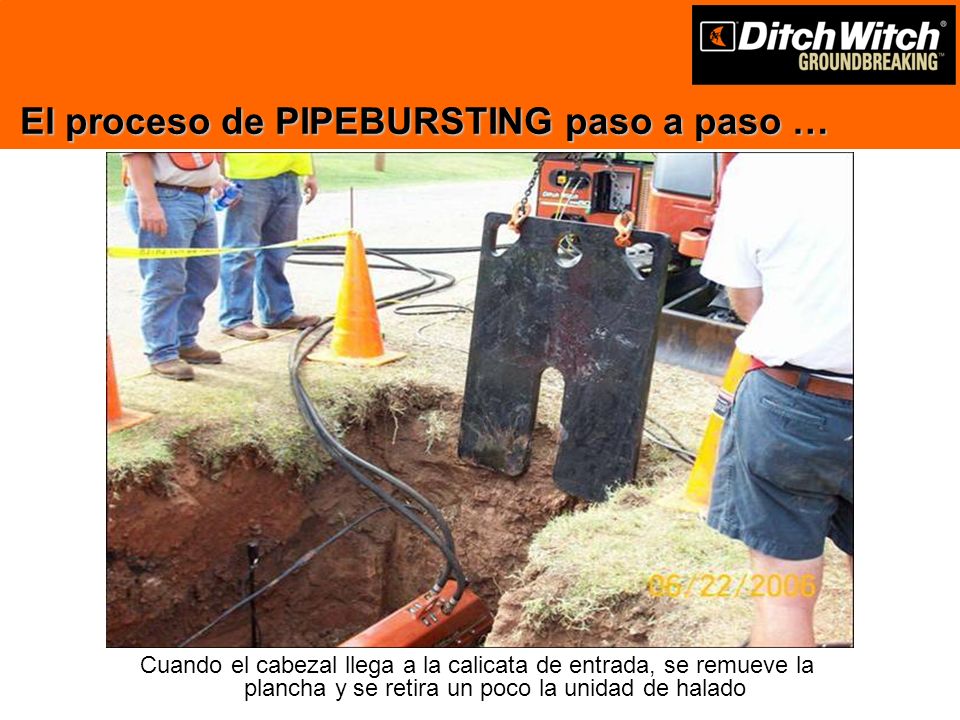

31 Cuando el cabezal llega a la calicata de entrada, se remueve la plancha y se retira un poco la unidad de halado El proceso de PIPEBURSTING paso a paso …

32 Se coloca la caja final que permite el halado final para sacar el cabezal El proceso de PIPEBURSTING paso a paso …

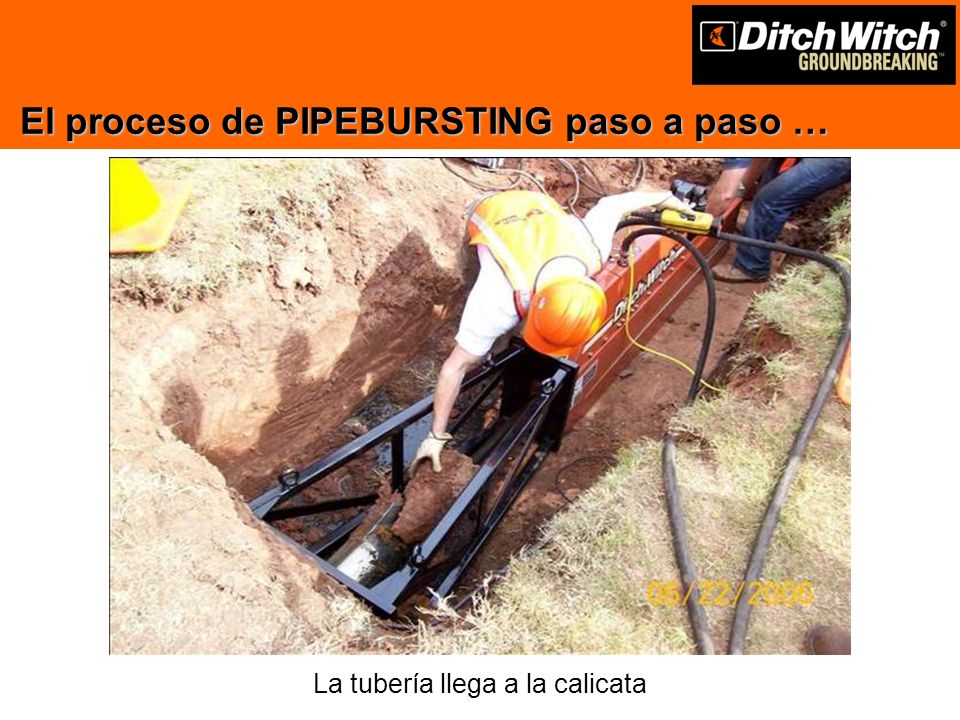

33 La tubería llega a la calicata El proceso de PIPEBURSTING paso a paso …

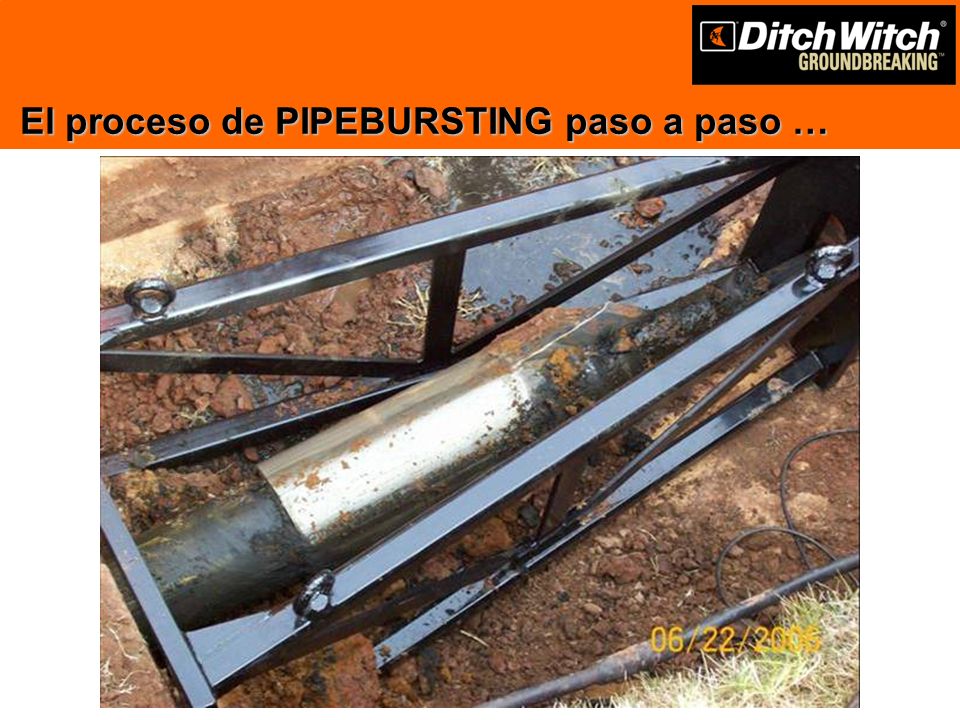

34

35 Juegos de equipos para Pipebursting

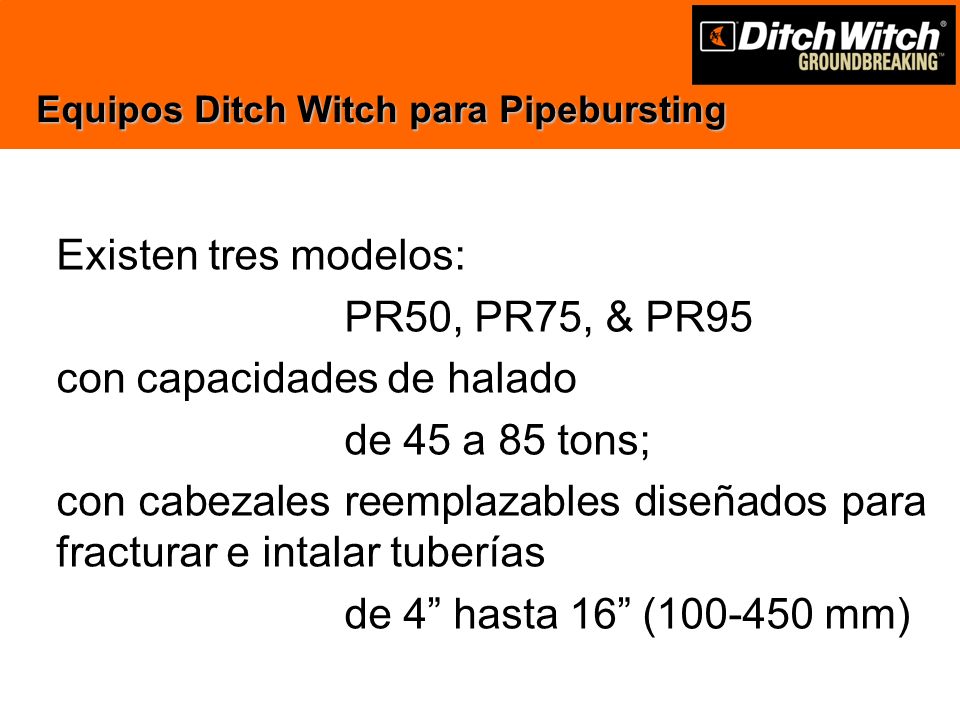

36 Existen tres modelos: PR50, PR75, & PR95 con capacidades de halado de 45 a 85 tons; con cabezales reemplazables diseñados para fracturar e intalar tuberías de 4” hasta 16” (100-450 mm) Equipos Ditch Witch para Pipebursting

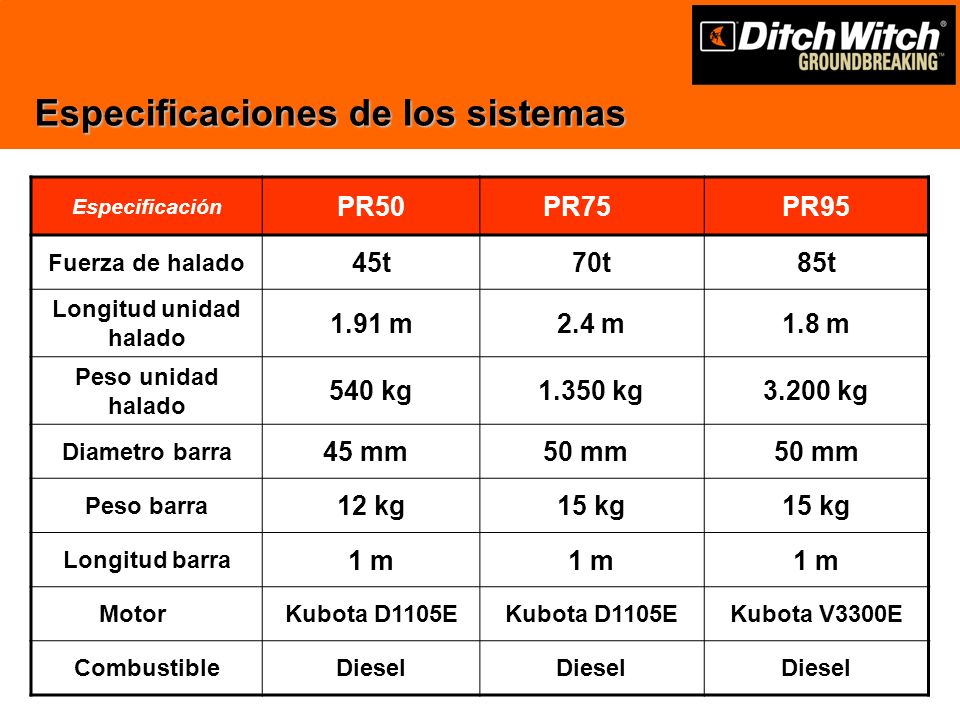

37 Especificaciones de los sistemas Especificación PR50PR75PR95 Fuerza de halado 45t70t85t Longitud unidad halado 1.91 m2.4 m1.8 m Peso unidad halado 540 kg1.350 kg3.200 kg Diametro barra 45 mm50 mm Peso barra 12 kg15 kg Longitud barra 1 m MotorKubota D1105E Kubota V3300E CombustibleDiesel

38 La unidad de halado Diseño y construcción tipo Heavy-duty en todos sus componentes Construido para cumplir con las demandas mas exigentes Diseñadas para una larga vida con poco desgaste y poco mantenimiento El sistema hidraulico sensa cuando se hala y cuando no, ajustando la velocidad del pase de las barras (mas metros por minuto)

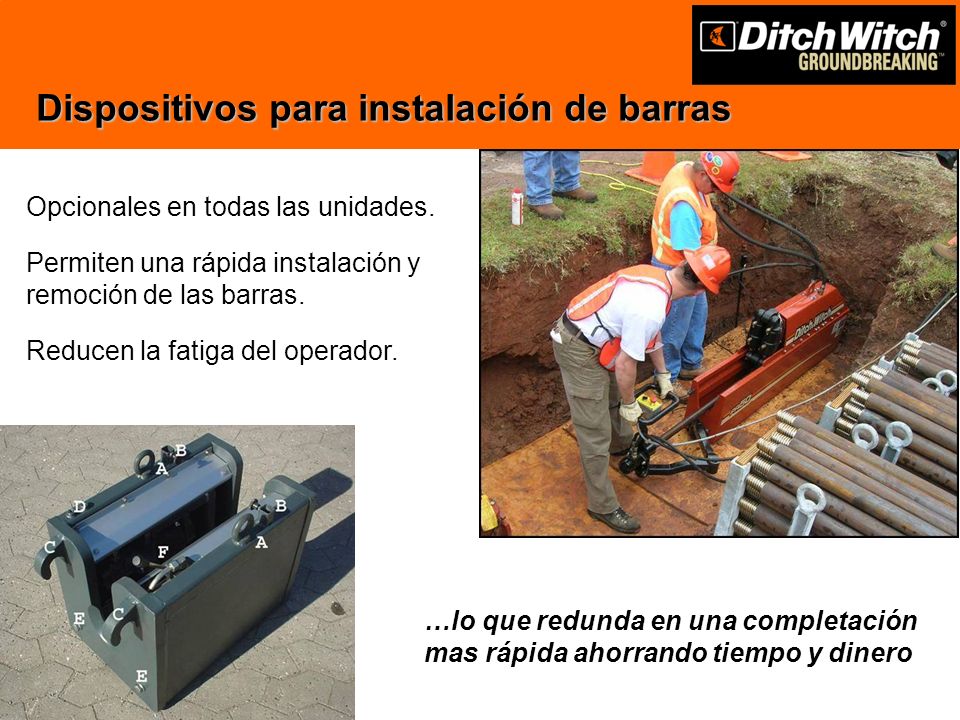

39 Dispositivos para instalación de barras …lo que redunda en una completación mas rápida ahorrando tiempo y dinero Opcionales en todas las unidades. Permiten una rápida instalación y remoción de las barras. Reducen la fatiga del operador.

40 Unidad de insuperable calidad Totalmente cerrada y silenciosa Motores Kubota Componentes hidráulicos Rexroth Confiable Poco mantenimiento Años de servicio La unidad de potencia

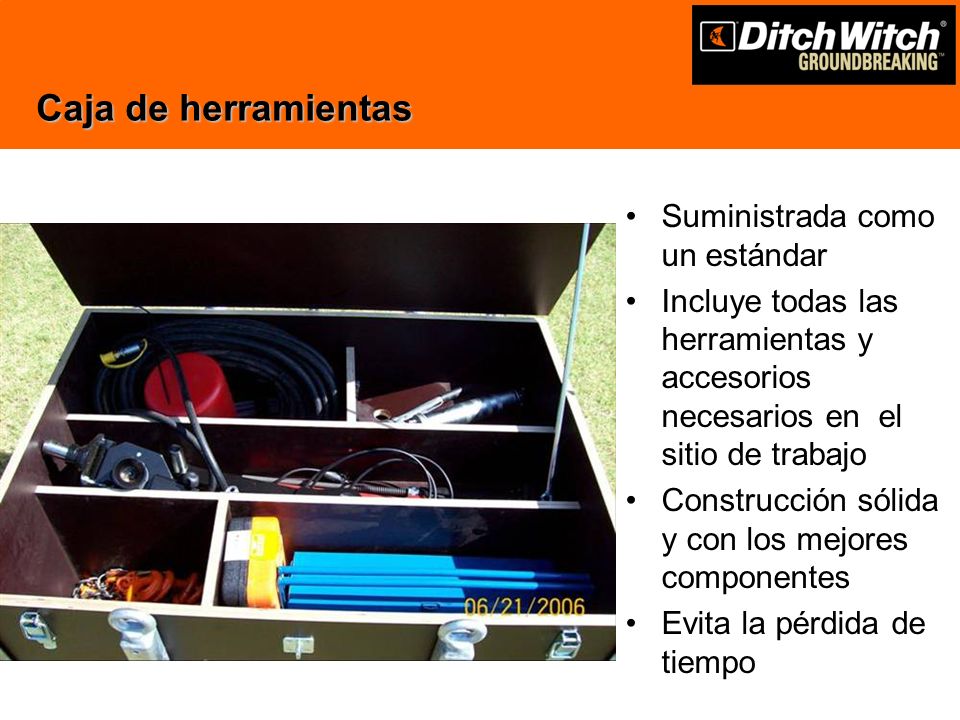

41 Caja de herramientas Suministrada como un estándar Incluye todas las herramientas y accesorios necesarios en el sitio de trabajo Construcción sólida y con los mejores componentes Evita la pérdida de tiempo

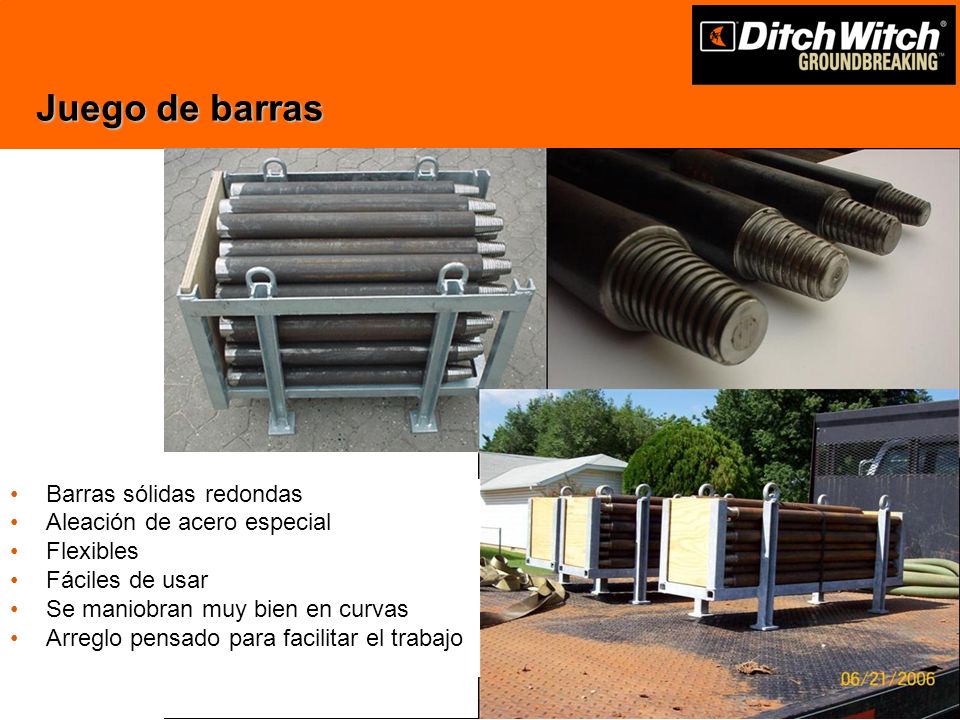

42 Juego de barras Barras sólidas redondas Aleación de acero especial Flexibles Fáciles de usar Se maniobran muy bien en curvas Arreglo pensado para facilitar el trabajo

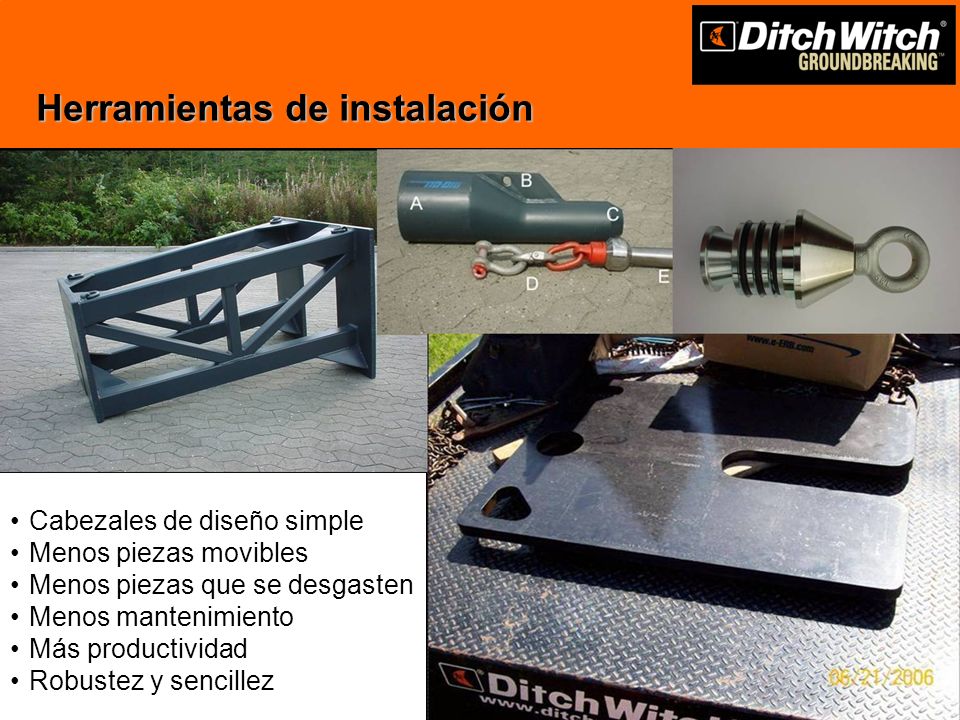

43 Herramientas de instalación Cabezales de diseño simple Menos piezas movibles Menos piezas que se desgasten Menos mantenimiento Más productividad Robustez y sencillez

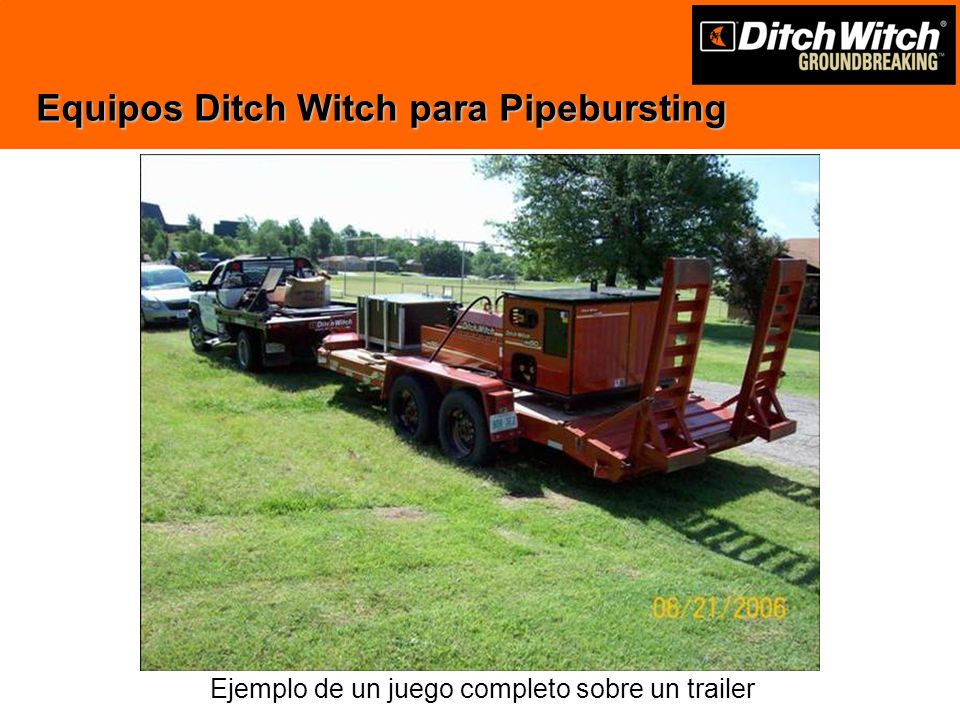

44 Ejemplo de un juego completo sobre un trailer Equipos Ditch Witch para Pipebursting
