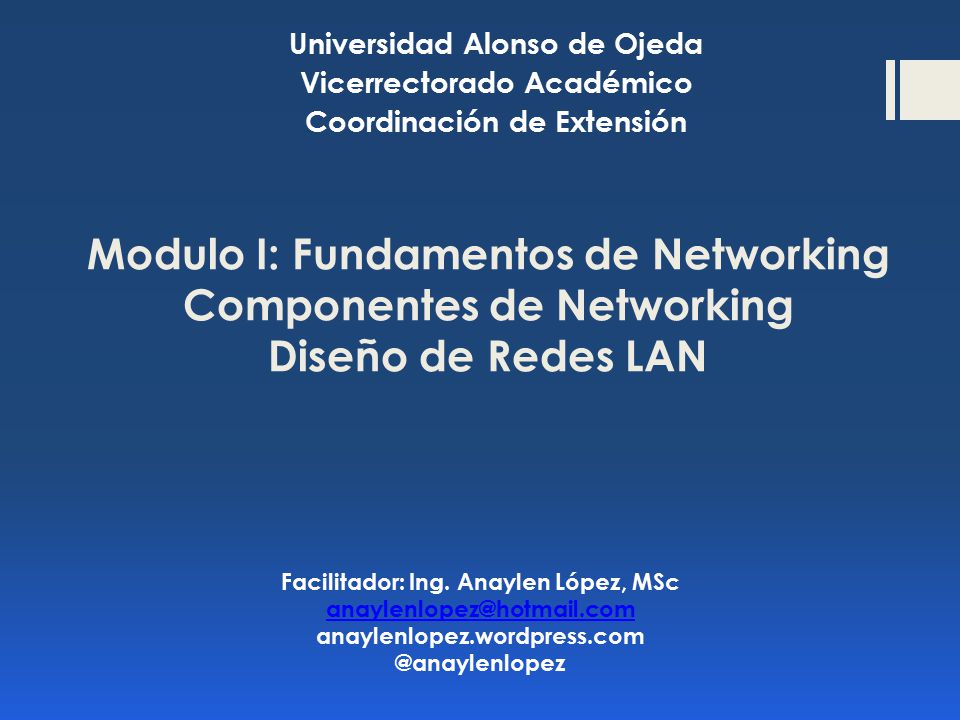

Vicerrectorado Académico Coordinación de Extensión Modulo I: Fundamentos de Networking Componentes de Networking Diseño de Redes LAN Facilitador: Ing. Anaylen López, MSc anaylenlopez.wordpress.com @anaylenlopez

2 Componentes de Networking Modulo I: Fundamentos de Networking

3 Componentes de Networking Modulo I: Fundamentos de Networking

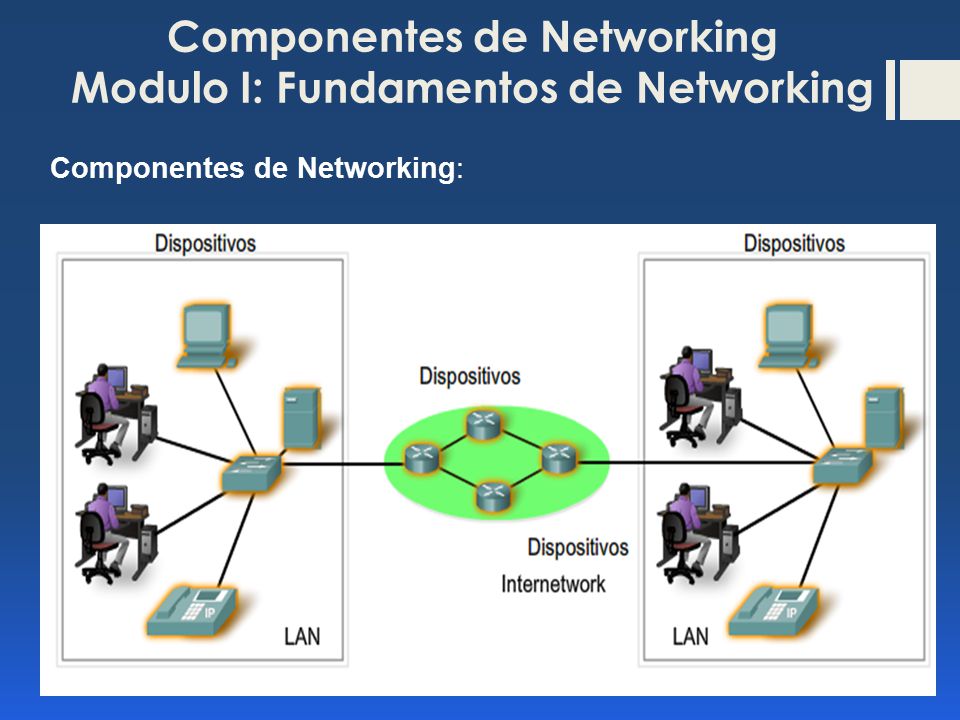

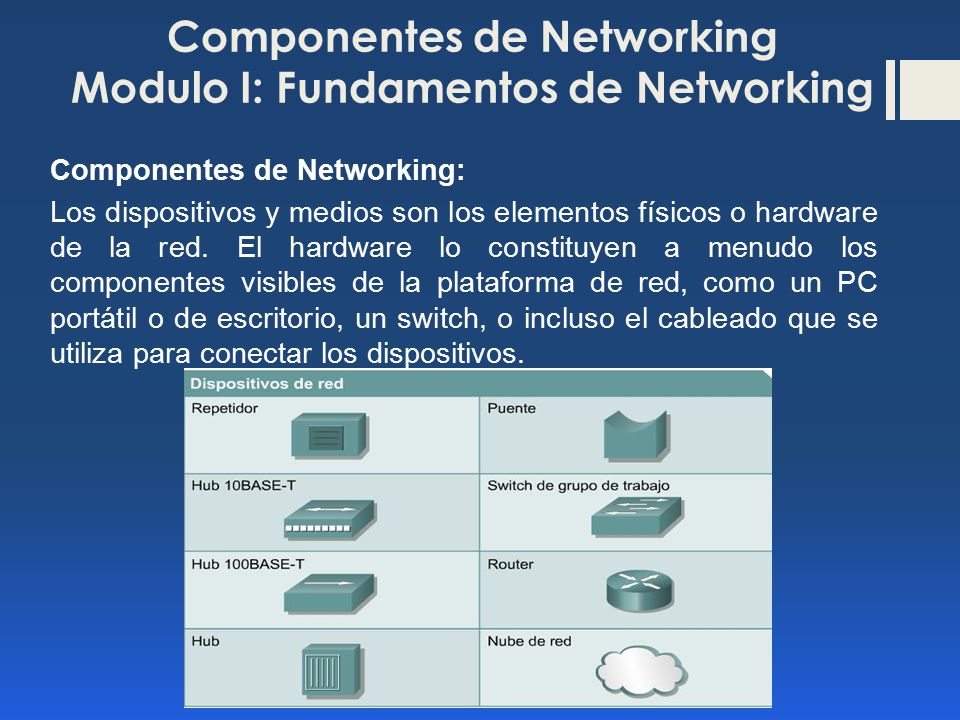

Los dispositivos y medios son los elementos físicos o hardware de la red. El hardware lo constituyen a menudo los componentes visibles de la plataforma de red, como un PC portátil o de escritorio, un switch, o incluso el cableado que se utiliza para conectar los dispositivos.

4 Componentes de Networking Modulo I: Fundamentos de Networking
Componentes más comunes:

5 Componentes de Networking Modulo I: Fundamentos de Networking

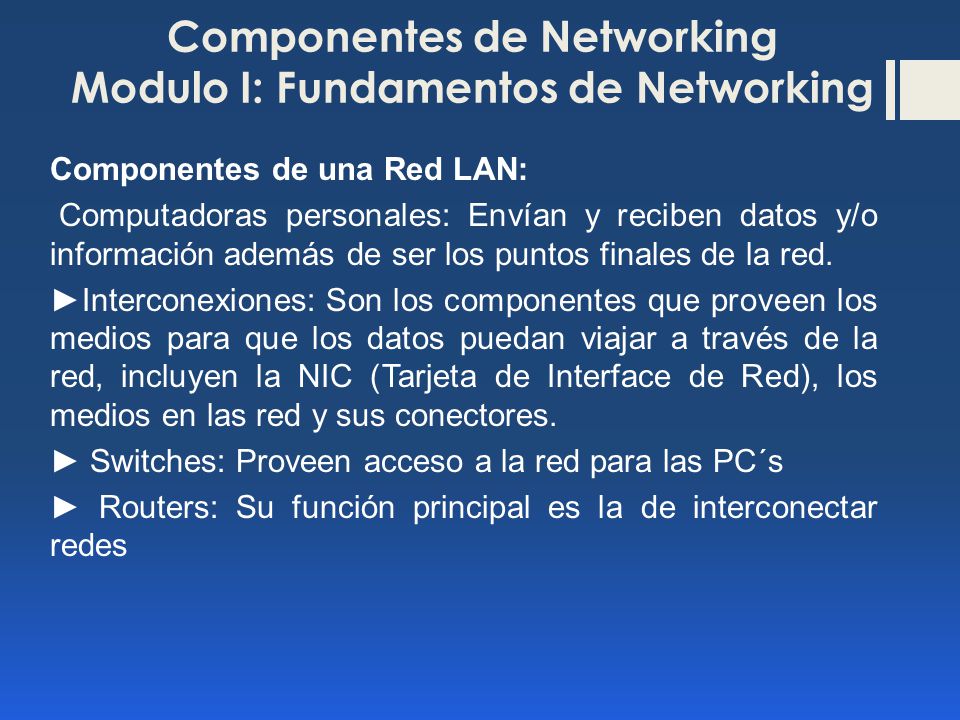

Componentes de una Red LAN: Computadoras personales: Envían y reciben datos y/o información además de ser los puntos finales de la red. ►Interconexiones: Son los componentes que proveen los medios para que los datos puedan viajar a través de la red, incluyen la NIC (Tarjeta de Interface de Red), los medios en las red y sus conectores. ► Switches: Proveen acceso a la red para las PC´s ► Routers: Su función principal es la de interconectar redes

6 Componentes de Networking

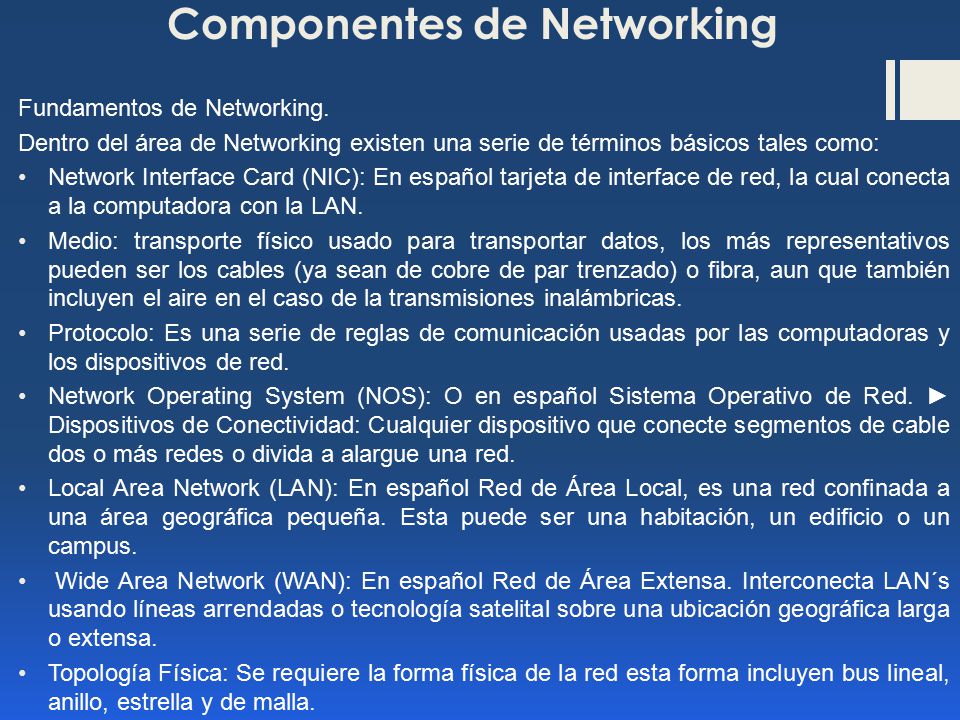

Fundamentos de Networking. Dentro del área de Networking existen una serie de términos básicos tales como: Network Interface Card (NIC): En español tarjeta de interface de red, la cual conecta a la computadora con la LAN. Medio: transporte físico usado para transportar datos, los más representativos pueden ser los cables (ya sean de cobre de par trenzado) o fibra, aun que también incluyen el aire en el caso de la transmisiones inalámbricas. Protocolo: Es una serie de reglas de comunicación usadas por las computadoras y los dispositivos de red. Network Operating System (NOS): O en español Sistema Operativo de Red. ► Dispositivos de Conectividad: Cualquier dispositivo que conecte segmentos de cable dos o más redes o divida a alargue una red. Local Area Network (LAN): En español Red de Área Local, es una red confinada a una área geográfica pequeña. Esta puede ser una habitación, un edificio o un campus. Wide Area Network (WAN): En español Red de Área Extensa. Interconecta LAN´s usando líneas arrendadas o tecnología satelital sobre una ubicación geográfica larga o extensa. Topología Física: Se requiere la forma física de la red esta forma incluyen bus lineal, anillo, estrella y de malla.

7 Componentes de Networking Modulo I: Fundamentos de Networking

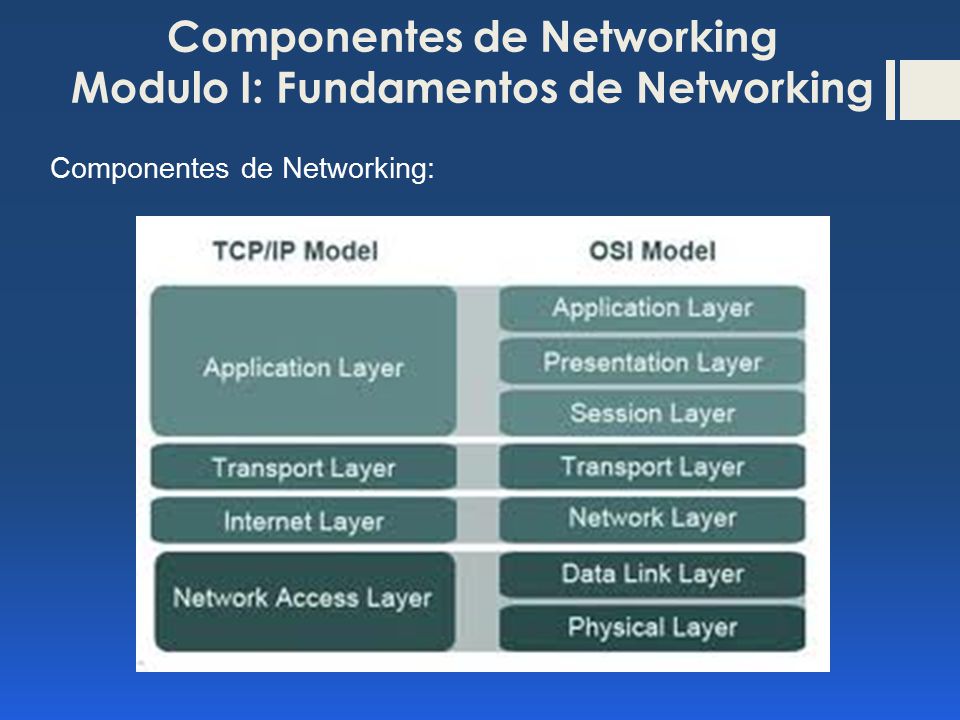

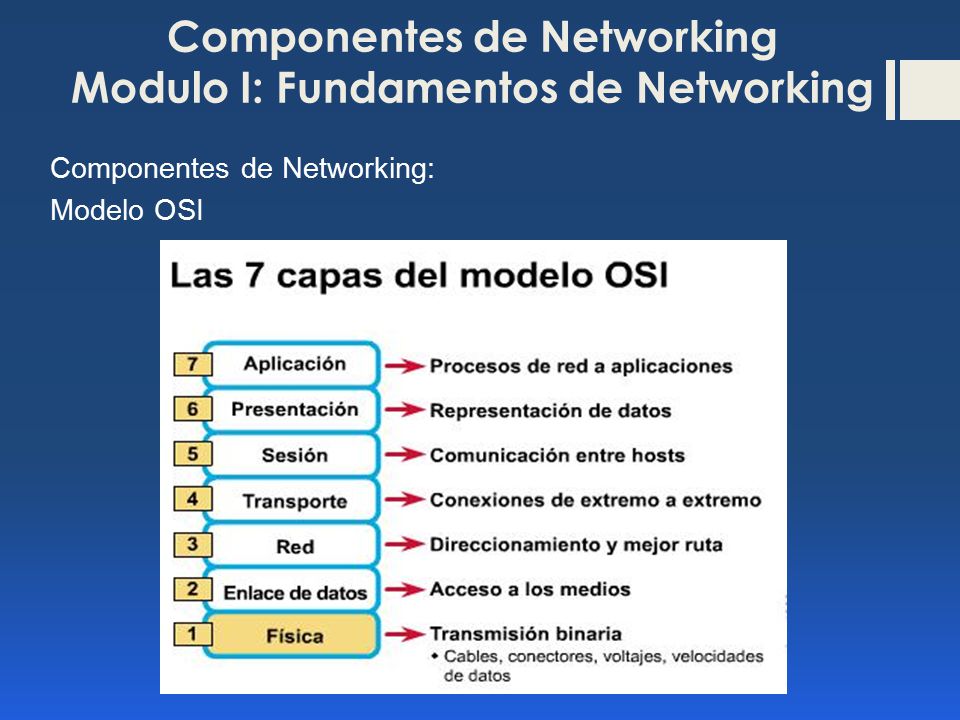

Modelo OSI

8 Componentes de Networking Modulo I: Fundamentos de Networking

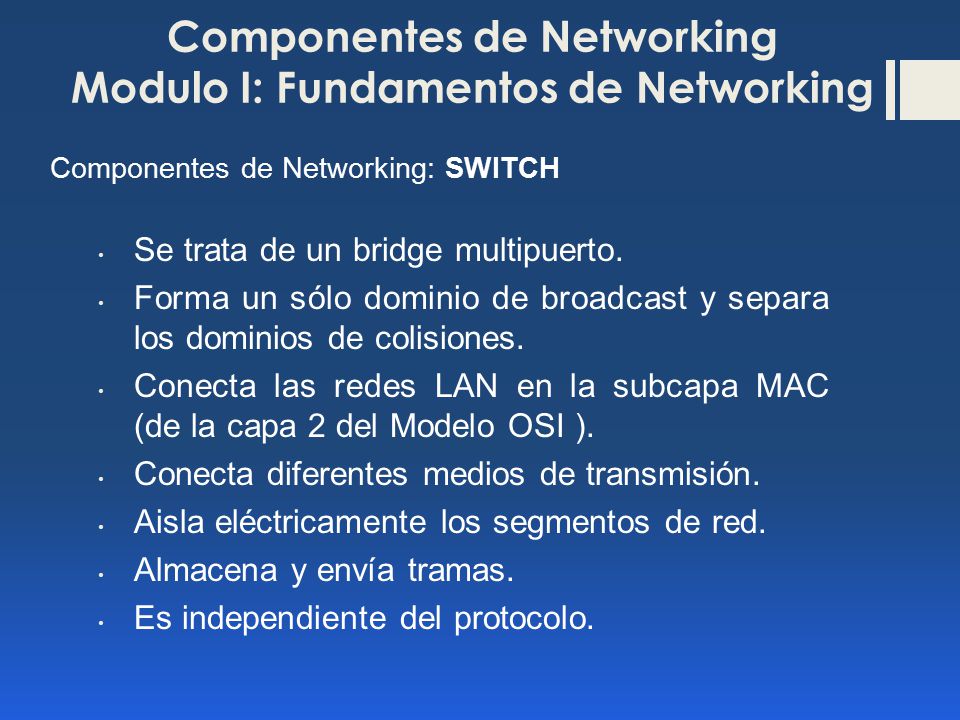

Componentes de Networking: SWITCH Se trata de un bridge multipuerto. Forma un sólo dominio de broadcast y separa los dominios de colisiones. Conecta las redes LAN en la subcapa MAC (de la capa 2 del Modelo OSI ). Conecta diferentes medios de transmisión. Aisla eléctricamente los segmentos de red. Almacena y envía tramas. Es independiente del protocolo.

9 Componentes de Networking Modulo I: Fundamentos de Networking

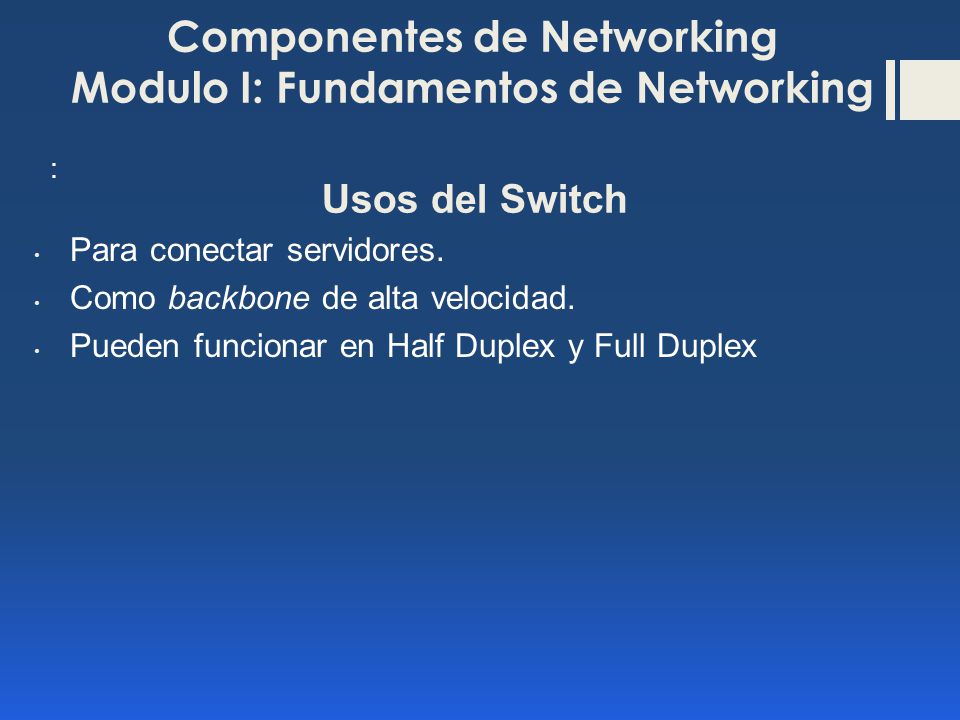

Usos del Switch Para conectar servidores. Como backbone de alta velocidad. Pueden funcionar en Half Duplex y Full Duplex

10 Componentes de Networking Modulo I: Fundamentos de Networking
ROUTER También se les conoce como ruteadores o encaminadores. Forma dominios de broadcast y de colisiones totalmente independientes. Es dependiente del protocolo de comunicaciones. Es posible rutear más de un protocolo. Maneja tablas de ruteo estáticas y dinámicas. No es transparente a las estaciones. Se usa para conectar redes locales y remotas.

11 Componentes de Networking Modulo I: Fundamentos de Networking

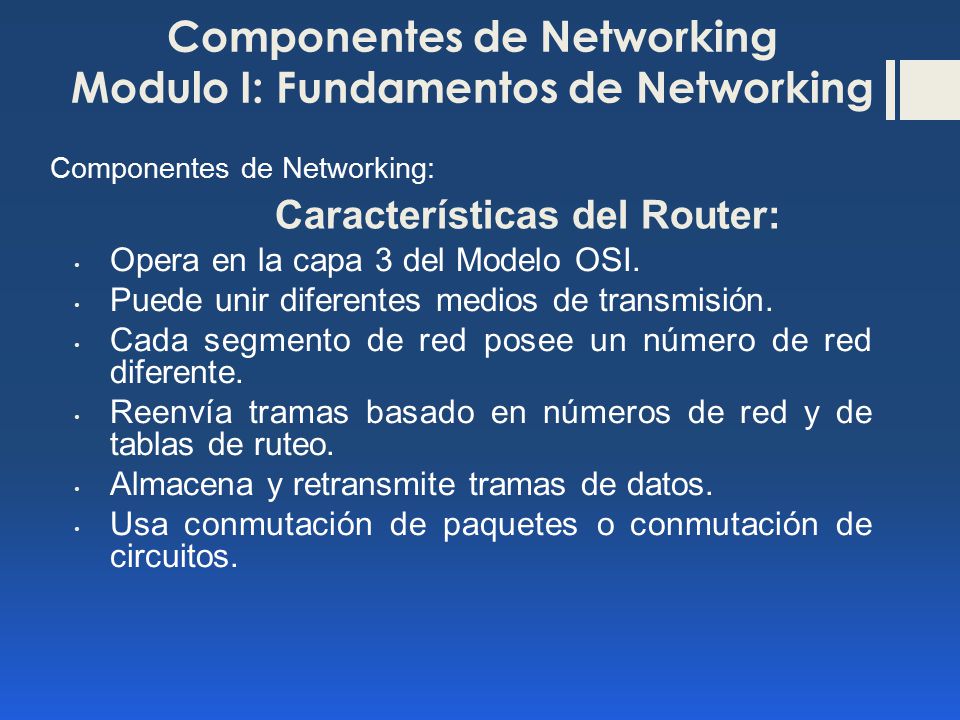

Características del Router: Componentes de Networking: Opera en la capa 3 del Modelo OSI. Puede unir diferentes medios de transmisión. Cada segmento de red posee un número de red diferente. Reenvía tramas basado en números de red y de tablas de ruteo. Almacena y retransmite tramas de datos. Usa conmutación de paquetes o conmutación de circuitos.

12 Componentes de Networking Modulo I: Fundamentos de Networking

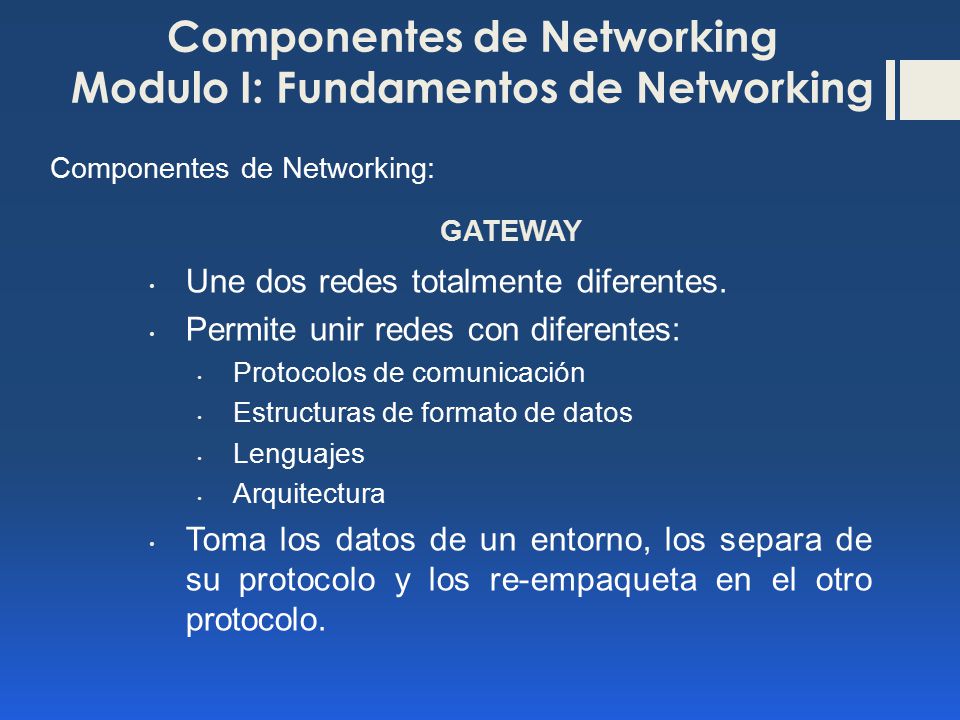

GATEWAY Componentes de Networking: Une dos redes totalmente diferentes. Permite unir redes con diferentes: Protocolos de comunicación Estructuras de formato de datos Lenguajes Arquitectura Toma los datos de un entorno, los separa de su protocolo y los re-empaqueta en el otro protocolo.

13 Componentes de Networking Modulo I: Fundamentos de Networking

14 Componentes de Networking Modulo I: Fundamentos de Networking

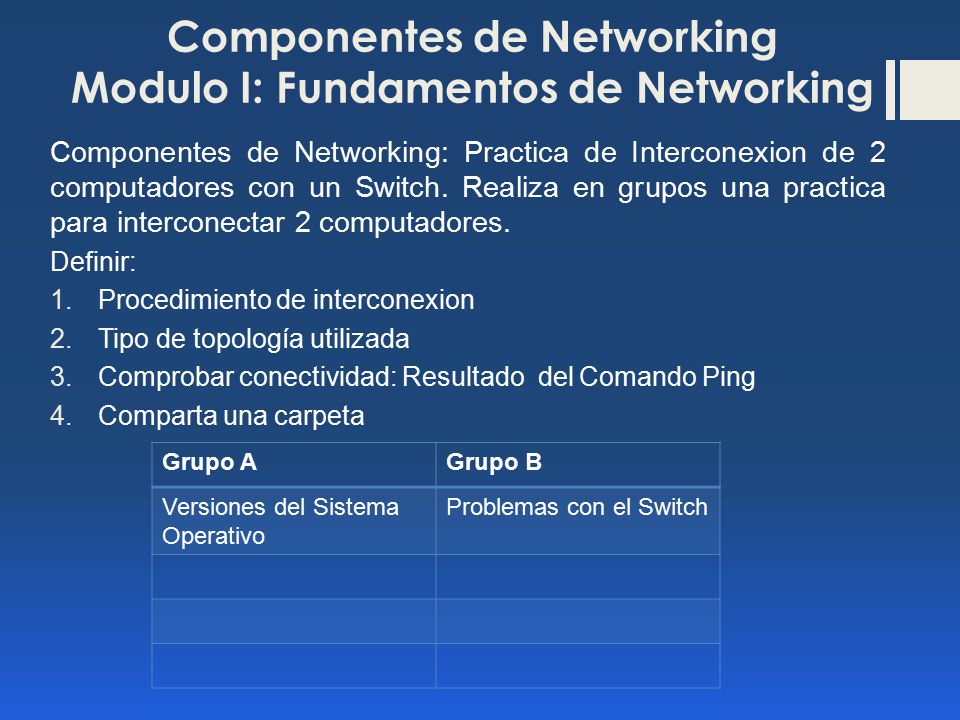

Componentes de Networking: Practica de Interconexion de 2 computadores con un Switch. Realiza en grupos una practica para interconectar 2 computadores. Definir: Procedimiento de interconexion Tipo de topología utilizada Comprobar conectividad: Resultado del Comando Ping Comparta una carpeta Grupo A Grupo B Versiones del Sistema Operativo Problemas con el Switch

15 Componentes de Networking Modulo I: Fundamentos de Networking

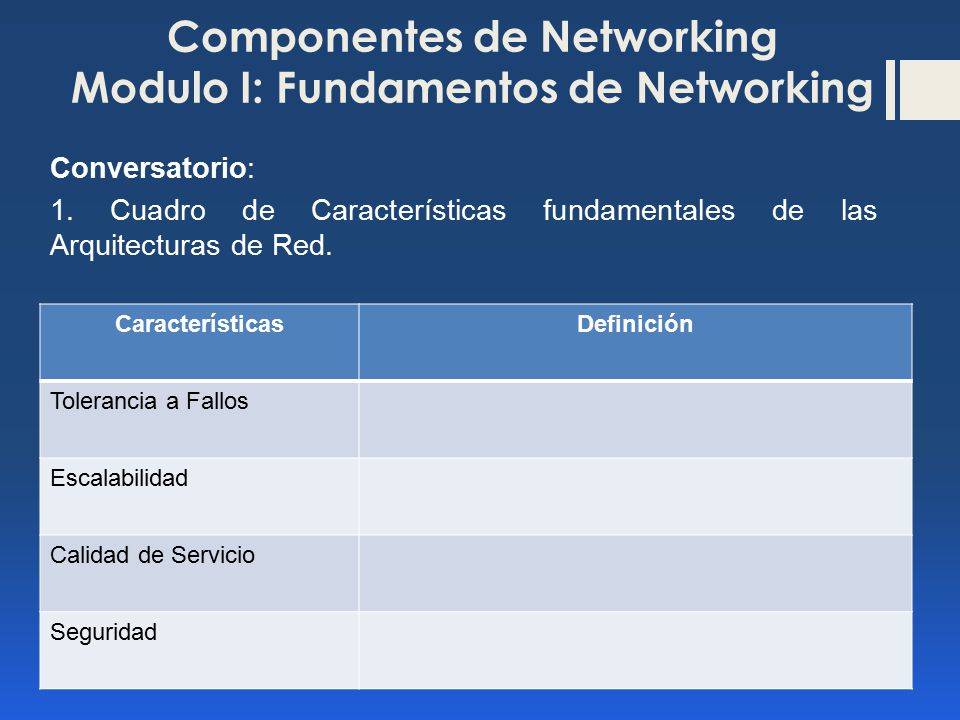

Conversatorio: 1. Cuadro de Características fundamentales de las Arquitecturas de Red. Características Definición Tolerancia a Fallos Escalabilidad Calidad de Servicio Seguridad o

16 Componentes de Networking Modulo I: Fundamentos de Networking

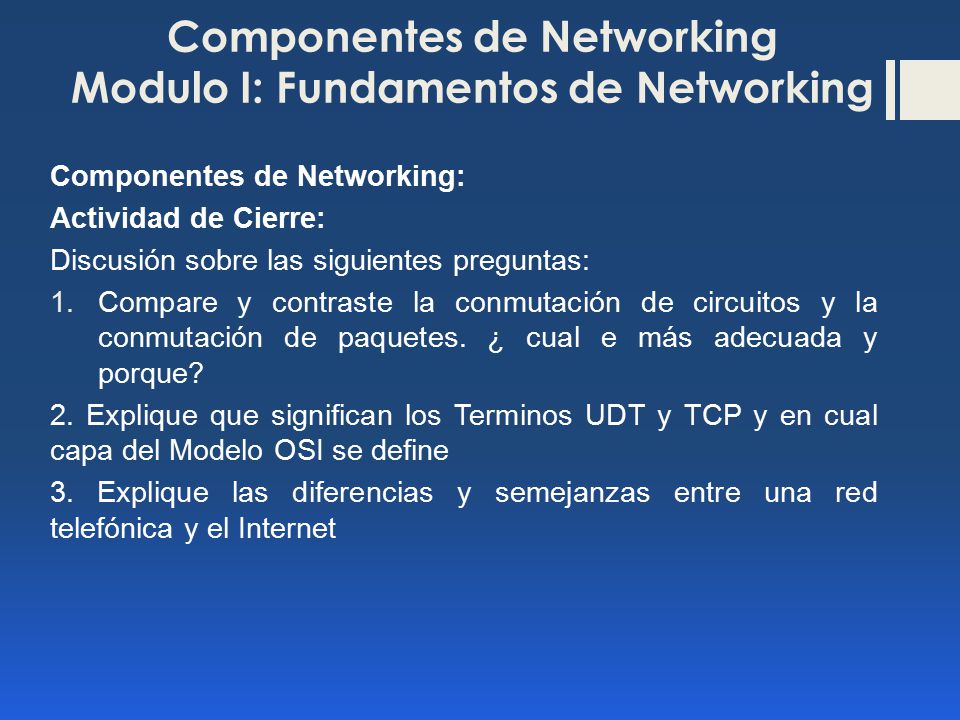

Actividad de Cierre: Discusión sobre las siguientes preguntas: Compare y contraste la conmutación de circuitos y la conmutación de paquetes. ¿ cual e más adecuada y porque? 2. Explique que significan los Terminos UDT y TCP y en cual capa del Modelo OSI se define 3. Explique las diferencias y semejanzas entre una red telefónica y el Internet
